TC-K222ESL

SONY TC-K222ESL

投稿日:2017年11月9日 更新日:

TC-K222ESLのウィークポイントのひとつに「キャプスタンモーター基板の実装型電解コンデンサーの劣化」があります。

液漏れにより故障しますので修理の際には必ず交換が必要です。ところが、今回もいつも通り交換を行いメカを組み立てて試運転したところ、モーターが回転しません。

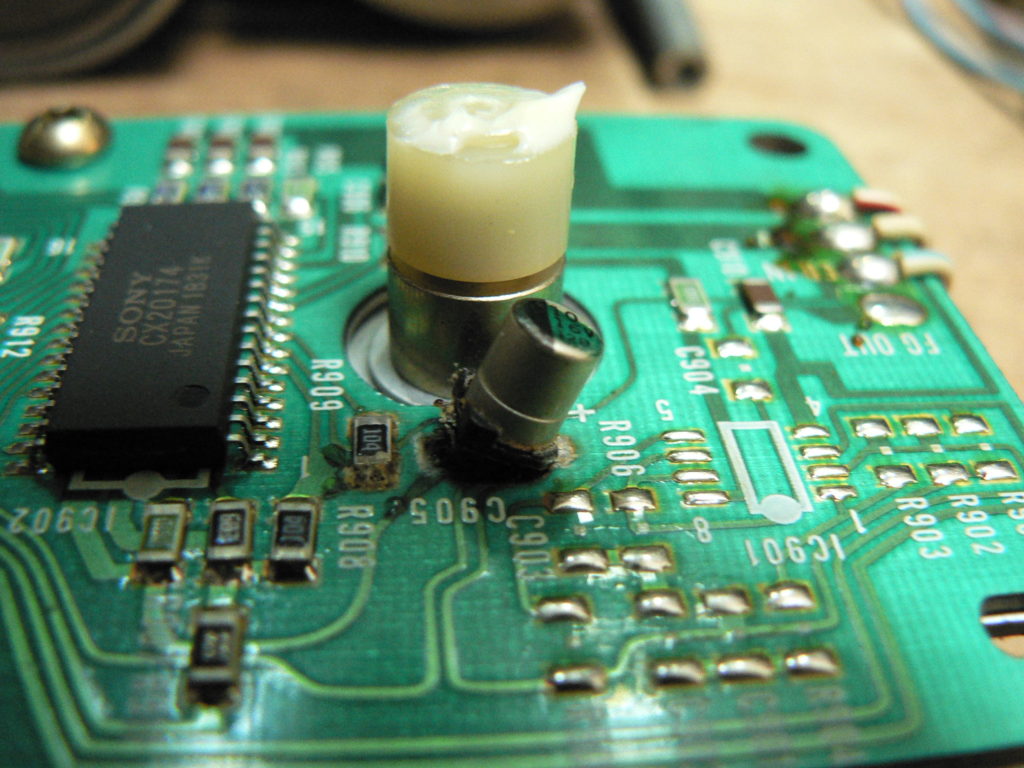

原因はいろいろ考えられるのですが、やはりこの基板に不具合があるようです。上の写真は別の機体のものですが、今回の機体はそれほど状態が悪いようには見えません。

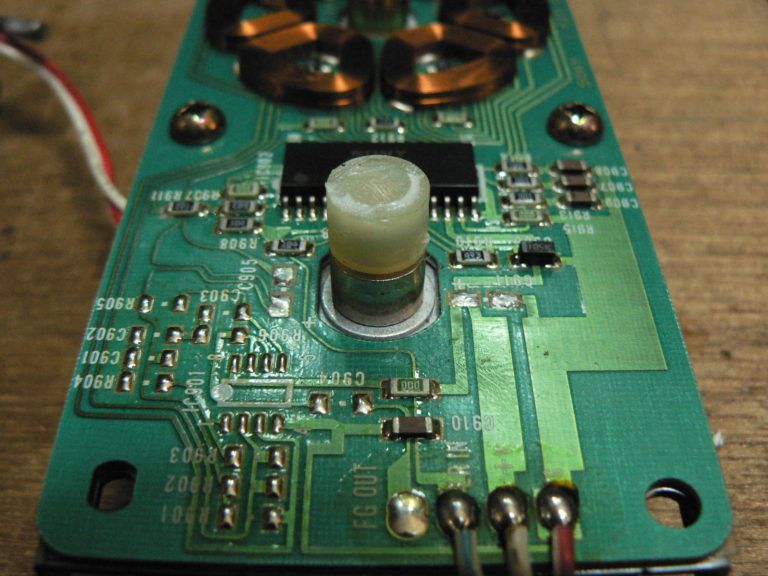

取り付けたコンデンサーを一旦取り外し、テスターを使って点検を進めます。そうすると、写真右側のコンデンサーのプラス端子の箇所が導通不良となっていました。見た目ではまったくわかりませんが写真に写っているICと絶縁しています。コンデンサーから漏れた電解液により見えないところで基板の腐食が起きていたものと思われます。

ICの端子は非常に細かく厄介な作業でしたが端子間をバイパス処置し無事モーターは回転しました。

-TC-K222ESL
-, ,
