TC-K555ESL

SONY TC-K555ESL

投稿日:

今日はSONYのフラッグシップモデルTC-K555ESLの修理を行いました。

イジェクトボタンを押すと「ウィーン」とモーターの音はするものの、トレイはピクリとも動きません。

早速カバーを開けて点検します。電源部の巨大なコンデンサーが目を引きます。

キャプスタンが回転していません。おそらく基盤の電解コンデンサー劣化が原因と思われます。

メカを取り出して、まずはトレイを取り外します。

キャプスタンモーターを分離するためにはピンチローラーの脱着が必要ですが、左側は調整式になっていて取り付け時に厳密な調整が必要になりますので元々の位置を測定しておきます。これをやっておかないと、テープパス調整時にミラーカセットを痛めるおそれがあります。

ピンチローラーと4本のビスを外すと簡単にキャプスタンモーターを分離できます。

基板を外して状態を確認します。

100kΩのチップ型抵抗が外れ掛かっています。触ると簡単に取れてしまいました。これは復旧が困難です。

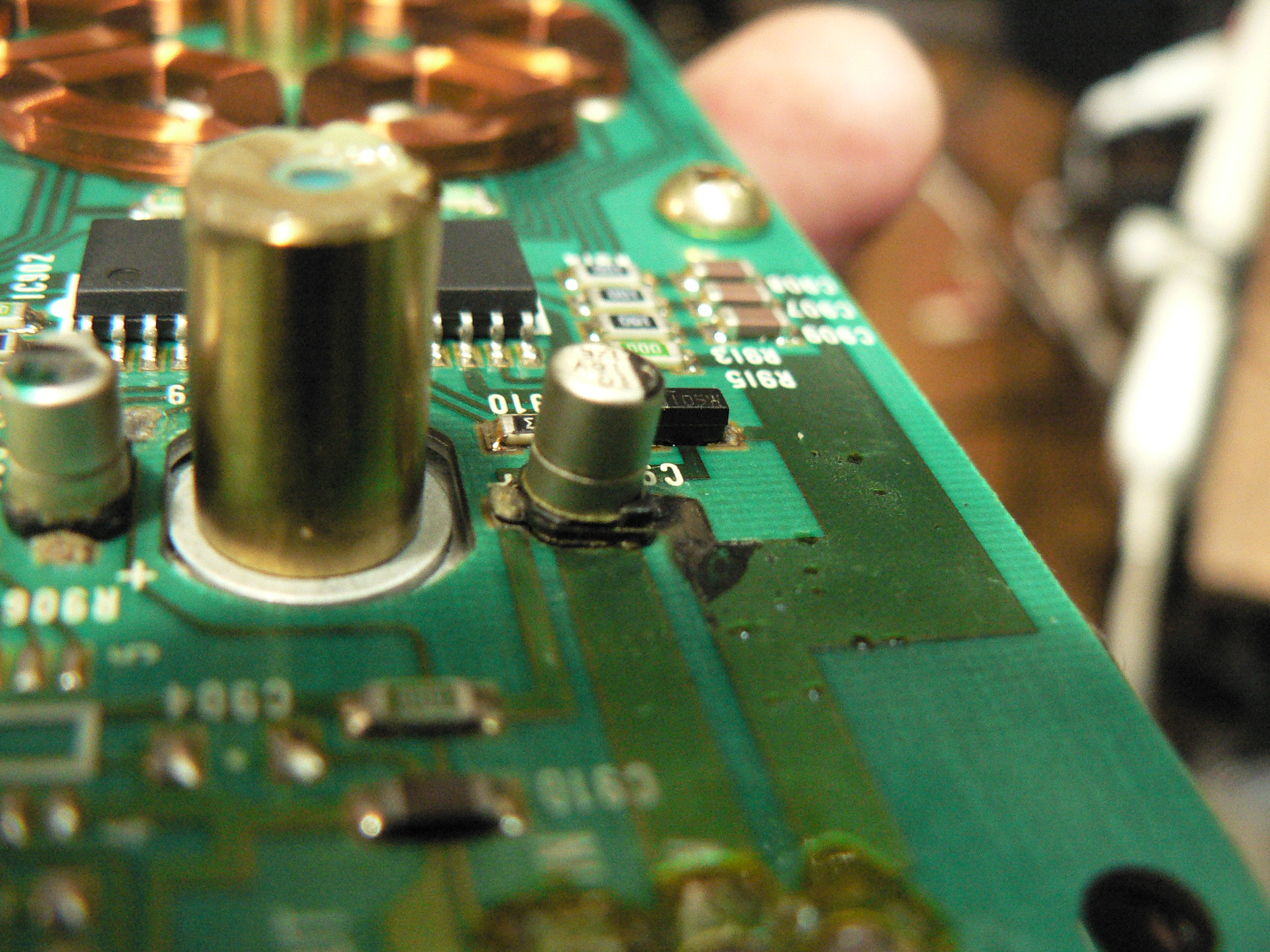

電解コンデンサーの液漏れにより周囲が変色しています。基板の損傷がないか心配です。

テスターでチェックしたところ、2か所断線があることがわかりました。バイパス処置が必要です。

半田が乗るように接続部を磨きました。

リード型の電解コンデンサーを取り付け、その端子からICの細かい足にバイパス線を接続します。老眼には酷な作業です。取れてしまった100kΩの抵抗も通常タイプのものを取り付けます。

キャプスタンのメンテナンスに移ります。

表面にゴムが付着していますので清掃します。ベルトも代替品に交換します。

続いてリールメカです。正面のアイドラーを外しモーターブロックを分離します。

ベルトが溶けてプーリーに巻き付いています。先ほどの電解コンデンサーとこのベルトがESG以降の2大ウイークポイントです。

メカの動作状態を検知するロータリーエンコーダーです。

内部には複数の接点があり、ここが接触不良となり誤作動が起きることがありますので接点をクリーニングします。

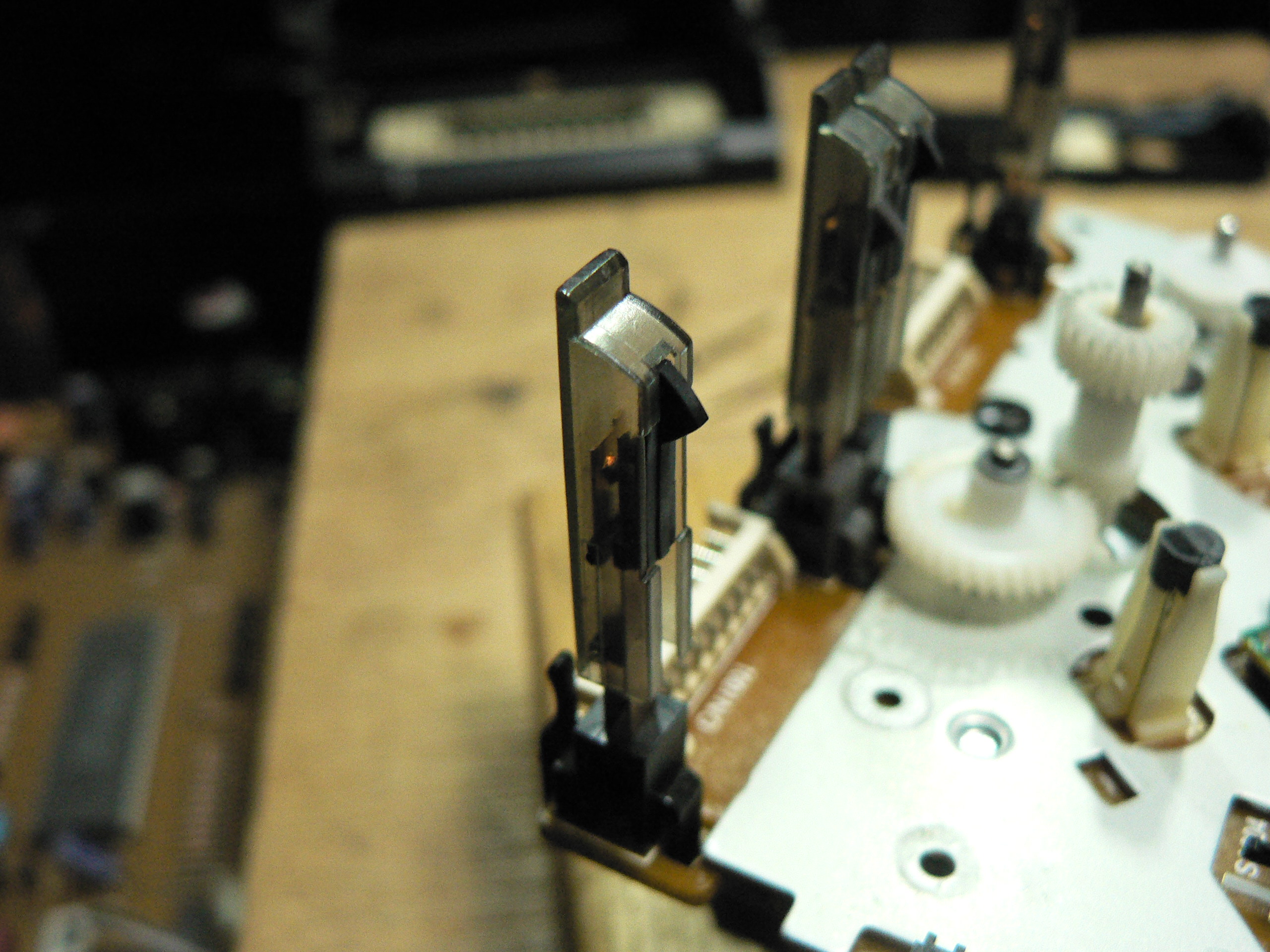

テープセレクターの検出スイッチもカバーを外して接点の清掃を行います。カバーの脱着はコツが必要です。無理に引き抜くと爪が簡単に破損します。

ピンチローラーは表面が劣化していますが、弾力もありガタつきもありませんので、専用クリーナーで清掃し再利用します。ESシリーズでテープがクシャクシャになるのは、左側のピンチローラーの不具合(調整不良、ゴム硬化、ガタツキ、汚れ)が原因といっても過言ではありません。

組み立てていきます。ヘッドも軽く磨きます。

モーターの配線を取り付けてミラーカセットでテープの走行状態を点検します。

本体に組み込んで録再調整を行います。フロントパネルはクリーニングのため取り外しています。

テープ速度OK、ヘッドアジマスは微調整を行いました。

バランスOK,キャリブレーション動作OKです。

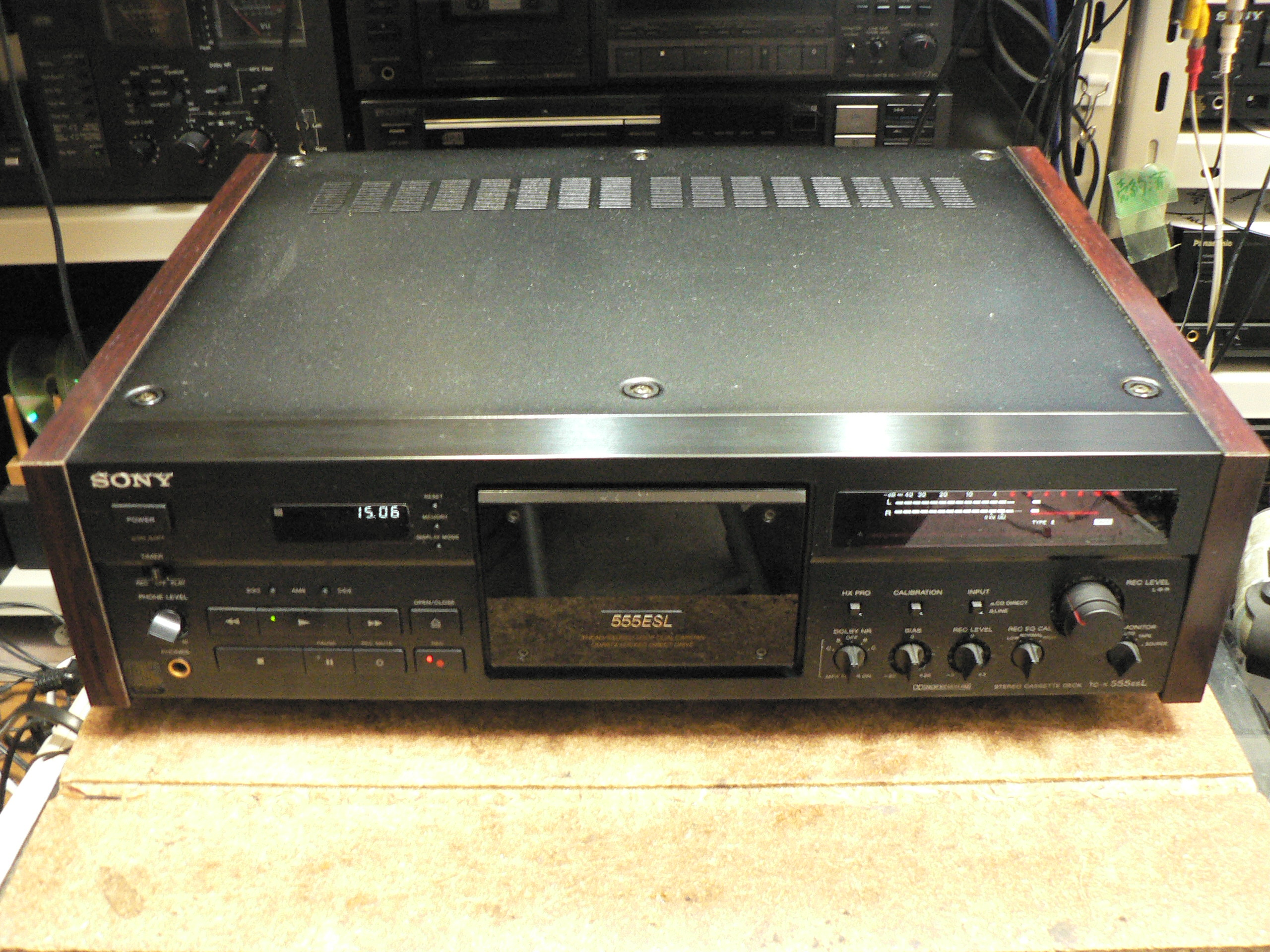

カバーもクリーニングを終え完成です。SONYらしい原音に忠実な音です。

-TC-K555ESL
-, ,
