DTC-57ES

SONY DTC-57ES

投稿日:2019年6月14日 更新日:

久しぶりのDTC-57ESです。

調子が悪いのでカバーを開けてヘッドクリーニングをしたところ、まったく音が出なくなったとのことです。

テープ走行は正常ですが音が出ません。

カバーを開けて、拡大鏡でヘッドチップの状態を確認すると、チップの回りに大量の付着物が見られました。

毛先の細い刷毛で付着物を除去しました。繊維状のものですが綿棒でしょうか?ヘッドチップが破損していないことを祈ります。

※ヘッドクリーニングの方法はここをご参考としてください。

続いてヘッドクリーニングテープを走行させると無事音が出るようになりました。

今回は予防保全的メンテナンスも併せて行います。

標準のスポンジ製ヘッドクリーナーが見えます。ヘッドに悪影響を及ぼしますので撤去します。

アームごと撤去しました。

スポンジは変質してボロボロです。ヘッドの表面を侵していないか拡大鏡で点検しましたが問題はありませんでした。

ピンチローラーは硬化が進んでいましたので交換します。

メカを裏返して基板とリールメカを分離します。

ここが57ESのウイークポイントのひとつです。ギヤの樹脂製留め具が割れています。そう遠くない時期に脱落して不動となったと思われます。

Eリングでギヤを固定します。

可動部分を分解しシリコングリスを塗布します。

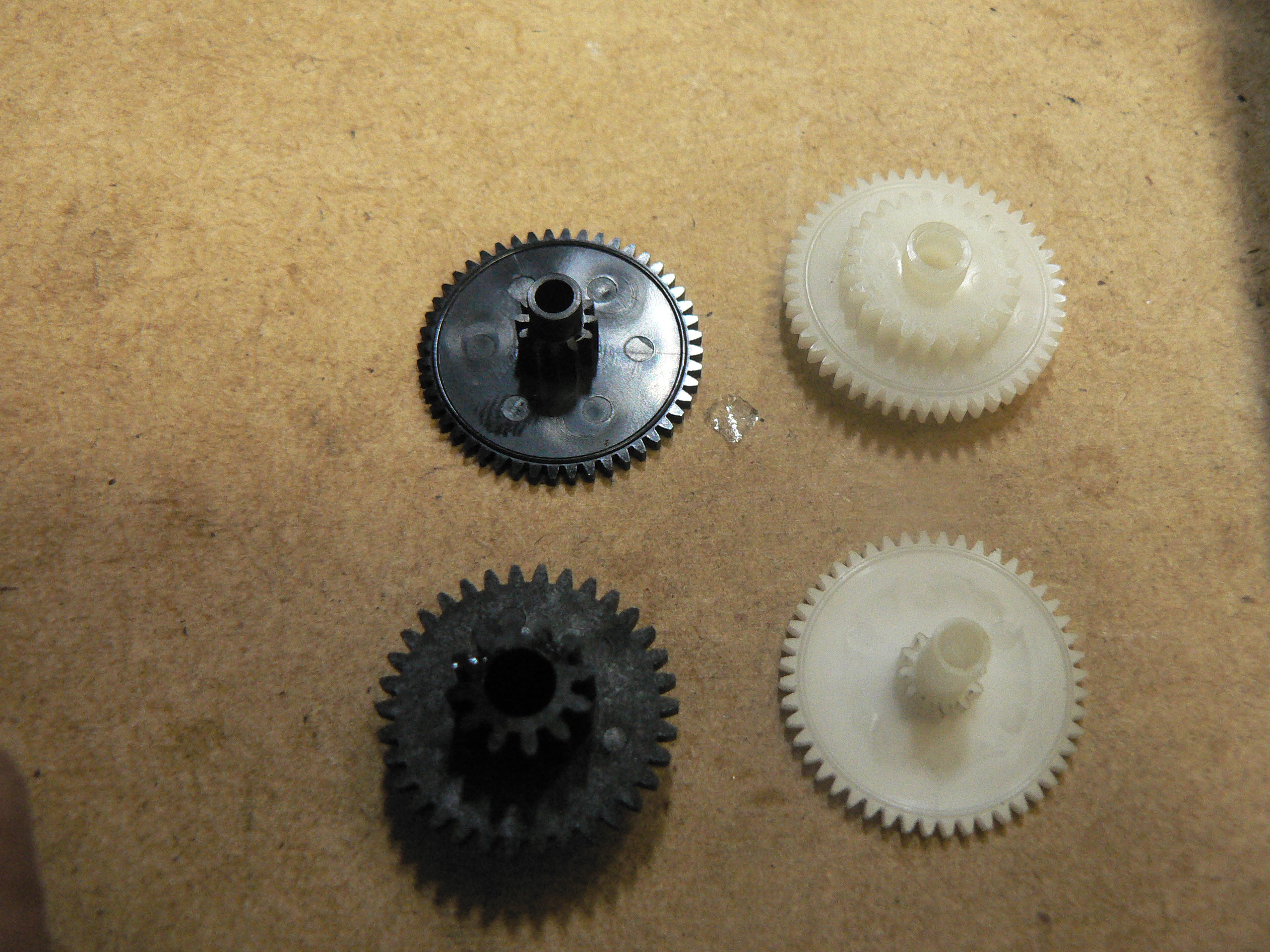

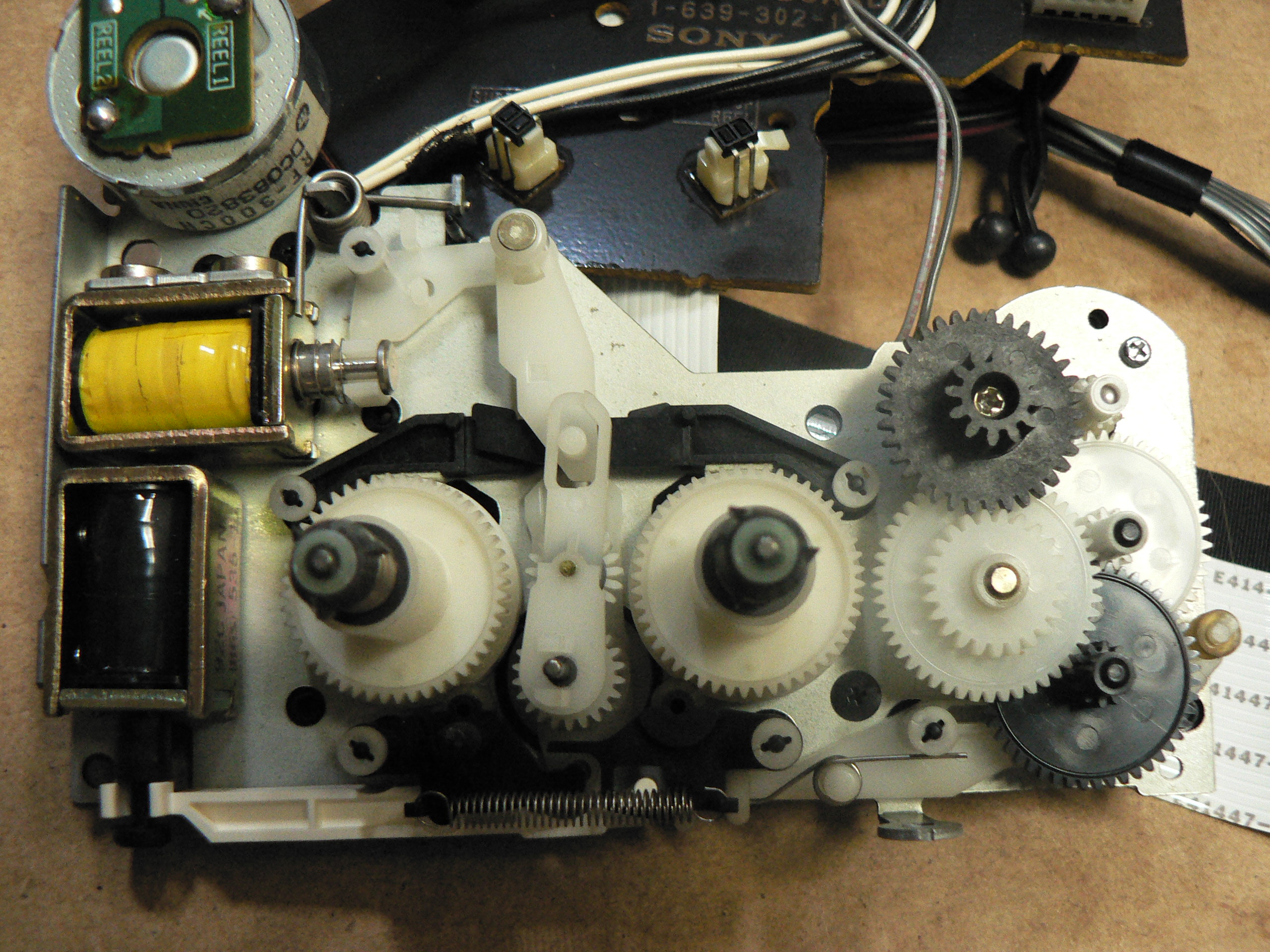

次はリールメカです。ギヤの軸部に塗られたグリスが乾いて白くなっています。

ギヤと左右リールの可動部にグリスアップします。

メカを組み立てます。本体に組み込んでの動作テストもOKです。

ヘッドホンVOLのガリを修正後、RFアンプのメンテナンスに移ります。

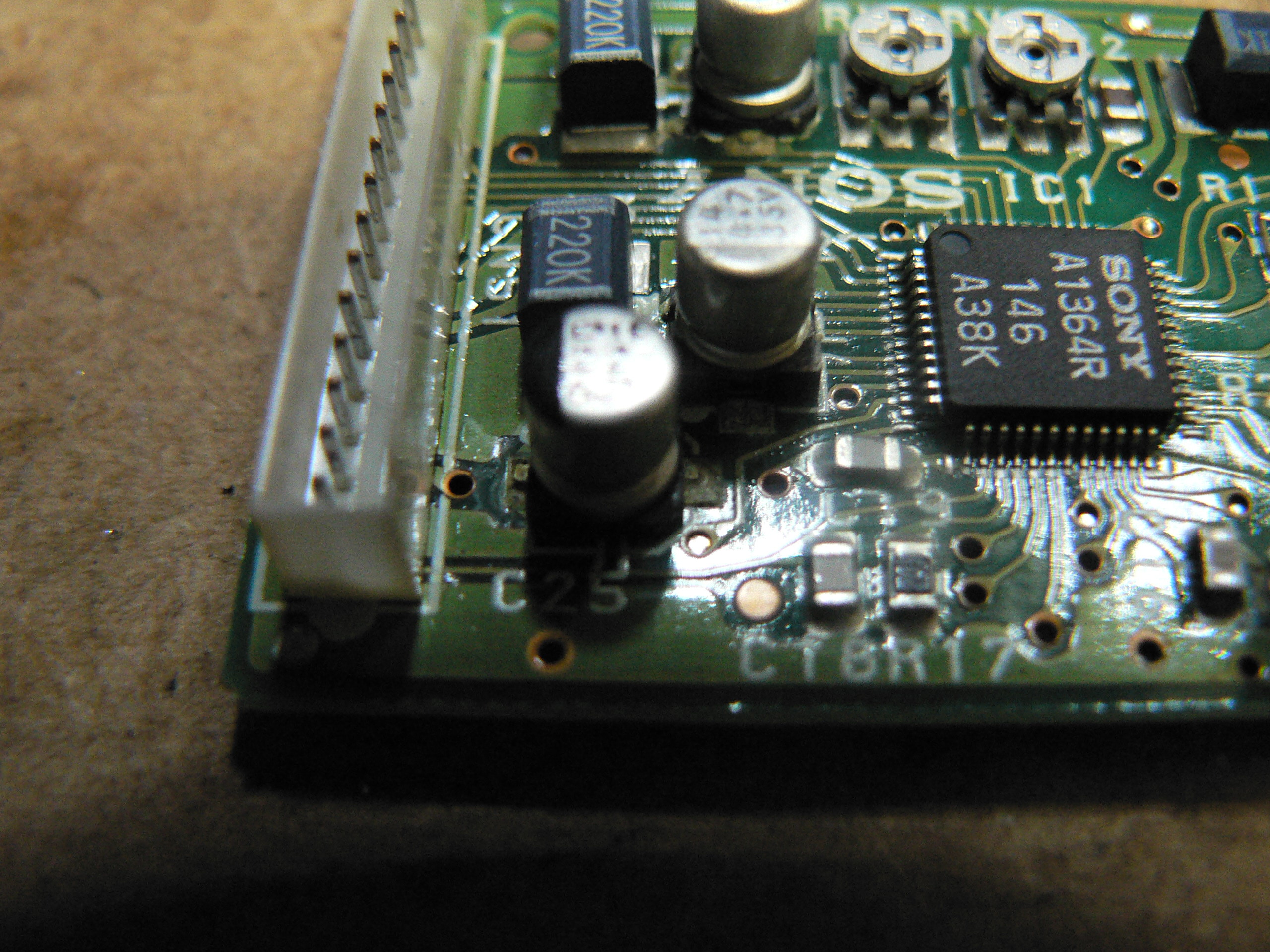

6個(ロットによっては5個)ある基板実装型電解コンデンサーの端子すべてが液漏れで変色しています。

幸いにも基板には影響は見られませんでした。リードタイプの電解コンデンサーに交換します。

動作テストをしようとしたところ光入力端子にケーブルが刺さりません。なぜかというと、以前接続されていたケーブルの先端が折れて内部に残留していたからです。

各モードでの録音再生テストを行い修理完了です。
