GX-Z7100LTD

A&D GX-Z7100LTD

投稿日:

今回は大変希少性の高いGX-Z7100LTDの修理依頼をいただきました。

サイドウッドや銅メッキシャシを装備した豪華仕様です。

「テープを巻き取ることができない」とのことでしたが、動作確認を行うと、トレイが閉まった後も中でベルトがスリップしてモーターの音が止まりません。また、「ギー」というカムモーターの動作音も気になります。そこで、今回は「リフレッシュメニュー」+「ピンチローラー及びカムモーター交換」ということで作業を進めます。

ケーブルのまとめ方から、一度は修理を受けていると思われます。

上下2層になっている基板に接続されたコネクタを切り離し、メカを取り出します。

9100や7100シリーズに多く見られるテープガイドに破損は無く、ひと安心です。手元にはスペアパーツが残っていません。

カセットホルダーを分離分解します。

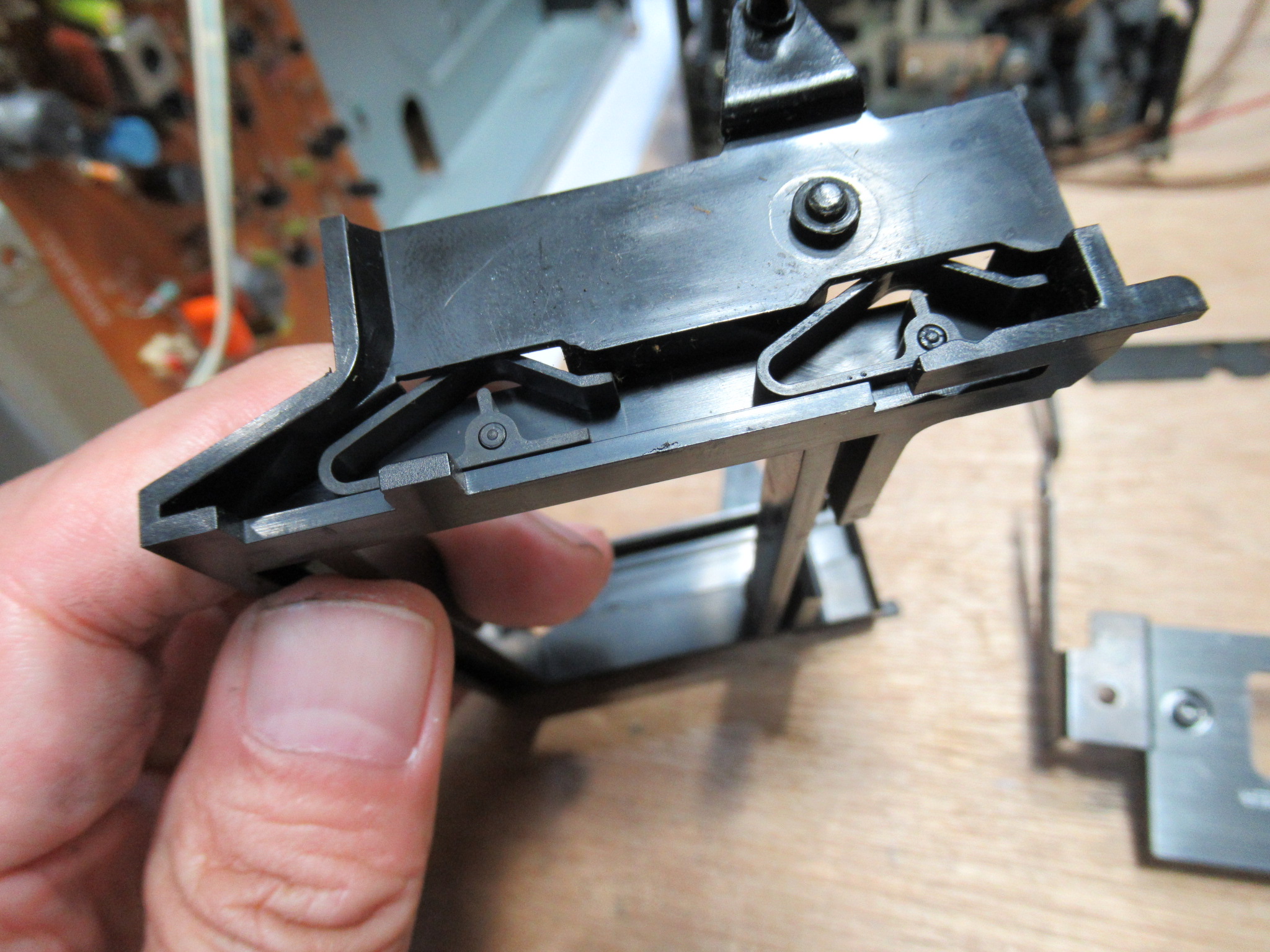

ホルダーに組み込まれているスプリングが変形し機能が弱まっています。

加熱整形します。

メカに固着は見られませんでしたが、古いグリスが原因で動きは重くなっています。

ヘッド周りの可動パーツを分解し、清掃&グリスアップを行います。

最も固着しやすいのがピンチローラーアームの支点部です。CRCで清掃しシリコングリスを塗布、ピンチローラーは同サイズの代替品新品に交換します。

左右リールとアイドラーを取り外します。

左リールにバックテンションを与えるためのブレーキですが、パッド表面が変質していますので張り替えます。

アイドラーゴムも代替品新品に交換し、ゴムの当たり面をアルコール清掃し前面は完了です。

メカ背面の作業に移ります。このモーターが異音を発していますので後ほど交換します。

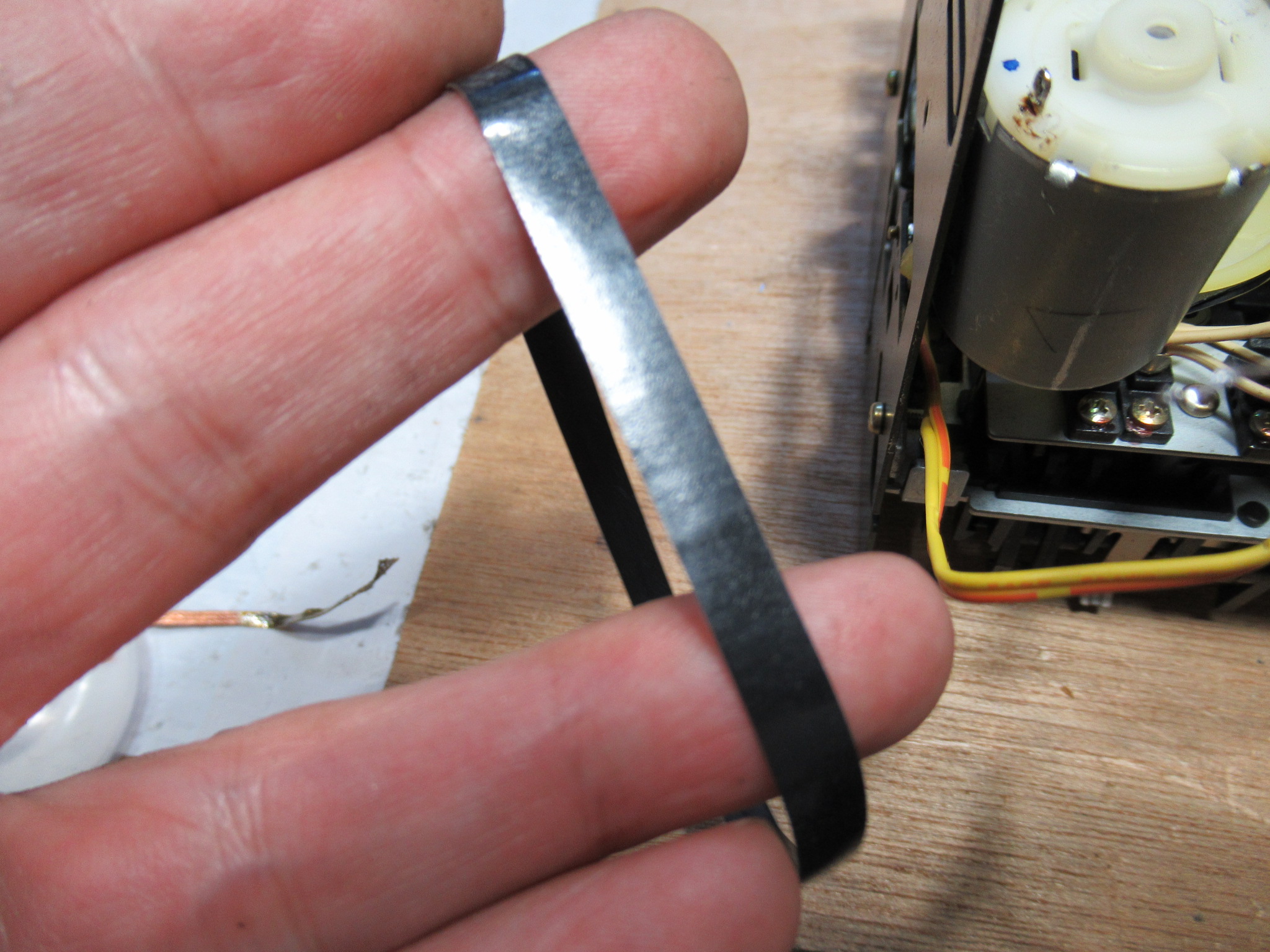

ビニールのようなベルトが取り付けられています。フライホイール表面の状態は良好です。

カムモーターのベルトも細いビニールのようなベルトが2本掛けされていました。以前も同じようなものを見たことがありますが、おそらく同じ方が修理されたのでしょうね。

カムモーターはEV用に交換します。若干の加工が必要です。ベルトは新品に交換します。

検出スイッチの接点を清掃します。

キャプスタンのシャフトにグリスを微量施して組み付けます。ベルトも交換します。

メカの整備が完了しましたので本体に戻します。

動作音は静寂になりました。

テープ走行OKです。ミラーカセットを用いてテープがガイドと干渉していないか確認します。

テープ速度は僅かな狂いが見られました。0.2Hz程度針が振れますので、315Hzを中心に触れるように合わせます。

高域の特性に影響を及ぼす再生ヘッドのアジマスです。位相を合わせます。

入力と出力のレベル合わせを行います。

最後は聴感テストです。ノーマルテープでも良好な音質です。最後にケーブルを束ね、

完成しました。
