DTC-57ES

SONY DTC-57ES

投稿日:

最も売れたDATデッキと言われているDTC-57ESです。

初代DTC-1000ESから500ES、300ES、55ESなどを経て、この機種から新たに開発されたメカニズムを搭載しています。

「音が出ない」ということですが、再生ボタンを押してもリールが回転していません。

メカを取り出す準備を行います。点検用の端子が追加されていますので、一度は修理されているようです。

メカを覗いてみると、標準のスポンジ製ヘッドクリーナーが付いていますが、トラブルの元ですので後ほど撤去します。

この機種と59ESでは、電源部の黒いニチコン製コンデンサーが要注意です。カバーを開けたときに特有のにおいがしましたので、おそらく液漏れが起きていると思われます。

電源基板を取り出します。裏面を見てみると、

やはり液漏れでプリント面が侵されています。アルコール清掃し、導通をチェックします。断線はありません。

普通はコンデンサーを外すまで液漏れに気づかないでしょうね。新品に交換します。

メカを取り出してトレイを切り離します。

スポンジ製ヘッドクリーナーを撤去します。案の定、性状が変質しボロボロになっています。これがヘッドを腐食させるのですが、幸いにもこの機体では影響は及んでいませんでした。

メカを裏返して分解していきます。

基板、リールメカを切り離すとテープガイドを駆動するギヤ類が現れます。

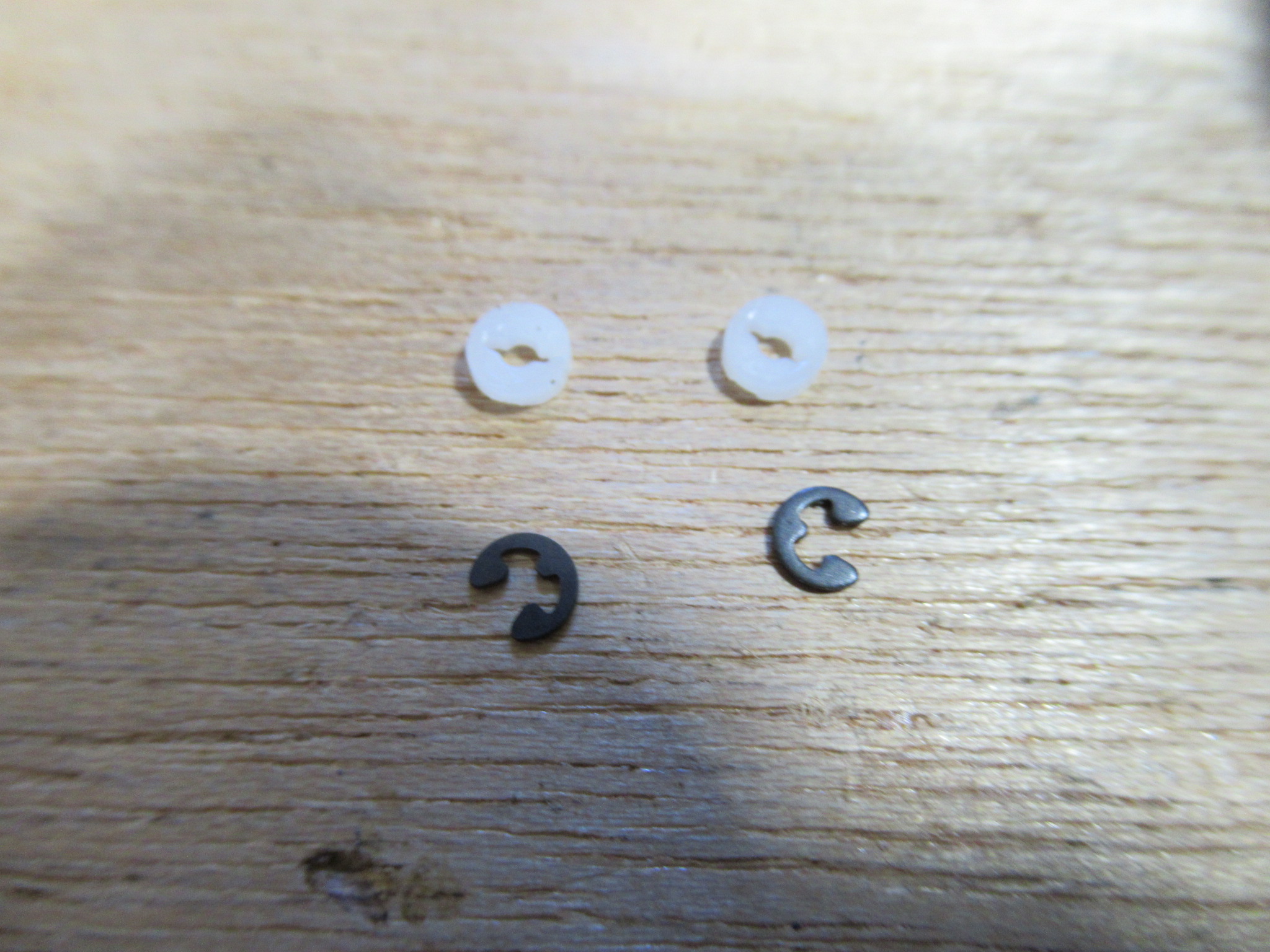

ギヤを固定しているパーツに割れが生じて脱落寸前です。

同じパーツに交換しても同じ結果になりますので、Eリングと置換します。

可動部の摩擦を極力減らすために、分解して必要な箇所にシリコングリスを塗布します。

リールメカも同様に分解しグリスを施します。

ヘッドの信号を処理するRFアンプです。57ESのウィークポイントのひとつですので点検を行います。実装型電解コンデンサーの端子に腐食はまったく見られません。以前に交換されたものと思われます。

元通りに組み立てて動作テストを行います。初めは無音でしたが、長めのヘッドクリーニングにより回復しました。ヘッドの汚れはクリーニングカセットを用いますが、音が出ないほど汚れている場合は数秒程度では汚れは落ちません。

各モードでの録音再生状況を点検し、

修理完了です。
