DTC-57ES

SONY DTC-57ES

投稿日:

今週2台目の57ESです。「巻き戻し不良」ということです。

予想に反して、巻き戻しも含めテープ走行はそう悪くはありません。

しかし、再生音が出ません。内部からリレーの「カチカチ」という音が断続的に鳴っています。ヘッドが汚れかRFアンプ故障のどちらかです。

ヘッドクリーナーでは改善されませんでしたので、RFアンプの点検を行います。

〇印がついているのは、手持ちのスペア品です。これと換装してみます。

周期的にノイズが乗りますが音が出ました。RFアンプの故障が確定しました。

カバーを開けます。基板実装型電解コンデンサーの端子が液漏れにより汚れています。

6ケすべて撤去し、リード型を取り付けます。

狭くてもレイアウトを工夫すれば大丈夫です。さあどうでしょうか?

バッチリです。ノイズは後ほど解消します。

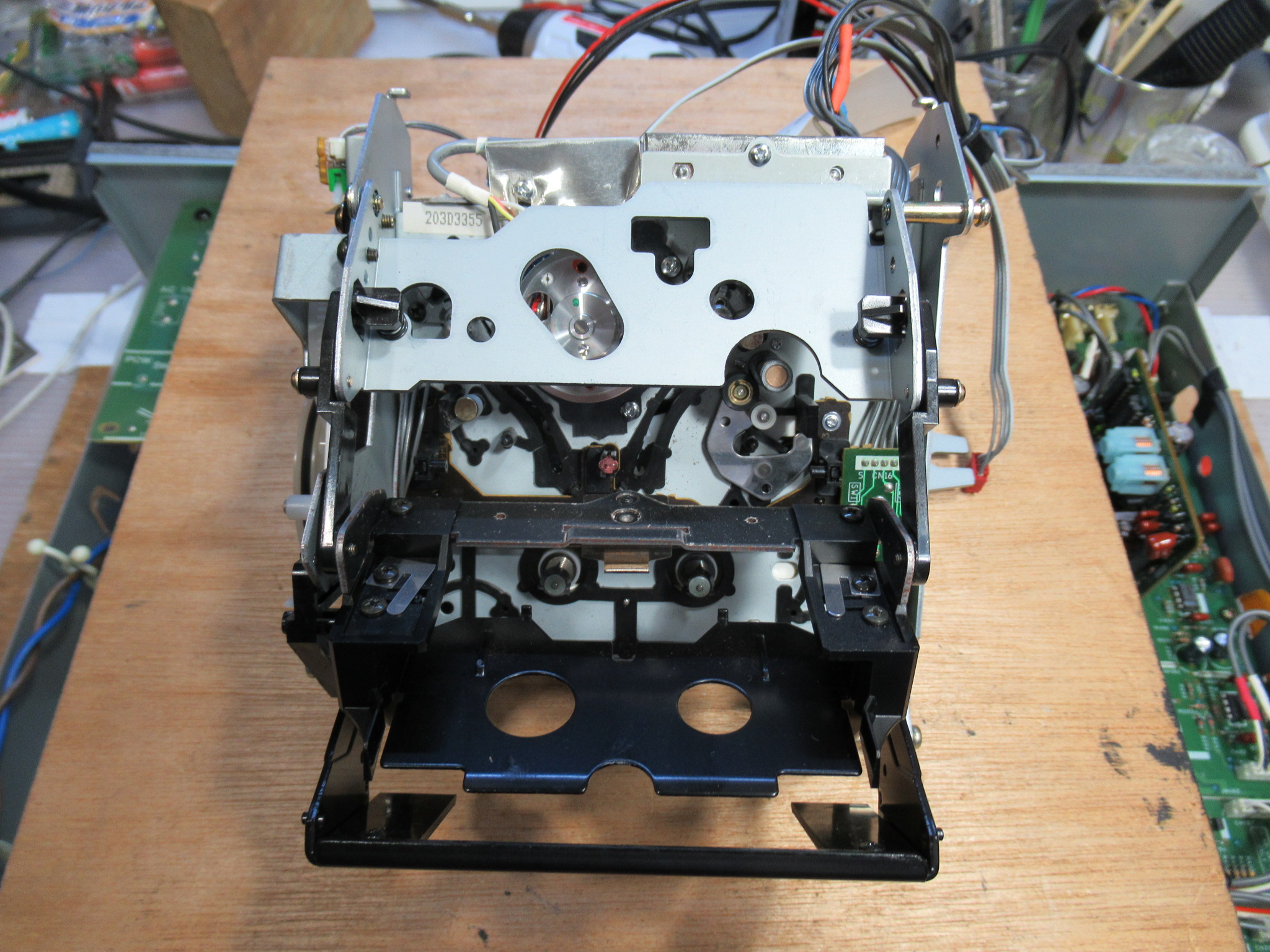

メカのメンテナンスに移ります。トレイを切り離します。

ヘッドに悪影響を及ぼす標準のスポンジ製ヘッドクリーナーを撤去します。

経年により変質しボロボロです。問題はこの後です。

ヘッドのドラム表面にスポンジかすがこびりついています。拭いただけでは取れません。このままだとテープを削ってしまいます。

研磨剤を爪楊枝の先に塗り、磨きました。これで大丈夫です。

メカを裏返して基板を取り外します。

リールメカも切り離します。

割れやすいギヤの留め具をEリングに置換します。

回転するギヤやリールを脱着しグリスアップします。

メカを組み立てて、本体に戻し試運転を行いましたが、最初と変わらずノイズが周期的に発生します。ヘッドの信号を点検したところ、テープ走行に問題があることがわかりました。

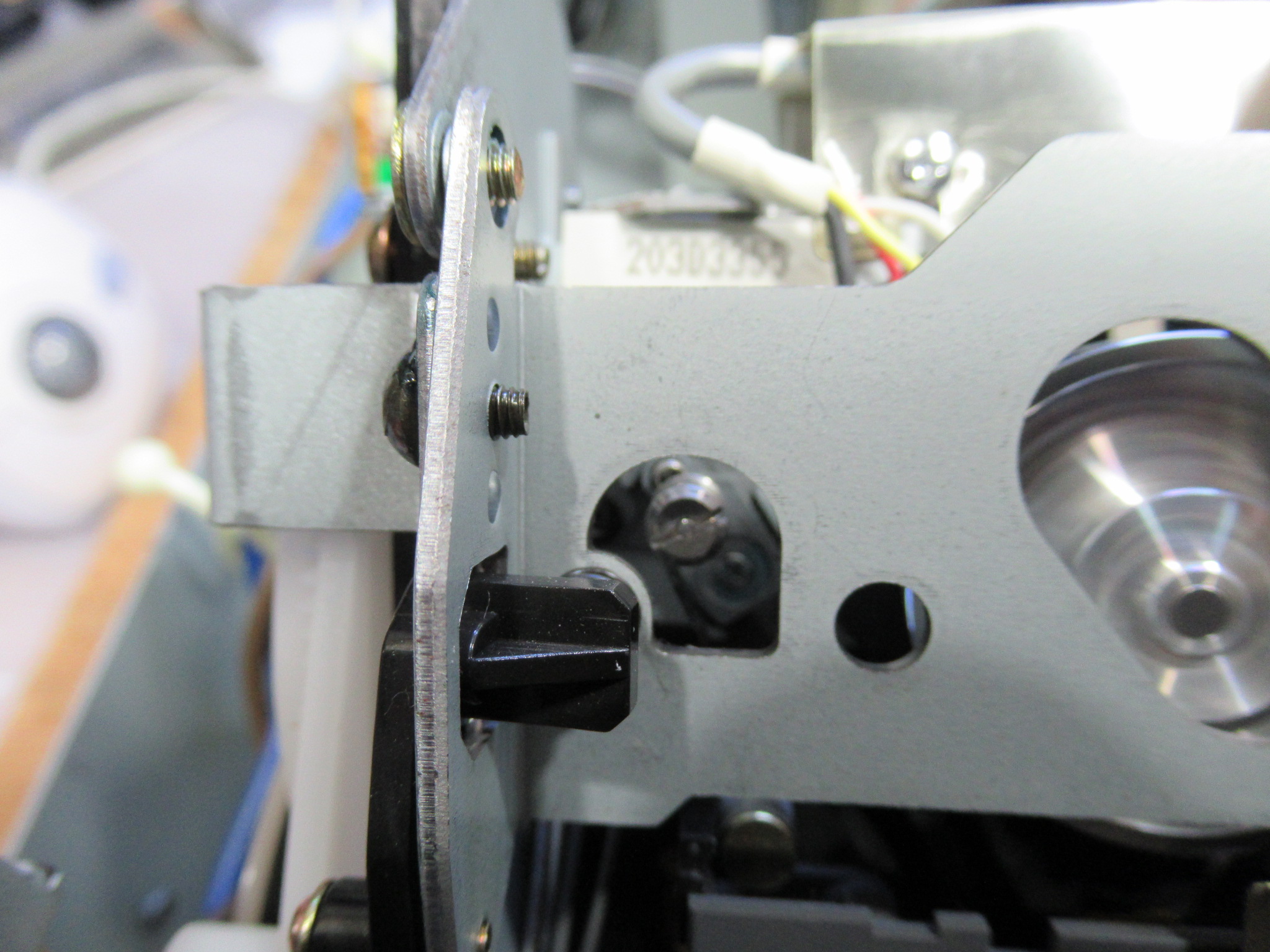

ヘッド左側のテープガイドの高さを調整し、ノイズを解消することができました。

ヘッドホン出力にガリが発生していましたので、VOL背面の隙間から接点復活剤を微量吹き込みます。

各モードでの録音再生状態を確認します。

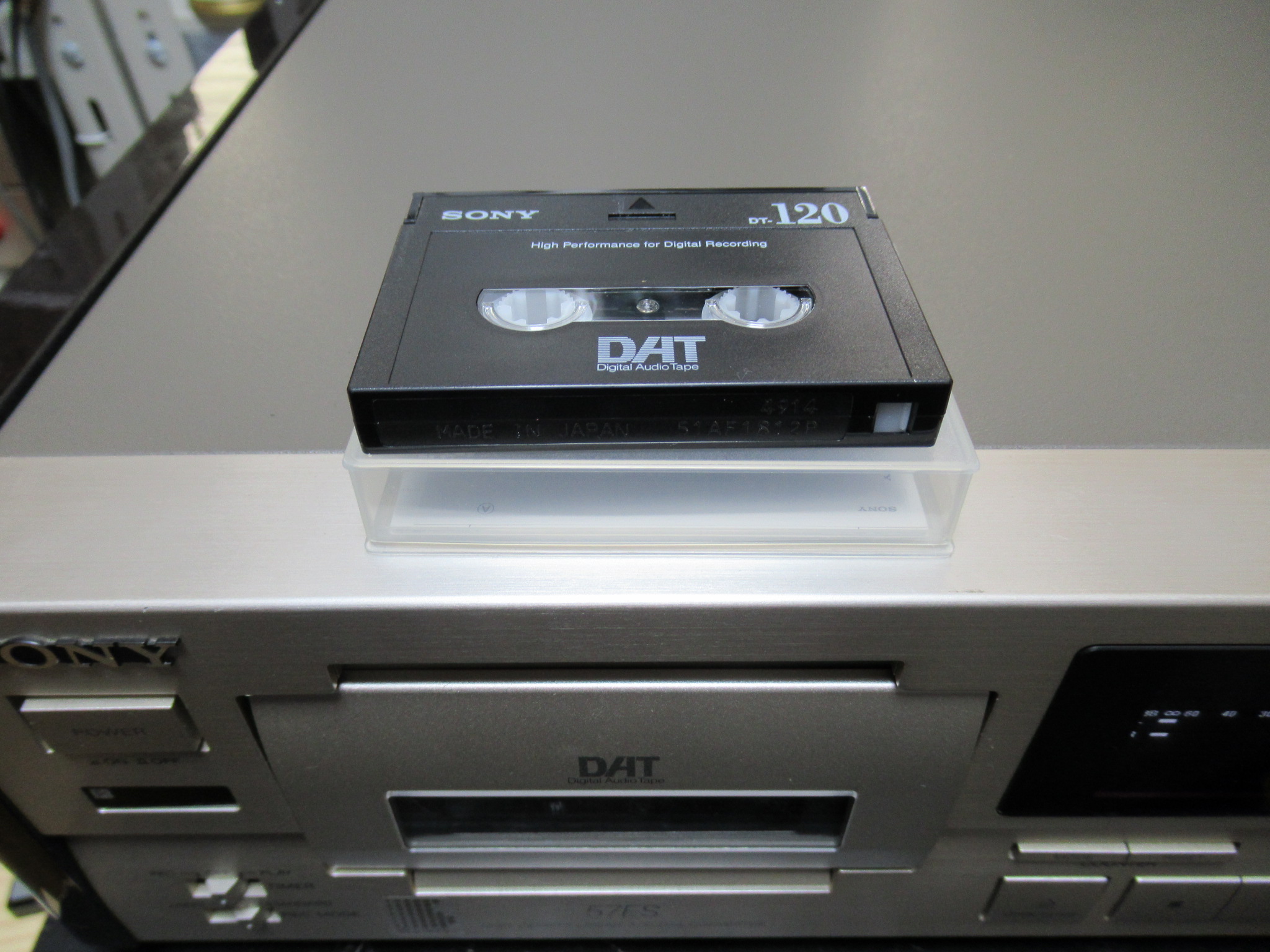

オーナー様から巻き戻し不良が発生したテープを送っていただきました。問題なく巻き戻しできることを確認します(注:57ESでは、巻き戻し開始位置などによっては操作後2秒程度もたつくことがありますが、故障ではなくこの機種の仕様です。)。

修理完了です。
