TC-K333ESA

SONY TC-K333ESA

投稿日:

SONYのTC-K333ESAの修理依頼をいただきました。

久しぶりに使用したところ、トレイ蓋が開かないということです。

イジェクトボタンを押すと、モーターの動作音が聞こえますが、反応はありません。

カバーを開けました。

メカを取り出して、点検を行います。

カセットホルダーとバックプレートを切り離します。ピンチローラーは硬化が進行しています。

メカ内部のベルトです。このベルトの劣化が故障の主な原因です。

左側のピンチローラーアームを取り外すために、ナットを回しましたが、シャフトが緩んでいて共回りします。これは後ほど修理します。

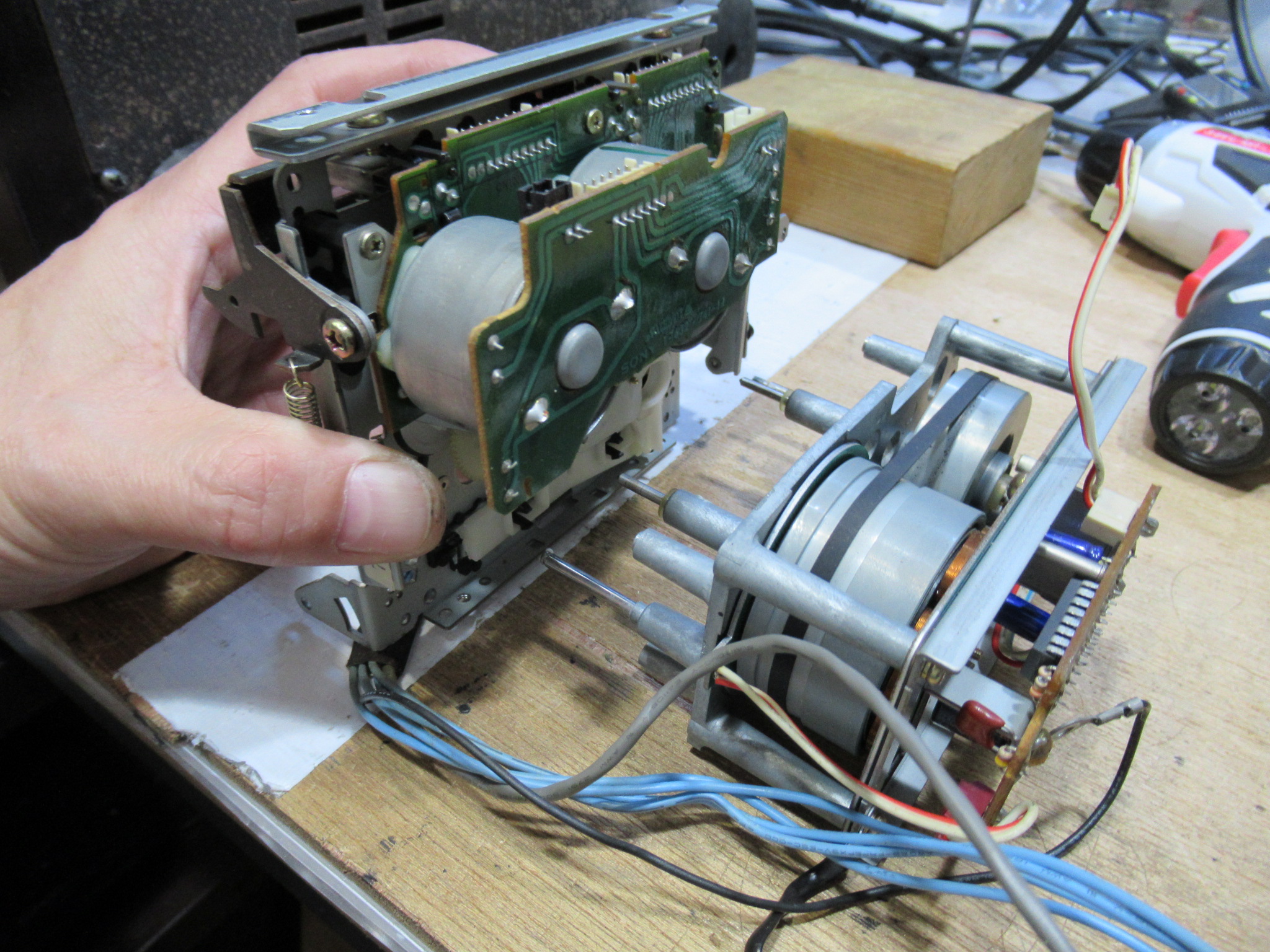

キャプスタンモーターを切り離します。

キャプスタンモーターの基板を取り外し、分解します。

緩んでいたシャフトはこの部分です。

簡単に抜けました。差し込み部に抜け防止として傷を付けて、元の位置まで差し込みます。

ベルトを新品交換します。

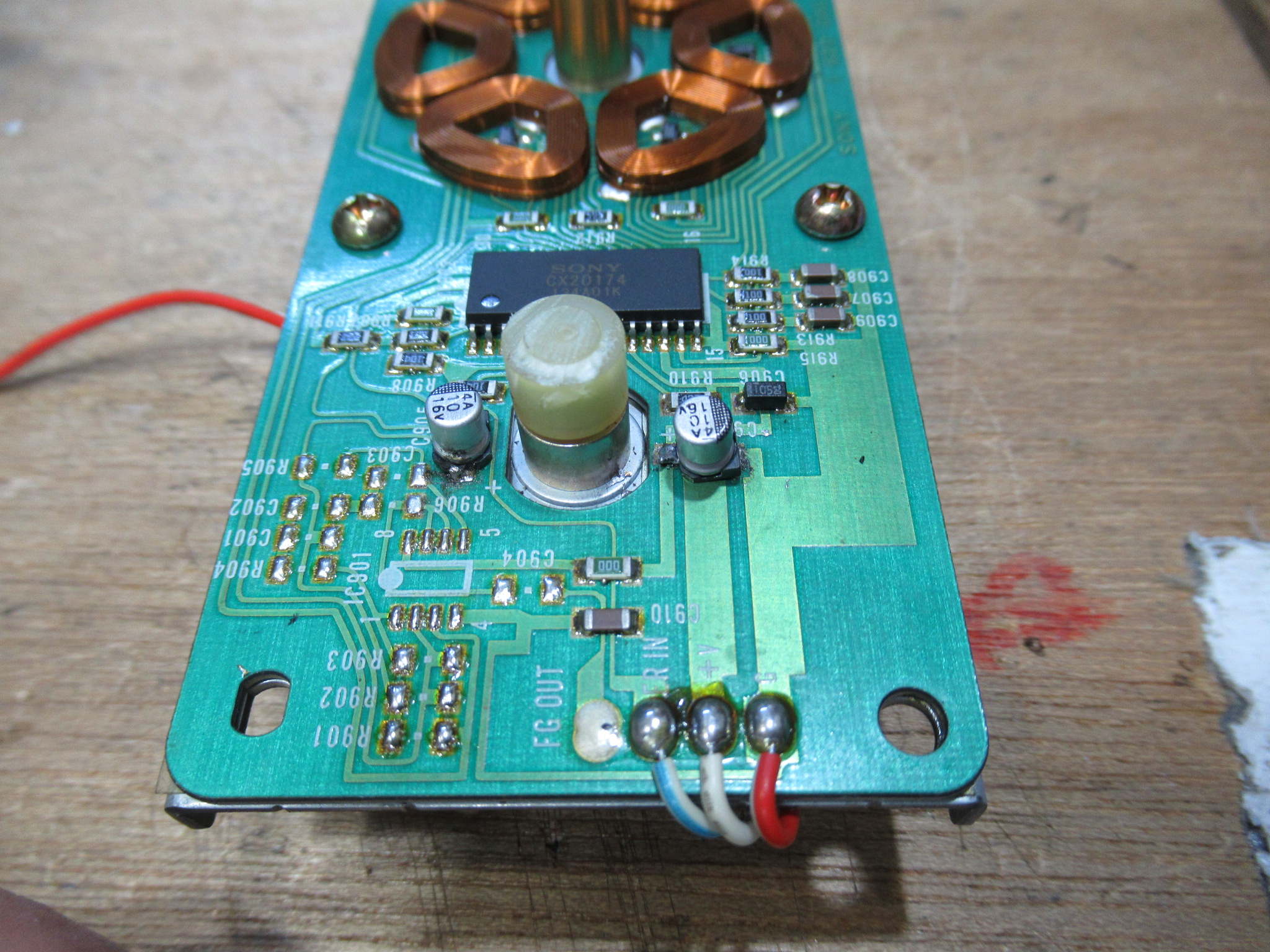

基板上の実装型電解コンデンサーは、外観上問題無いように見えましたが、端子部は液漏れで汚れていました。

新品を取り付け、元通りに組み立てます。

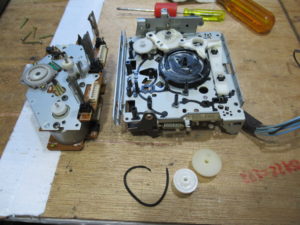

メカのフロント部です。モーターブロックを切り離します。

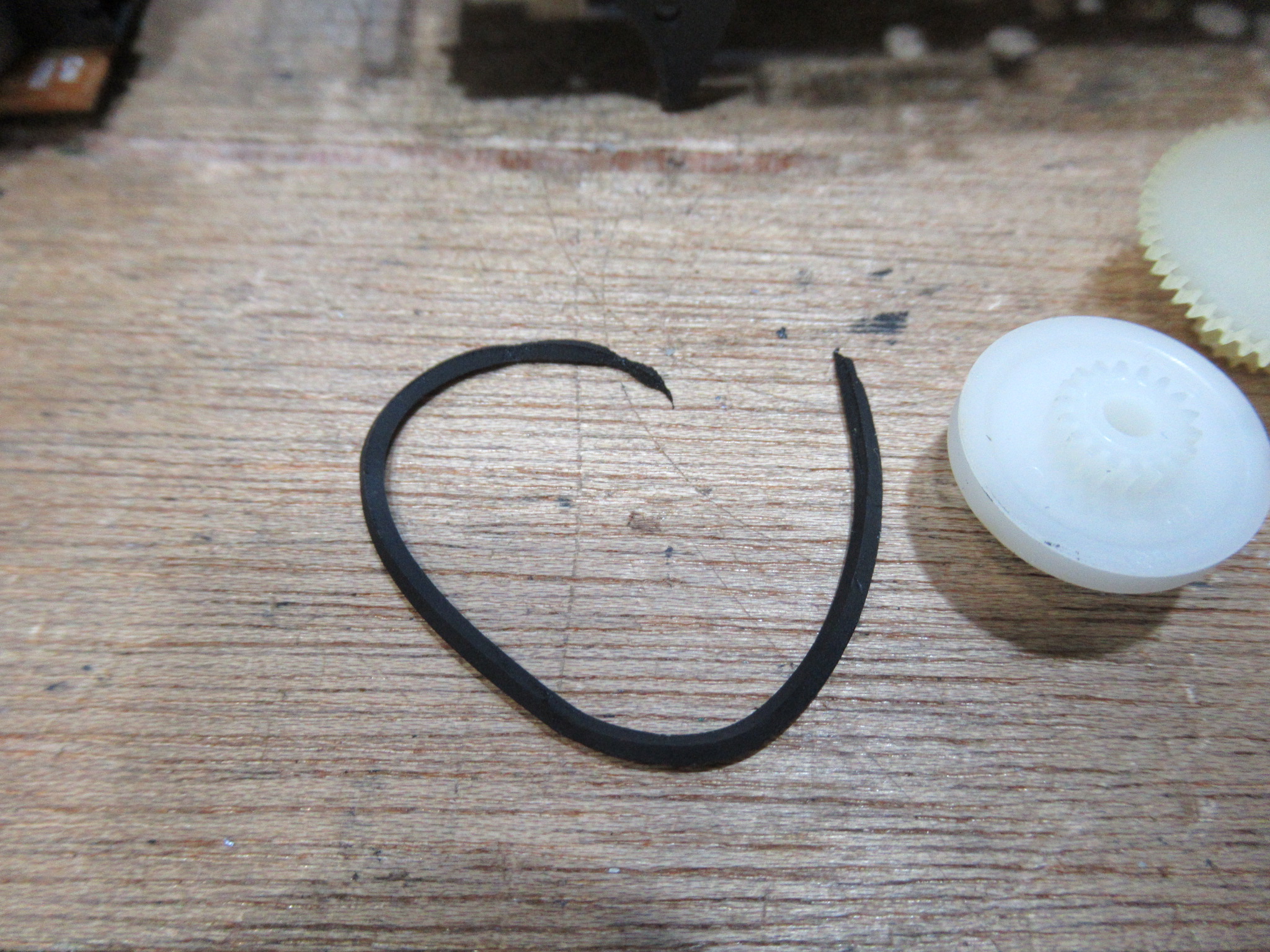

ベルトは溶けて簡単に切れてしましました。プーリー部をアルコールで脱脂して新品ベルトを仮掛けします。

ロータリーエンコーダーを取り外します。

分解清掃し、組み立てます。

テープ検出スイッチの接点を清掃します。

モーターブロックを組み付けて、ベルトを本掛けします。

キャプスタンモーターを組み付けます。

ピンチローラーを新品交換します。

メカの整備が完了しました。

動作音出しOKです。

ミラーカセットを用いてテープの走行状態を目視で点検します。

テープ速度の点検を行います。許容範囲内に収まっています。

ヘッドアジマスにほとんど狂いはありません。

バイアス調整を行い、入出力レベルを合わせます。

聴感テストを行い、

完成です。
