GX-Z9100

A&D GX-Z9100

投稿日:

A&Dのフラッグシップモデル、GX-Z9100の修理を行います。

半年前までは正常に動作していたということです。

トレイ開閉はOKですが、

テープをセットして再生を開始すると、モーターの「ギューーーー」という音が鳴り続け、2・3秒で停止します。

カバーを開けて、

メカを取り出します。

カセットホルダーを分解します。

ホルダー内蔵のスプリングを取り外し、

加熱整形します。これでカセットを押さえる力が強まります。

メカの固着はありませんが、古いグリスが固まりかけています。

ヘッド周りを分解します。

清掃し、シリコングリスを塗布し組み立てます。

綺麗になりました。

ピンチローラーを新品交換します。

動きが滑らかになりました。

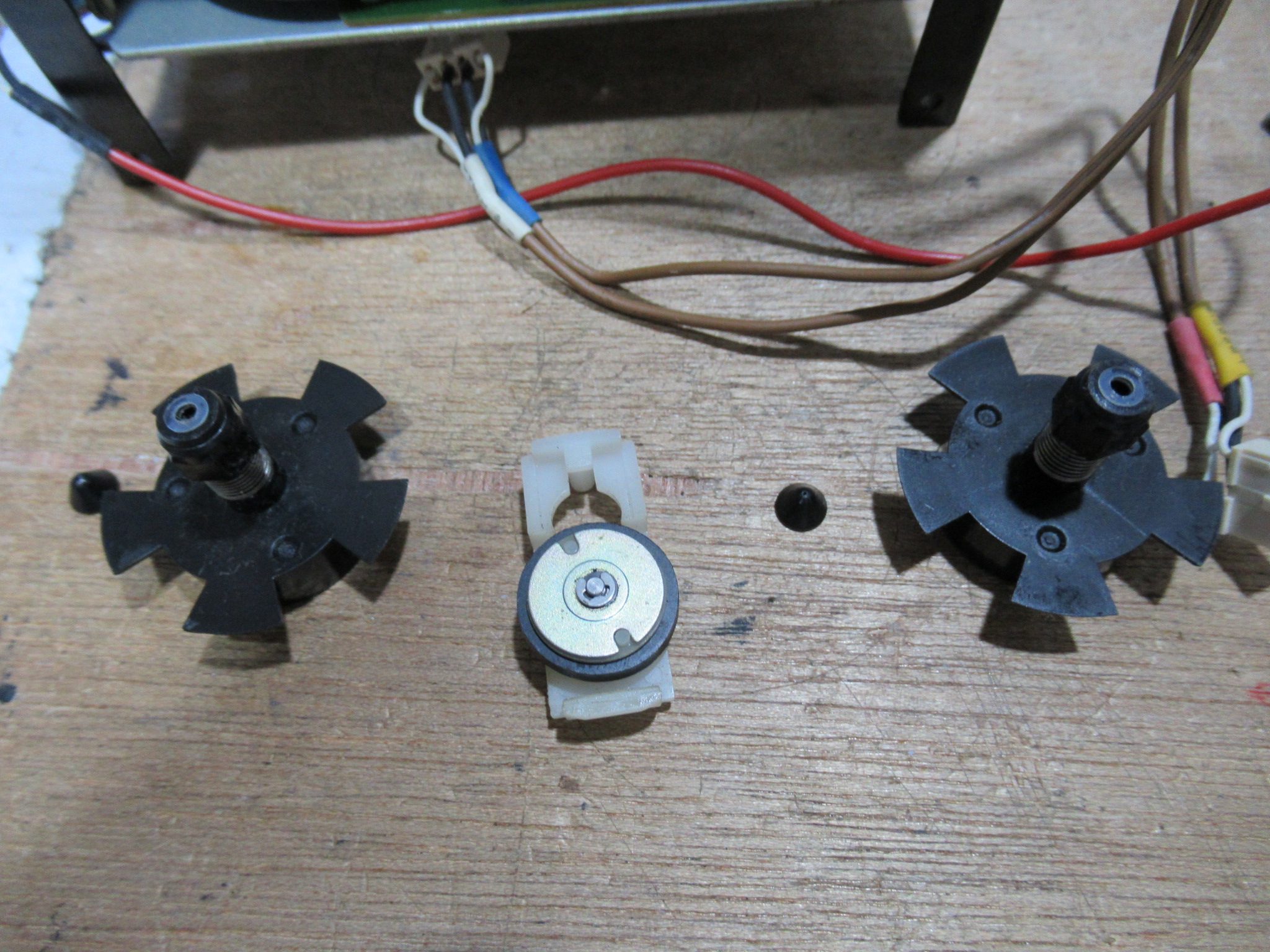

左右リールとアイドラーを取り外します。

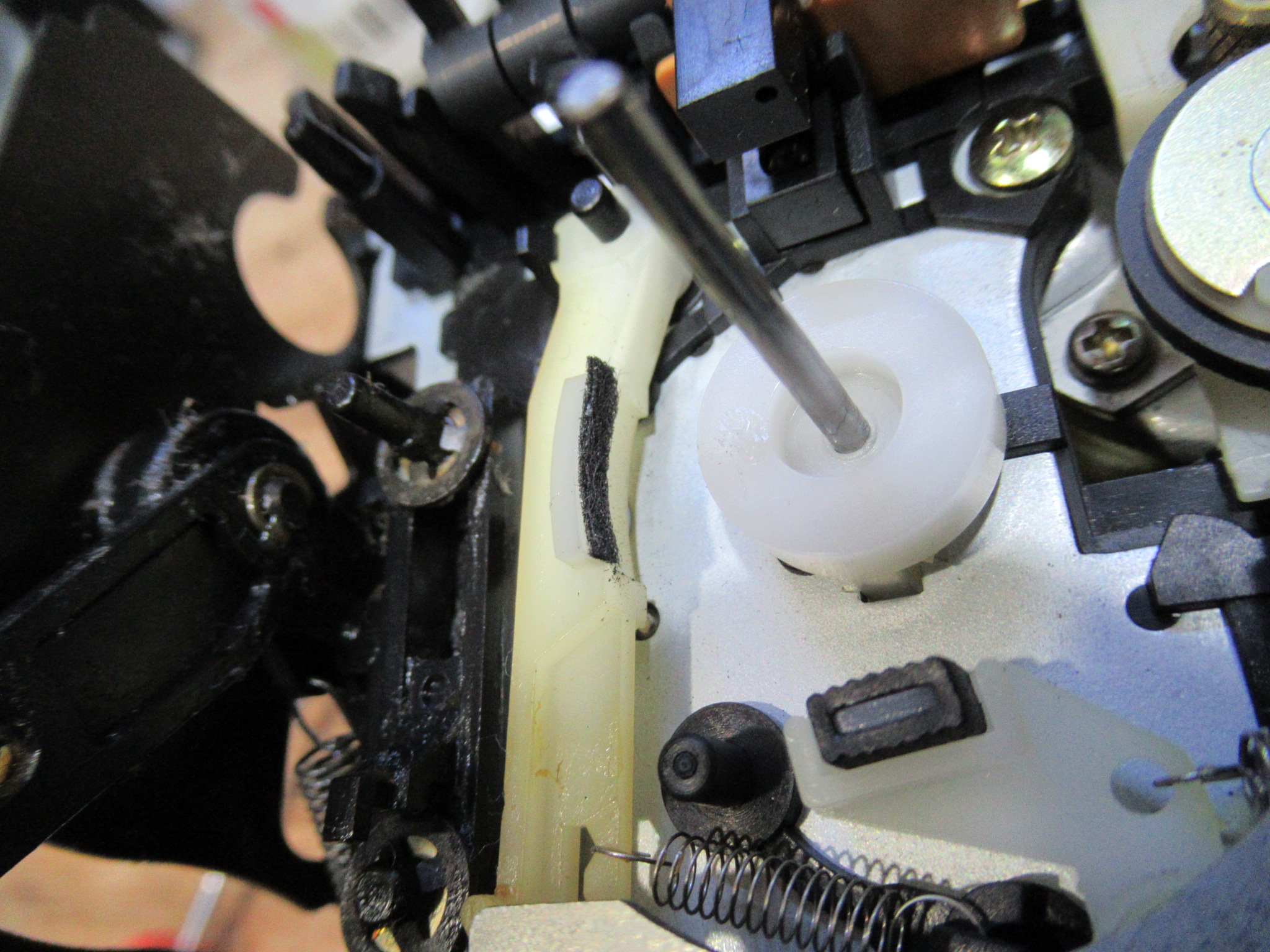

ブレーキパッドが剥がれかけています。また、表面が変質して摩擦力が過剰に強くなっていますので、不織布を切断し貼り付けます。

アイドラーゴムを交換し、組み立てます。

メカ背面の基板を取り外します。

フライホイールは綺麗ですが、ベルトは劣化しています。後ほど新品を取り付けます。

異音を発していたカムモーターです。

モーターとベルトを新品交換します。

テープ検出スイッチの接点を清掃します。

新しいベルトを掛けて組み立てます。

本体に組み付けて試運転です。

ミラーカセットを用いてテープの走行状態を目視で点検します。

テープ速度の点検を行います。

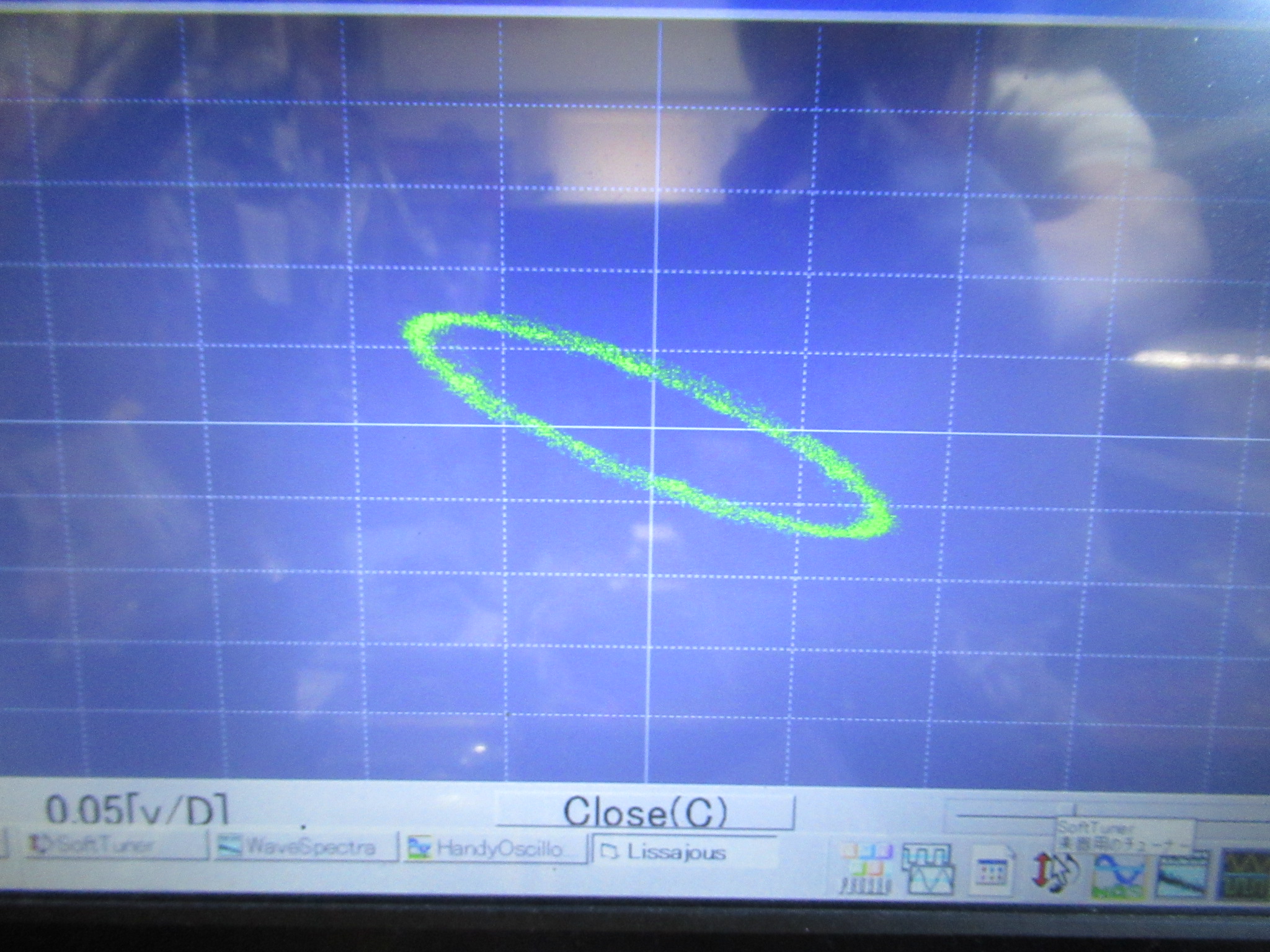

再生ヘッドのアジマス調整を行います。

バイアス調整を行ったうえで、入出力のレベル調整を行います。

聴感テストを行います。

ケーブルを結束バンドで束ね、

完成しました。
