TD-V931

VICTOR TD-V931

投稿日:2020年5月14日 更新日:

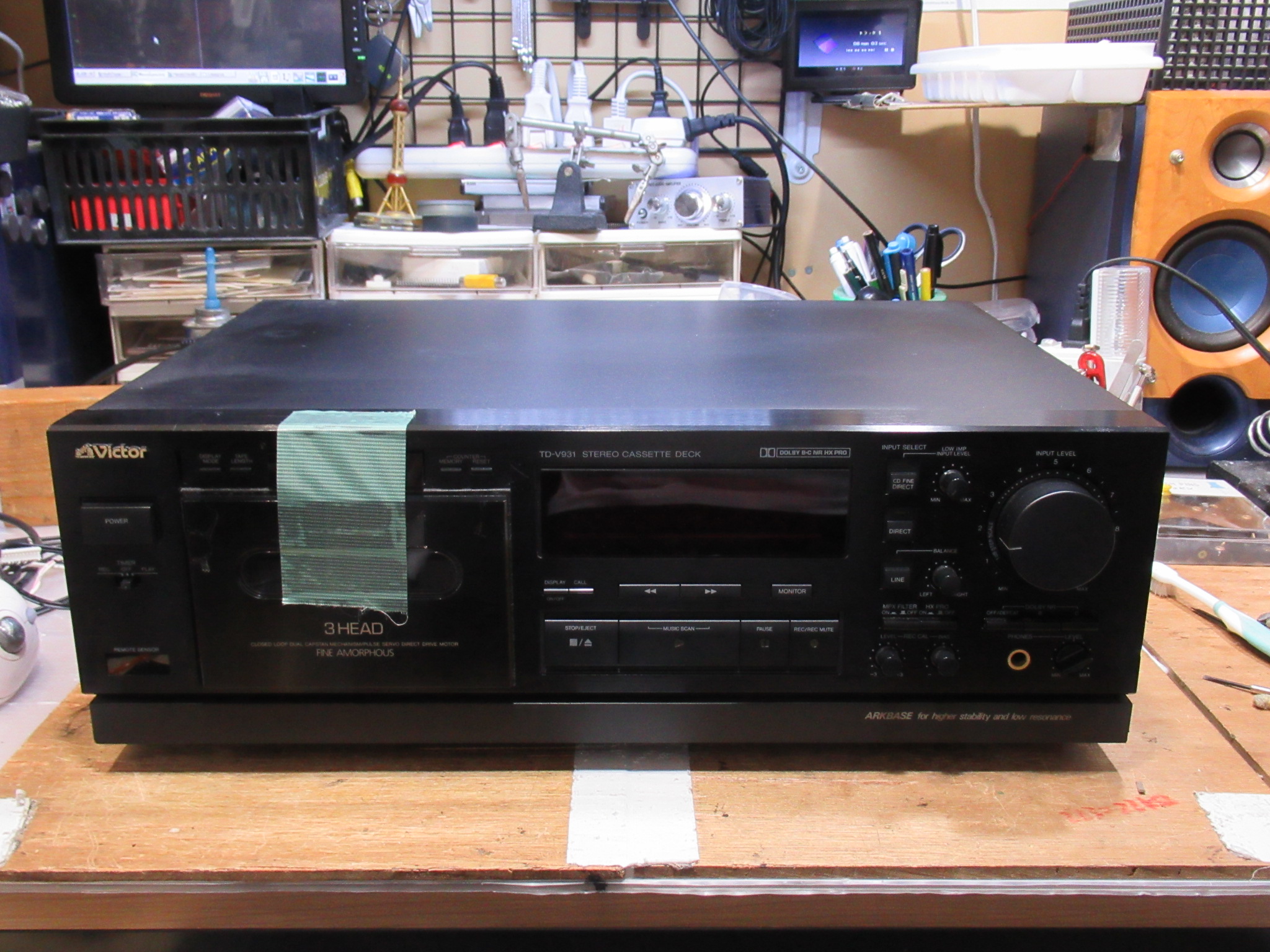

今日はVICTORの高性能デッキTD-V931の修理を行います。

昨年から徐々に調子が悪くなり、遂にはトレイが閉まらなくなったということです。JVCのサービスセンターで「モーター及びギヤ不良であるが部品がない」ということで断られたため、当店の出番となりました。本当にモーターの故障でしょうか?

モーター音は聞こえますが動作しません。

メカは定番4か所で固定されています。

メカを取り出します。

メカはトレイとセットになったケーズに入れられています。

カウンター基板を取り外し、

バックライト用の端子を切り離します。

メカを固定している左右下後のネジを緩めるとメカがすっぽりと取り出せます。

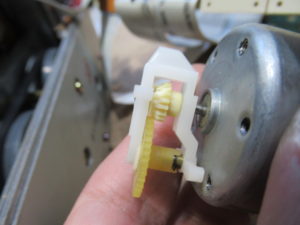

このギヤはメカのモードを変える役割を担っていますが、欠けています。

テープ検出スイッチ基板も取り外しモーターごと取り出します。

2ケ共見事に欠けています。

欠けにくい材質でできた代替品と用意します。

取り付けには少し工夫が必要です。

元に戻します。

テープ検出スイッチです。分解は難しいので、隙間から接点復活剤を注入します。

キャプスタンモーターの基板上の電解コンデンサーは既に交換済みです。

伸びたベルトを交換します

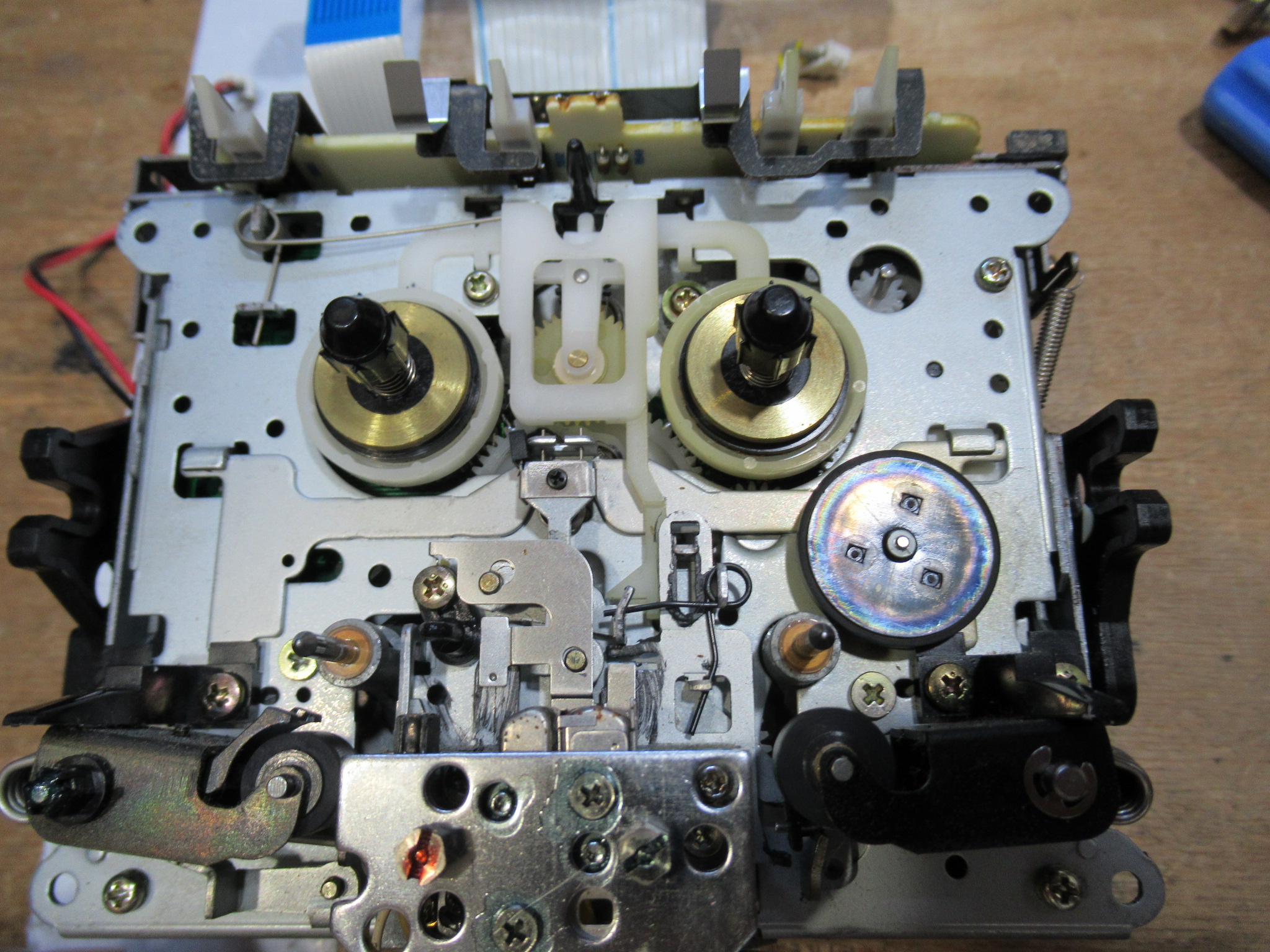

この黒い丸いパーツは再生時のアイドラーです。

表面を軽く研磨して専用クリーナーで処理します。

ピンチローラーも同様です。テカリがなくなりました。

メカをケースに収納し、ハウジングランプの端子を半田付けし、元通りに組み付けます。

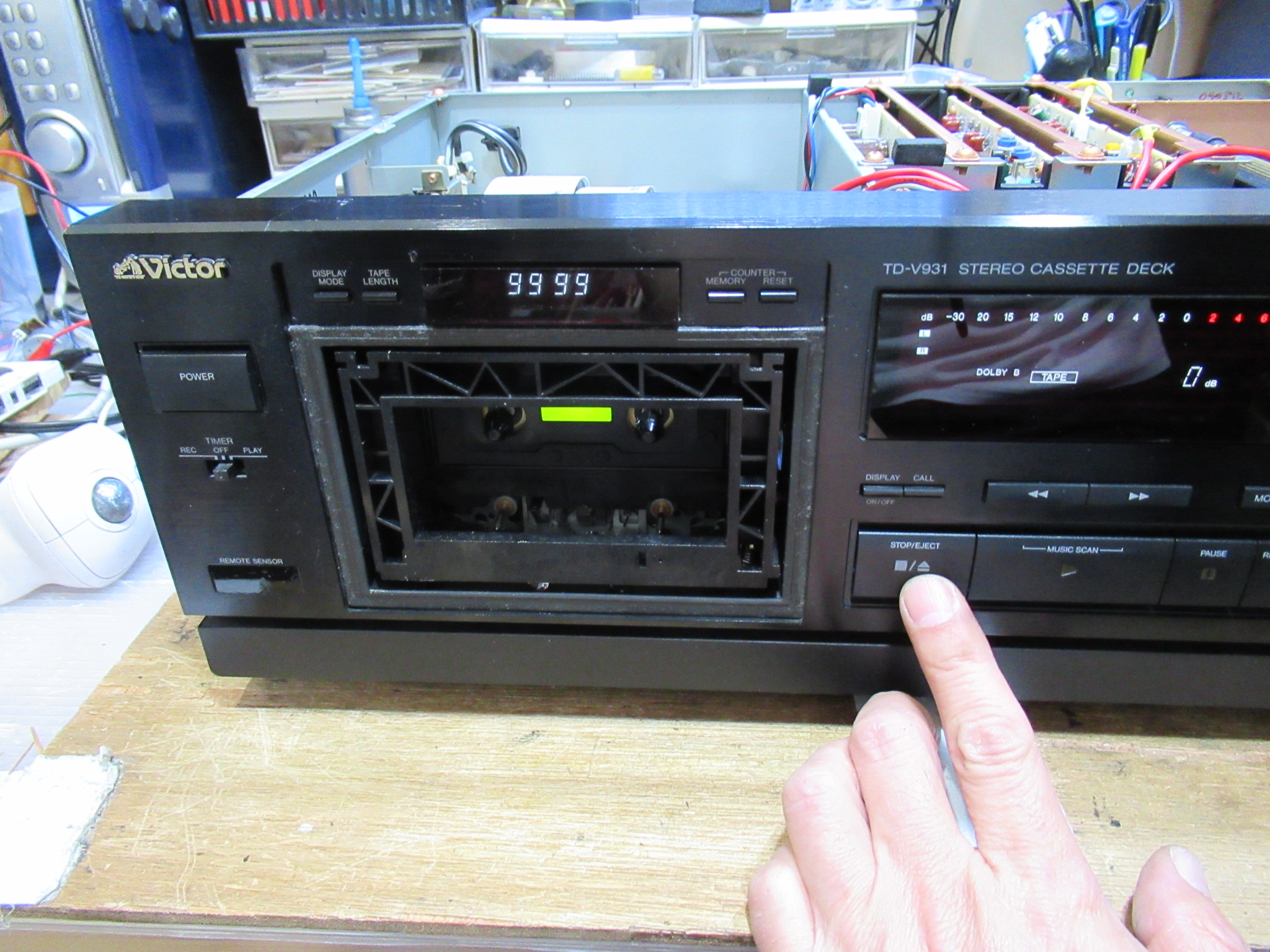

トレイ開閉OKです。

再生もOK。

テープ速度の点検を行います。

再生ヘッドのアジマスを調整します。

録再独立ヘッドですので、録音ヘッドのアジマスも調整します。ついでにバランスも合わせます。

CDを録再モニターし聴感で音質を確認します。

完成しました。
