TC-K555ESL

SONY TC-K555ESL

投稿日:2020年5月17日 更新日:

今日は私も所有しているSONYのTC-K555ESLの修理を行います。

新品のような外装です。

この機体も例に漏れずトレイが開きません。

内部も綺麗です。

メカを取り出してカセットホルダーを切り離します。

カセットを押さえるスタビライザーが切れていますので補修を行います。

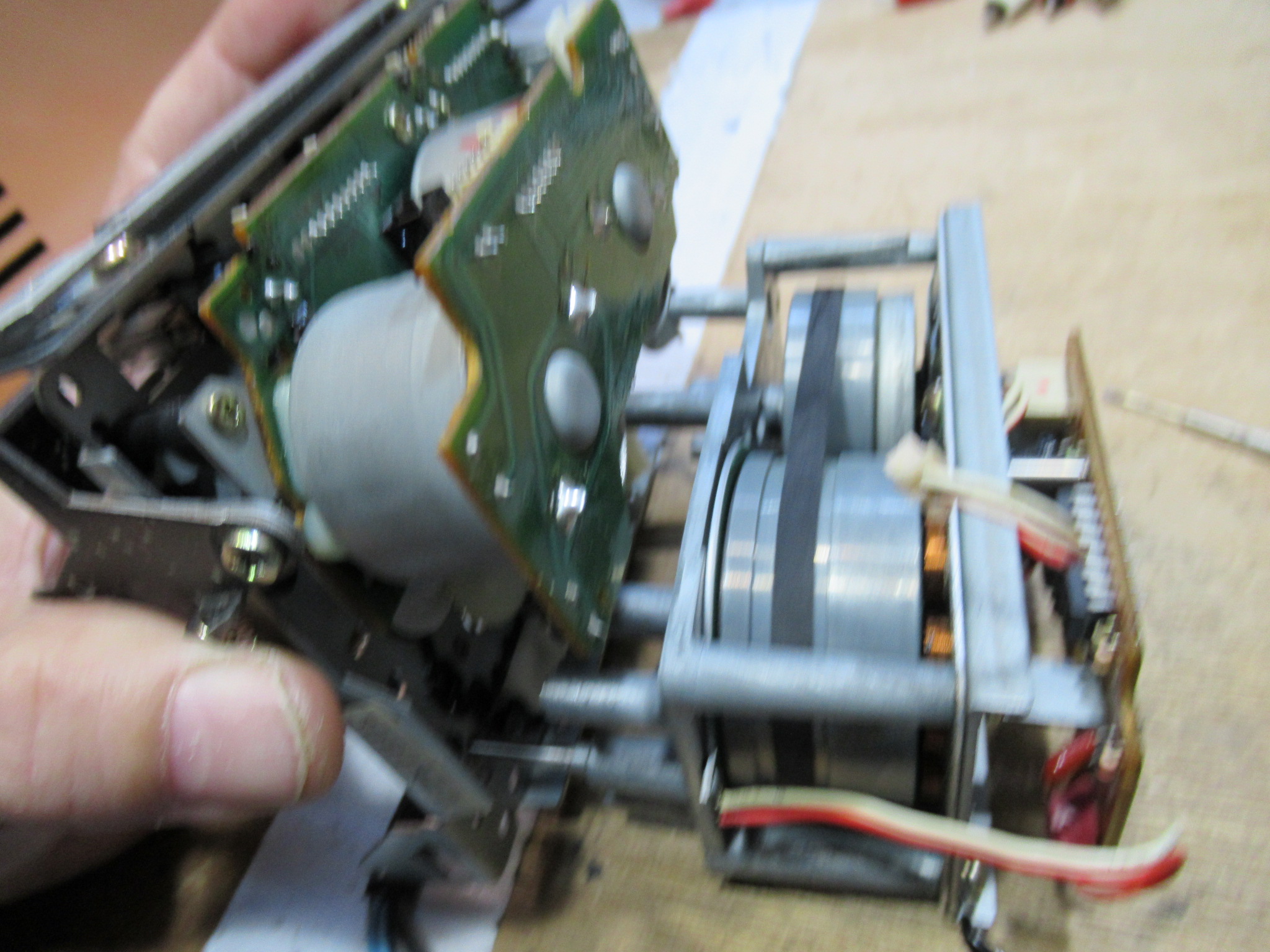

ピンチローラー、アイドラーを取り外し、キャプスタンモーターを切り離します。

モーターを分解したところ、基板上にあるはずの電解コンデンサーが外れてマグネットに張り付いています。

電解コンデンサーの液漏れにより、基板が損傷を受けています。ESシリーズではこのESLがダメージが最も大きいようです。

損傷した基板には半田が載りませんので、別な位置に端子を接続します。555ESLは、フライホイールの厚みが大きいため、基板とのクリアランスが小さく、コンデンサの取り付け位置は注意が必要です。

【5/18加筆】読者の方からコンデンサー端子の絶縁処理についてご指摘をいただきましたが、掲載している写真は、作業途中のもので、その後、最終的な絶縁処理を行っています。

キャプスタンのシャフトにグリスアップを行い、ベルトを新品に交換します。

メカフロント部を分解します。

最も肝心なベルトが溶けてプーリーに巻き付いています。

綺麗に清掃し、新しいベルトを仮掛けします。

ロータリーエンコーダーを取り外し分解します。

汚れを除去し、接点部分の段差を研磨します。仕上げにスライド接点専用グリスを塗布し組み立てます。

テープ検出スイッチの接点を清掃します。

元通りに組み立てていきます。

ピンチローラーを新品交換します。

メカを本体に組み付け、操作テストを行います。

ミラーカセットを用いてテープの走行状態を目視で点検します。

315Hzのテープを再生してテープ速度の点検を行います。許容値内です。

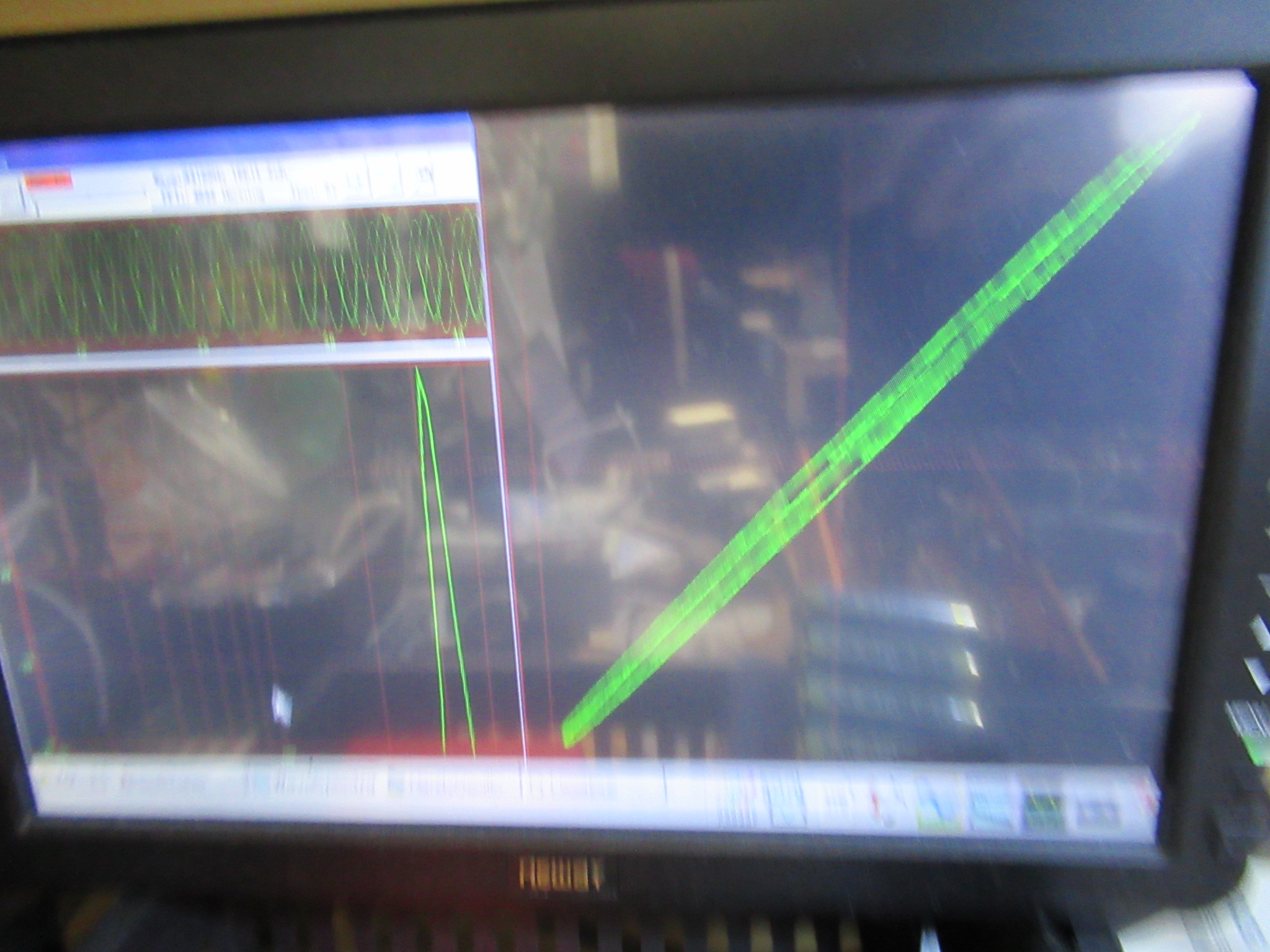

ヘッドアジマスを調整します。

バイアス調整を行い、入出力レベルの調整を行います。

最後に聴感テストを行い、

修理完了です。重厚感のあるデザインですね。
