TC-K222ESJ

SONY TC-K222ESJ

投稿日:

今日はSONYの3ヘッドカセットデッキ、TC-K222ESJの修理を行いました。

10年ほど前にトレイ開閉不可といった故障が起こり、長期間しまい込んであったということです。

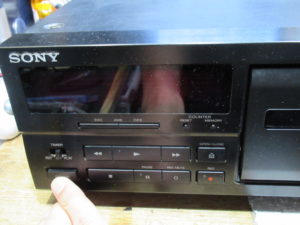

ディスプレイが点灯しません。まったく無反応ですので、おそらく電源の故障です。

カバーを開けて電源を点検します。まずは基本中の基本、ヒューズを点検すると、やはり切れていました。ヒューズが切れる原因は、大きく3つです。

1 基板上の電子パーツの故障によるショート

2 メカの動作不良により一時的にモーターに負荷が掛かったことによる過電流

3 作業中の人為的なショート

「1」については、故障個所を治さなければヒューズを交換しても無駄ですが、「2」や「3」はヒューズ交換のみで治りますので、まずは交換を試みます。

電源が復旧しました。おそらく「2」が原因だっだのでしょう。まずは、ひと安心です。

メカを降ろします。オーナー様からお話しがあった通り、モードベルトが溶けています。

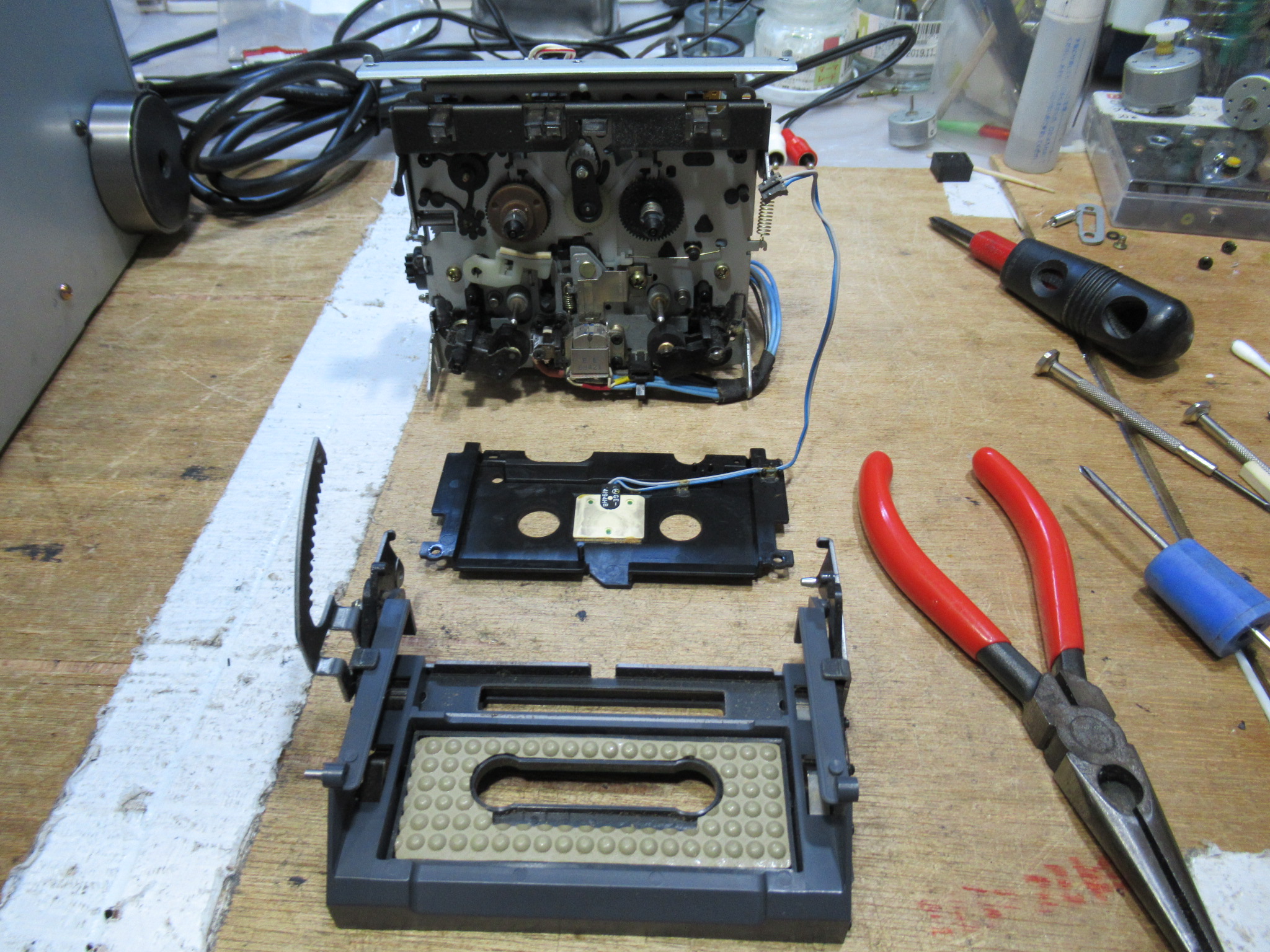

分解を進めます。カセットホルダーと化粧パネルを切り離します。

ピンチローラー、アイドラーを取り外し、

キャプスタンモーターと分離します。

モーターを分解します。

キャプスタンシャフトにグリスを塗布します。

モーター基板の電解コンデンサーに液漏れは見られませんが、

予防措置として新品交換します。

ベルトを新品交換し、組み立てます。

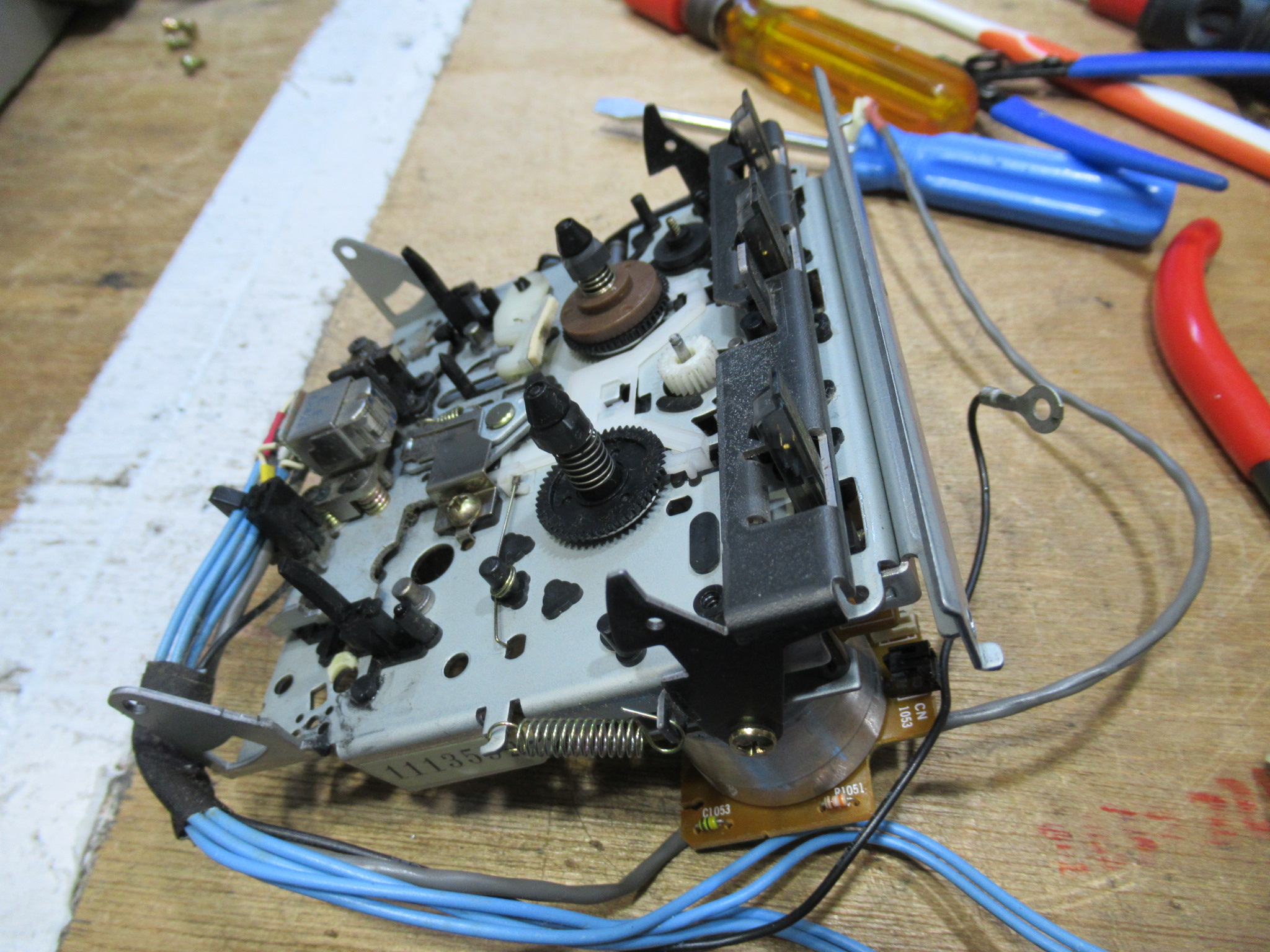

メカフロント部です。モーターブロックを切り離します。

ベルトが溶けてプーリーにこびり付いています。

洗剤で汚れを除去し、アルコールで脱脂します。新しいベルトを仮掛けします。

ロータリーエンコーダーを取り外し、分解します。

汚れた接点を研磨清掃し、スライド接点専用グリスを塗布し組み立てます。

テープ検出スイッチの接点を清掃します。

モーターブロックを組み付け、ベルトを本掛けします。

ピンチローラー左右交換します。元々の左側ピンチローラーは、トラブルの起きやすい充填剤が用いられているタイプでした。

メカを元通りに組み立て本体に戻します。テープ走行、音出しOKです。

ピンチローラー脱着後は、ミラーカセットを用いてテープの走行状態を目視で点検します。

テープ速度は許容値内です。

ヘッドアジマスを調整します。

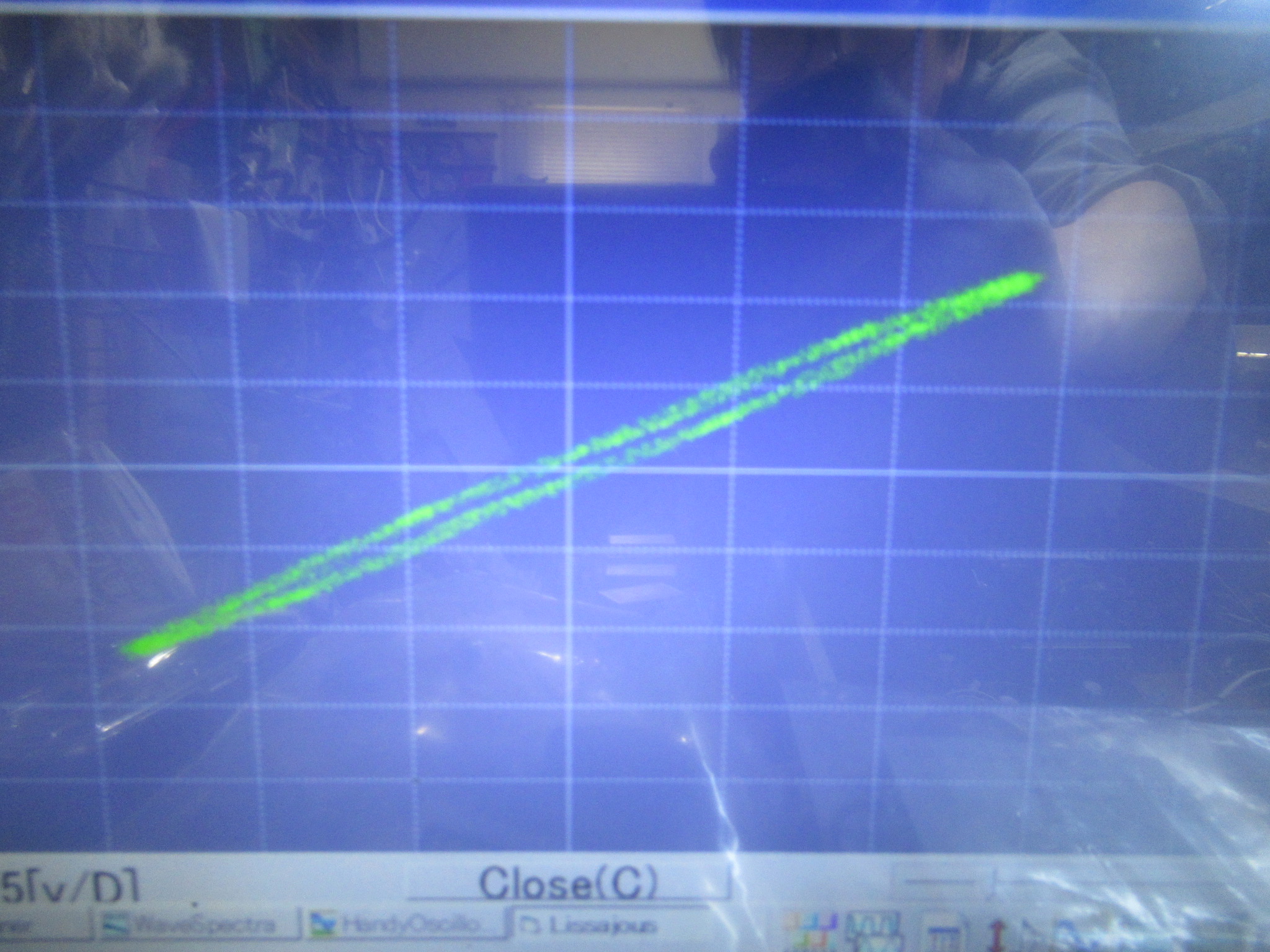

バイアス調整を行い、左右同レベルの信号を入力します。それを録音再生モニターし、同じ波形になるよう調整します。

最後に数種類のテープを用いての聴感テストを行い、完成です。安価なノーマルテープでも音質は良好です。

-TC-K222ESJ
-,
