TC-K333ESJ

SONY TC-K333ESJ

投稿日:

SONYの3ヘッド、デュアルキャプスタンカセットデッキ、TC-K333ESJの修理依頼をいただきました。

なかなかの美品です。

電源をONにするとモーターが高速回転する音が聞こえますが、操作不可の状態です。

早速メカを取り出します。

心臓部のベルトが無くなっています。

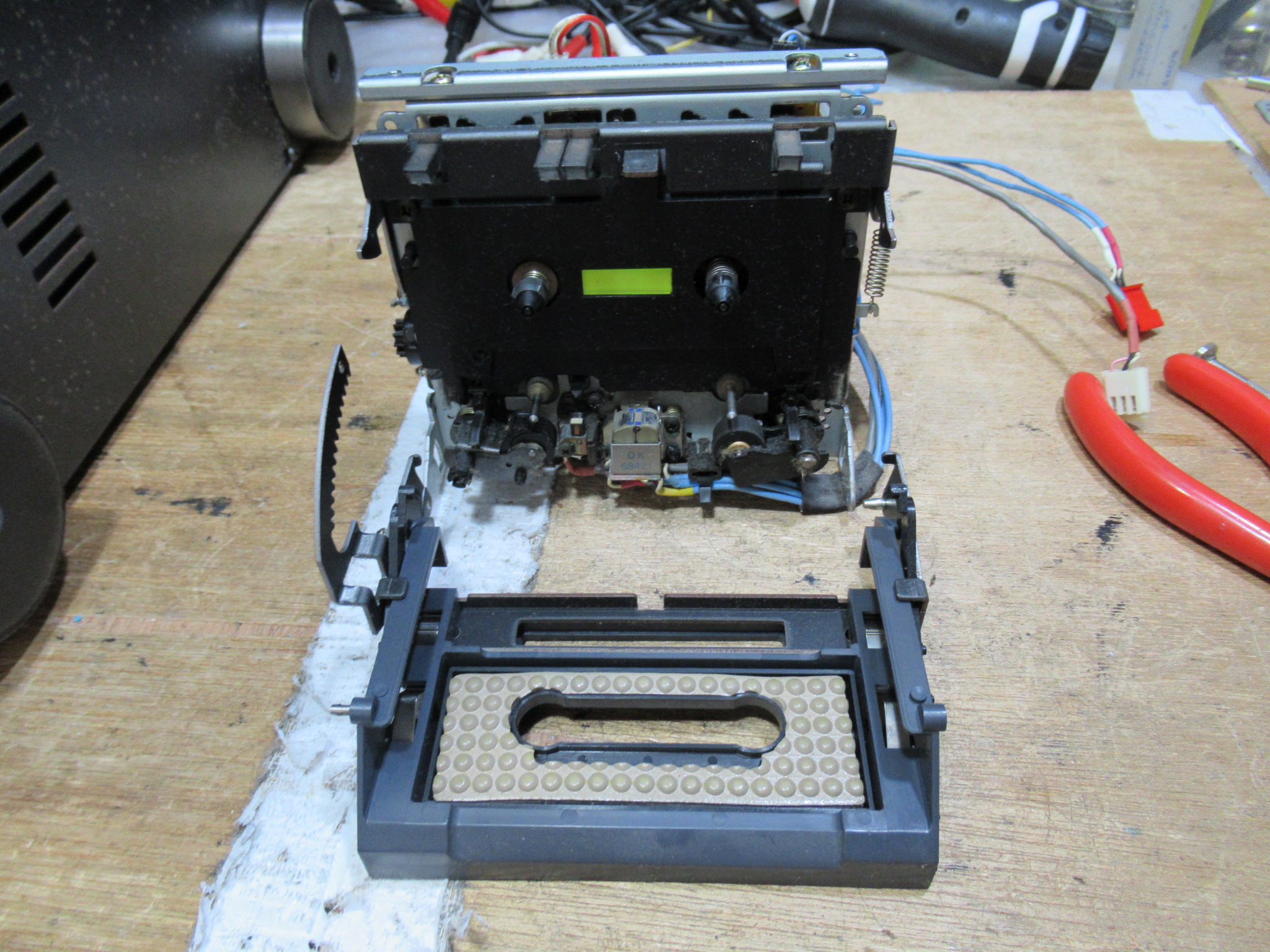

カセットホルダーを切り離し、

ピンチローラー、アイドラーを取り外します。

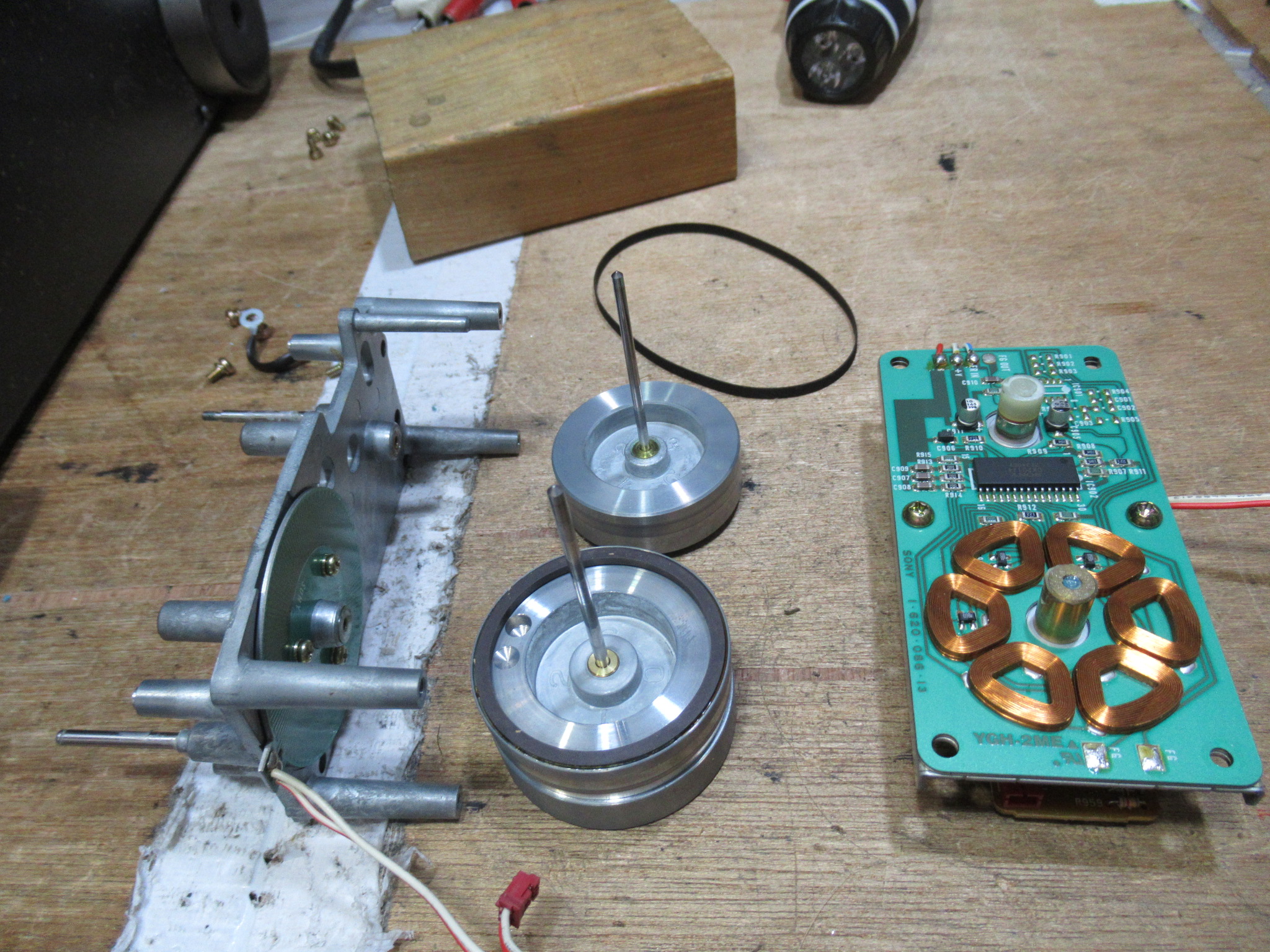

キャプスタンモーターを切り離し、分解します。

基板面の電解コンデンサーを交換します。

メカのフロント部を分解します。

ベルトは溶けてモータープーリーに巻き付いていました。

新しいベルトを仮掛けします。

ローターリーエンコーダーを分解します。

接点を研磨清掃し、元通りに組み立てます。

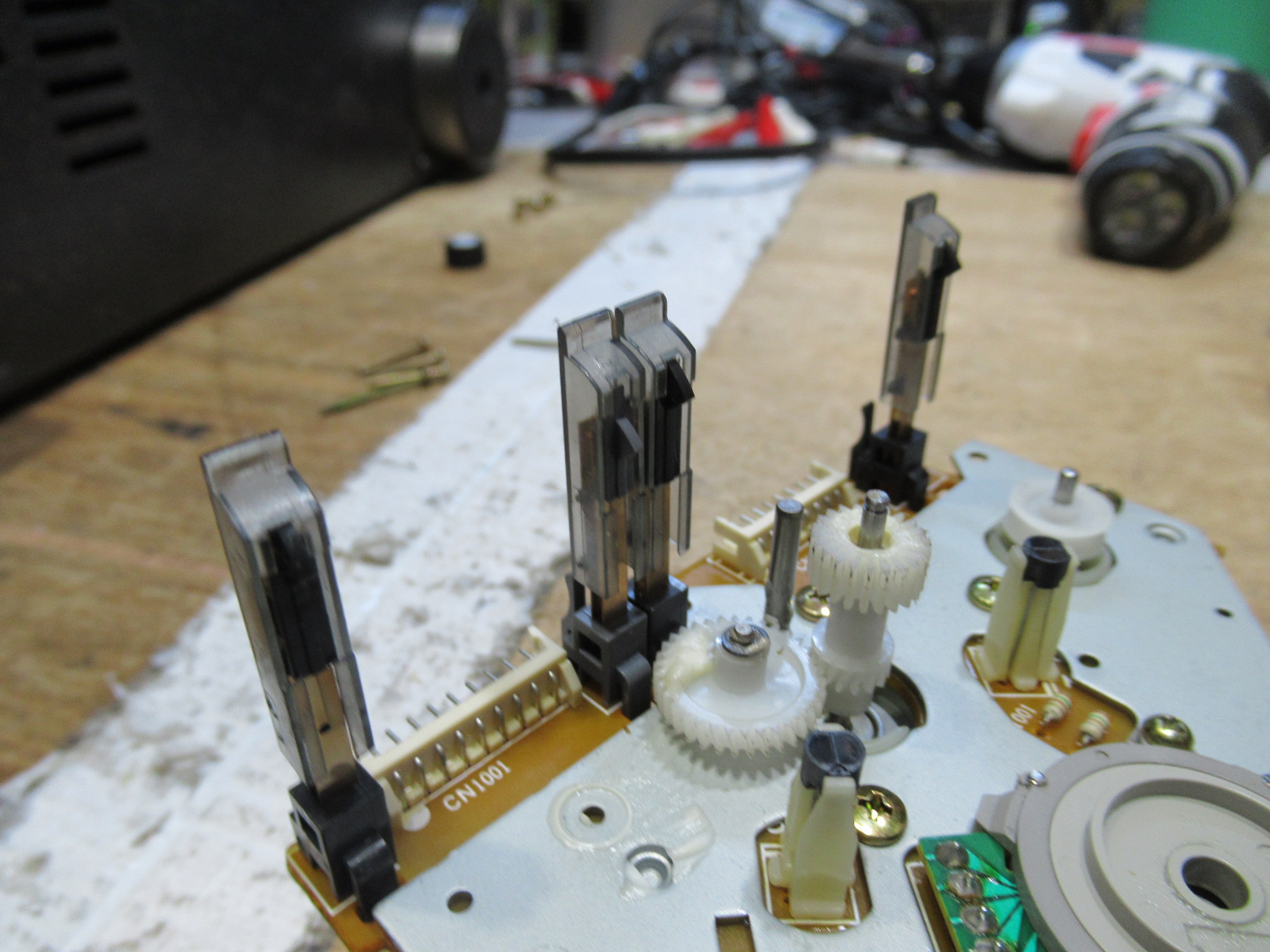

テープ検出スイッチの接点を清掃します。

組み立てに移ります。

この状態で仮掛けしてあったベルトをプーリーに掛け直します。

キャプスタンモーターを組み付けます。

ピンチローラーは左右とも交換します。

左側の痛みが顕著です。

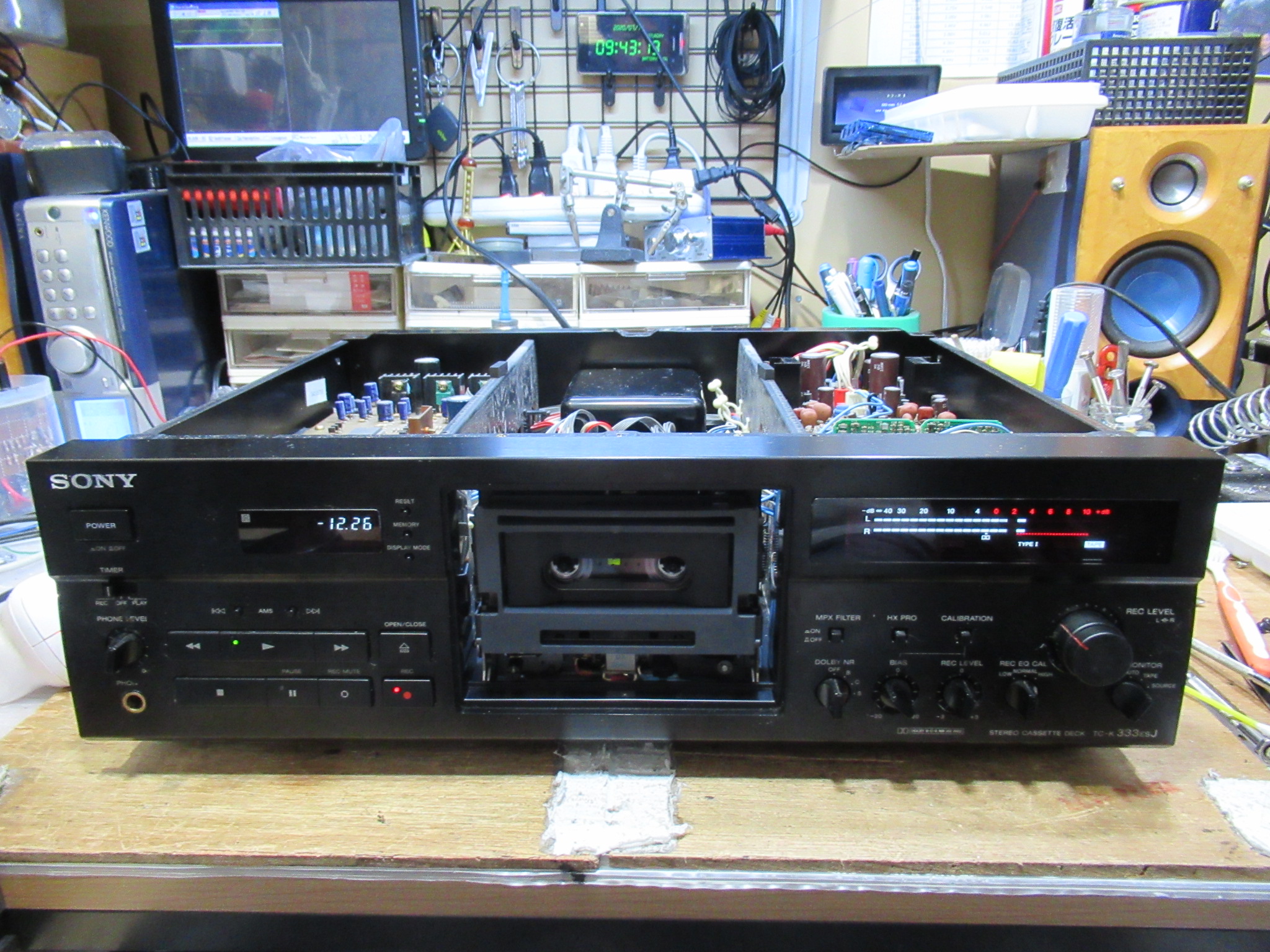

メカの整備が完了しましたので、本体に戻して動作テストを行います。

点検調整に移ります。315Hzのテープを再生してテープ速度の点検を行います。許容値内に収まっています。

ミラーカセットを用いてテープの走行状態を目視で点検します。

ヘッドアジマスを調整します。

バイアス調整を行い、左右同レベルの信号を入力します。それを録音再生モニターし、レベルとバランスの調整を行います。

数種類のテープを用いて録音再生状態を確認し、完成です。
