TC-K222ESL

SONY TC-K222ESL

投稿日:

今日はSONYの3ヘッドカセットデッキ、TC-K222ESLの修理を行います。

電源を入れると「キュッキュッ・・・・」という異音が鳴り続けます。キャプスタンのオイル切れでしょうか?また、操作はまったく受け付けません。

カバーを開けます。

222ESLと222ESAは、必ず点検しなければならない箇所があります。指で指しているのは、アースラインの銅板です。

基板を丸ごと取り外します。

熱による収縮により、先ほどの銅板の半田にクラックが発生します。この機体は無事でしたが、半田を盛ります。

ついでに入出力端子の半田も盛ります。

メカを取り出します。

0

カセットホルダーと化粧パネルを切り離します。

アイドラーとピンローラーを取り外します。

キャプスタンモーターを切り離します。

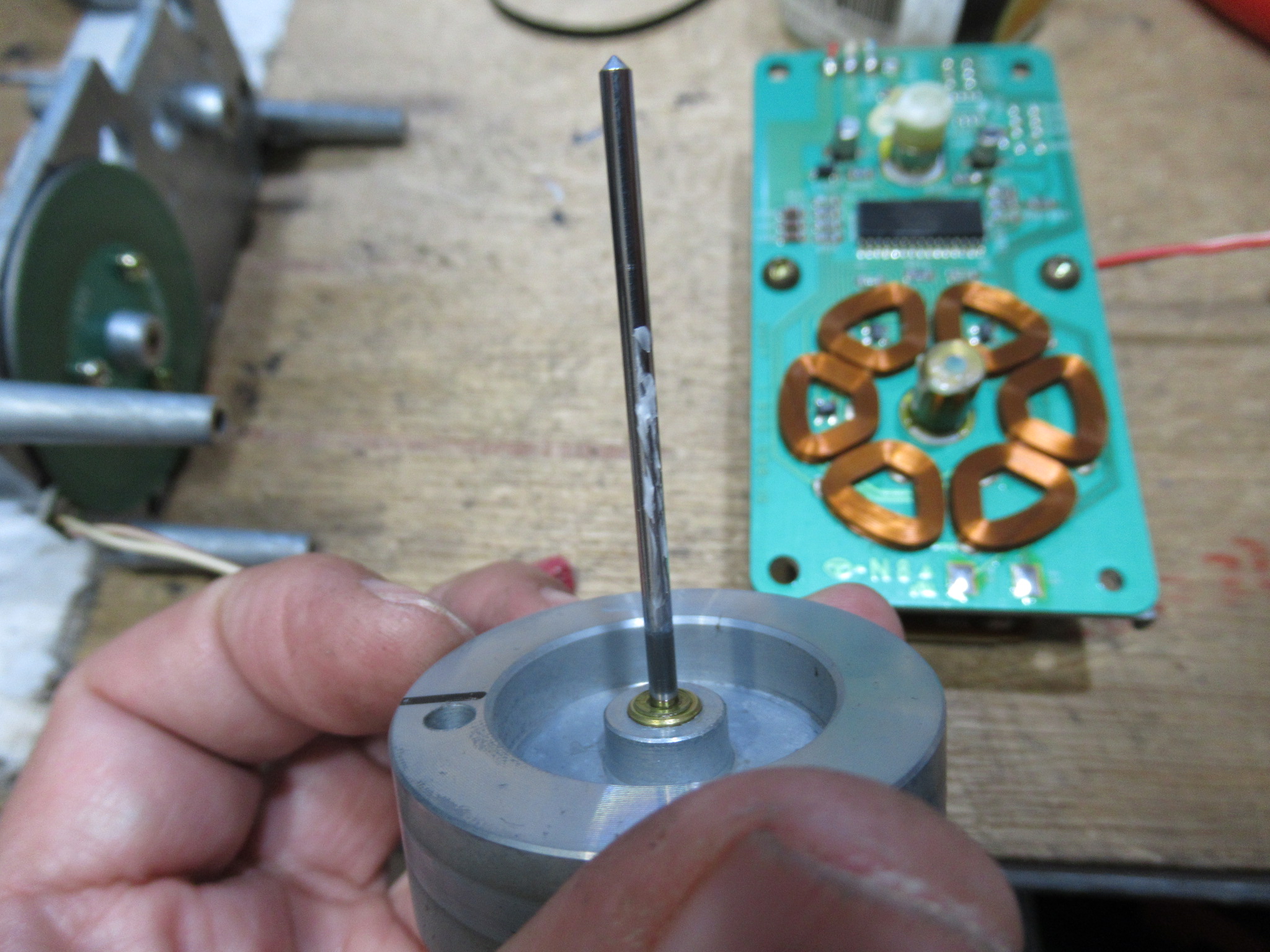

モーターを分解し、シャフト部にグリスを塗布します。

モーター基板面の電解コンデンサーの端子が液漏れにより汚れています。

リードタイプと置換します。

新しいベルトに交換し組み立てます。

メカのフロント部を分解します。

ベルトが溶けてプーリーに巻き付いています。

アルコールで除去清掃します。

新しいベルトを仮掛けします。

ローターリーエンコーダーを取り外して、

分解清掃します。

テープ検出スイッチの接点を清掃します。

元通りに組み立てます。

劣化したピンチローラーを新品交換します。

左側はコアが簡単に抜けるほど劣化していました。

メカの整備が完了したので本体に組み付けて動作テストを行います。

ミラーカセットを用いてテープの走行状態を目視で点検します。

315Hzのテープを再生してテープ速度の点検を行います。

ヘッドアジマスに大きな狂いはありませんでした。右は調整後です。

バイアス調整を行い、左右同レベルの信号を入力します。それを録音再生モニターし、バランス調整を行います。

最後にCDを録音し聴感で音質を確認し、完成です。調子の良い222ESLは、普及機でありながら高級機を凌ぐ性能を発揮します。
