TC-K222ESL

SONY TC-K222ESL

投稿日:

先日に続きTC-K222ESLの修理です。

10年ほど前に故障し、不動状態のままだったということです。

トレイが半開きになっている、と思ったら、

リッドのツメの上部2か所が折れていました。これを完全に治すとなると交換しかありませんが、パーツ入手はかなり困難です。

下部2か所のツメが健在ですので、そのままでも使用には差し支えありませんが、簡易的にツメを補修します。

カバーを開けてメカを取り出します。メイン基板の点検は後ほど行います。

テープが閉じ込められています。向かって左側のプレートを取り外すとトレイが完全に開きます。

カセットホルダーと化粧パネルを取り外します。

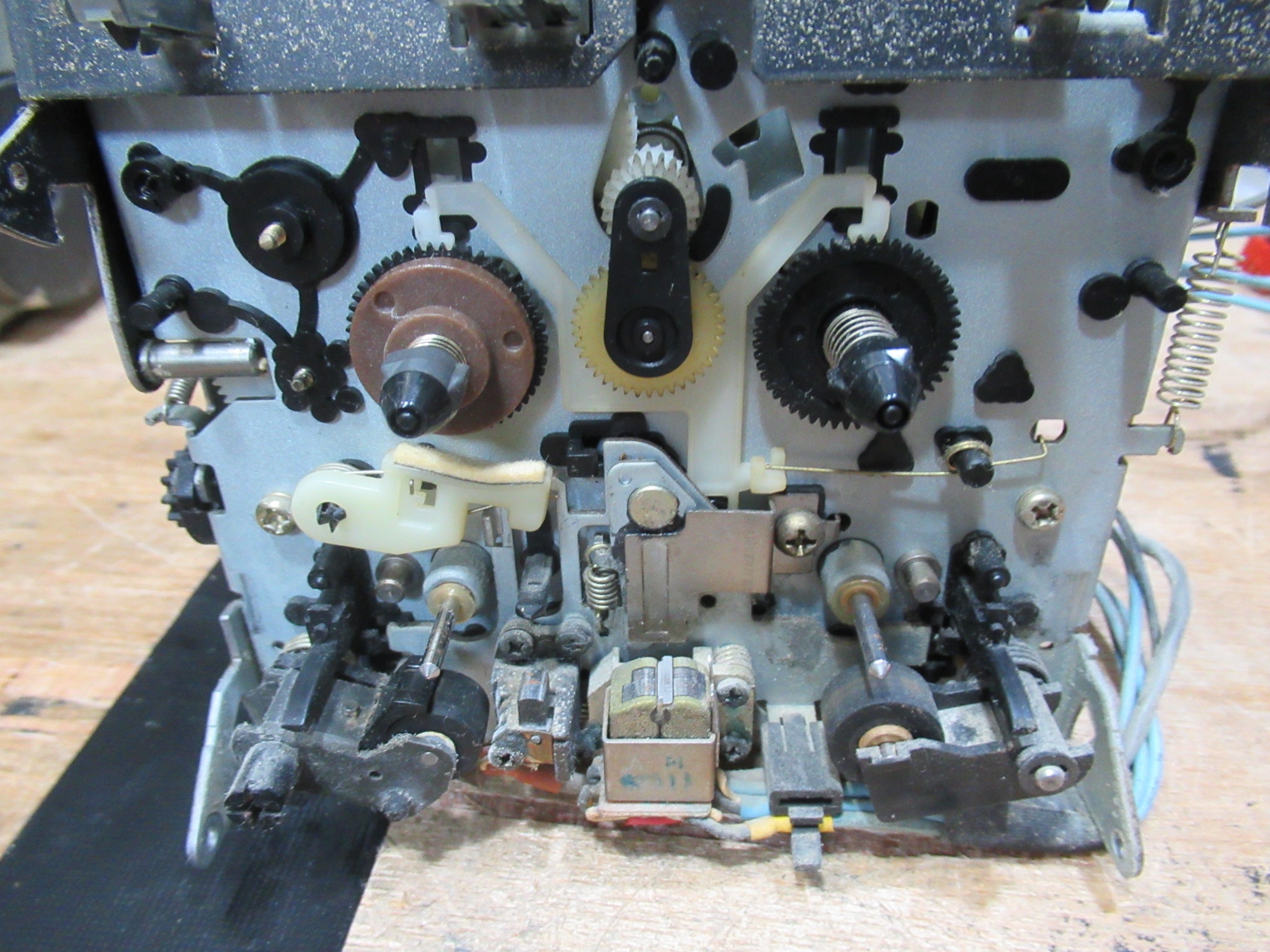

アイドラー、ピンチローラーアームを取り外します。

キャプスタンモーターを切り離します。

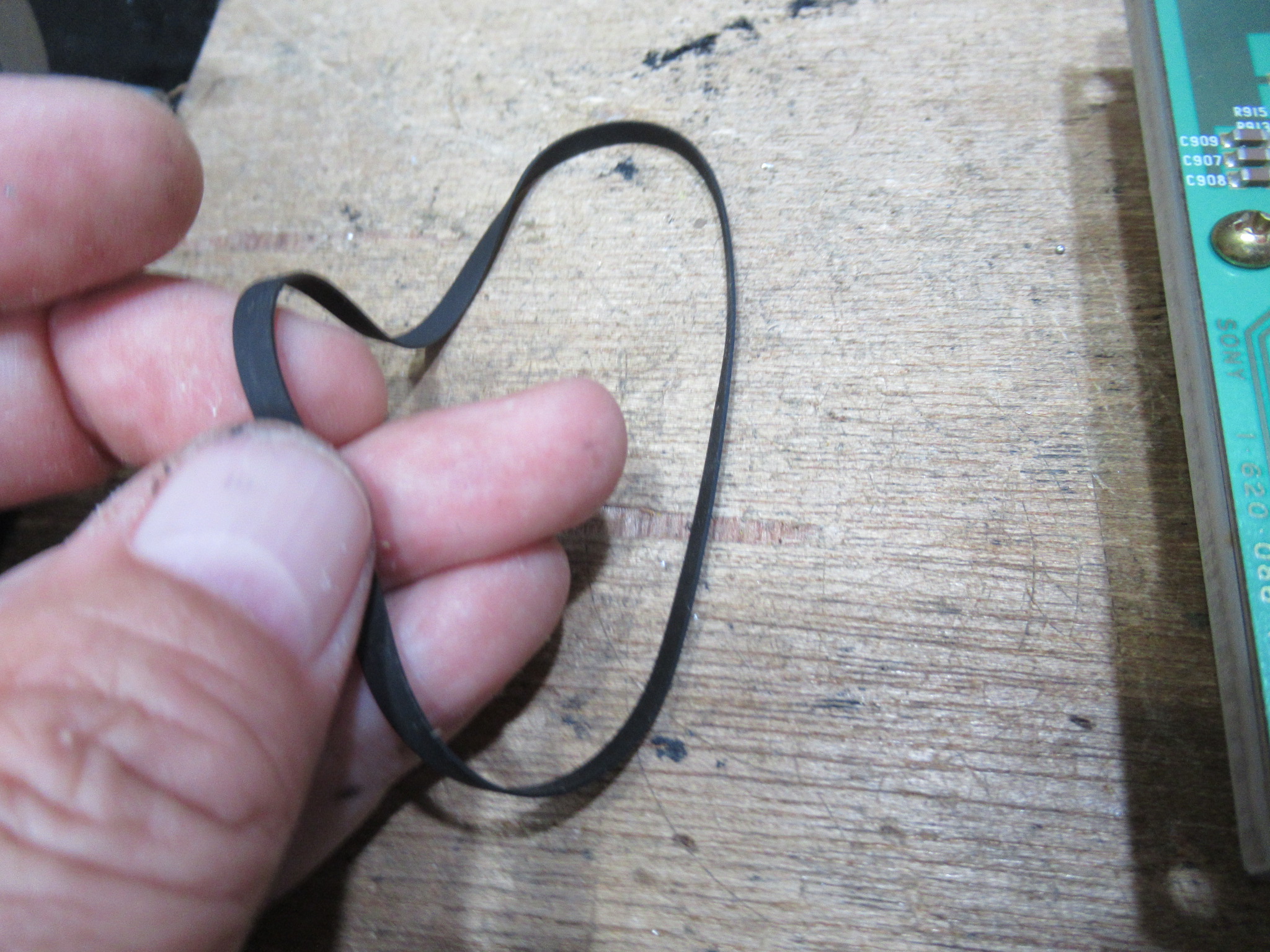

この機種では珍しく、キャプスタンベルトが加水分解を起こして柔らかくなっています。一度交換歴があるのでしょうか?

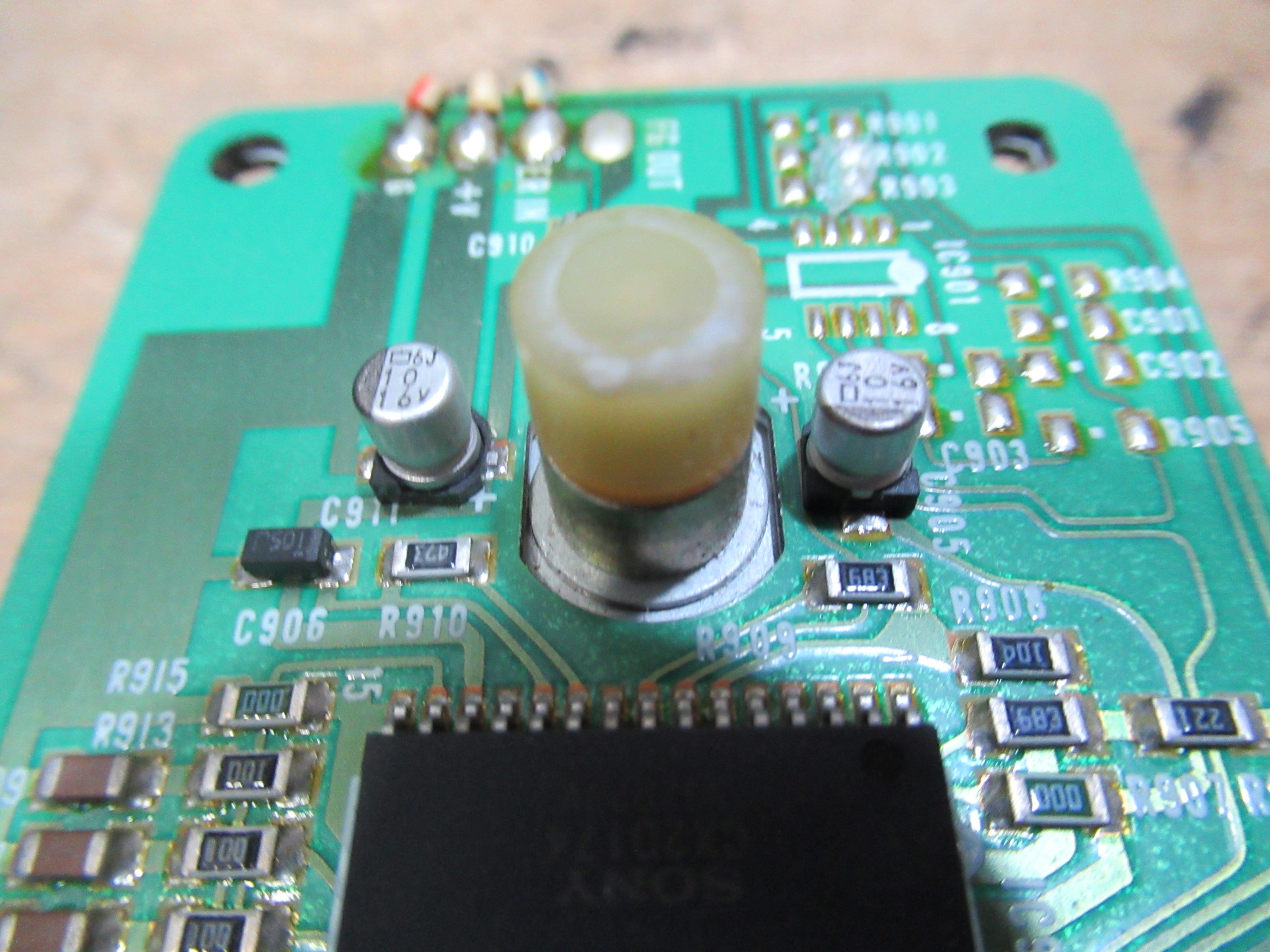

これも珍しく、電解コンデンサーに液漏れが起きていません。

トラブル予防のため新品に交換します。

シャフトにグリスを塗布し、新しいベルトを掛けて組み立てます。

消去ヘッドに錆が出ていますので研磨材を用いて除去します。

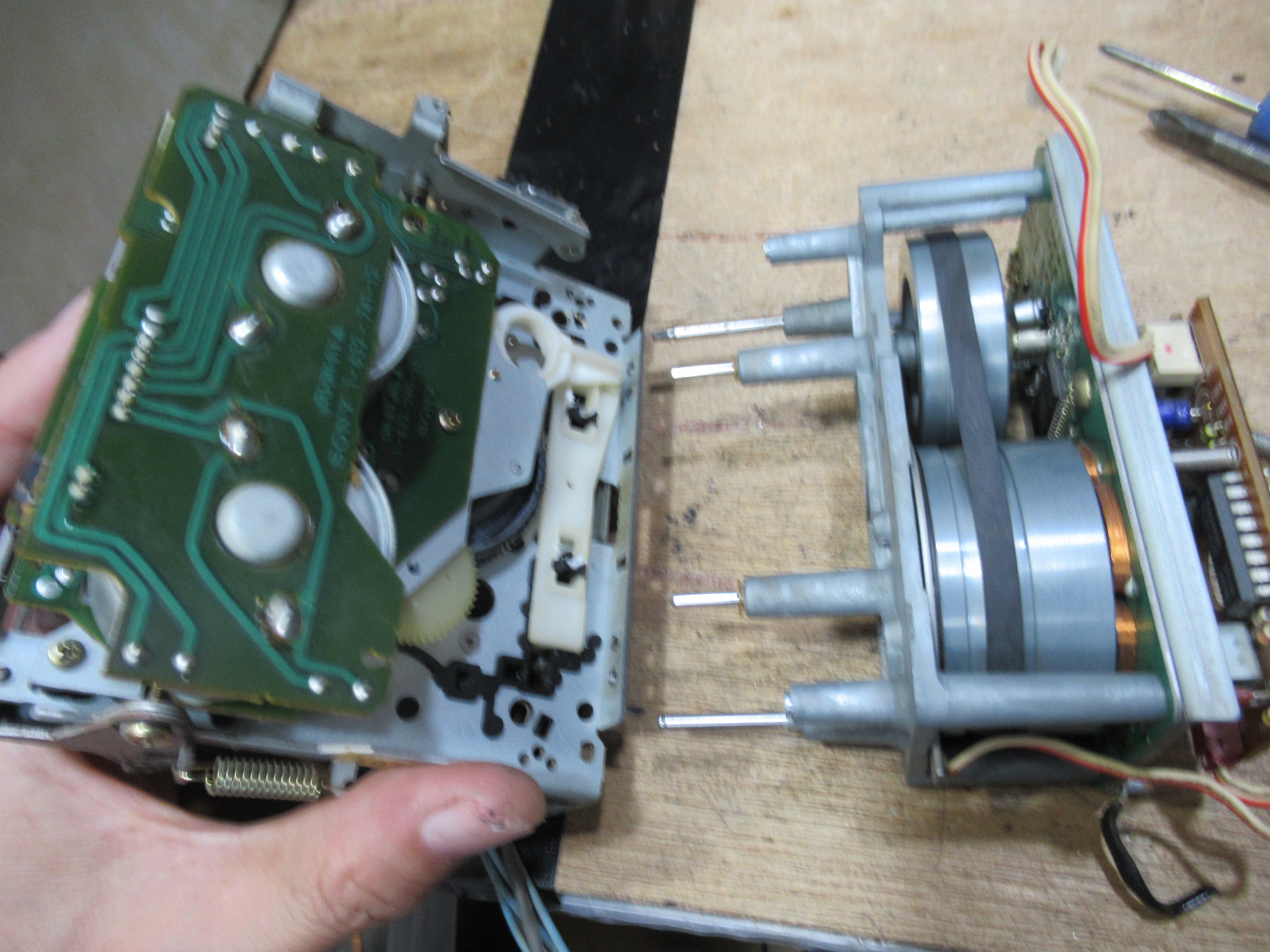

メカフロント部を分解します。

個々のベルトも加水分解を起こして強度が低下しています。

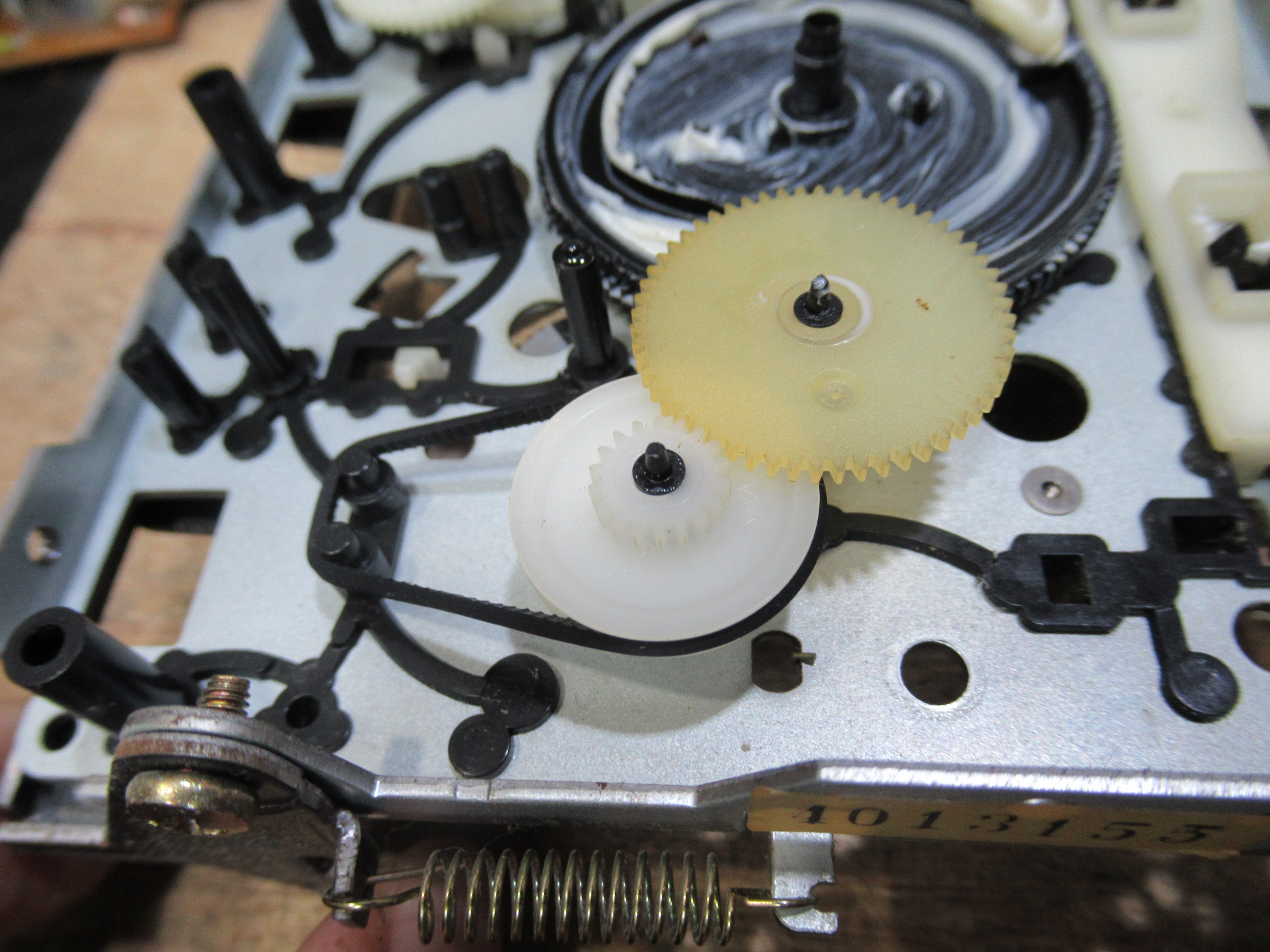

プーリーを清掃し、新しいベルトを仮掛けします。

ローターリーエンコーダーを取り外して分解します。

清掃後の写真を撮り忘れましたが、あまり汚れは見られませんでした。

テープ検出スイッチの接点を清掃します。

順番に組み立てていきます。

ピンチローラーは左右とも交換です。

メカの整備が完了しました。

動作状態を確認します。

少し前に同型機を修理した際にも記事に書きましたが、222ESLと222ESAは、必ず基板の点検を行います。指で指している銅板(アース)の接触不良が起こりやすいためです。

ところが、製造時からなのか、修理されたのかわかりませんが、通常よりも半田が多く盛られ、異状は認められませんでした。

調整に移ります。ミラーカセットを用いてテープの走行状態を目視で点検します。

315Hzのテープを再生してテープ速度が許容値内であるか確認します。

ヘッドアジマスの点検調整を行います。ほぼ狂いはありませんでした。

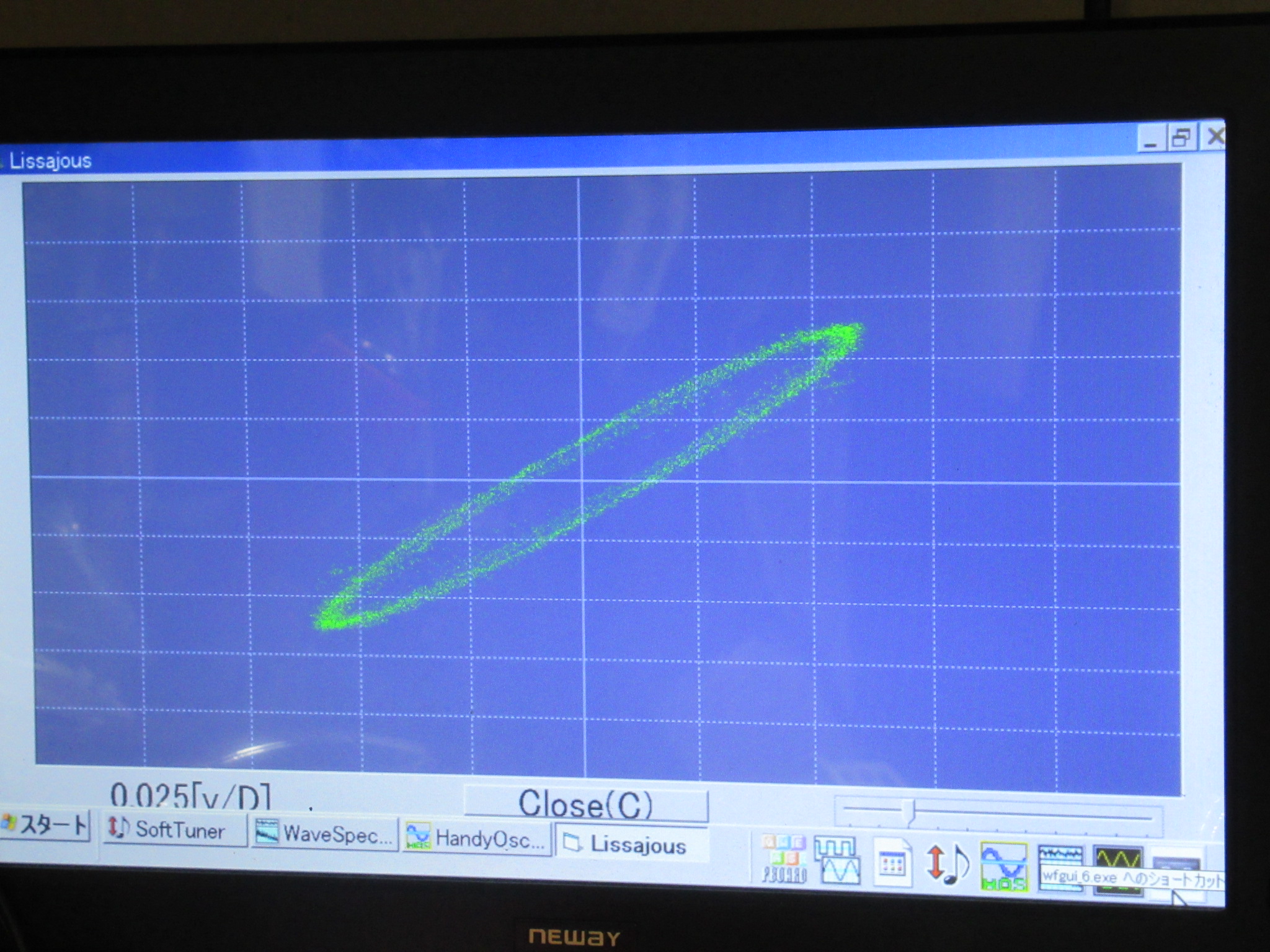

バイアス調整を行い、左右同レベルの信号を入力します。それを録音再生モニターし、バランス調整を行います。

数種類のテープを用いて録音状態を確認し、完成です。
