DTC-77ES

SONY DTC-77ES トレイ開閉不可

投稿日:

SONYの4ヘッドDATデッキ、DTC-77ESです。

トレイが開かなくなったということです。

リモコンも反応しません。

そもそも電源ONで即CAUTION表示ですので、動くはずがありません。

メカを取り出して、ほかの機体に接続してみます。症状は変わりませんので、メカ部分の故障であることが確定しました。

ローディングモーターに接続されているコネクタを外してみました。すると、電源ON後のCAUTION表示は無くなりました。この辺りに故障が発生しているようです。

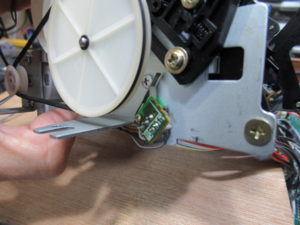

トレイが「開」または「閉」であることを検知するためのスイッチは、それぞれ1ケずつあります。そのうち、「閉」を検知するためのスイッチが常時ONになっていました。

そのスイッチを交換すると、正常に復帰しました。少し前にDTC-57ESでもこの型のスイッチ故障を修理しましたが、これからこういった故障が増えるのでしょうね。

分解整備を行います。

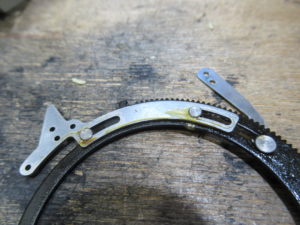

リングギヤの可動部が中途半端な位置で固着してます。

メカを分解していきます。

製造時に塗られたグリスが固まっています。

清掃&再グリスしました。可動部が滑らかにスライドします。

リングギヤを取り付け、スムーズに回転する位置に調整します。

ベルトを新品交換します。残りのギヤもグリスを施しながら組み付けます。

ヘッド周りを点検します。純正のスポンジ製ヘッドクリーナーが見えます。

カセットホルダーを取り外します。

スポンジは変質しボロボロです。アームごと撤去します。

ヘッドの回りにカスが散らばっています。

変質したスポンジによりヘッド表面が荒れています。爪楊枝など柔らかいもので除去します。

ピンチローラーの状態は良好です。

メカを本体に組み付けて、録音再生機能のチェックを行います。

完成しました。
