TD-V931

VICTOR TD-V931

投稿日:

VICTORのフラッグシップモデルTD-V931です。

オーナー様が学生時代にバイトして手に入れたデッキということです。私も若い頃に同じような経験をしていますので、いつもより気合が入ります。

再生は可能ですが、

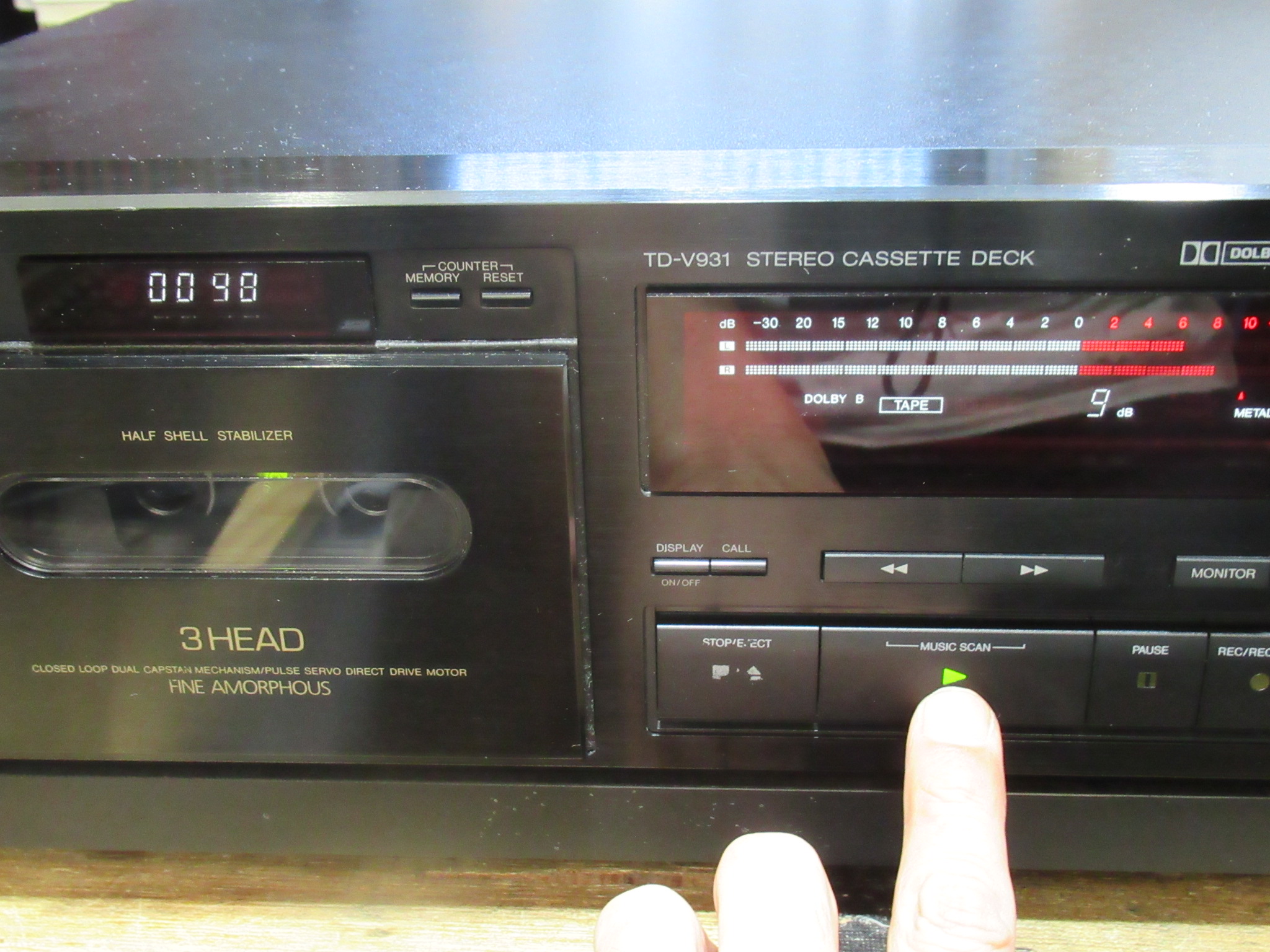

早送り巻き戻しができないという定番の故障です。また、再生を開始するとディスプレイが消えるということでしたが、

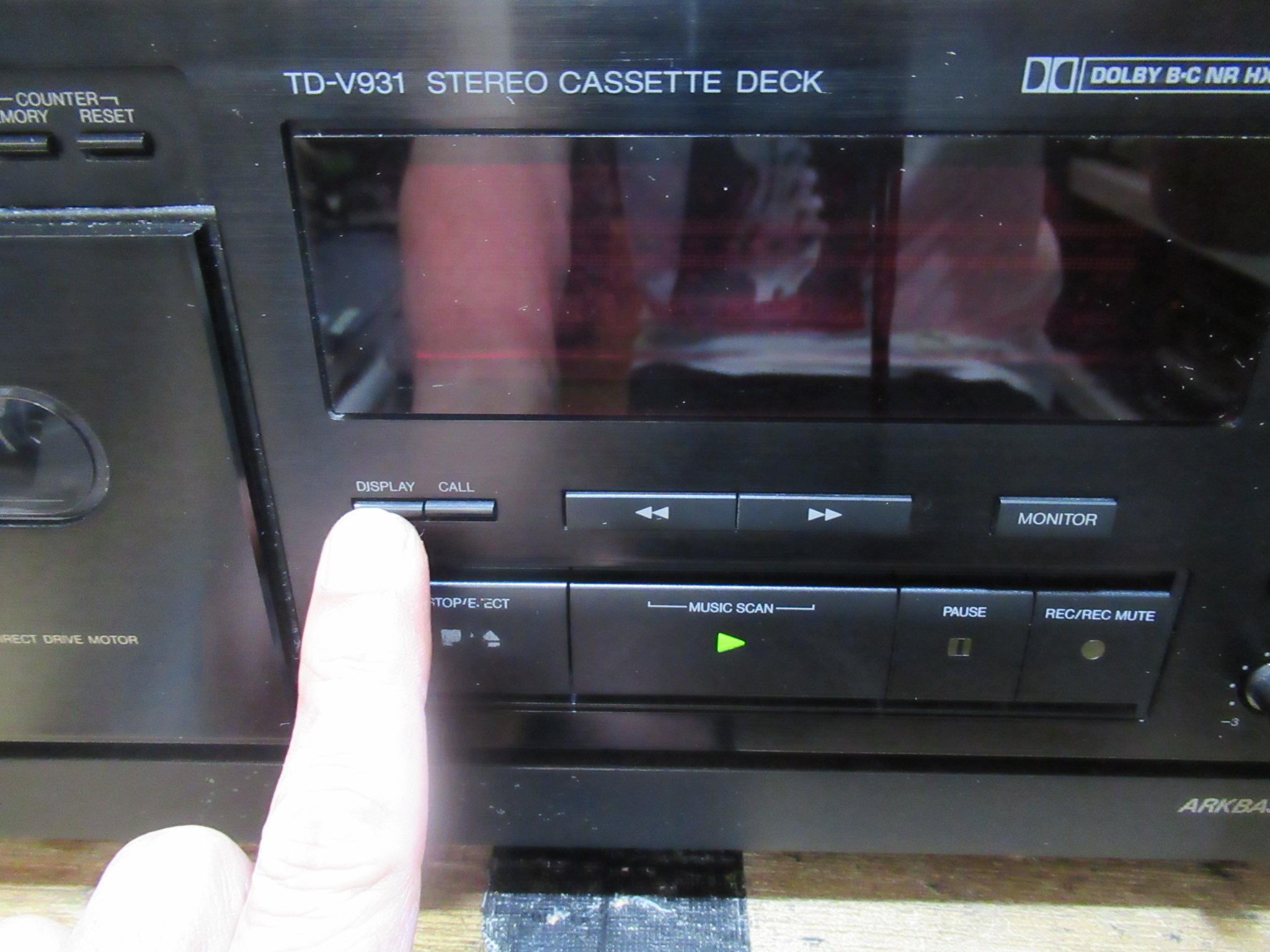

「DISPLAY ON/OFF」ボタンを押すと、そのような状態になります。オーナー様にも確認しましたが、おそらく、動作確認の際に誤ってボタンに触れたのが原因と考えられます。

再生が不安定というお話もありましたが、特に問題はありません。録音もVOLにガリは見られますが正常です。

カバーを開けました。

TD-VやTD-Rシリーズでは、似たようなメカを採用していますが、この機種とV731は、メカがトレイ一体型のケースに収納されていて、メカの脱着が容易です。

メカを取り出します。

FL管の真空引きした箇所は非常に脆いので、破損防止のため養生します。

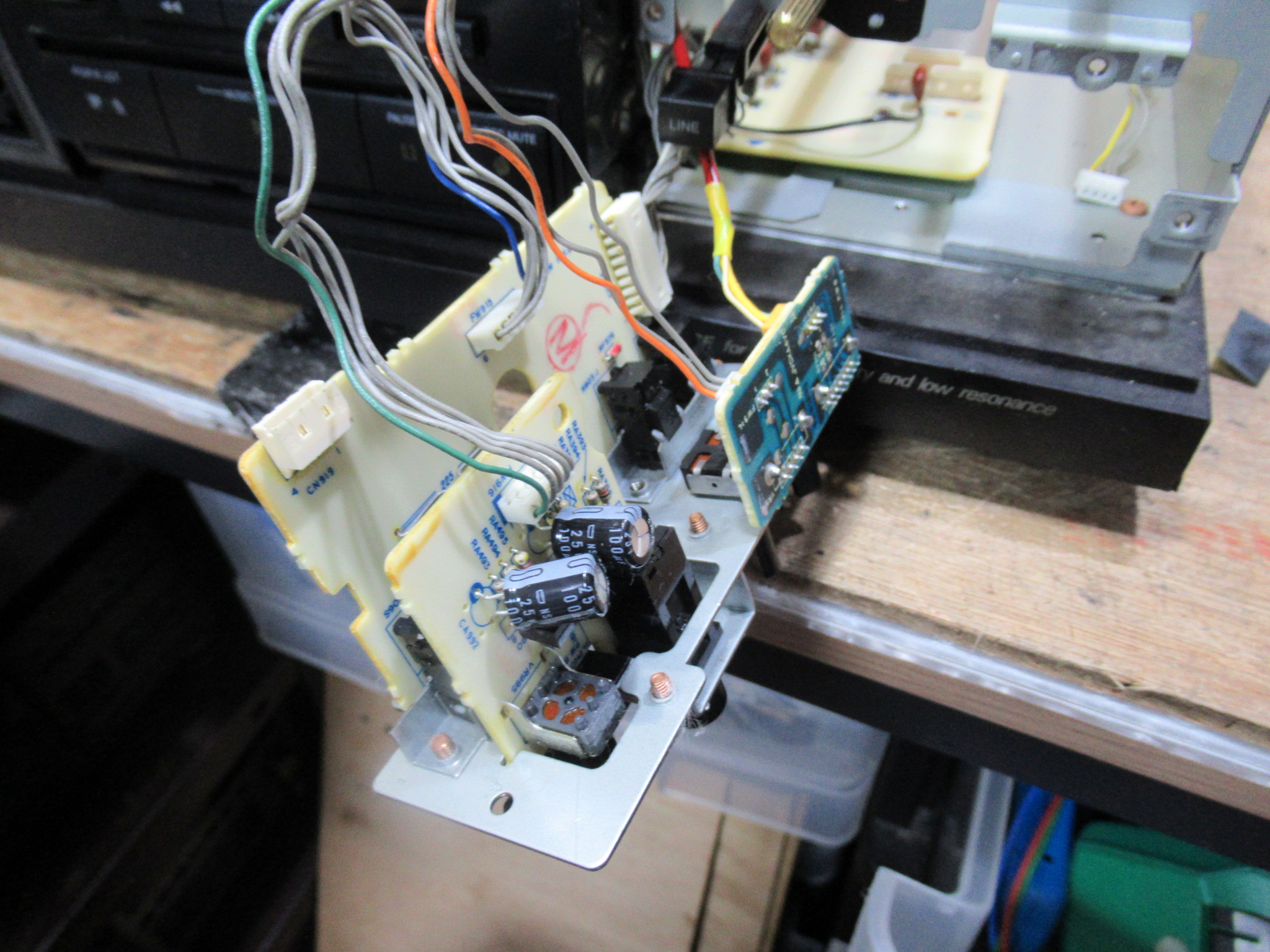

メカ上部の基板は作業の邪魔になりますので取り外します。

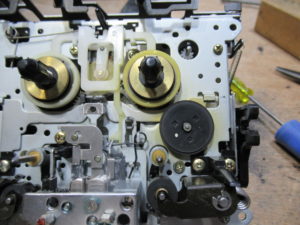

左右リールの間にあるアイドラーギヤの後ろに隠れているギヤがおそらく欠けています。また、ヘッドの上下を行うためのギヤ(右写真)も同じ材質でできていますのでそのうち欠けてしまいます。

モーターごと取り外します。

予想通りギヤが完全に欠けています。

もう片方のギヤも取り外し時に破損しました。

代替ギヤを取り付けます。

メカ背面です。

キャプスタンモーター基板の電解コンデンサーは既に交換済みでした。

ベルトは表面がスベスベになっていますので、新品交換します。

再生用のアイドラーです。

取り外して、表面を研磨し専用クリーナーで処理します。

ピンチローラーも同様に処置します。

メカを元に戻します。

テープ走行状態は良好です。

VOLの隙間から接点復活剤を注入し、ガリを解消します。

315Hzのテープを再生して速度の点検を行います。問題ありません。

再生ヘッドのアジマスの狂いはほぼありません。

録音ヘッドアジマスも点検し、録再バランスを調整します。

聴感テストを行った際に、ヘッドホンVOLに酷いガリがあることが分かりました。

ヘッドホンVOLにたどり着くにはフロントパネル脱着が必要です。この機種は、底板としてアークベースが取り付けられていますので、フロントパネルは内側で固定されています。

上面2底面3本左右6本のビスを緩め、パネルを取り外します。

PIONEERのデッキと同じタイプのVOLです。SONYで採用されている青色のVOLもガリが発生しますが、このタイプはさらにそれを上回るガリが発生します。背面の隙間から接点復活剤を注入し、9割程度回復しました。

数種類のテープで録再テストを行い完成です。
