DTC-77ES

SONY DTC-77ES

投稿日:

SONYのDATデッキ、DTC-77ESです。

DATデッキは圧倒的に2ヘッド機が多く、この機種はその中でも数少ない4ヘッド機ですが、録音再生同時モニターができますので重宝します。この機体は、オークションで入手したものの、ノイズ混じりの再生音ということです。

酷いデジタルノイズが常時再生音に混じります。

カバーを開けて点検します。

テープガイドが所定の位置の手前で止まっています。メカの固着が原因です。

メカを降ろします。

裏返して基板を取り外します。

どんどん分解します。

左右テープガイドを駆動するリングギヤです。

可動部に塗布されたグリスが固まっています。

古いグリスをCRCで溶かしながら除去し、シリコングリスを微量塗布します。

ギヤ類を組み付けます。スムーズに動作するか点検します。

硬化変形したベルトを新品交換します。

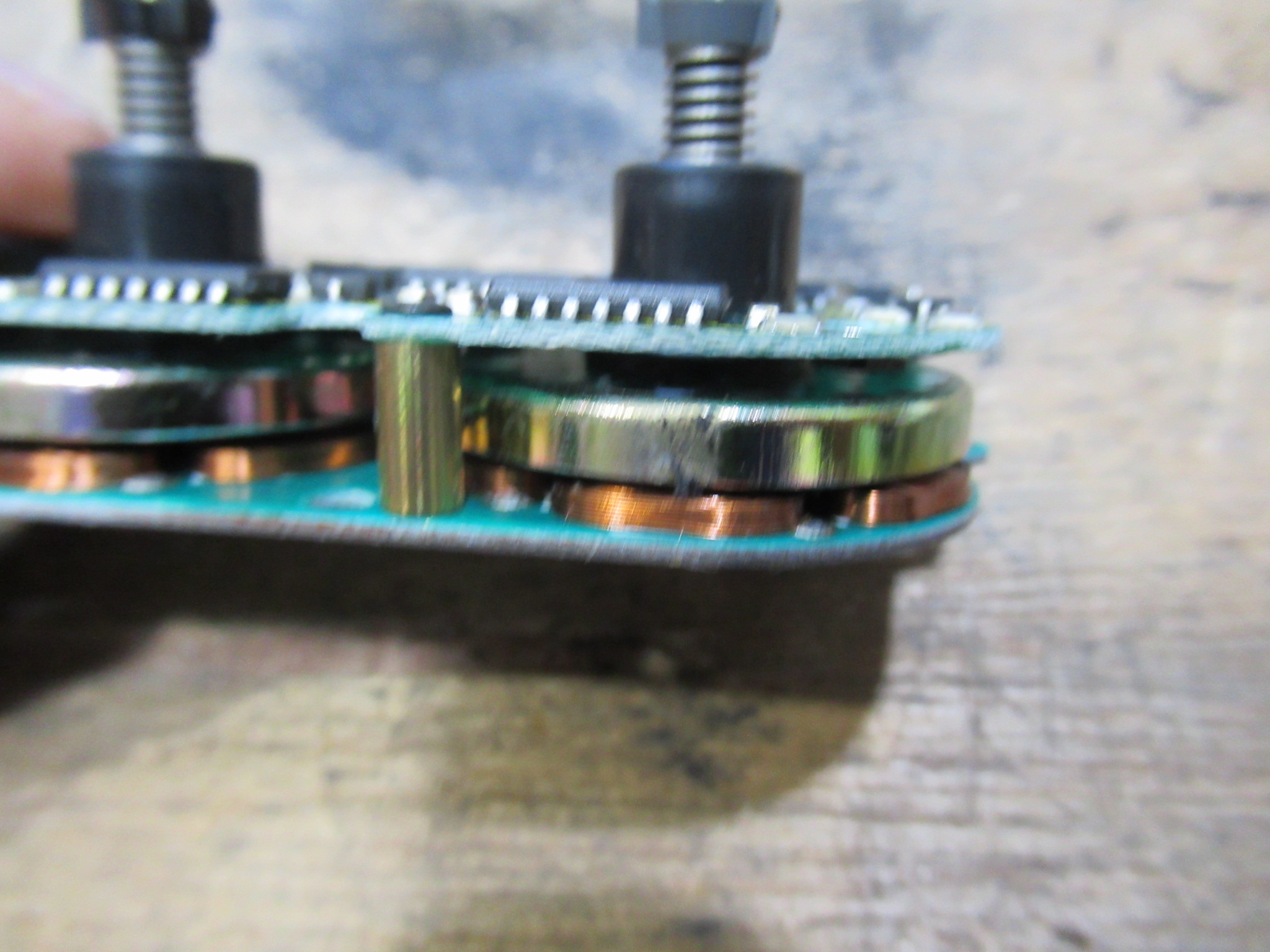

2DDリールメカです。ブレーキのパッドが剥がれて貼り付いています。

ブレーキを分解します。

このパッドが剥がれかけています。

パッドを貼り換えました。

カセットホルダーを切り離します。

不要となったヘッドクリーナーのアームを撤去します。

ピンチローラーです。弾力がありますので再利用可能ですが、専用クリーナーで処理します。

メカの整備が完了しましたので、本体に仮接続して動作テストです。ノイズは無くなりました。

次の作業に移ります。フロントパネルを取り外します。

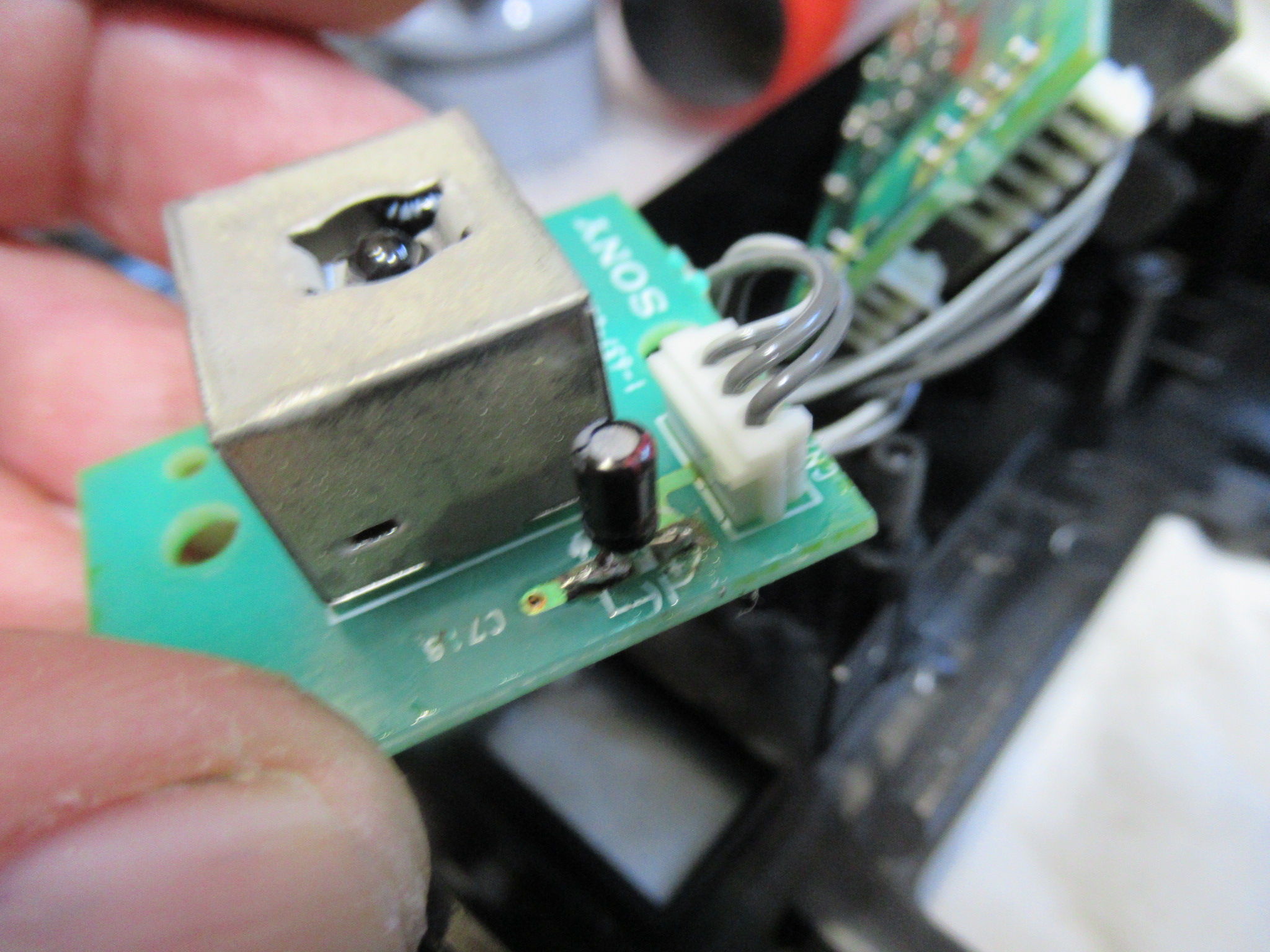

リモコンの受光基板です。

電解コンデンサーの端子が液漏れで汚れています。新品に交換します。

次はディスプレイ基板です。

ここにも液漏れしているコンデンサーがあります。このまま放置すると操作スイッチの接触不良の原因になりますので、

すべて交換します。

スイッチが正常に動作するか確認します。

入出力別、モード別の録音再生状態の確認を行い、修理完了です。
