TC-KA5ES

SONY TC-KA5ES

投稿日:

SONYのTC-KA5ESの修理依頼をいただきました。

十数年ぶりに使用しようとしたところ、不動状態いなっていたということです。

電源をONにすると、内部で十秒程度モーター音が鳴り響き、その後はまったく無反応状態です。

カバーを開けます。内部からトレイのロックを解除し、リッドを取り外します。

底板を取り外します。メカが固定されているこのプレートを少し緩めないとメカの脱着ができません。

メカを取り出しました。

メカ内部のモードベルトが溶けて切れています。

カセットホルダーと化粧パネルを取り外します。

アイドラーとピンチローラーを取り外します。

キャプスタンモーターを切り離します。

キャプスタンモーターを分解します。

キャプスタンのシャフトにグリスを塗布し、新しいベルトを掛けます。

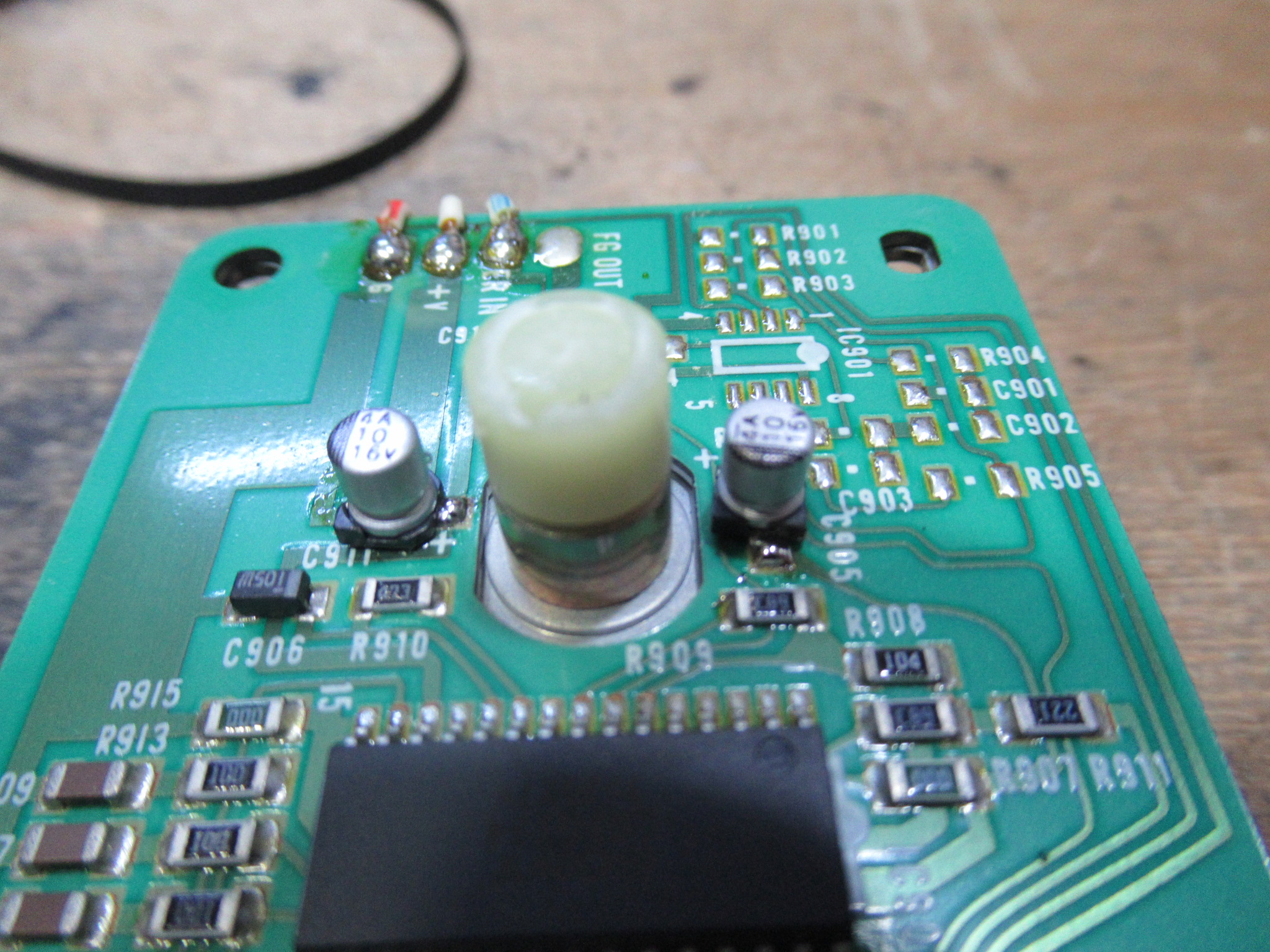

モーター基板の電解コンデンサーに液漏れは見られませんが、

予防保全措置として新品交換します。

キャプスタンモーターのメンテナンスは以上です。

メカのフロント部を分解します。

ベルトが溶けてプーリーに巻き付いています。

洗剤でクリーニングします。

ロータリーエンコーダーを分解します。

汚れた接点を研磨清掃し、スライド接点専用グリスを塗布します。

テープポジション検出スイッチの接点を清掃します

順番に組み立てます。

ピンチローラーは表面に液状のものがにじみ出ています。新品交換します。

元通りに組み立てます。

本体に組み付けて動作テストを行います。

ミラーカセットを用いてテープの走行状況を目視点検します。

315Hzのテープを再生して速度の点検を行います。

ヘッドアジマスの調整を行います。

左右同レベルの信号を入力し、それを録音再生モニターしバランス調整を行います。

RECVOLにガリが見られます。

フロントパネルを脱着してVOLの側面の穴から接点復活剤を注入します。

最後に複数のテープで録音再生状況を確認し、完成です。
