TC-K555ESL

SONY TC-K555ESL リフレッシュメニュー

投稿日:

本日は、SONYの3ヘッドカセットデッキ、TC-K555ESLの「リフレッシュメニュー」+「ピンチローラー交換」を行います。

この機種は、我が家でも時々メンテナンスを受けながら現役として活躍しています。

トレイは開きますが、ヘッドが上がらず再生不可です。

フラッグシップモデルですので、中身も銅メッキシャシ、大型コンデンサーと見た目が豪華です。

コネクタを切り離し、早速メカを取り出します。

カセットホルダー、化粧パネルを取り外します。

アイドラー、ピンチローラーを取り外します。左側のピンチローラーアームは、調整式になっていますので、取付位置を測定しておきます。

ピンチローラーを新品交換します。

キャプスタンモーターを切り離します。

モーターを分解します。

液漏れの見られる電解コンデンサーを交換します。

キャプスタンのシャフトにグリスを塗布し、新しいベルトを掛けてモーターを組み立てます。

メカのフロント部を分解します。

ベルトが加水分解で伸びきっています。

ベルトの掛かるプーリーを脱脂します。



新しいベルトを仮掛けします。

ロータリーエンコーダーを分解します。

接点を研磨清掃します。

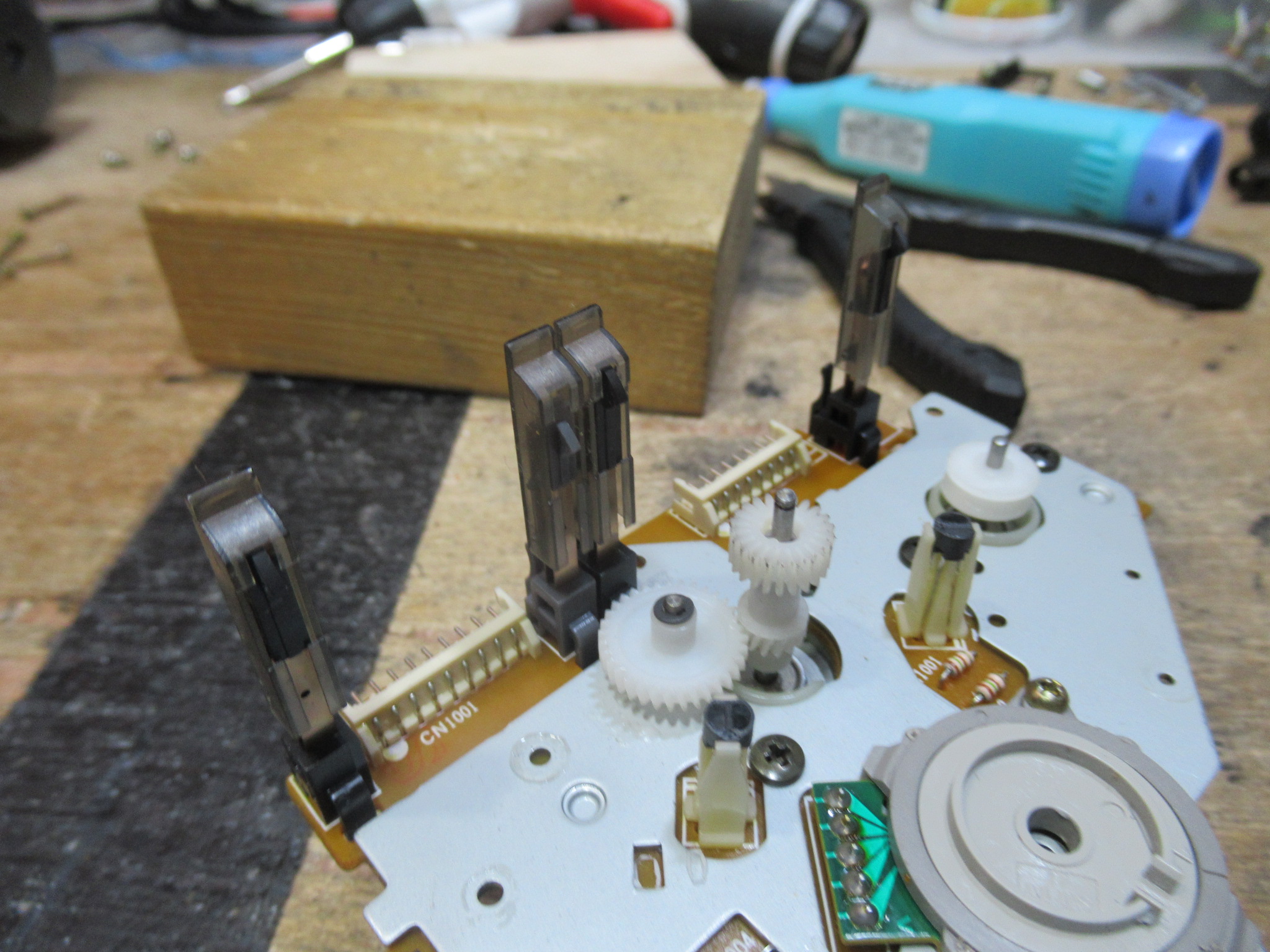

テープポジション検出スイッチの接点を清掃します。

メカを組み付けます。

ピンチローラーとアイドラーを取り付けます。

本体に組み込んで動作テストを行います。音が籠っていますが、この後調整を行います。

ミラーカセットを用いてテープの走行状態を目視で点検します。

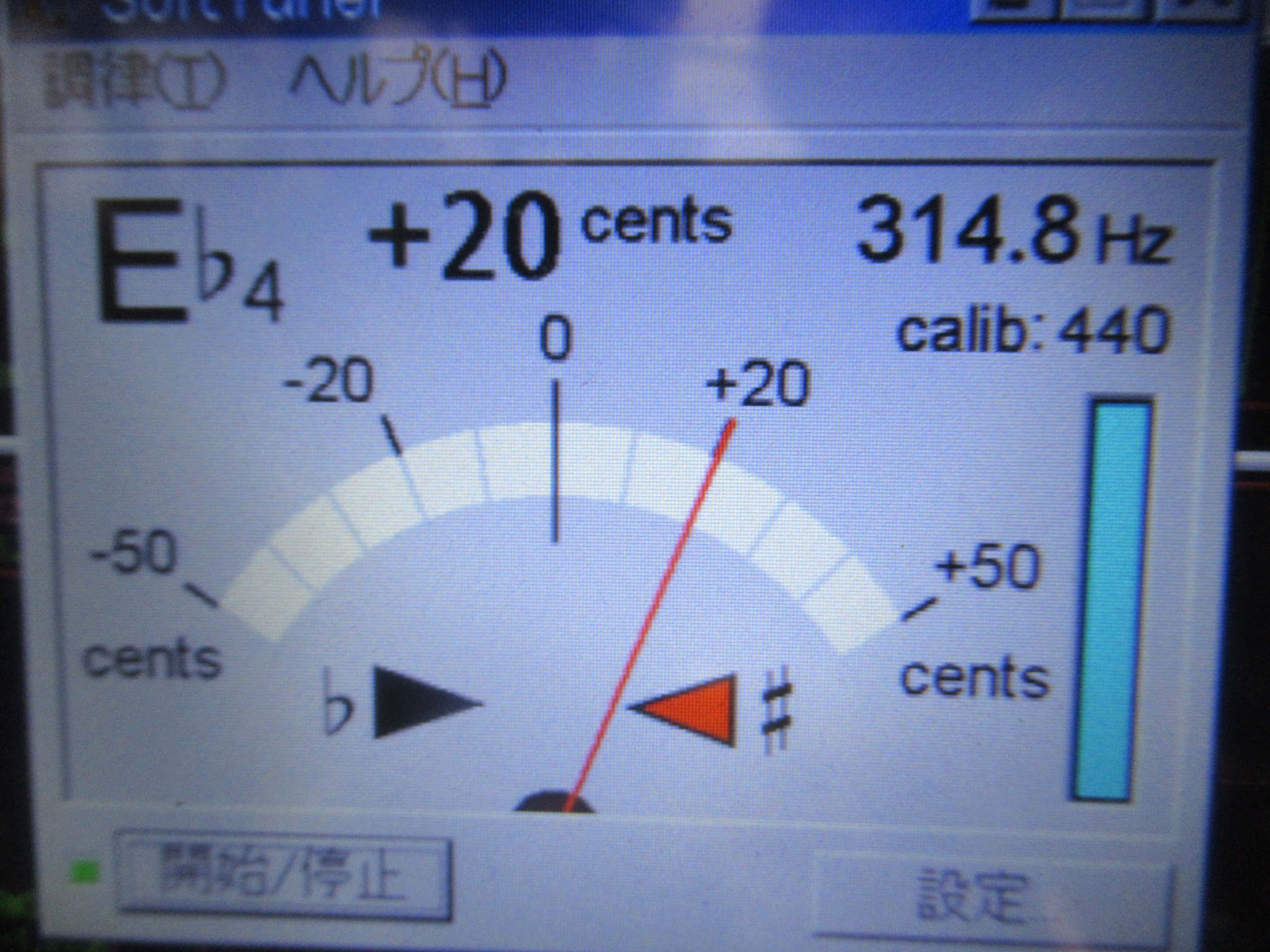

315Hzのテープを用いて速度の点検を行います。

ヘッドアジマスを点検します。音が籠っていたのはこれが原因です。調整後は高域の出力が大幅にアップしました。

左右同レベルの信号を入力し、それを録音再生モニターしバランス調整を行います。

複数のテープで録音再生状況を確認し、完成です。
