TC-K555ESL

SONY TC-K555ESL リッド固定用ツメ破損

投稿日:

SONYのTC-K555ESLです。

リッドがテープで押さえられています。

テープを剥がしました。リッド固定用の爪の下側が2か所とも折れています。

カバーを開けてメカを取り出します。

カセットホルダー側のツメを引っ掛けるピンは、上側が2か所とも折れています。つまり、リッドを固定するための4か所がすべて破損していることになります。

カセットホルダーと化粧パネルを取り外します。まずは爪の補修を行います。

径が0.7mmの鋼線を用意します。

ピンが折れた箇所に穴を開けます。1.8mmしか厚みがありませんので、慎重に行います。

先ほどの鋼線を差し込み、余った分は切断します。

次は、リッドの爪です。折れた爪も一緒に送っていただきましたが、接着面積が小さいため、これを接着しても強度面に不安が残ります。

そこで、薄い鋼板を切断し、加工します。

写真のように弾性接着剤で貼り付けます。これで破損した4か所の補修が完了です。

アイドラーとピンチローラーアームを取り外します。ピンチローラーの状態は良好です。

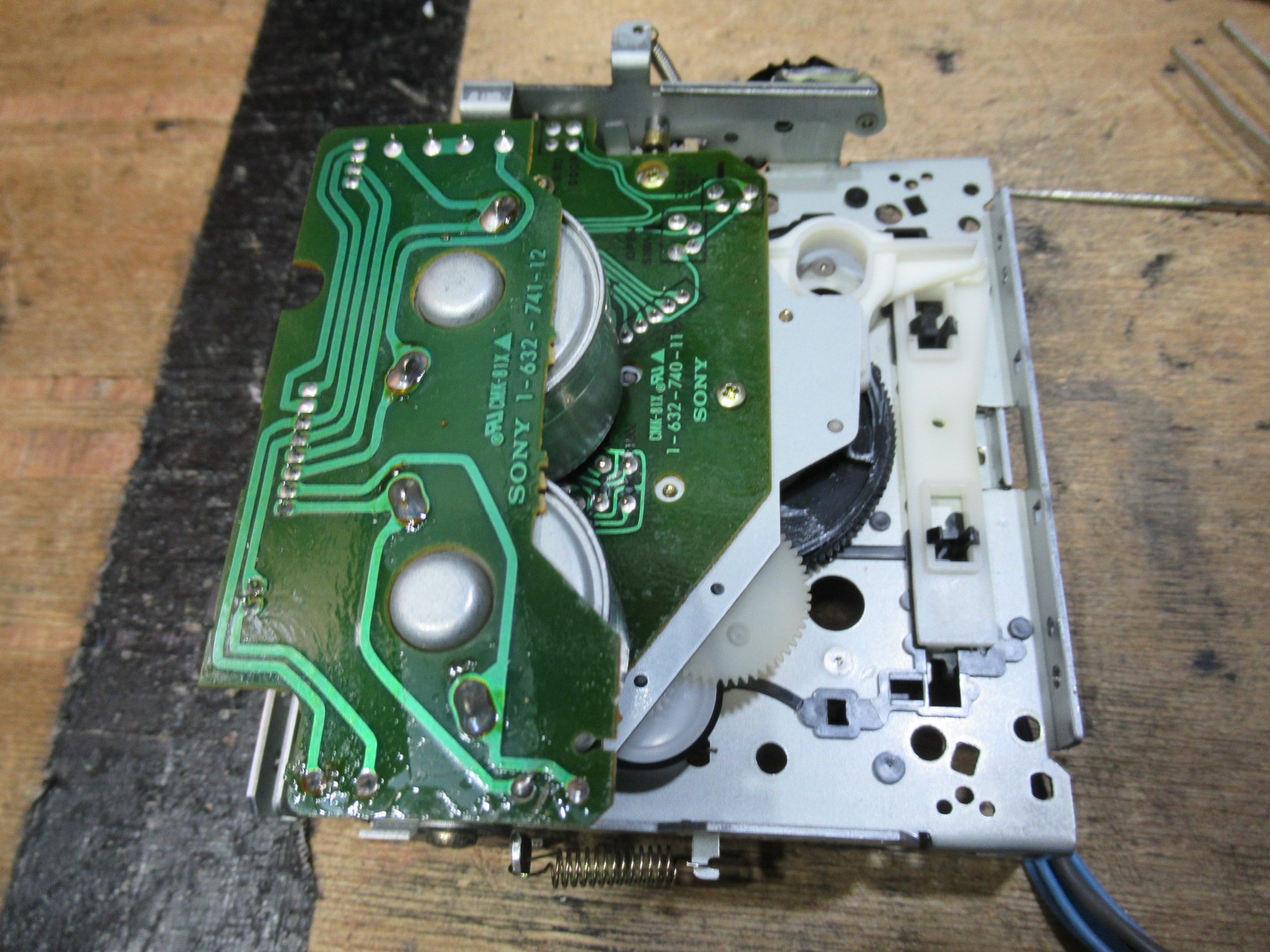

キャプスタンモーターを切り離します。

モーターを分解します。

モーター基板上の電解コンデンサーの端子が液漏れで汚れています。

端子とその周辺が腐食しています。

テスターで点検したところ、ドライバーで指しているところが腐食して断線していることが判明しました。

新しいコンデンサーを取り付け、断線している箇所と、断線しそうな箇所にバイパス処置を行います。

キャプスタンのシャフトにグリスを塗布し、新しいベルトを掛けて組み立てます。

メカのフロント部を分解します。

加水分解でベルトが伸びています。

プーリーを脱脂します。

新しいベルトを仮掛けします。組み立て時にモータープーリーに掛け直します。

ロータリーエンコーダーを分解します。

接点がかなり汚れています。研磨清掃し、スライド接点専用グリスを塗布します。

テープポジション検出スイッチの接点を清掃します。

元通り組み立てます。

メンテナンスの完了したメカを本体に組み付け、走行テストを行います。

ミラーカセットを用いてテープの走行状態を目視で点検します。

315Hzの信号が記録されたテープを再生し速度の点検を行います。

ヘッドアジマスは僅かな狂いです。右写真は調整後です。

左右同レベルの信号を入力し、それを録音再生モニターしてバランス調整を行います。

複数のテープで録音再生状況を確認し、完了です。
