TC-K555ESL

SONY TC-K555ESL

投稿日:

少し前に、当店のショッピングサイトからDATデッキを購入されたお客様から、カセットデッキの修理依頼をいただきました。

SONYのTC-K555ESLです。デザインも含め、個人的に好きなモデルです。

トレイが開きません。

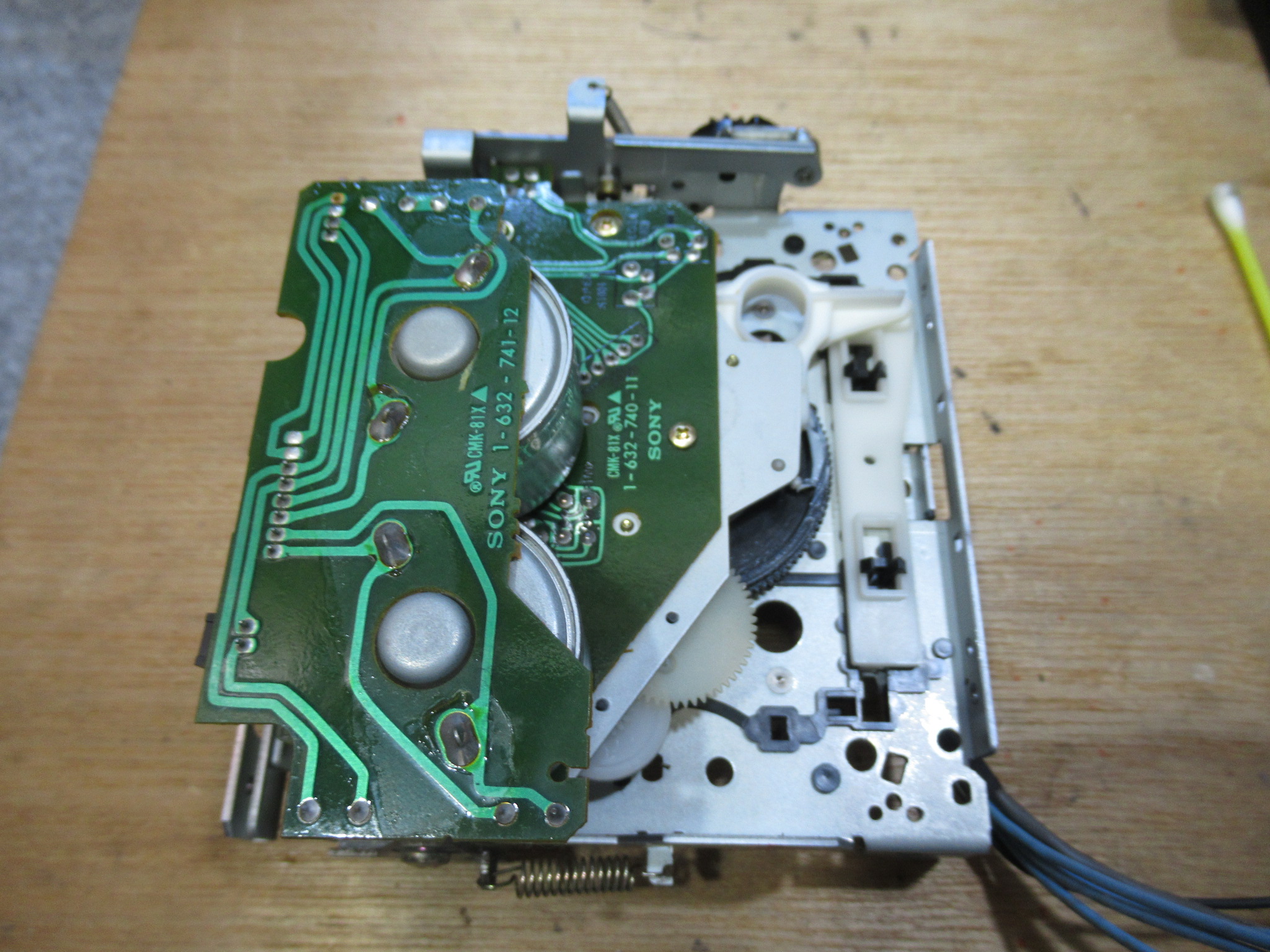

カバーを開けてメカを取り出します。

メカのフロント部を分解します。

ピンチローラーを交換します。表面はそれほどではありませんでしたが、コア抜けしていますので、このままではテープの巻き込み等のおそれがあります。

これでキャプスタンモーターを切り離すことができます。

キャプスタンモーターを分解します。

基板上のケミコンに液漏れが見られます。

電解液により基盤が損傷を受けています。断線はしていませんでしたが、念のためバイパスを設けます。

キャプスタンのシャフトにグリスを塗布し、新しいベルトを掛けて組み立てます。

メカのフロント部を分解します。

ベルトが溶けていました。

プーリーを脱脂し、新しいベルトを仮掛けします。

ロータリーエンコーダーを分解します。

接点を研磨清掃し、スライド接点専用グリスを塗布します。

テープポジション検出スイッチの接点を清掃します。

元通り組み立てます。

ヘッド表面が錆びています。ザラツキが無くなるまで磨きます。

メカの整備が完了しましたので、本体に載せて走行テストを行います。

ピンチローラー脱着後は、テープパス点検は必須作業です。

315Hzの信号が記録されたテープを再生し、速度の点検を行います。おおむね±1Hz以内が許容範囲ですのでOKです。

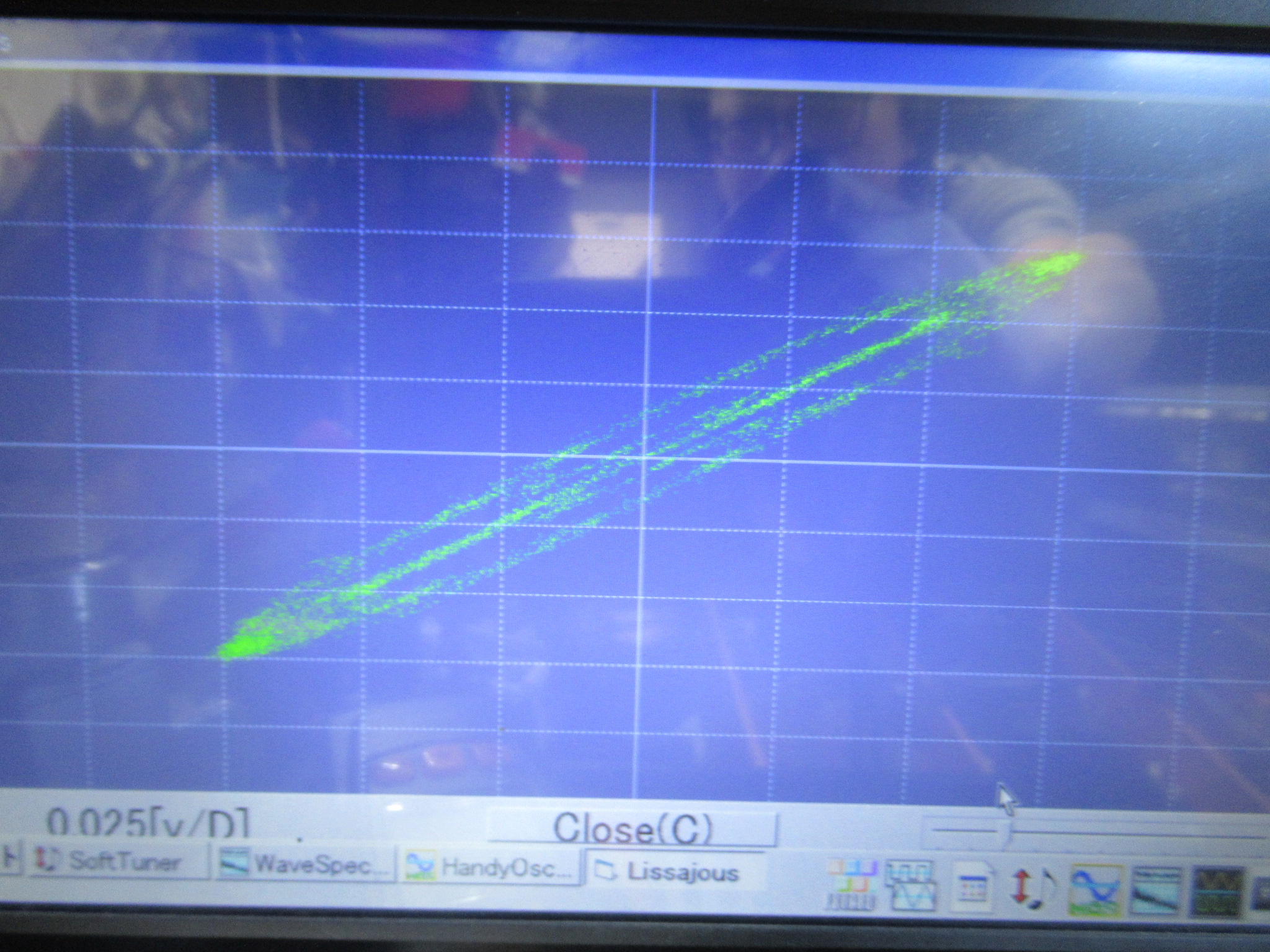

ヘッドアジマスの調整を行います。ヘッドの調整ネジ半回転ほどの狂いでした。

録再バランス調整を行います。

テープポジションの異なる数種類のテープで録音再生状況を確認し、完成です。
