TC-K222ESL

SONY TC-K222ESL

投稿日:

近郊の札幌市にお住まいの方からのご依頼です。

2年ほど前から不動となっていたということです。

モーター音は鳴りますが、トレイが開きません。

カバーを開けます。

メカと基板を取り外します。

この機種とESAは、まずは基板を修正します。アースラインとして銅板が用いられていますが、

その半田部にクラックが発生し、いずれ不具合が発生しますので、銅板の半田付け箇所すべてを補強します。また、折角ですので、入出力端子の半田箇所も補強します。

続いてメカのメンテナンスです。

ピンチローラーアームを脱着する際には、必ず元の位置を測定します。その結果、取付シャフトが抜け出していることがわかりました。

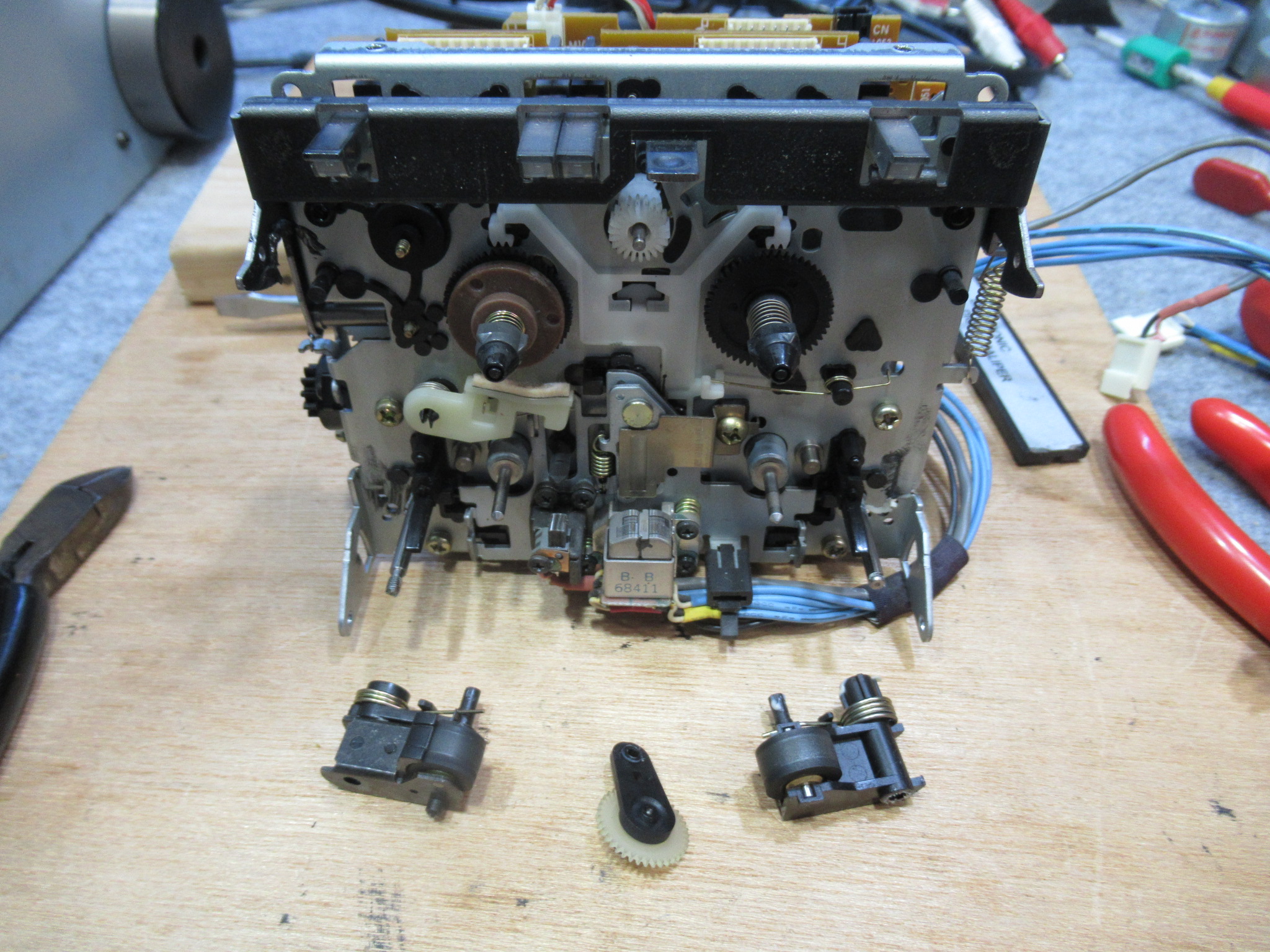

ピンチローラーアームとアイドラーを取り外します。

ピンチローラーを交換します。

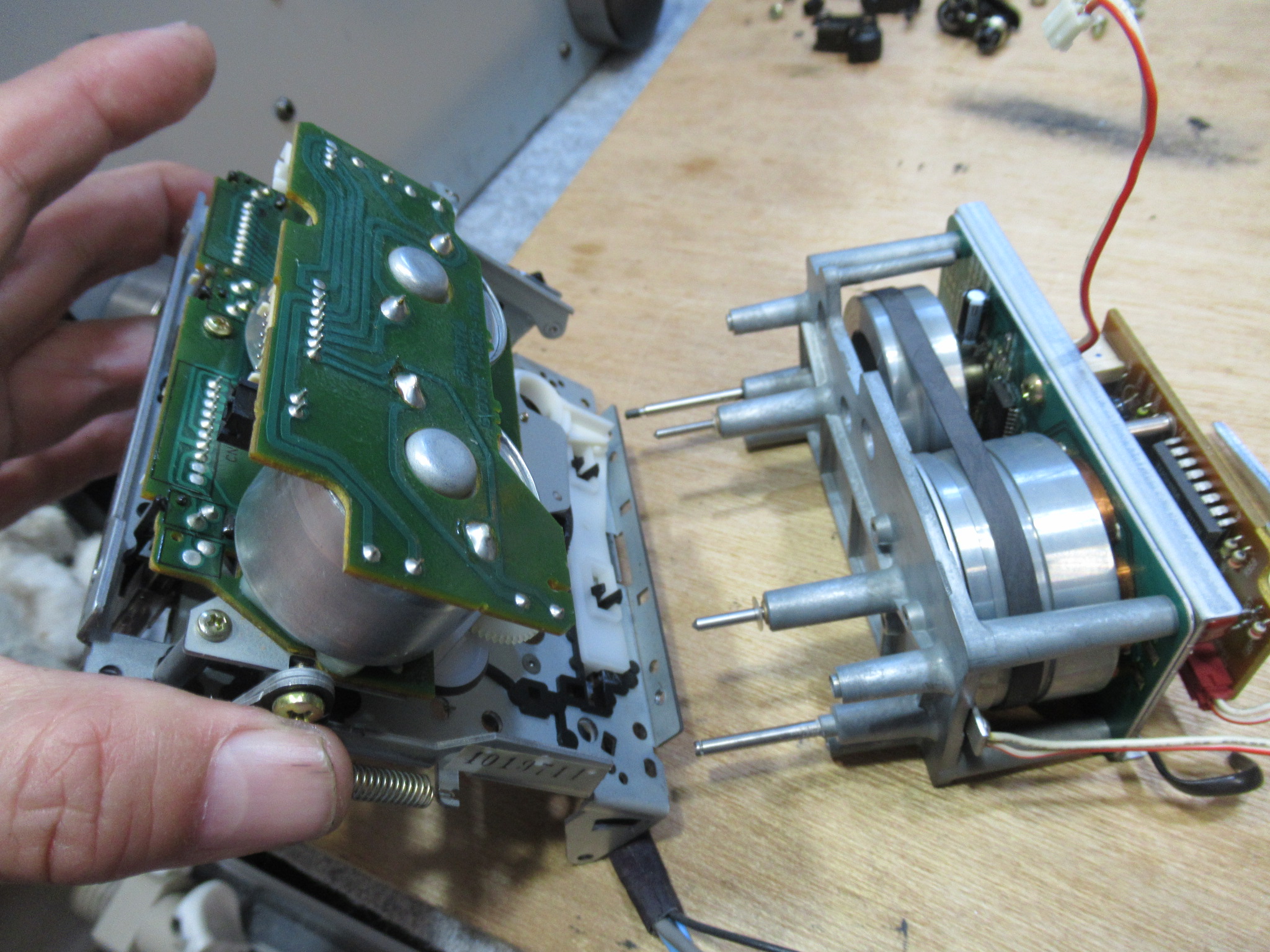

キャプスタンモーターを切り離します。

分解します。

先ほど異状が見られたシャフトは簡単に外れてしまいます。差し込みの圧入部に抜け防止処置を行います。

モーター基板の電解コンデンサーに液漏れが発生しています。

新しいコンデンサーを取り付けます。

キャプスタンのシャフトにグリスを塗布し、新しいベルトを掛けて組み立てます。

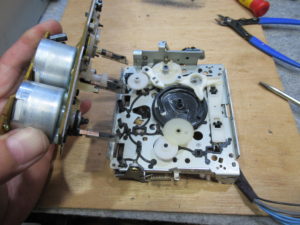

メカのフロント部を分解します。

ベルトが溶けてプーリーに貼り付いています。

オレンジクリーナーで清掃します。

新しいベルトを仮掛けします。

ロータリーエンコーダーを分解します。

よふぉれた接点を研磨清掃し、スライド接点専用グリスを処置します。

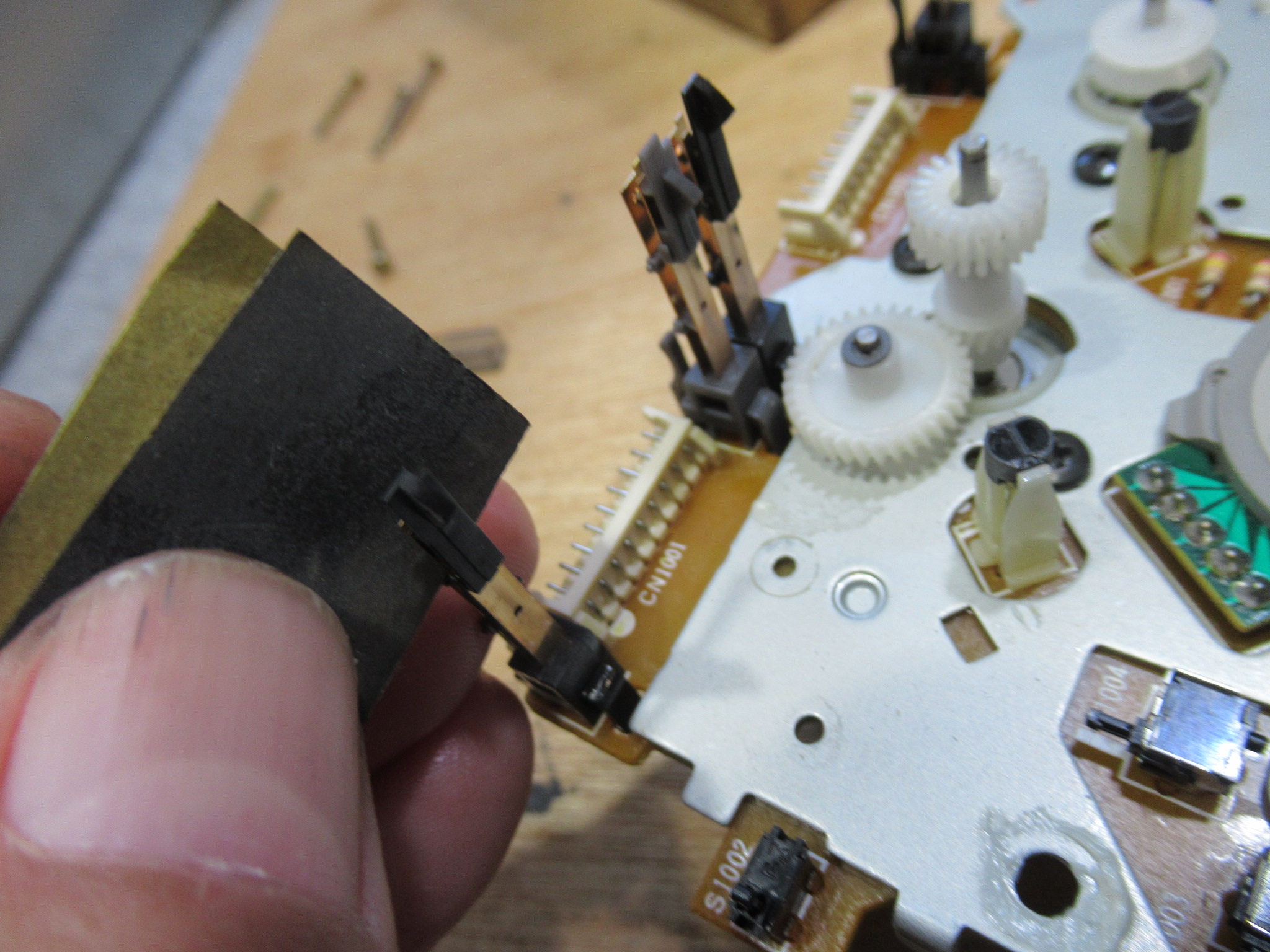

テープポジション検出スイッチの接点を清掃します。

元通り組み立てます。

ピンチローラーは製造時の位置に調整します。

本体に組み込んで走行テストを行います。

ミラーカセットを用いてテープの走行状況を目視点検します。

315Hzの信号が記録されたテープを再生し速度の点検を行います。

ヘッドアジマスの調整を行います。

バイアスキャリブレーションの動作良好です。

録再バランス調整を行います。

テープポジションの異なる数種類のテープで録音再生状況を確認し、完成です。

-TC-K222ESL
-,
