GX-Z9100EV

A&D GX-Z9100EV

投稿日:

A&DのGX-Z9100EVです。

数年前に中古動作品として購入されたということですが、しばらくぶりに使用しようとしたところ、故障していたということです。

症状は、定番の「トレイが勝手に開く」というものです。

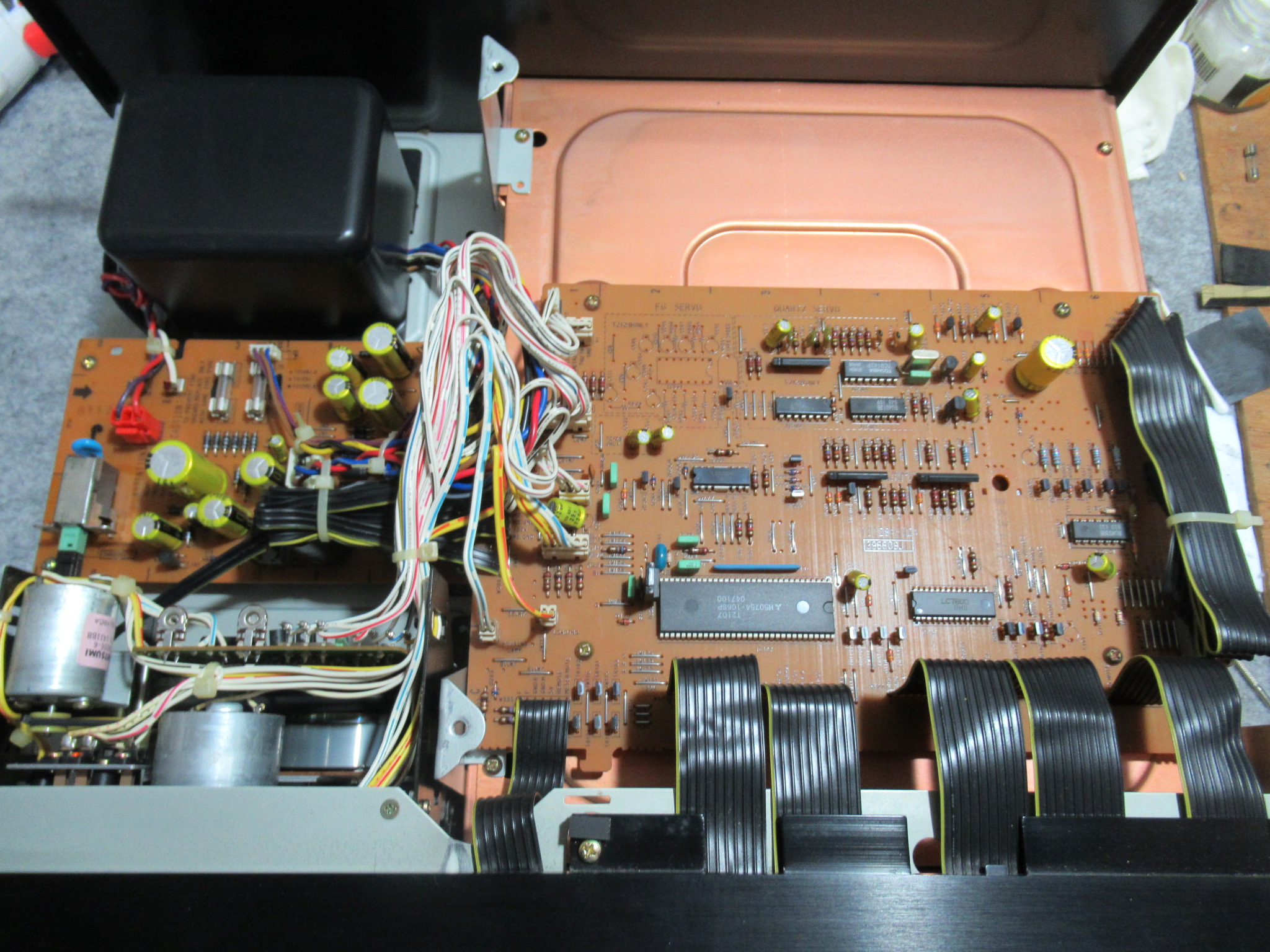

カバーを開けました。一度は手を入れた形跡が見られます。

フロントパネルと底板も外し、ヘッドのコネクタを切り離します。

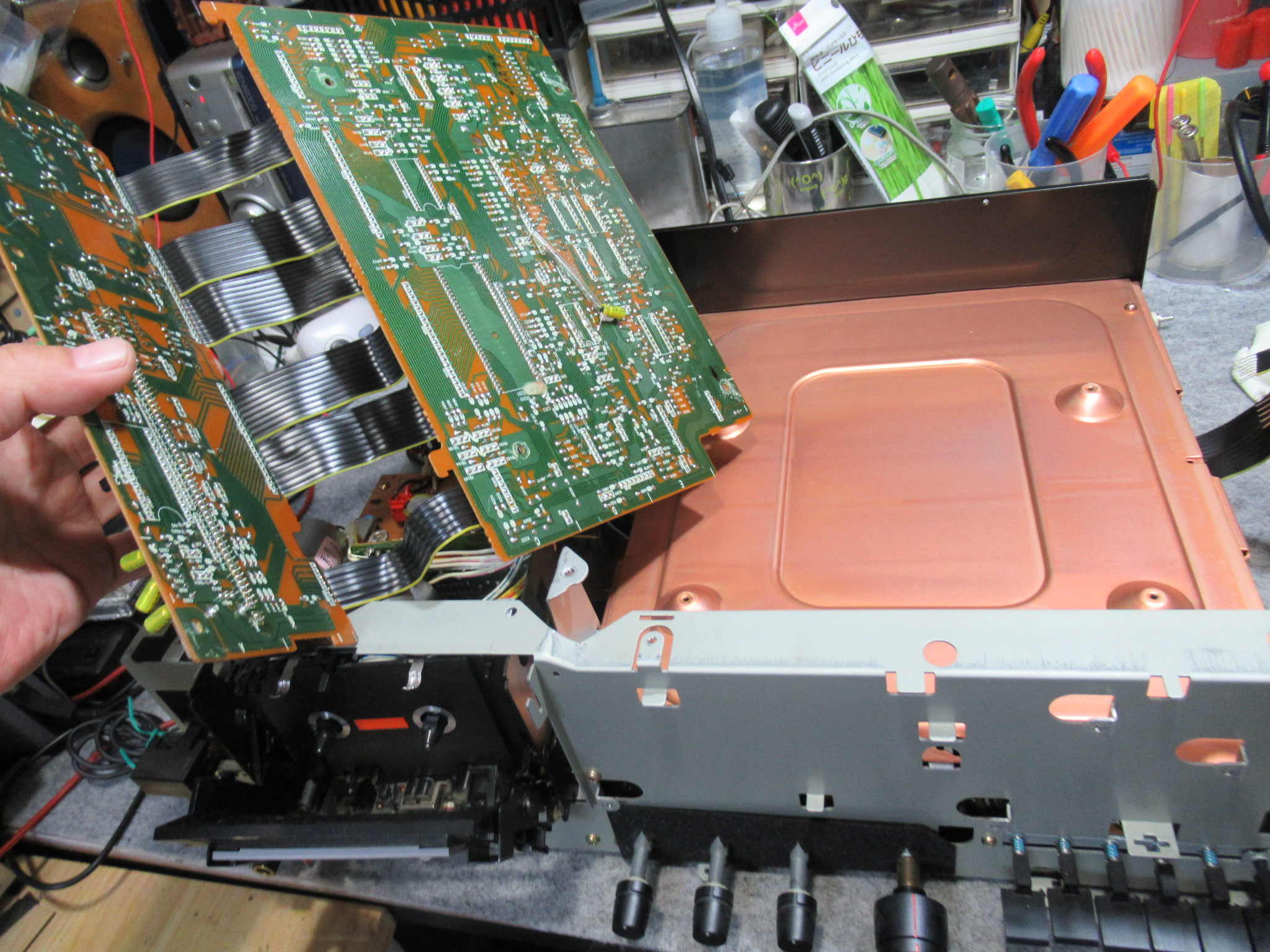

コントロール基板に接続されているコネクタを切り離すときに、変な感触がありました。コネクタがグラグラしています。

コネクタを引き抜く場合は、ロックを解除するため斜めに傾けなければなりませんが、おそらく以前修理した方が、無理に引き抜いたことが原因です。

やはり基板が損傷していますので、バイパス処置を行います。

メカを降ろしました。なぜか化粧パネルの下側がキチンとはめ込まれていません。

分解を進めます。

カセットホルダー内蔵のスプリングに変形が無いか点検します。

ピンチローラーを指で押し上げると、

メカの固着のため、元の位置に戻りません。

製造時に塗られたグリスが固まりかけていることが原因です。

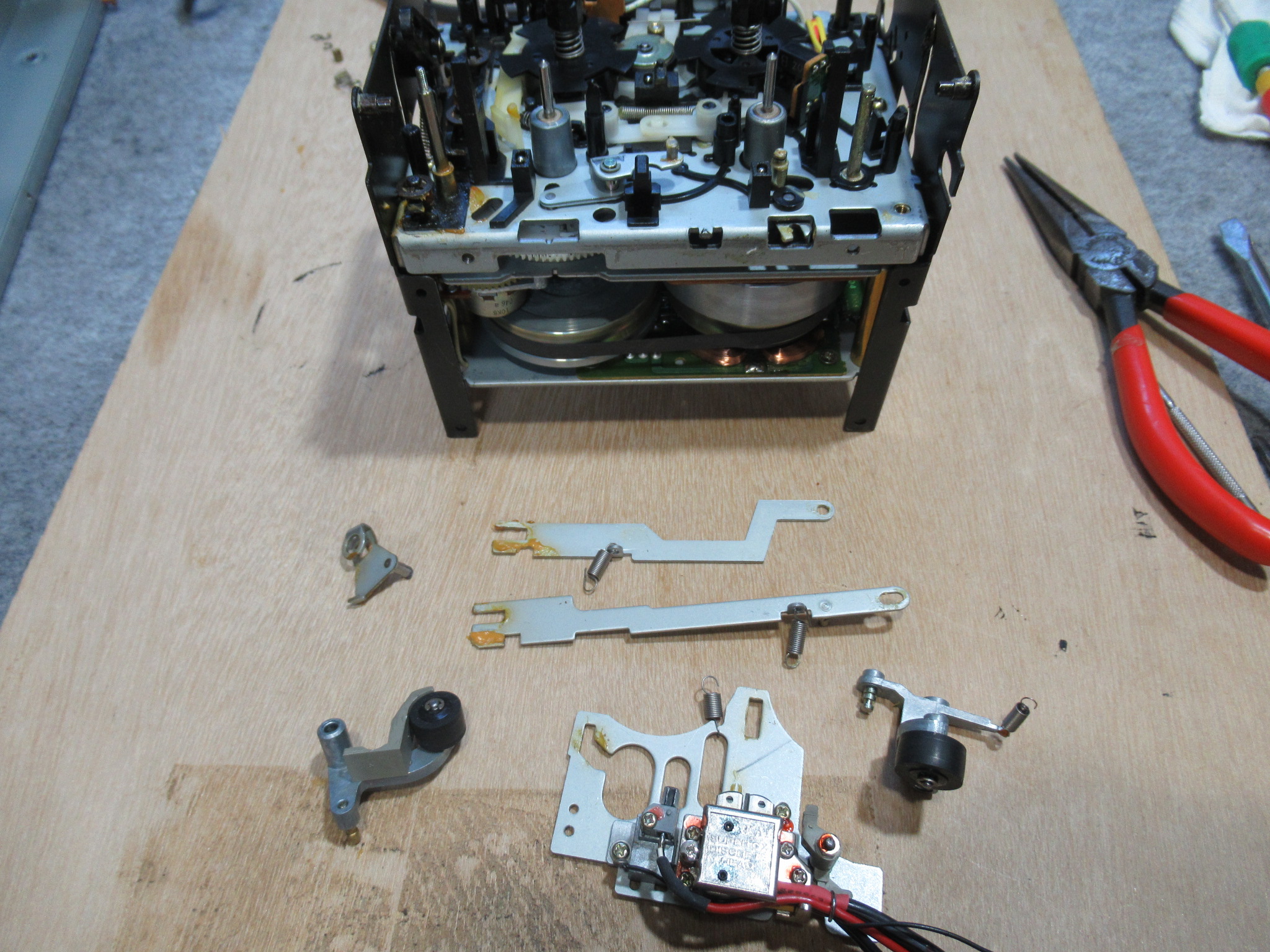

ヘッド周りを分解します。

硬化が進行しているピンチローラーを交換します。

スムーズに動くようになりました。

リールとアイドラーを取り外します。

ゴムの当たる面を清掃します。結構汚れていました。

アイドラーゴムを交換します。

メカ背面の基板を取りはずします。

パーツを分解していきます。

カムモーターベルトを交換します。

テープポジション検出スイッチの接点を磨きます。

キャプスタンのシャフトにグリスを塗布し、新しいベルトを掛けて組み立てます。

メカのメンテナンスが完了したので、本体に組み付けます。

カセットをセットしましたが、途中で引っ掛かり、完全に閉まりません。

テープポジション検出スイッチのレバーと干渉しているため、調整を行います。

テープ走行OKです。

点検調整に移ります。ミラーカセットを用いてテープの走行状態を目視点検します。

315Hzの信号が記録されたテープを再生し、速度の点検を行います。

再生ヘッドのアジマス調整を行います。

録音ヘッドのアジマス調整を行います。

録再バランス調整を行います。

テープポジションの異なる数種類のテープで録音再生状況を確認し、完成です。
