XK-009

EXCELIA XK-009

投稿日:

元同僚からの修理依頼2台目、EXCELIAのXK-009です。

かなりの期間、保管状態にあったということで動作不可という状況です。

ヘッドが下がり切っていないため、カセットテープをセットするとリッドが閉まりません。

スイッチ2ケが陥没しています。

早速カバーを開けると、キャプスタンベルトが切れているのが確認できました。

まずは陥没したスイッチを修理します。スイッチ本体は基板の後部に取り付けられていて、乳白色のバーを介してフロントパネルのボタンと繋がっていますので、フロントパネルを少し前方に引き出して、元通りに復旧します。

メカを取り出す前に、支障となるAMTS用のソレノイドやスプリングを取り外します。

メカを取り出して、カセットホルダーを切り離します。

まず目についたのは、再生用のリールベルトが切れていることです。加水分解で液状になっています。後ほど交換します。

メカ背面のプレートを取り外します。

キャプスタンベルトが2本とも溶けています。フライホイールに付着したベルトカスは洗剤で除去します。

早送り巻き戻し用アイドラーにアクセスするため分解を進めます。

アイドラーを取り出してゴムリングを交換します。

内部のリーフスイッチの接点を磨きます。

キャプスタンのシャフトにグリスを処置し、新しいベルトを掛けて組み立てます。

続いて再生用のアイドラーゴムを交換します。

モーターを脱着してアイドラーを取り出し、先ほどと同様、ゴムリングを交換します。

新しいリールベルトを取り付けます。

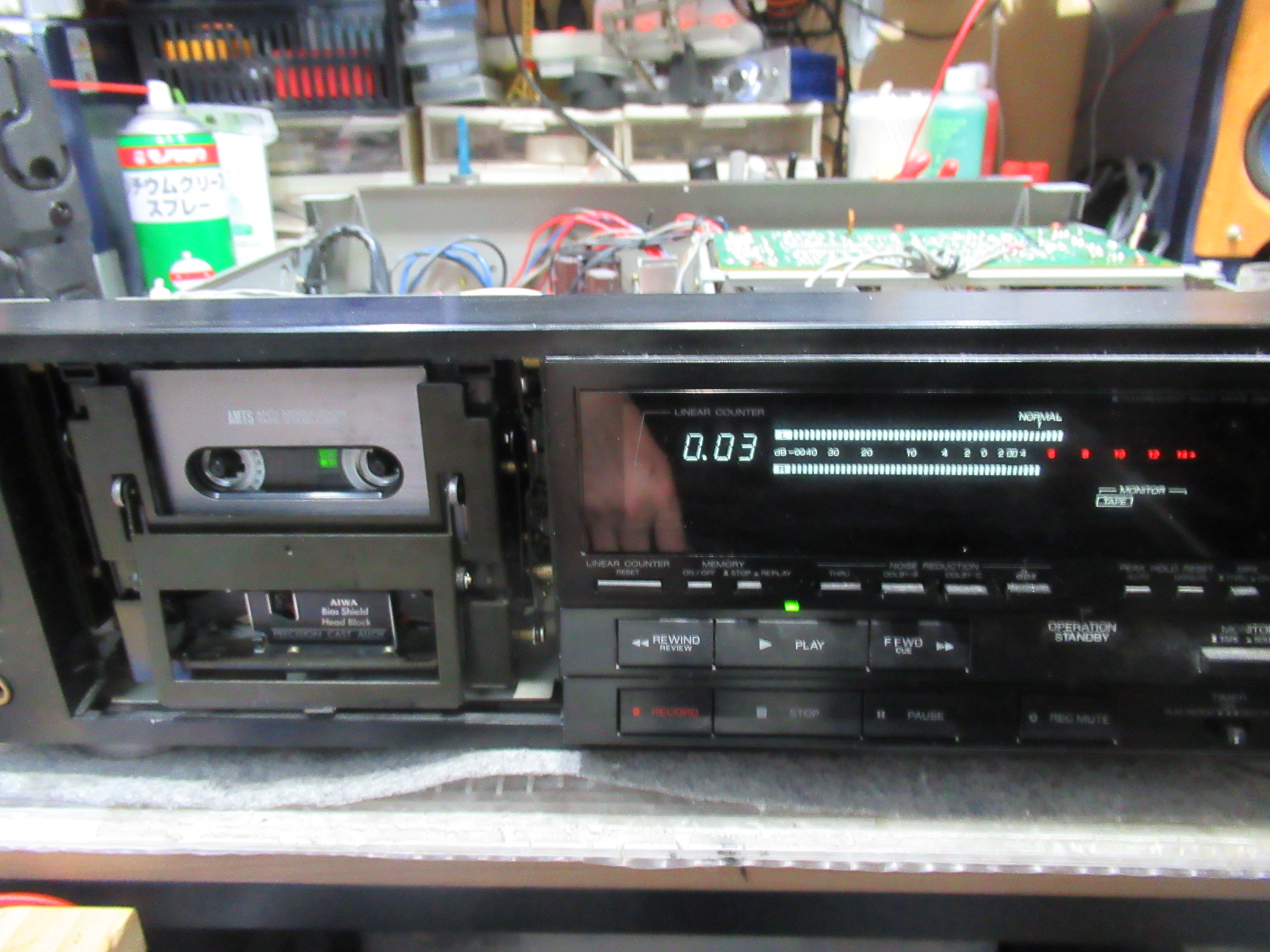

本体に仮接続して動作確認を行います。

本体に組み付けます。

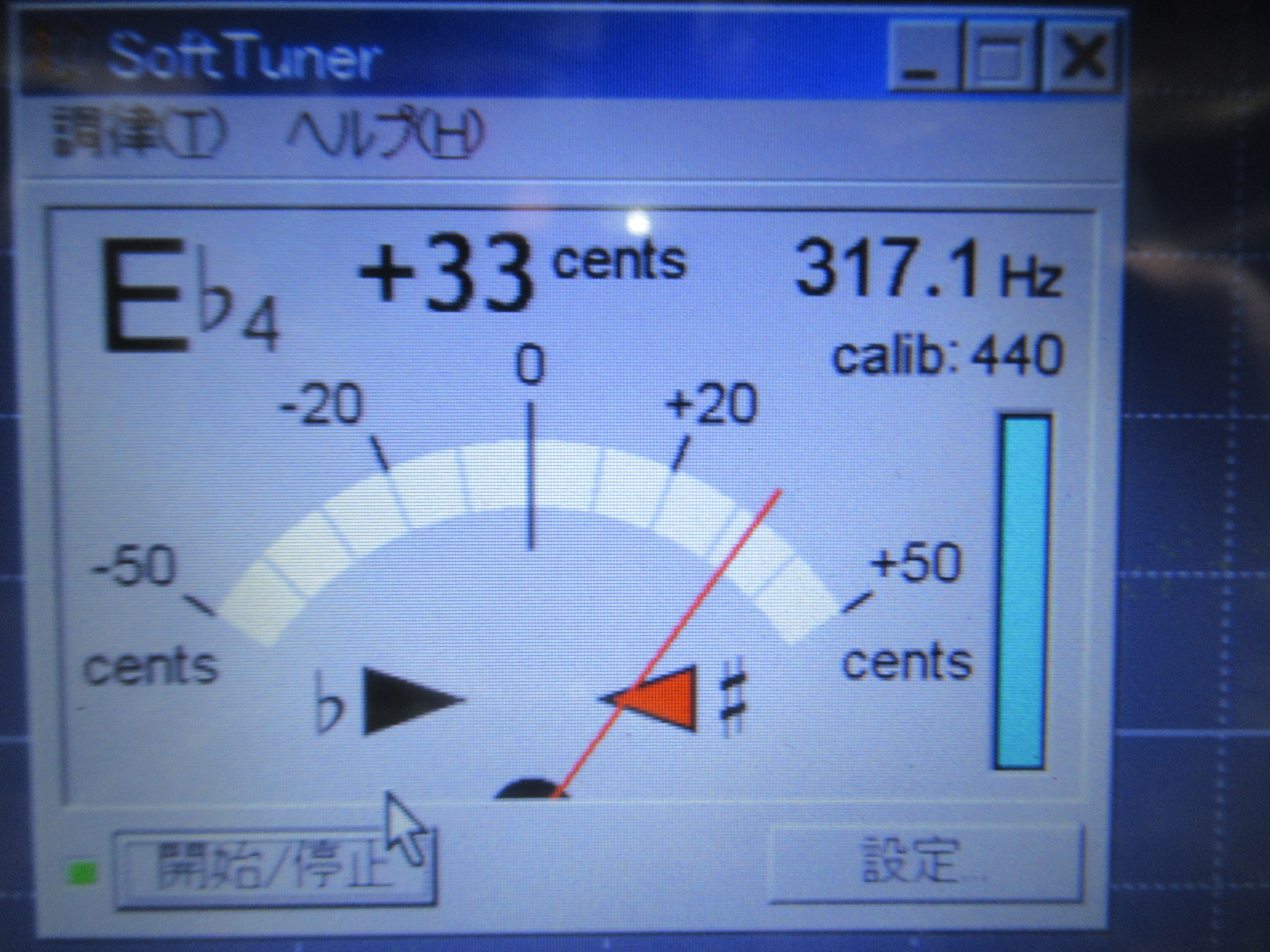

調整に移ります。315Hzの信号が記録されたテープを再生し速度の点検を行います。この程度の狂いは聴感ではわかりませんが、

適正値に調整します。

ヘッドアジマスに狂いはありません。

録再バランス調整を行います。

テープポジションの異なる数種類のテープで録音再生状況を確認し、修理完了です。

-XK-009
-,
