TC-K222ESL

SONY TC-K222ESL ピンチローラーのコア抜け

投稿日:

SONYの3ヘッドデュアルキャプスタンカセットデッキ、TC-K222ESLの修理依頼をいただきました。

10年ほど前に一度修理歴があるということですが、最近、再生時に音のひずみ(テープが伸びた感じ)が生じるようになったということです。この程度の情報では判断は難しいところですが、キャプスタンモーター基板の故障、もしくはピンチローラー劣化による走行系のトラブルと思われます。

まずはピンチローラーを点検します。写真では見えにくくなっていますが、サプライ側の状態が非常に怪しい状況です。

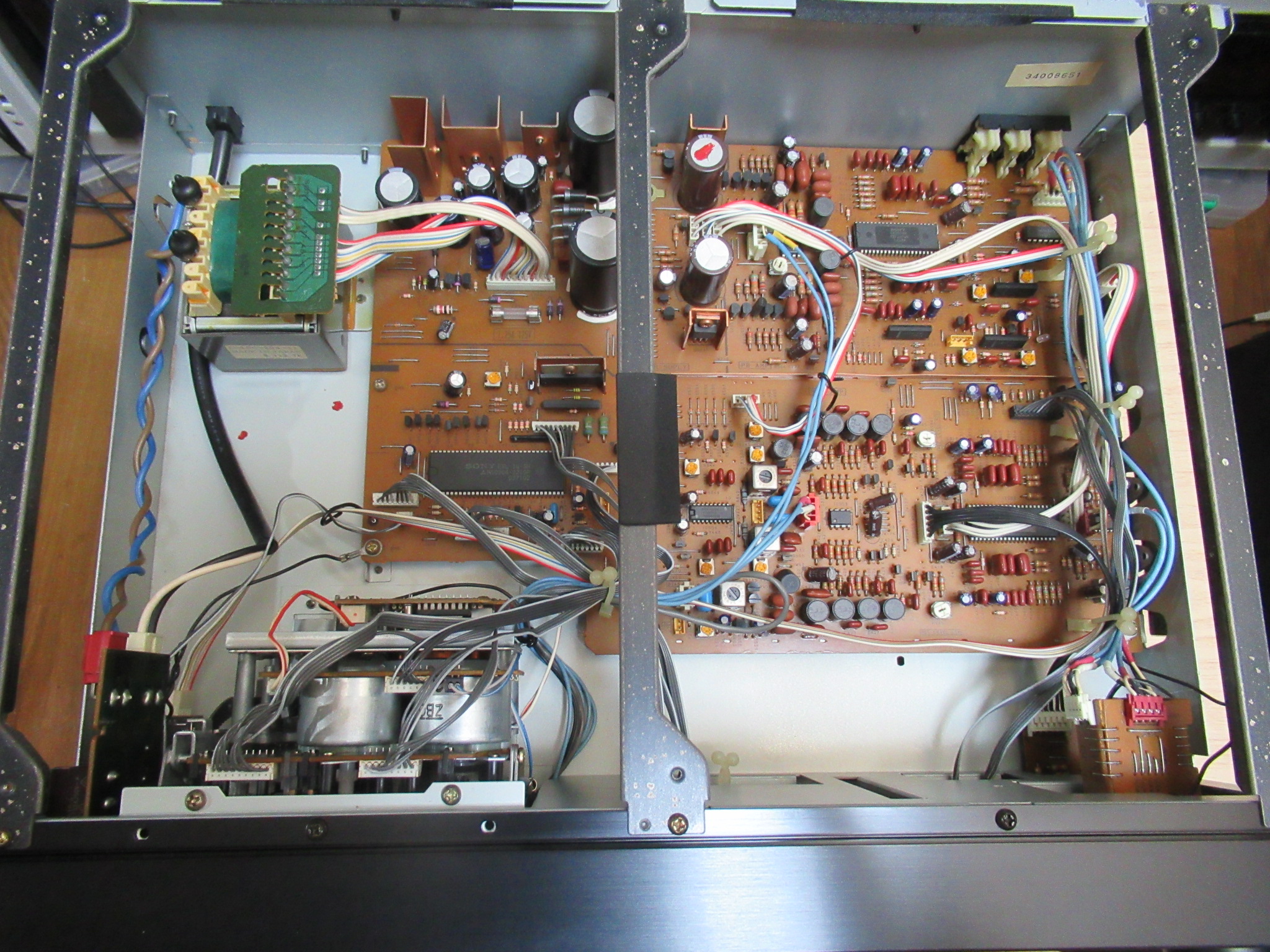

カバーを開けてメカを降ろします。

カセットホルダーを切り離します。

このピンチローラーに問題がありそうです。

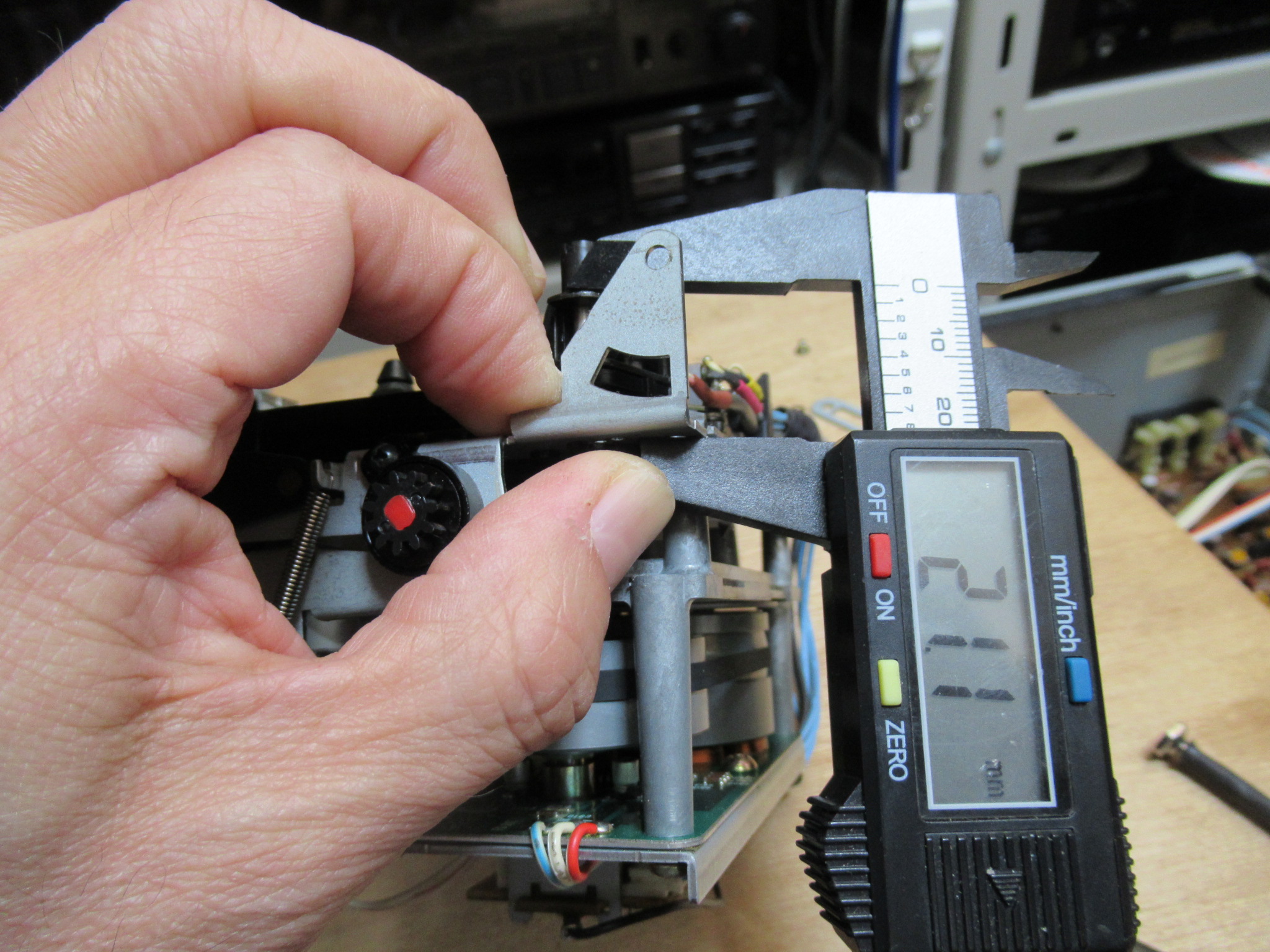

調整式になっていますので、取り外す前に元の位置を測定しておくと、組み付けが楽になります。

やはりコアの部分がスカスカになっていました。

同サイズの代替品と交換します。

メカを元通りに組み付けて動作テストを行います。

ピンチローラーアーム脱着後はテープパス点検が必須です。ミラーカセットを用いてテープの走行状態を目視確認します。

テープガイドの微妙な調整によりヘッドアジマスも狂いますので調整を行います。

テープポジションの異なる数種類のテープで録音再生状況を確認し、修理完了です。

-TC-K222ESL
-,
