VictorのTD-V721の修理依頼をいただきました。
「早送り巻き戻し不良」という定番の故障と、「トレイ開閉の不具合」を抱えています。

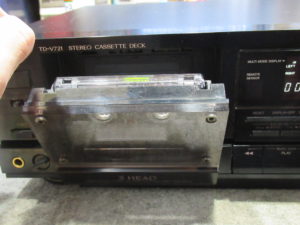

トレイのロックがかかりにくく、勝手に開いてしまいます。
リッド(蓋)を取り外すと少しは改善されます。

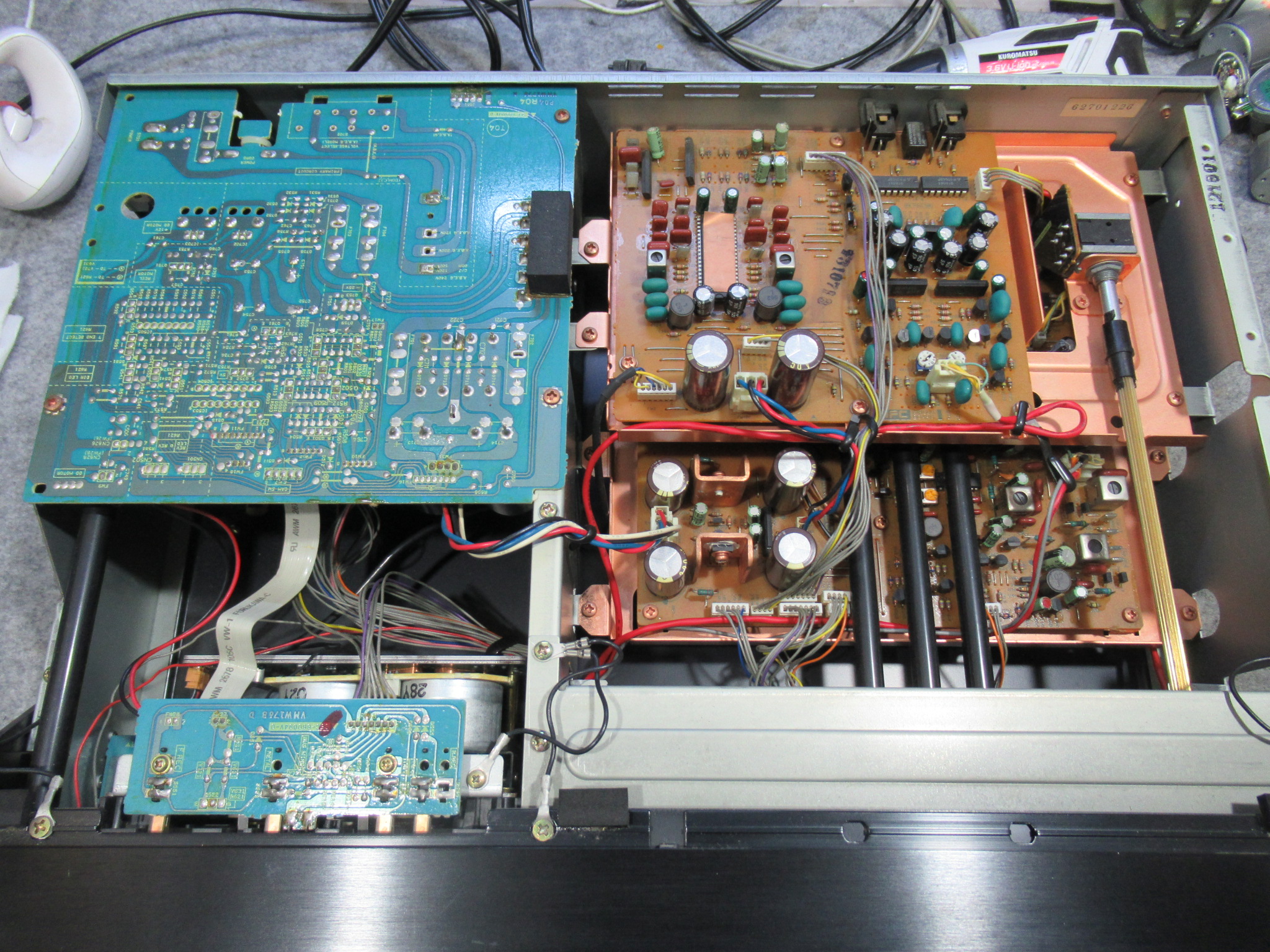

カバーと底板を取り外し、

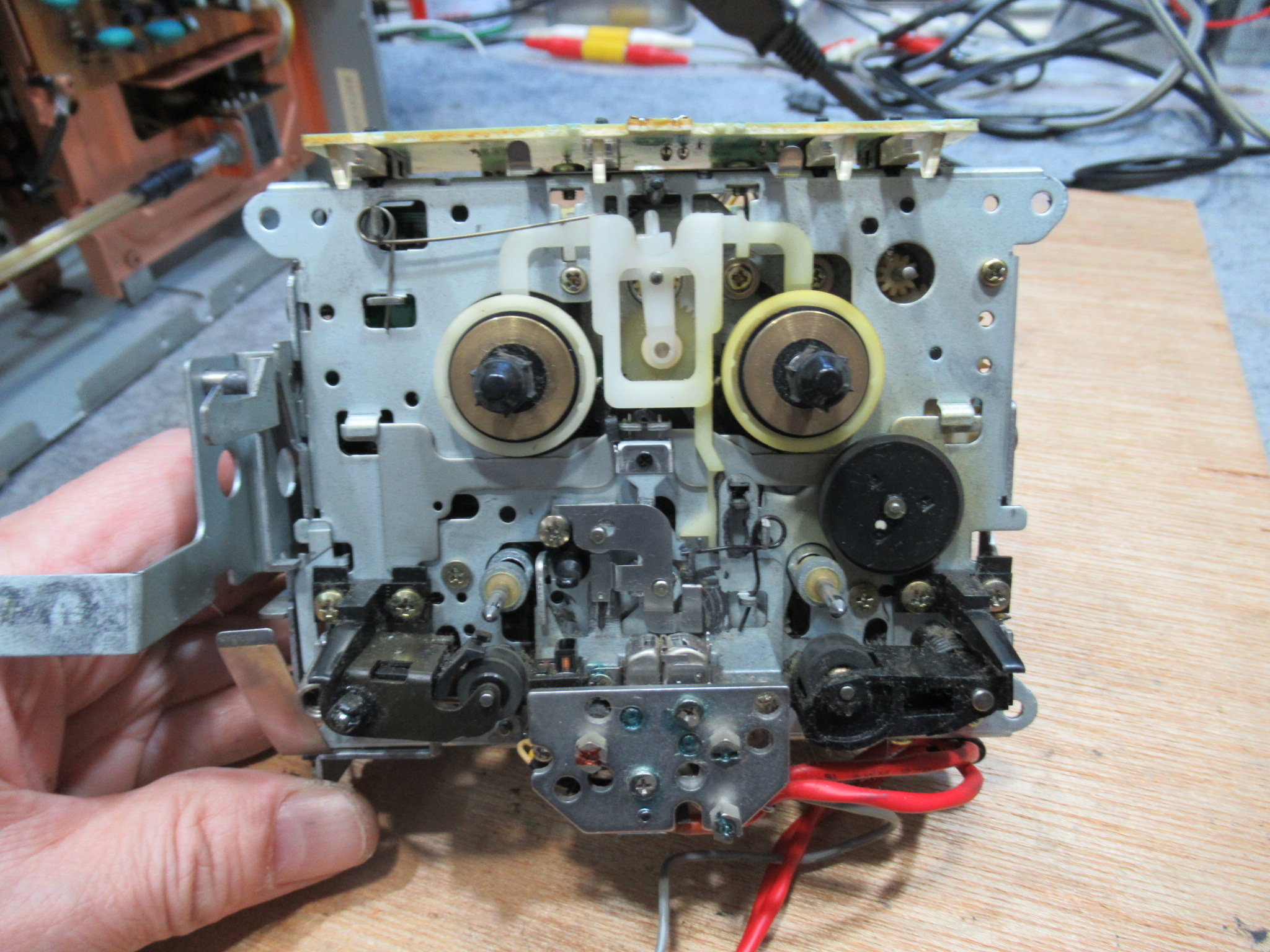

メカを取り出します。

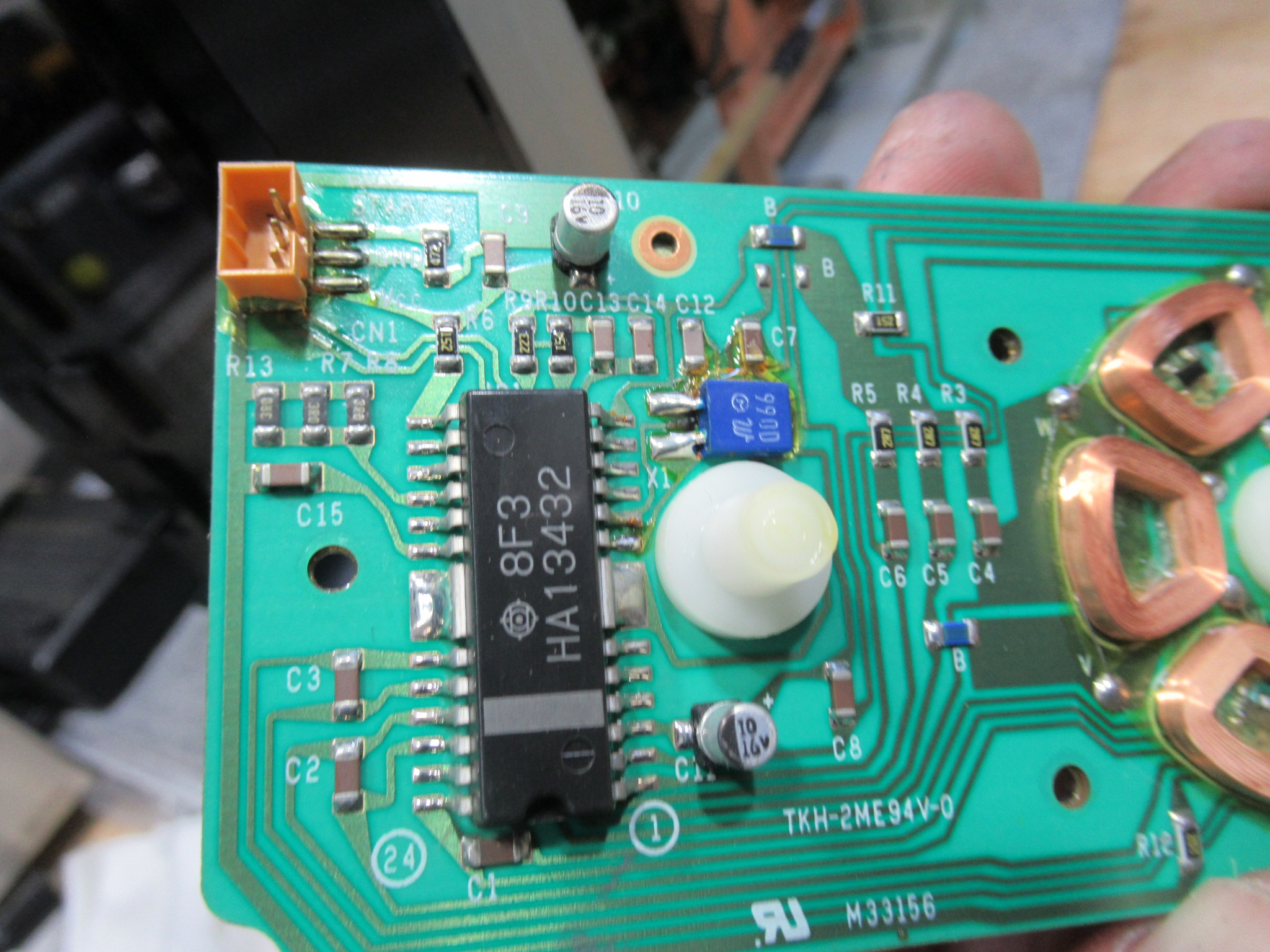

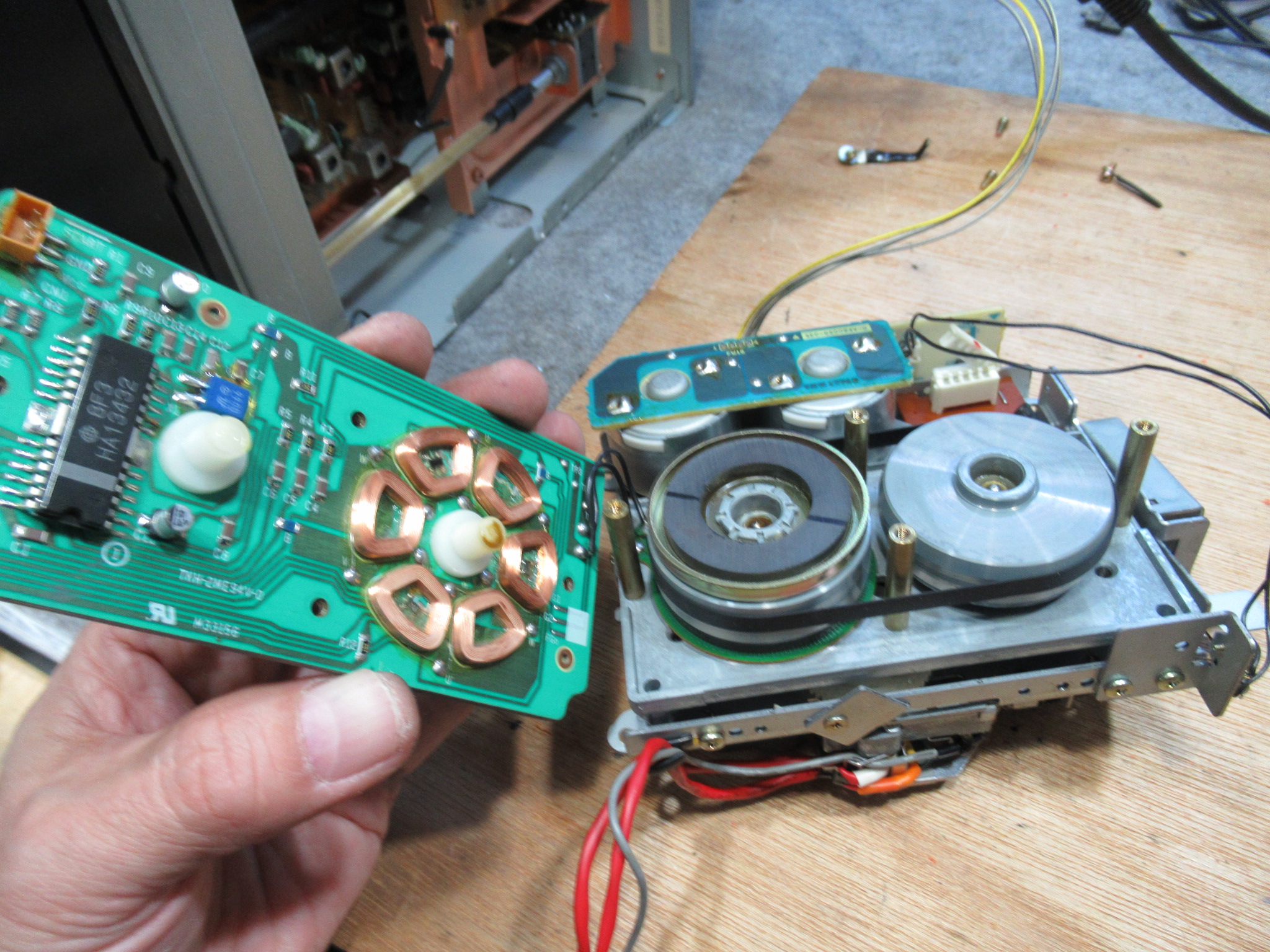

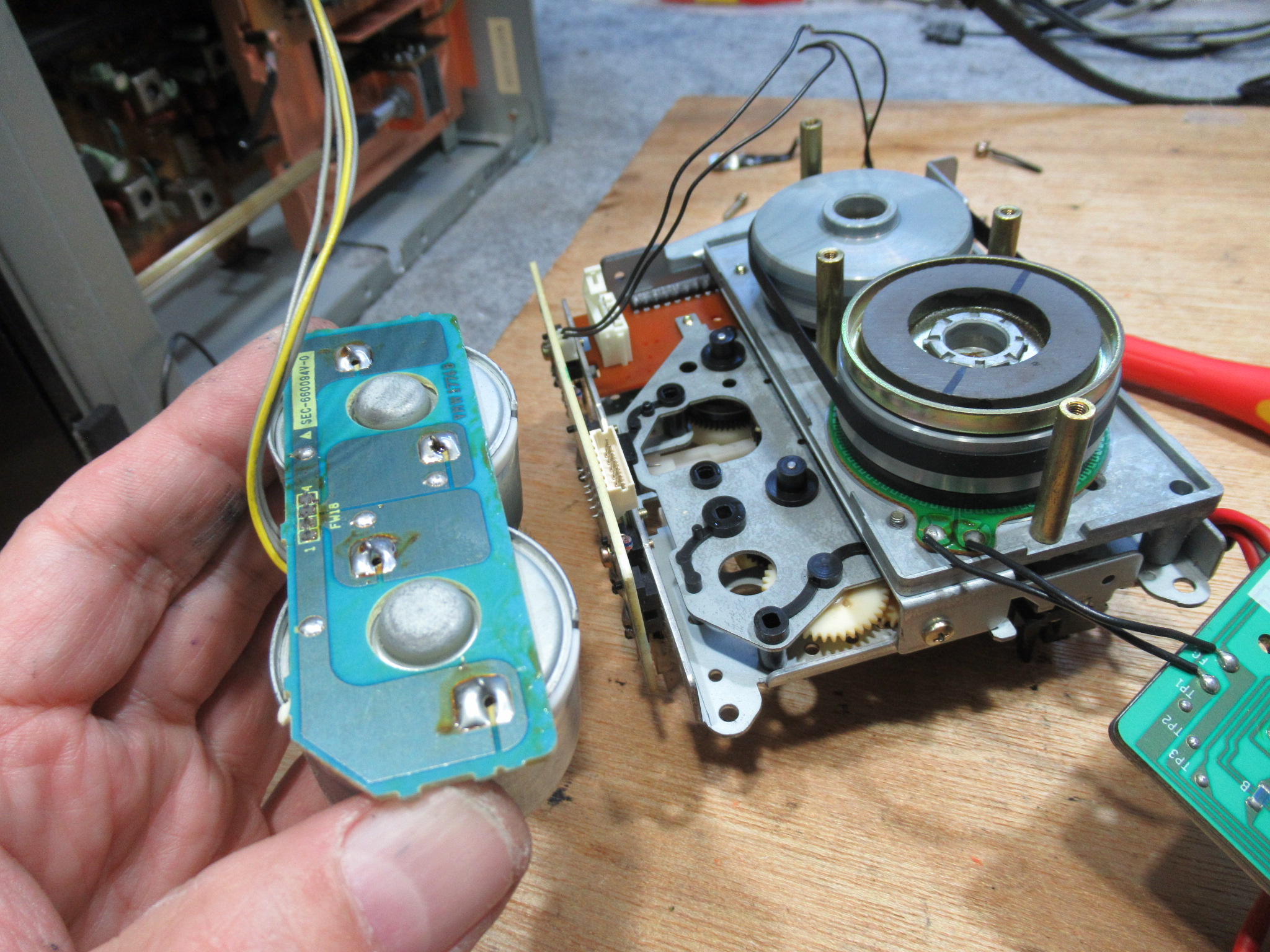

まずはキャプスタンモーターの基板を取り外し、
電解コンデンサー2ケを交換します。
続いてモーターユニットを取り外します。

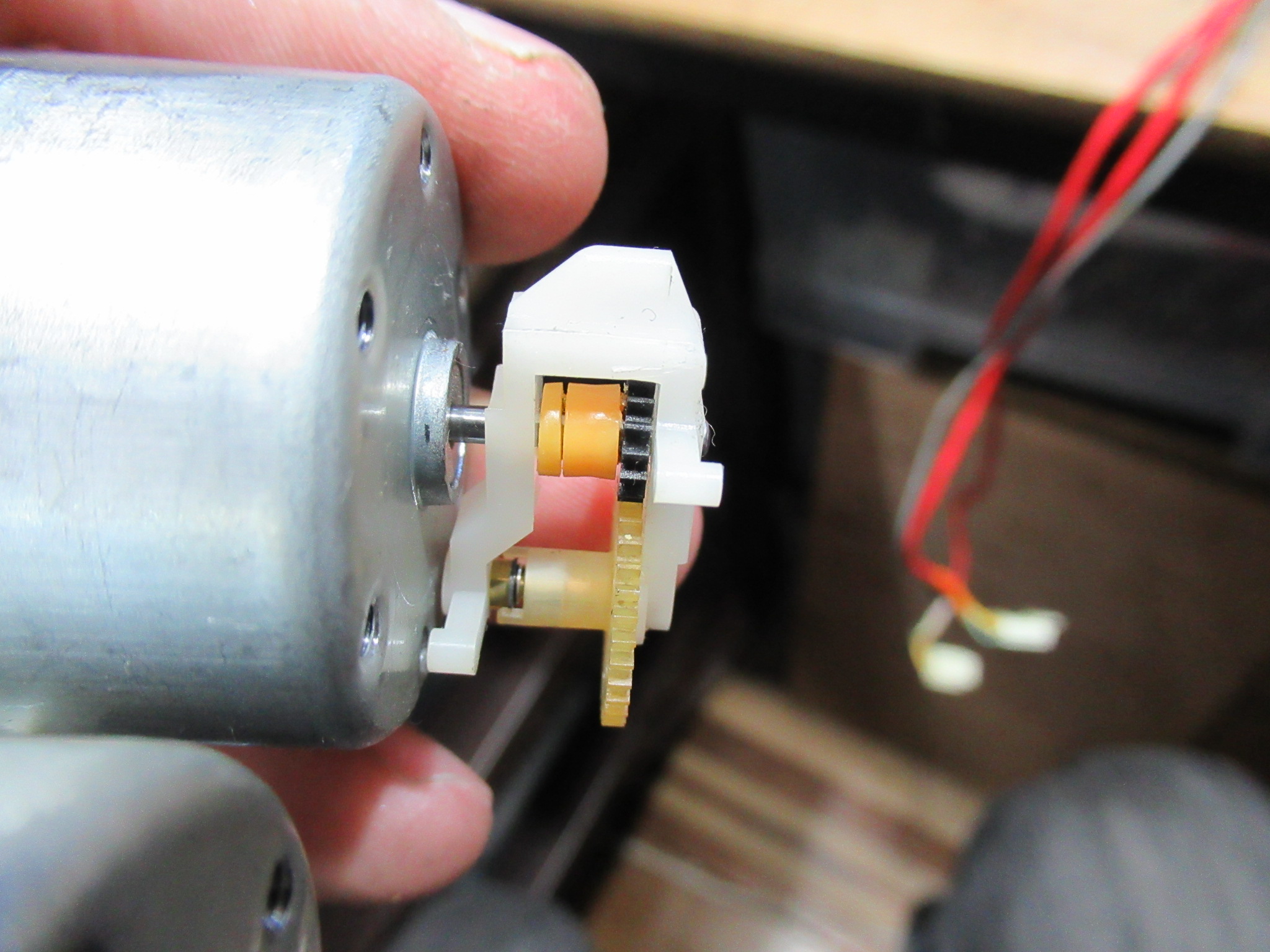

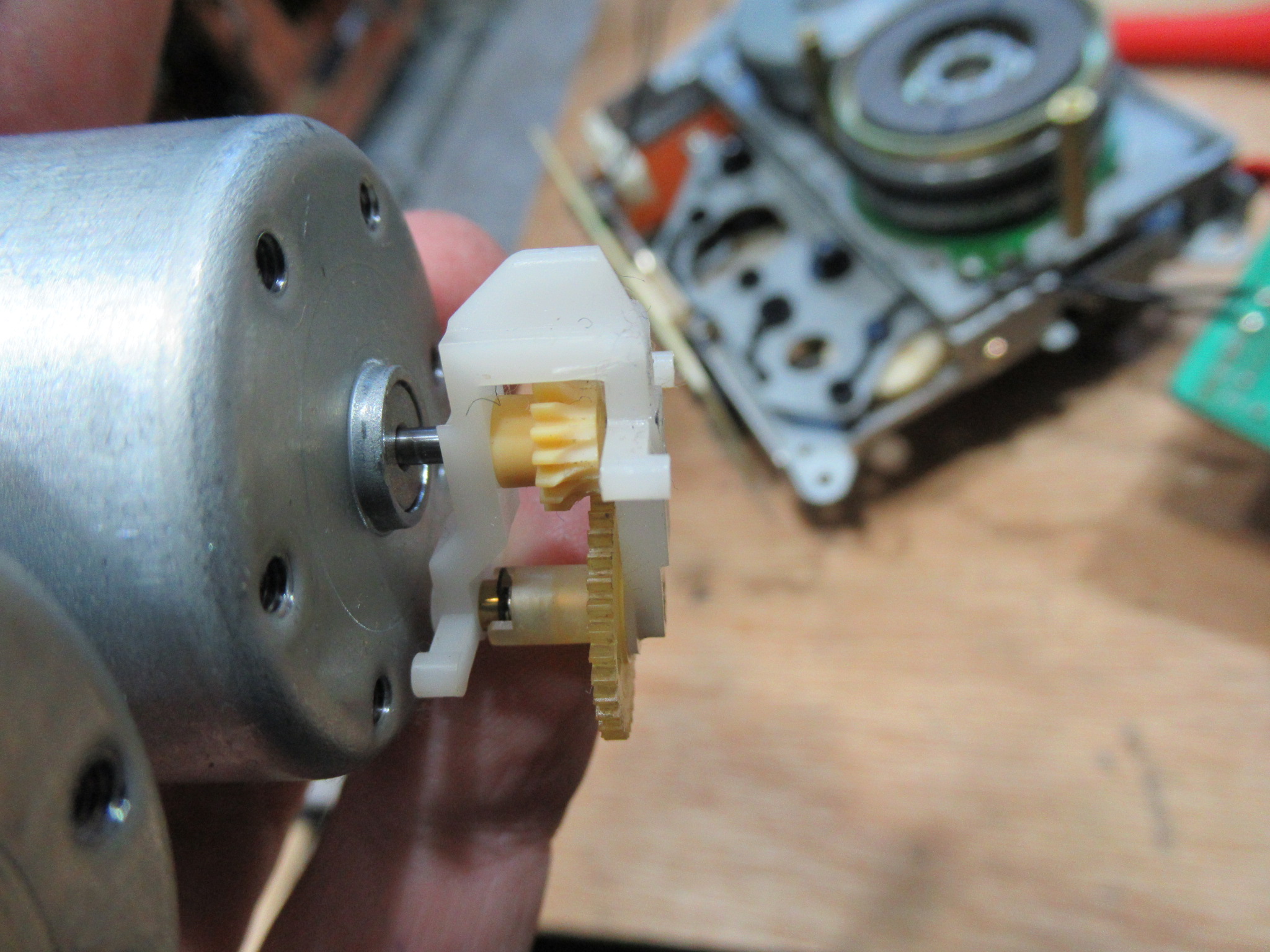

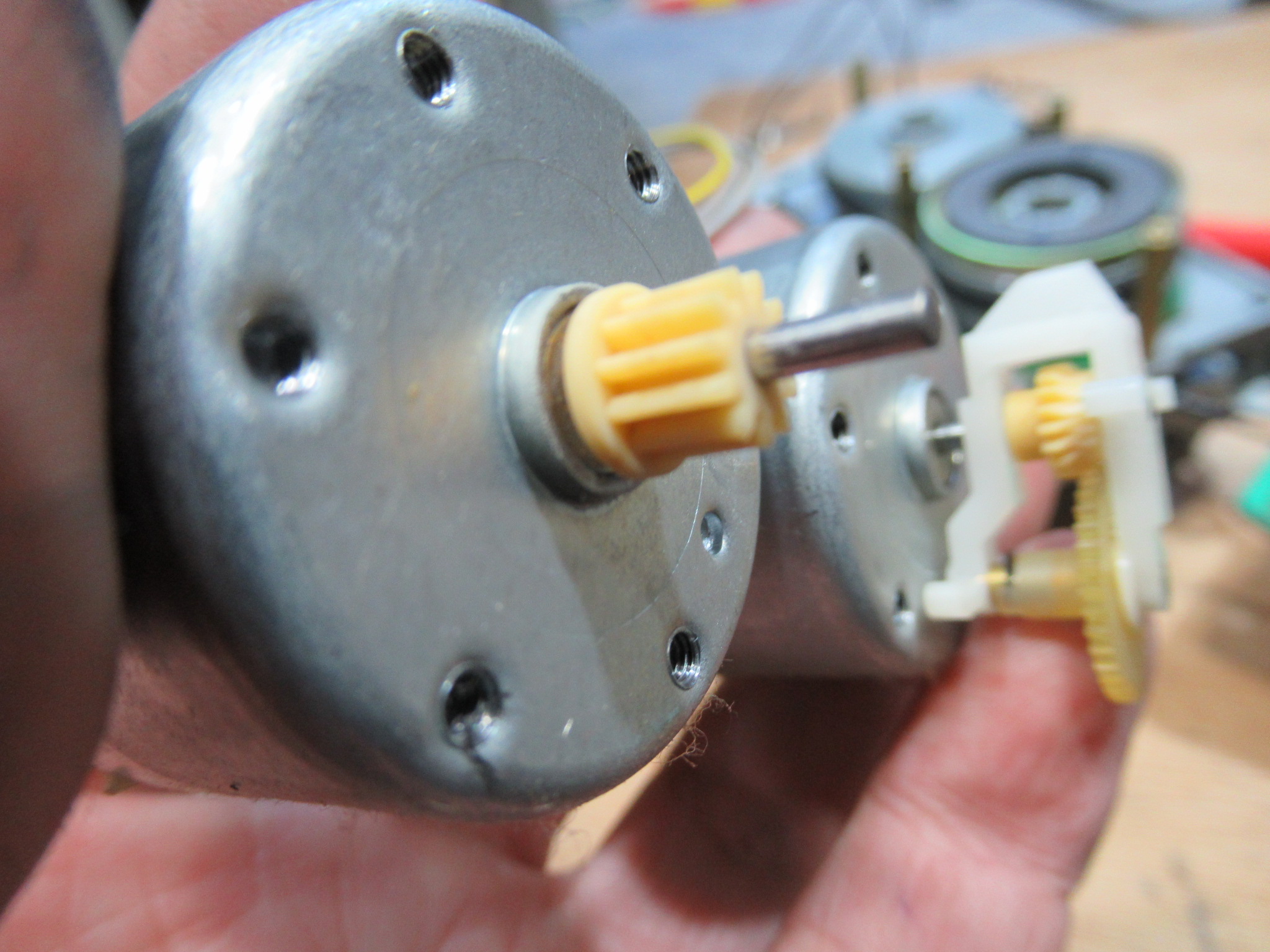

この2ケのギヤを
交換します。

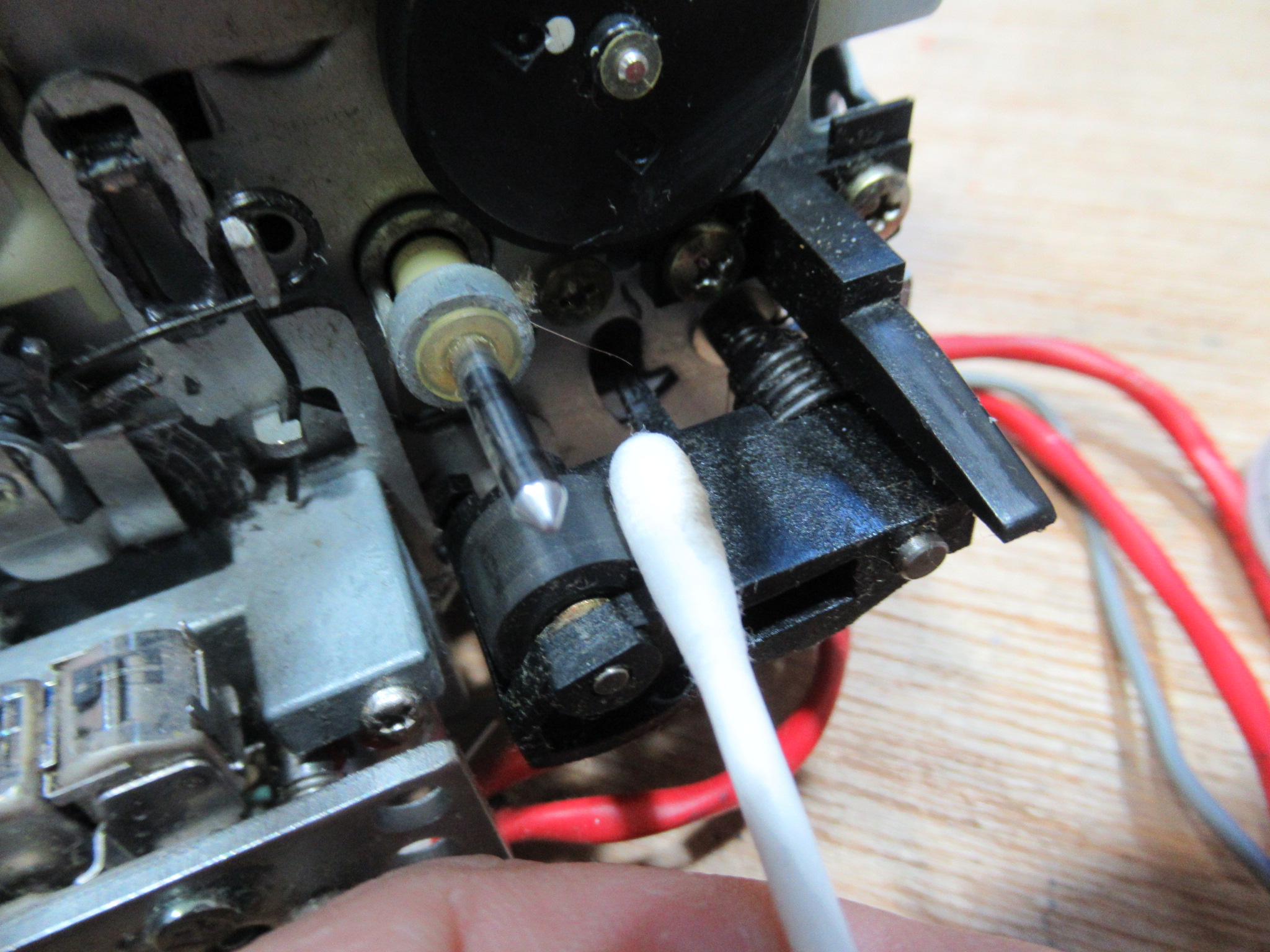

ゴムパーツを専用クリーナーで処理します。

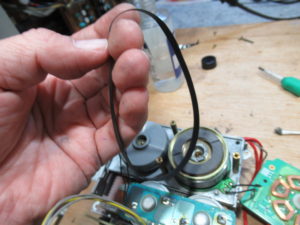

キャプスタンベルトがスベスベになっています。スリップにより速度不調をきたすことがありますので新品交換します。

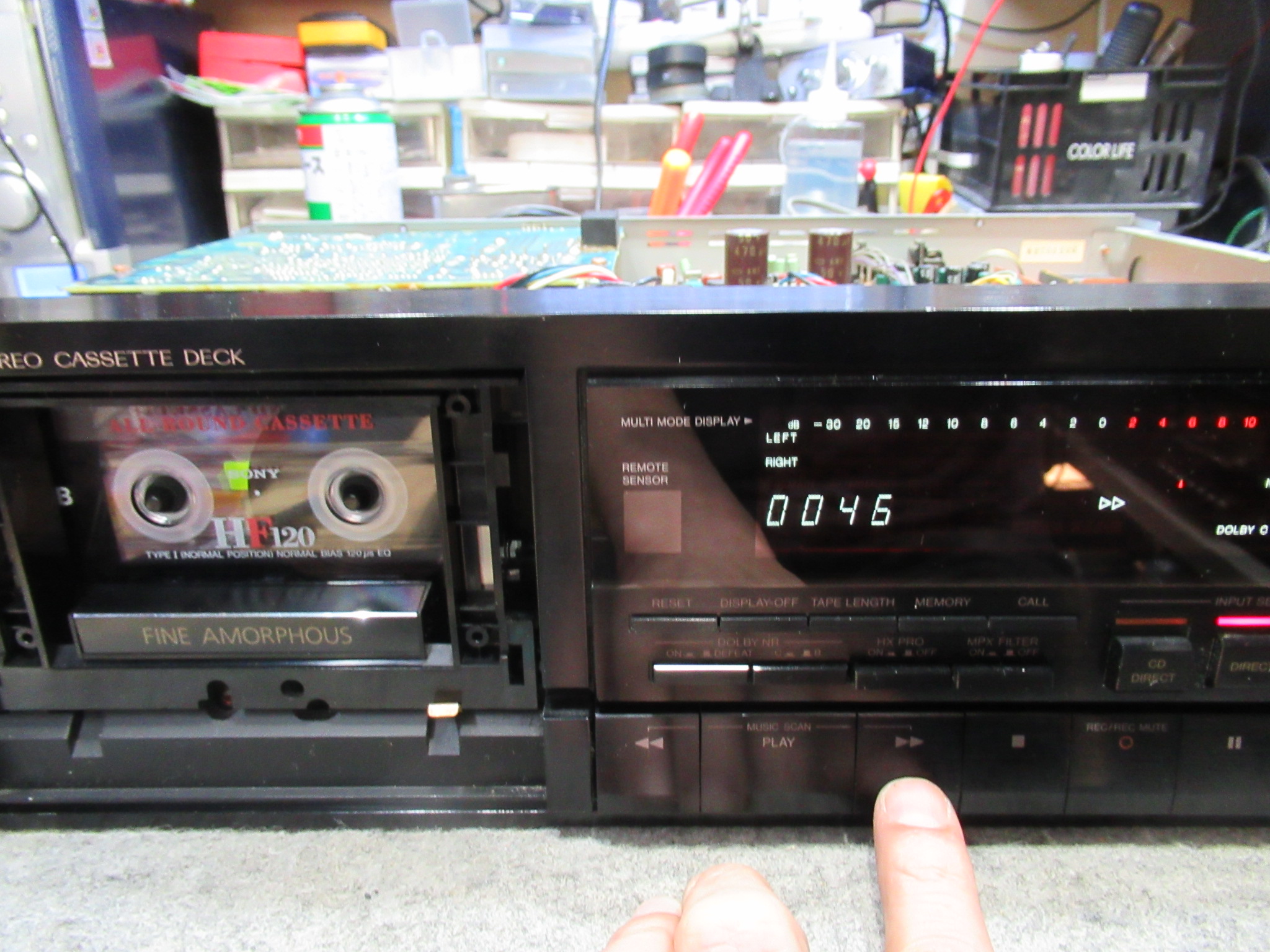

メカを本体に組み込んで動作確認を行います。

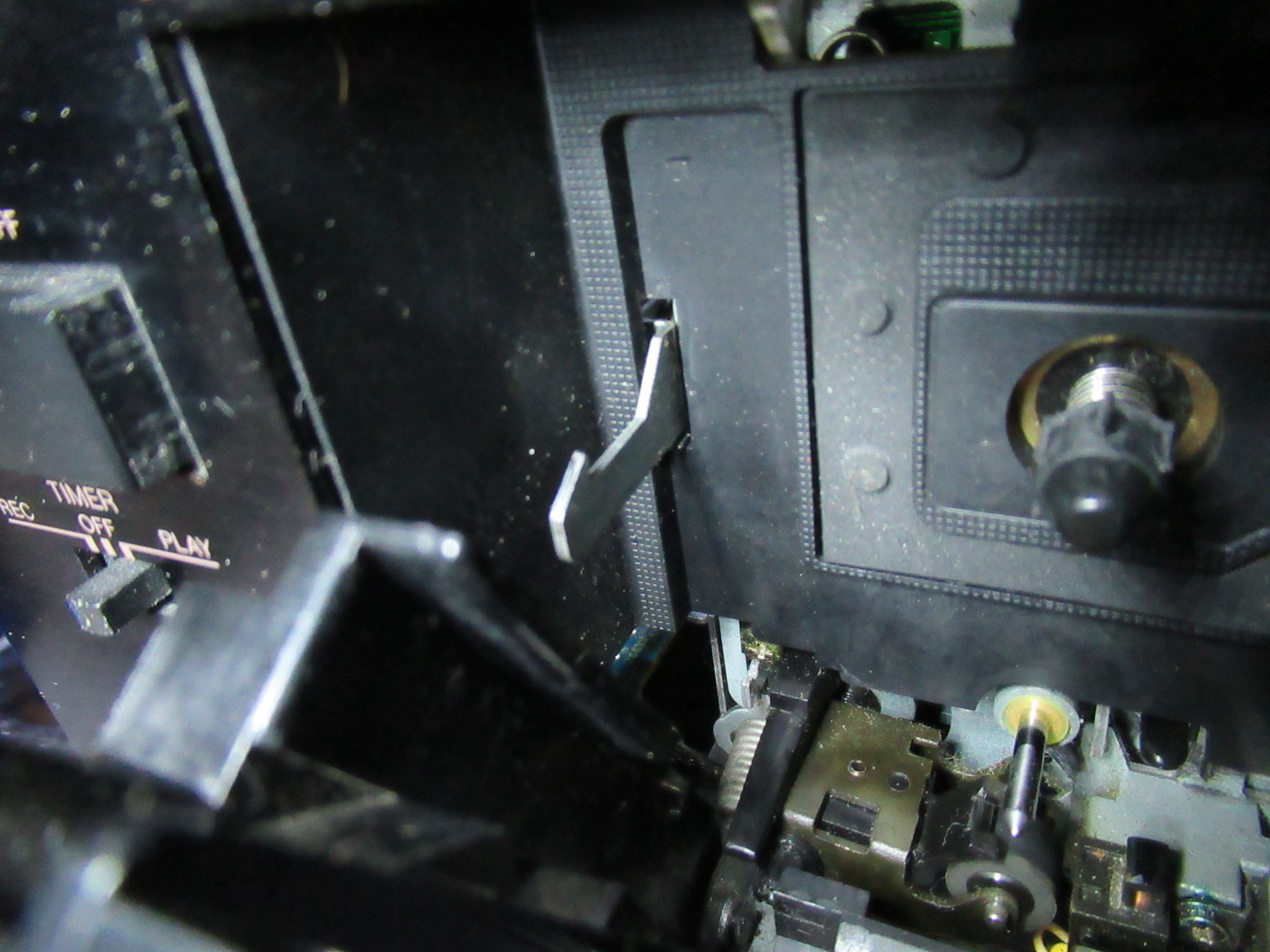

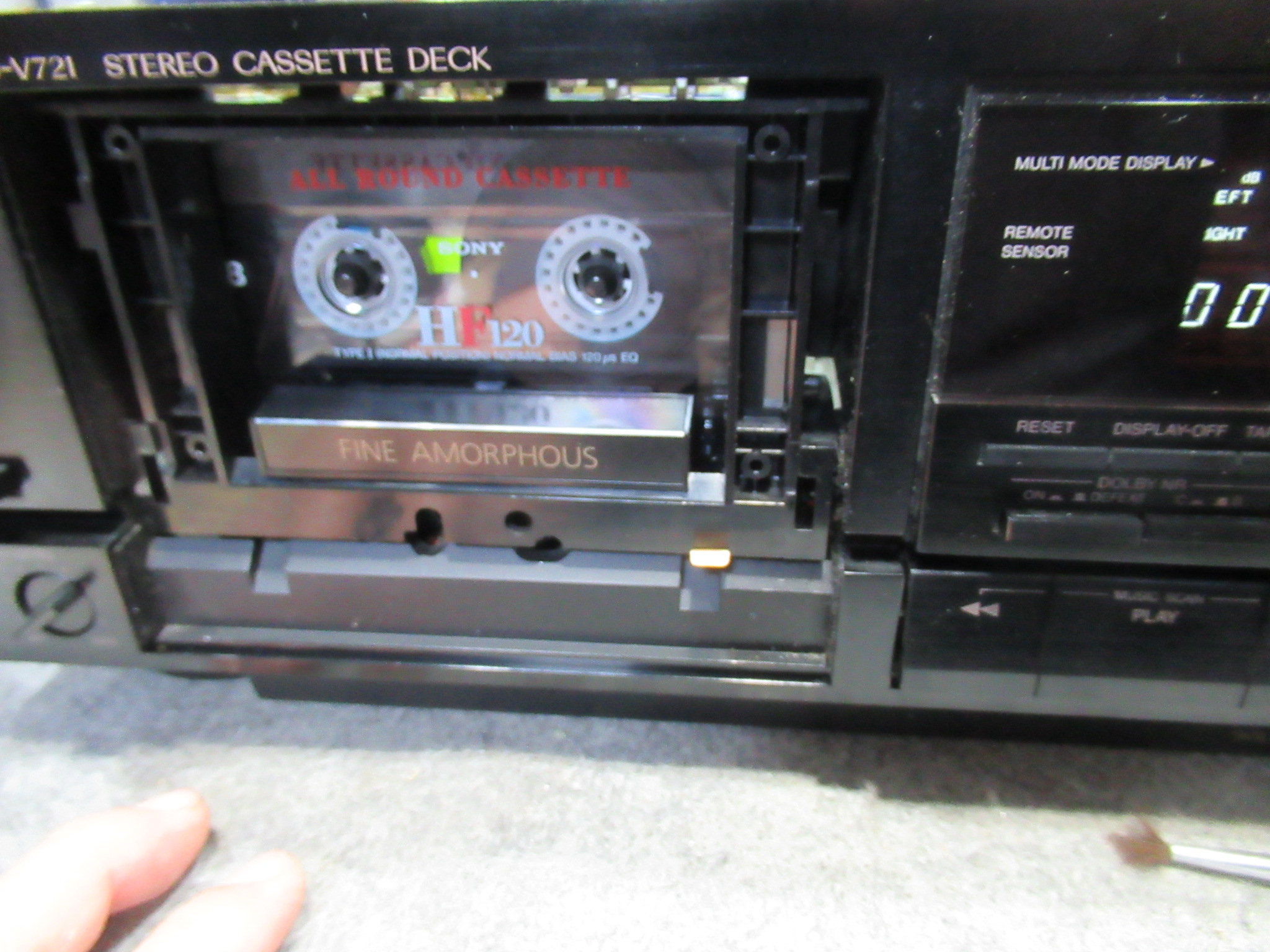

トレイ開閉の不具合を修理します。まず、リッドが取り付けた状態では勝手に開いてしまう件については、トレイを引っ掛けるレバー(右写真中央)とリッドが干渉していましたので修正します。

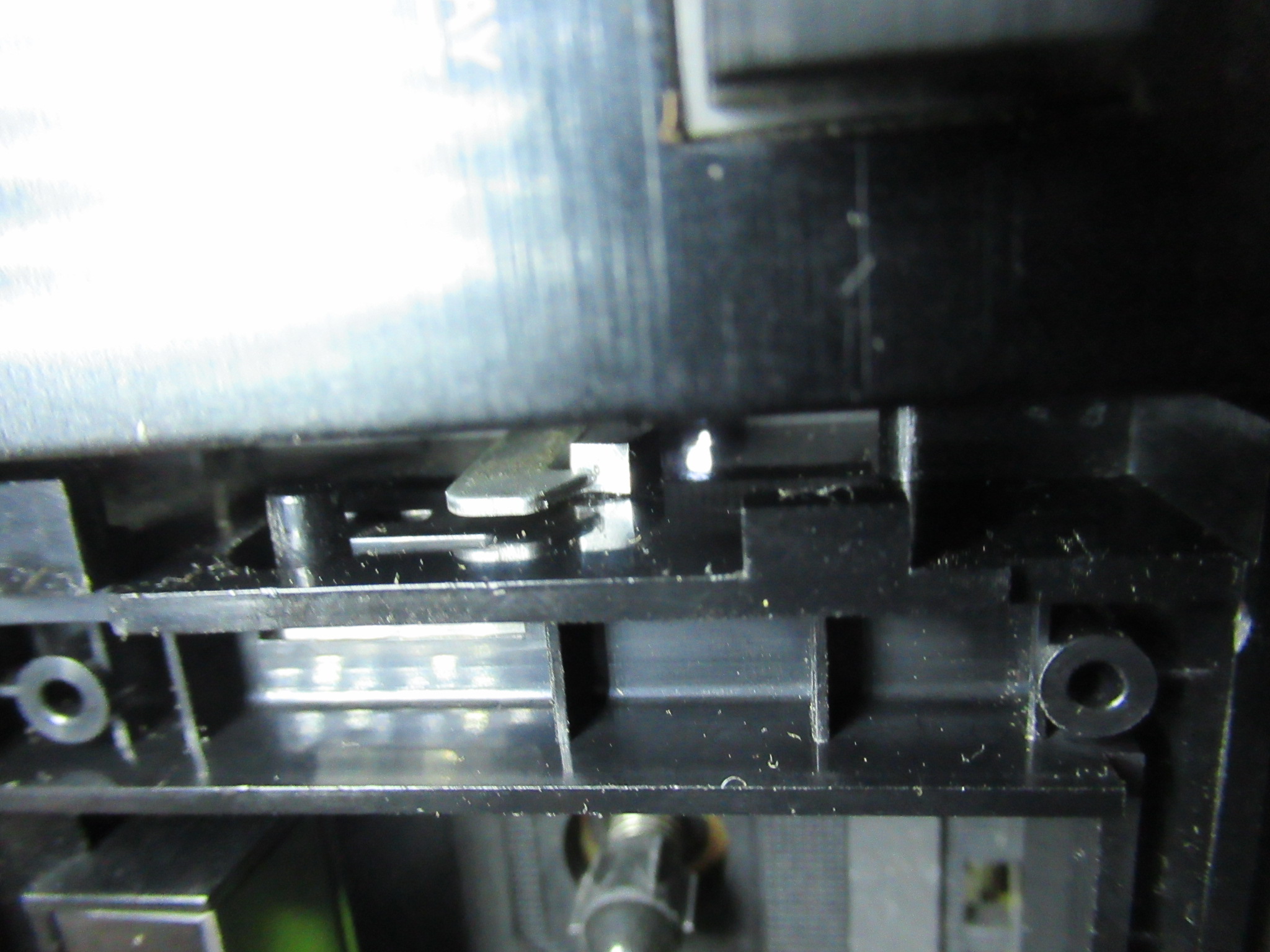

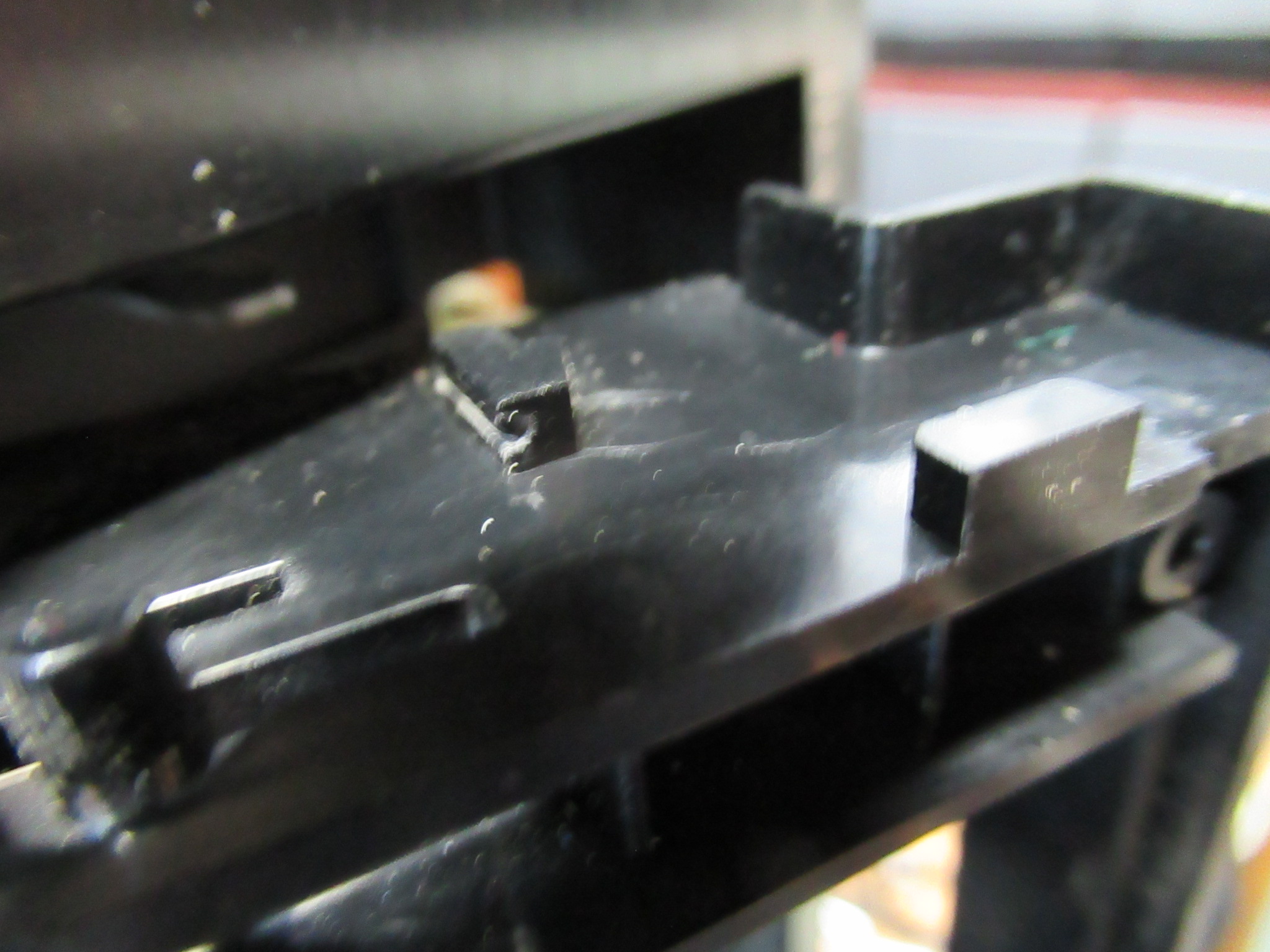

続いて、トレイのロックが外れやすい件については、さきほどのレバーの爪が掛かる箇所が摩耗していたことが原因ですので、
摩耗した箇所に薄いアルミ板を加工したものを貼り付けます。また、摩耗防止のため、表面にグリスを塗布します。
これでガッチリとロックされます。

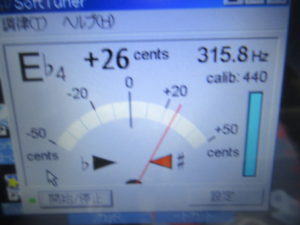

点検調整に移ります。315Hzの信号が記録されたテープを再生し速度の点検を行います。問題ありません。

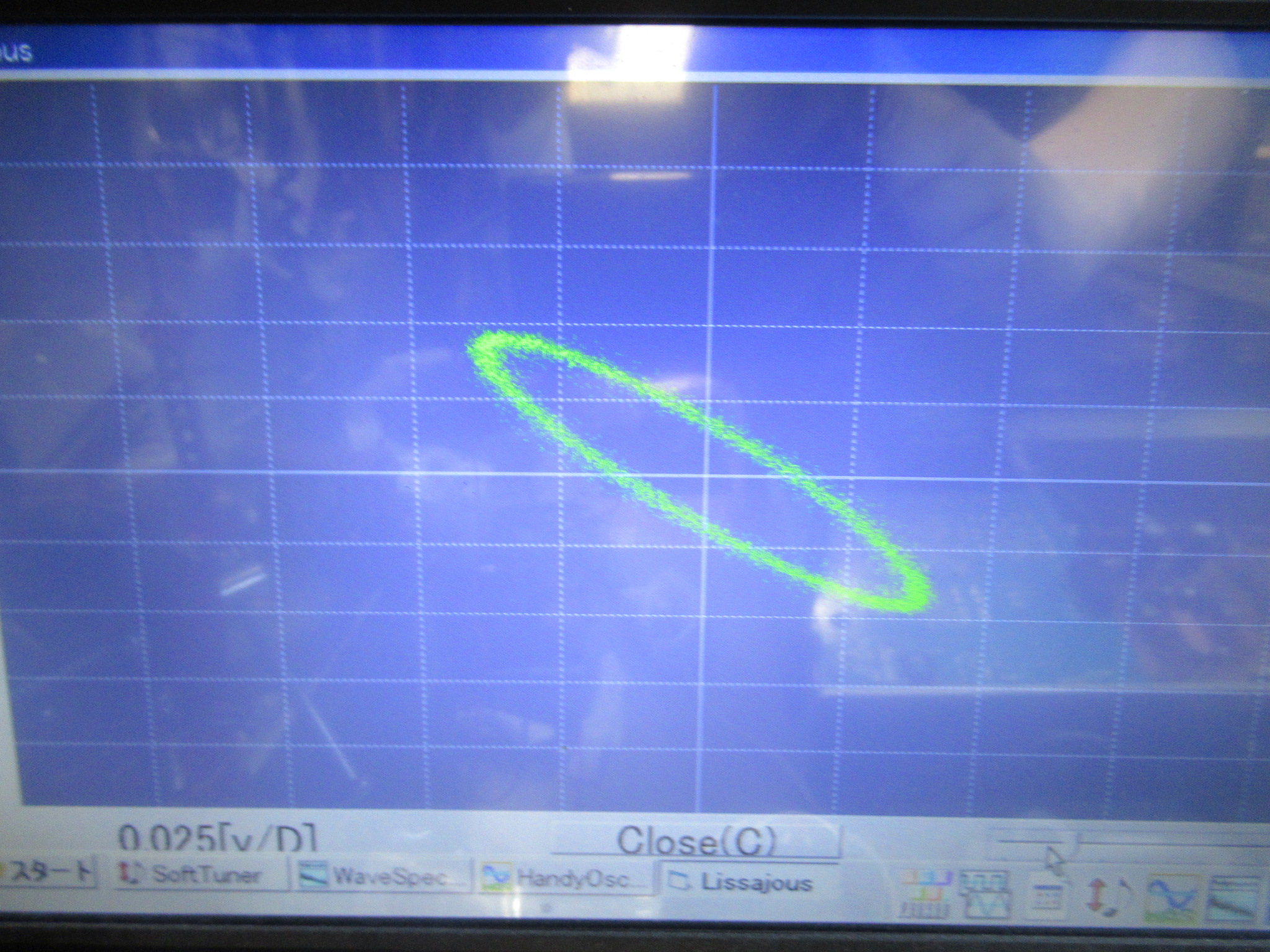

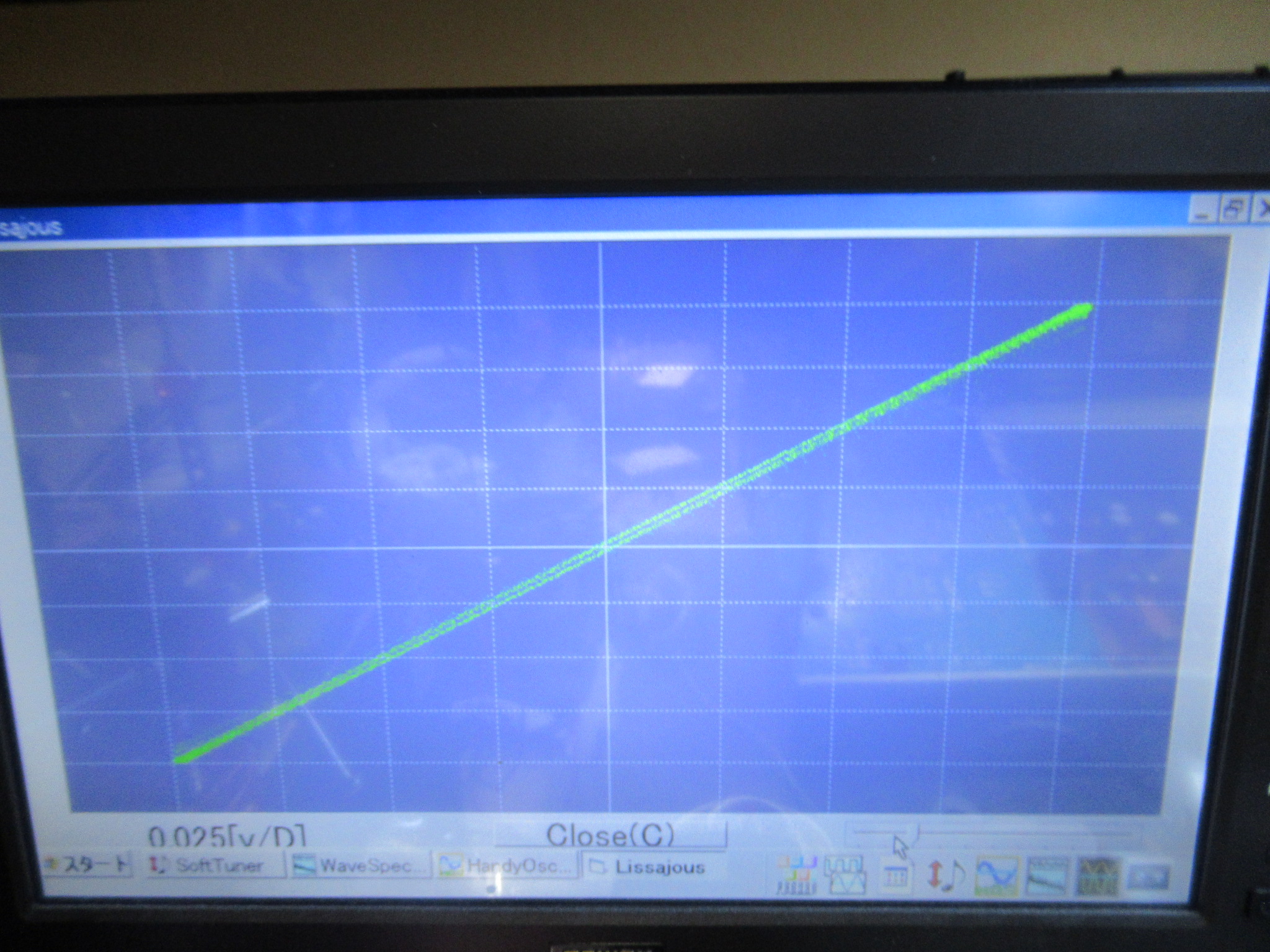

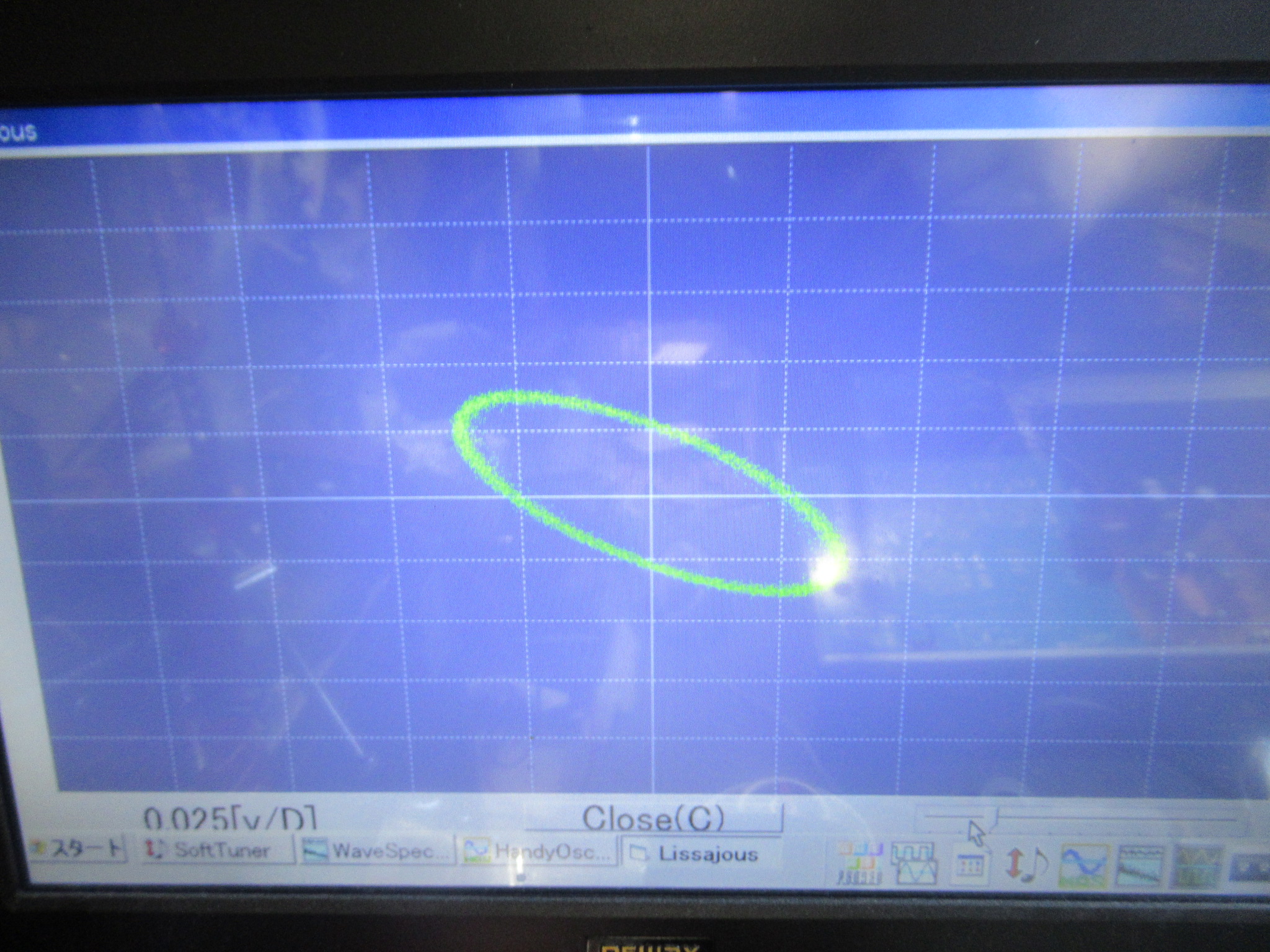

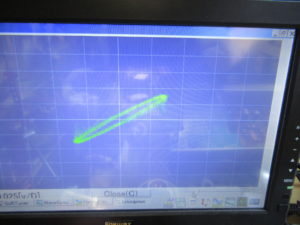

再生ヘッドのアジマスの調整を行います。

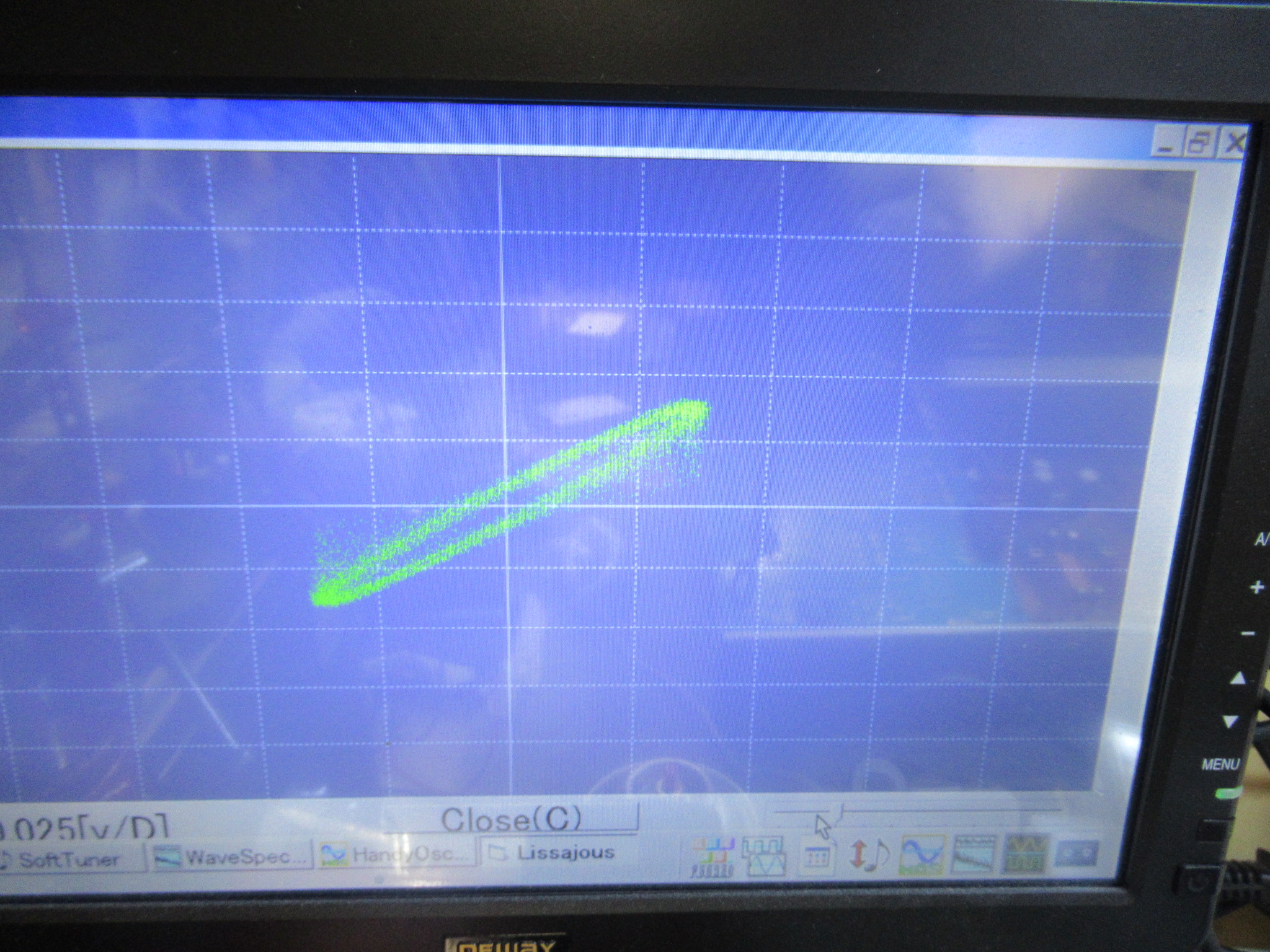

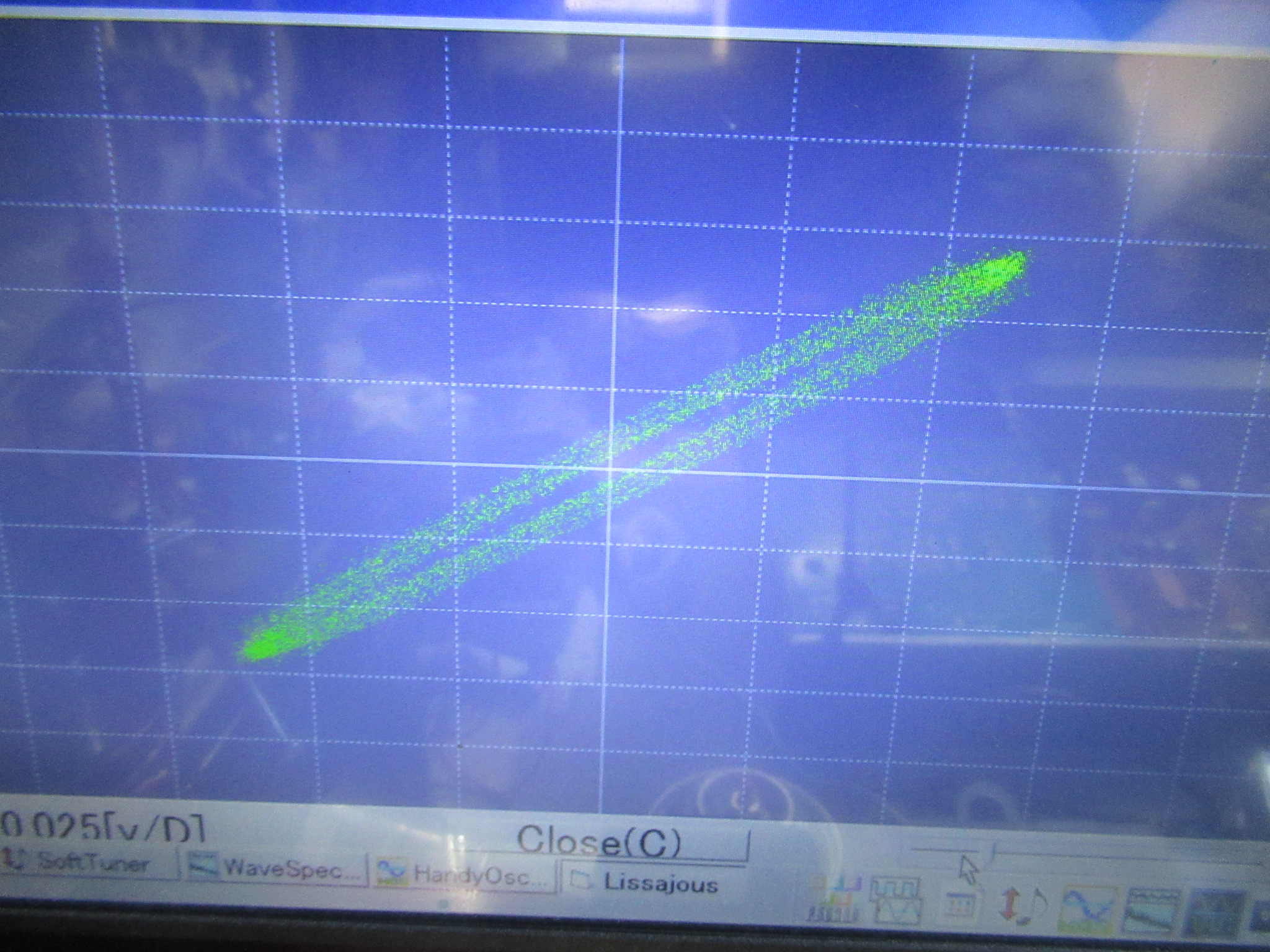

録音ヘッドのアジマス調整を行います。
録再バランス調整を行います。

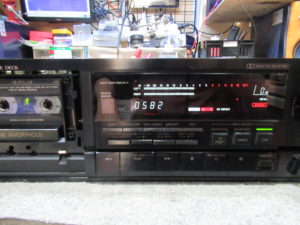

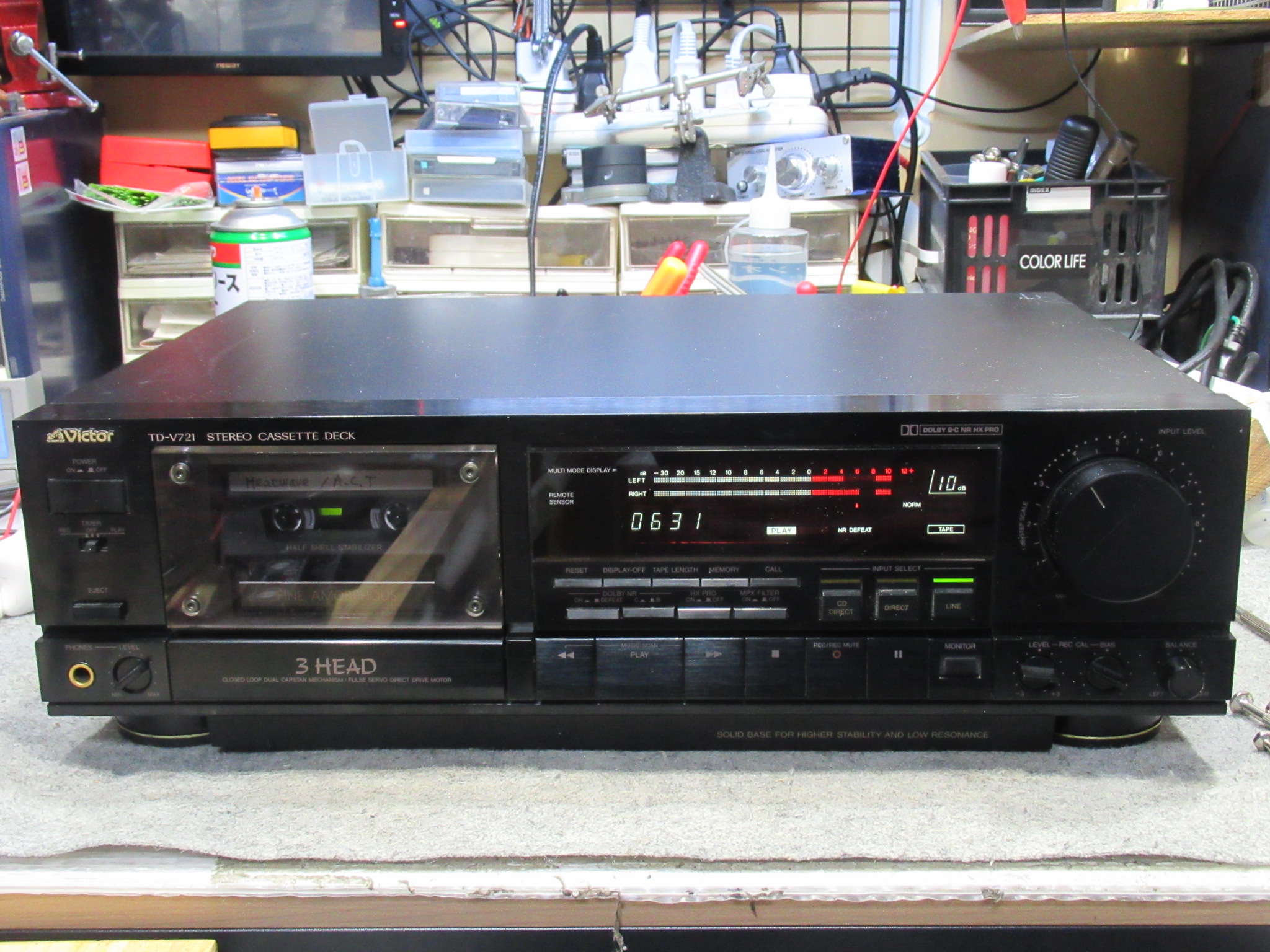

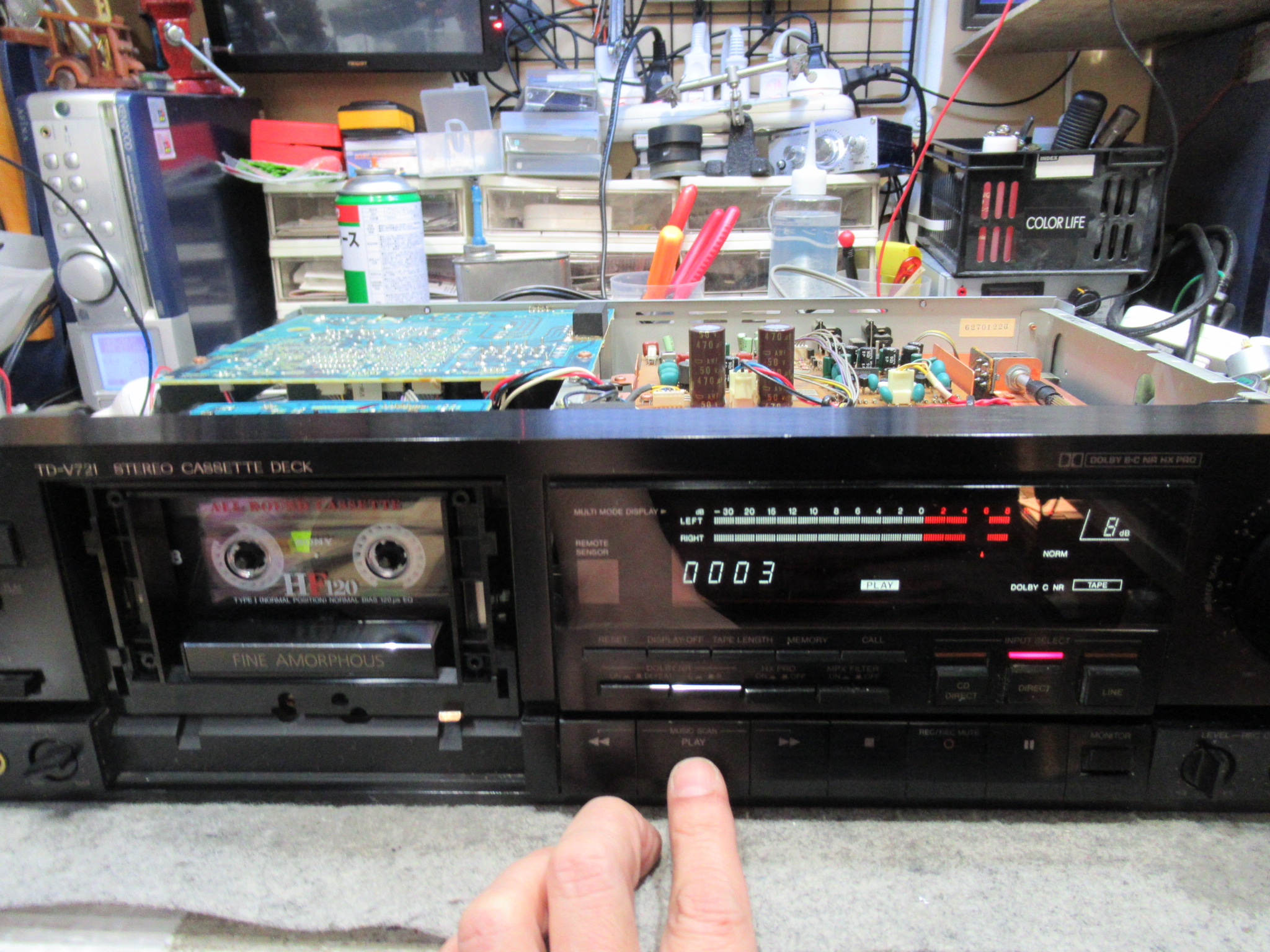

聴感での録再状況を確認し、修理完了です。
