XK-009

EXCELIA XK-009

投稿日:

人気機種、EXCELIAのXK-009の修理です。

オークションでジャンク品を購入されたとのことです。

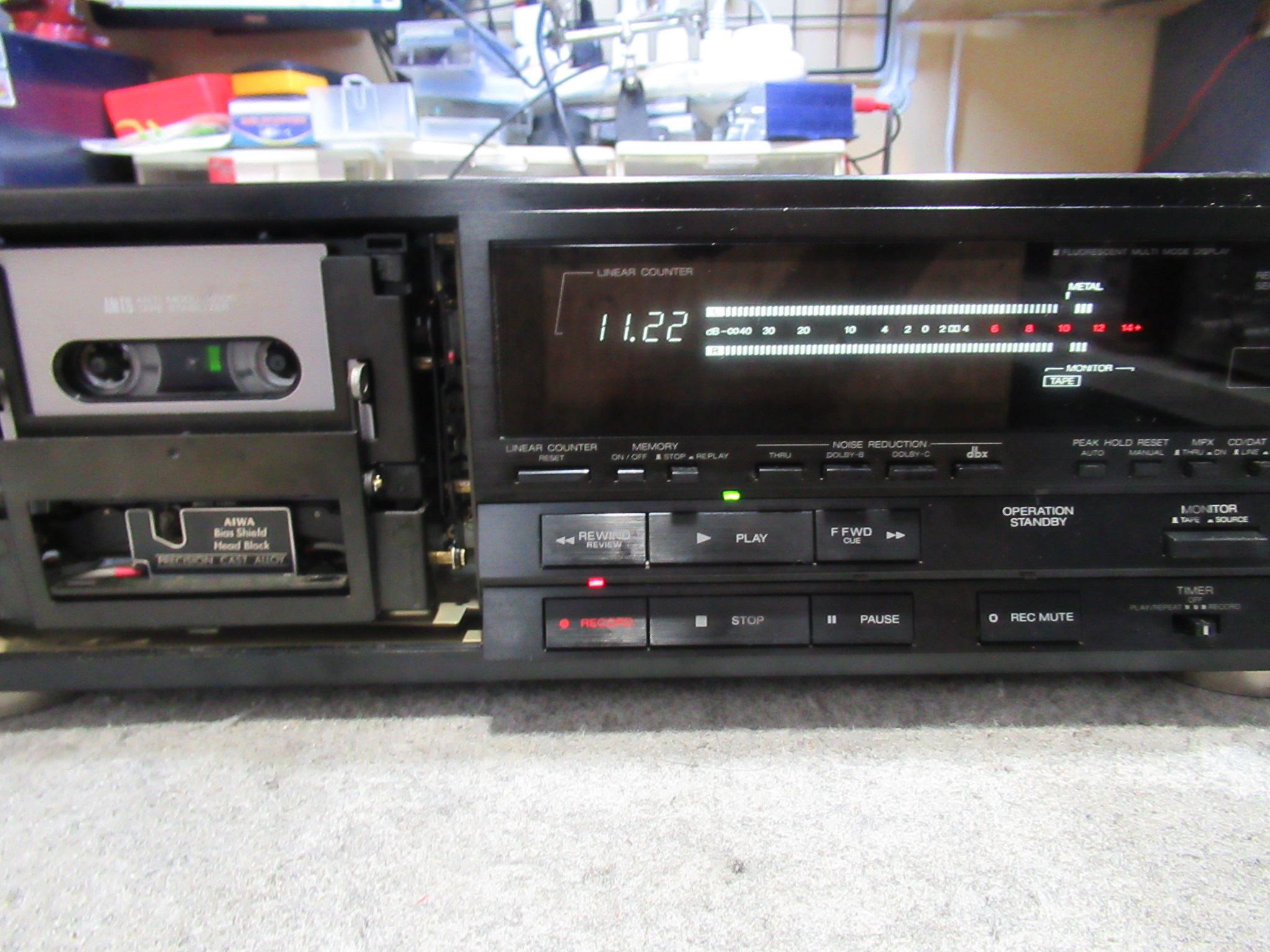

テープをセットします。バタンというAMTSが動作した音が聞こえた後、「キュー」というアイドラーのスリップ音が聞こえます。

再生ボタンを押しても無反応です。

RECVOLのツマミがガタついています。内部のナットが緩んでいましたので増し締めします。

カバーを開けます。キャプスタンベルトがありません。

AMTS用のソレノイドを取り外し、メカを取り出します。

カセットホルダーを切り離します。

メカ背面のプレートを取り外します。

加水分解で溶けたベルトがプーリーなどに絡みついてますので、アルコールで拭き取ります。

分解を進めます。

内部のリーフスイッチ2か所の接点を磨きます。

リールモーターを取り外すとアイドラーが現れます。

硬化しスリップしていたゴムリングを交換します。

新しいベルトを掛けて組み立てます。

再生用のアイドラーです。モーターを取り外し、

先ほどと同様にゴムリングを交換します。

リールベルトを交換します。

左右リールを脱着し、グリスアップします。

メカを仮接続して動作テストを行います。

ストップボタンの接触不良が見られます。

フロントパネルを取りはずしてスイッチに接点復活剤を処置します。

315Hzの信号が記録されたテープを再生し速度の調整を行います。

ヘッドアジマスの調整を行います。

バイアスキャリブレーション後に録再バランス調整を行います。

テープポジションの異なる複数のテープで録再状況を確認し、修理完了です。
