KX-1100G

KENWOOD KX-1100G モーター不良

投稿日:2022年8月17日 更新日:

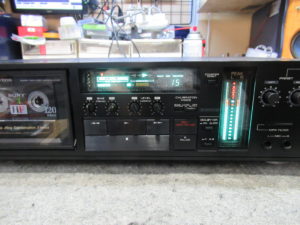

KENWOODの3ヘッドデュアルキャプスタンカセットデッキ、KX-1100Gの修理依頼をいただきました。

今回のご依頼は2点です。1点目は、再生時に右側リールが勝手に停止するというものです。これについては、動作確認時には再現されませんでしたが、原因はほぼ100%、リールモーターの内部接点の接触不良です。

もう一点は、操作を受け付けなくなることがあるということです。何度が操作していると、症状が確認されました。カムモーター周辺の問題と思われます。

カバーとフロントパネルを取り外し、メカを取り出します。

数年前に修理されたということで、この機器のウィークポイントのバックテンションベルトは健在でした。

リールモーターを取り外す準備を進めます。左右リールを取り外し、

メカ背面のキャプスタンモーター基板を取り外し、

キャプスタンユニットを取り外します。

これでようやくリールモーターユニットを取り外すことができました。

モーターを分解します。ブラシを傷めないよう注意が必要です。

接点にはスス状の汚れや摩耗が見られます。

研磨後です。

元通り組み立てて、半日ほど慣らし運転を行います。

続いてカムモーターです。

このモーターは、先ほどのリールモーターとは異なり。通常の使用では、あまり長時間回転することがありません。そのため、接点同士の接触状態が何かの拍子に悪くなるという傾向があるようです。接点復活剤を処置し、先ほどと同様、慣らし運転を行います。

カムモーターでON-OFFするスイッチの接点を磨きます。

後は元通り組み立てるだけですが、リールモーターユニットを取り外すときに、写真のアイボリー色のパーツが一緒に外れてしまいました。普通は分解するところではありませんので、どのように組まれているか分らず一瞬焦りましたが、今後の修理の備忘録として写真を掲載します。

あとは元通り組み立てて、

動作確認を行います。テープを10本以上再生し、不具合が再発しないことを確認します。

調整を行います。315Hzの信号が記録されたテープを再生し速度の調整を行います。

ヘッドのアジマス調整を行います。

録再バランス調整を行います。

修理完了です。
