GX-Z7100LTD

A&D GX-Z7100LTD

投稿日:

A&DのGX-Z7100LTDです。

知人から譲り受けたということですが、動作不良の状態です。

前所有者が、閉じ込められたカセットを無理やり取り出したため、テープガイドが左右両方とも破損しています。

メカを取り出します。

分解を進めます。

カセットホルダー内蔵のスプリングが経年により変形していますので、脱着して加熱整形します。

左側のピンチローラーアームです。破損したテープガイドを交換します。

硬化しているピンチローラーを交換します。

右側のテープガイドを交換します。

ヘッド周りを分解し、古いグリスを除去し再グリスします。

リールとアイドラーを取り外します。

ブレーキパッドが脱落しそうです。

パッドを貼り直します。

アイドラーゴムが硬化し割れています。

新品代替品と交換します。

ゴムリングが接する面を脱脂します。

メカ背面の基板を取り外します。

ゴムベルトが面する部分が汚れていますので清掃します。

カムモーターユニットのベルトとモーターを交換します。

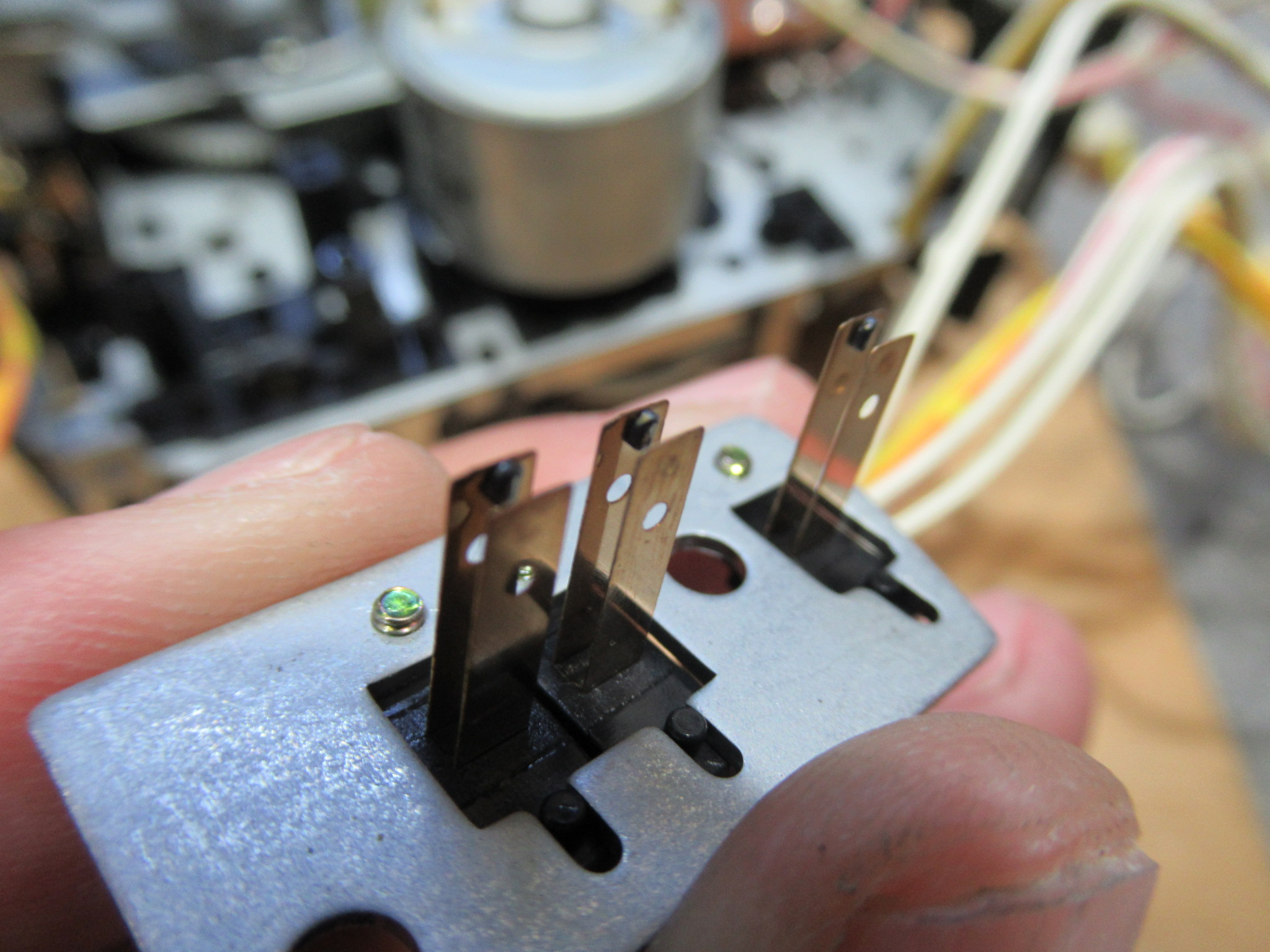

テープポジション検出スイッチの接点を磨きます。

新しいベルトを掛けて組み立てます。

メカを元に戻して動作確認を行います。

ミラーカセットを用いてテープパスを点検します。

315Hzの信号が記録されたテープを再生し速度の調整を行います。

ヘッドアジマスの調整を行います。

バイアスキャリブレーション後に録再バランス調整を行います。

複数のテープで録再状況を確認し、修理完了です。

-GX-Z7100LTD
-,
