TC-K222ESL

SONY TC-K222ESL

投稿日:

SONYの3ヘッドデュアルキャプスタンカセットデッキ、TC-K222ESLの修理依頼をいただきました。

5年ほど前から不動となり、メーカーに修理を断られてそのままの状態だったということです。

イジェクトボタンを押してもモーター音が数秒聞こえるのみで、開閉不可です。

カバーを開けました。キャプスタンモーターが回っていません。

トレイのロックを解除し、リッドを取り外します。

メカとメイン基板を取り出します。

基板の半田クラックを修正します。

メカのメンテナンスに移ります。カセットホルダーと化粧パネルを取り外します。

アイドラーとピンチローラーアームを取り外します。

劣化しているピンチローラーは交換します。

左側のピンチローラーは、コアが抜けていました。

キャプスタンモーターを切り離します。

分解します。キャプスタンのシャフトにグリスを塗布します。

モーター基板の電解コンデンサー周辺は、液漏れでプリントパターンが痛んでいます。

断線している箇所にバイパスを処置し、新しいコンデンサーを取り付けます。

新しいベルトを掛けて組み立てます。

メカのフロント部を分解します。

ベルトが溶けて巻き付いています。

プーリーを清掃・脱脂し、新しいベルトを仮掛けします。

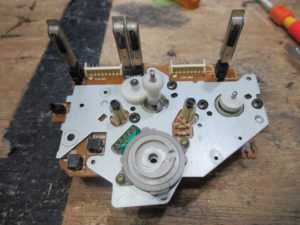

ロータリーエンコーダーを分解します。

あまり汚れていません。接点を研磨清掃し元通りに組み立てます。

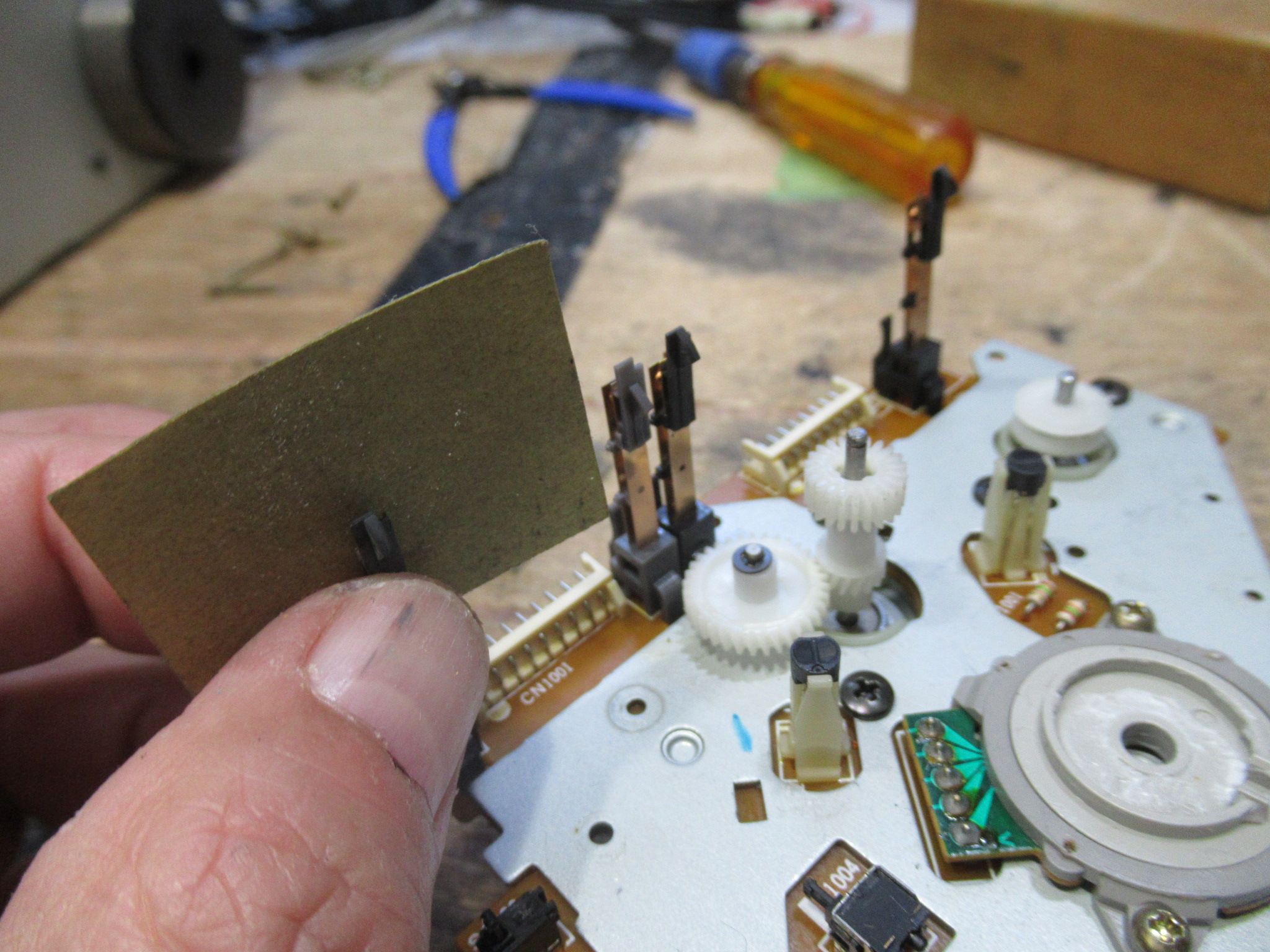

テープポジション検出スイッチの接点を清掃します。

メカを組み立てて、ベルトをモータープーリーに掛け直します。

メカのメンテナンスが完了しましたので、本体に戻して走行テストを行います。

ミラーカセットを用いてテープの走行状況を目視点検します。

315Hzの信号が記録されたテープを再生し速度の点検を行います。許容値内です。

ヘッドアジマスの調整を行います。

録音バランス点検のため、バイアス調整を行ったところ、キャリブレーションが不調です。ノーマルテープでは内部のトリマ調整で何とか対処できましたが、クロムとメタルがダメです。点検したところ、録音ヘッド劣化の可能性が高いことがわかりました。修理を行う場合、当初の見積額を大幅に上回りますので、修理の可否についてオーナー様に確認したところ、「録音は行わない」ということで、今回の修理はここまでとなりました。

録音バランスの調整を行い、

録音再生状況を聴感で点検し、修理完了です。
