TC-K555ESX

SONY TC-K555ESX リールの固着

投稿日:

以前お取引いただいた方からの新たなご依頼です。

SONYの3ヘッドデュアルキャプスタンカセットデッキ、TC-K555ESXです。最近中古購入されたということですが、大きく2点の不具合を抱えています。

ひとつ目は、このメカの故障の定番、「ロケットオープン」です。イジェクトを押すと凄い速さでトレイが開きます。このまま使い続けると、バネを支えている箇所が100%破損します。

ふたつ目は、テープ走行は可能なものの、巻き戻しや早送り時の終盤にリールの回転が非常に重くなり、止まりそうになります。

カバーを開けてメカを取り出しました。このメカを取り出す際には、ヘッドを指で持ち上げながらでなければ、ヘッドブロックを支えている小さな金属製のボールが脱落しますので注意が必要です。

カセットホルダーと化粧パネルを切り離します。

化粧パネルの裏にはプリズムが取り付けられています。ランプの光でハウジング内を照らすという役割のほか、回転センサーに光を伝達するという重要な役割を担っています。

埃が積もって曇っています。放置しておくとオートストップが掛かり、再生が即停止するようになりますので清掃します。

カセットホルダーです。

このゴムリングは、トレイが開く際の衝撃を吸収するダンパーですが、劣化によりロケットオープンになっていますので交換を行います。

メカ正面です。ヘッドは後継機に搭載されているコンビネーションヘッドに交換されています。

ブレーキを解除した状態でリールを回すと、かなりの抵抗感があります。

グリスが固まっているのが原因ですので、分解清掃、グリスアップを行います。

トレイの開閉状態が良好になりました。

メカ背面の基板を取り外します。

電解コンデンサーを交換します。

フライホイールを取り外すと、ヘッドを持ち上げるレバーが現れます。支点部が固着しやすいので、注油します。

キャプスタンのシャフトにグリスを処置し、新しいベルトを掛けて組み立てます。

メンテナンスを終えたメカを本体に戻し、テープ走行の状態を確認します。

念のためテープパスを点検します。

315Hzの信号が記録されたテープを再生し速度の確認を行います。

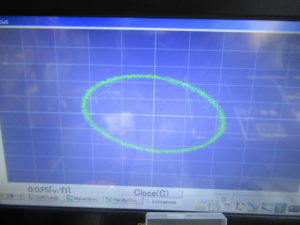

ヘッドアジマスの調整を行います。

録再バランス調整を行います。

聴感で音質を確認し、修理完了です。

-TC-K555ESX
-,
