XK-009

EXCELIA XK-009

投稿日:

EXCELIAのXK-009です。

十数年前に一度修理歴があるそうですが、

カセットをセットするとトレイが閉まりません。

カバーを開けて点検を行います。

キャプスタンベルトが伸びています。この機種は、キャプスタンの回転を利用してメカのモードを切り替えますので、それが原因で故障したようです。

メカを取り出します。まずはホルダーを切り離します。

メカ背面のプレートを取り外します。

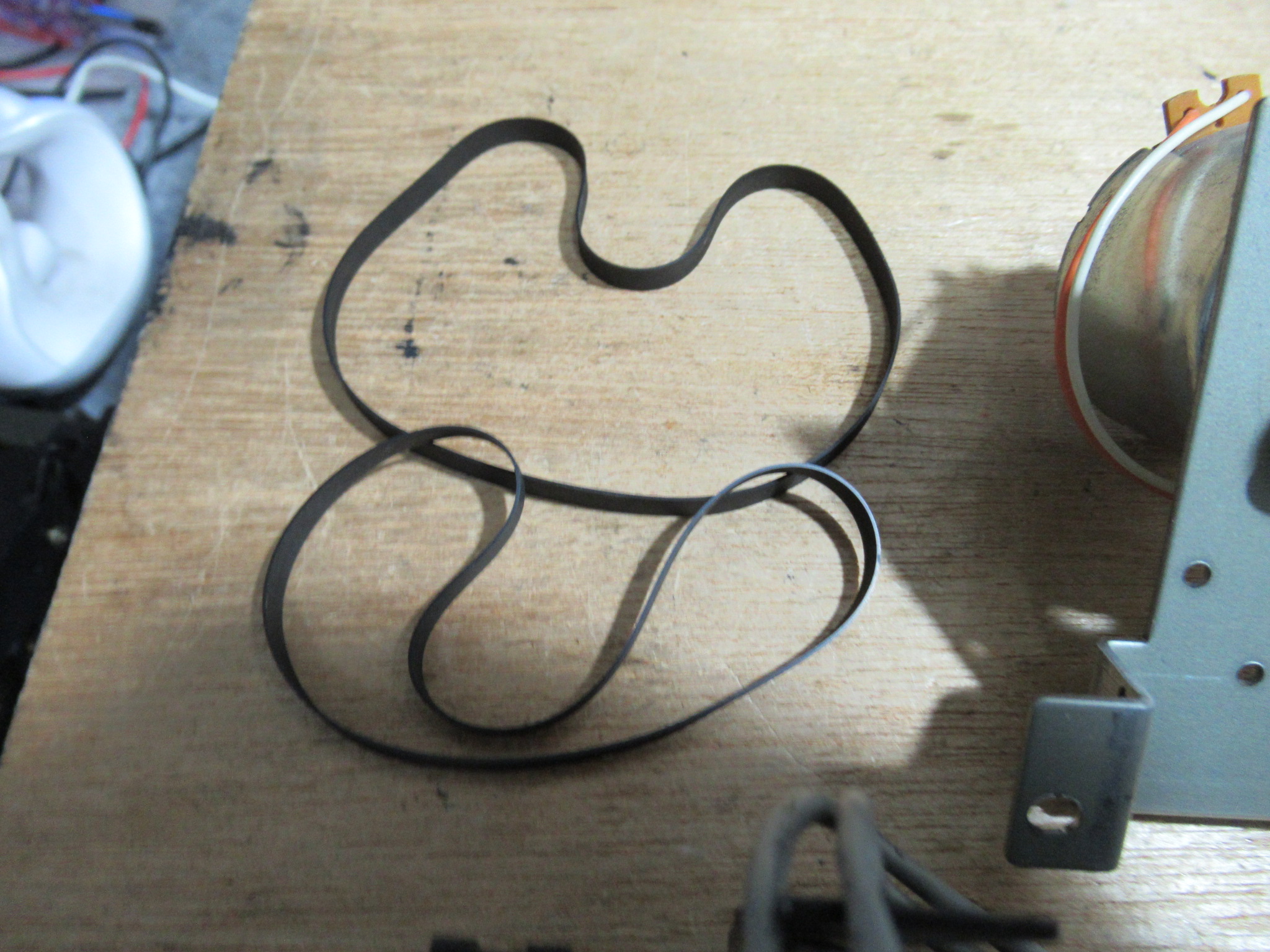

キャプスタンベルトは2本とも伸びています。加水分解が進行しているようです。

さらに分解を進めるとアイドラーにアクセスすることができます。

ゴムリングを交換します。

リーフスイッチ2か所の接点清掃を行います。

新しいベルトを掛けて組み立てます。

左右リールを分解し、グリスアップします。

リールベルトも伸びが見られましたので交換します。

続いて再生用のアイドラーを交換します。

モーターを取り外します。

シリコンゴムタイプのアイドラーと交換します。

本体と仮接続して動作確認を行います。

ピンチローラーとヘッドのクリーニングを行います。

メカを本体に戻して動作確認を行います。

315Hzの信号が記録されたテープを再生し速度の調整を行います。

再生ヘッドのアジマスの調整を行います。

バイアスキャリブレーション後に録再バランス調整を行います。

聴感でのテストを繰り返し、修理完了です。
