DTC-2000ES

SONY DTC-2000ES 表示暴走ほか

投稿日:

SONYの4ヘッドDATデッキ、DTC-2000ESの修理依頼をいただきました。

左表示パネルの暴走と動作不良という不具合を抱えています。

再生ボタンを押すと表示が暴走しました。こうなると電源を切るしかありません。原因は、操作スイッチの接触不良でマイコンに想定外の値が入力され、オーバーフローするためです。そのため、リモコン操作では発生しません。

他機種でも操作スイッチの接触不良で誤作動は発生しますが、「再生ボタンを押すと早送りになる」程度で済みますので、この機種の設計ミスといっても過言ではありません。

操作ボタンを強めに押すと接触が良くなるため、正常に作動します。

しかし、イジェクトしようとしたところ、CAUTION表示となってしまいました。

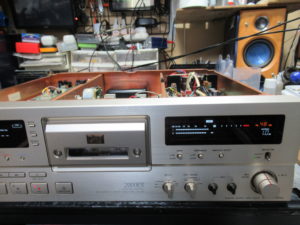

カバーを開け、底板を取り外し、フロントパネルを切り離します。

この基板に取り付けられているタクトスイッチすべて交換します。

交換後、すべてのスイッチが正常に操作できることを確認します。

メカのメンテナンスを行います。

裏返しにして基板を取り外すと、メカの構成ユニットが現れます。

分解します。

可動式テープガイドを駆動するリングギヤです。本来スライドすべき箇所が固着していますので必要な処置を行います。

スムーズに動くようになりました。

新しいベルトに交換し組み立てます。

2DDリールユニットです。パッドの剥がれなどが無いか、ブレーキが効くか点検します。早送りや巻き戻し後に再生を開始したときに数秒間音が出ない場合は、ブレーキパッドにトラブルが生じていますのでご参考としてください。

カセットホルダーを取り外します。

標準のスポンジ式ヘッドクリーナーは、経年により変質しヘッドを痛めますので撤去します。

スポンジがボロボロになっています。回転ヘッドの下部にこびりついているスポンジカスは除去します。幸いにも回転部分への影響はありませんでした。

ピンチローラーは弾力がありますので、S-721Hでクリーニングし再利用します。

カセットを検出するスイッチです。接触不良の予防のため接点復活剤を処置します。

カセットホルダーの可動部にグリスを処置します。

メカを仮接続して動作確認を行います。

入出力別、モード別の録再状況を確認し、修理完了です。
