A&Dの人気機種、GX-Z7100です。
１年ほど前に整備品として購入されたものの、動作不良となったということです。
この機種で心配なのは、テープガイドの破損です。点検を行ったところ、破損はあるものの、補修されていました。
再生ボタンを押すと、ピンチローラーとヘッドが上がり、テープ走行して再生音は出ましたが、「ギーギー」と鳴り続け、そのうち停止してしまいます。
カバーと底板、フロントパネルを取り外してメカを取り出します。
分解を進めます。
補修されたテープガイドです。他機種用のテープガイドを貼り付けています。これはこれで問題はありません。
カセットホルダーを分解します。ホルダー両サイドのスプリングが変形しています。
脱着して加熱整形します。
ヘッド周りに固着は見られません。
硬化しているピンチローラーを交換します。
ヘッド周りを分解します。
以前整備された方が処置したグリスです。このタイプは経年により固まり動作不良の原因となりますので、揮発性の低いシリコングリスに置換します。
リール周りを分解します。
アイドラーゴムを交換します。

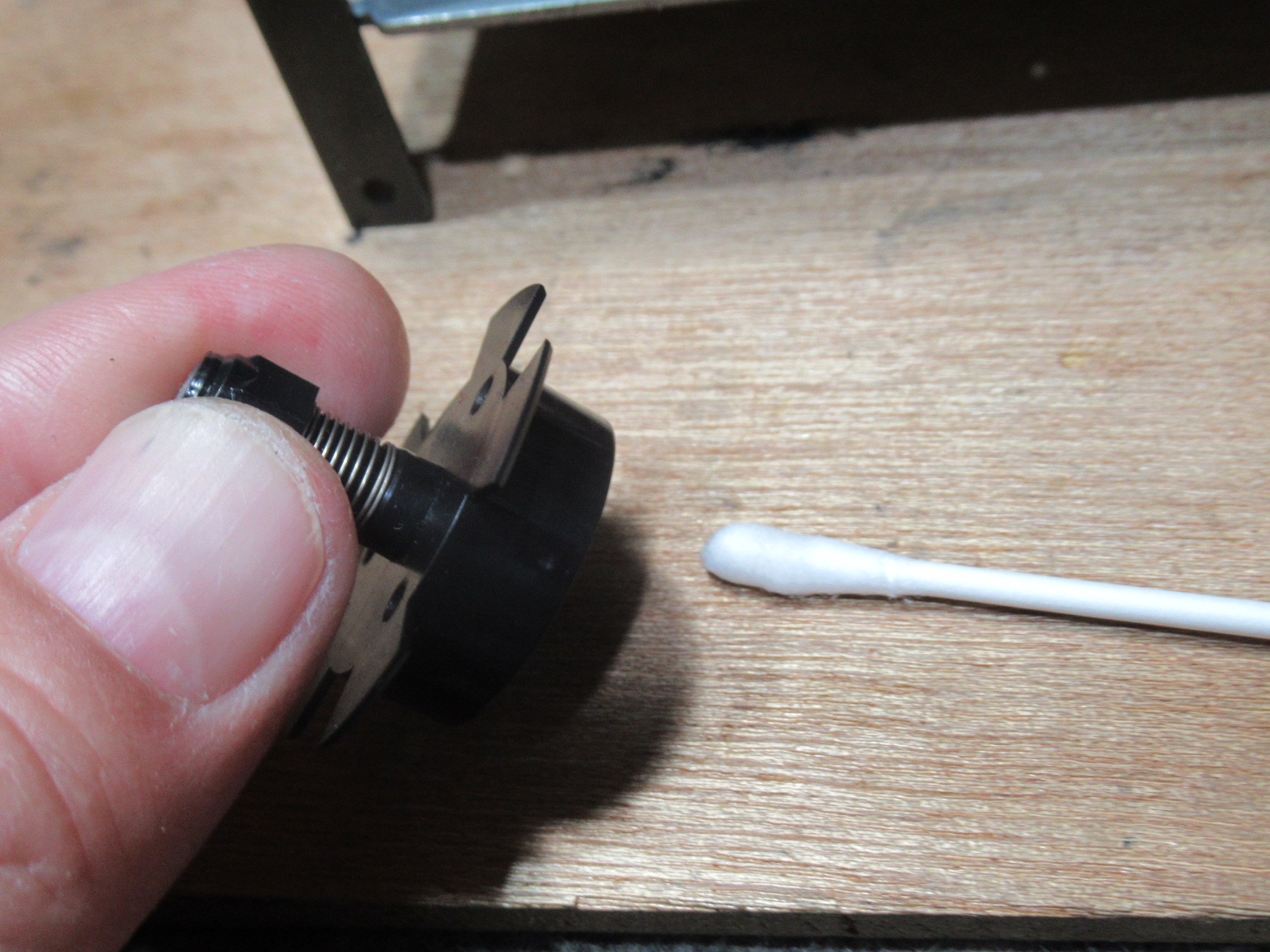

ゴムリングの当たる面を脱脂します。
メカ背面の基板を取り外します。
品質の悪いベルトを交換します。当店では国内の工場に発注したベルトを使用しています。
異音を発していたカムモーターユニットです。
ここも品質の悪いベルトが使用されていました。かなり柔らかい材質ですで形状も均一でありません。
モーターを交換します。
ゴムベルトを交換します。これも国内製造されたものです。
オートセレクタのスイッチ接点を磨きます。
元通り組み立てて本体に戻し、動作テストを行います。
ミラーカセットを用いてテープの走行状態を目視点検します。
315Hzの信号が記録されたテープを再生し速度の調整を行います。
ヘッドアジマスの調整を行います。
キャリブレーション後に録再バランス調整を行います。
テープポジションの異なる複数のテープで録再状況を確認し、修理完了です。
