XK-009

EXCELIA XK-009

投稿日:

AIWAのEXCELIA XK-009です。

10年以上保管状態にあったということです。

トレイが開かないため、テープが閉じ込められています。

カバーを開けました。

キャプスタンベルトが溶け切れています。このメカはフライホイールの回転力で動作を切り替えますので、ベルトが切れるとトレイすら開かなくなります。

指でフライホイールを回すとトレイが開きます。

電源スイッチが奥に入り込んでいて、グラグラしています。

電源のボタンはクリーム色の細長いバーで電源基板に繋がっていますが、ボタン取り付け部で折れていますので接着修理します。

メカを降ろして、カセットホルダーを取り外します。

リールベルトも溶け切れています。

メカを前方に倒してモータープレートを取り外します。

キャプスタンモーターのプーリーに溶けたベルトが巻き付いていますので清掃します。

分解を進めます。

ようやくアイドラーに到達しました。硬化したゴムリングを交換します。これは早送り巻き戻し用です。

メカ内部の接点を清掃します。

新しベルトを掛けます。折長80mmと73mmです。

左右リールを脱着してグリスアップします。

新しいリールベルトを掛けます。折長82mm前後です。

続いてこの再生用のアイドラーゴムを交換します。

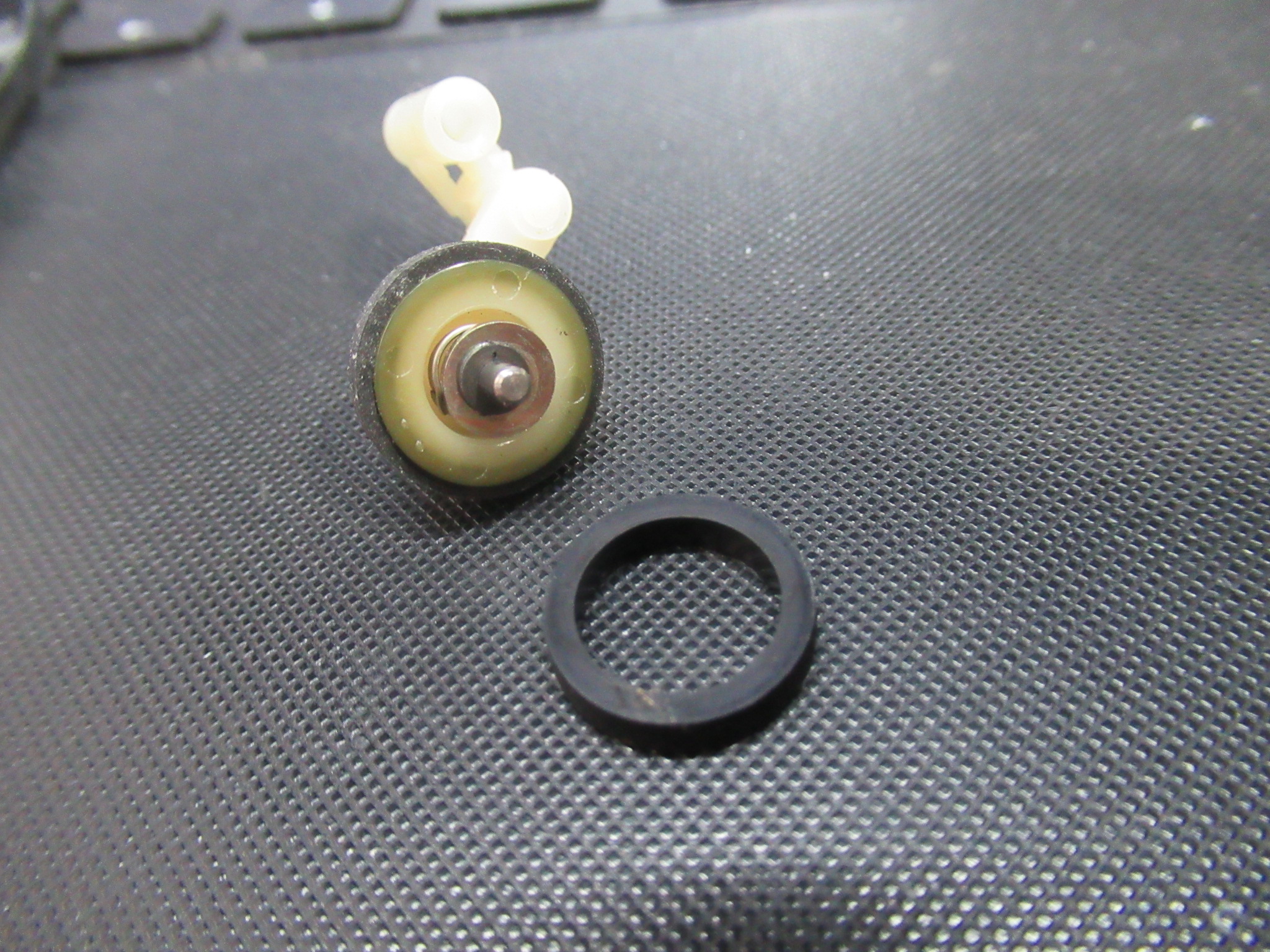

リールモーターを取り外してアイドラーを取り出し、ゴムリングを交換します。ここは滑りやすいのでシリコンゴムタイプを使用します。

メカを組み立てて動作確認を行います。

315Hzの信号が記録されたテープを再生し速度の調整を行います。

アジマスの調整を行います。

キャリブレーション後に録再バランス調整を行います。

テープポジションの異なる複数のテープで録再状況を確認し、修理完了です。
