KX-1100G

KENWOOD KX-1100G

投稿日:

これまで何度か当店をご利用になった方から、新たなご依頼をいただきました。

ケンウッドの3ヘッドデュアルキャプスタンカセットデッキ、KX-1100Gです。ご友人から譲り受けたということです。

動作はしますが、再生開始時に、「ギギギ」という気になる音が発生します。今回はメンテナンスも併せて行います。

カバーを開けます。

この機種では、基板上の特定の電解コンデンサー故障が起こり、音が出なくなります。マーキングしている6ケを後ほど交換します。

まずはメカのメンテナンスです。フロントパネルを取り外してメカを降ろします。

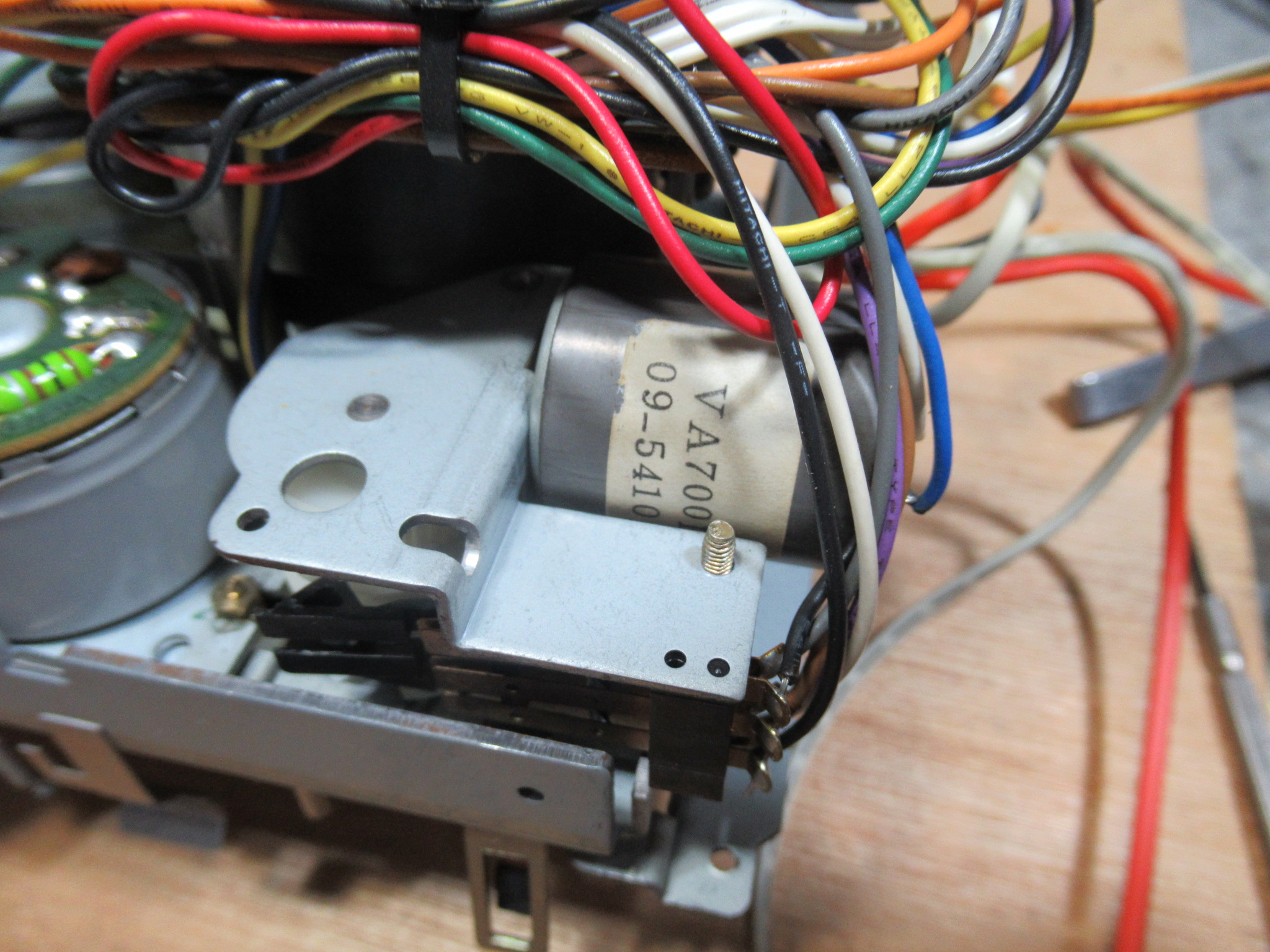

異音を発していたのは、このカムモーターユニットです。

化粧パネルを取り外します。

バックテンション用のベルトが溶け切れています。

カセットホルダーを取り外します。

リールにもベルトが付着していますので、綺麗に除去します。

もう片方のリールも脱着しグリスアップします。

新しいベルトを掛けます。

カムモーターユニットを取り外します。

酸化した接点を磨きます。

モーターに電圧を印加します。モーターが回転すると異音が発生します。

スペアのモーターと交換をしてみましたが変わりはありませんでしたので、異音はギヤの噛み合わせ部分から発生していることがわかりました。しかし、ギヤは入手できませんので、オーナー様にその旨お伝えし、メンテナンスを継続することとしました。

このモーターは内部接点の接触不良が起こりやすいので、予防策として、カムギヤを取り外してモーターを長時間空転させます。

アイドラーギヤを取り外し、

リールモーターも同様に空転させます。

カセットの検出スイッチ接点を磨きます。

キャプスタンベルトを交換します。

オートセレクタのスイッチ接点を磨きます。

メイン基板を取り出して、電解コンデンサー6ケを交換します。

元通り組み立てて動作確認を行います。

315Hzの信号が記録されたテープを再生し速度の調整を行います。

ヘッドアジマスの調整を行います。

録再バランス調整を行います。

テープポジションの異なる複数のテープで録再状況を確認し、メンテナンス完了です。
