以前からお取引いただいている方から、新たなご依頼をいただきました。

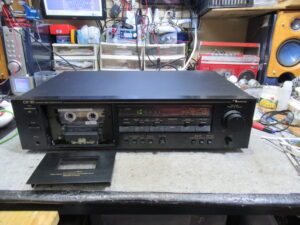

ナカミチのCR-30です。数年前に他店で修理されたということですが、少し前に、ヘッドが連続して上下動するなどの誤作動が発生するようになり、その後不動となったということです。

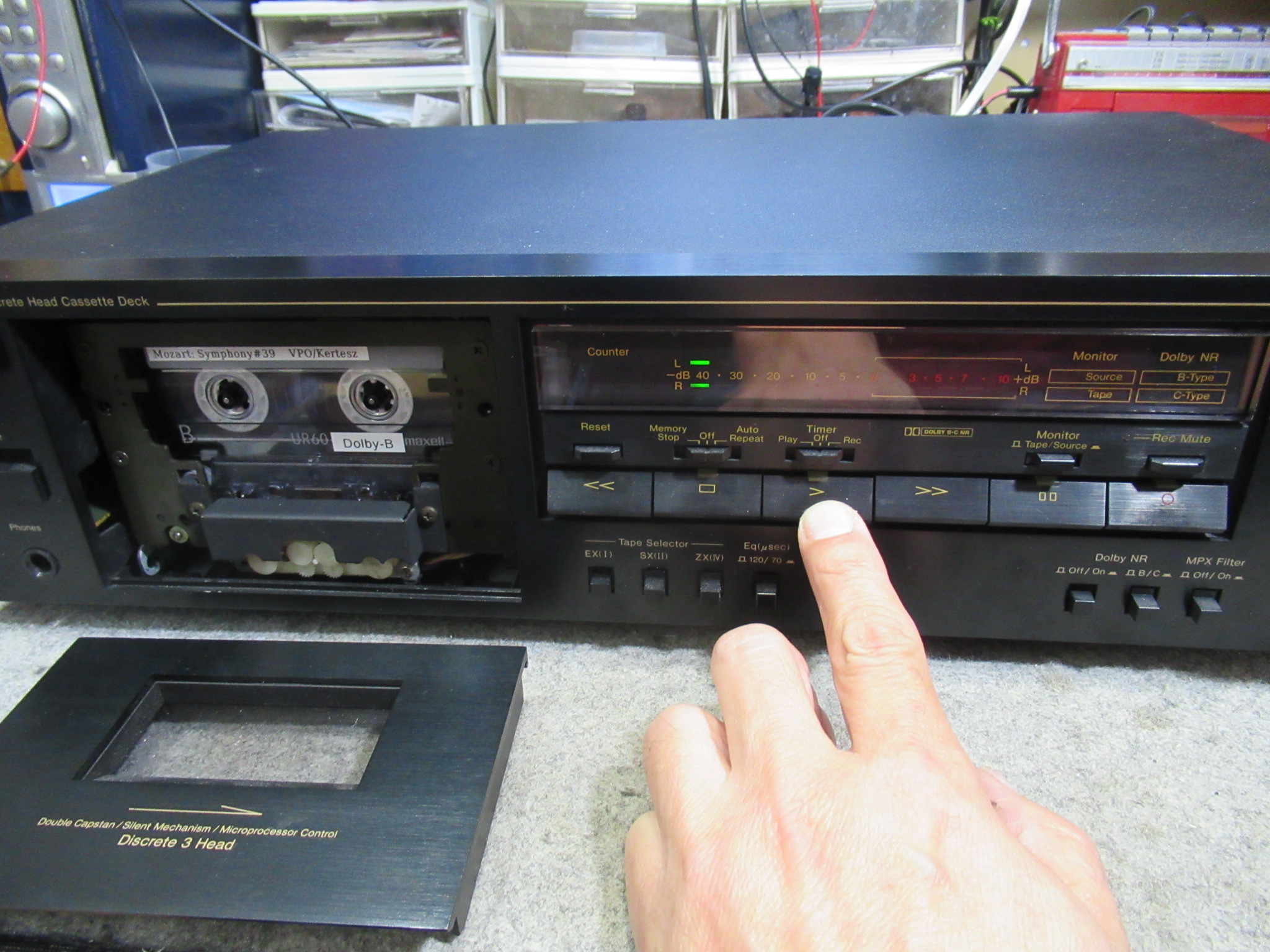

操作ボタンには完全に無反応です。このメカを駆動するカムモーターは固着しやすいという傾向がありますので、それが原因でしょうか？

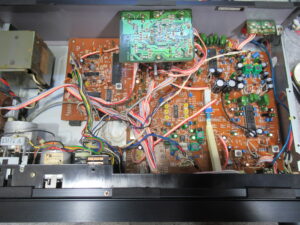

カバーを開けてカムモーターに直接電圧を加えてみましたが、回転しません。

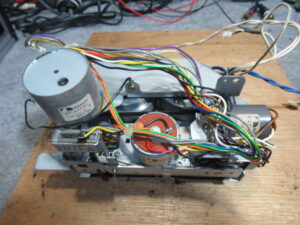

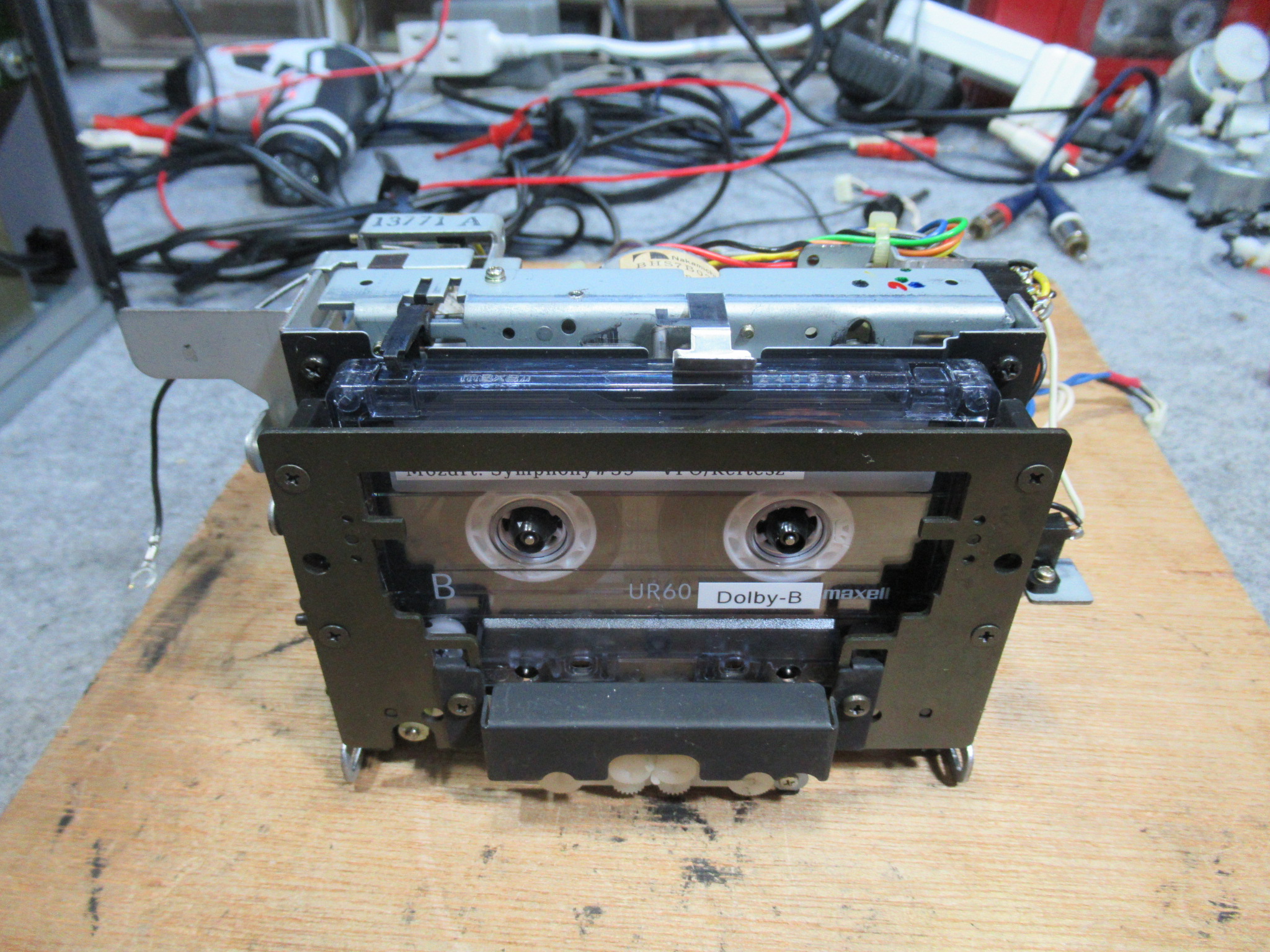

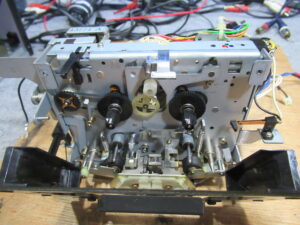

メカを降ろしてカムモーターユニットを取り出して、直接モーターシャフトを回してやると回転するようになりました。

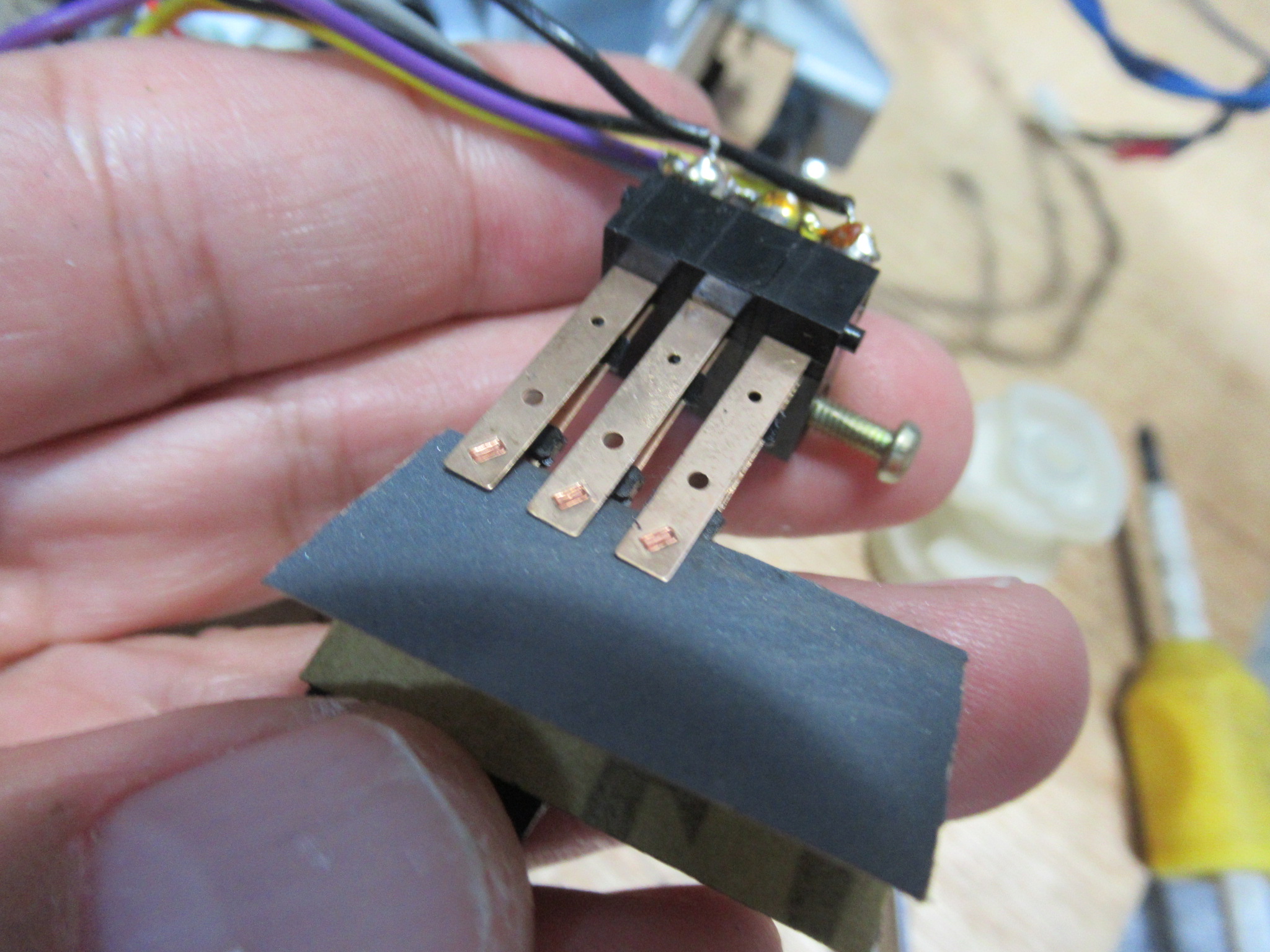

最初に誤作動が起きた原因は、リーフスイッチの接触不良と考えられますので、接点を磨きます。
しかし、本体に組み込んでもやはり無反応です。

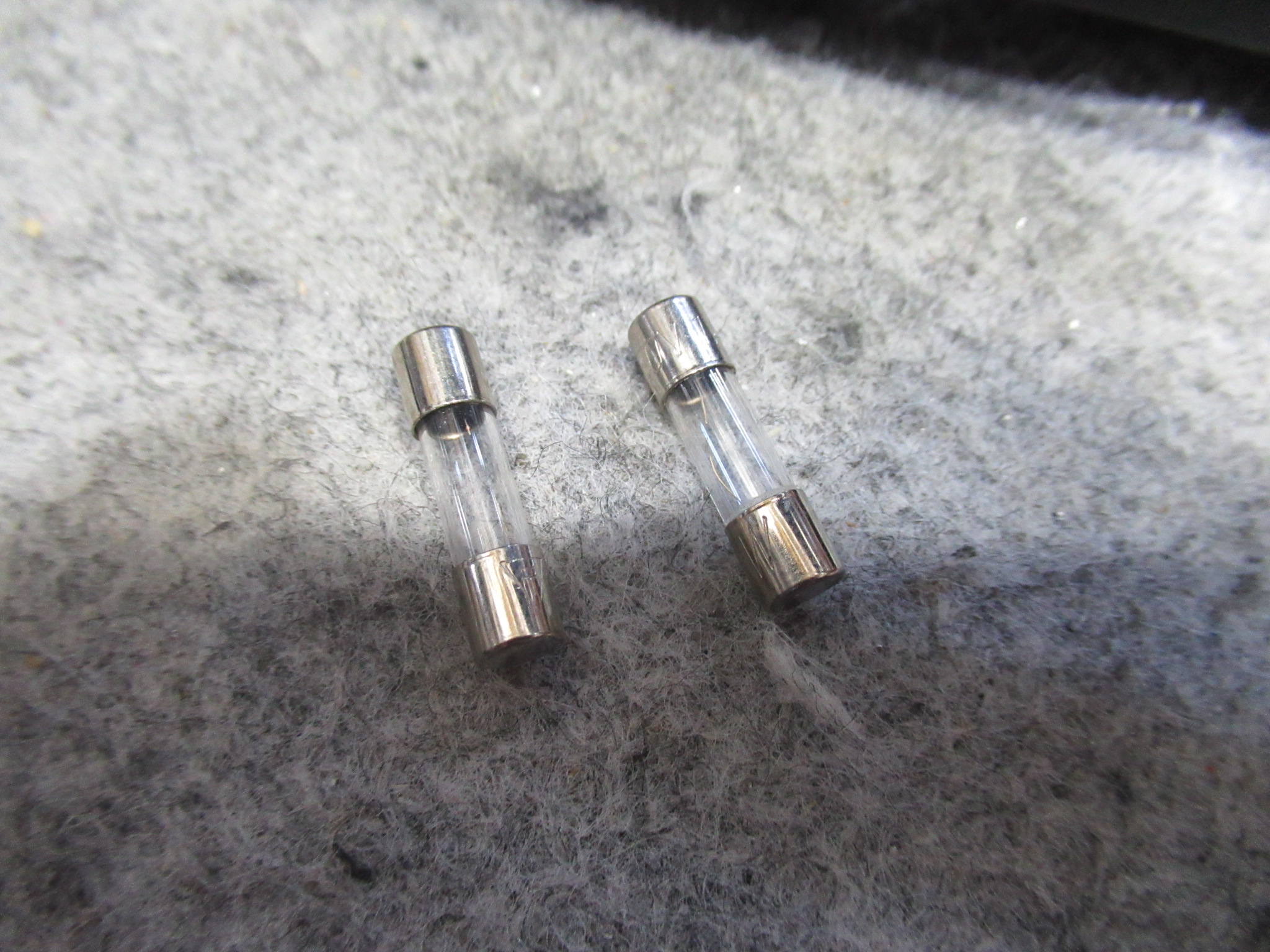

まさかと思いヒューズを点検すると、２本切れていました。
これでひとまずは動作するようになりました。ヒューズが切れた原因は、カムモーターが固着して過電流となったことと推測されます。
このカムモーターは、前回の故障の原因だったということで、そのときは内部接点のリフレッシュを行ったということです。今回は２回目の故障になりますので、モーターを交換することとしました。

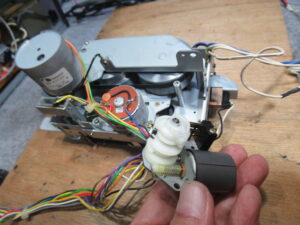

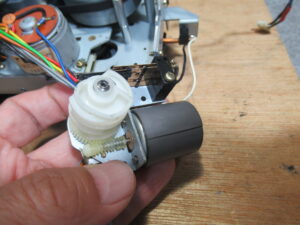

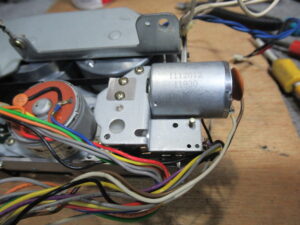

再度メカを降ろして、カムモーターユニットを取り出します。

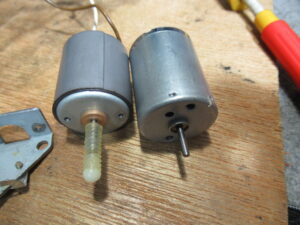

規格の似ている代替モーターを移植します。取り付けには加工が必要です。
動作確認を行います。

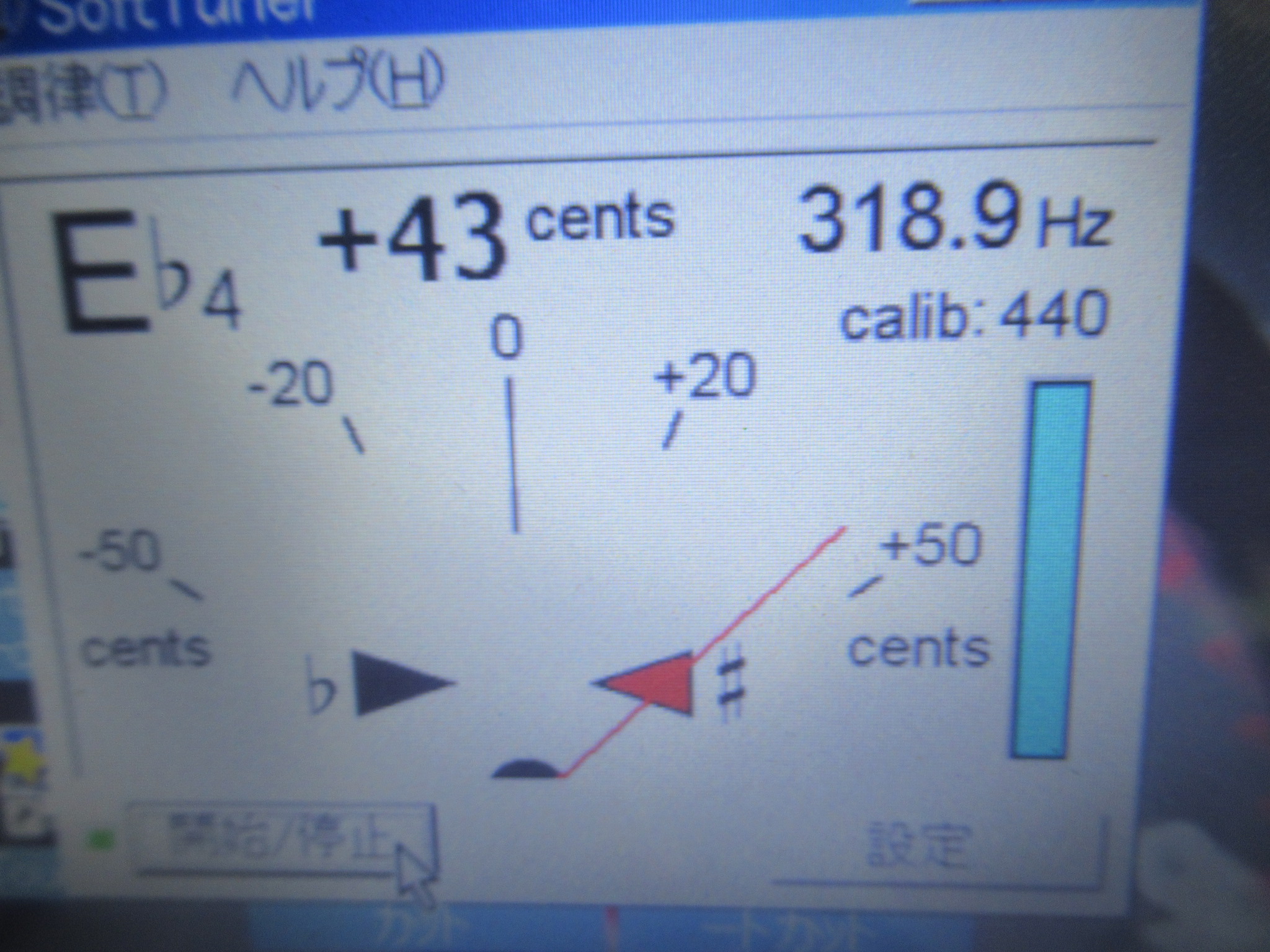

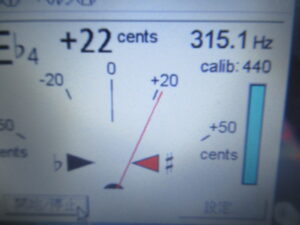

315Hzの信号が記録されたテープを再生し速度の調整を行います。

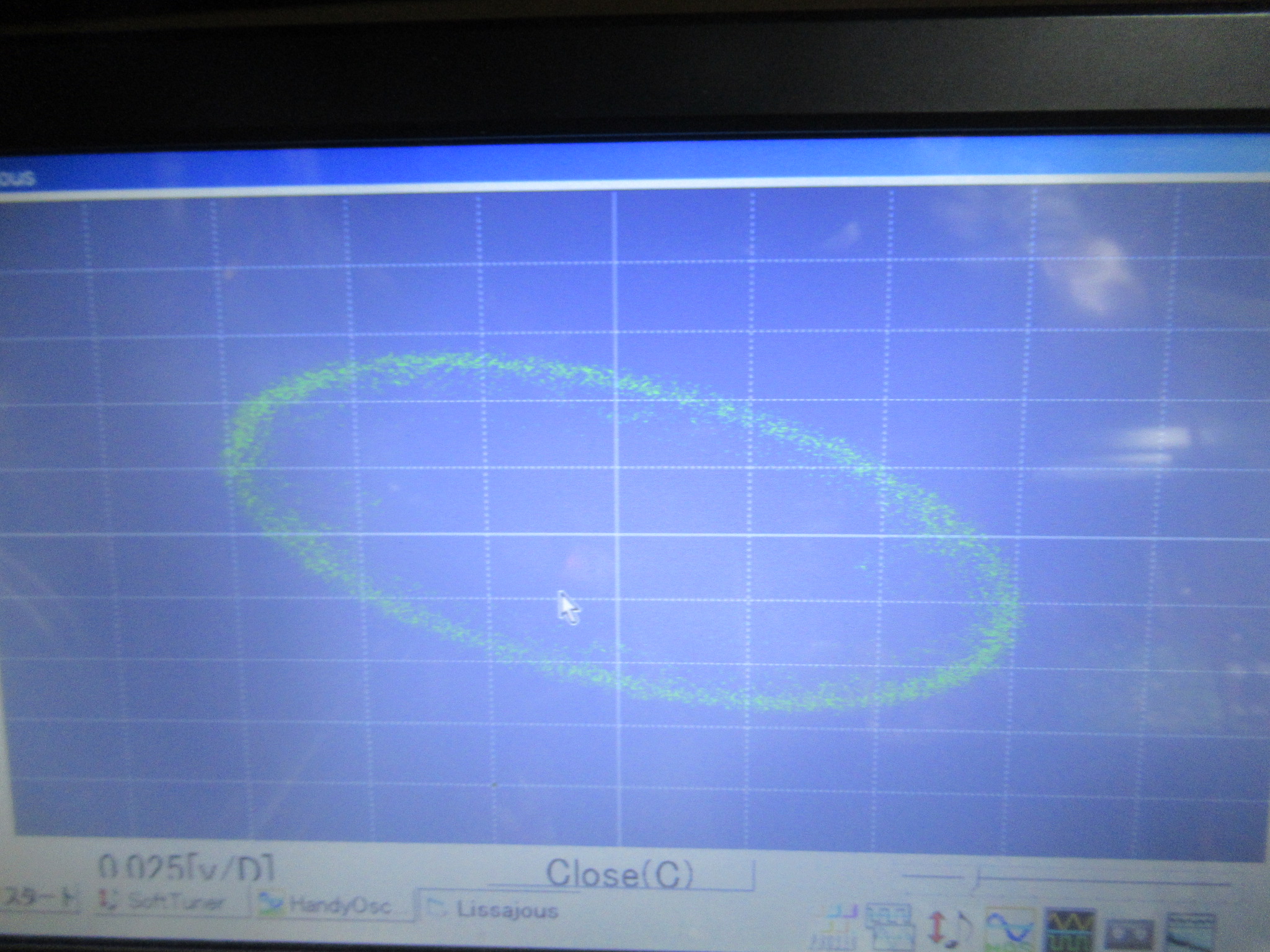

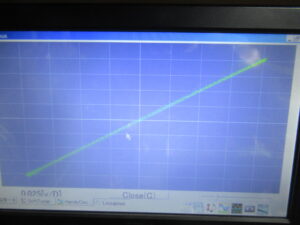

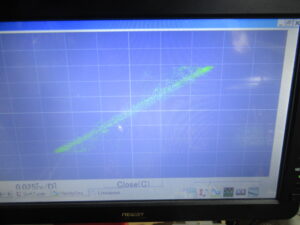

再生ヘッドのアジマス調整を行います。

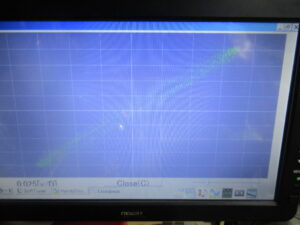

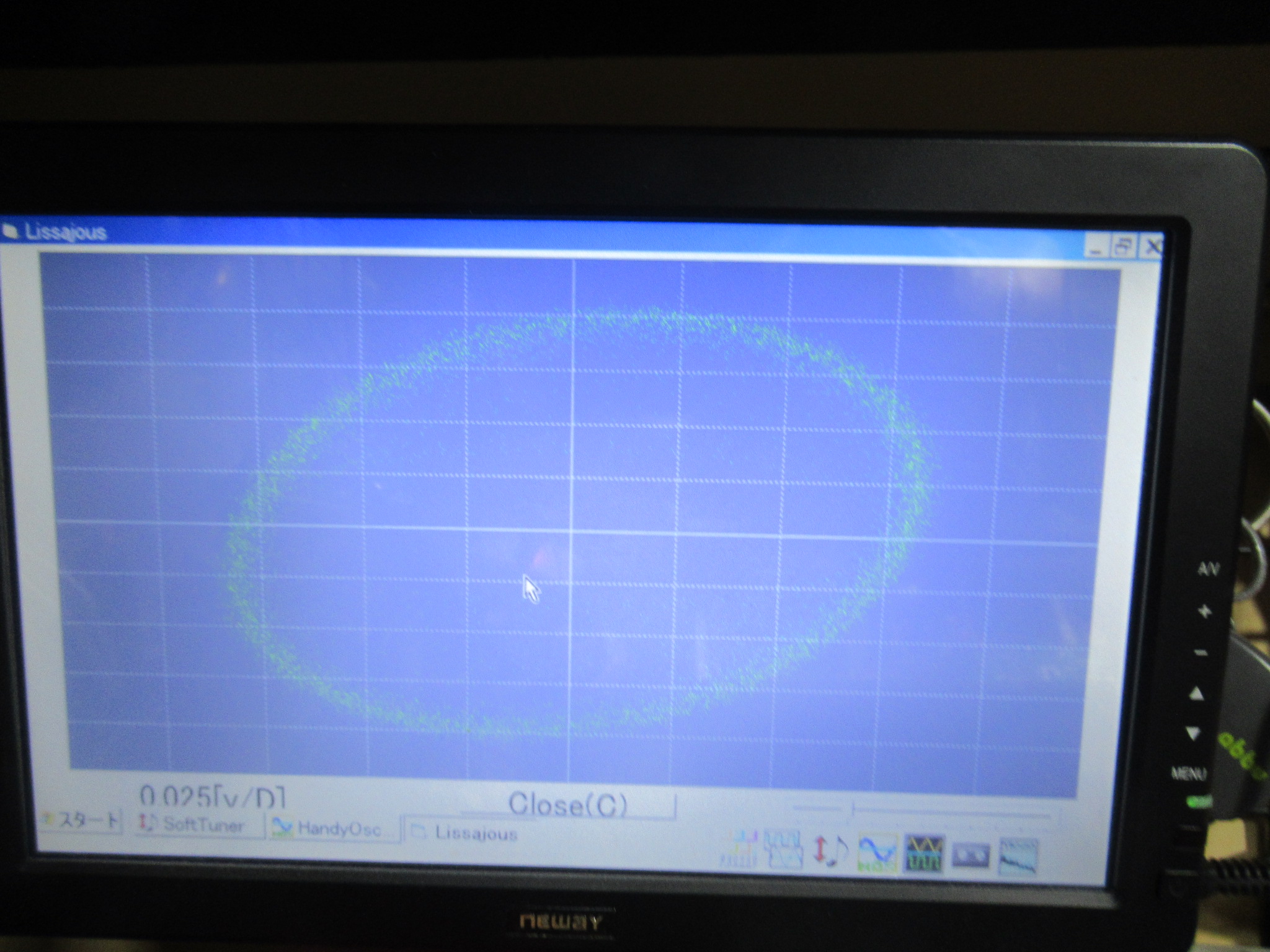

録音ヘッドのアジマス調整を行います。

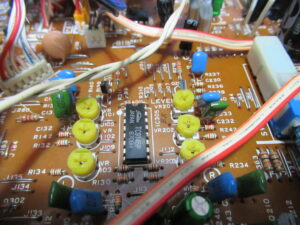

ナカミチはテープポジション別に録再レベル調整を行います。

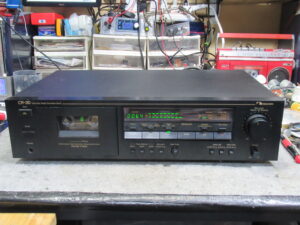

テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
