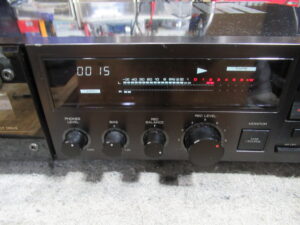

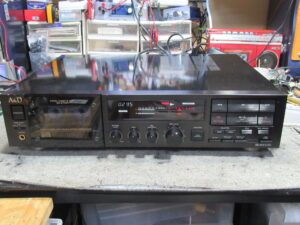

A&Dの３ヘッドデュアルキャプスタンカセットデッキ、GX-Z7000です。
つい先日、整備品として購入されたものの、ほどなくしてRCHの出力不良が発生したということです。メーターも振れないということです。RCHが完全にダメというケースでは、ドルビーICの故障などが想定され、機体の構造などから修理は少し厄介なものになる場合があります。

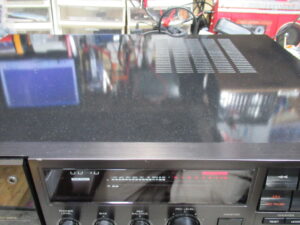

カバーが鏡面のように輝いています。クリア塗装されたのでしょうか？
イジェクトしてテープをセットしましたが、

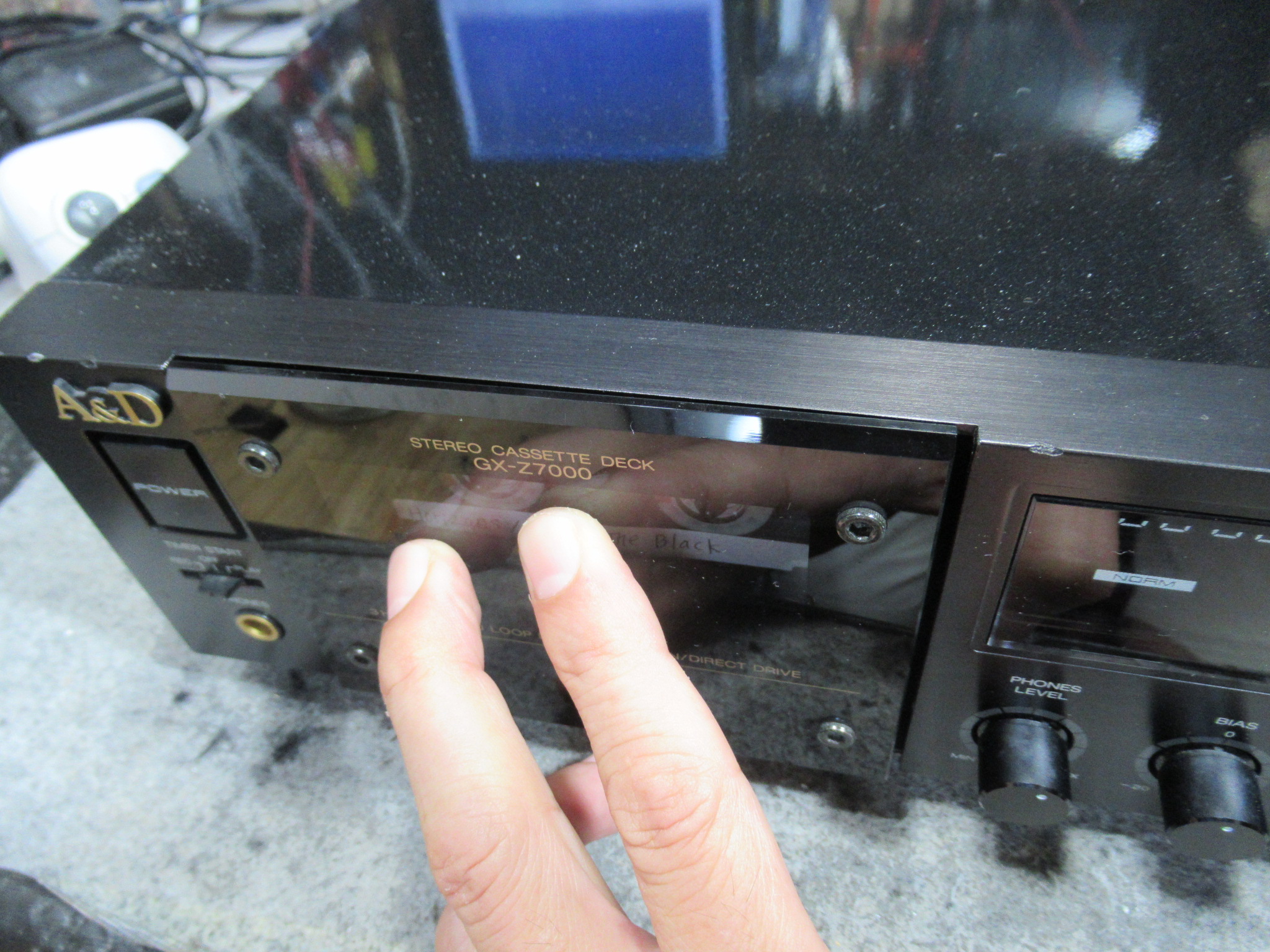

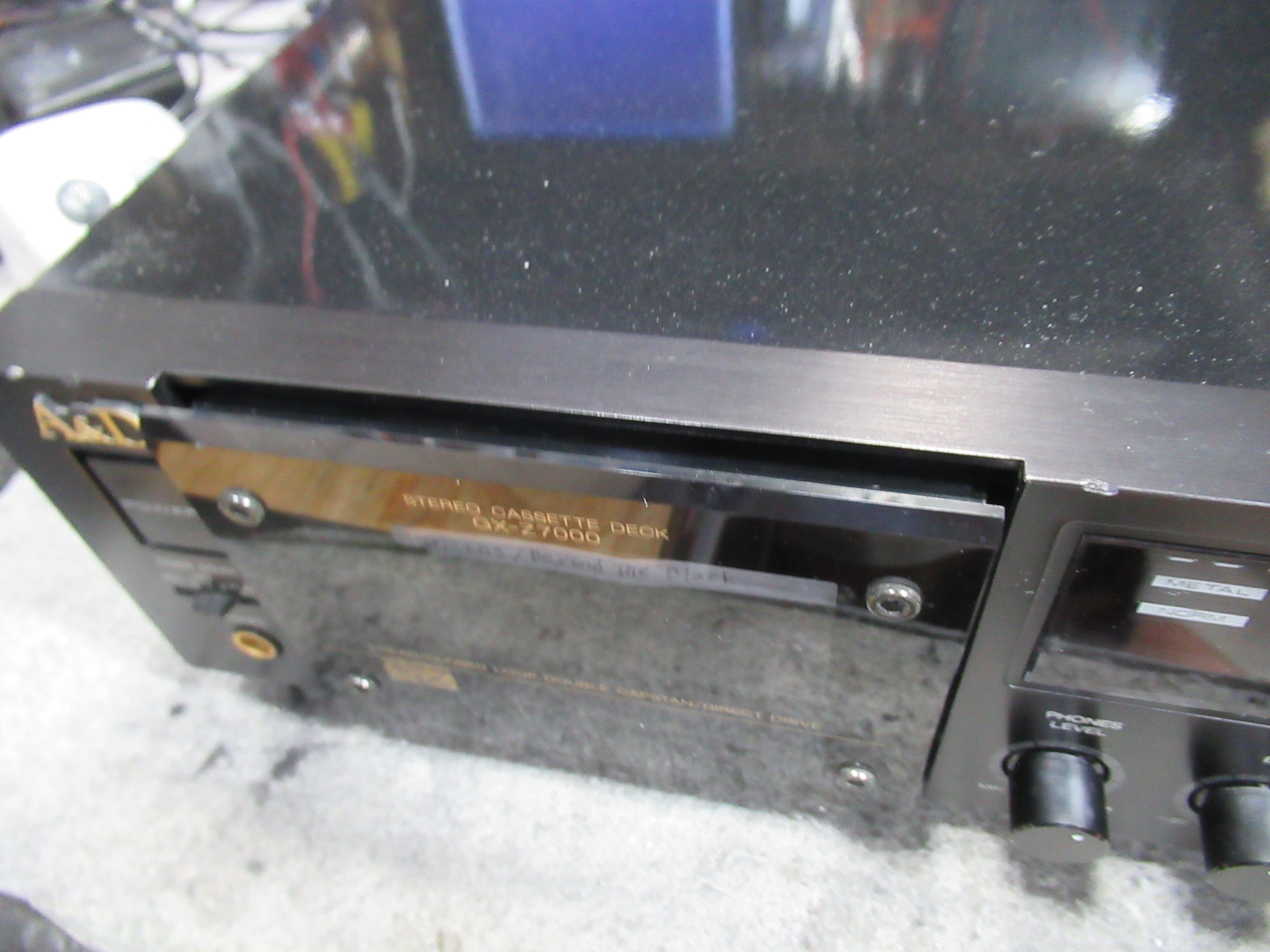

閉まり切りが悪く、手でアシストしないとテープが途中で引っ掛かることがあります。これは後ほど処置します。

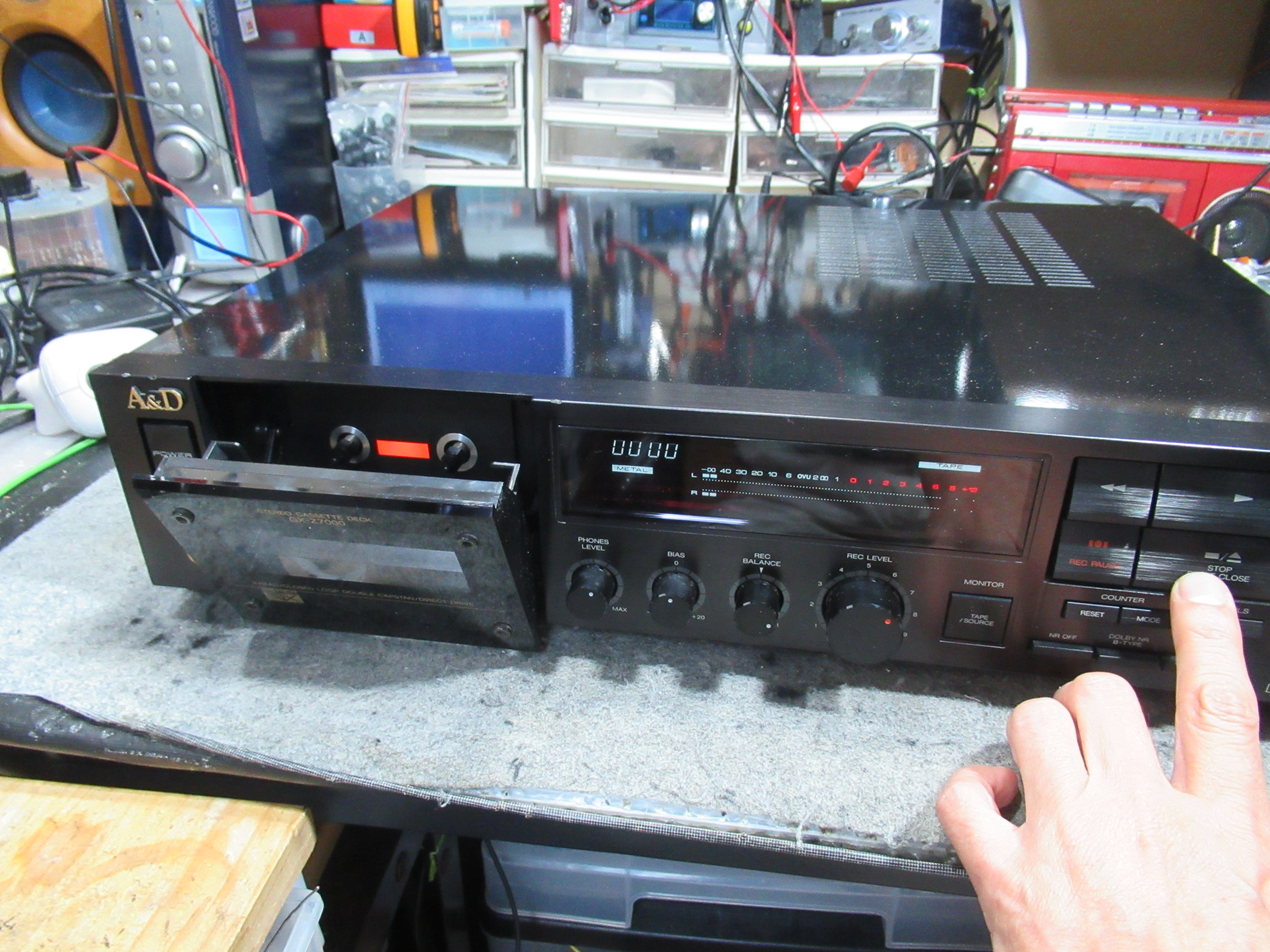

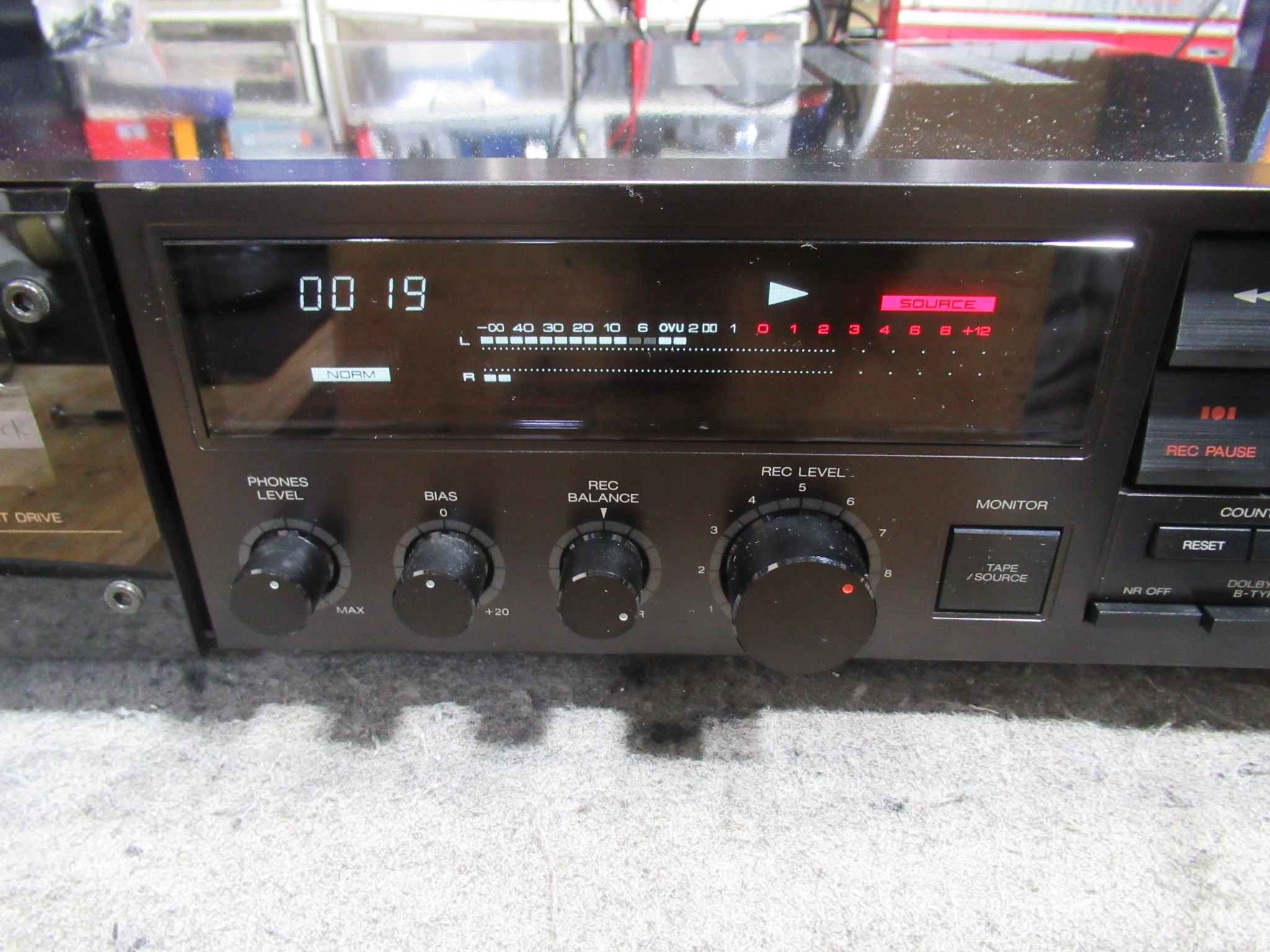

TAPE、SORCEともにRCHのメーターが振れません。ただし、LINEOUTから音は出ています。オーナー様の勘違いでしょうか？

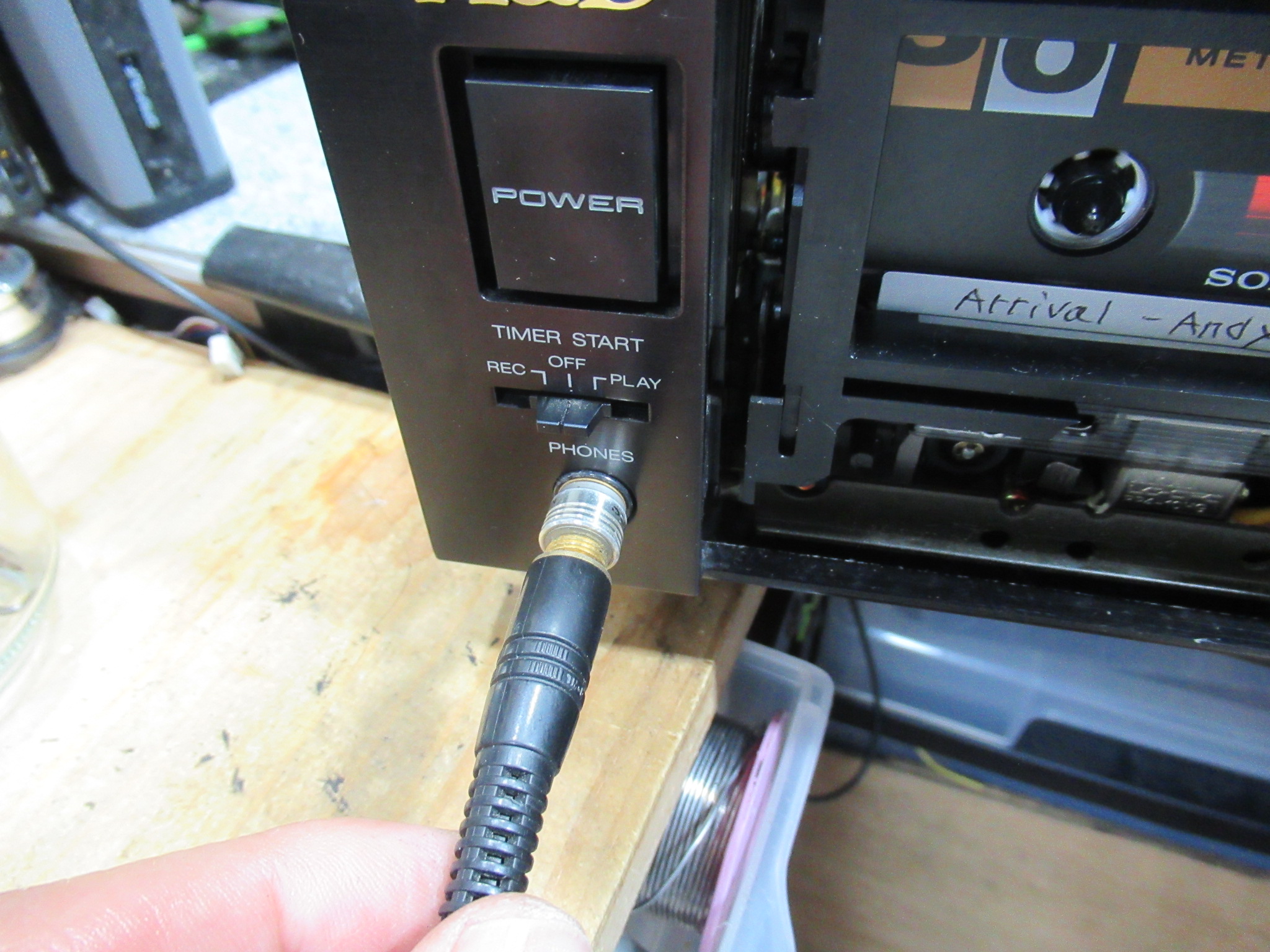

わかりました。ヘッドホン出力はRCHが無音です。メーターとヘッドホン出力の両方に不具合があって、LINEOUTが正常ということは、当初の想定とはかなり状況が変わります。

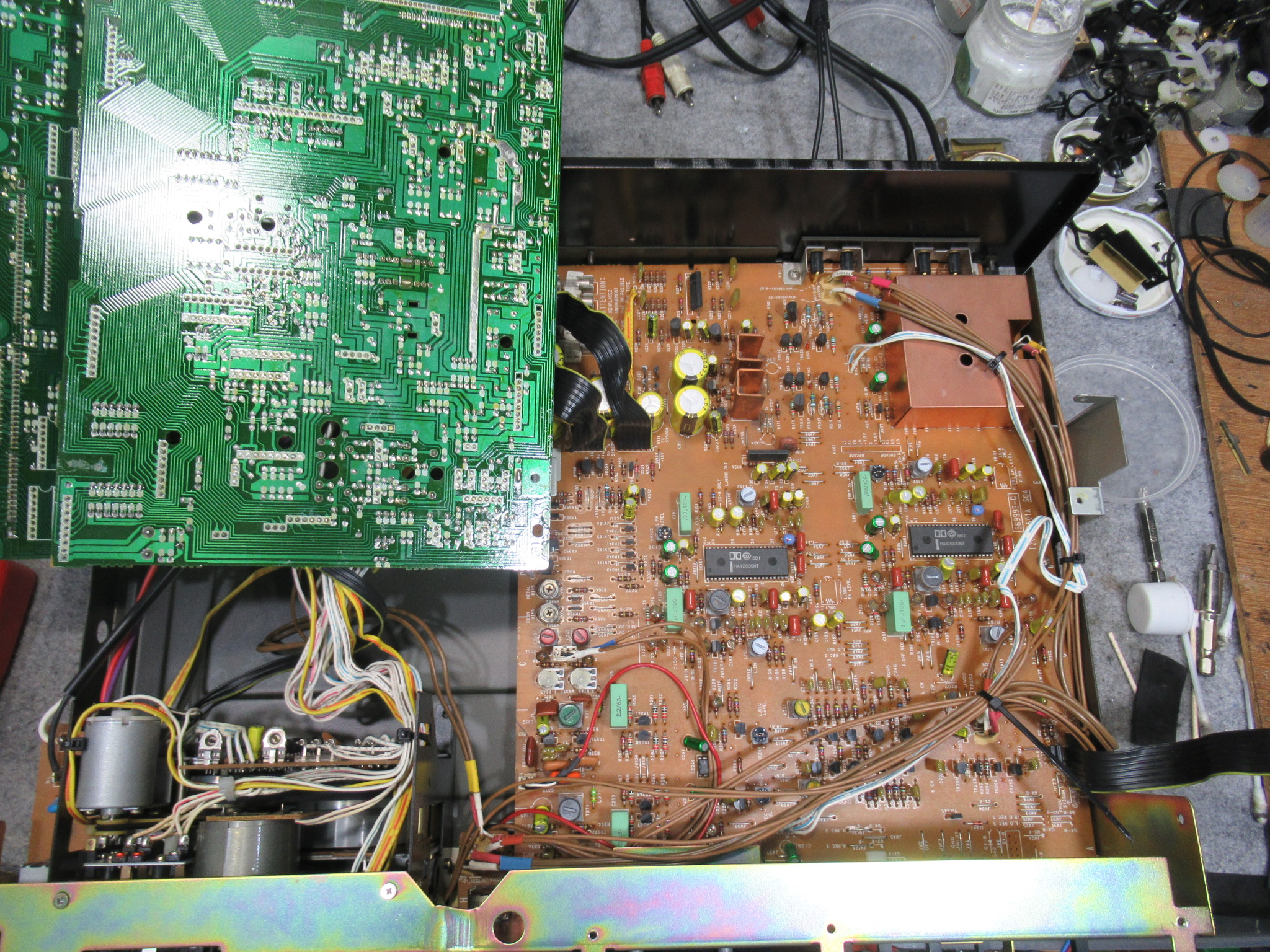

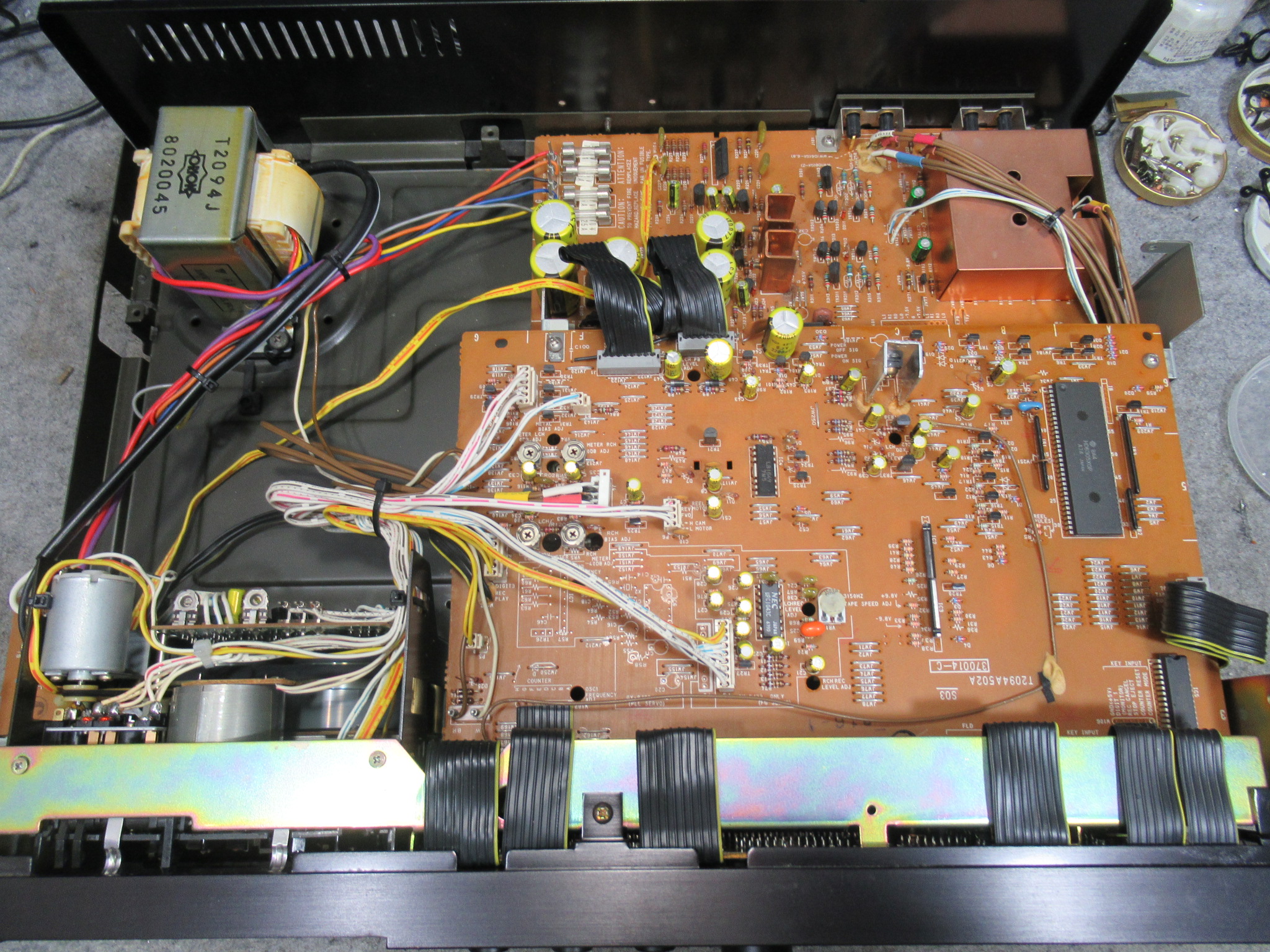

カバーとフロントパネルを取り外し、上層のコントロール基板を取り外します。

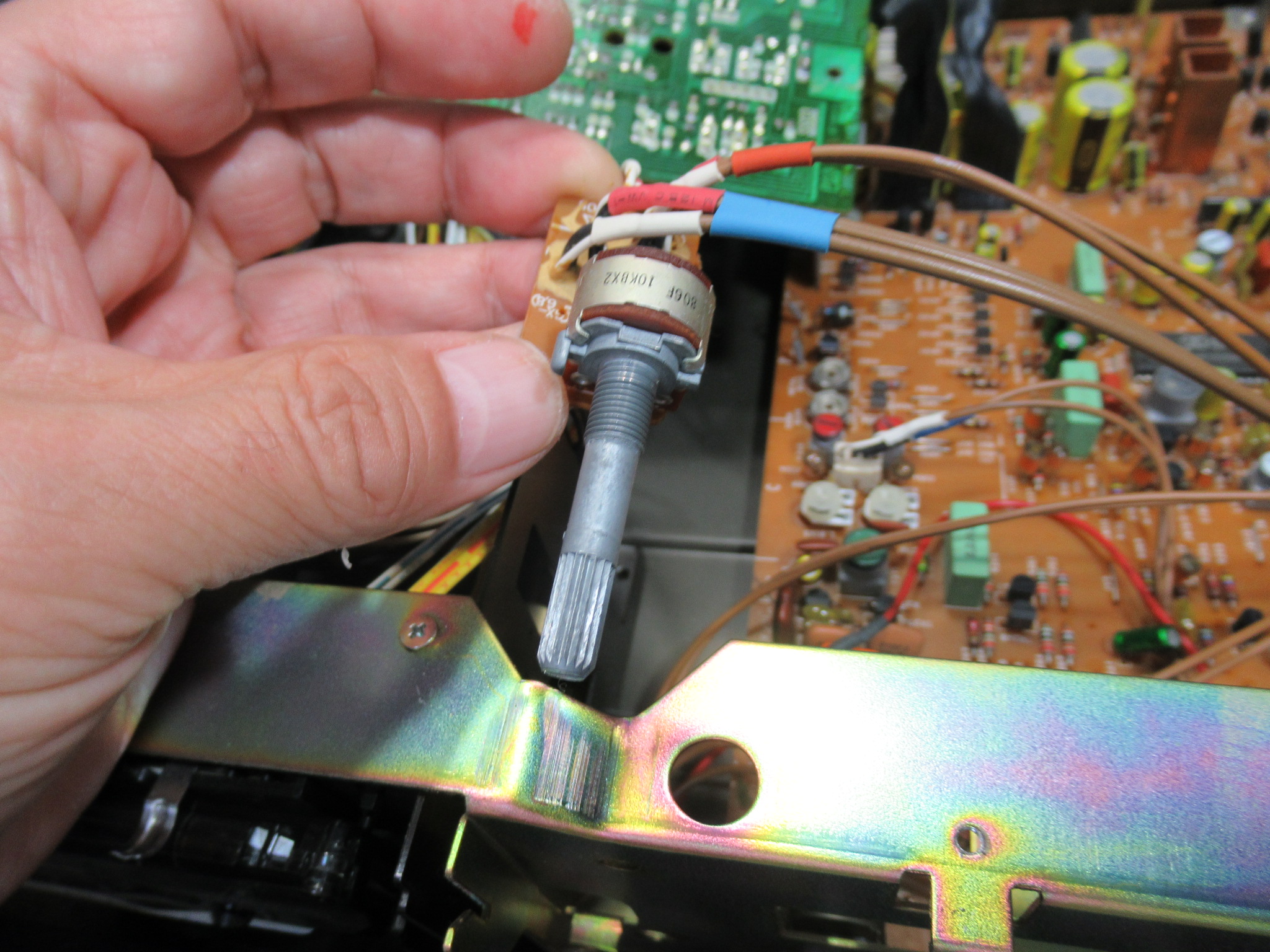

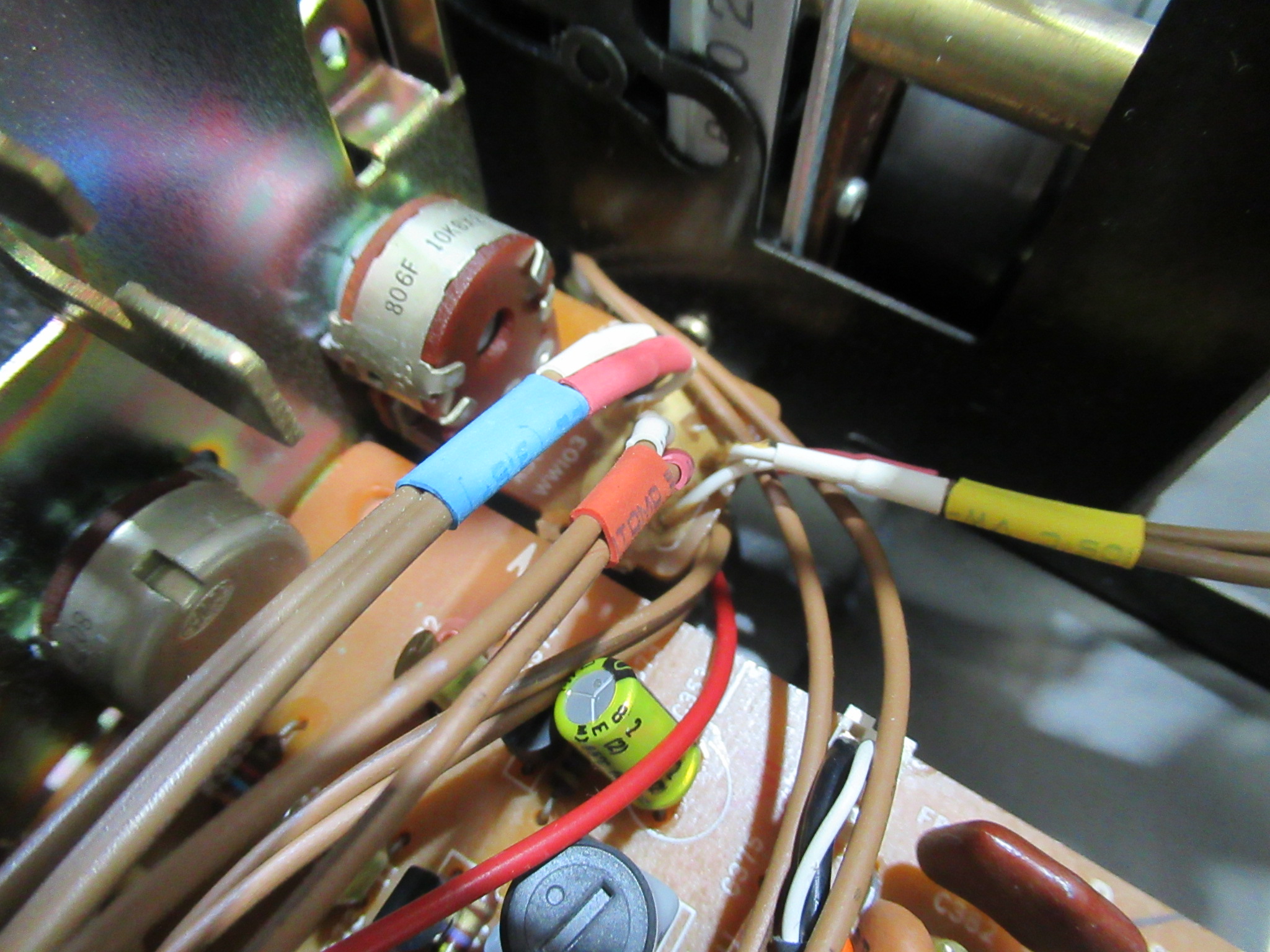

ヘッドホンVOLを取り外します。メーターとヘッドホンへの出力は、LINEOUTの端子の直前で分岐して、ここを経由しますので、この周辺に接触不良が起きている可能性があります。
ケーブル接続部の半田にクラックは見られません。しかし、ケーブル間が絶縁状態になっている箇所を発見しました。

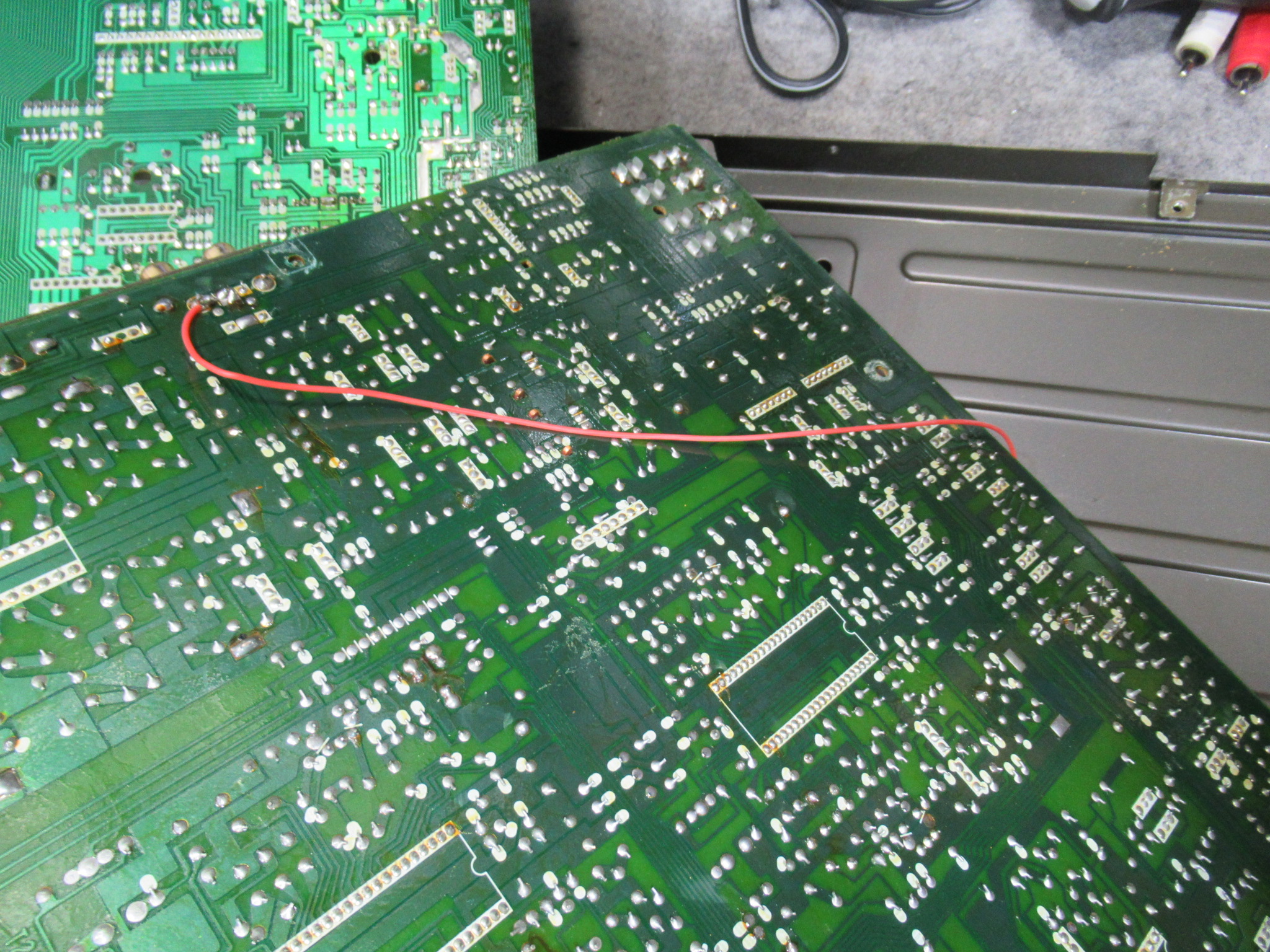

絶縁しているケーブルの接続部を再半田するとともに、念のためにOUTPUT端子からヘッドホンVOLにバイパス線を増設します。

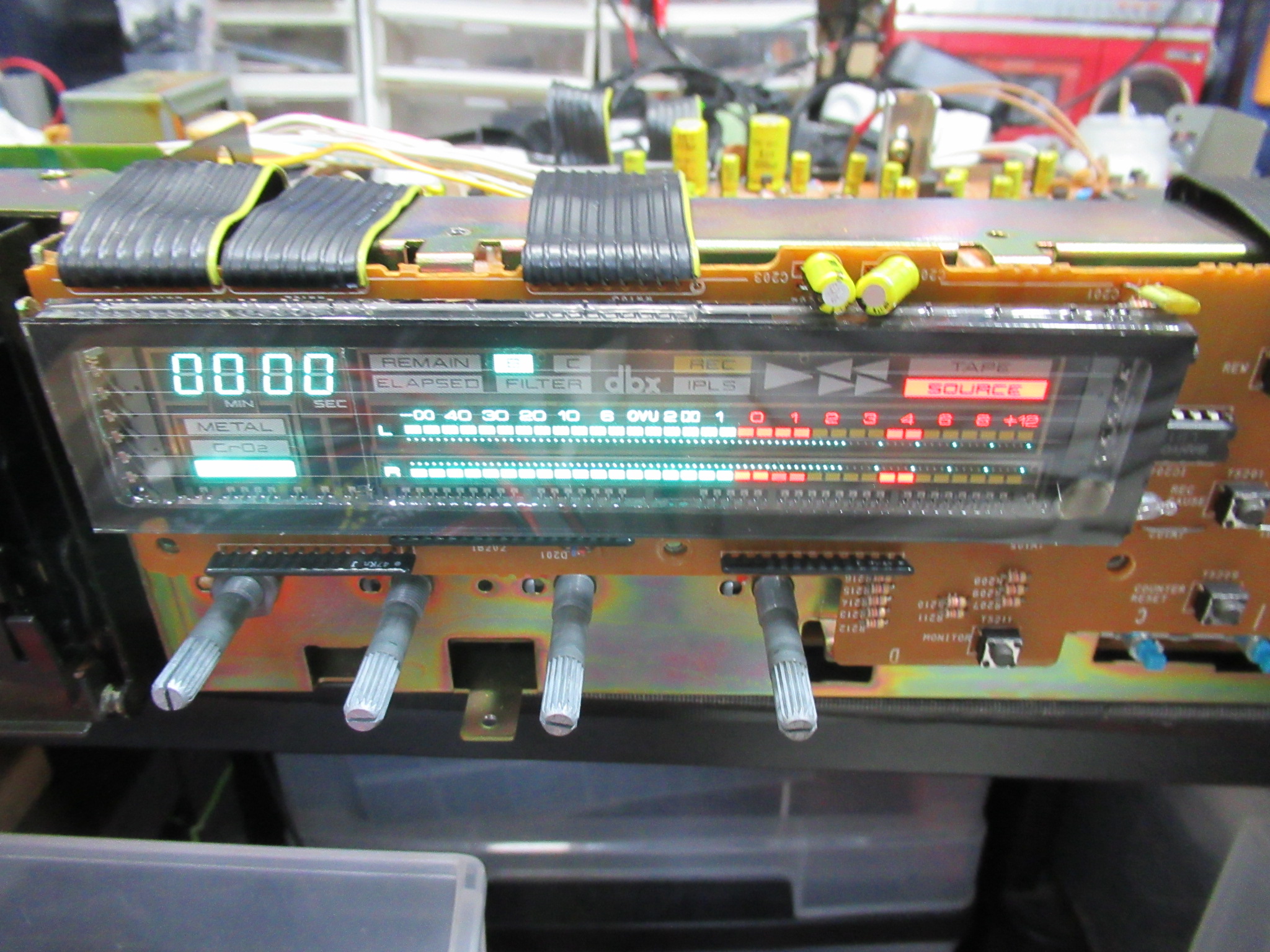

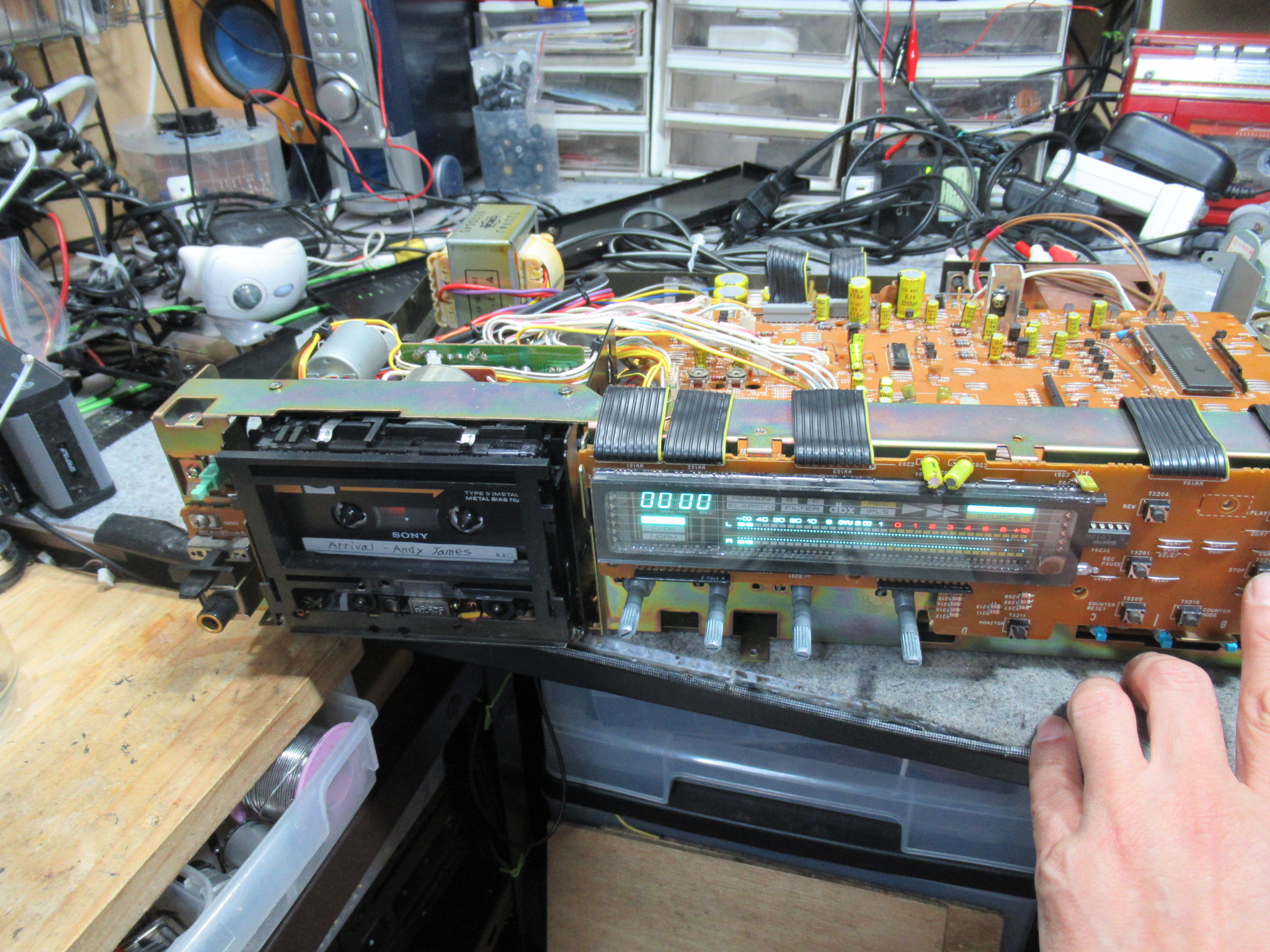

動作確認を行います。

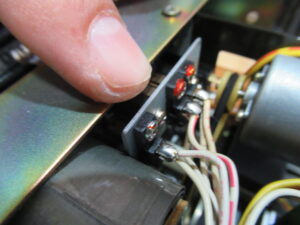

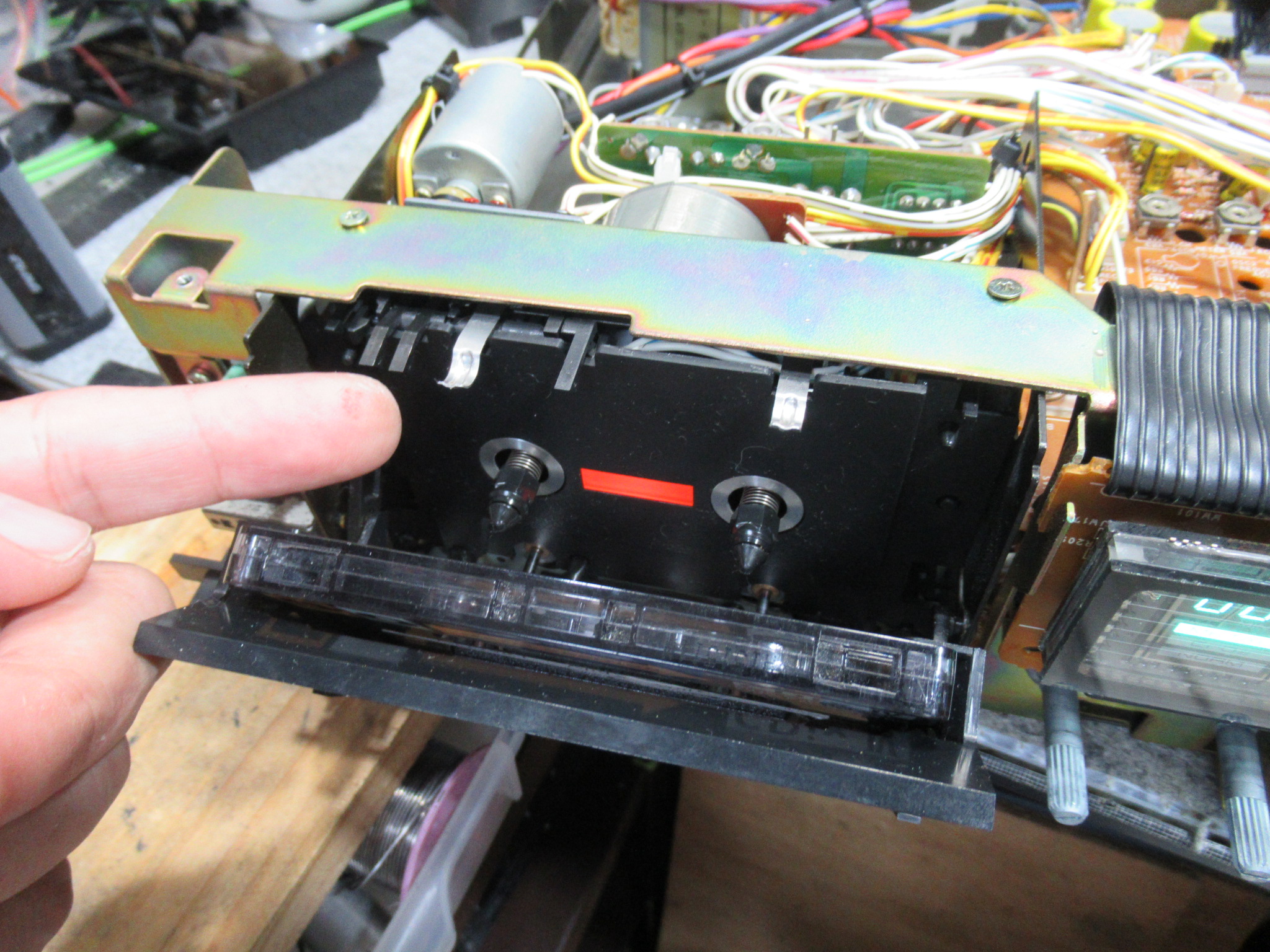

リッドが閉まり切らないのは、オートセレクタのレバーがカセットと干渉しているためです。
レバーの位置を微調整します。
引っ掛かりは無くなりました。
以上修理完了です。
