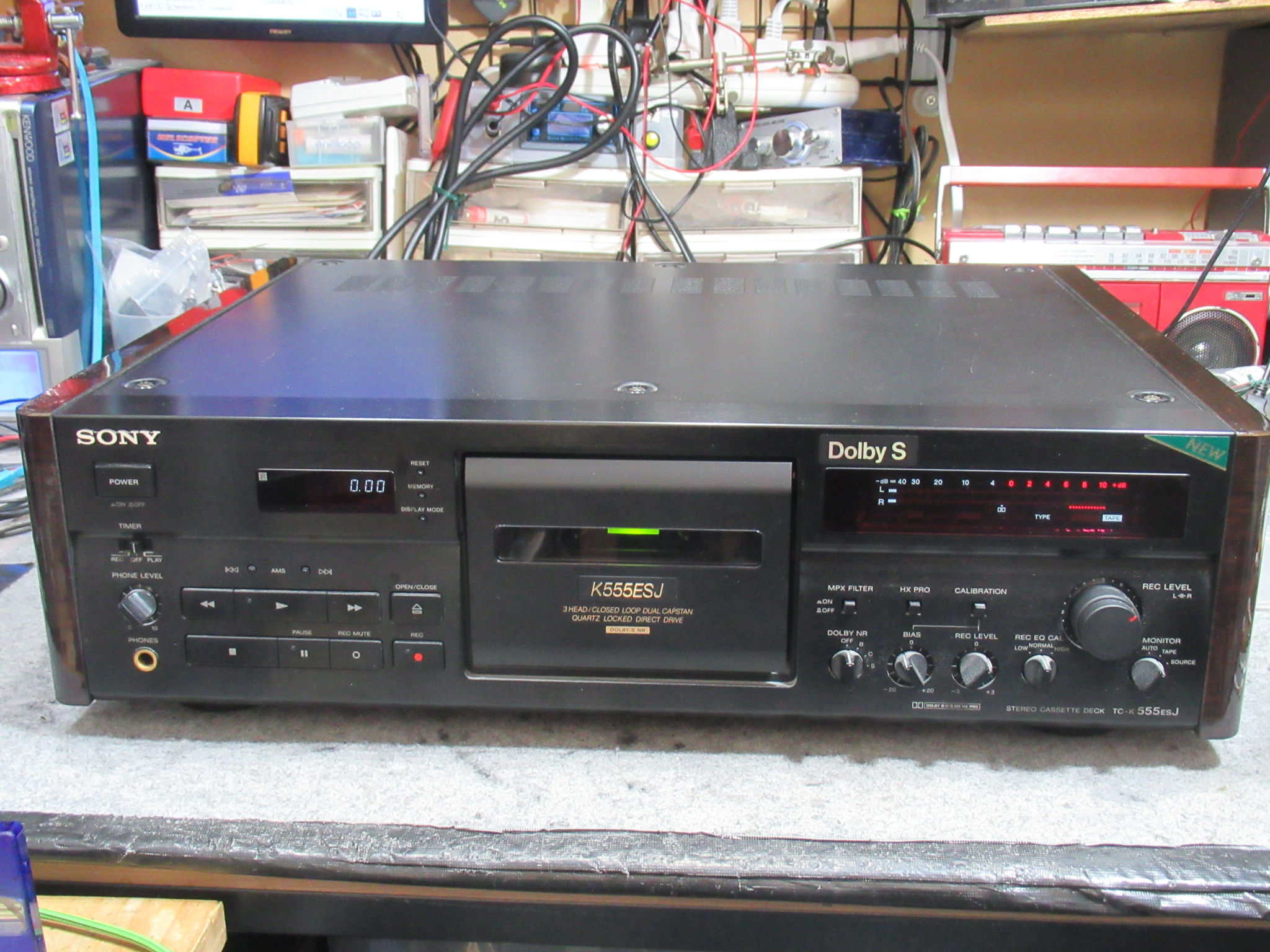

SONY製３ヘッドデュアルキャプスタンカセットデッキ、TC-K555ESJの修理依頼をいただきました。
１年ほど前から不動になったということです。

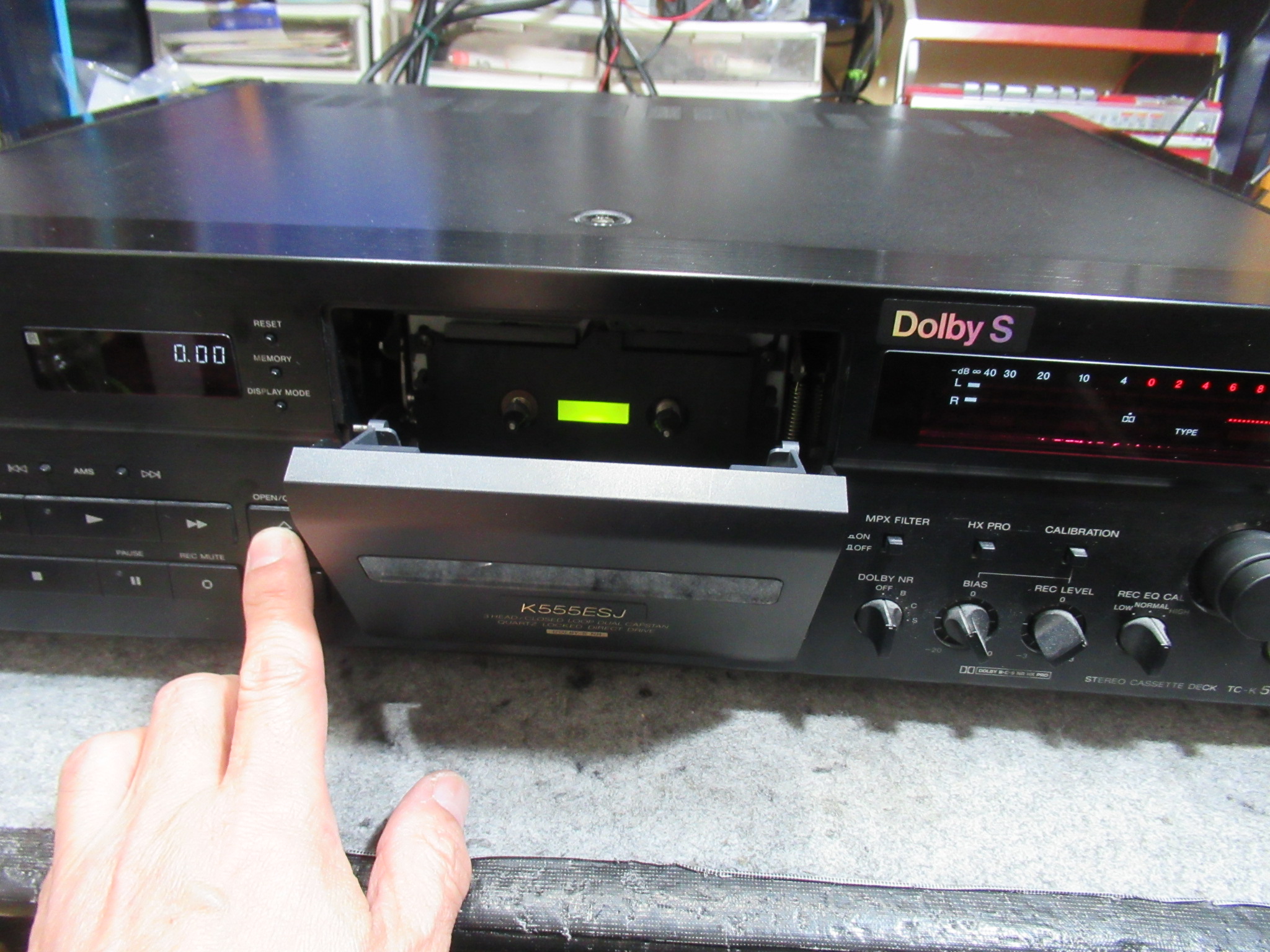

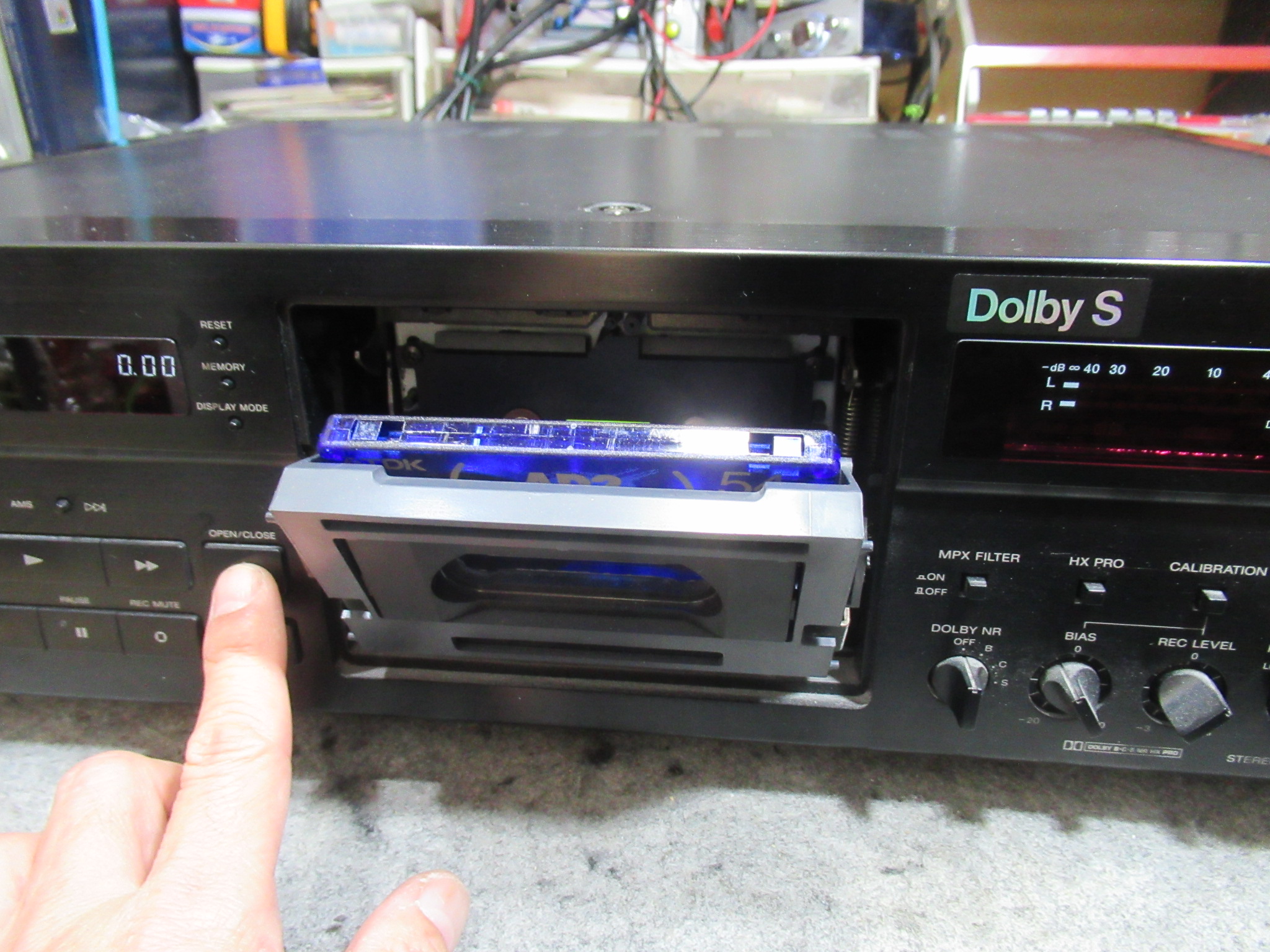

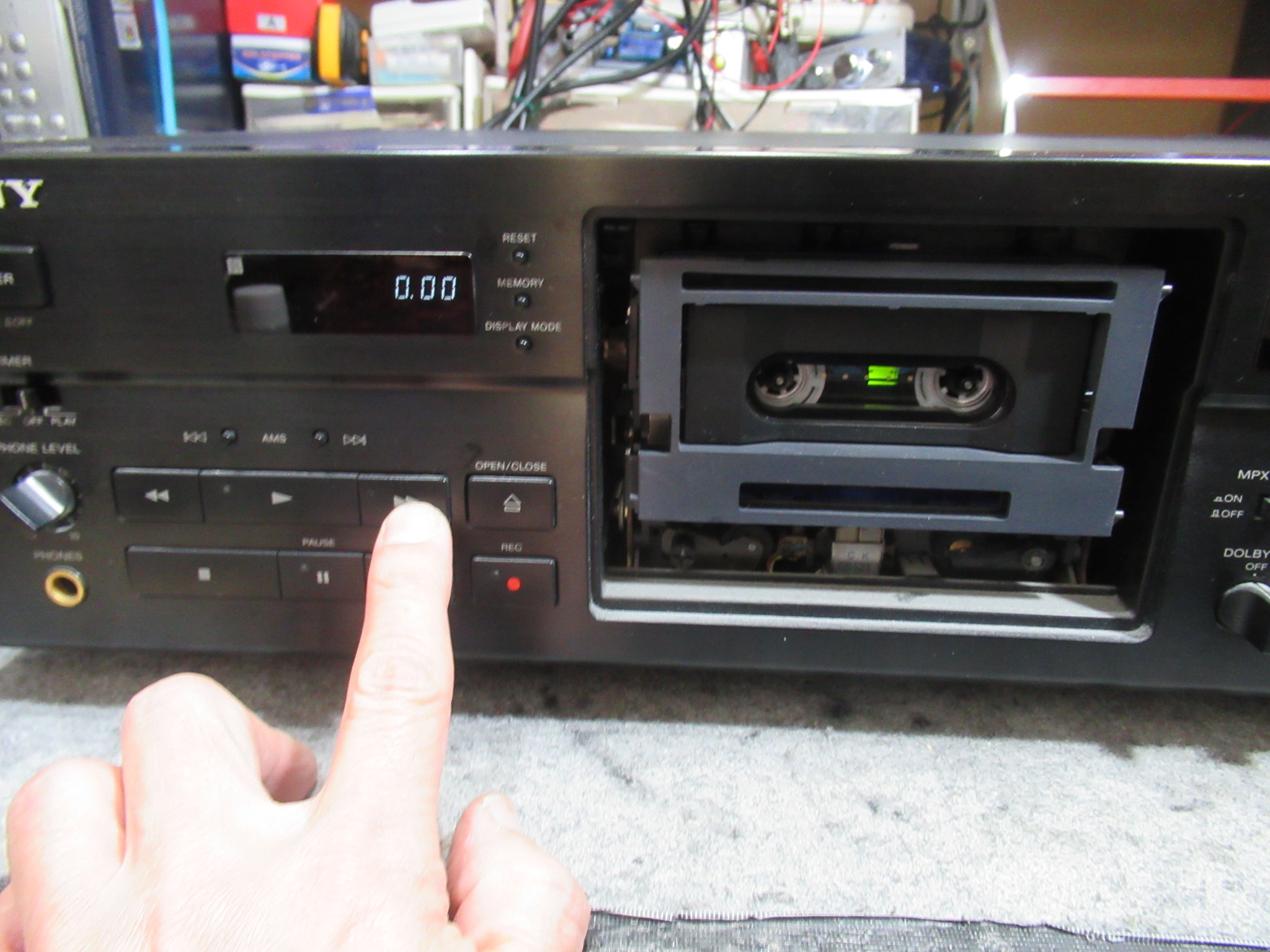

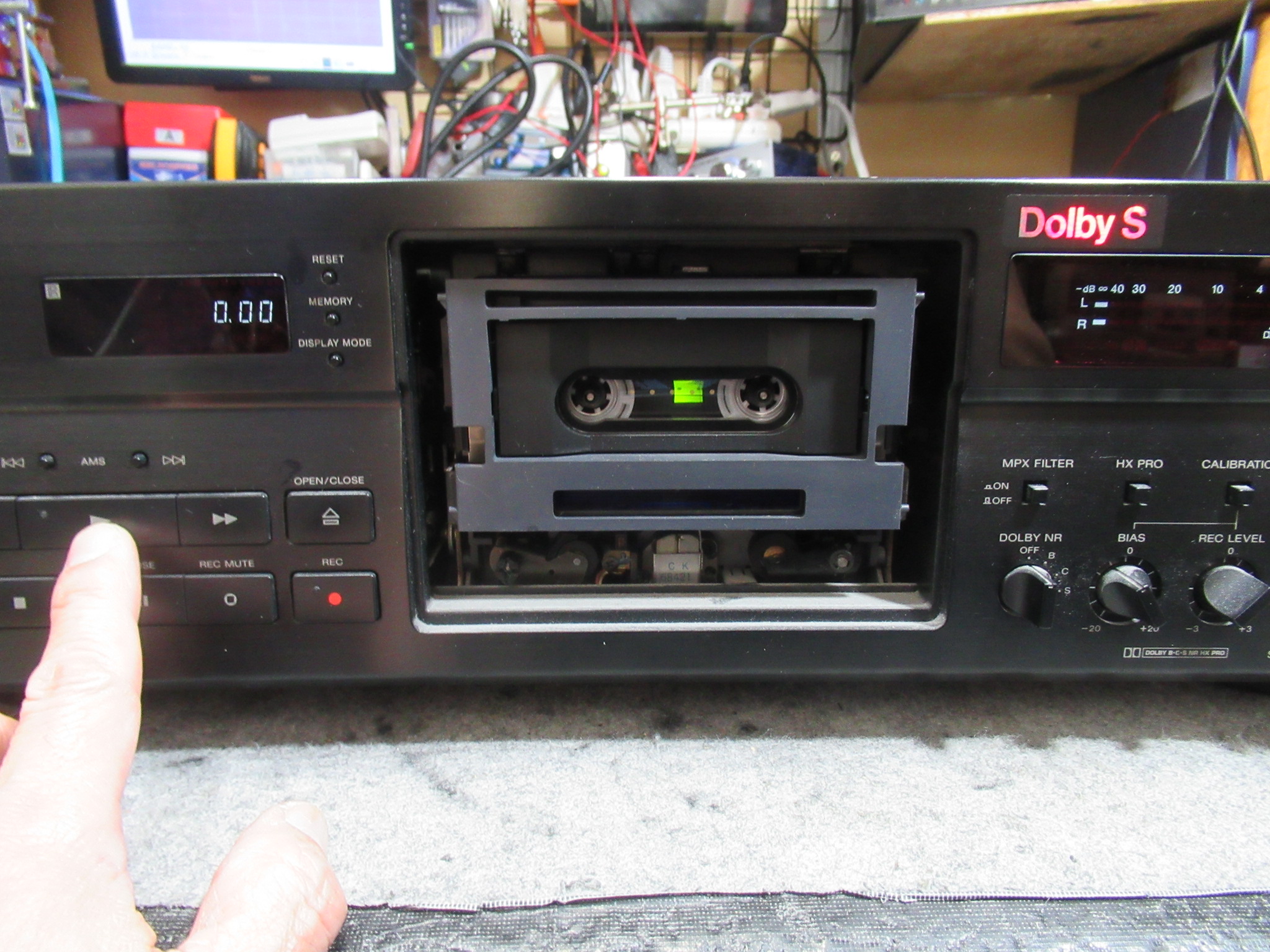

トレイは開きますので、テープをセットしたところ、モーター音が鳴り続け、操作不能になりました。
イジェクトのみ可能です。モーター音も鳴りやみました。

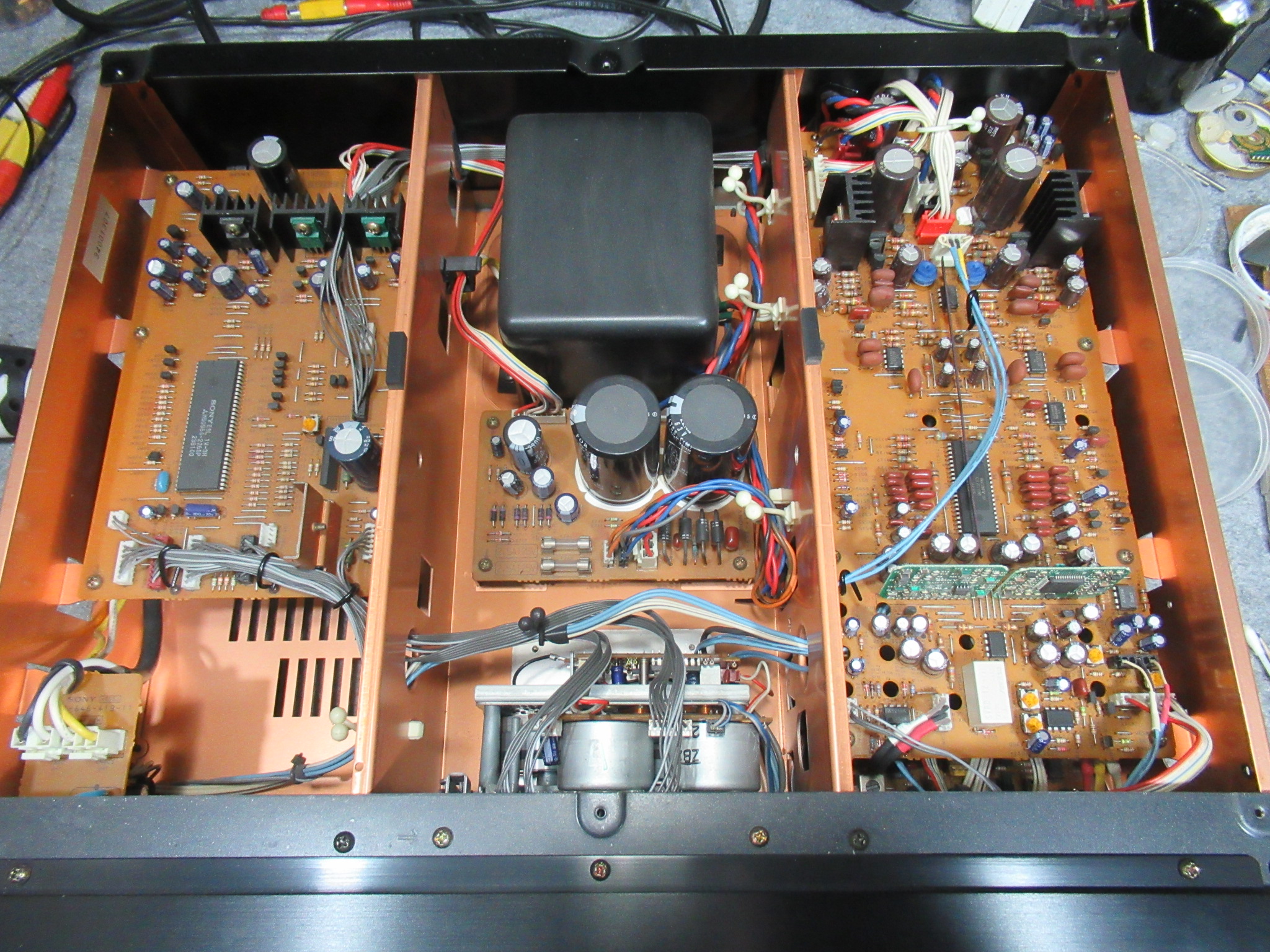

カバーを開けてメカを取り出します。

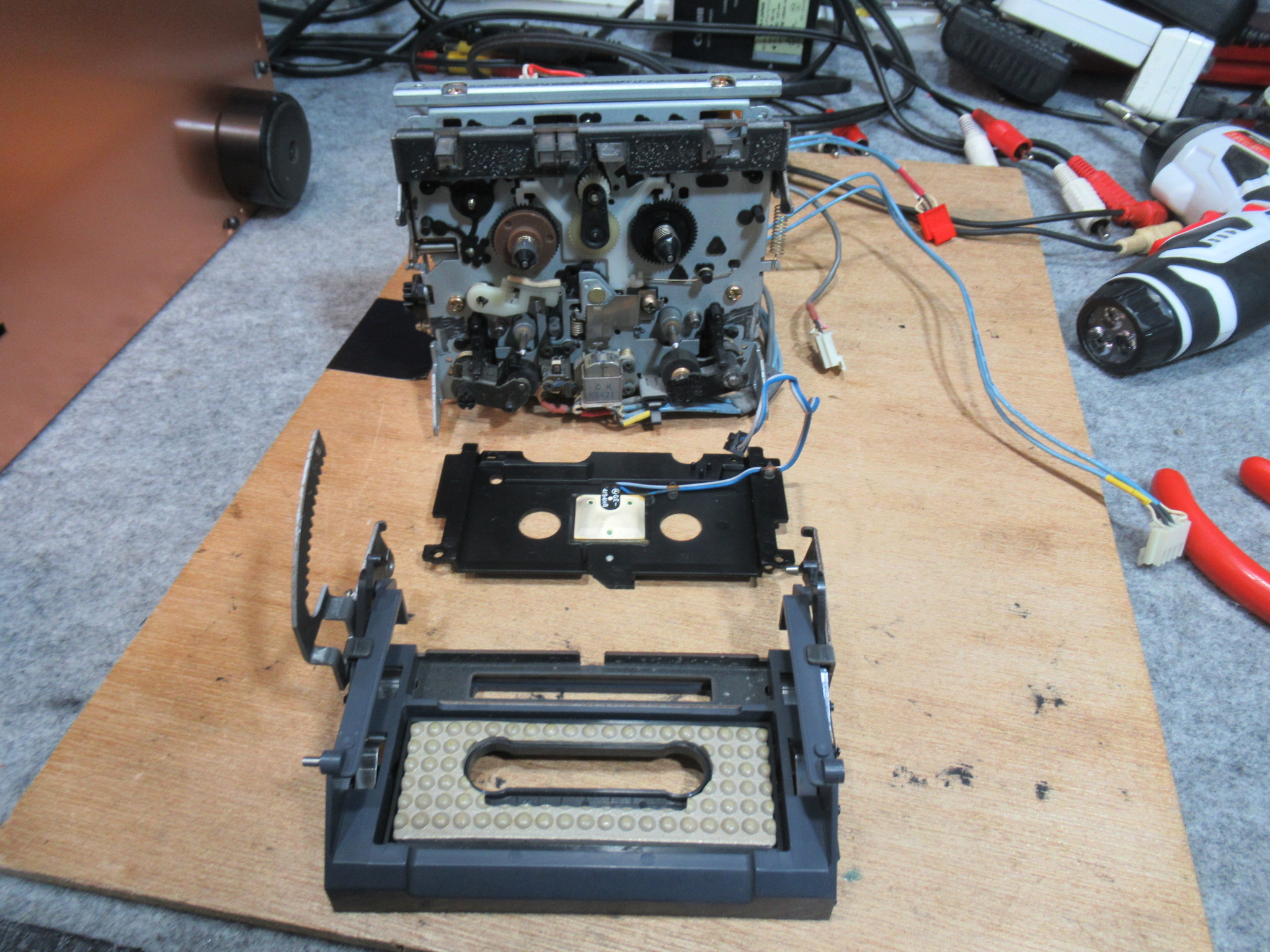

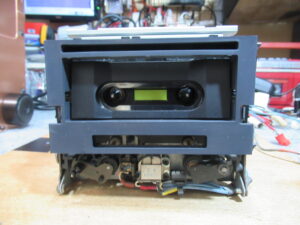

カセットホルダーと化粧パネルを取り外します。

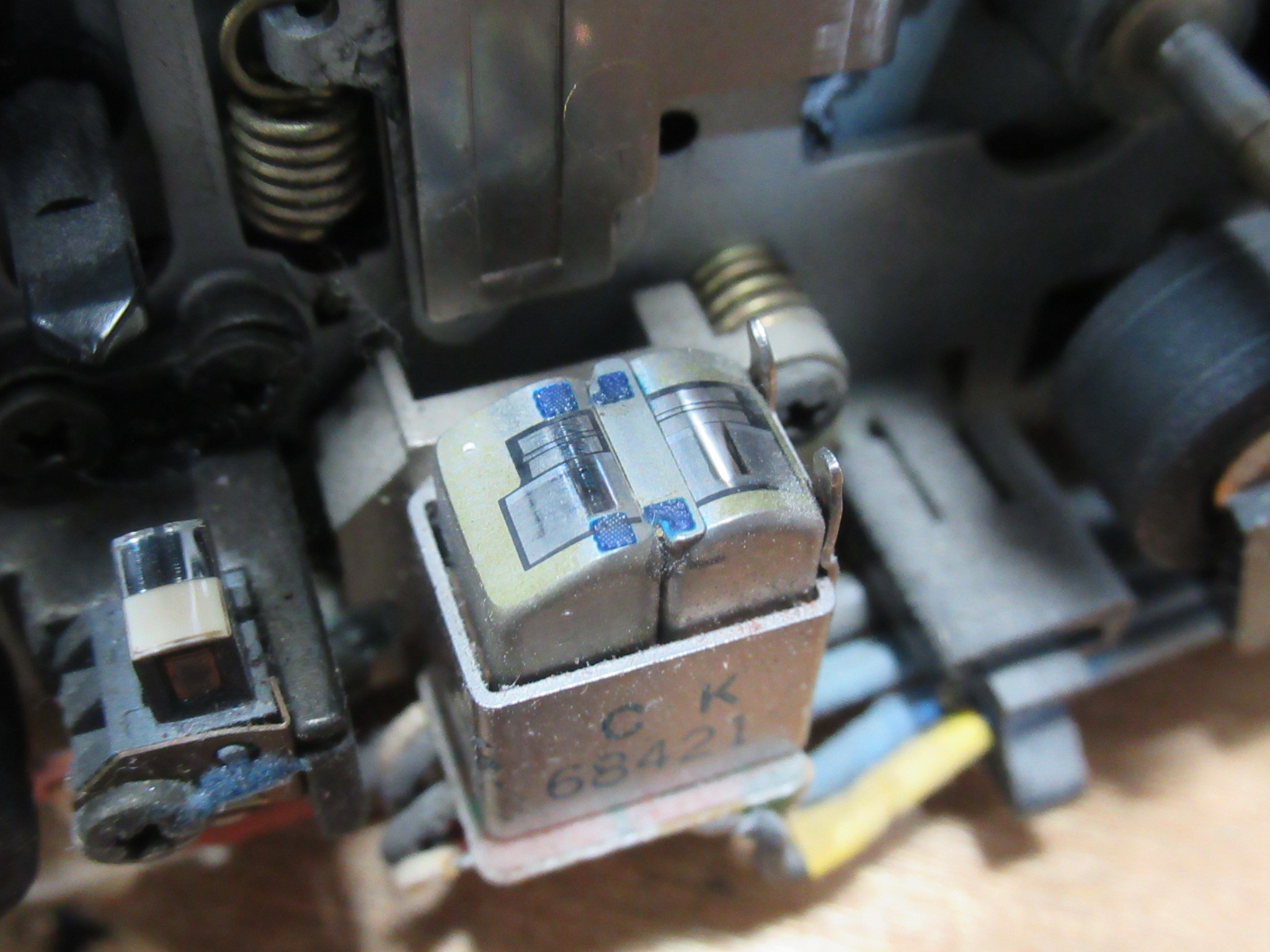

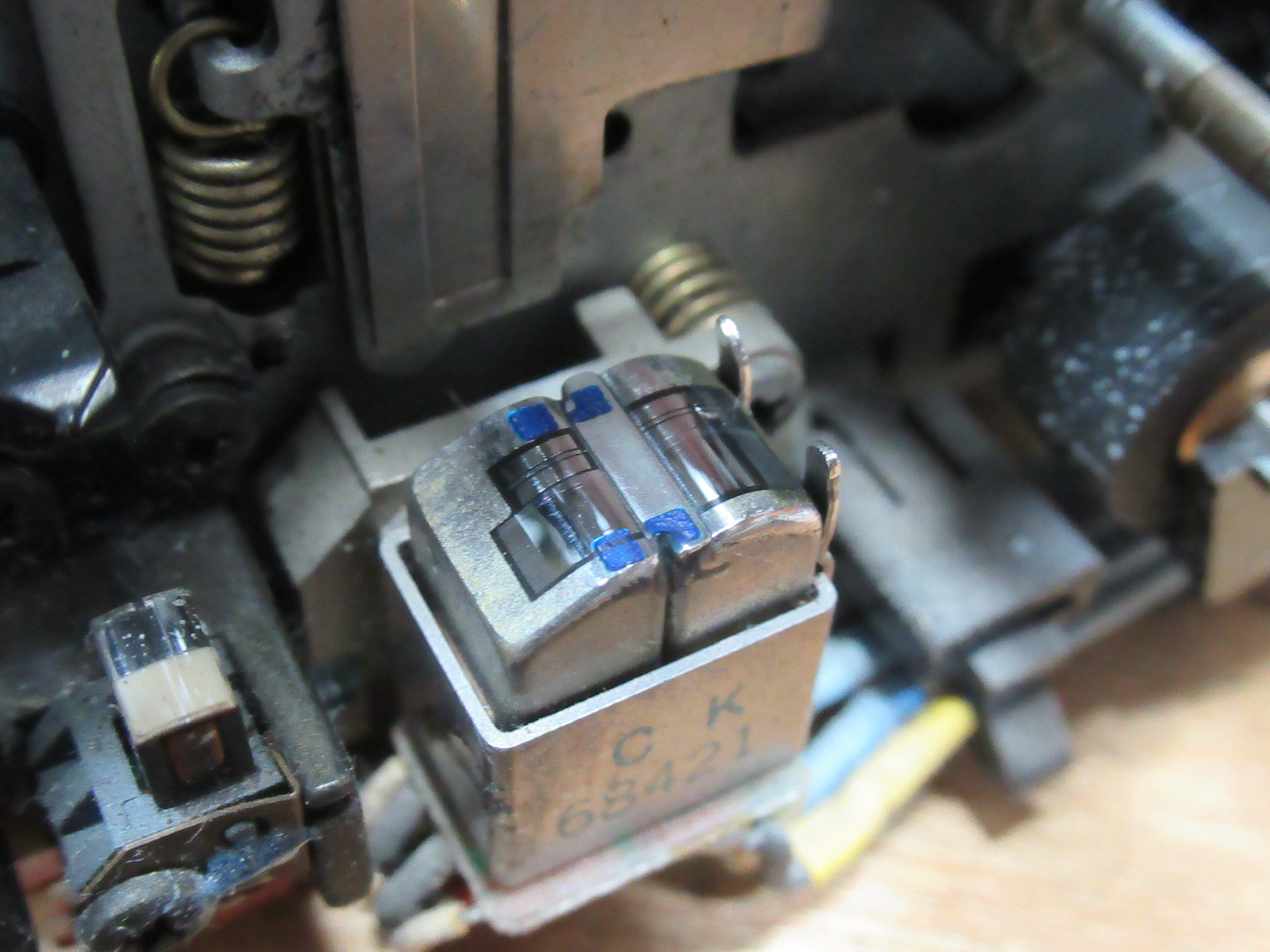

ヘッドが曇っていますので磨きます。

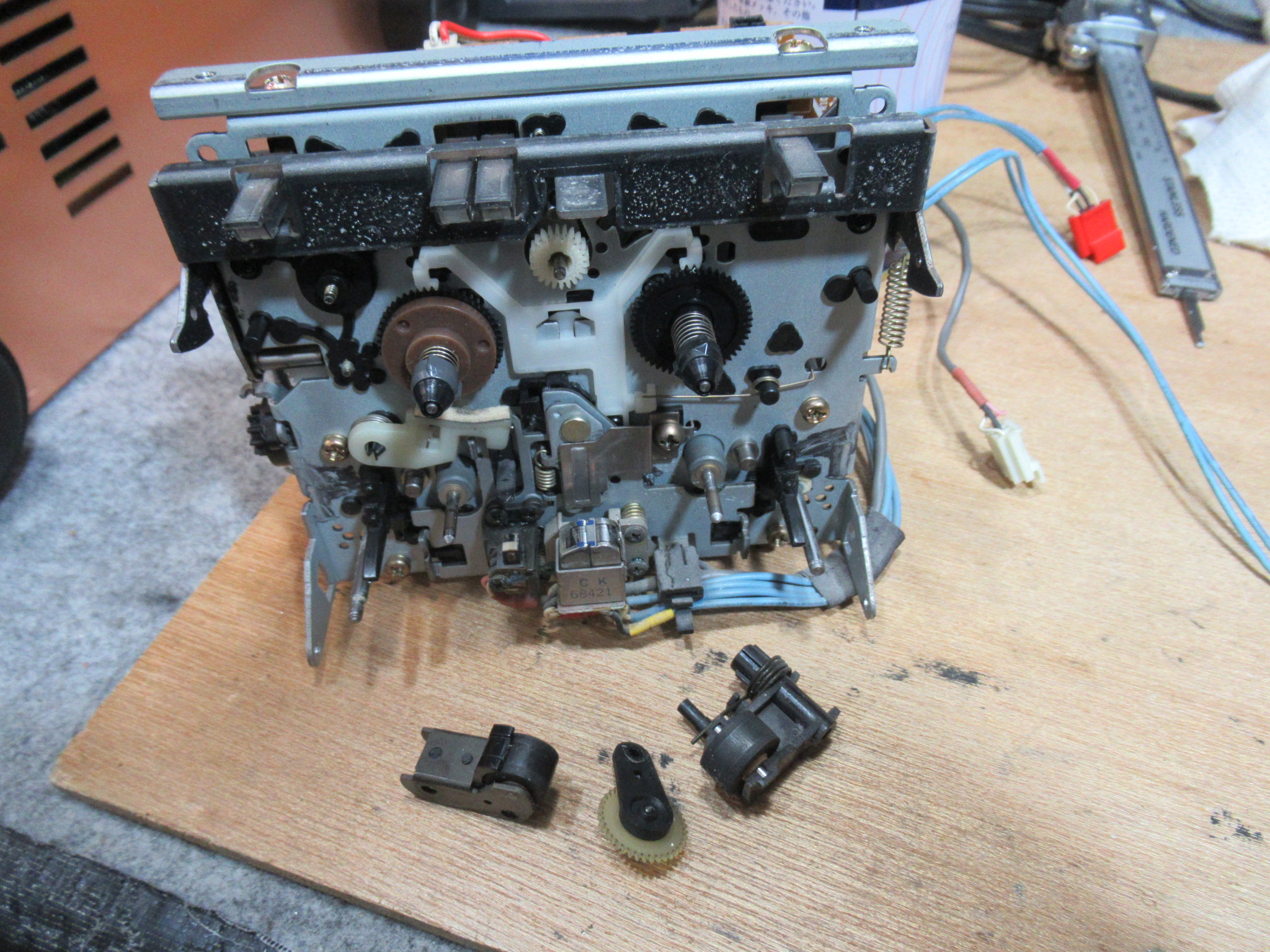

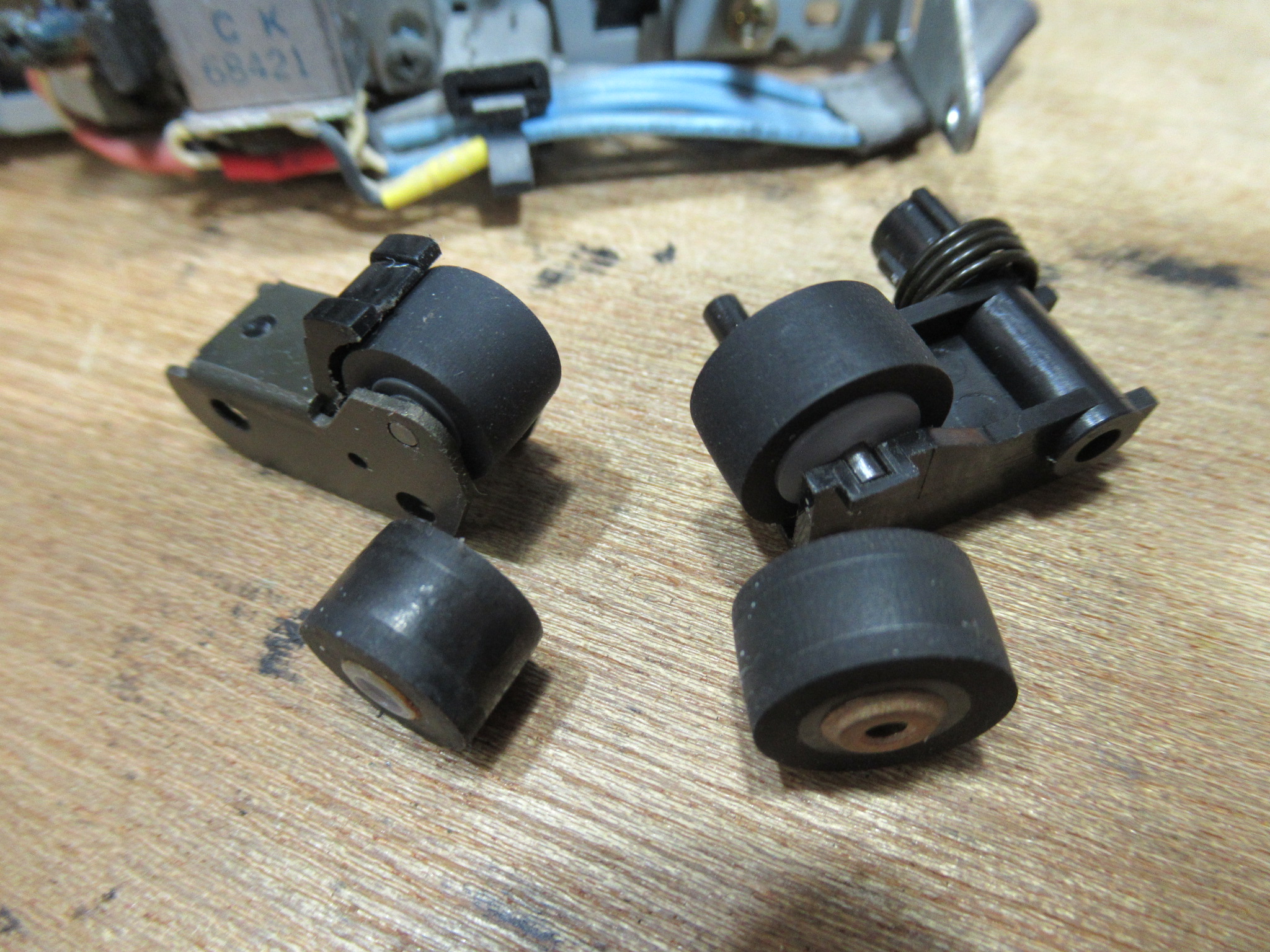

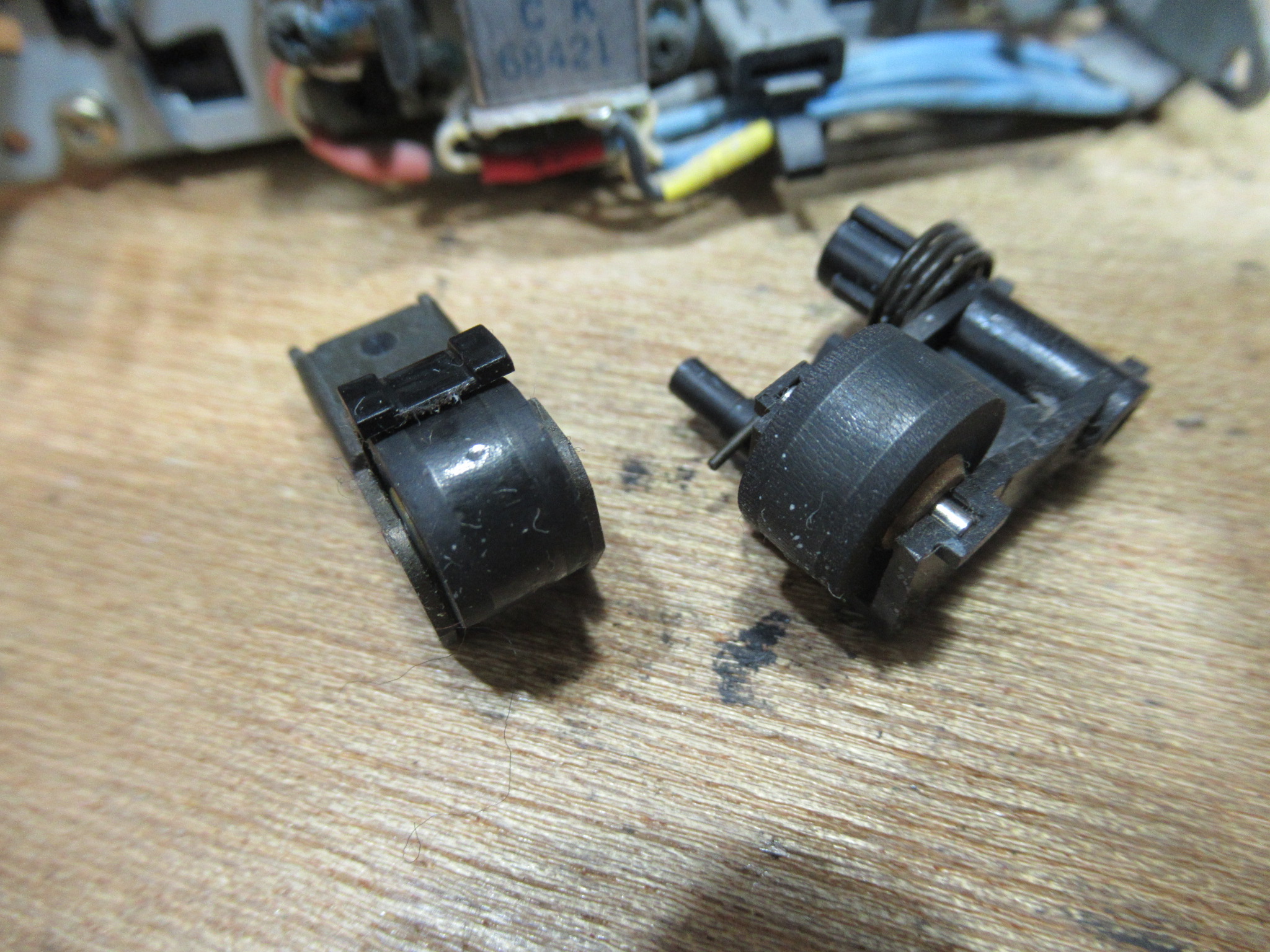

ピンチローラーアームとアイドラーを取り外します。
アイドラーゴムを交換します。

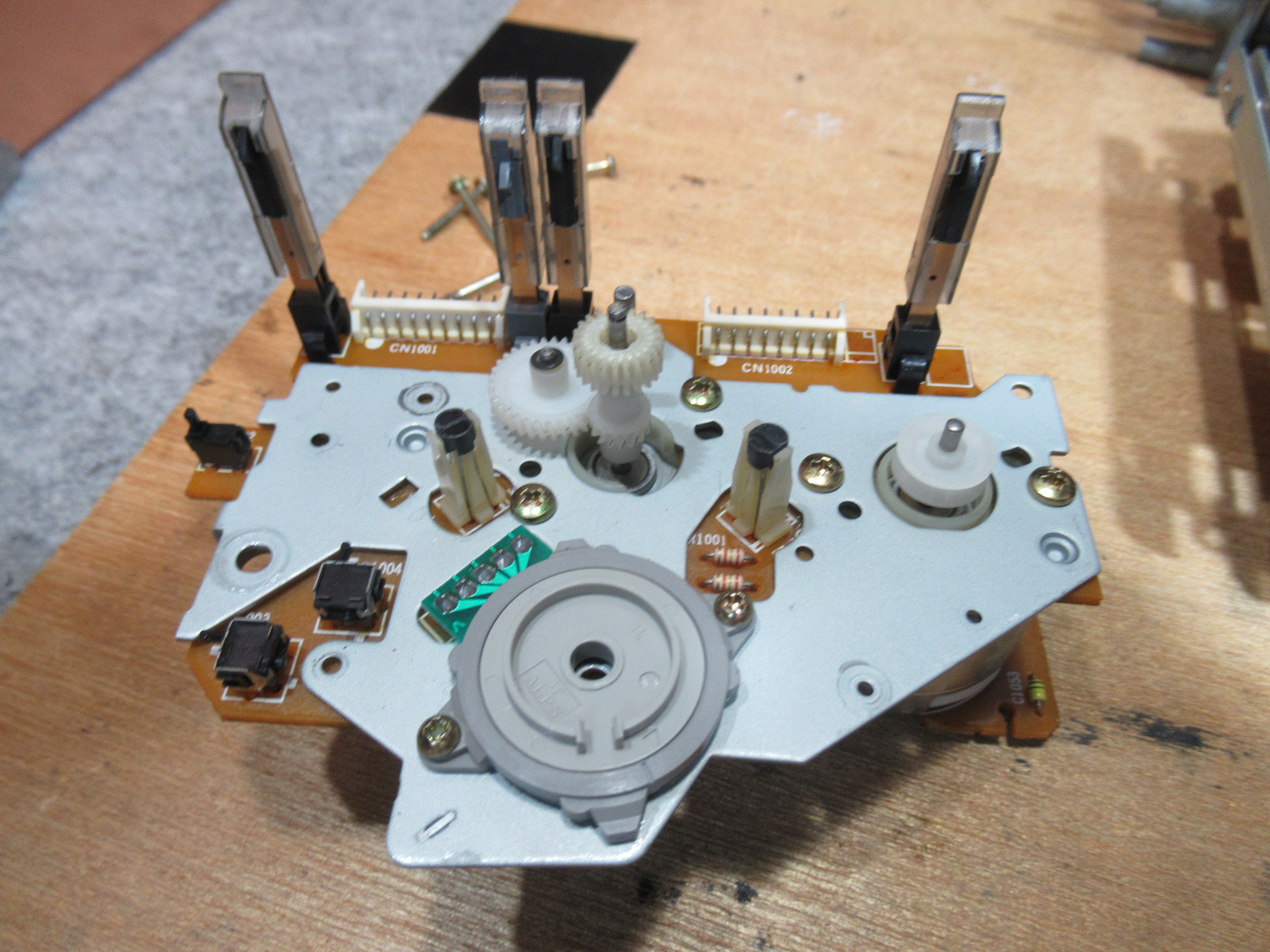

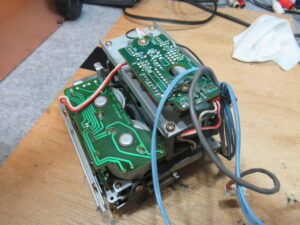

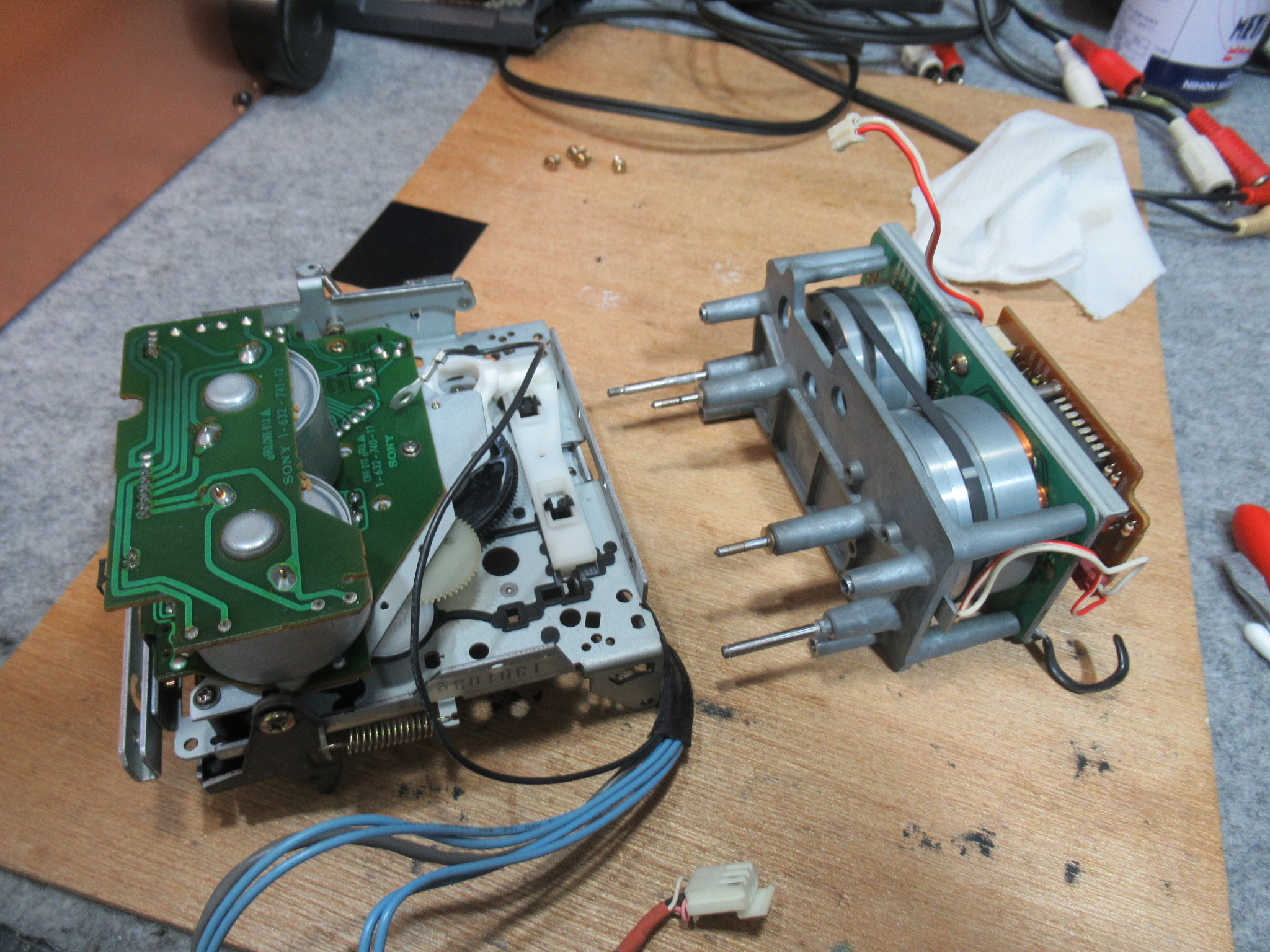

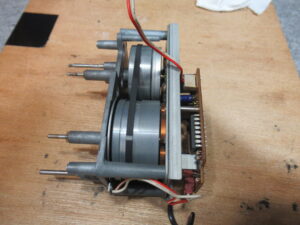

キャプスタンモーターユニットを取り外します。

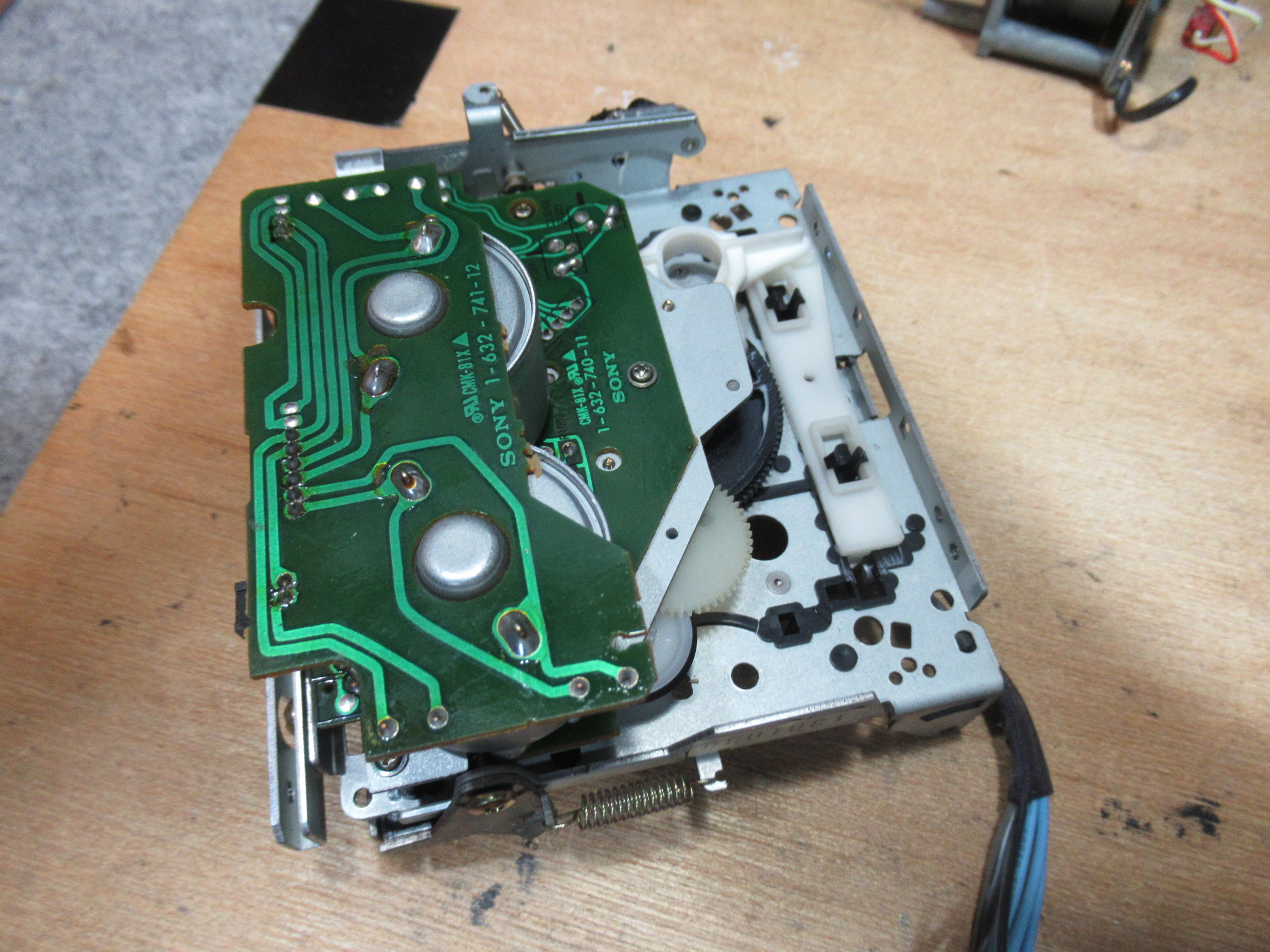

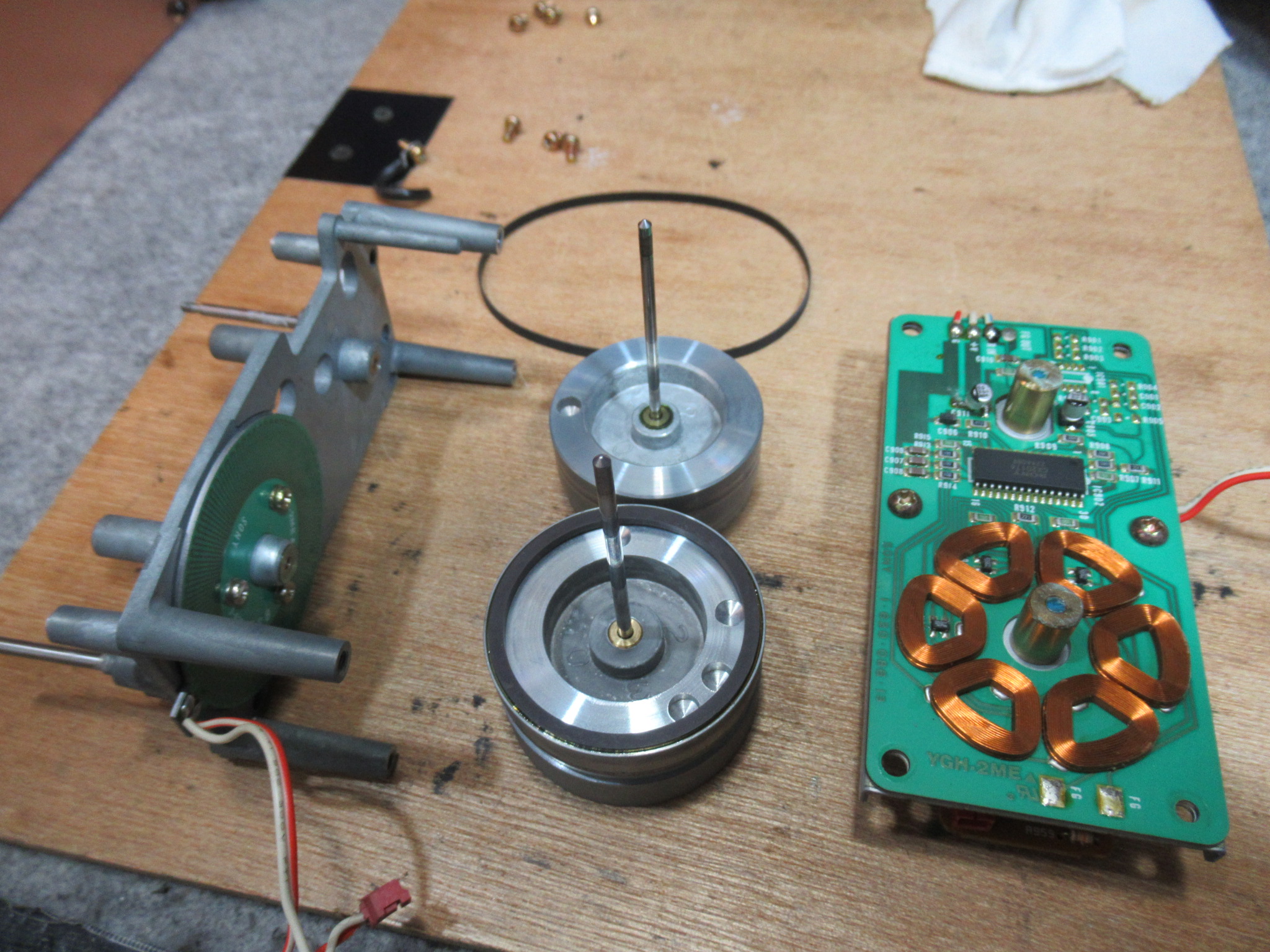

モーターユニットを分解します。

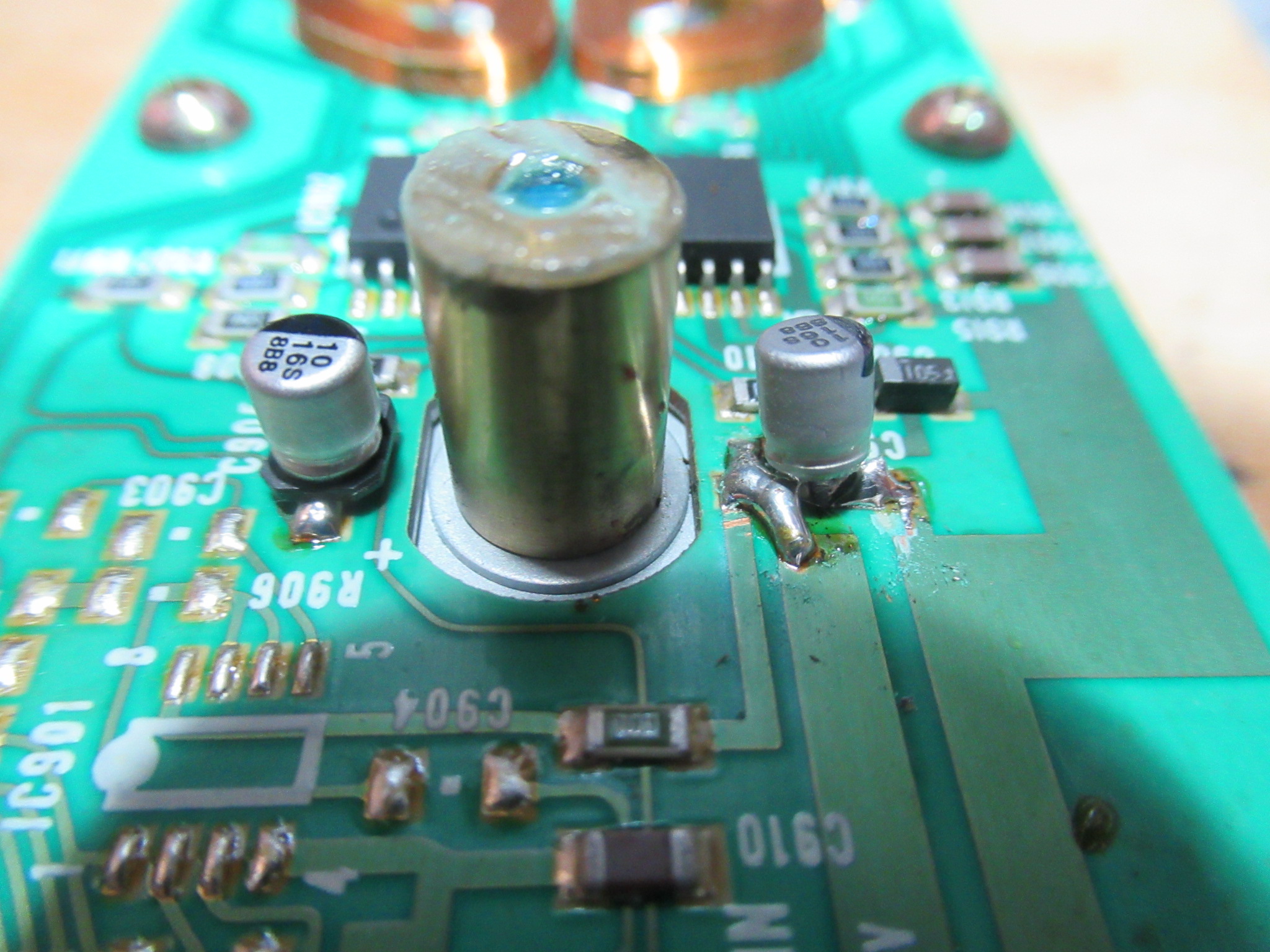

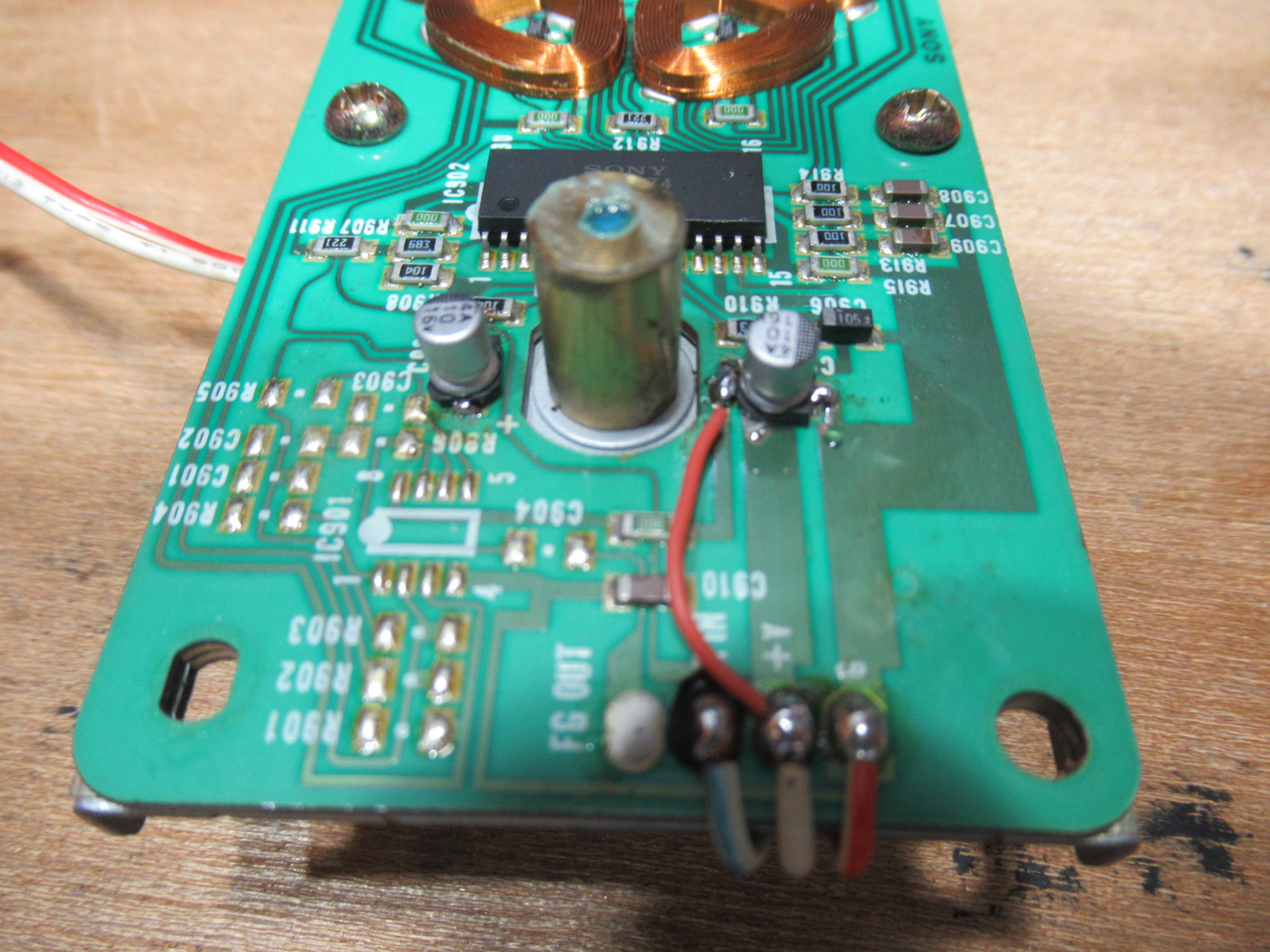

電解コンデンサーは過去に交換されたようですが、半田付けが気になります。

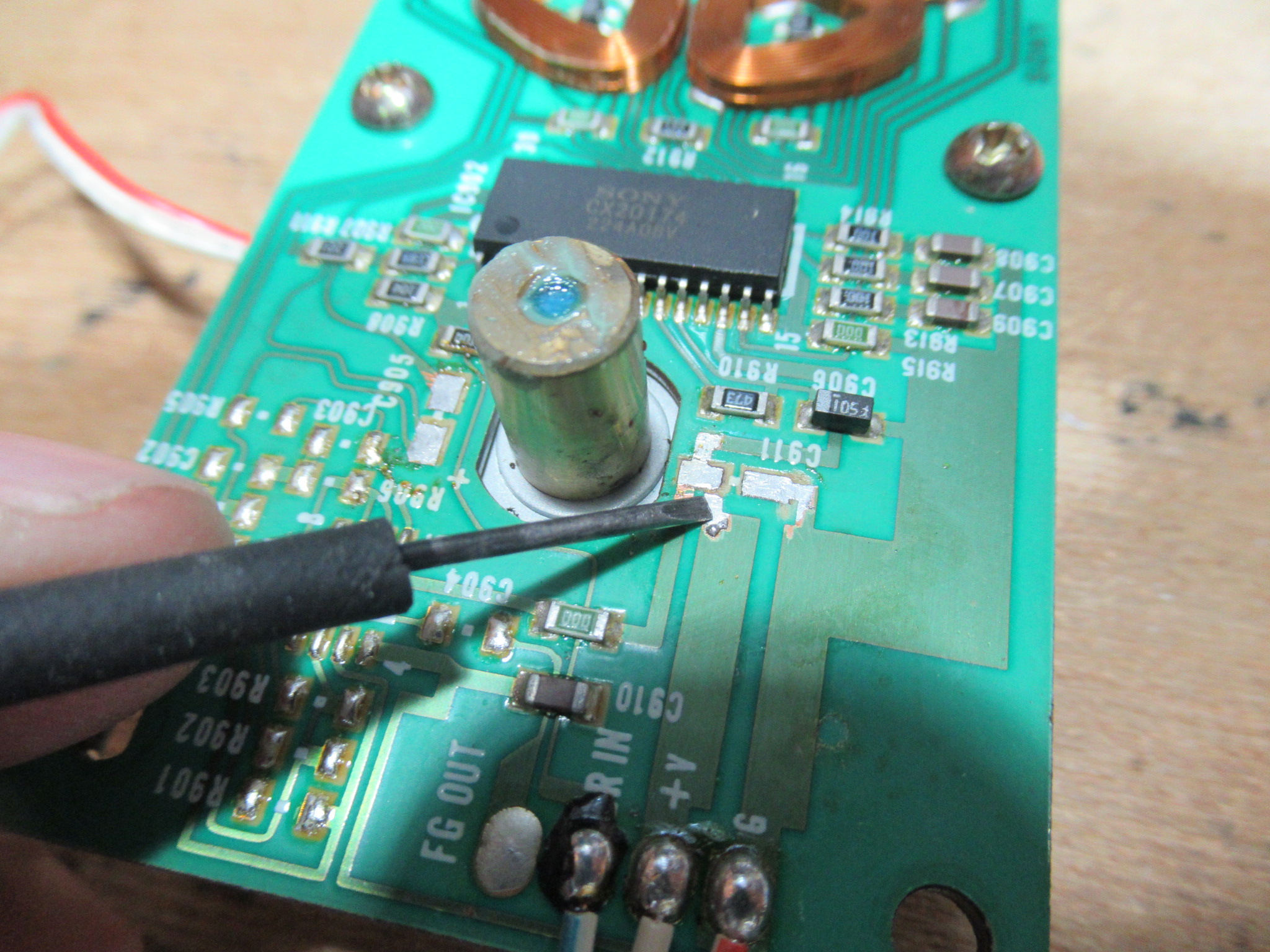

取り外したところ、一部が断線したため先ほどのように処置されたようです。
新しい電顔コンデンサーを取り付け、断線部はバイパス接続します。

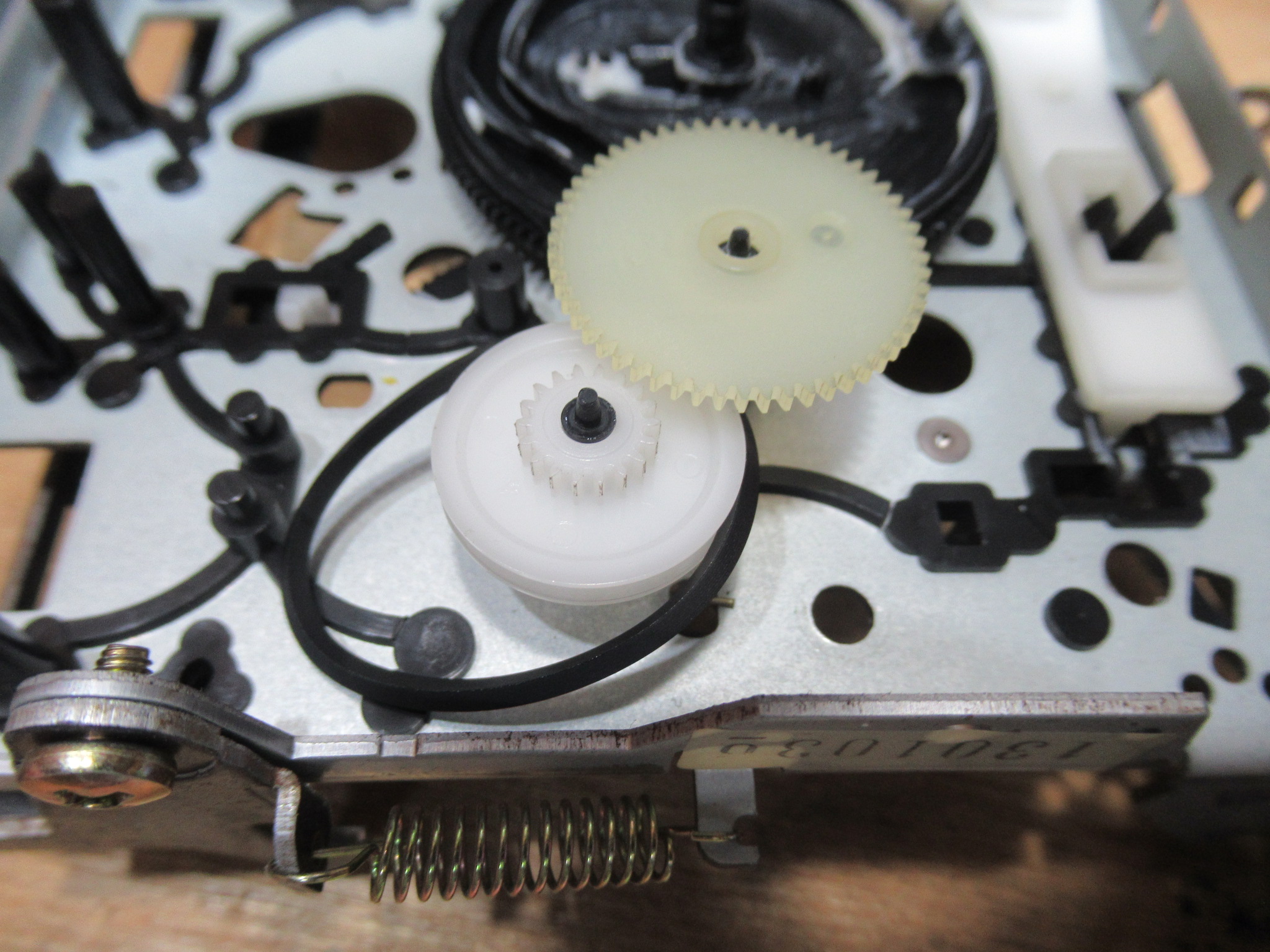

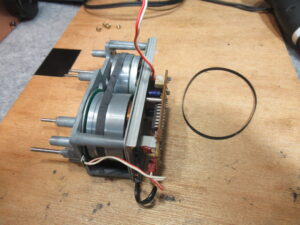

新しいベルトを掛けて組み立てます。

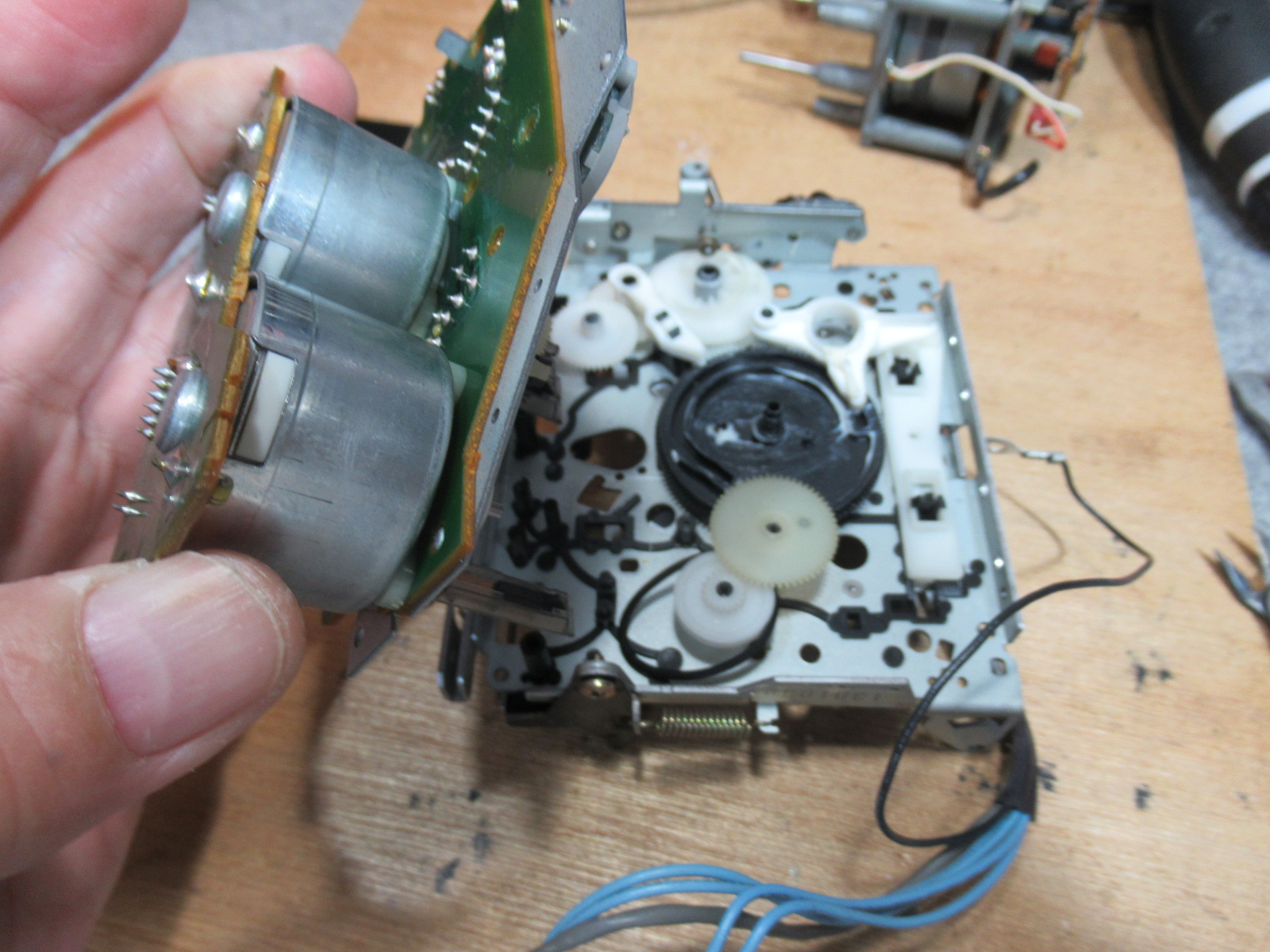

モーターユニットを取り外します。

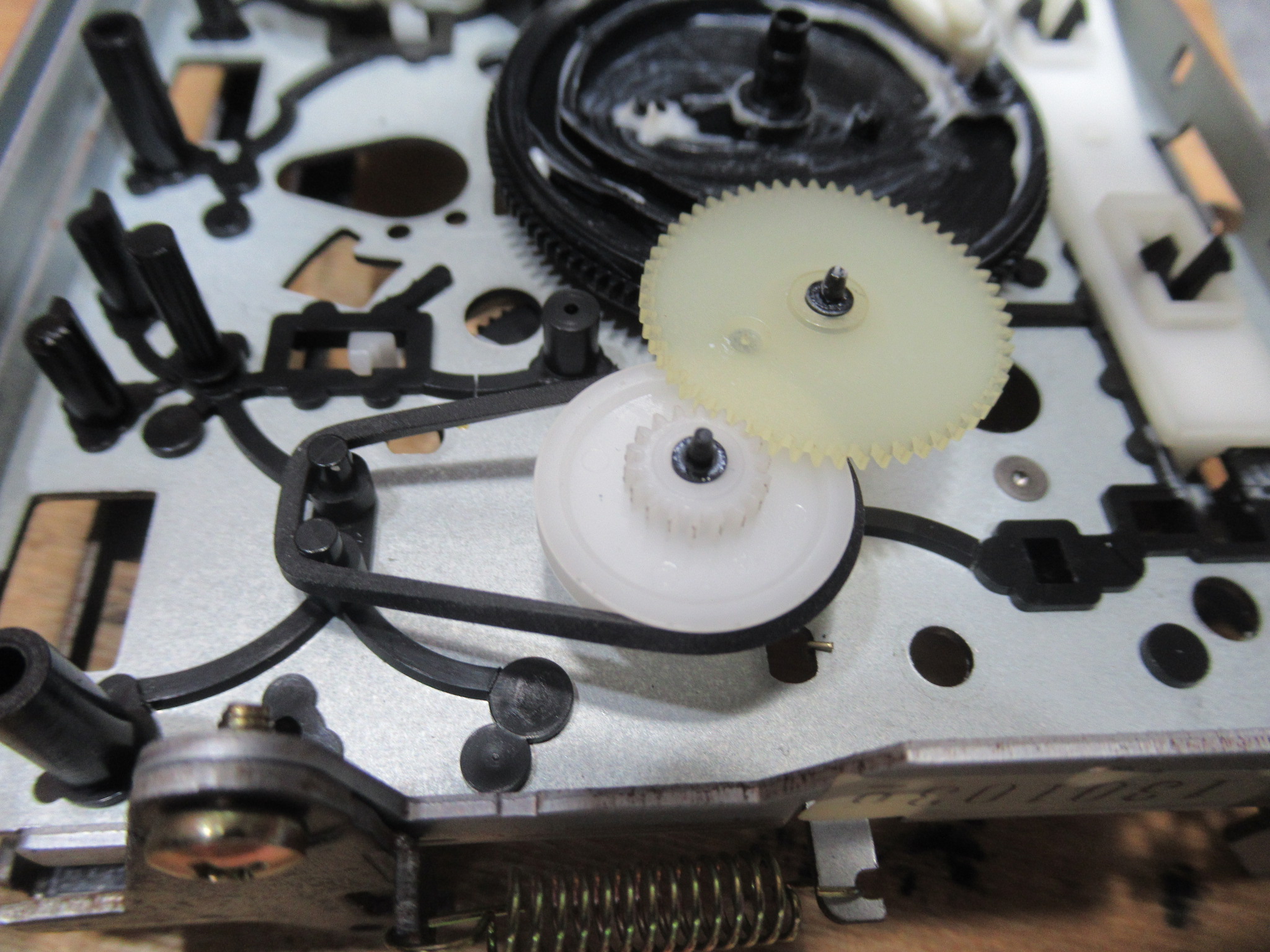

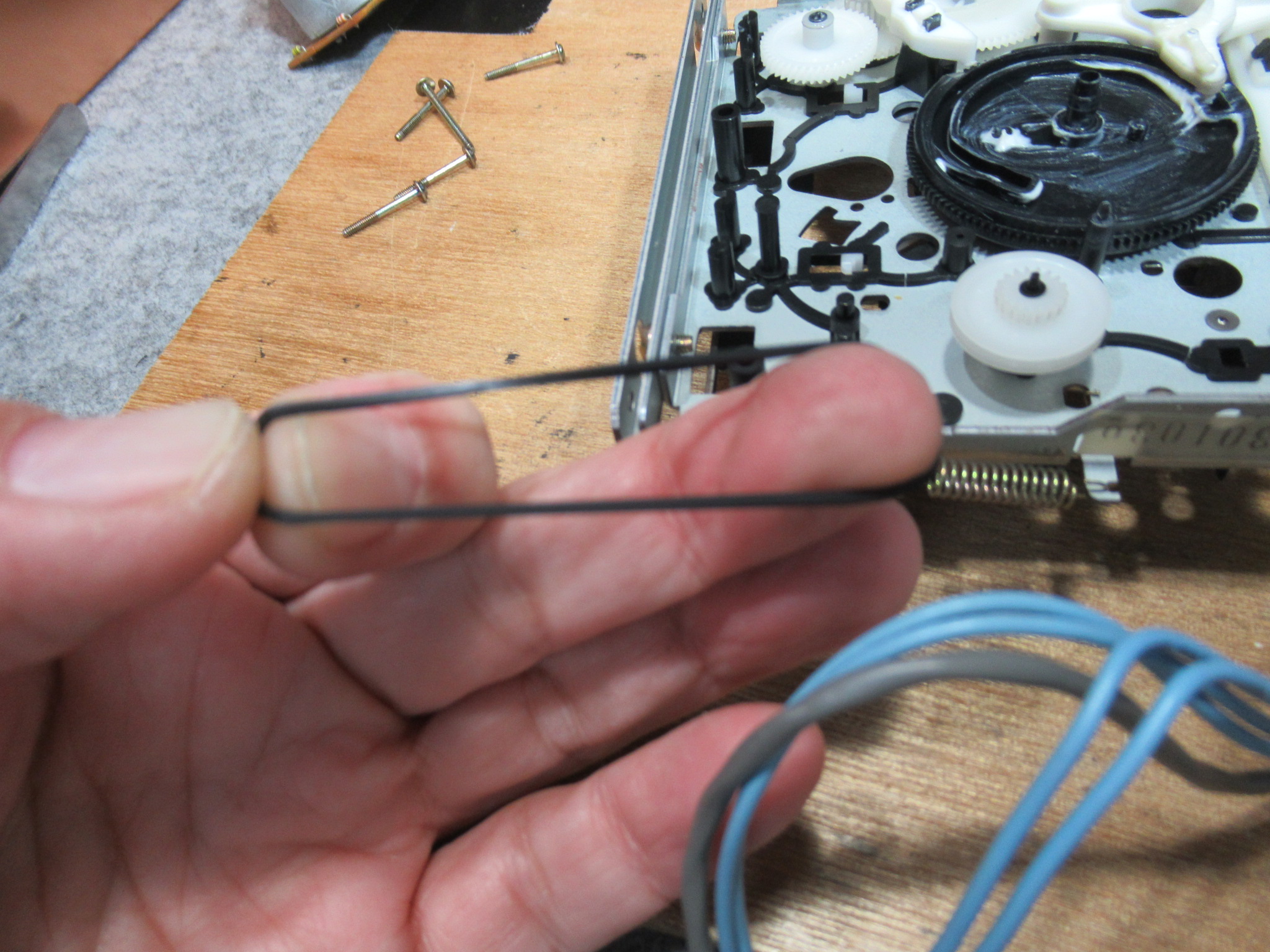

ベルトが伸びきっています。

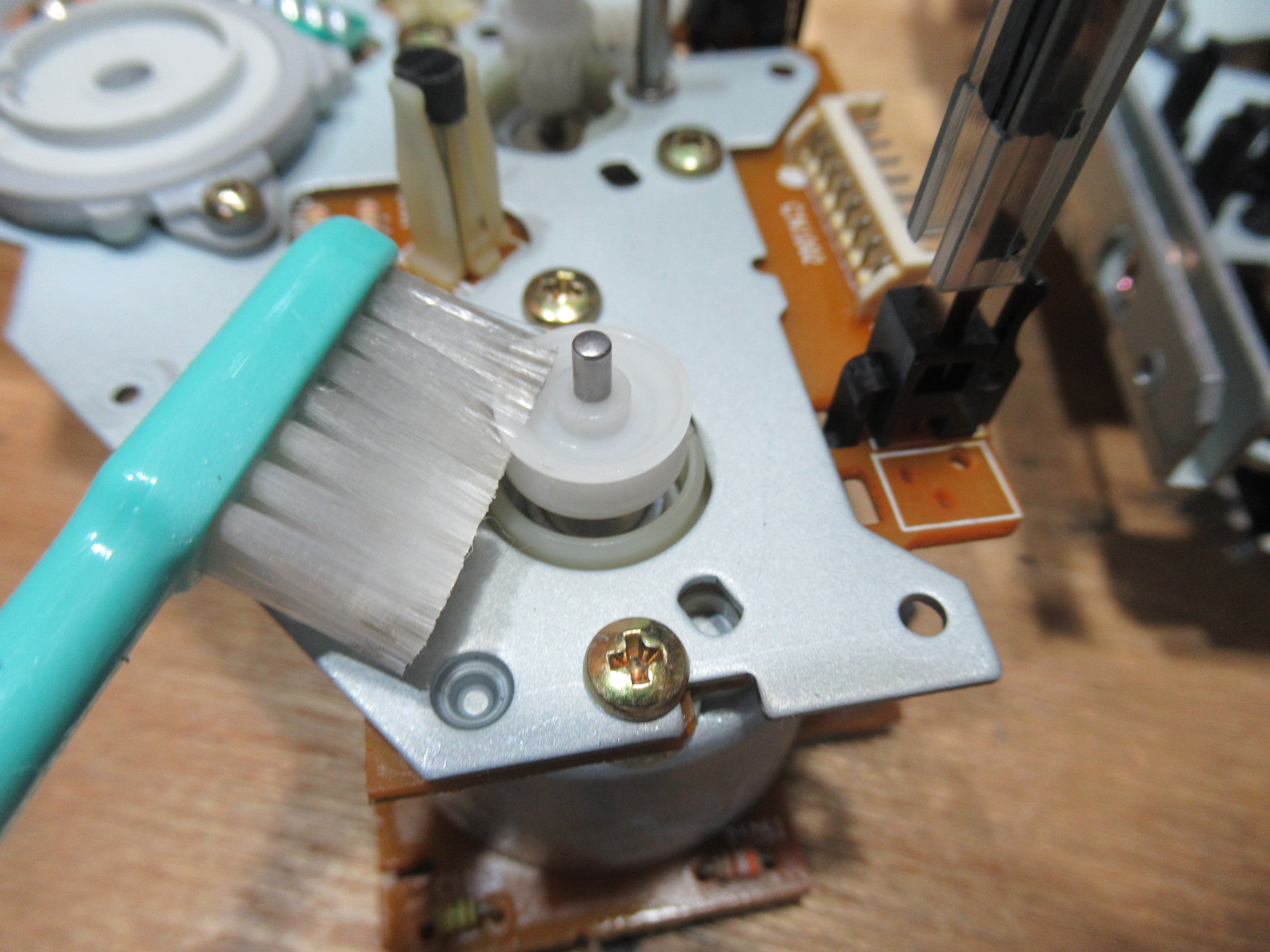

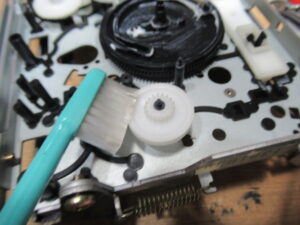

プーリーを脱脂して新しいベルトを仮掛けします。組み付け時にモータープーリーに掛け直します。

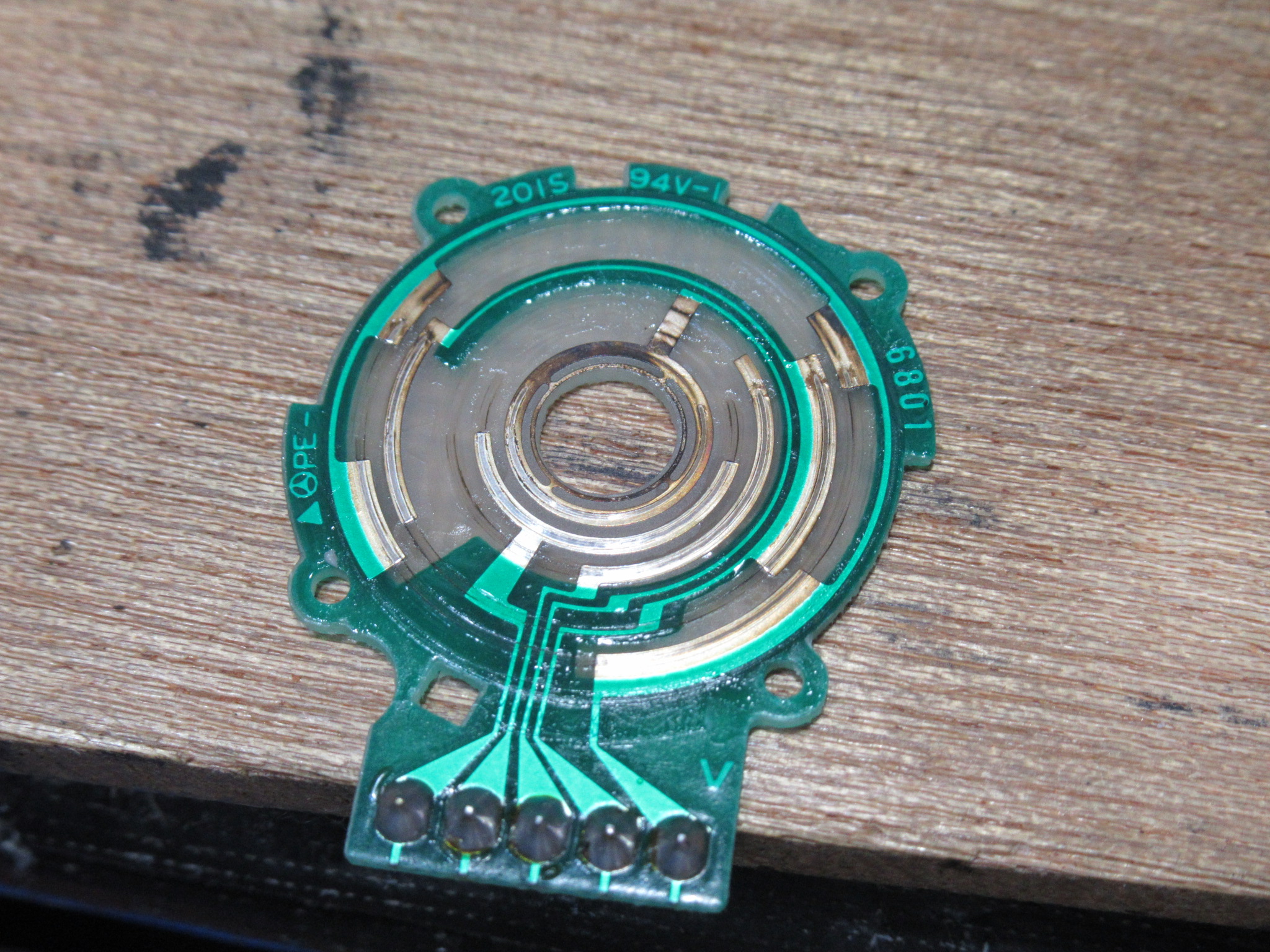

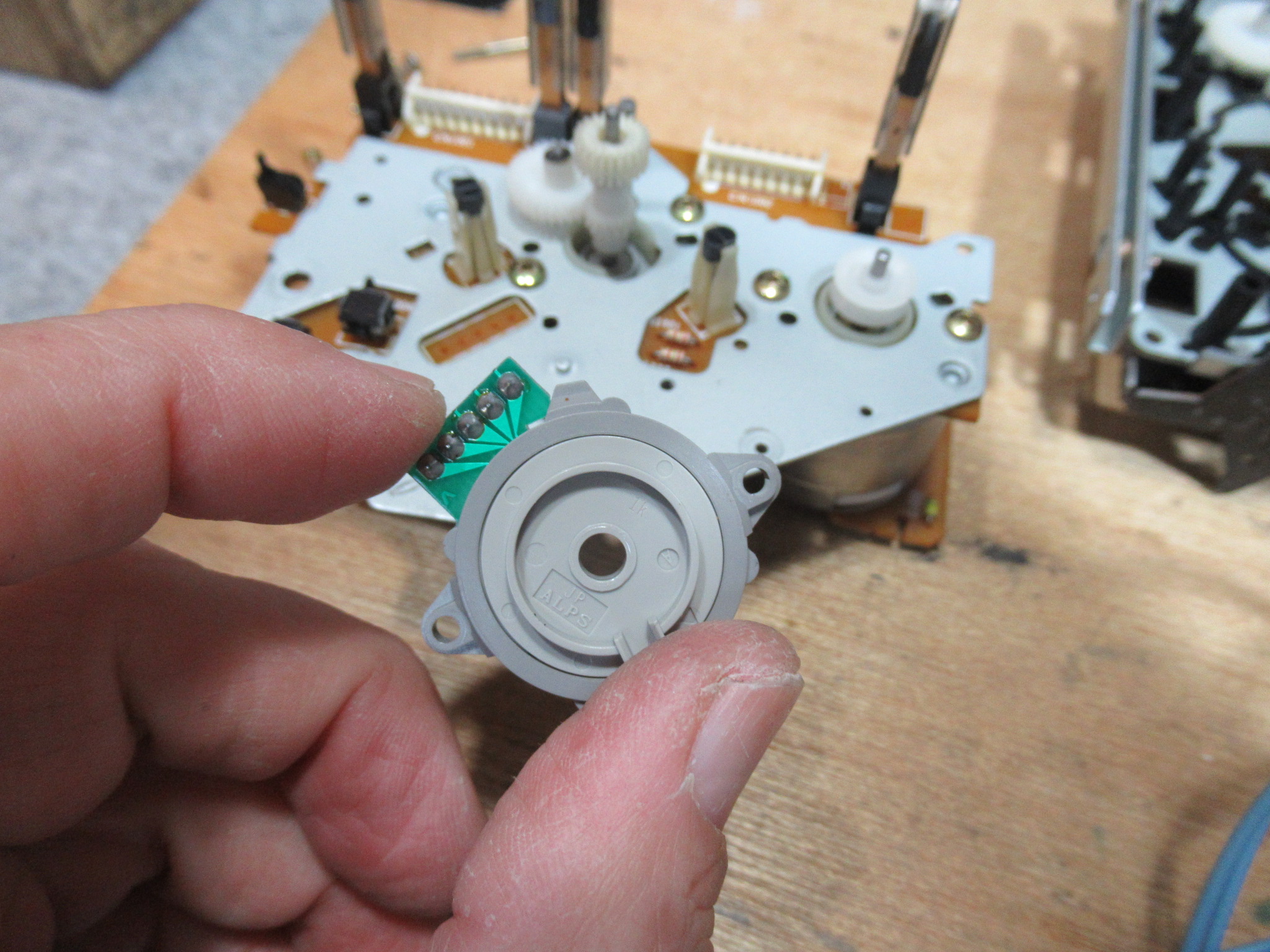

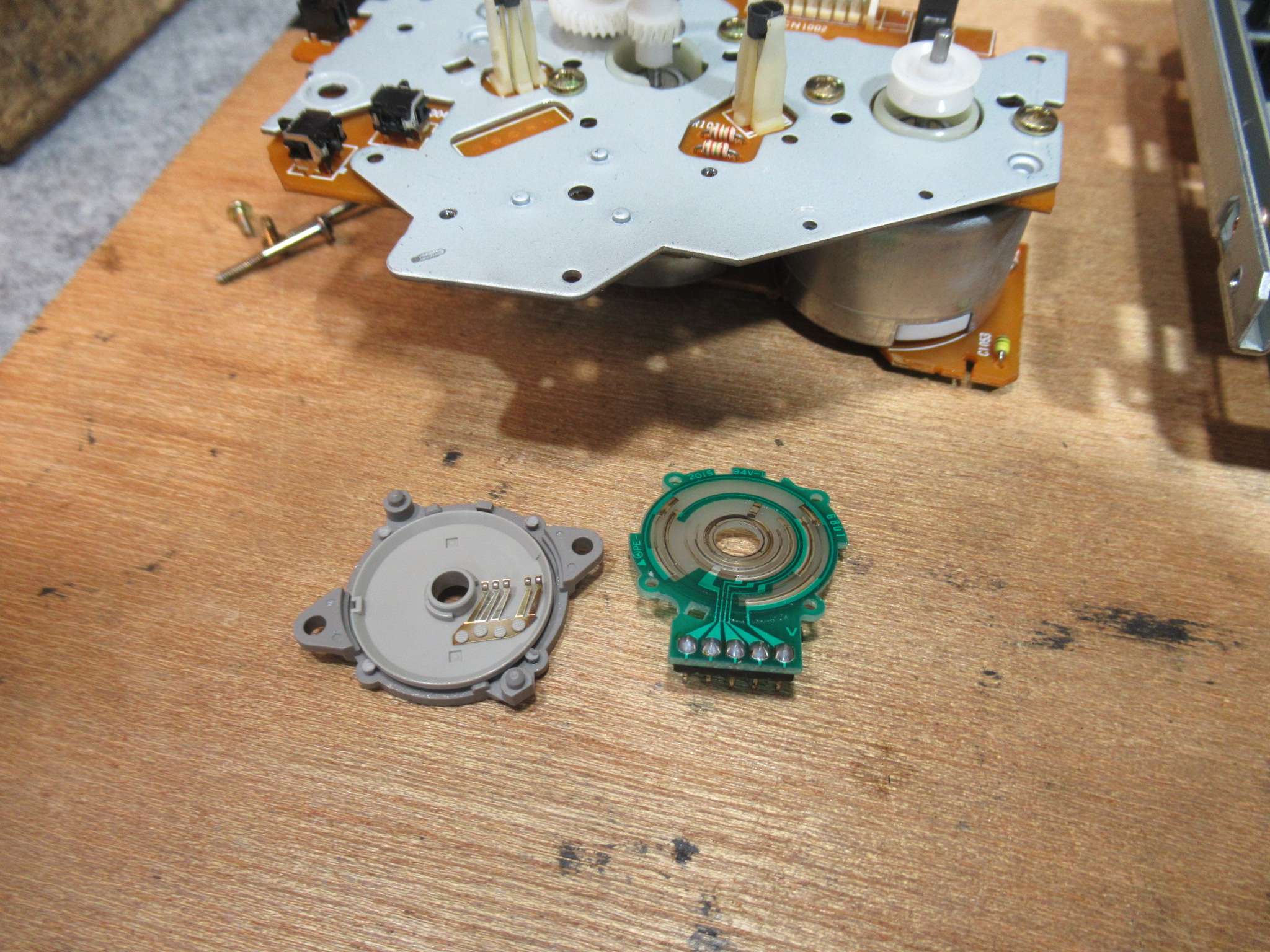

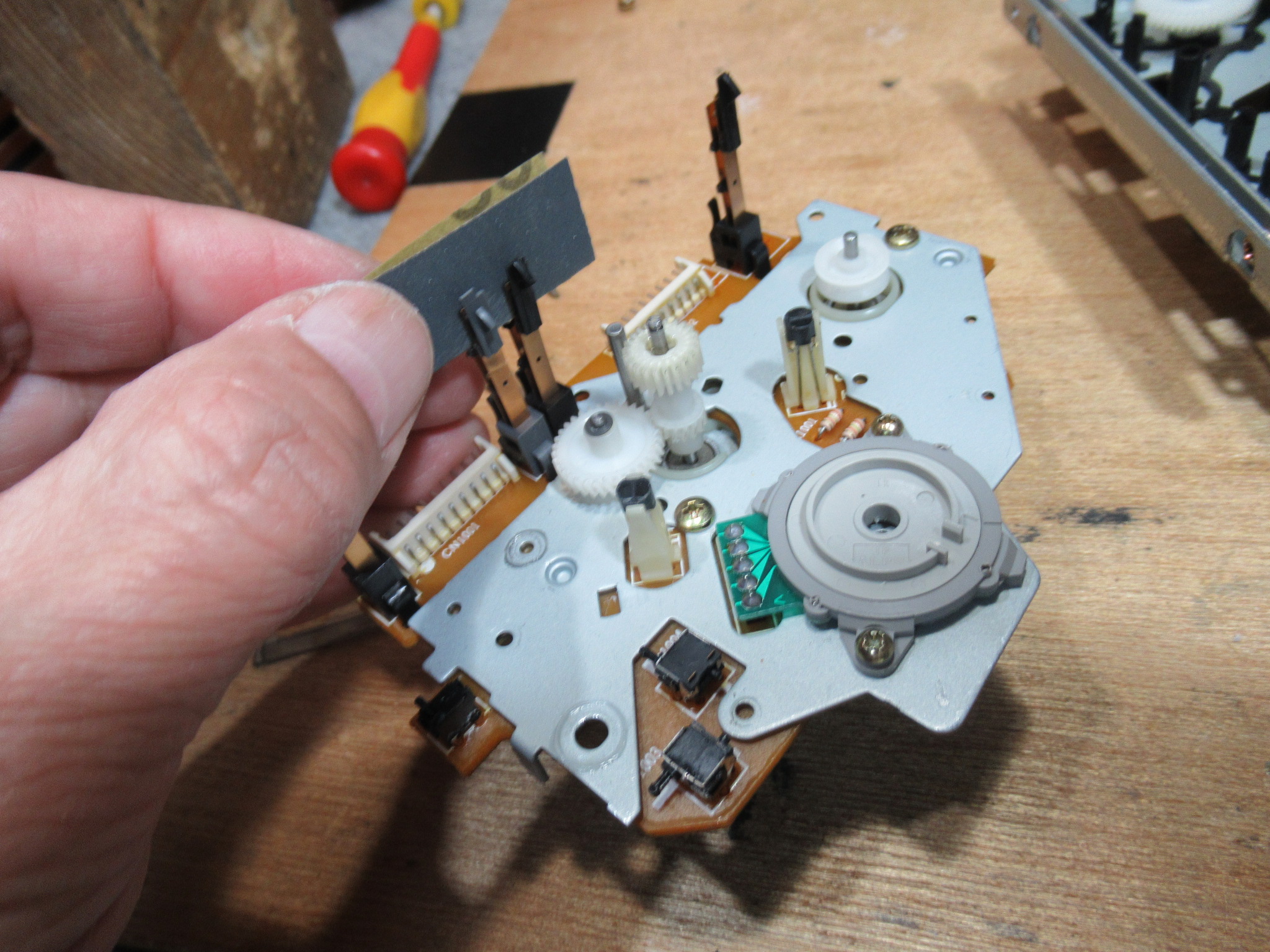

ロータリーエンコーダーを分解します。

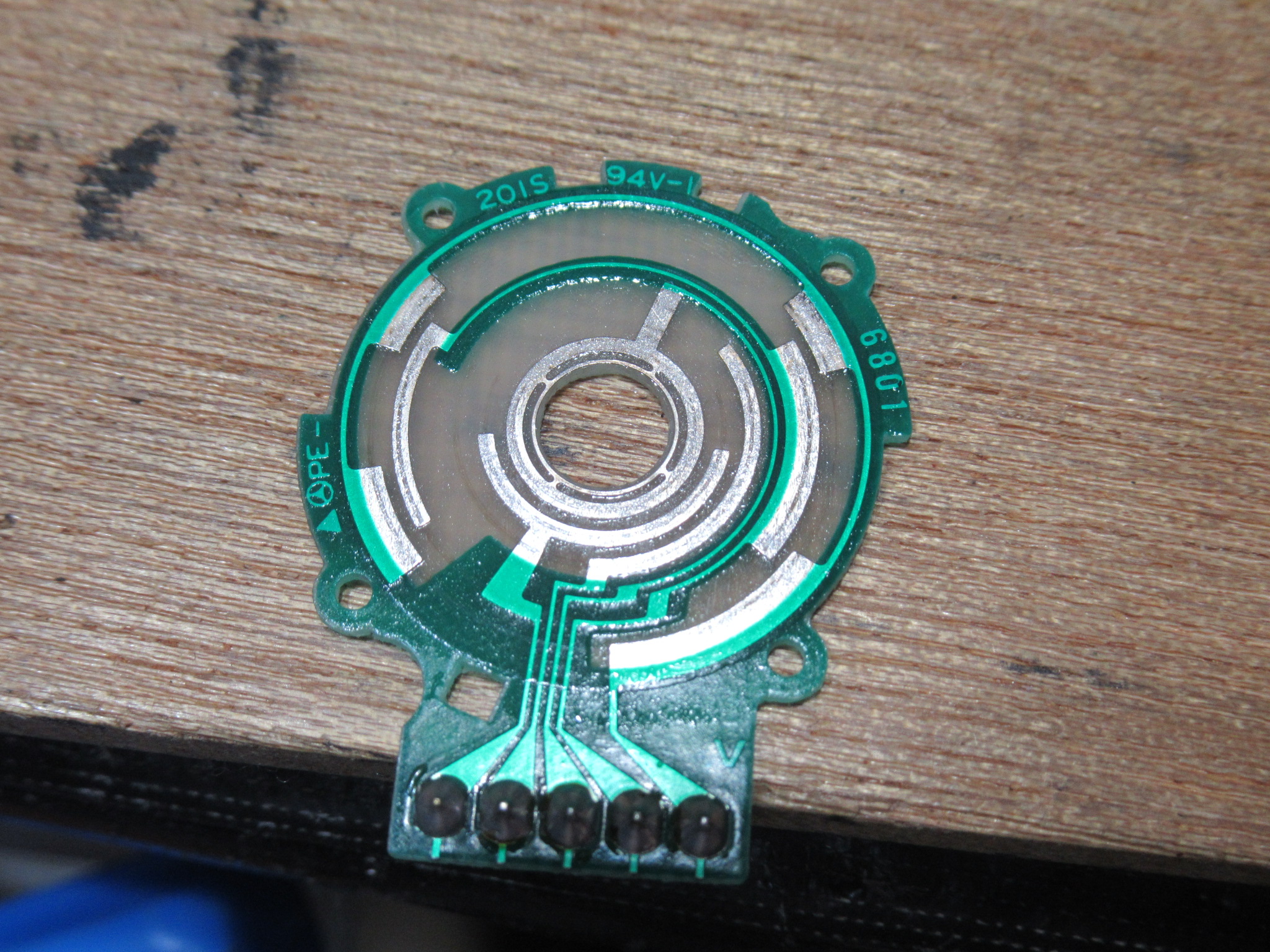

汚れた接点を研磨清掃し、スライド接点専用グリスを処置します。
オートセレクタ用スイッチ接点を磨きます。

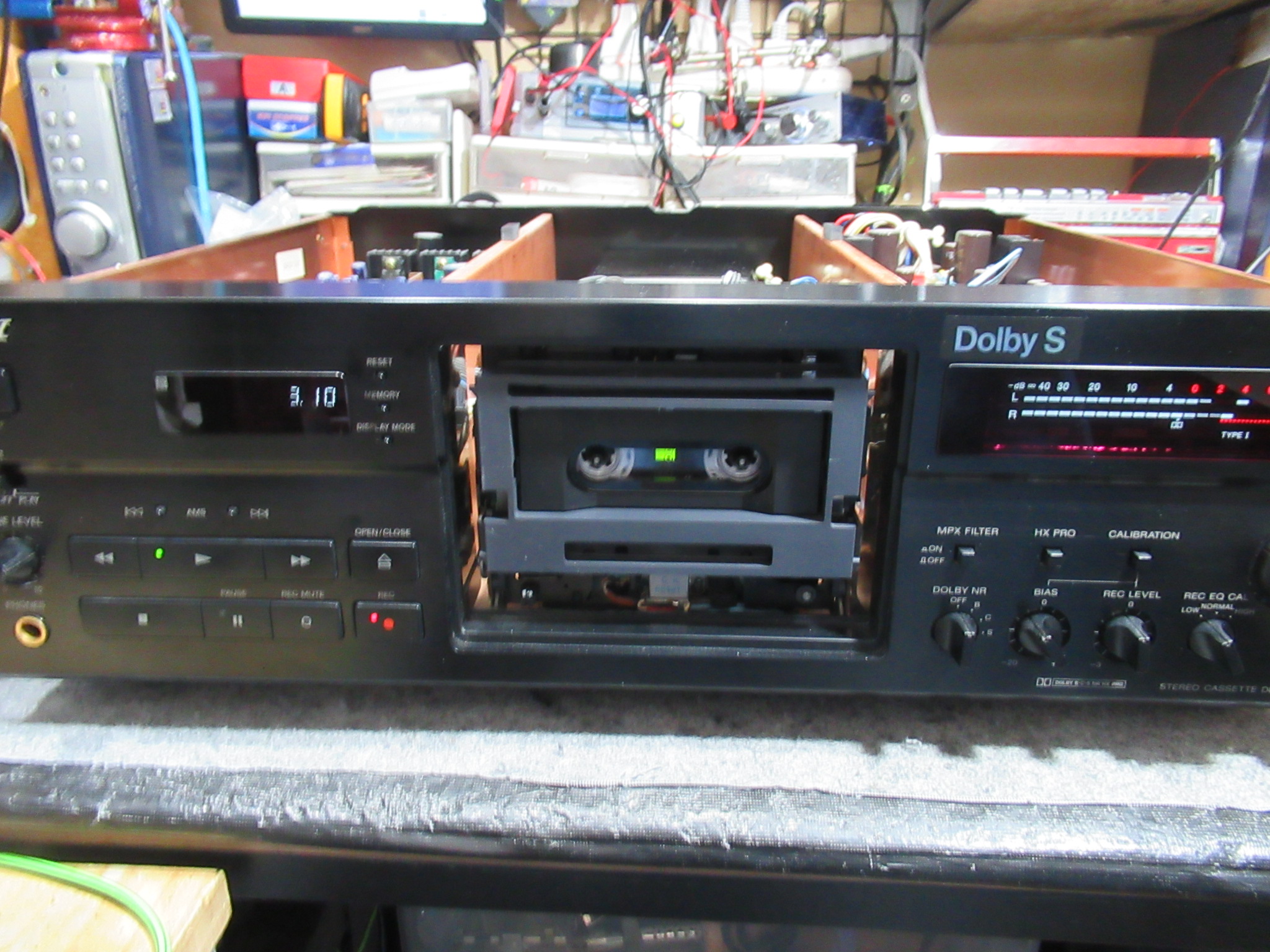

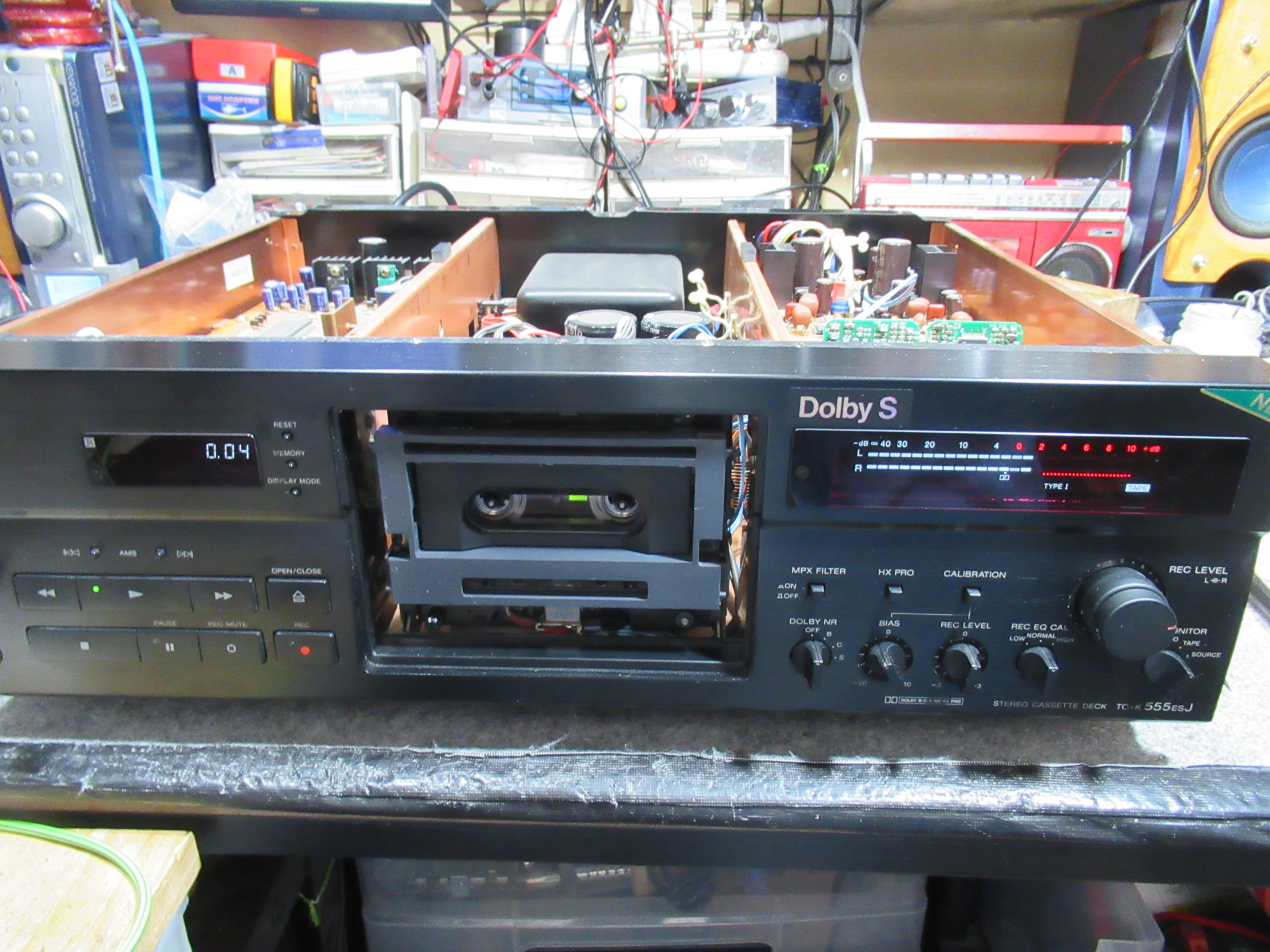

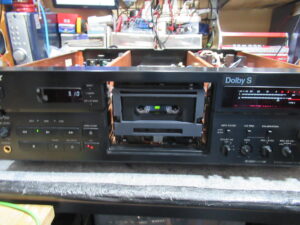

本体に組み込んで動作確認を行います。

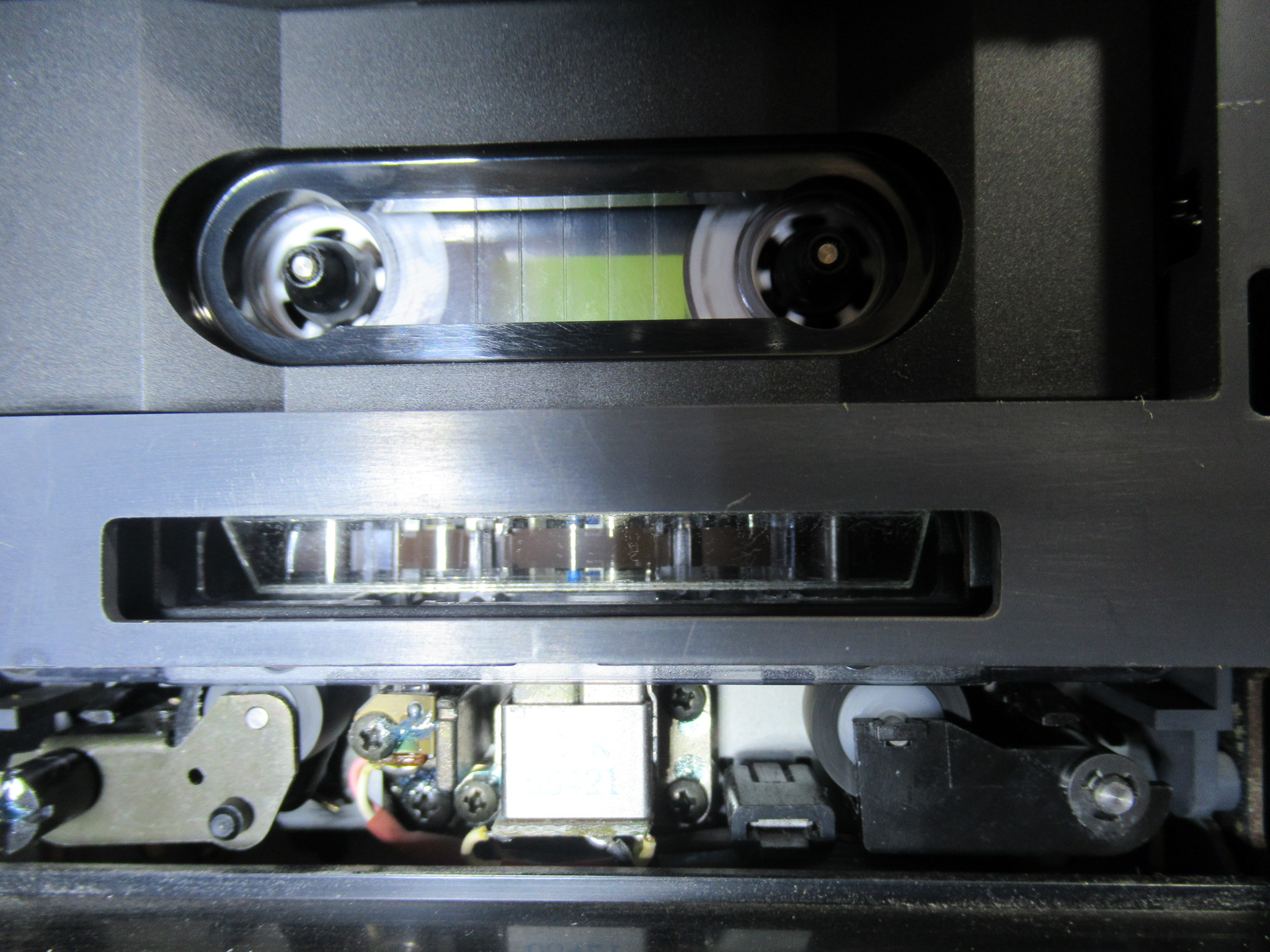

ミラーカセットを用いてテープの走行状態を目視点検します。

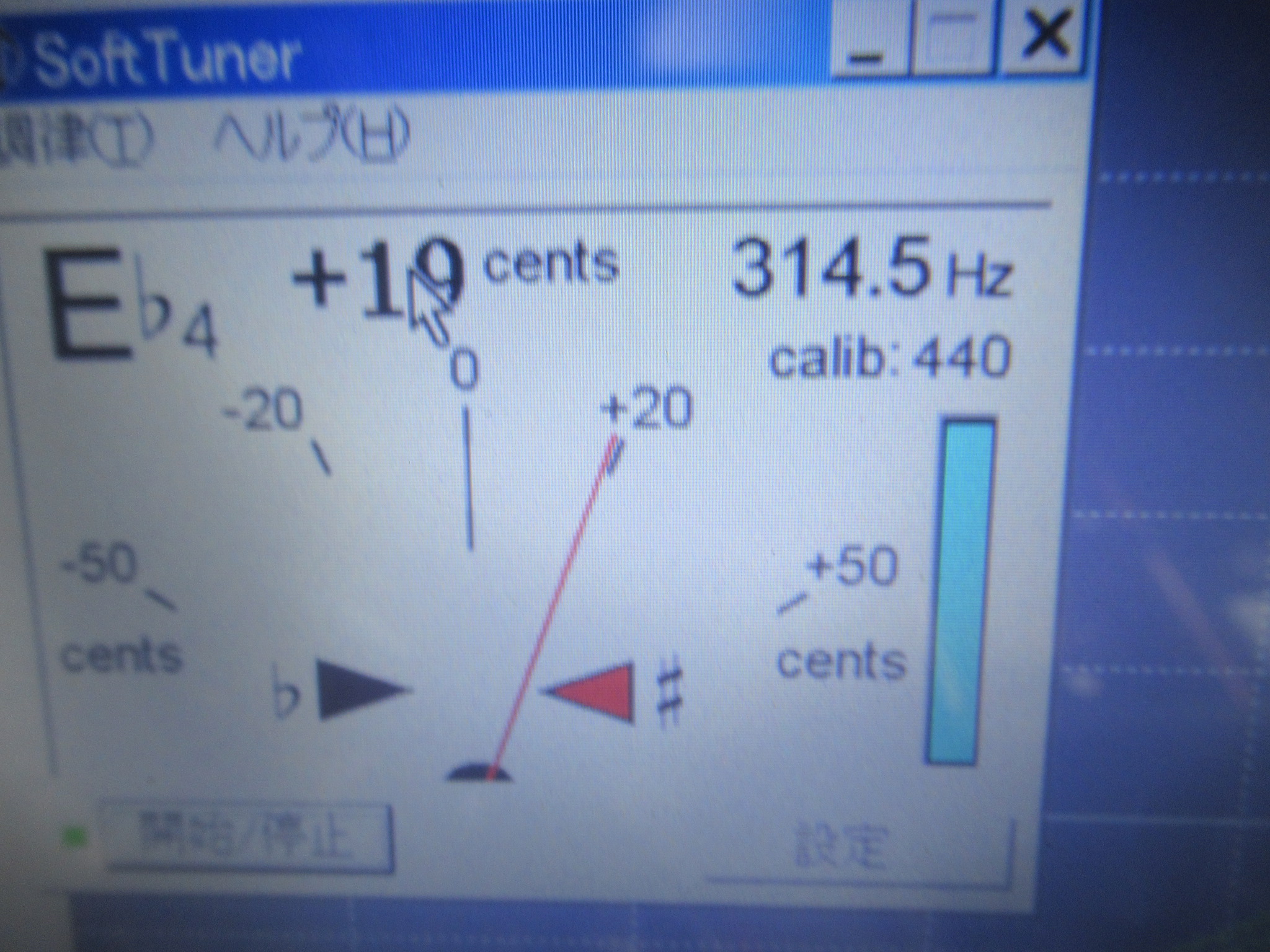

315Hzの信号が記録されたテープを再生し、速度が許容範囲内にあることを確認します。

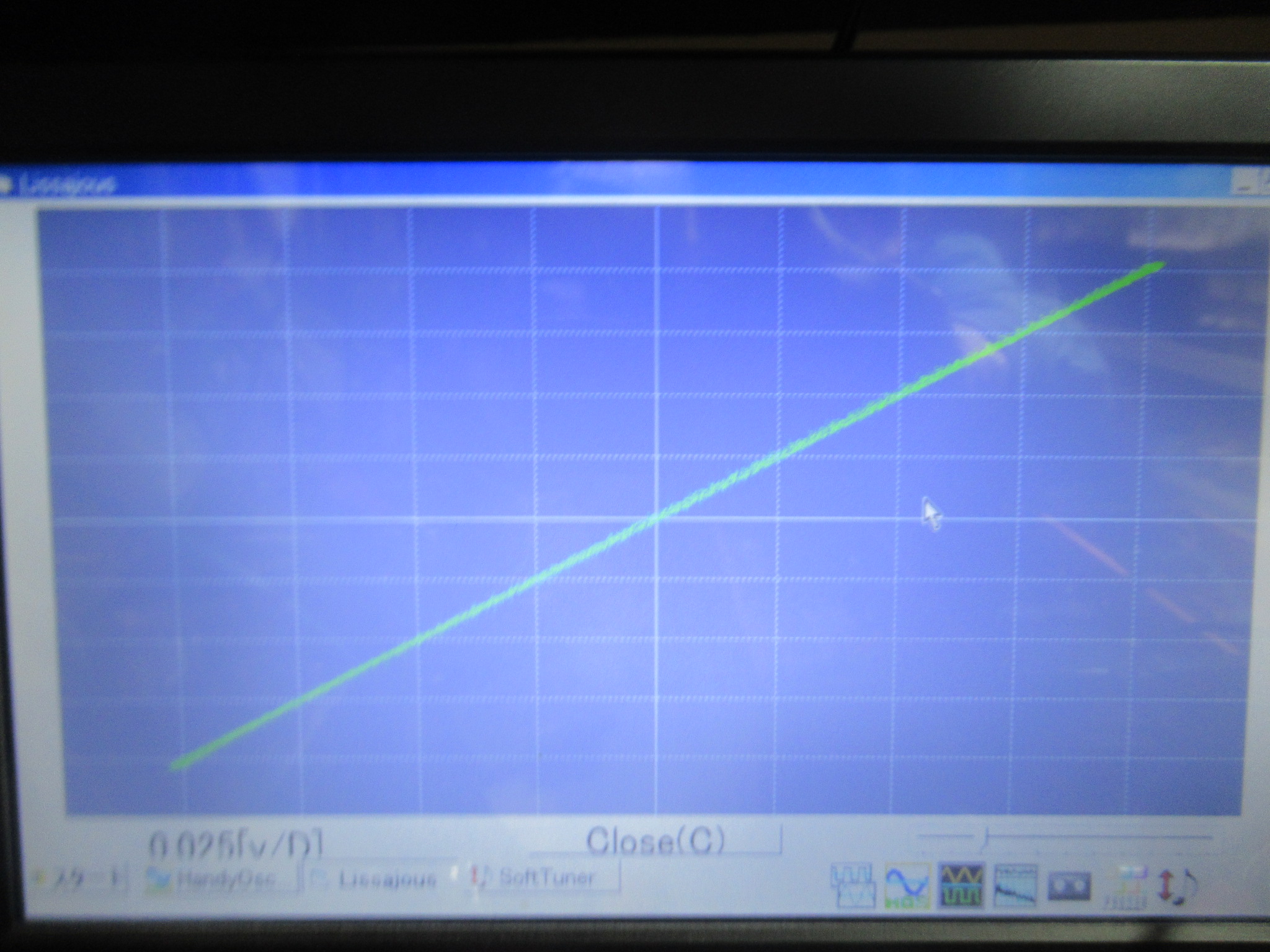

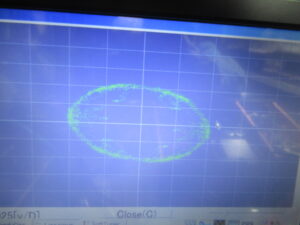

ヘッドアジマスの調整を行います。

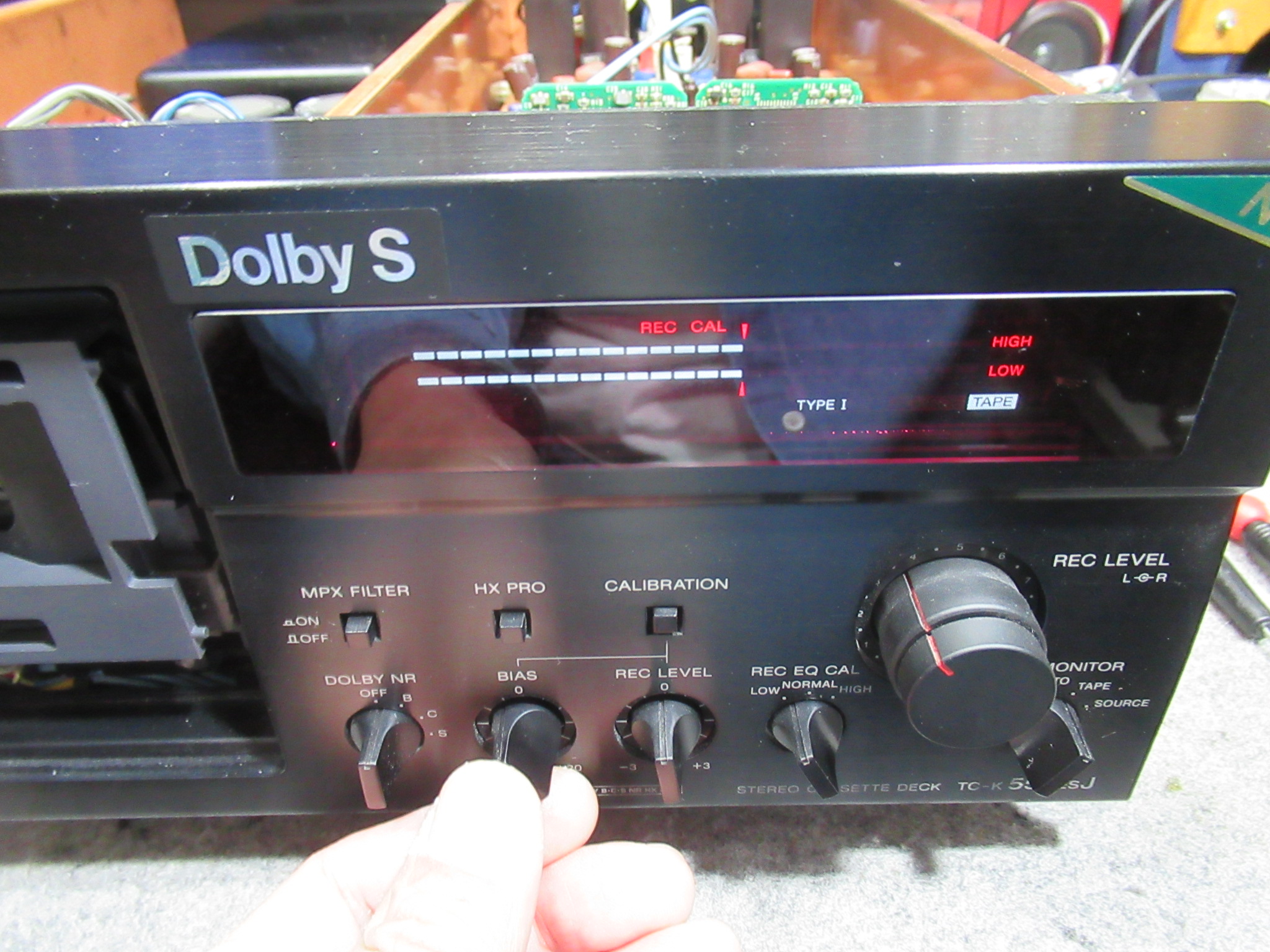

バイアスキャリブレーション後に録再バランス調整を行います。

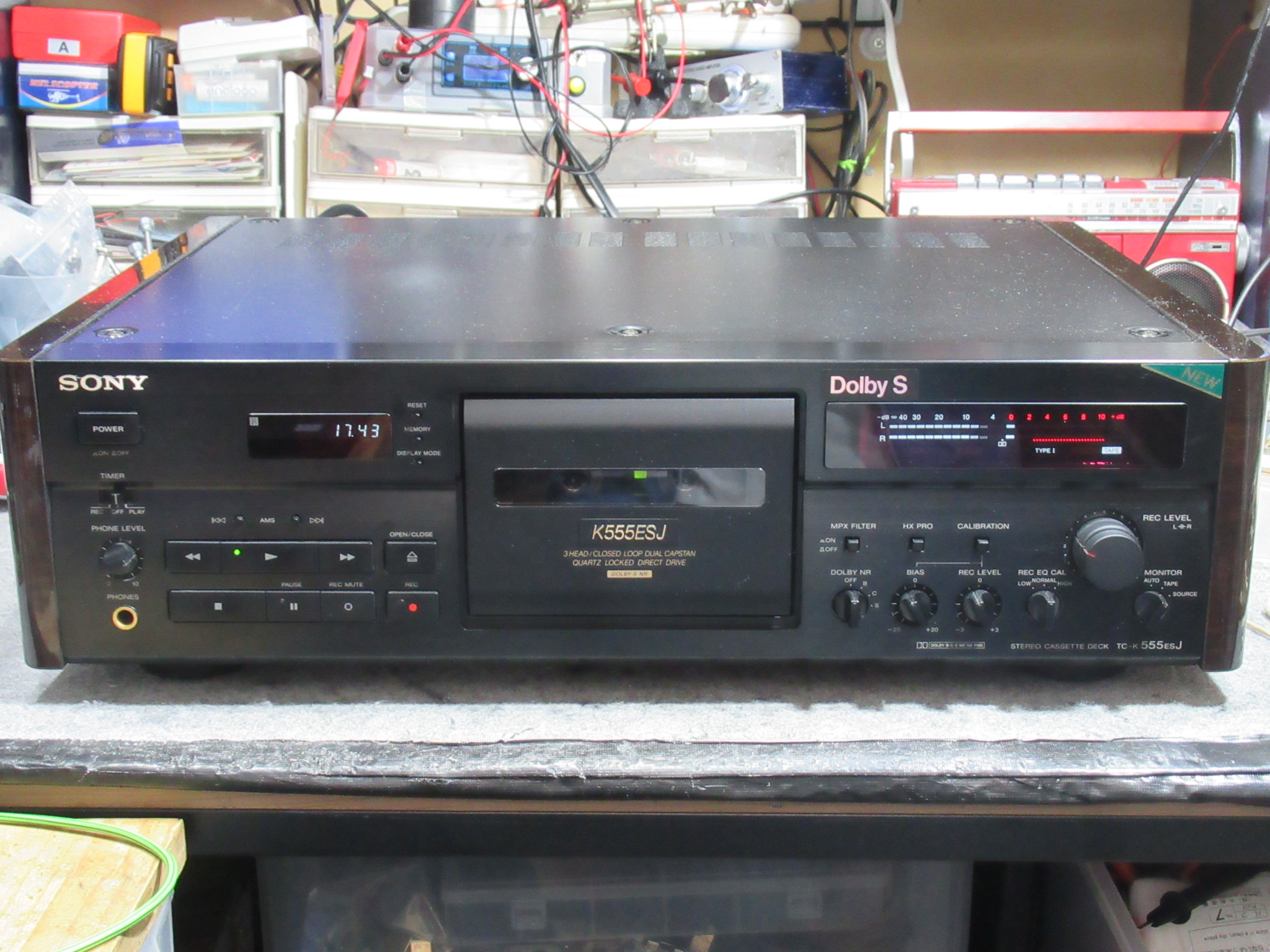

テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
