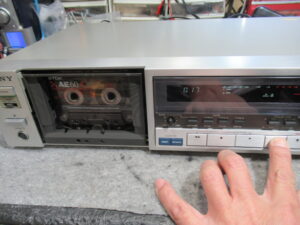

SONY製３ヘッドデュアルキャプスタンカセットデッキ、TC-K555の修理依頼をいただきました。
数年間、使用しない間に故障していたということです。

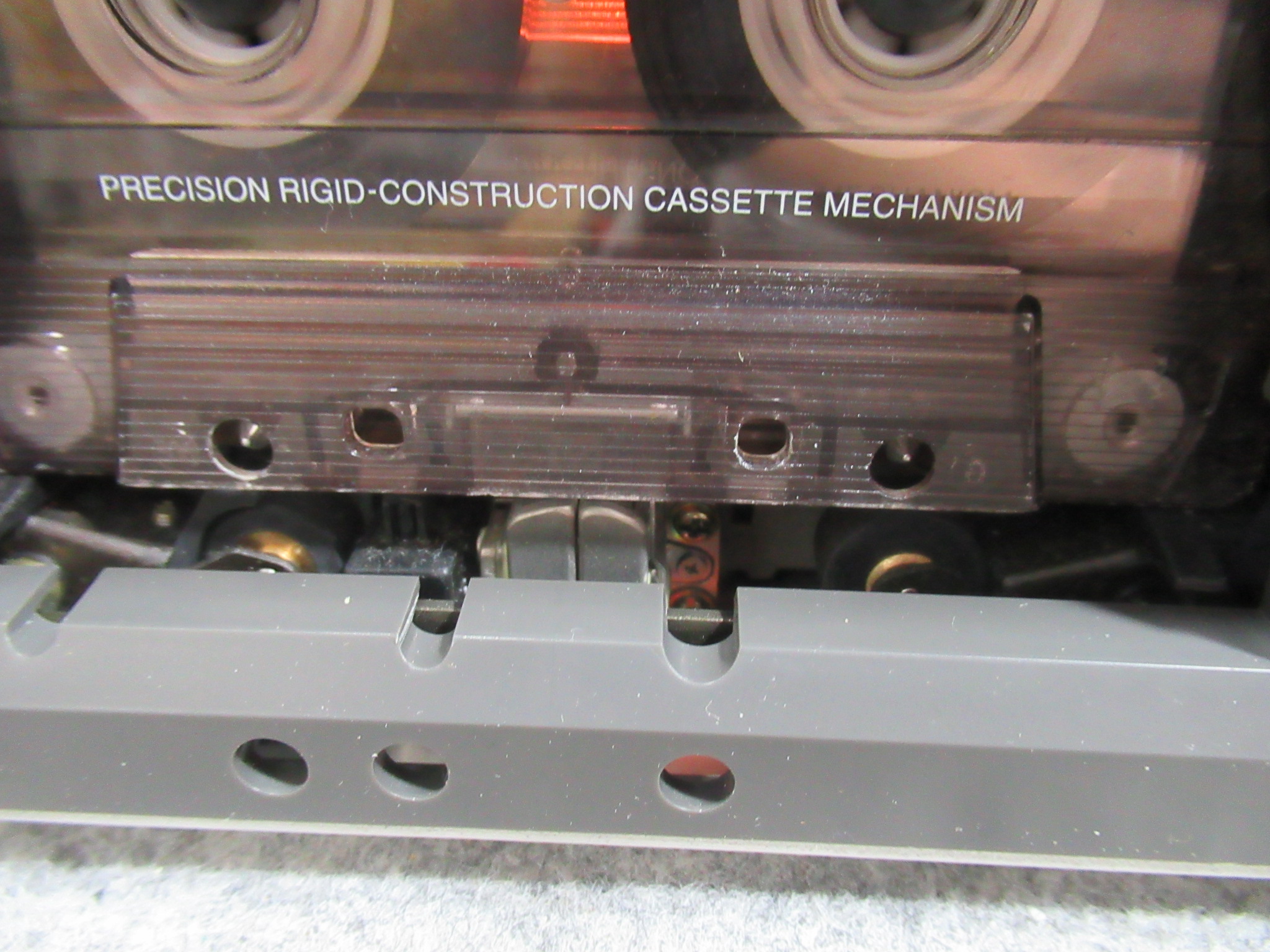

トレイがロケットオープンになっていますので後ほど処置します。
再生ボタンを押しましたが、ヘッドとピンチローラーが上がらずに早回しになってしまいます。グリス硬化によるメカの固着、またはソレノイド関連の不具合が原因と考えられます。

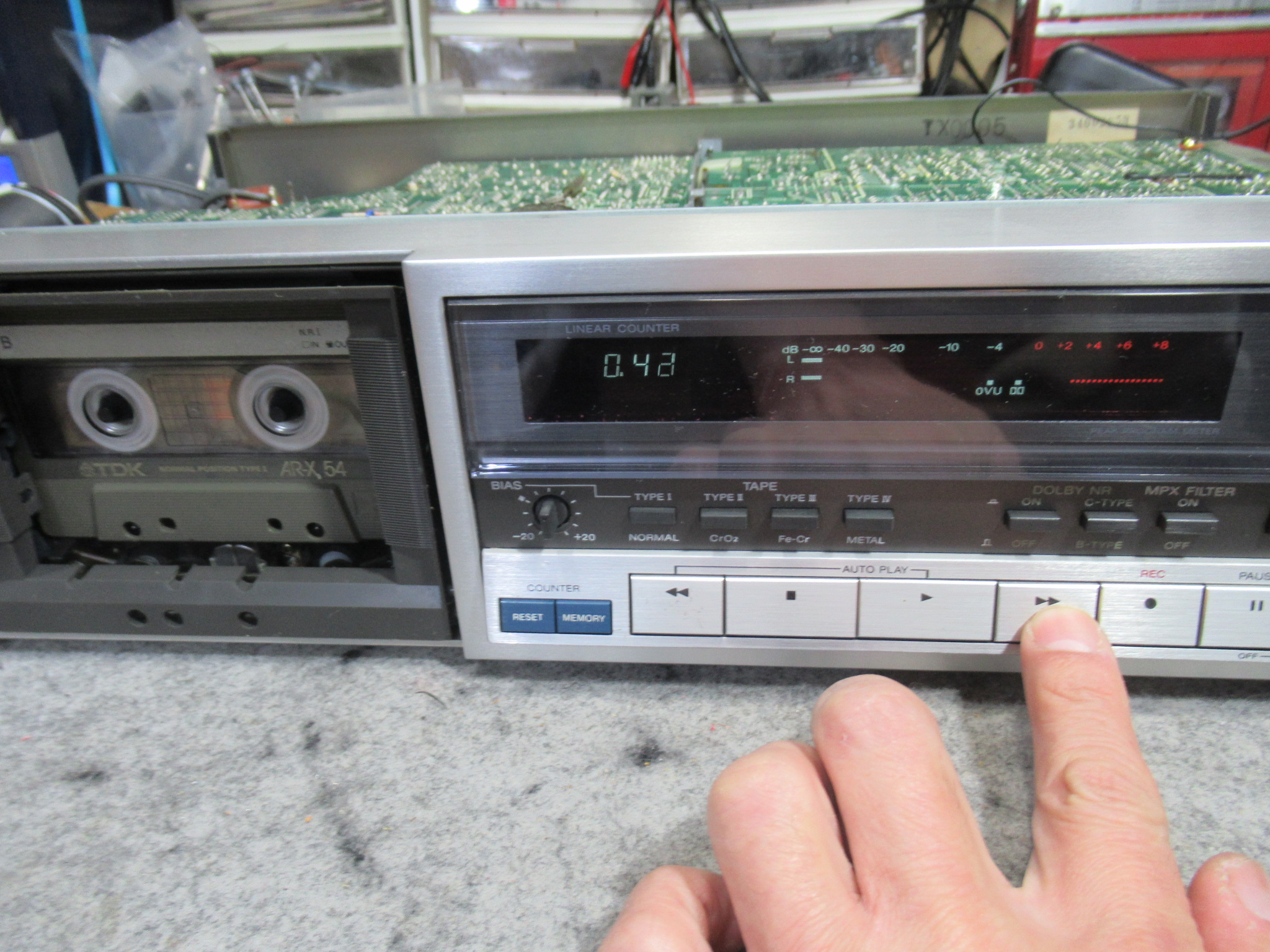

早送り巻き戻しは可能ですが、グリスが切れているような異音が発生しています。

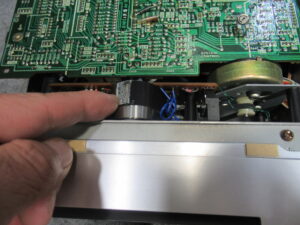

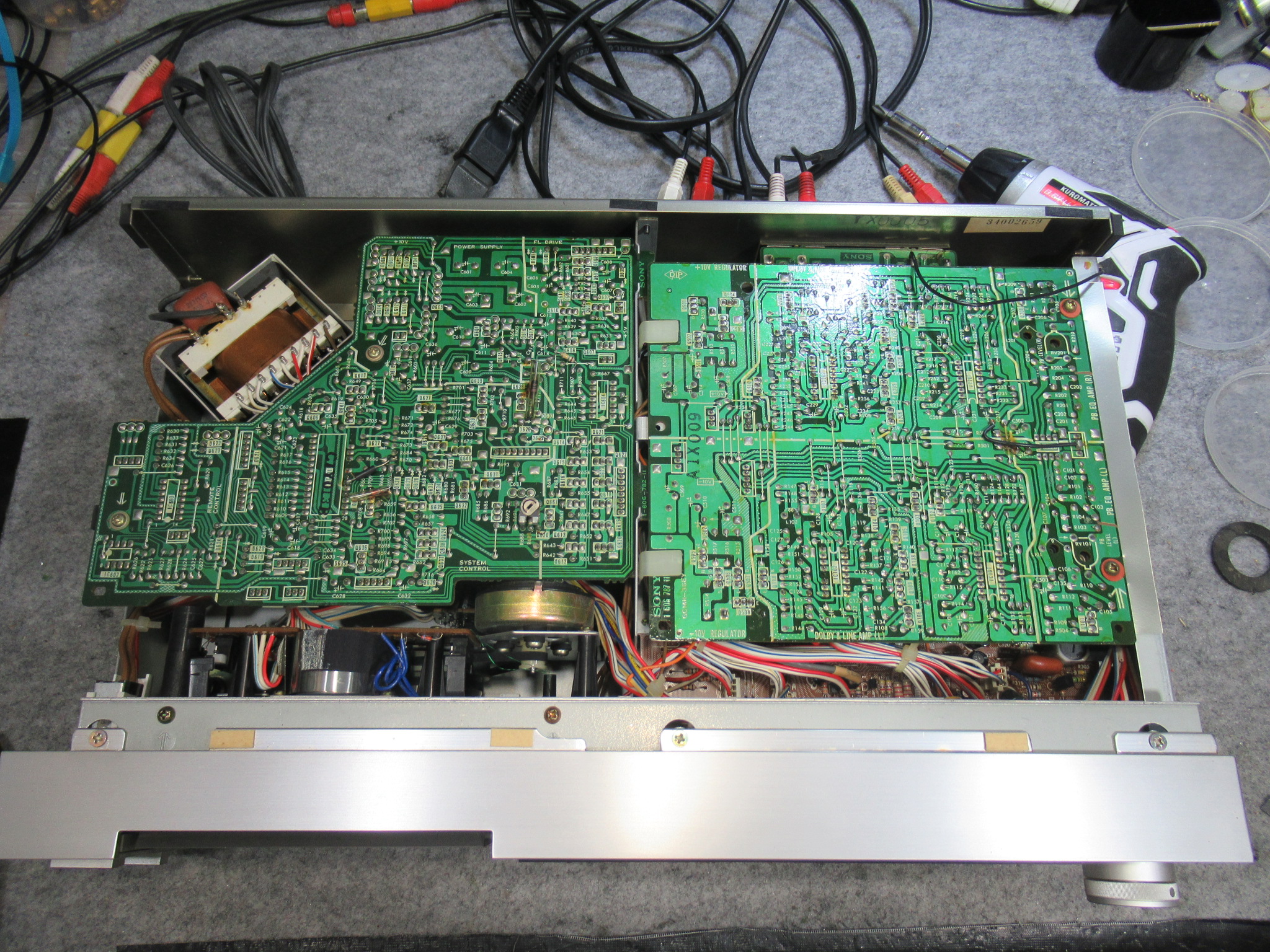

カバーを開けました。指差ししているのは、リールモーターですが、防磁用の金属製シートが外れています。

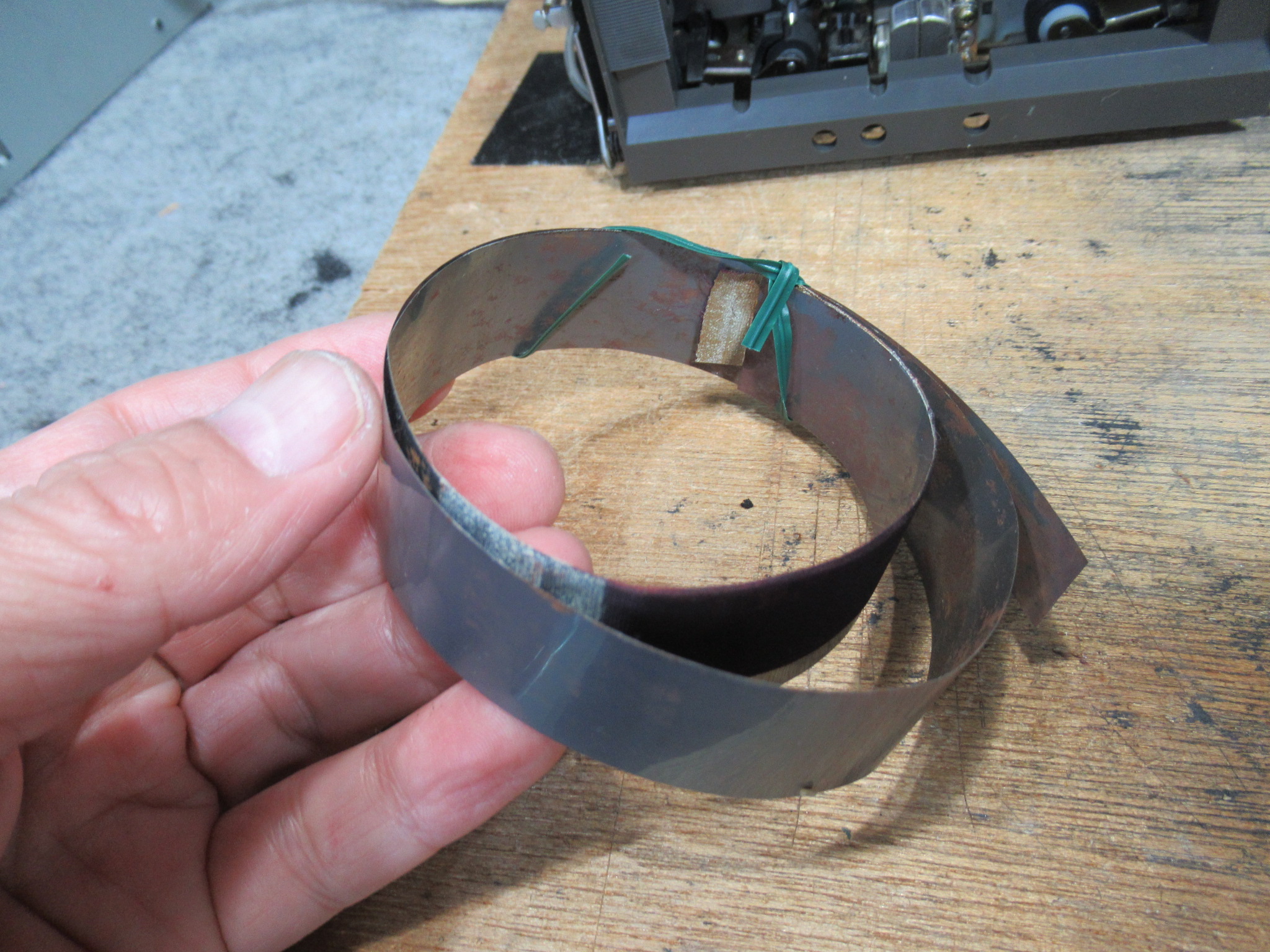

これは他の機体から取り外した防磁シートです。通常は写真のように広がっている鋼製の長尺シートですが、それをモーターにぐるぐると巻きつけて最後はテープで固定されています。しかし、経年劣化によってテープが破れることがあります。そうなると、巻き付かれていたシートが解放されて元のように広がってしまいます。以前、同型機の修理完了後に筐体のカバーを取り付けた際、その振動で同様の状態になり、シートが周辺の端子に接触しショートが起こって故障したという苦い経験をしたことがあります。カバーを取り付けた瞬間、「カシャン」という音と共に基板から煙が立ち上りました・・・

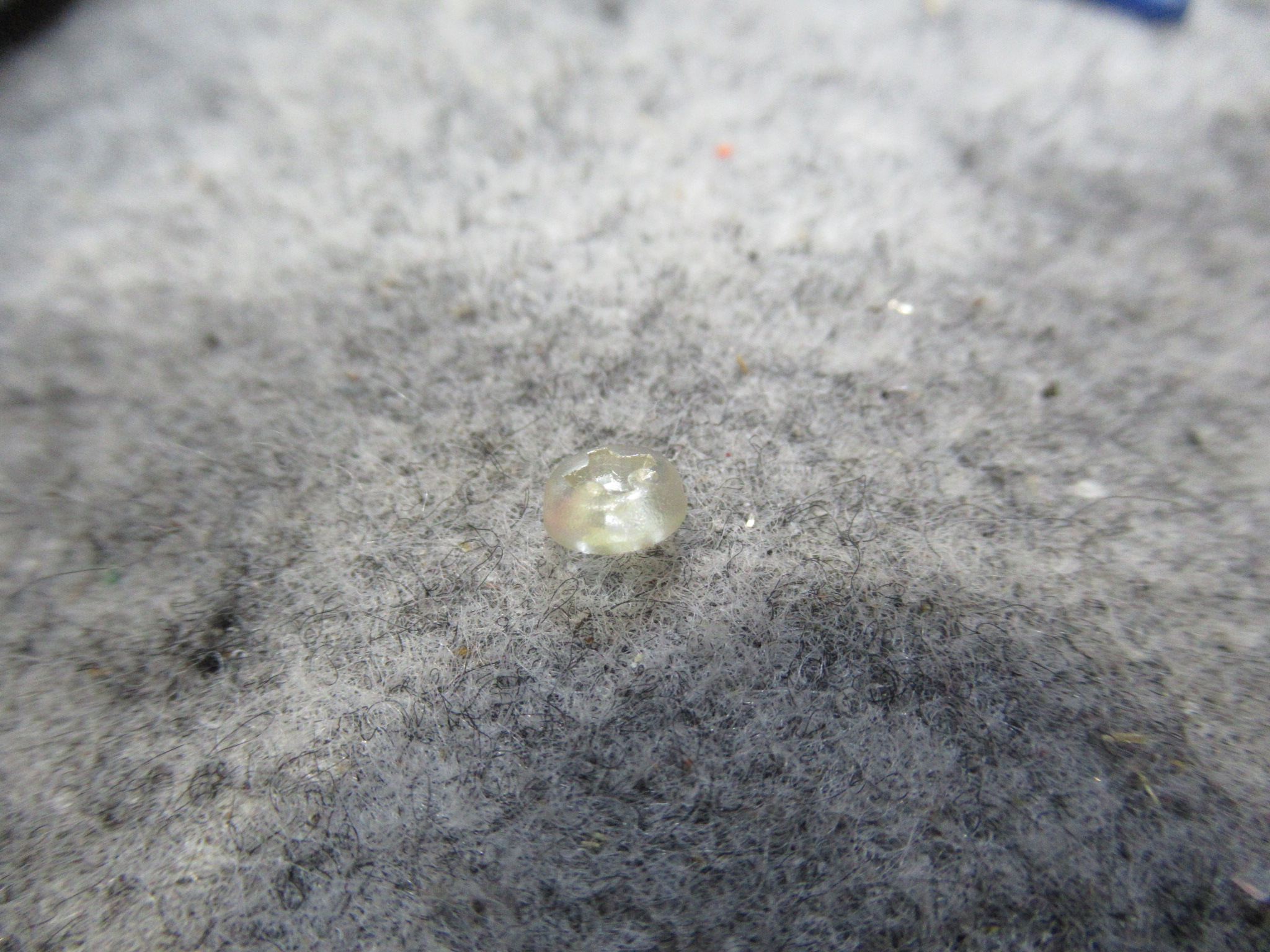

機器の内部から３ｍｍほどの小さなプラスチック片が転がり出てきました。これも過去に経験済みです。

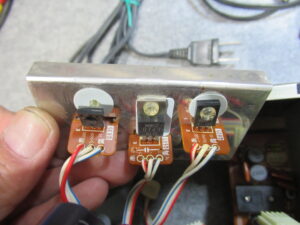

トランジスタを放熱板に固定している樹脂製ビスが折れていますので交換します。

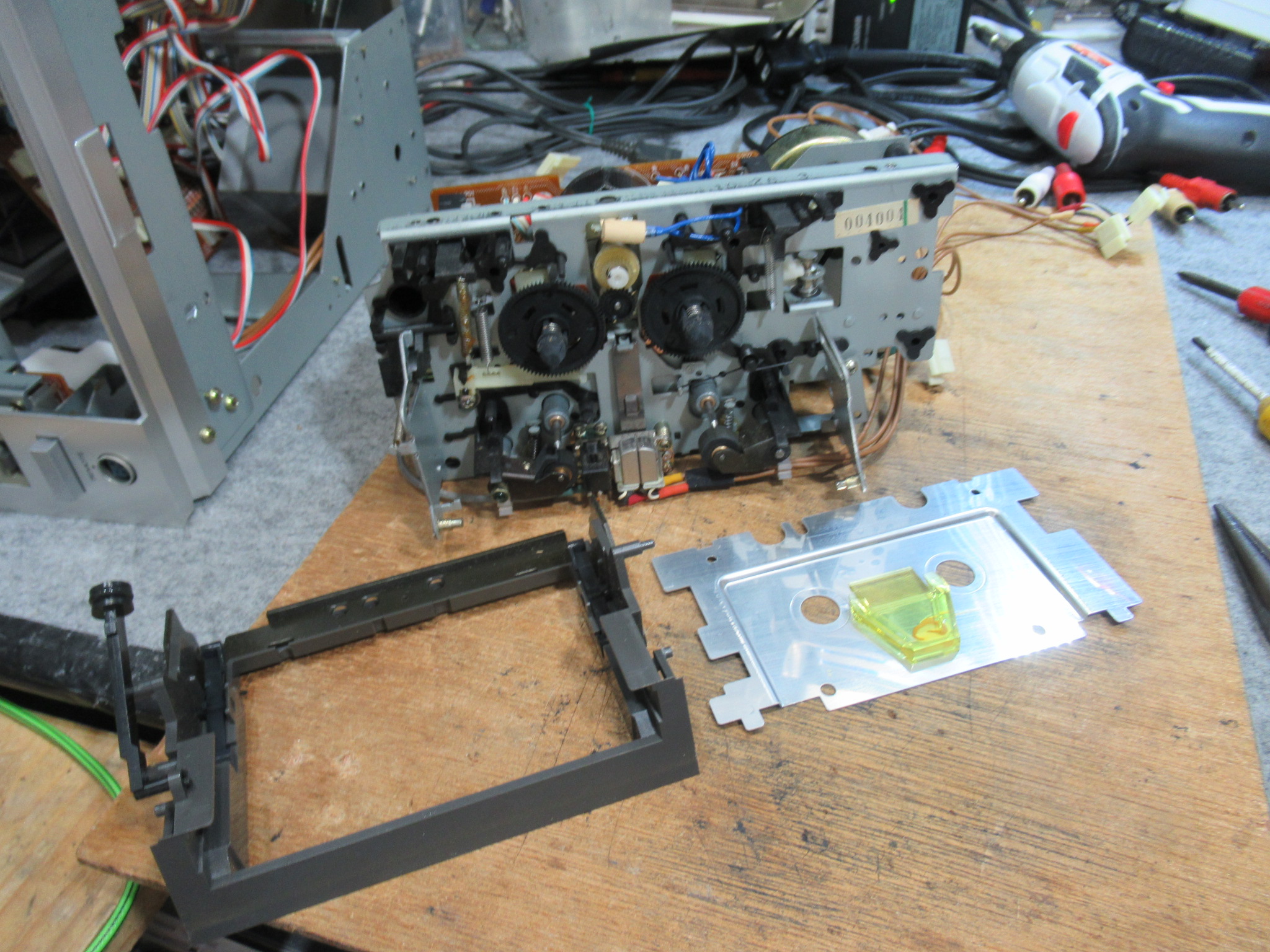

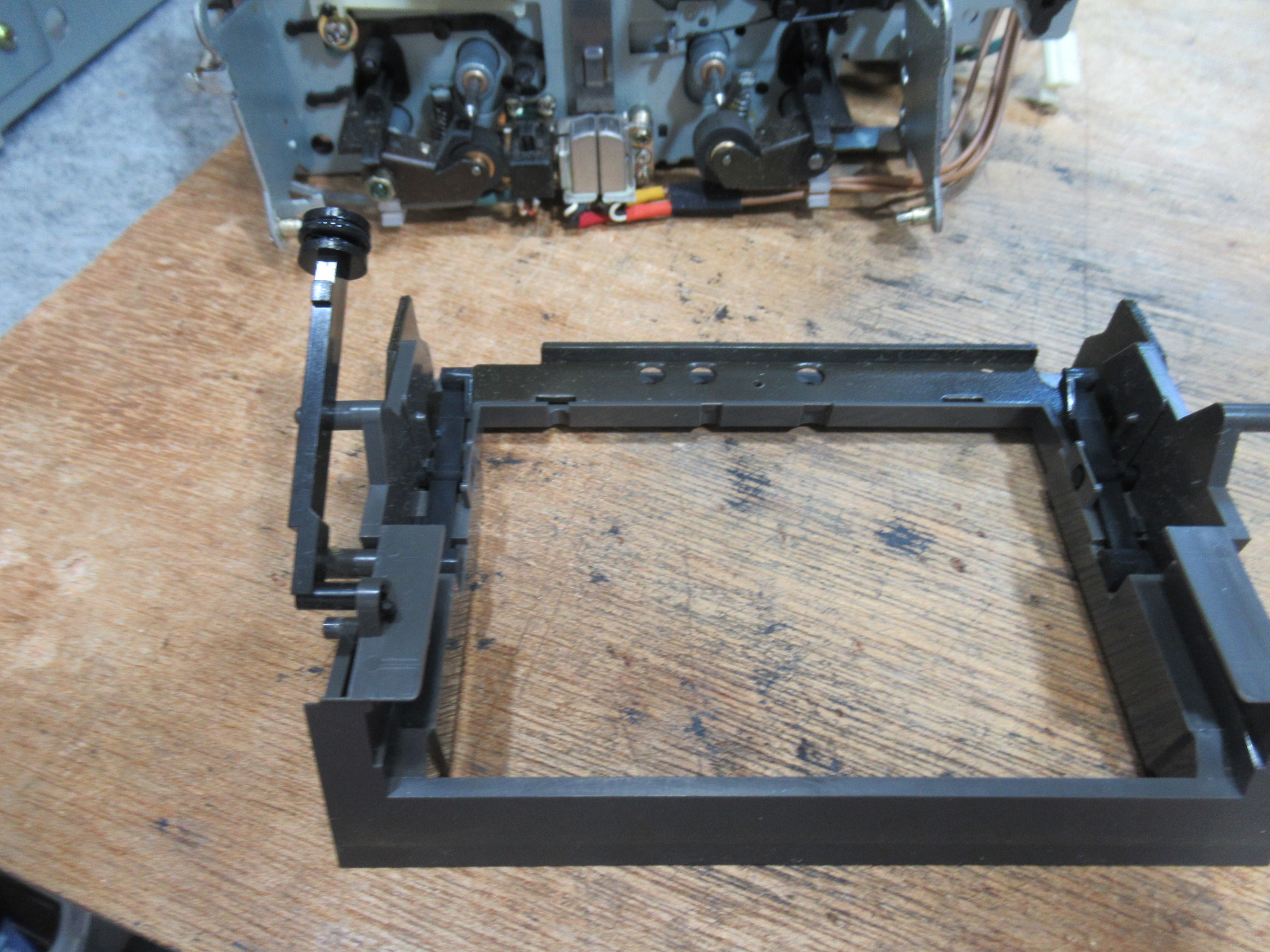

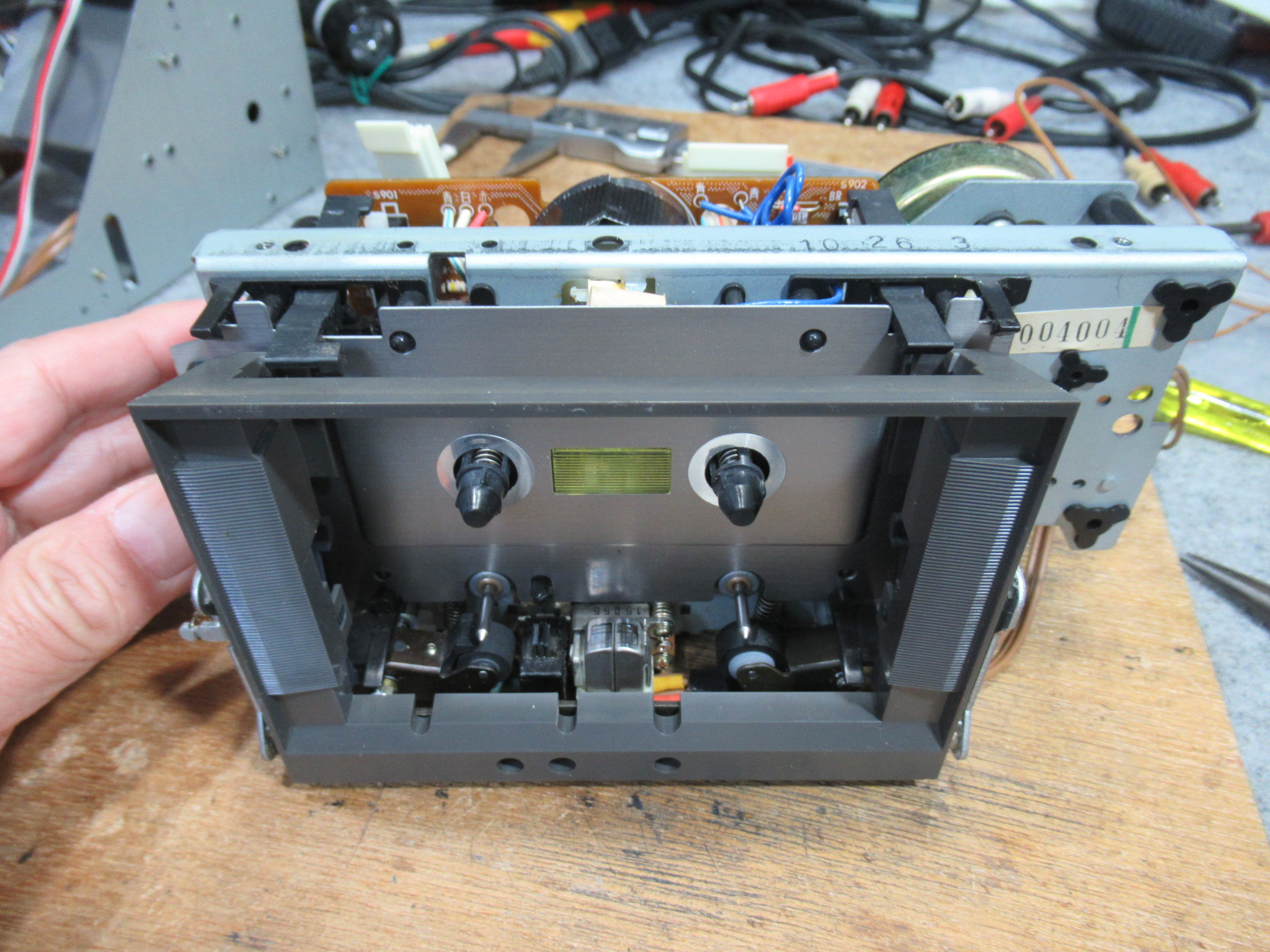

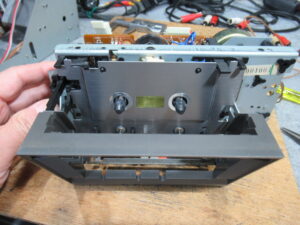

メカを降ろしてカセットホルダーと化粧パネルを取り外します。

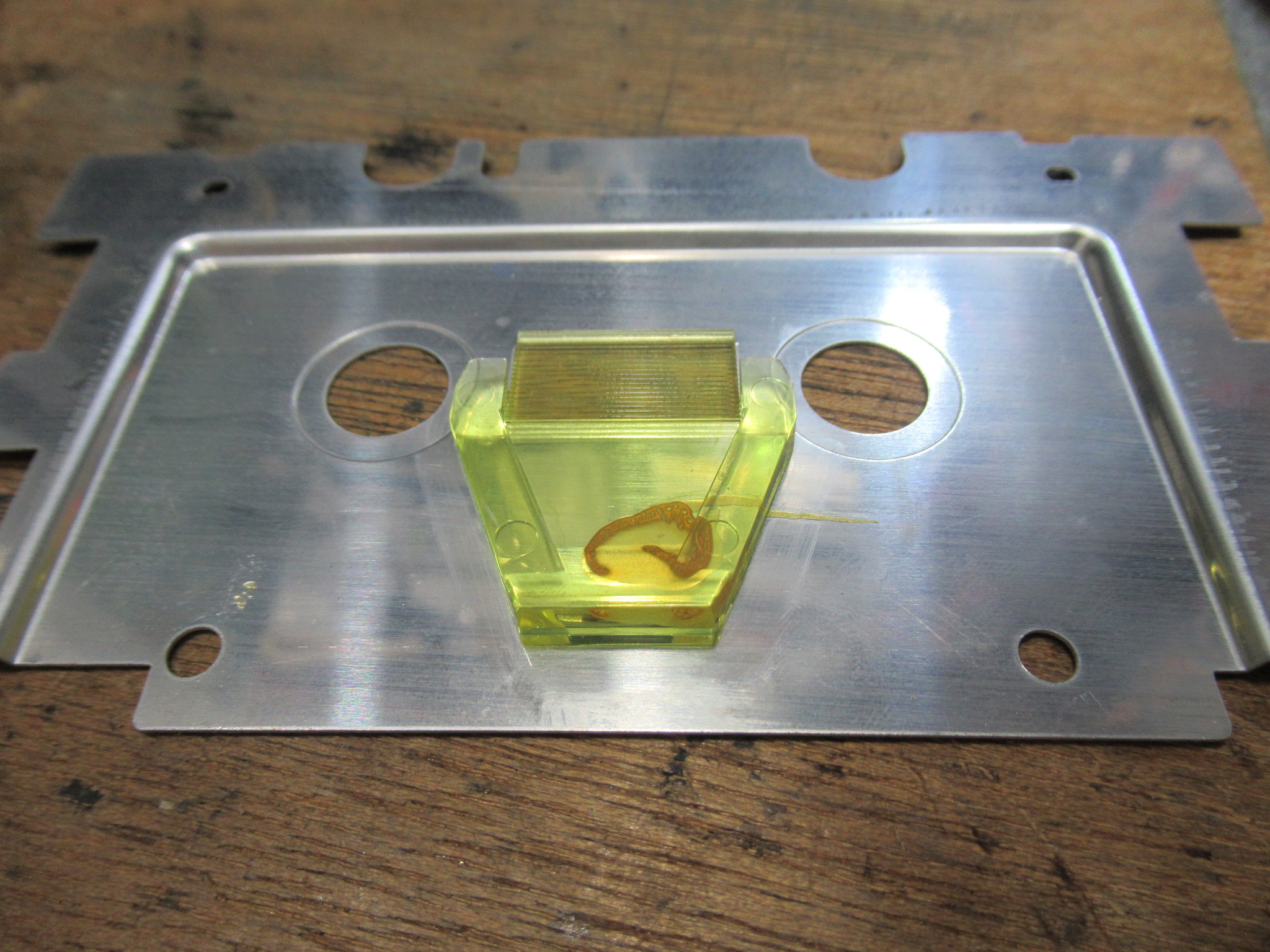

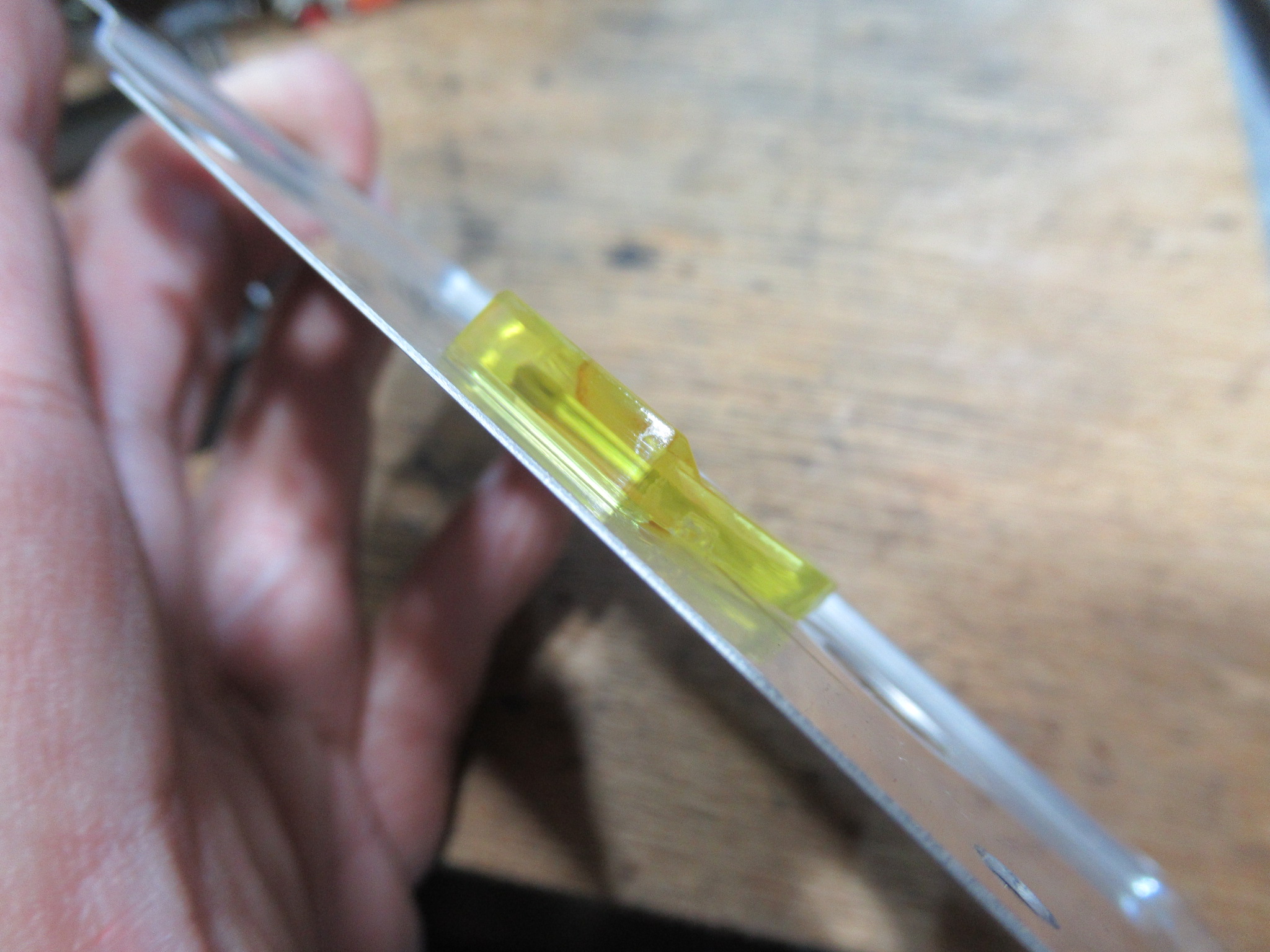

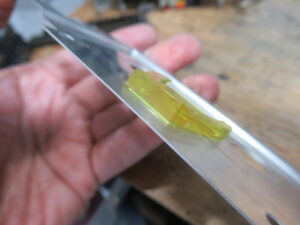

化粧パネルの裏にはプリズムが取り付けられています。上部のランプによって「照明」と「回転センサーに光を導く」役割があります。
長年のチリによって曇りが生じています。回転センサーが誤作動する恐れがありますので清掃します。

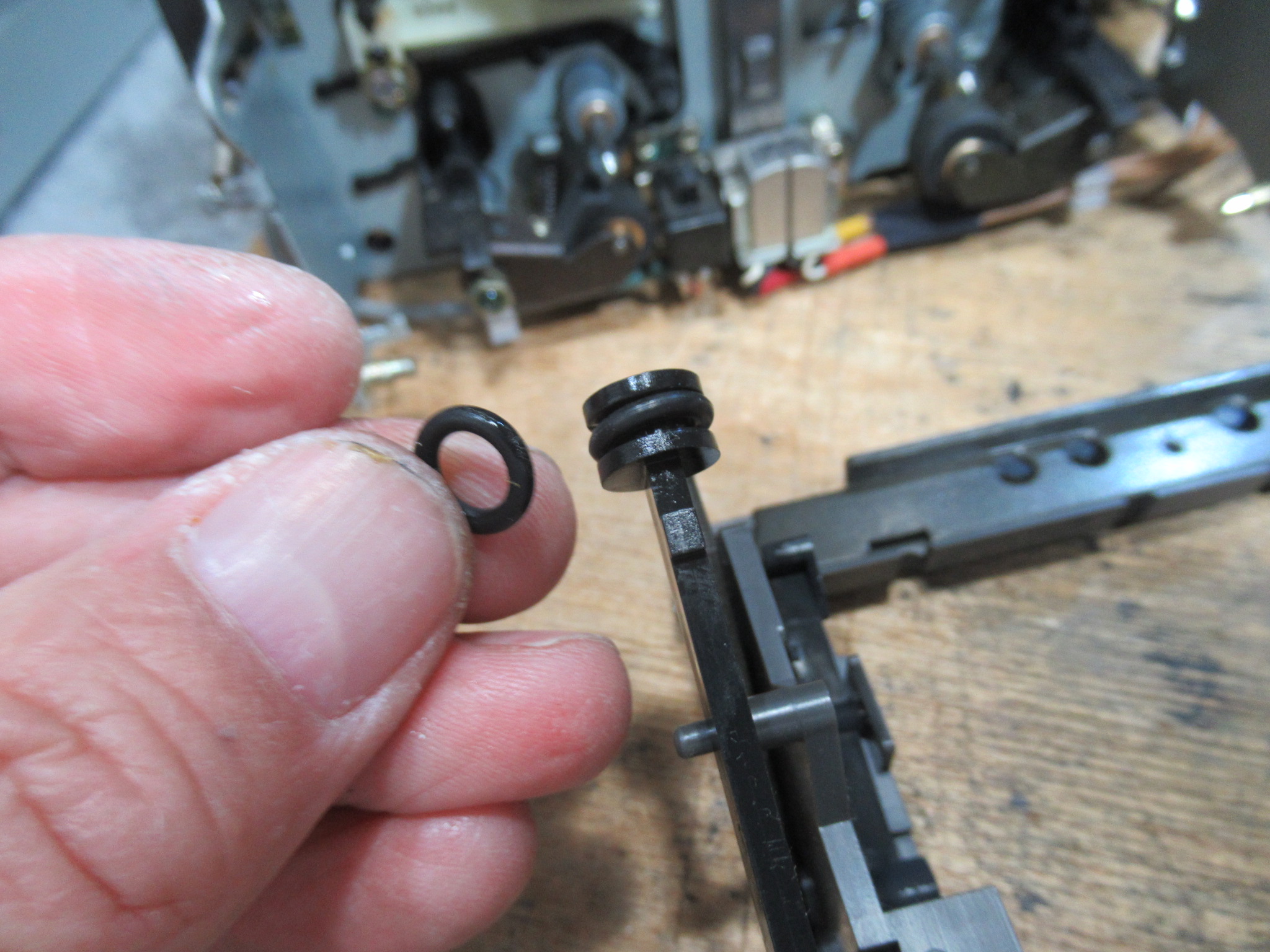

ロケットオープンの原因となったダンパーゴムを交換します。

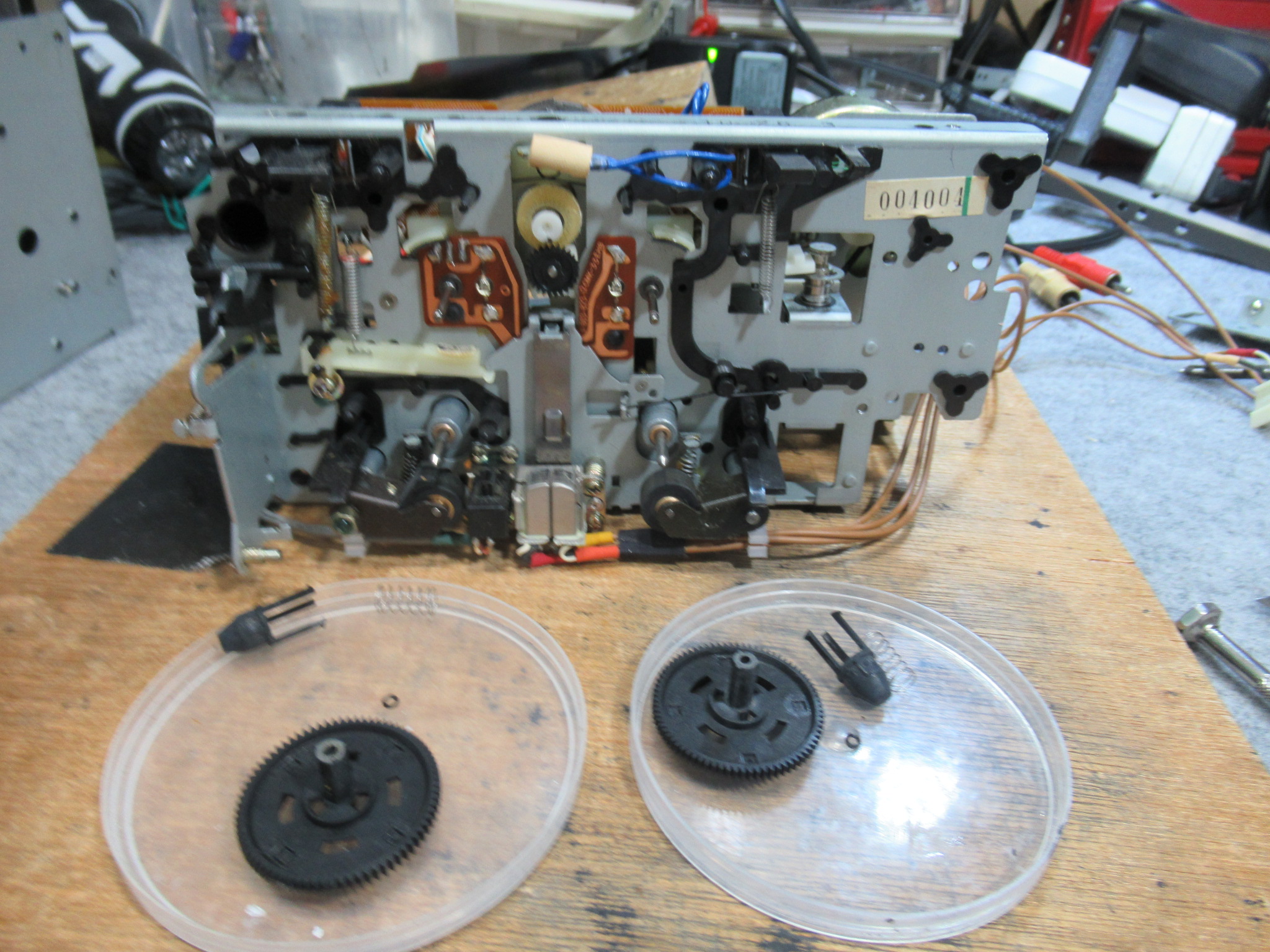

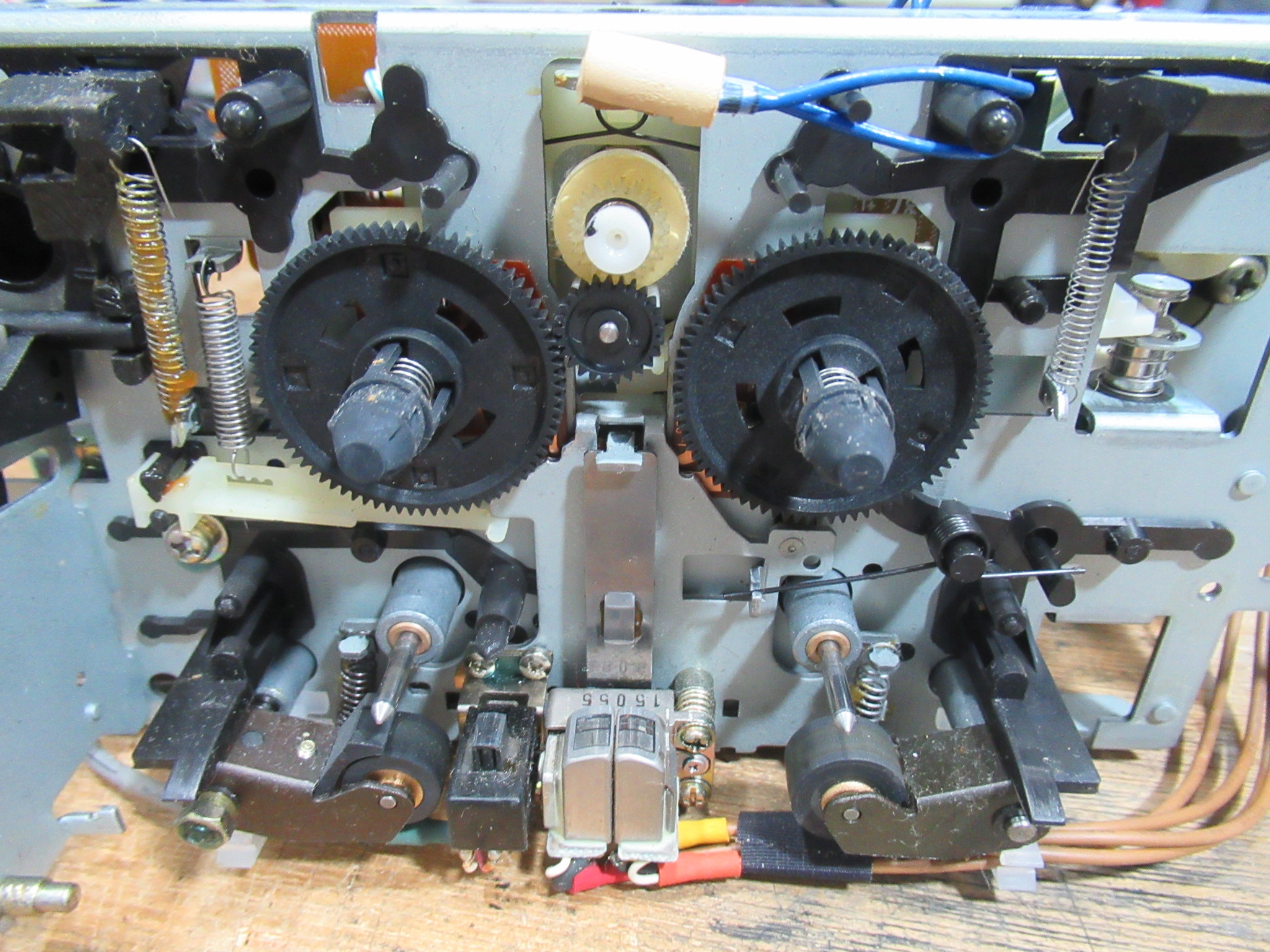

左右リールを脱着してグリスアップします。
ピンチローラーアームを取り外してシャフト部を清掃＆グリスアップします。

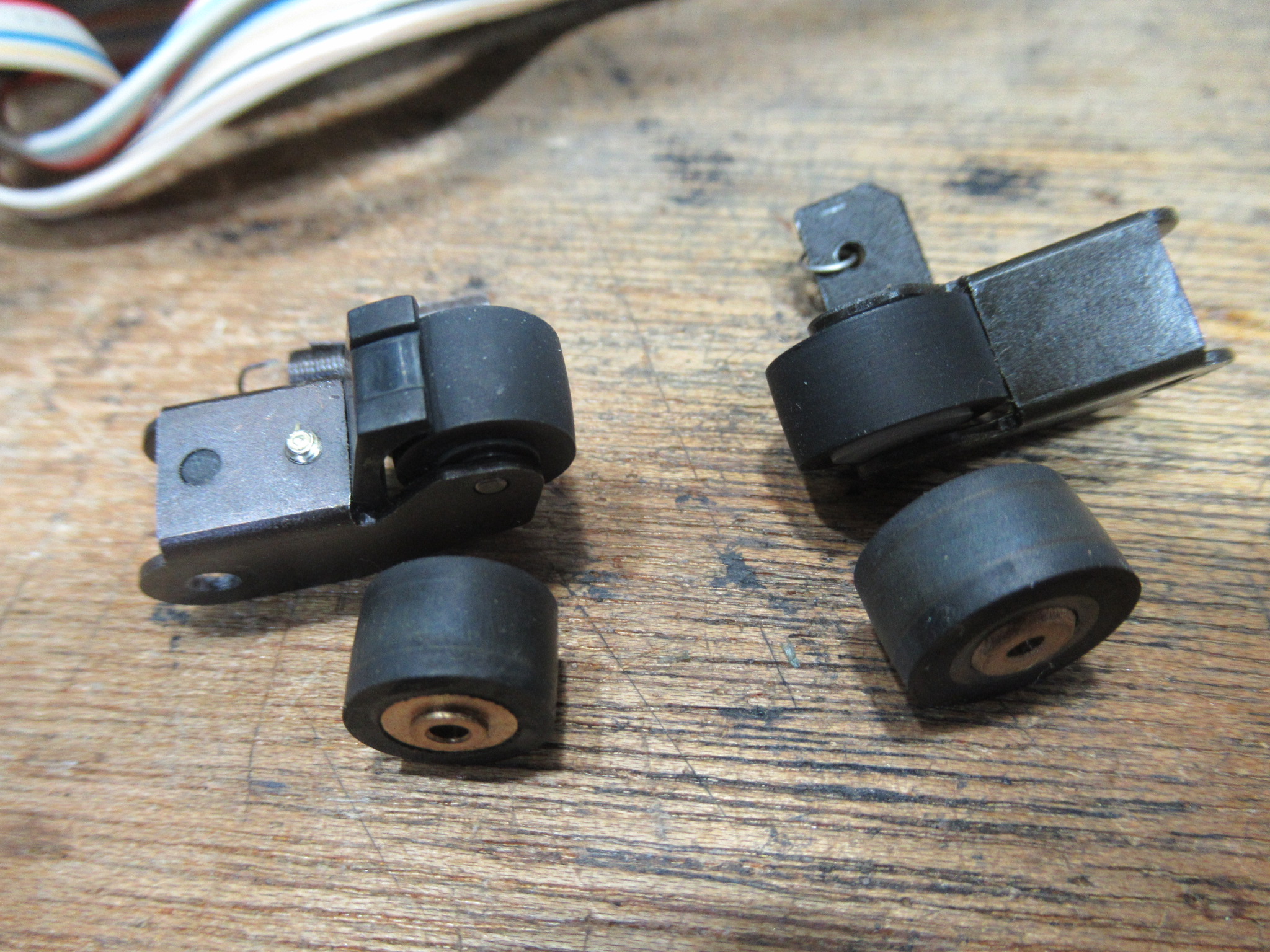

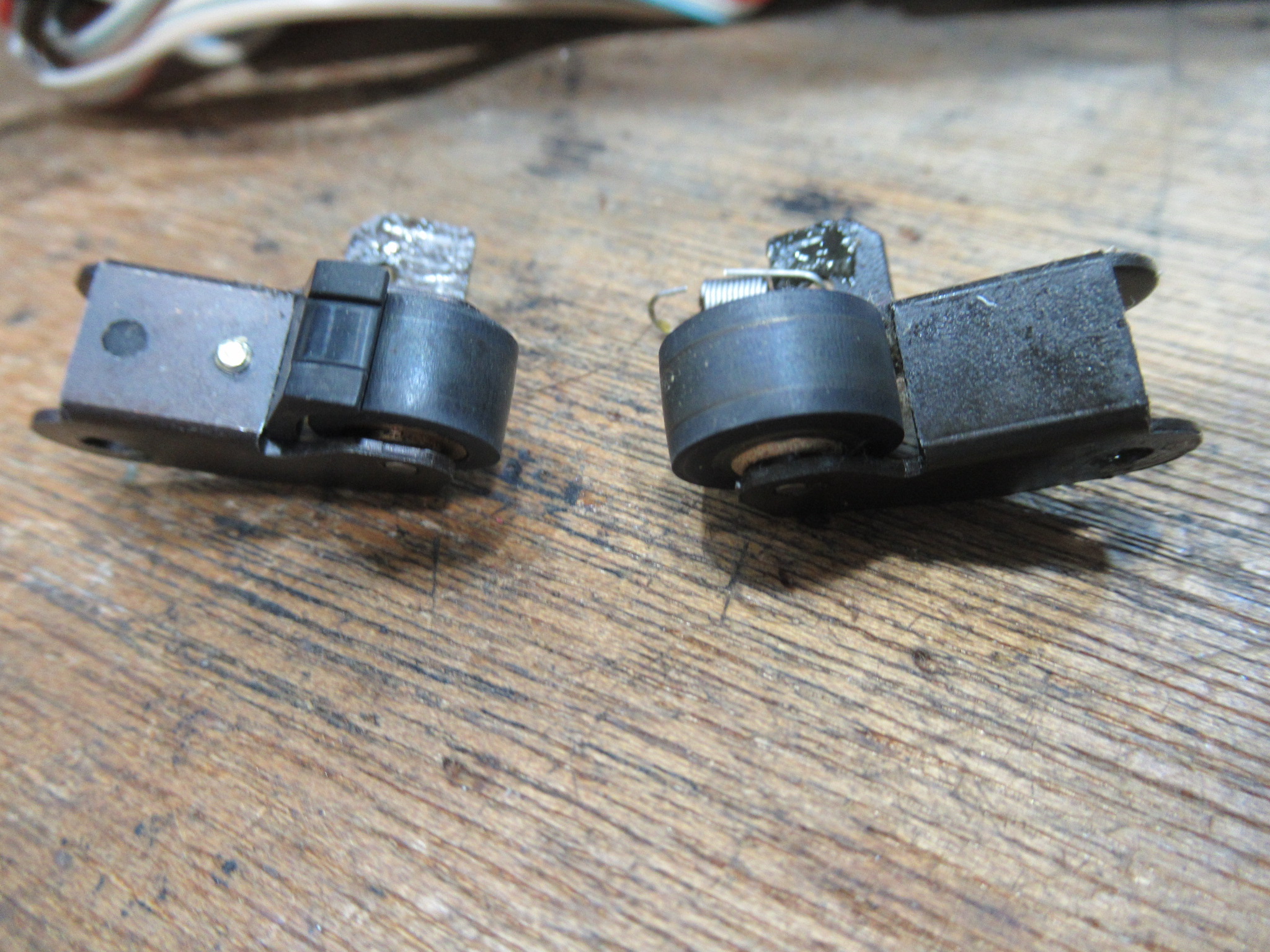

ピンチローラーを交換します。
トレイがゆっくりと開くことを確認します。

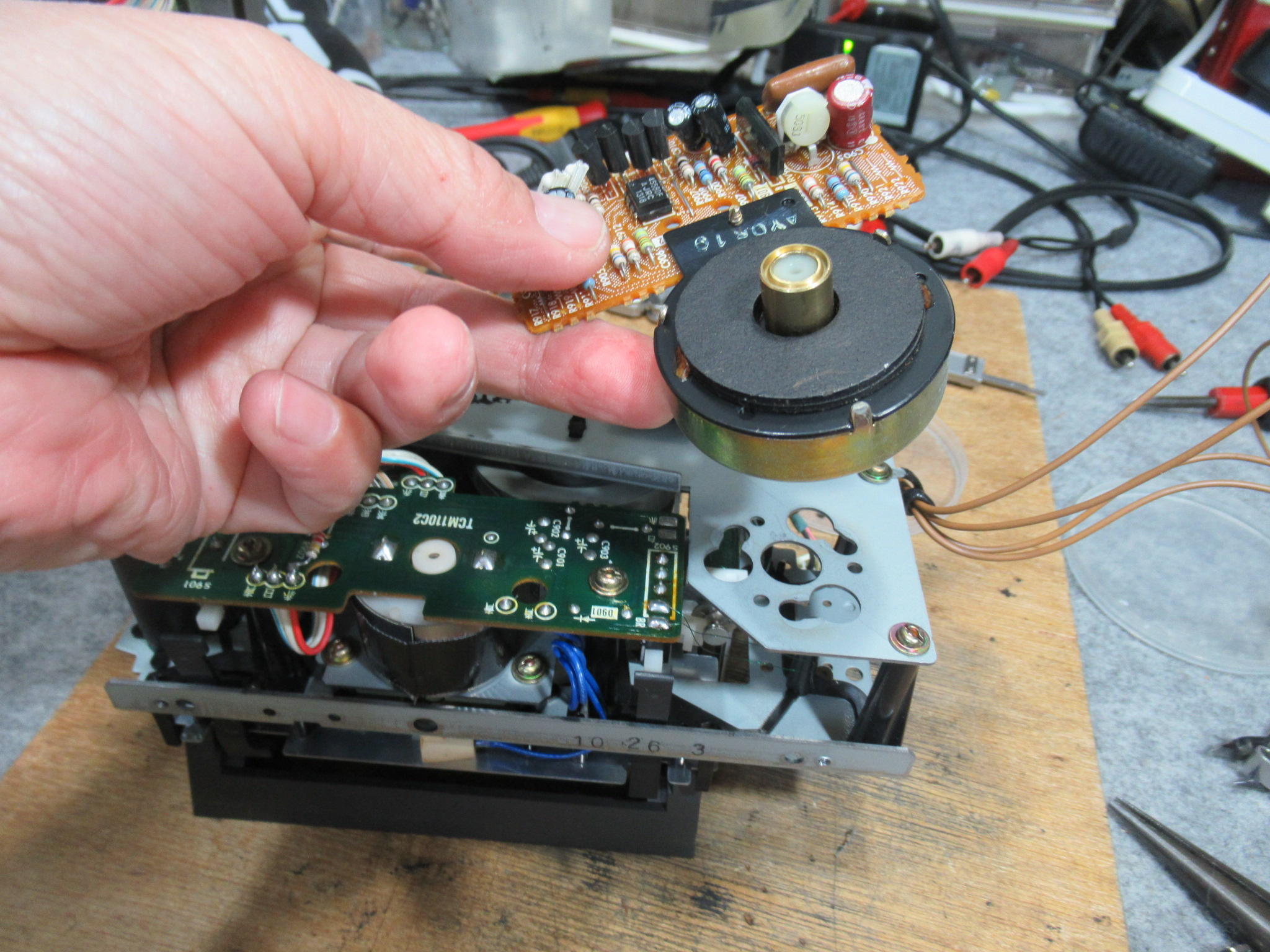

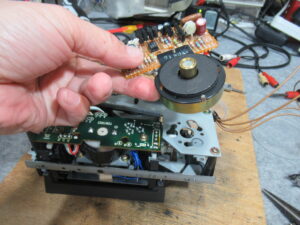

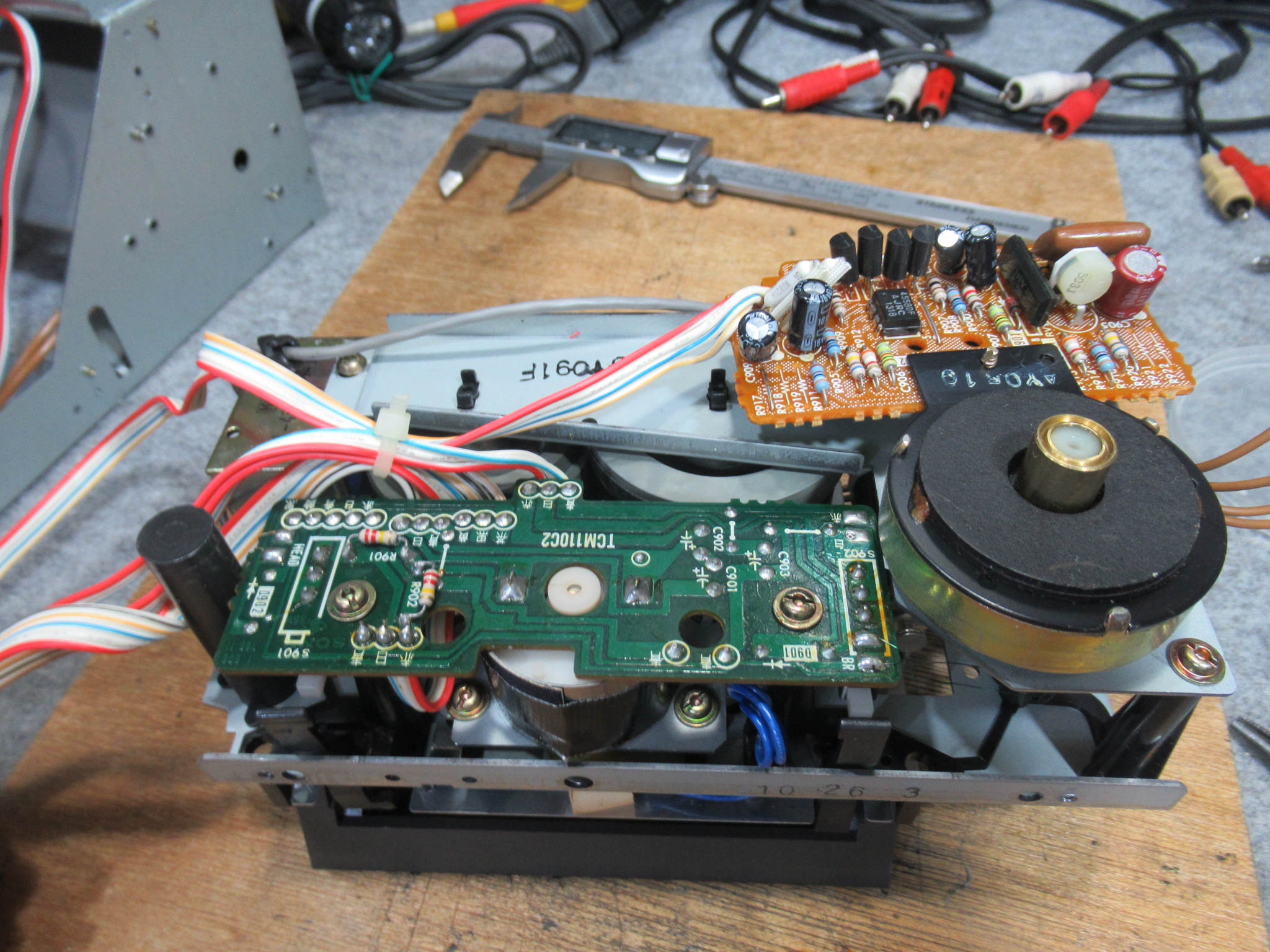

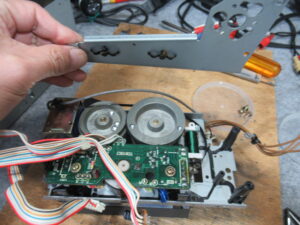

リールモーターを取り外します。

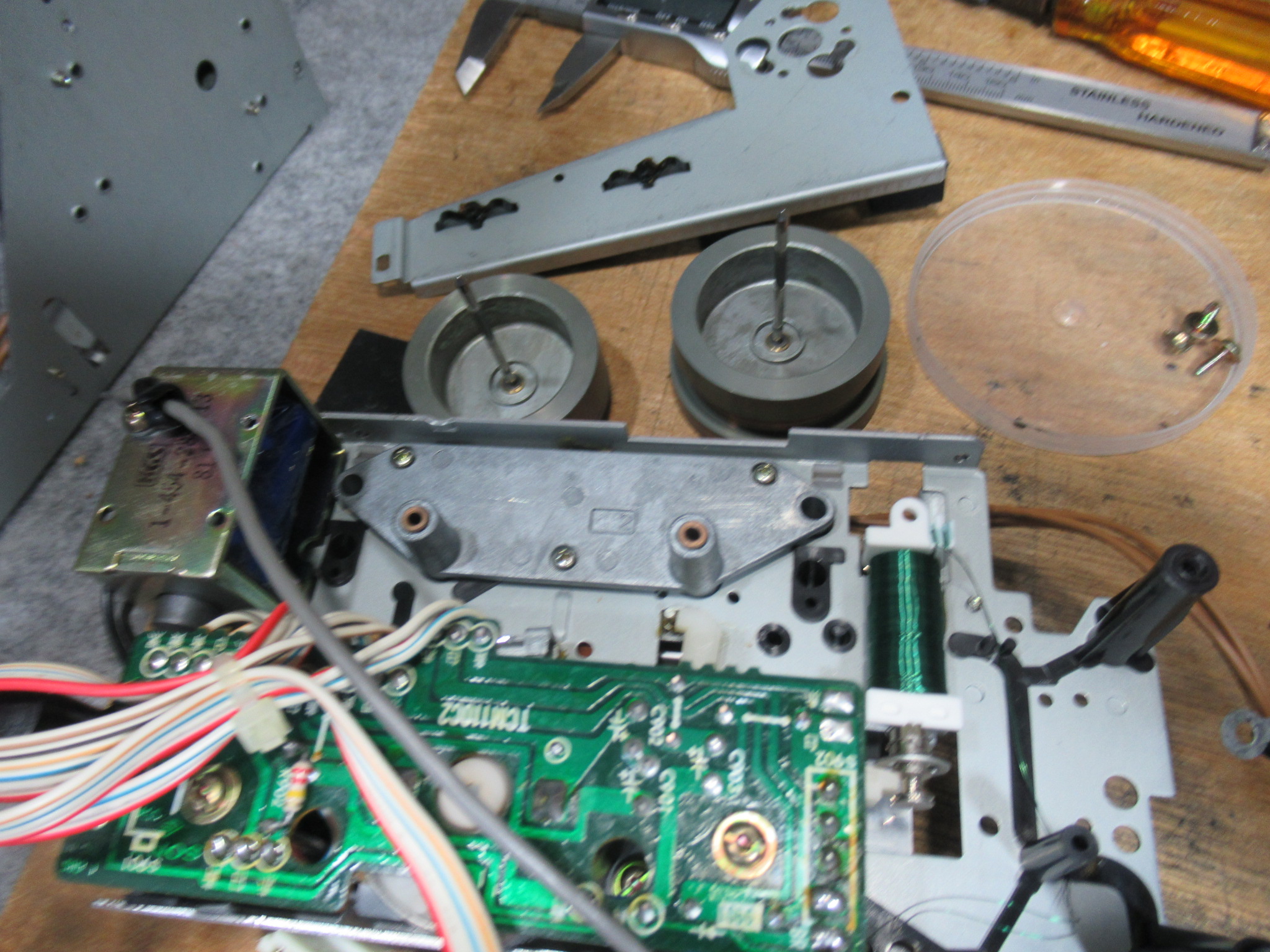

モータープレート、フライホイールを取り外します。

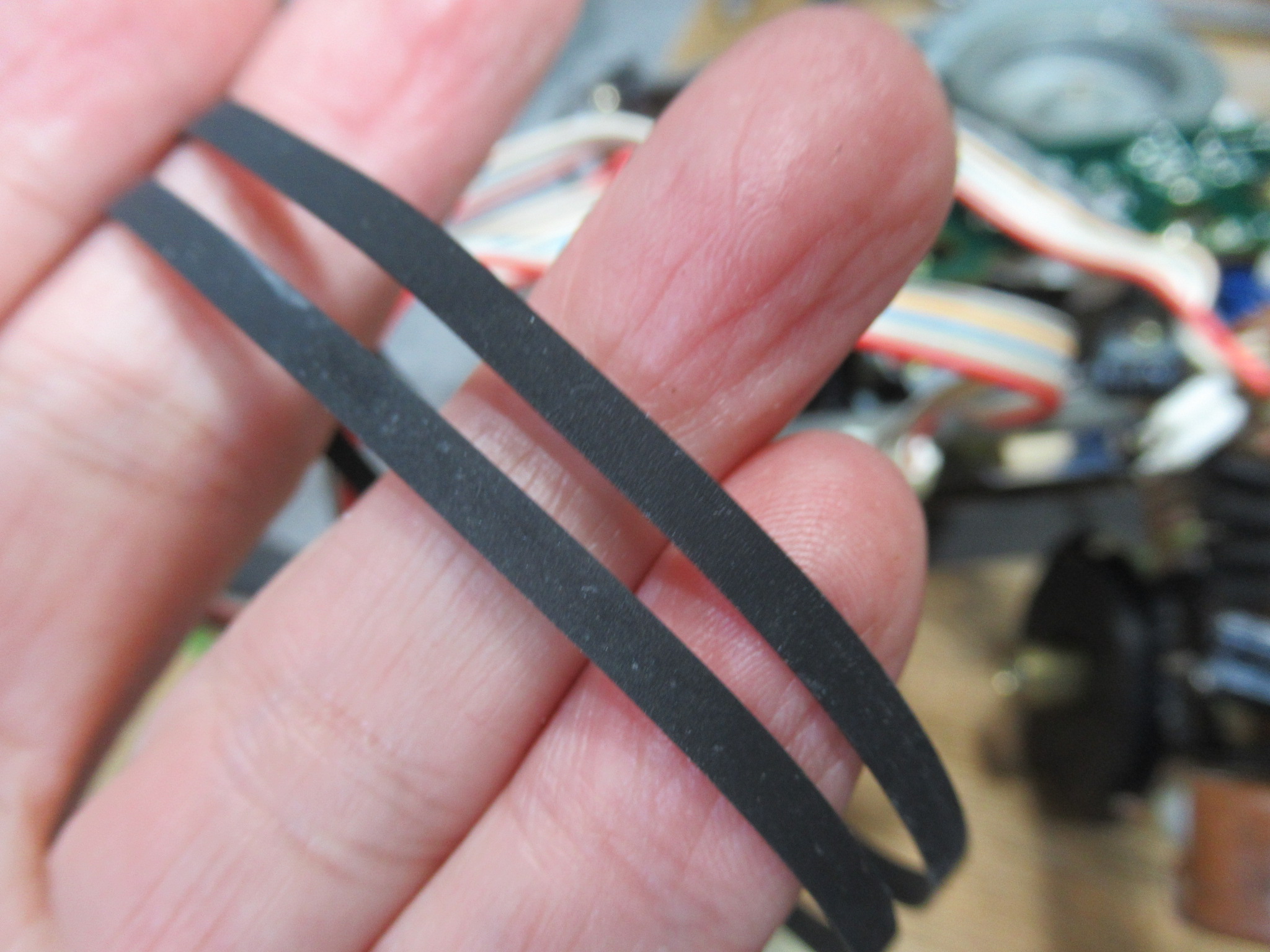

ベルトに伸びは見られませんが、表面が劣化してスベスベになっています。スリップが生じるとデュアルキャプスタンの性能が発揮できませんので交換します。

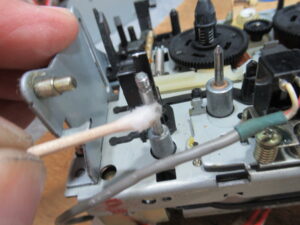

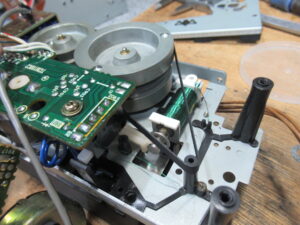

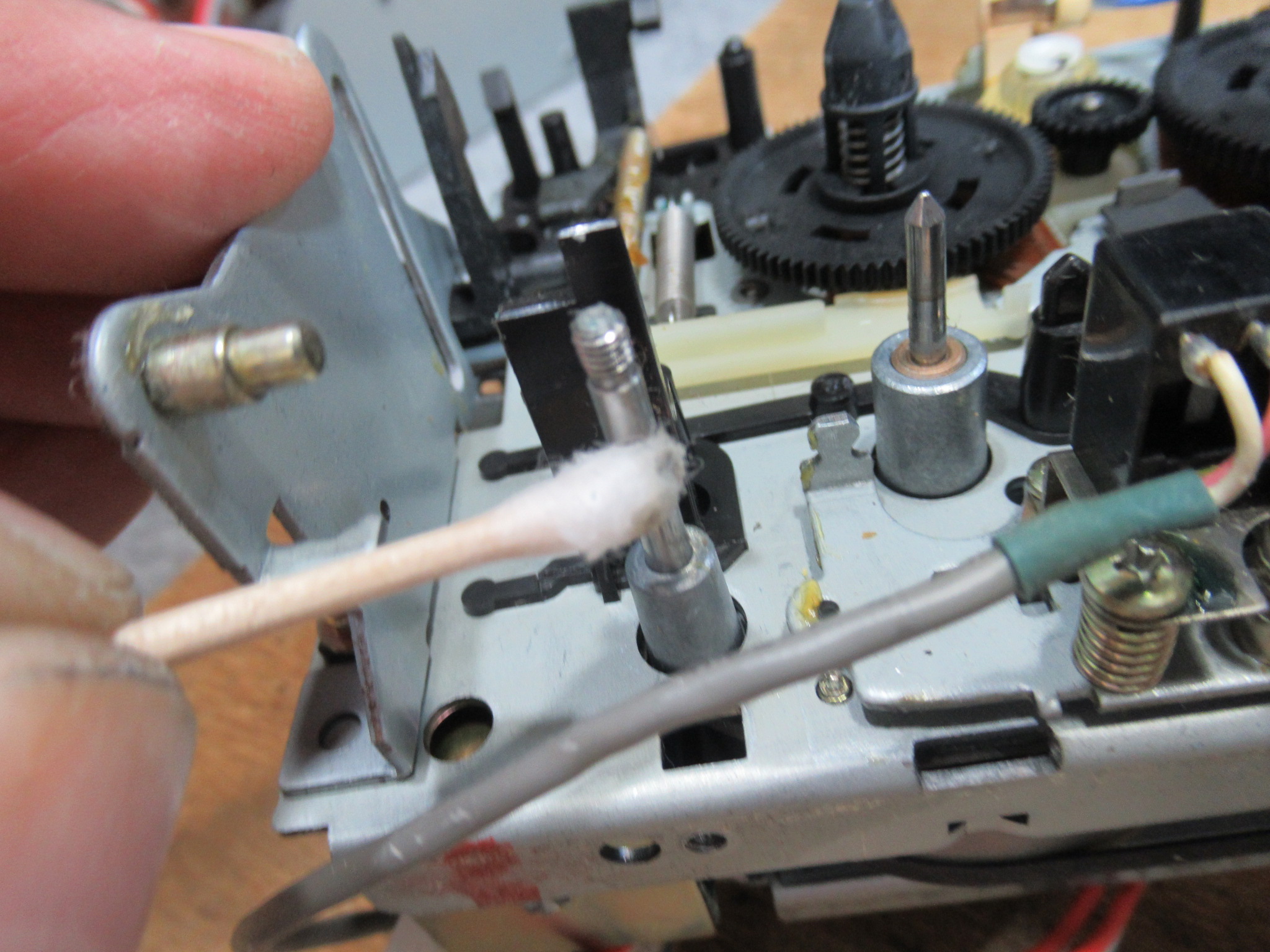

ヘッドとピンチローラーアームを上下動させるレバーの支点部に注油します。
新しいベルトを掛けて組み立てます。

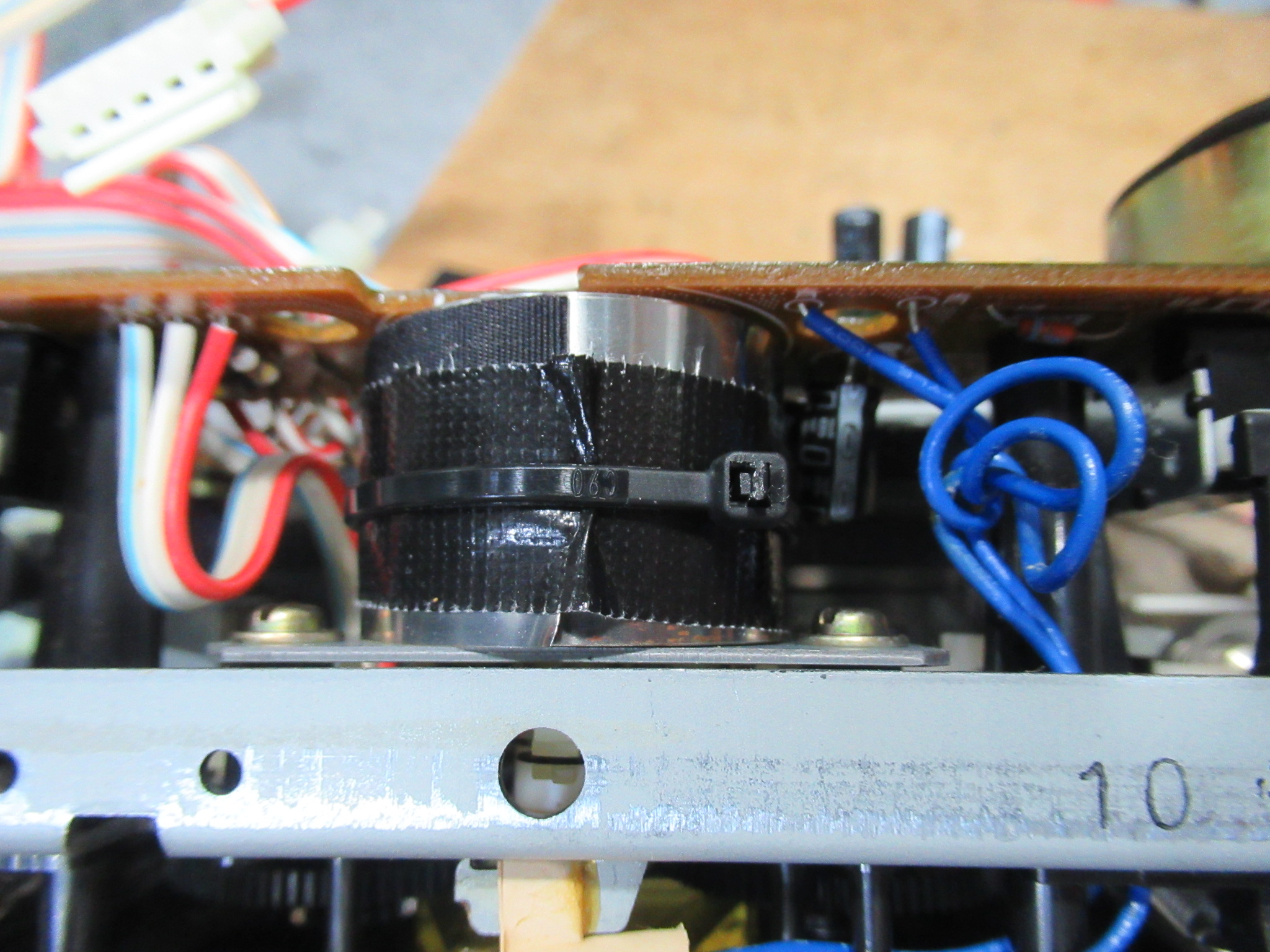

二度と惨劇？が起こらないよう、防磁シートはテープと結束バンドで固定します。
メカを元に戻して動作確認を行います。早送り巻き戻しもスムーズになりました。

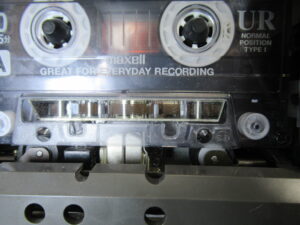

ミラーカセットを用いてテープの走行状態を目視点検します。

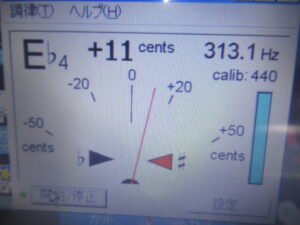

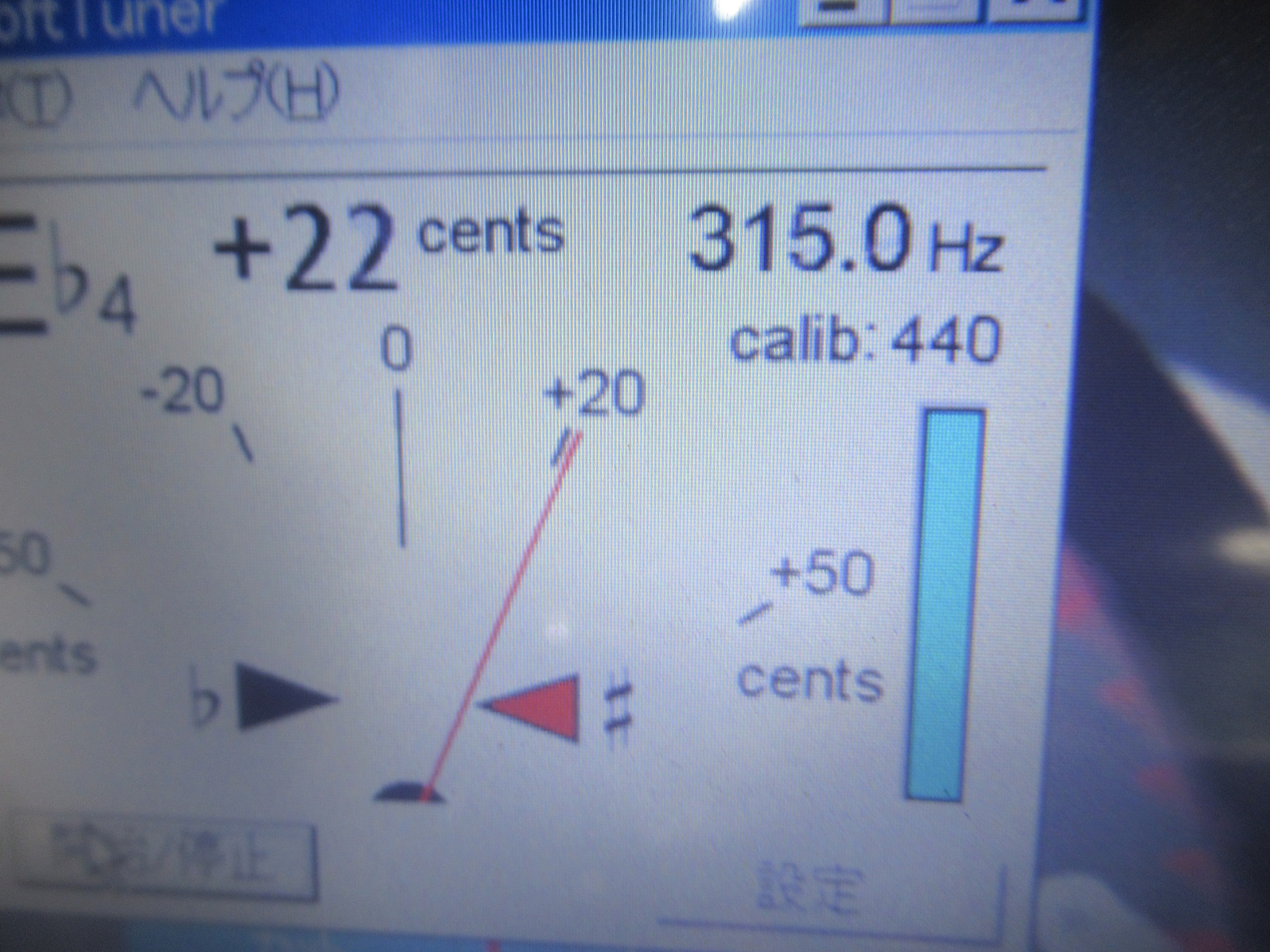

315Hzの信号が記録されたテープを再生し、速度の調整を行います。

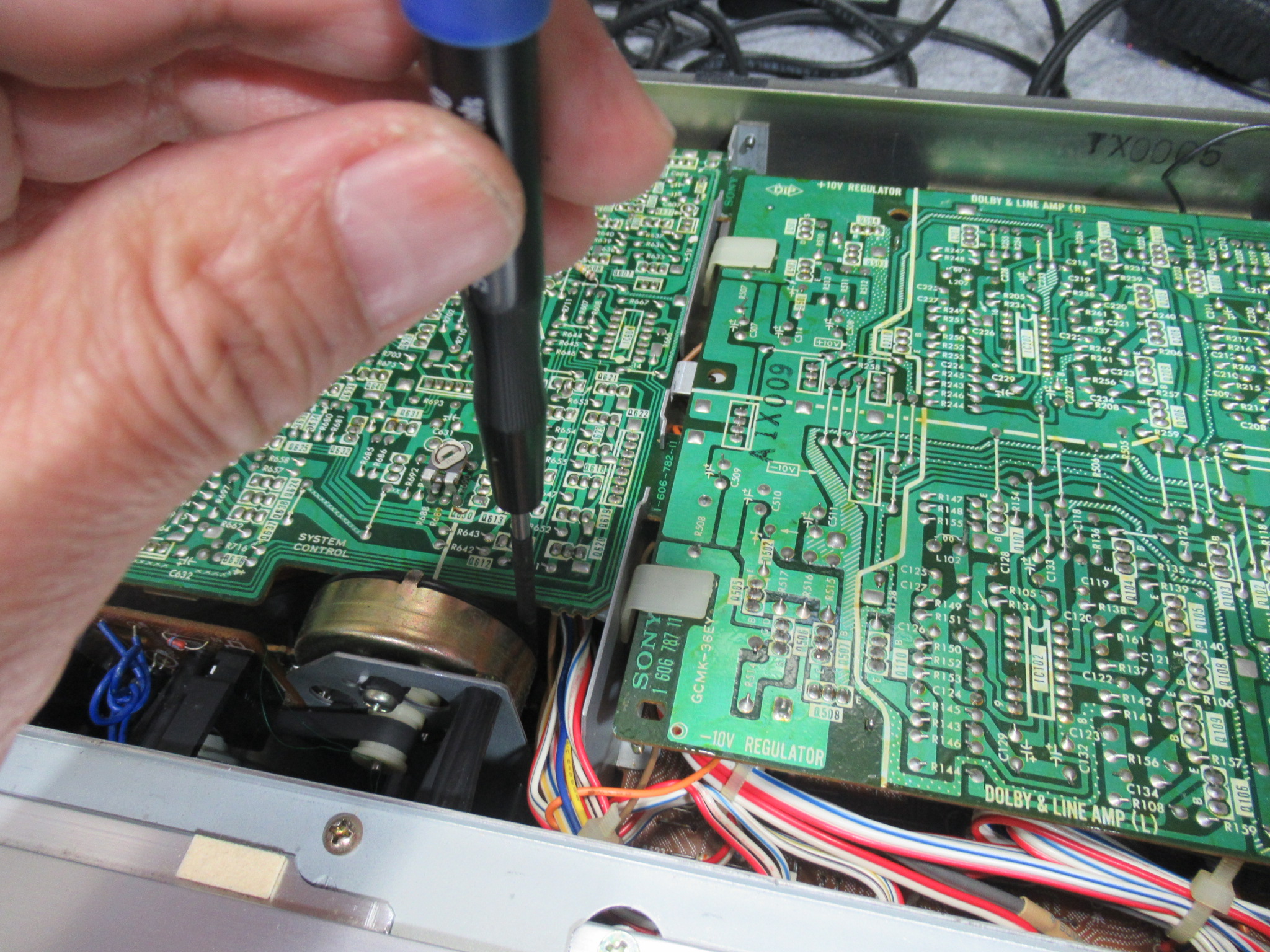

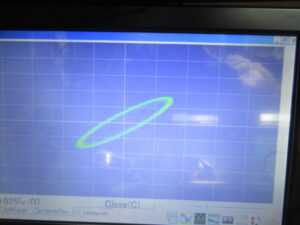

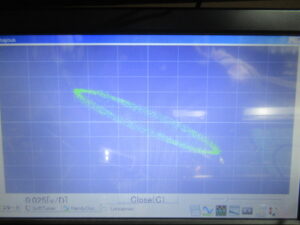

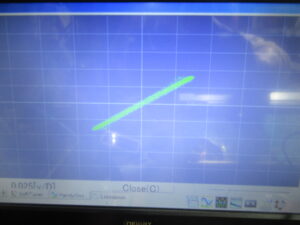

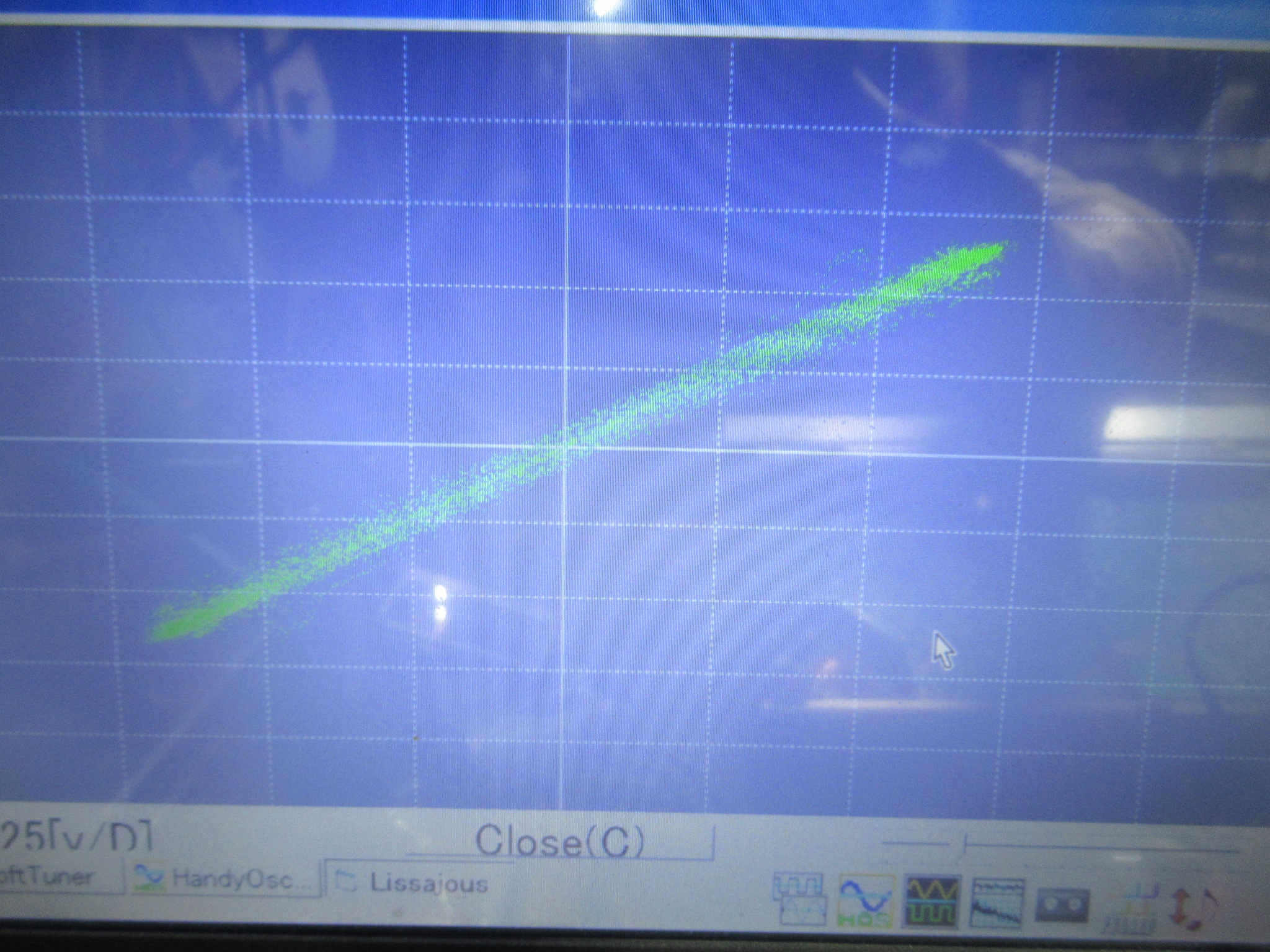

再生ヘッドのアジマス調整を行います。

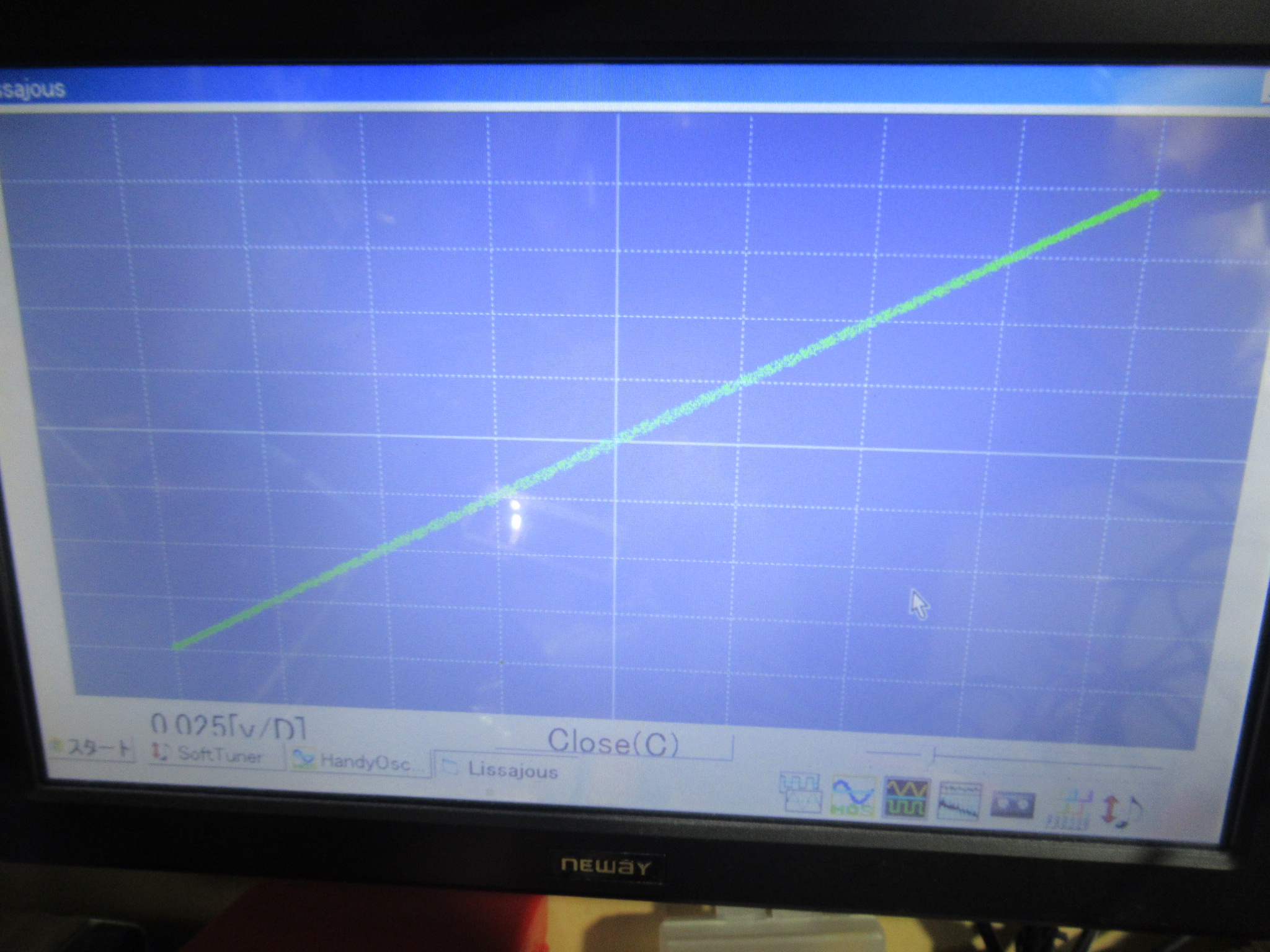

録音ヘッドのアジマス調整を行います。
録再バランス調整を行います。

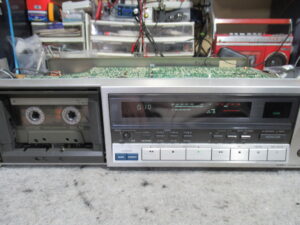

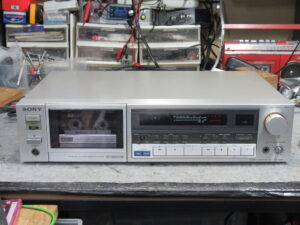

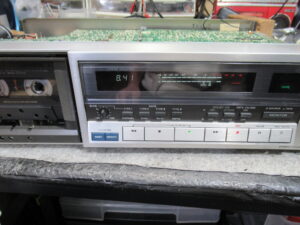

テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
