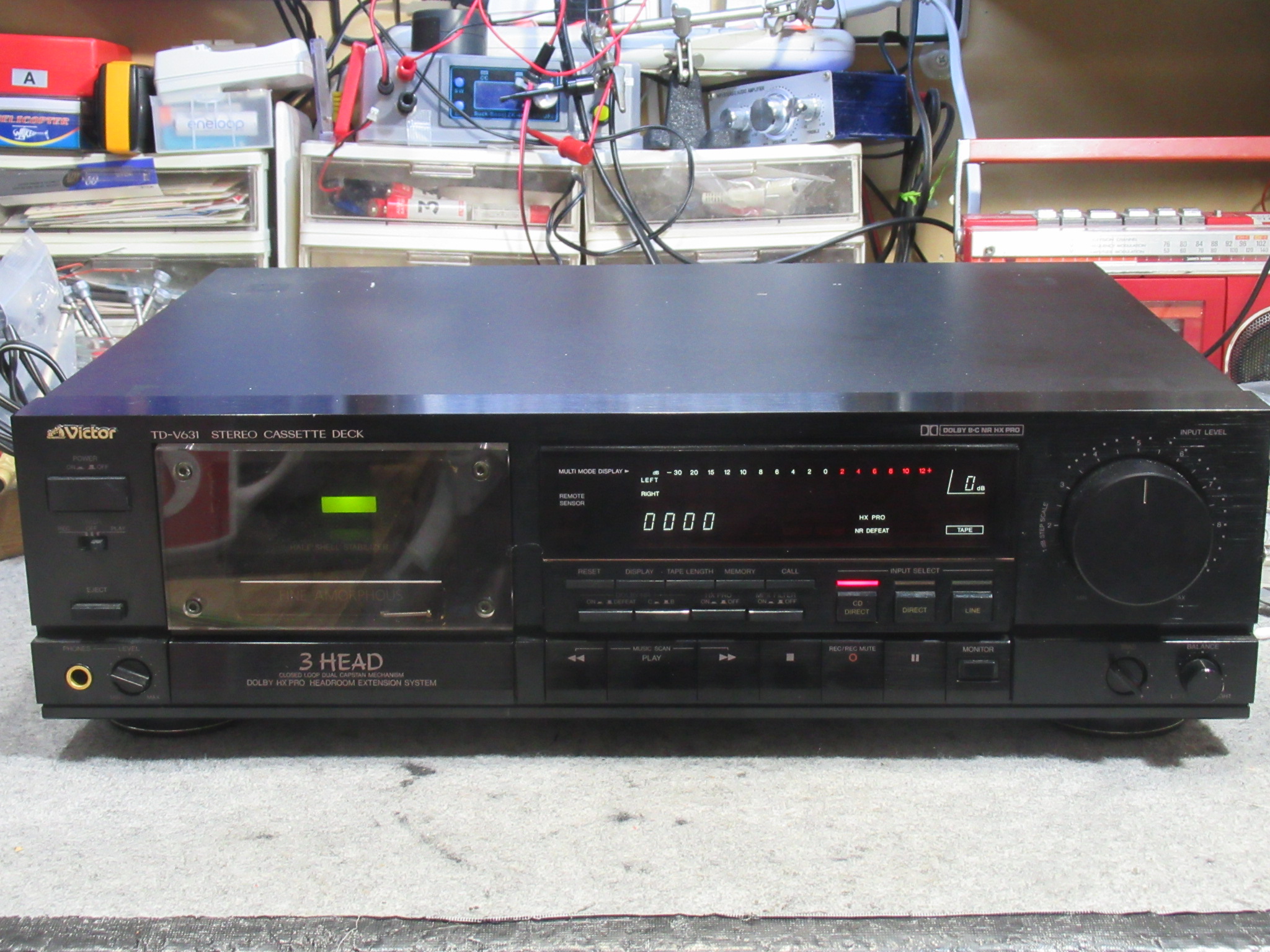

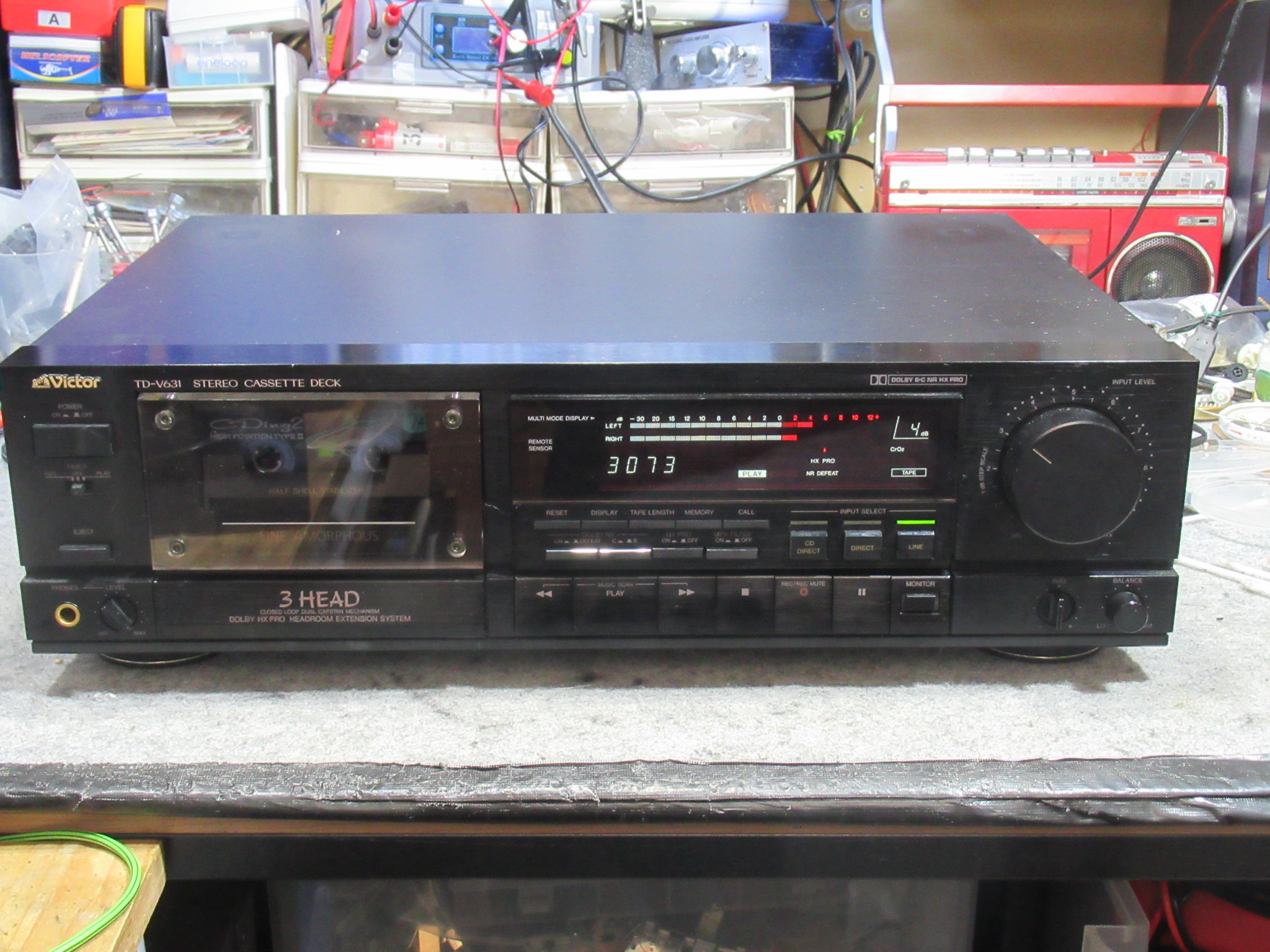

ビクター製３ヘッドデュアルキャプスタンカセットデッキ、TD-V631です。
少し前から不調になったということです。

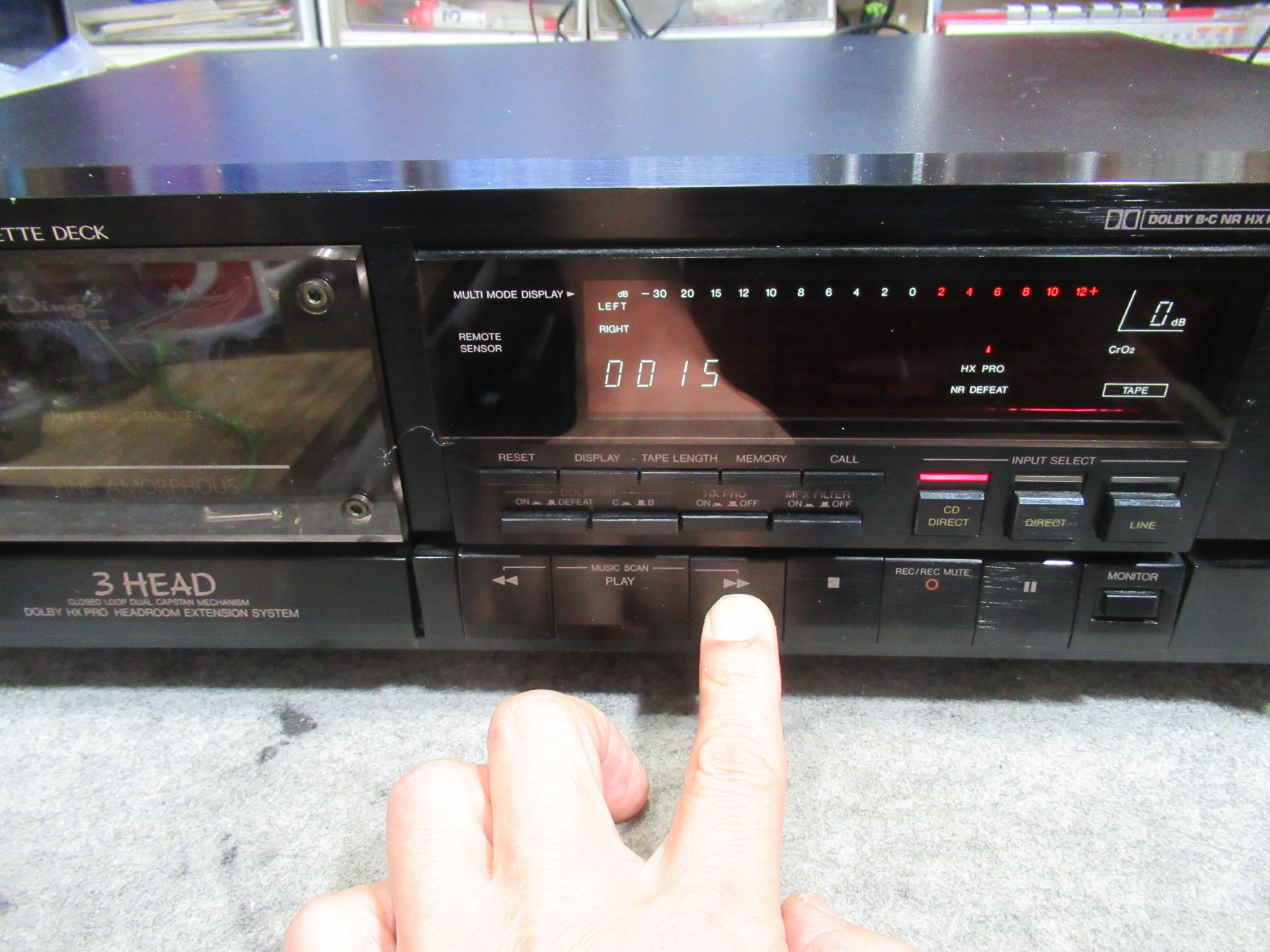

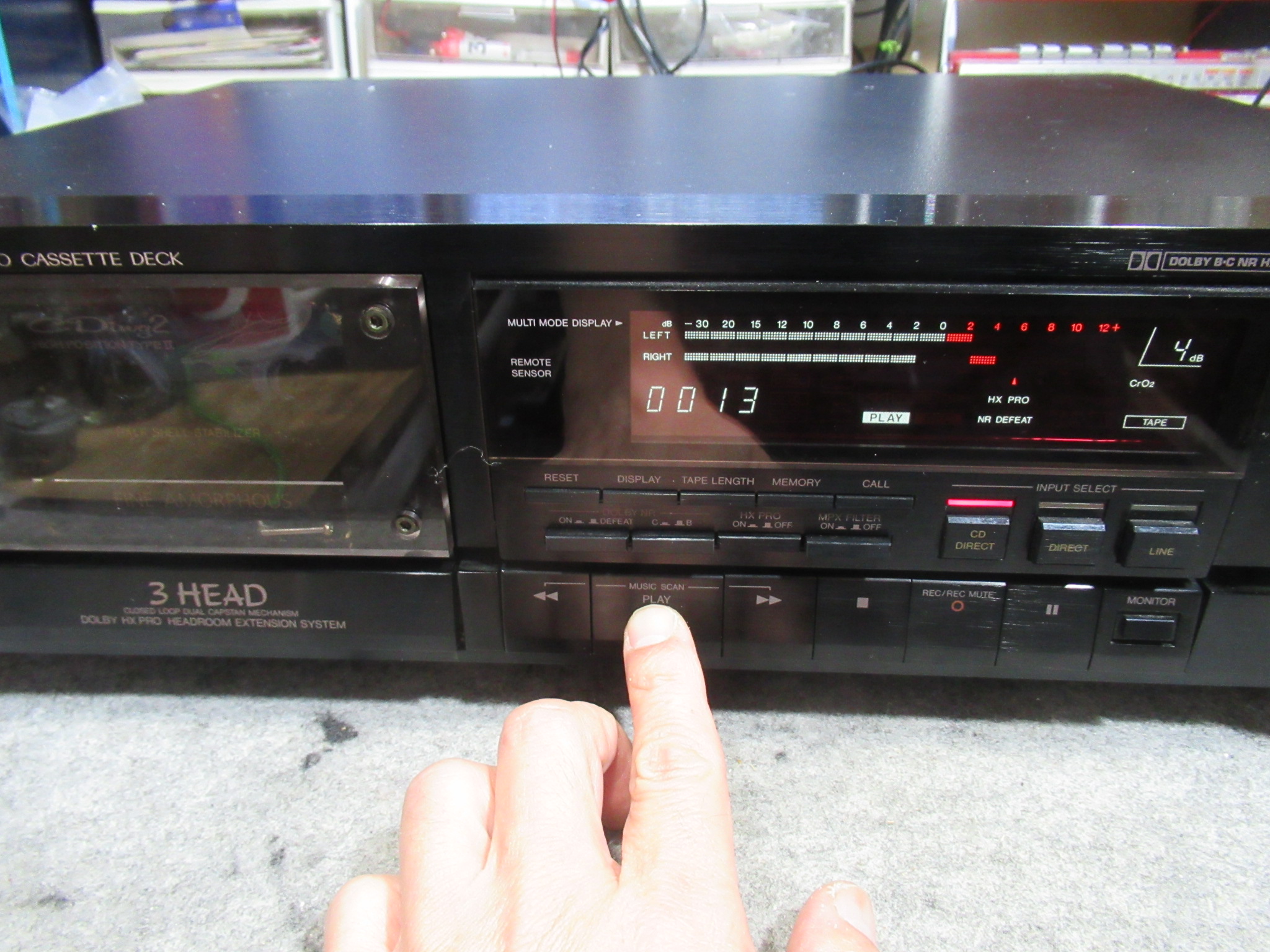

再生OK、早送り巻き戻しNGという、このTDシリーズ定番の故障です。

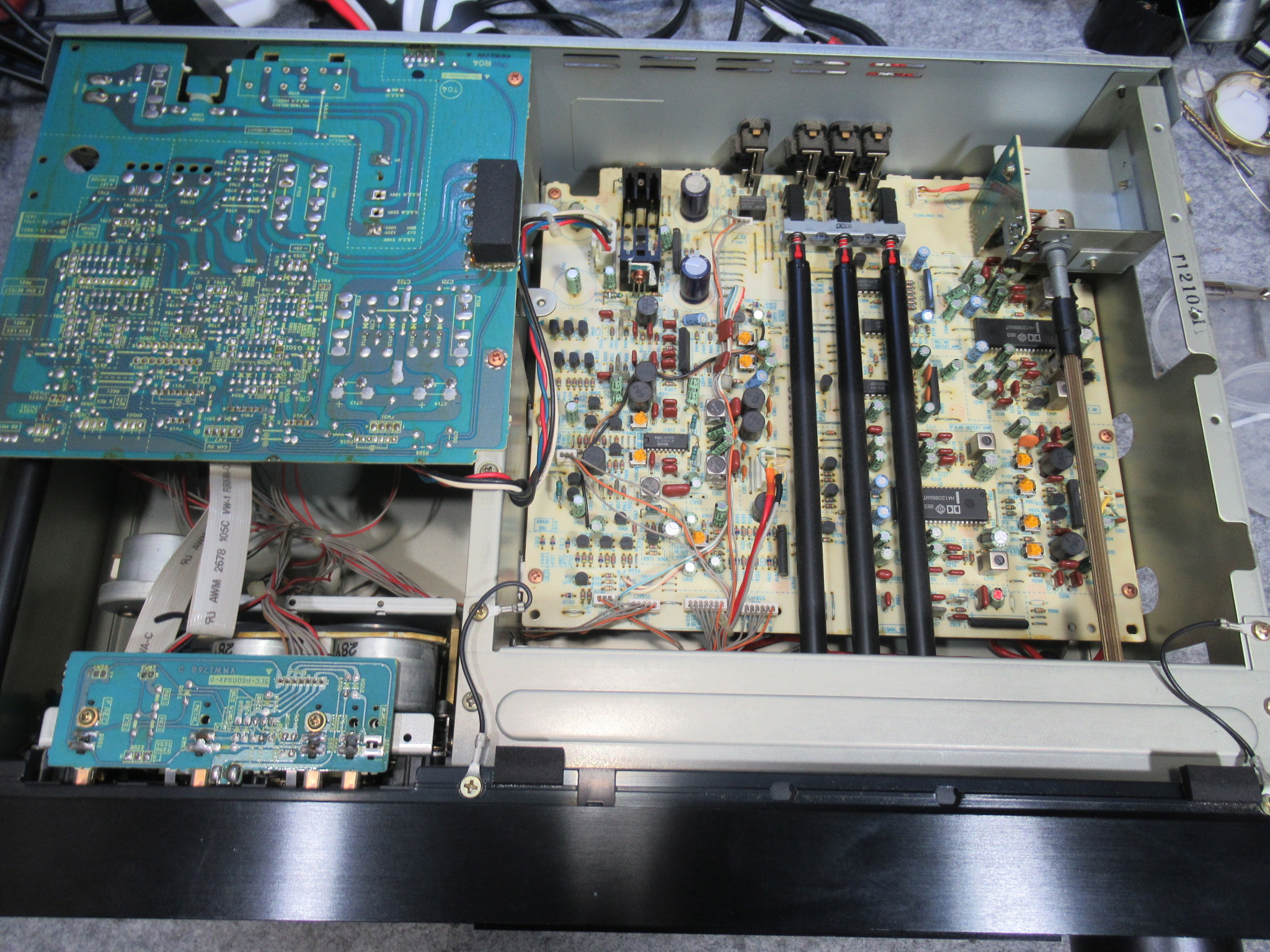

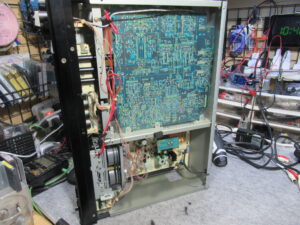

カバーと底板を取り外し、接続されているコネクタ等を切り離します。

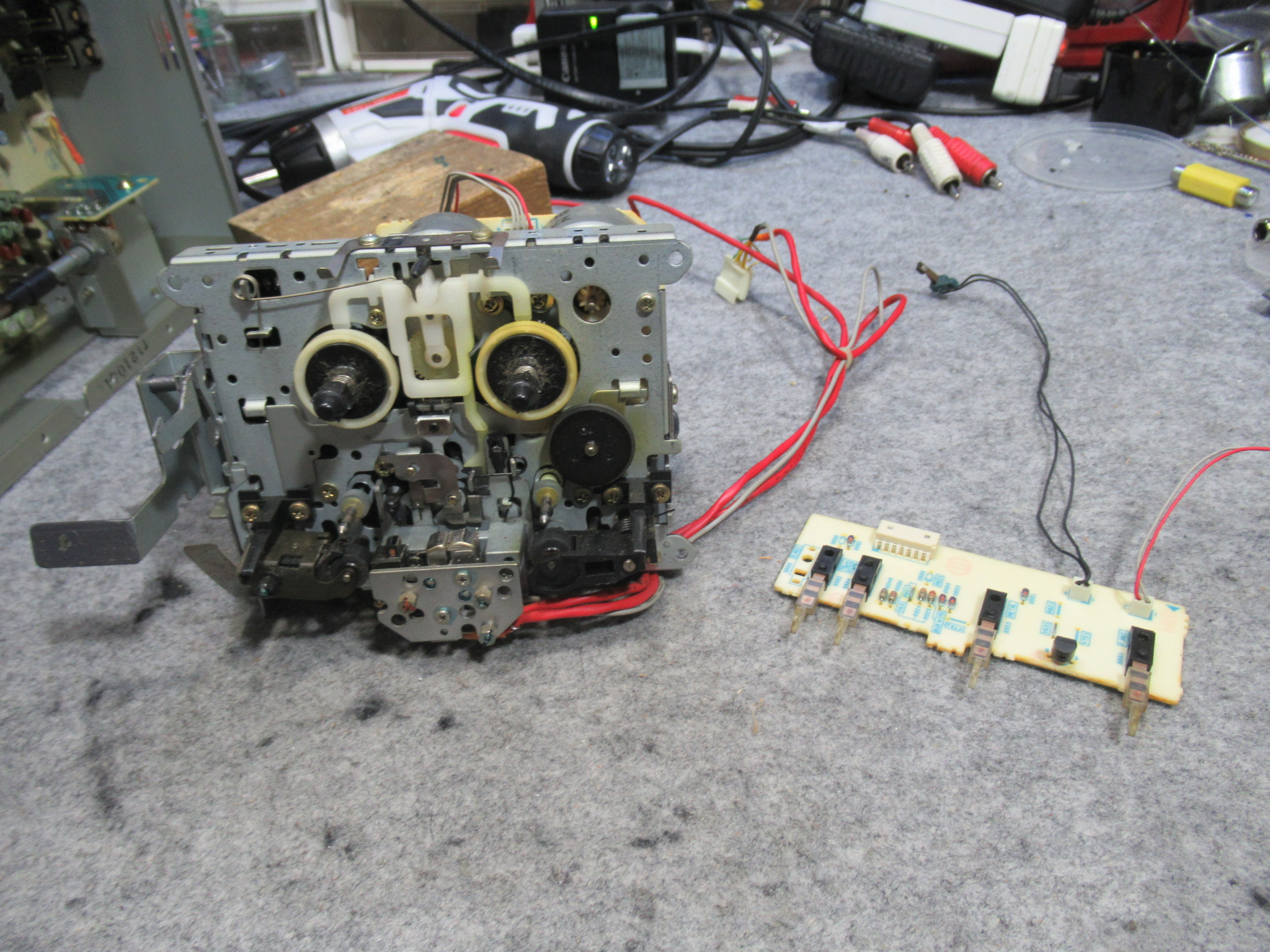

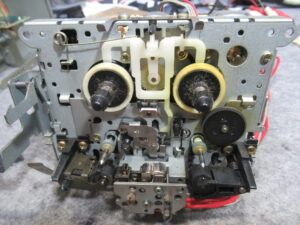

メカを取り出しました。

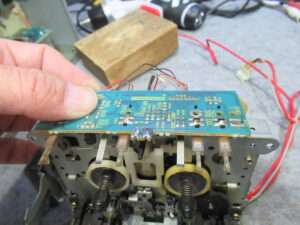

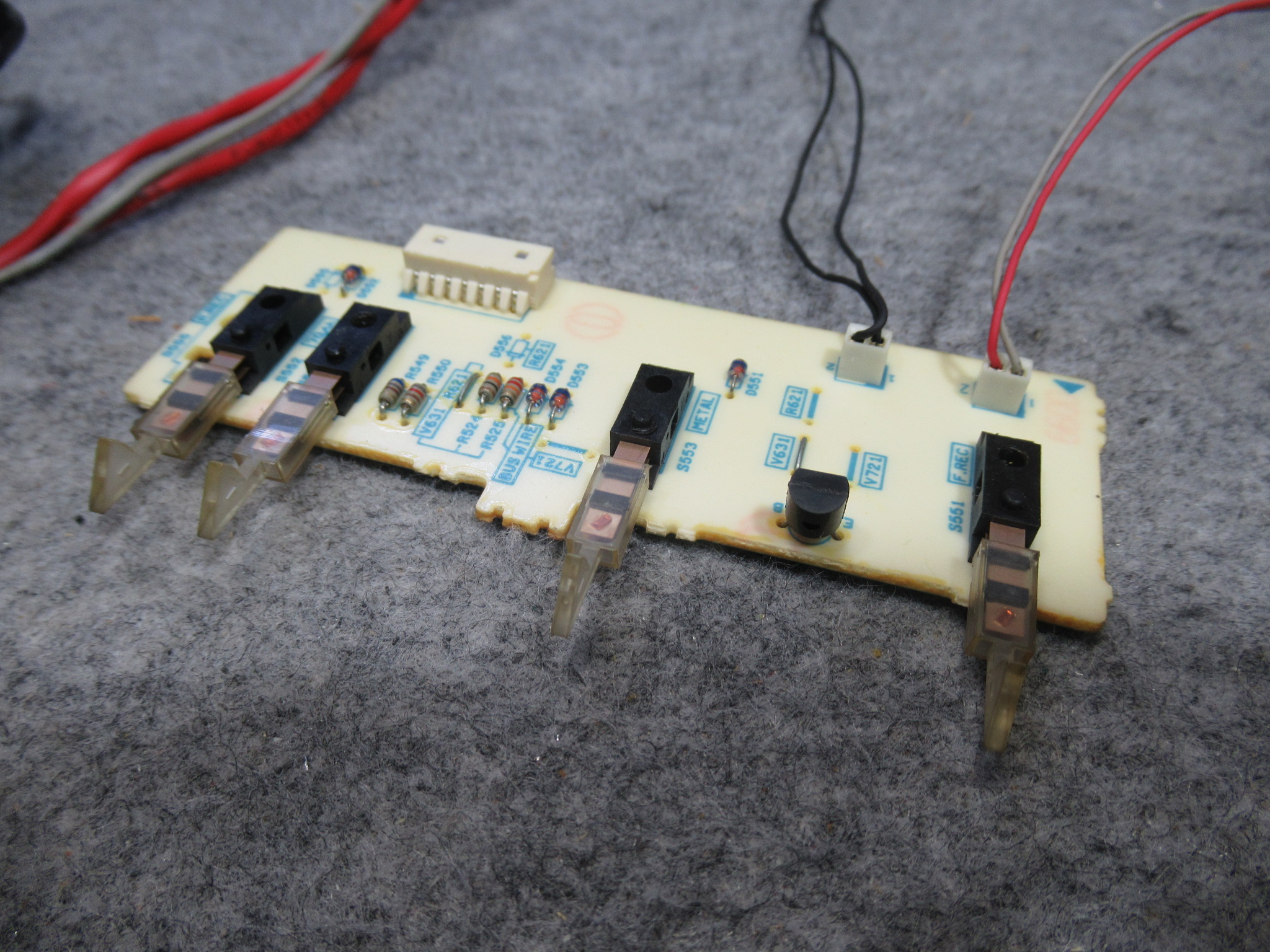

これはオートセレクタ用の基板で、メカの上に取り付けられているものですが、ビクターの機器のメカ取り出しは複雑ですので、予め取り外しておくと無用のトラブルを避けることができます。

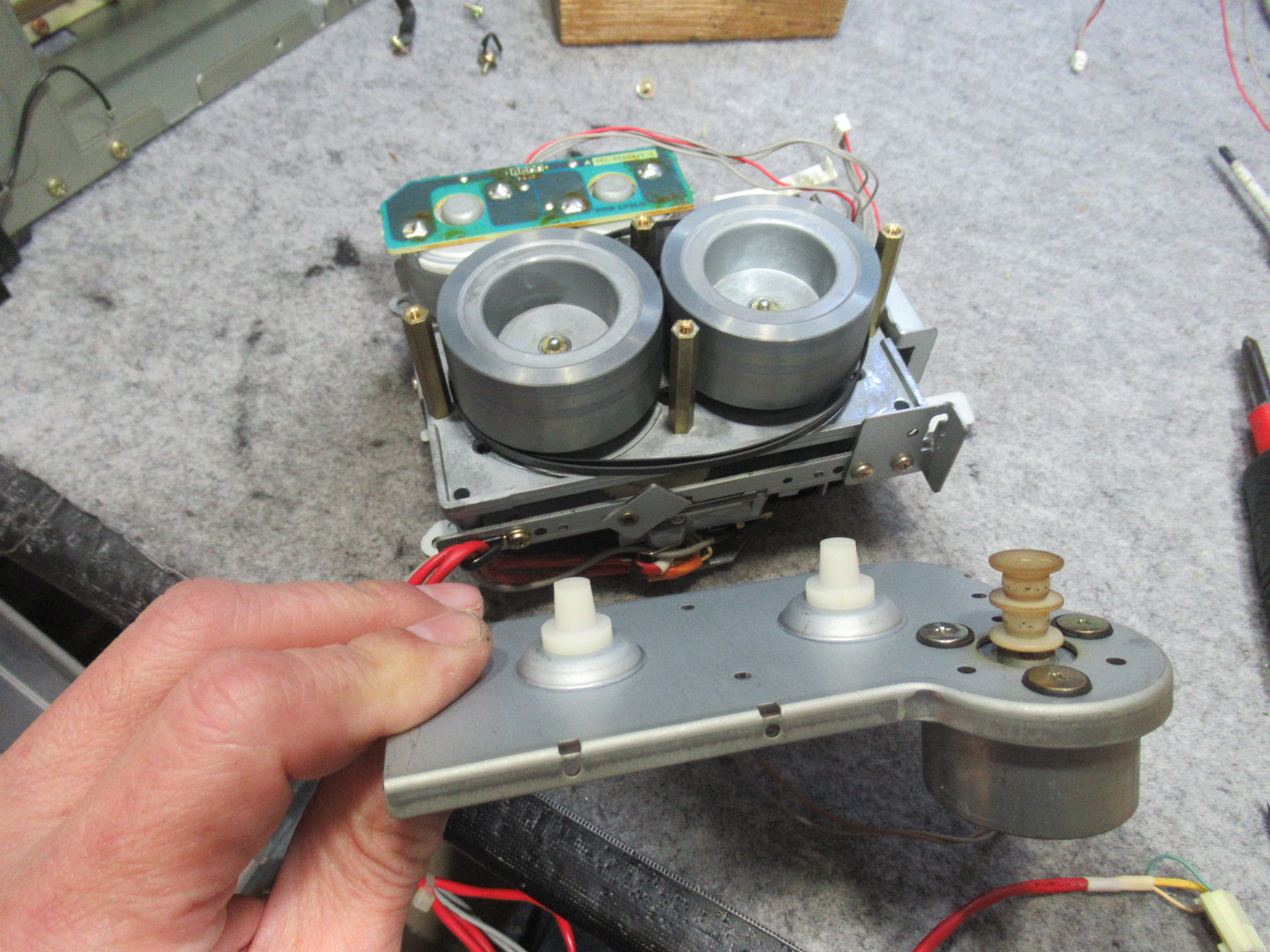

背面のモータープレートを取り外します。

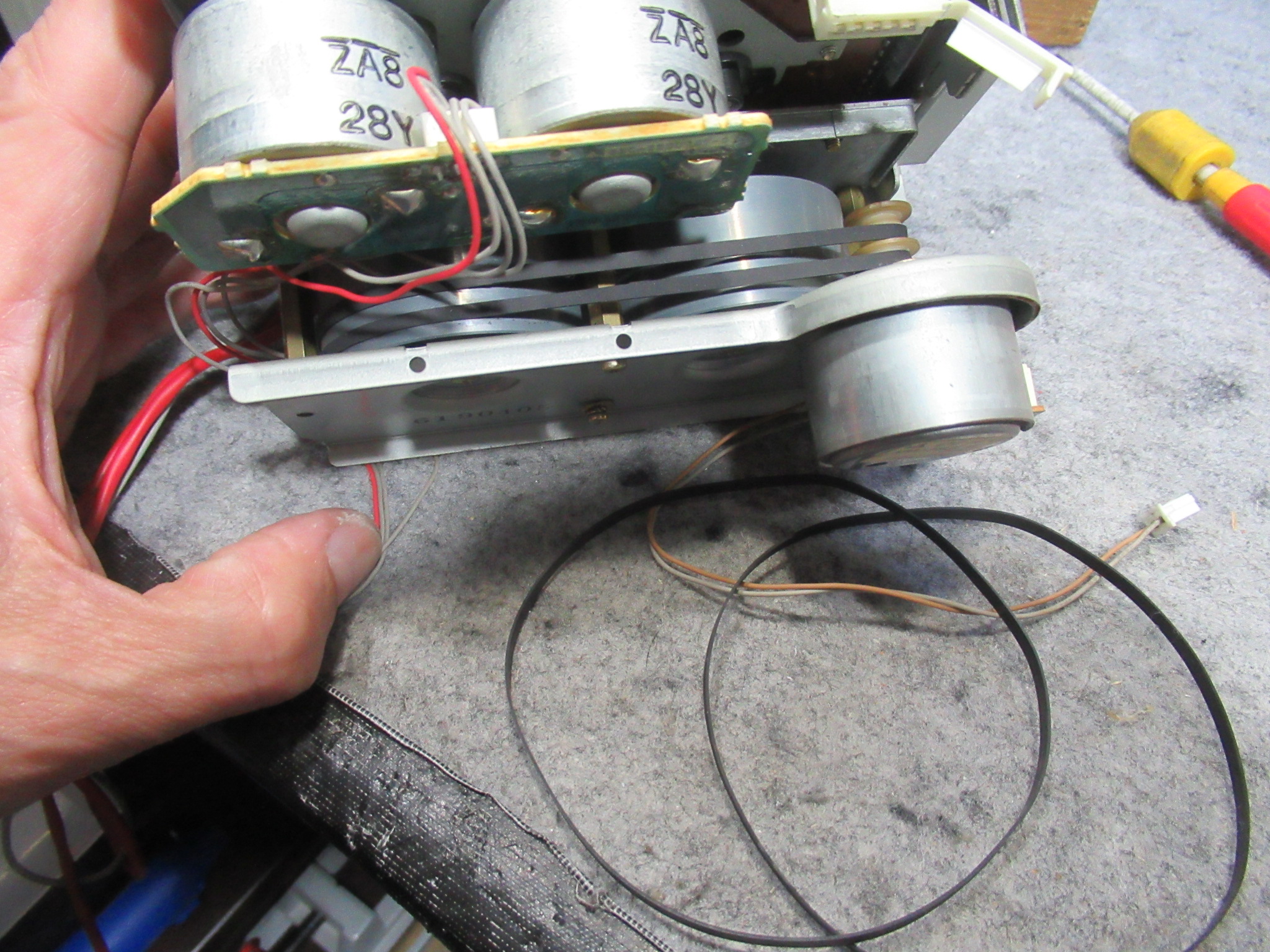

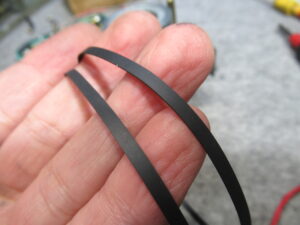

ベルトに伸びは見られませんが、表面が劣化してスベスベになっています。

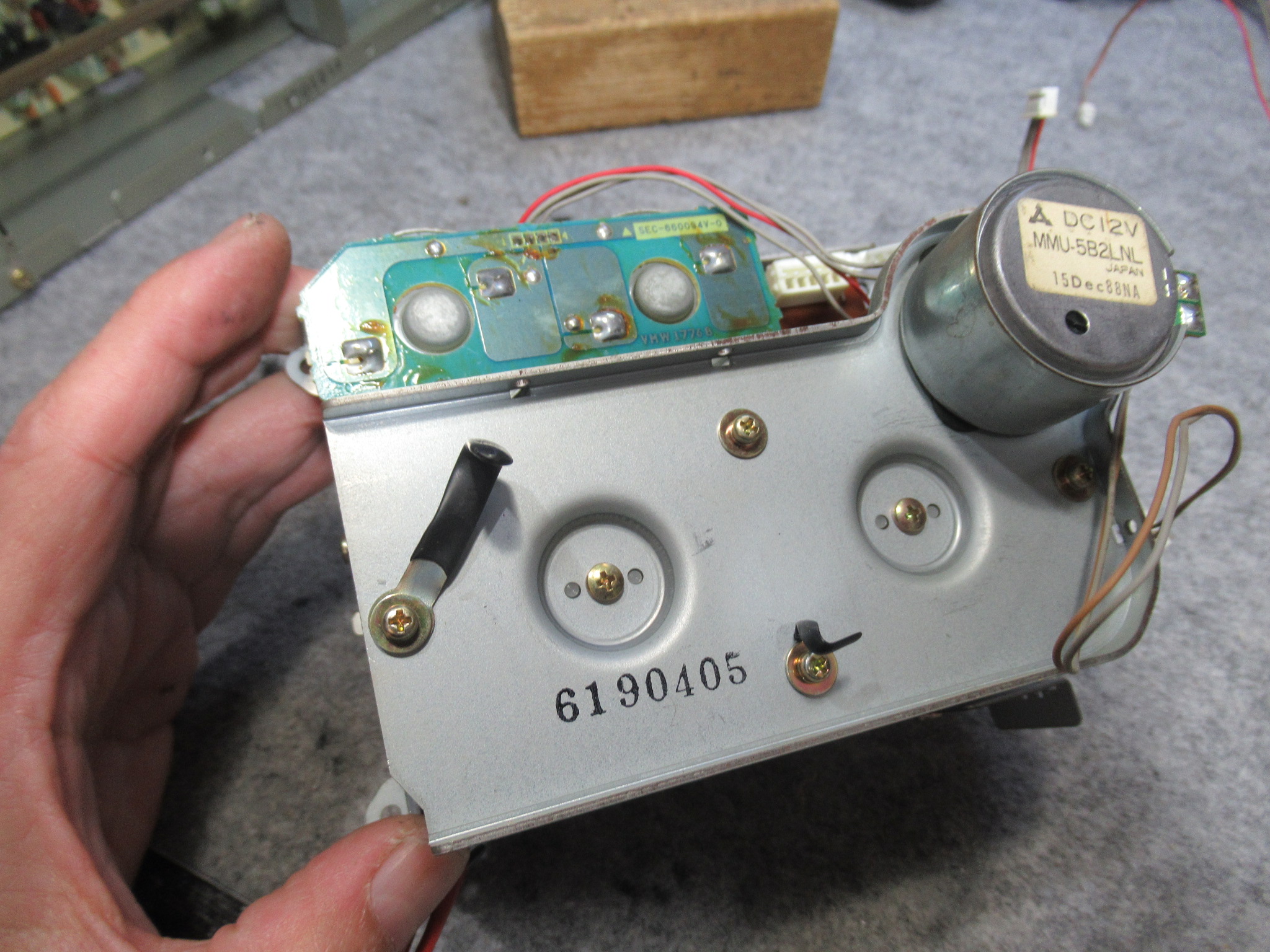

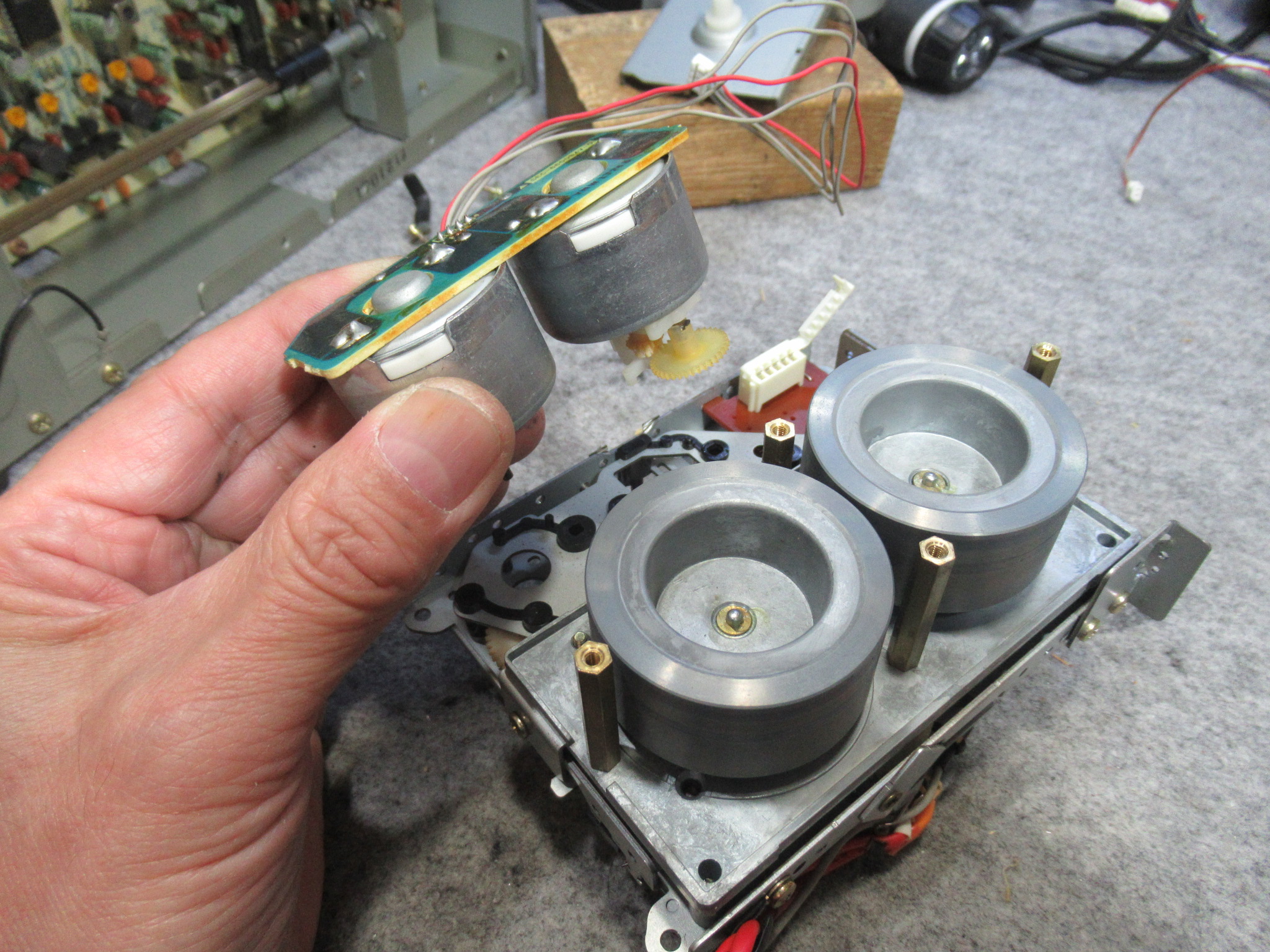

モーターユニットを取り出します。

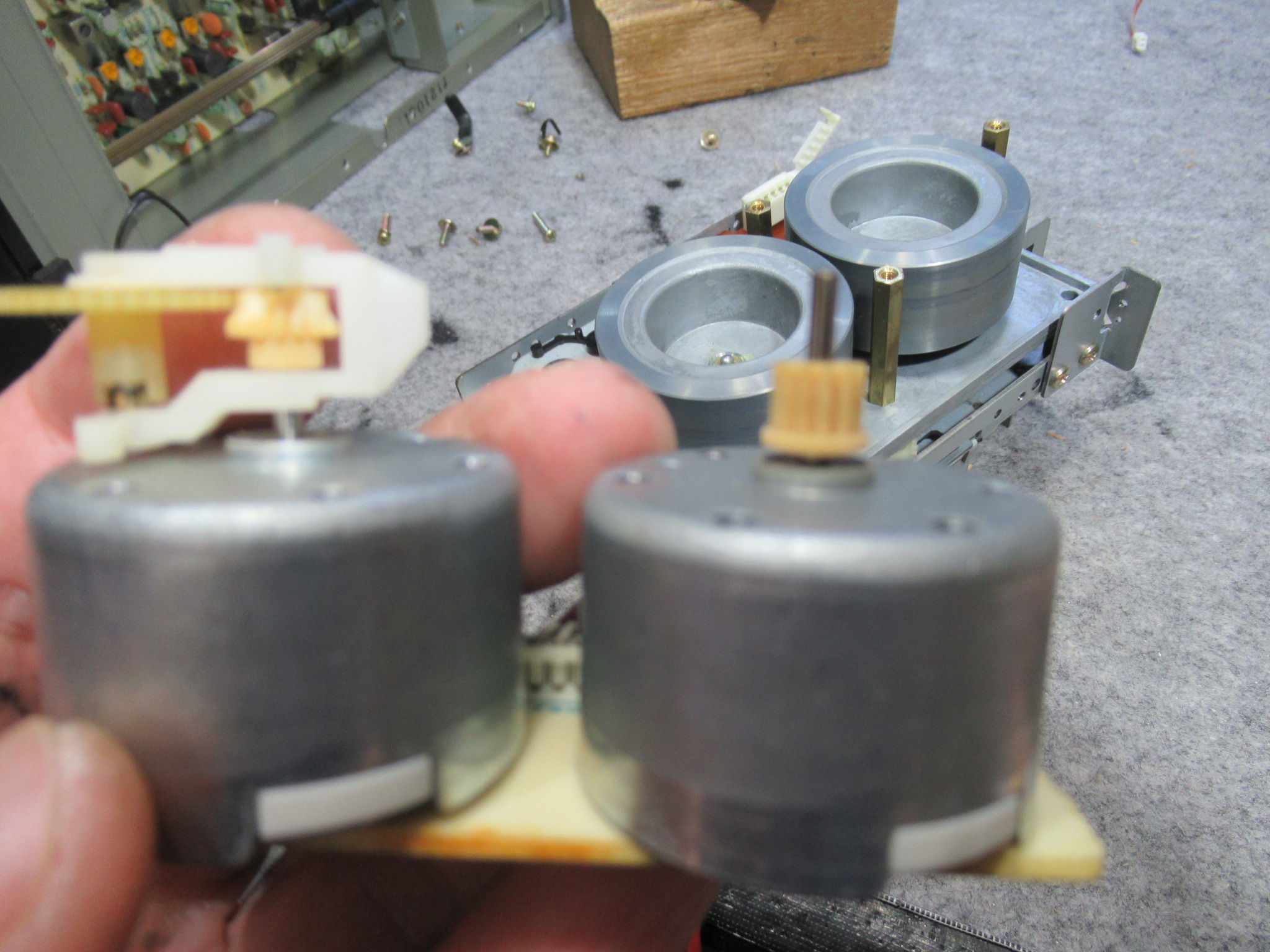

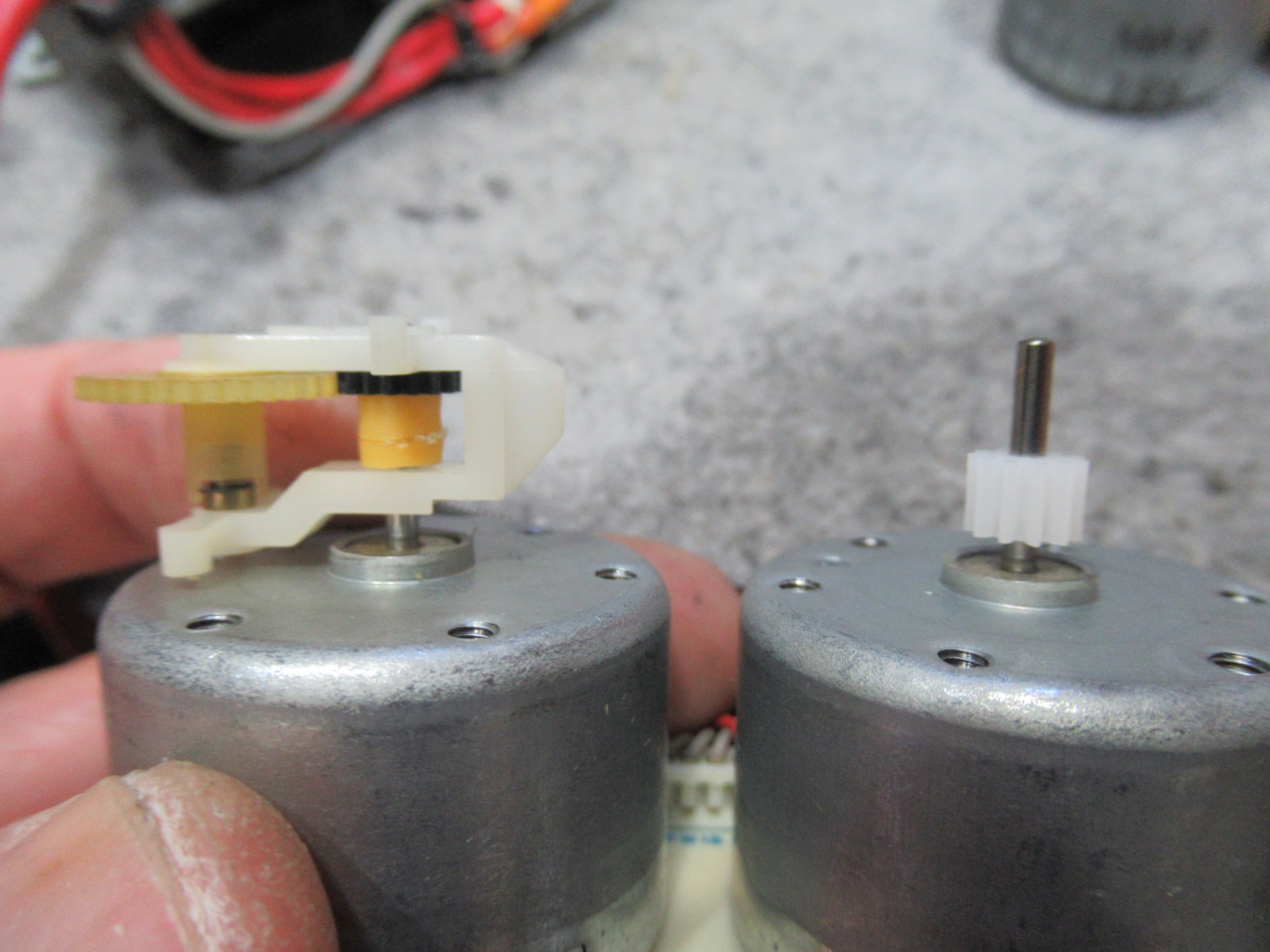

左のモーターは早送り巻き戻し用ですが、ギヤが欠けています。
欠けていないギヤとともに代替品と交換します。
新しいベルトを掛けて組み立てます。

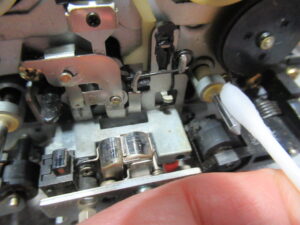

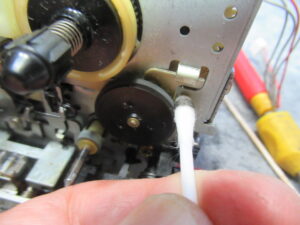

ヘッド周りのクリーニングを行います。
ここで気がつきましたが、このデッキは録再独立ヘッドですが、録音ヘッドがかなり前方に傾いています。自然にはこのようにはなりませんので、何か事情があったのでしょうか？

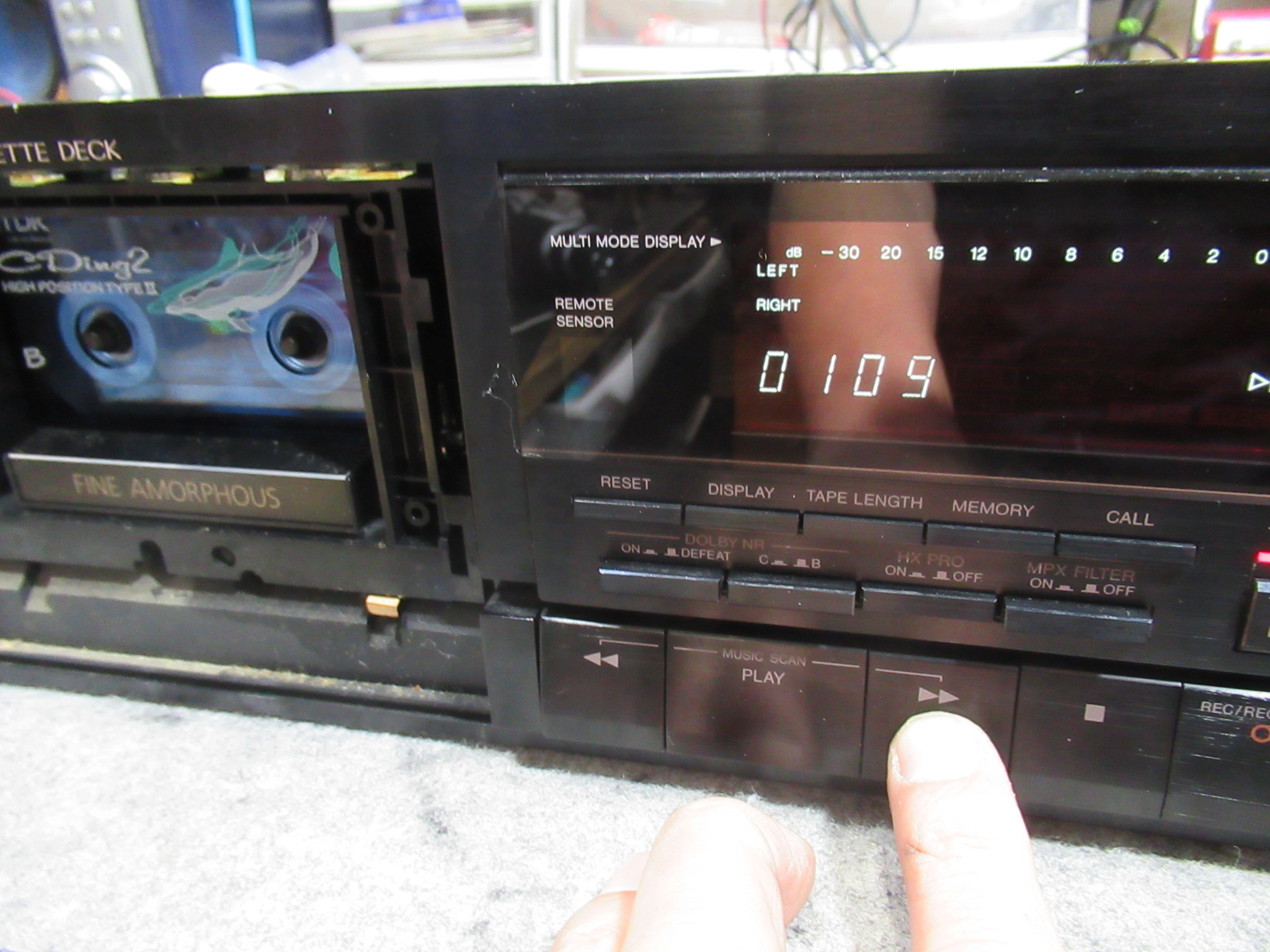

ひとまずメカを元に戻して動作確認を行います。

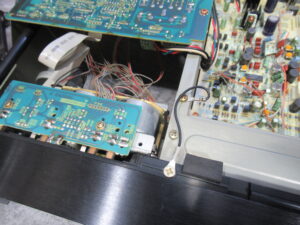

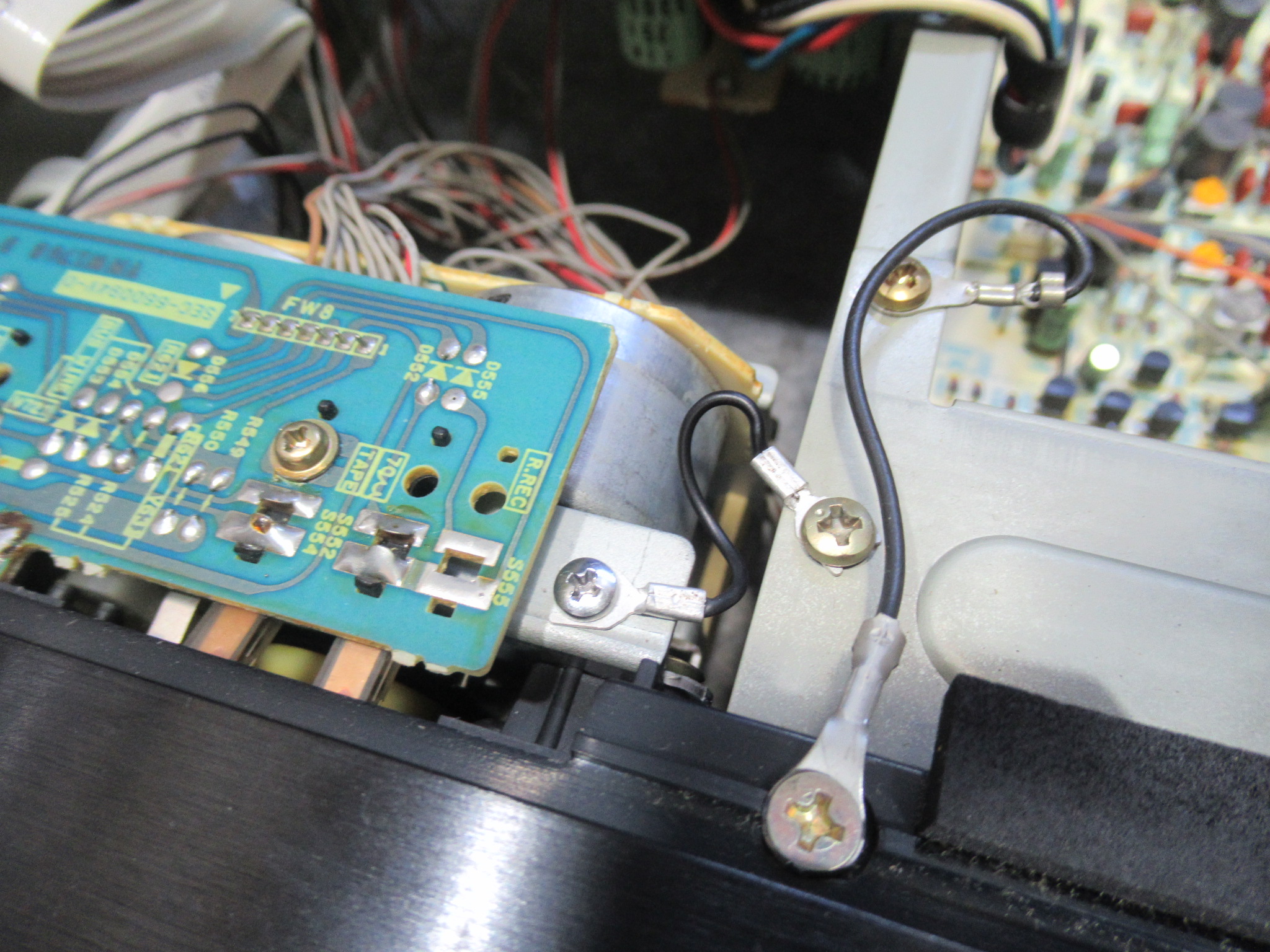

ビクターのデッキはアーズ不良でノイズが発生することがありますので、本体とメカ間に増設します。

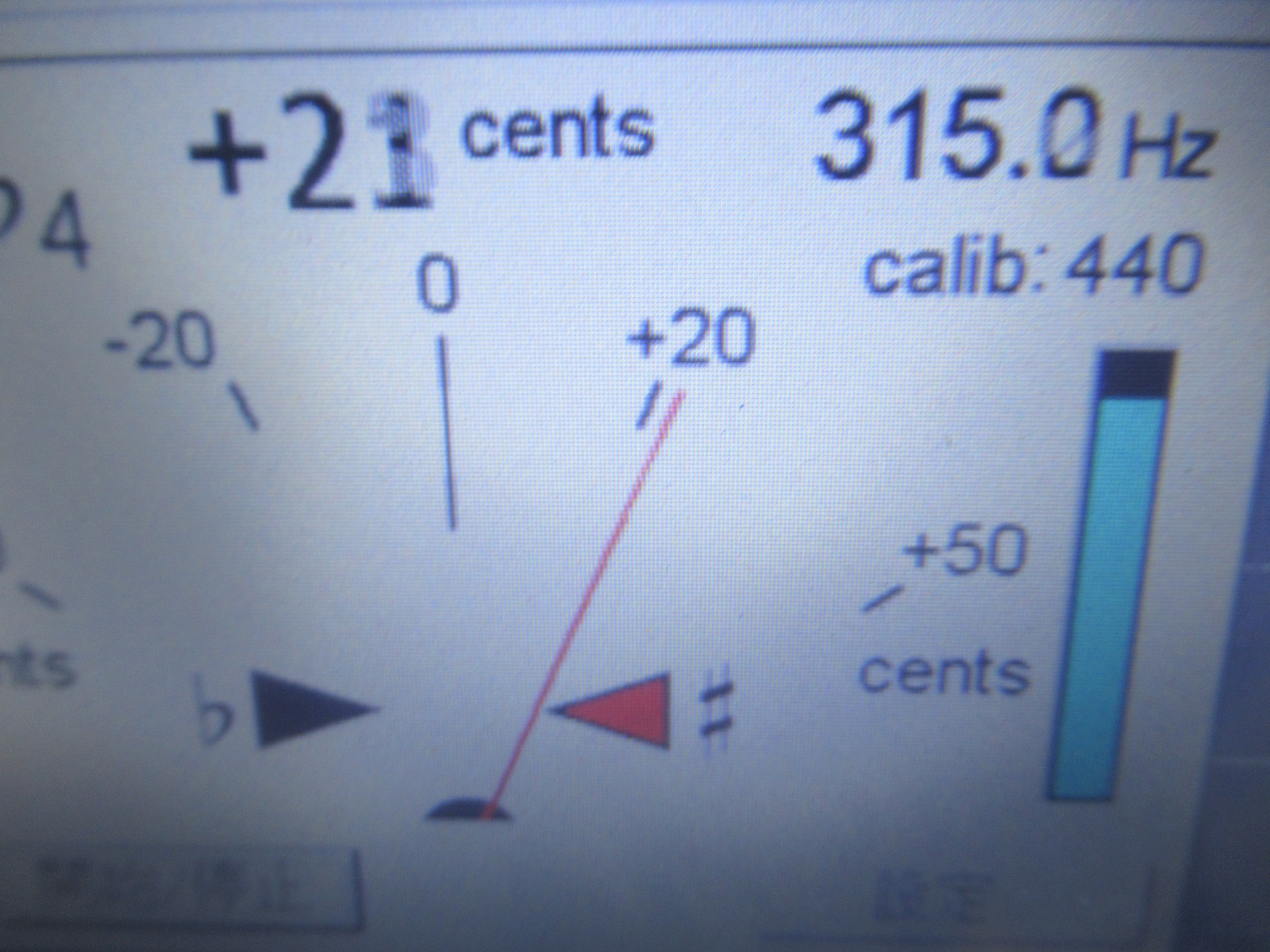

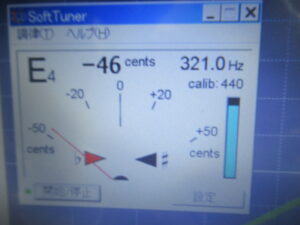

315Hzの信号が記録されたテープを再生し、速度の調整を行います。

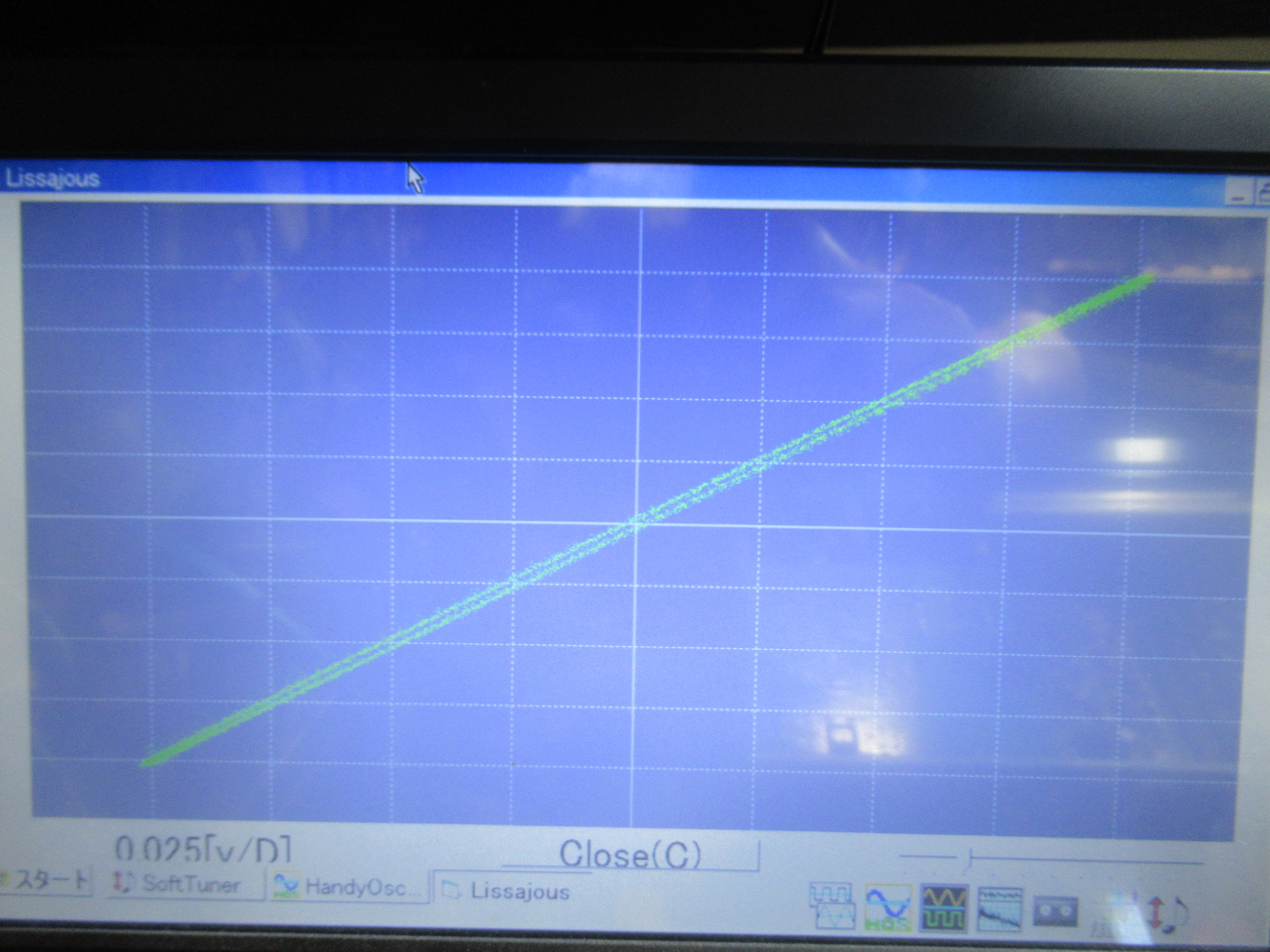

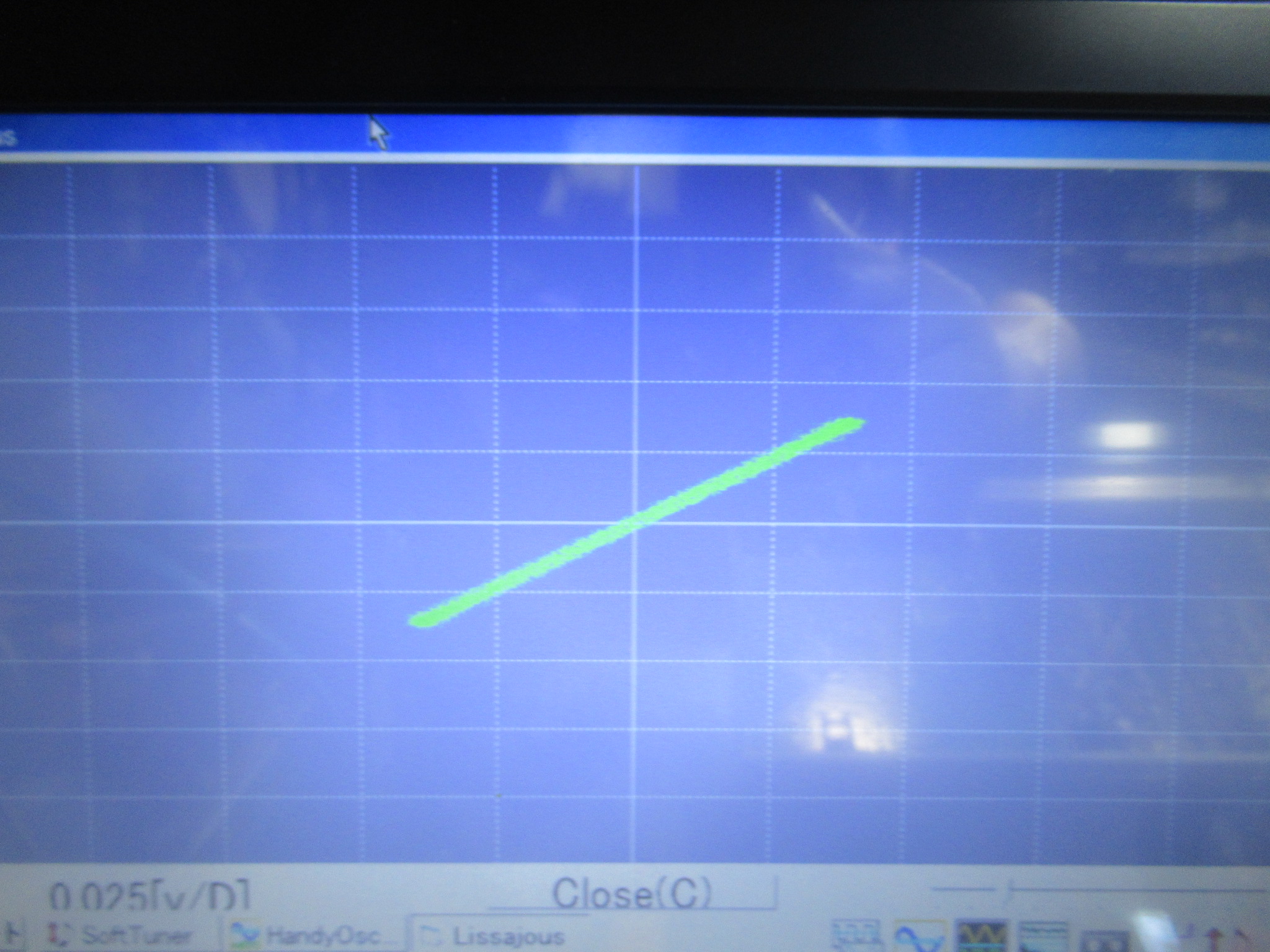

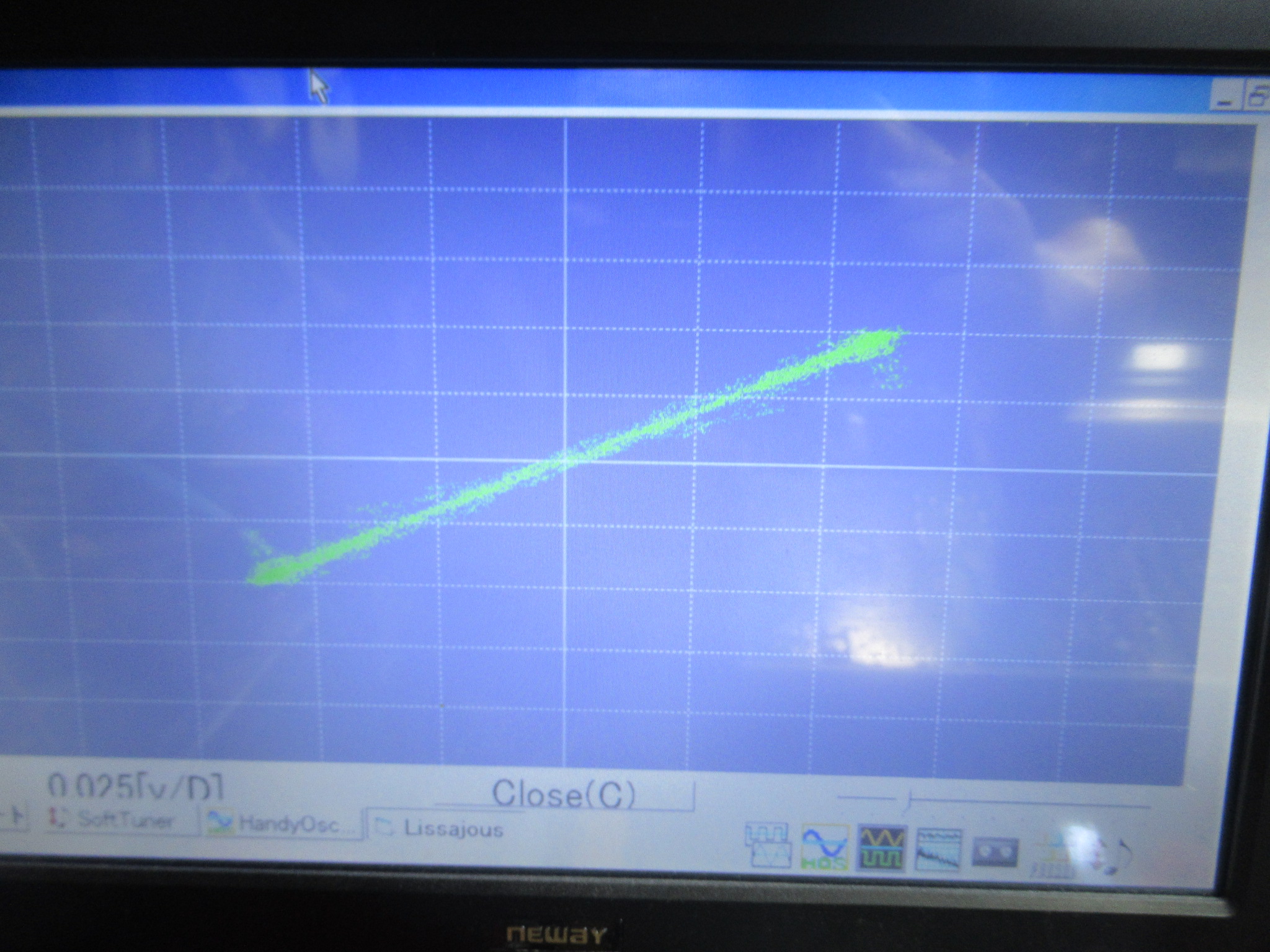

再生ヘッドのアジマス調整を行います。

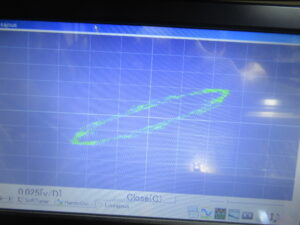

録音ヘッドが傾いている影響でアジマスが大幅に狂っていました。

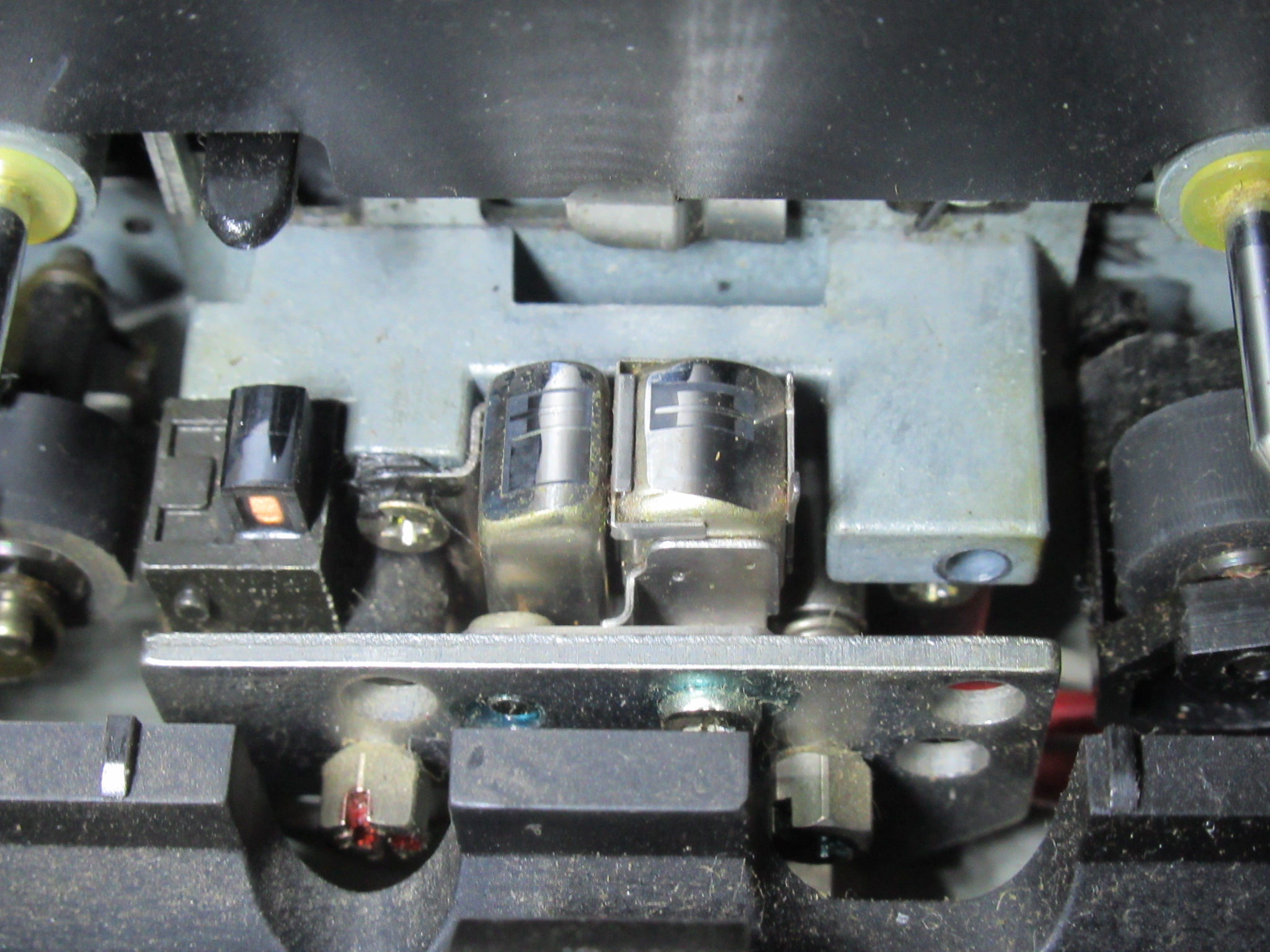

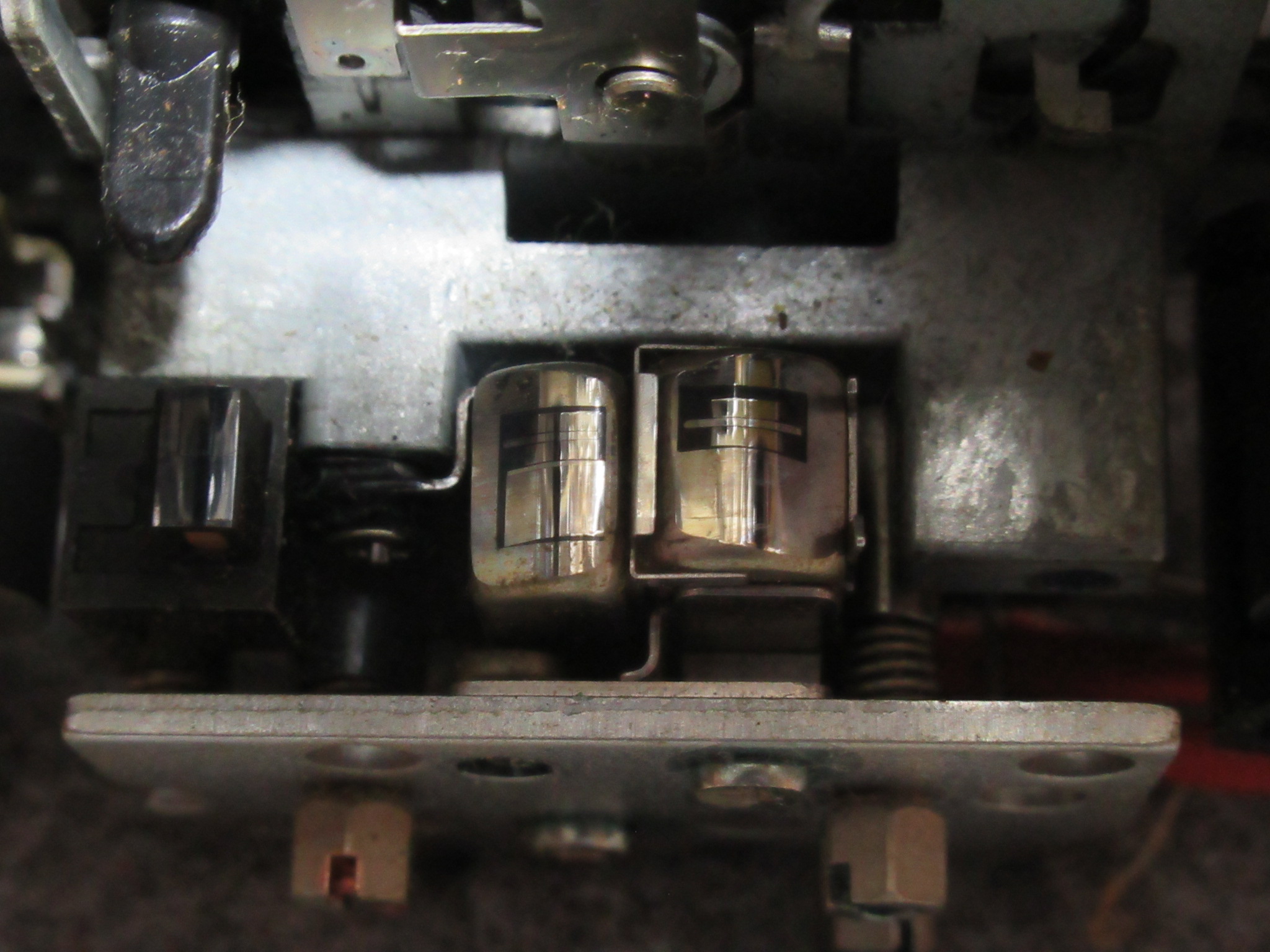

調整後のヘッドです。録音ヘッドと再生ヘッドが綺麗に並んでいます。

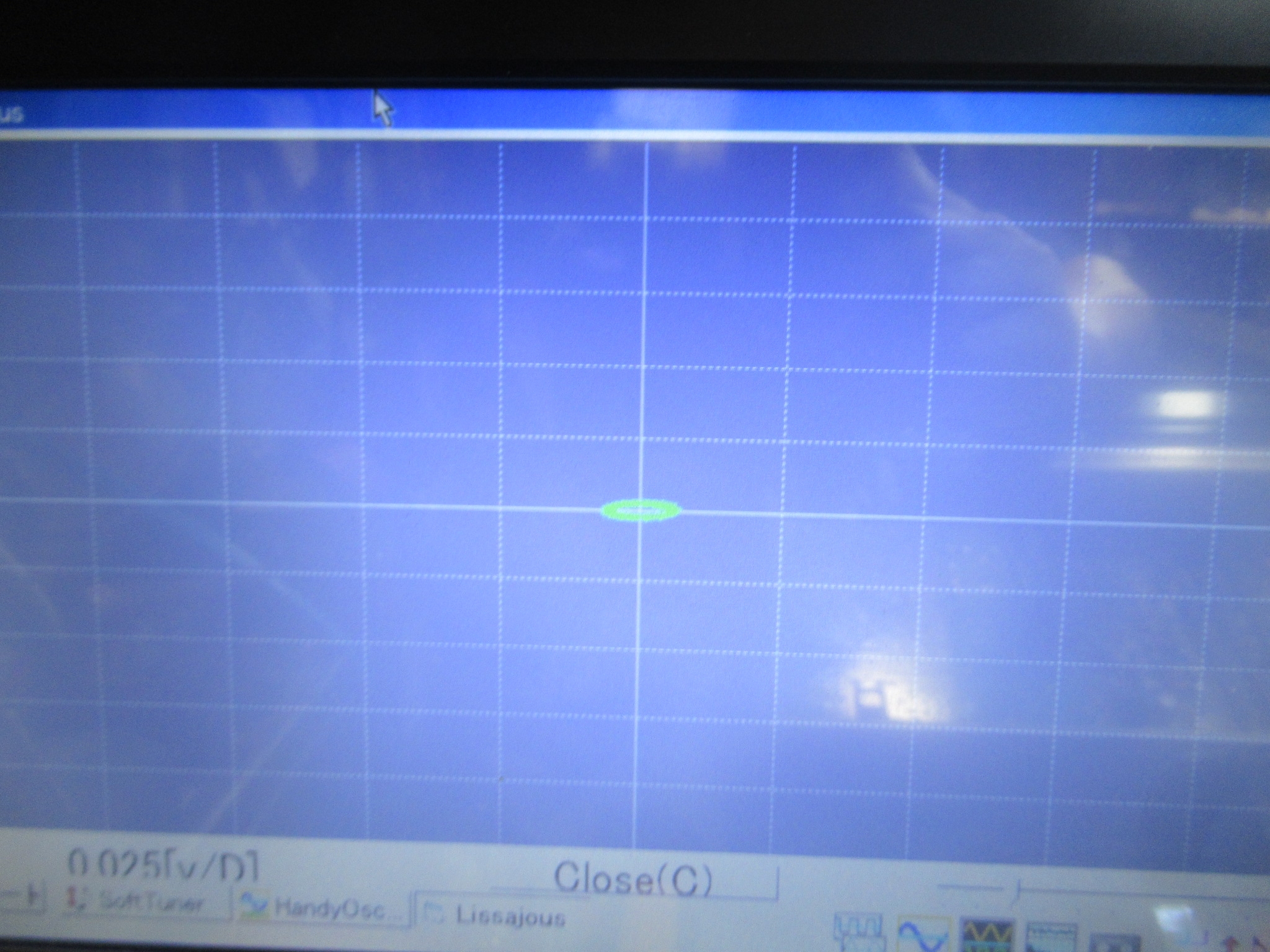

録再バランス調整を行います。

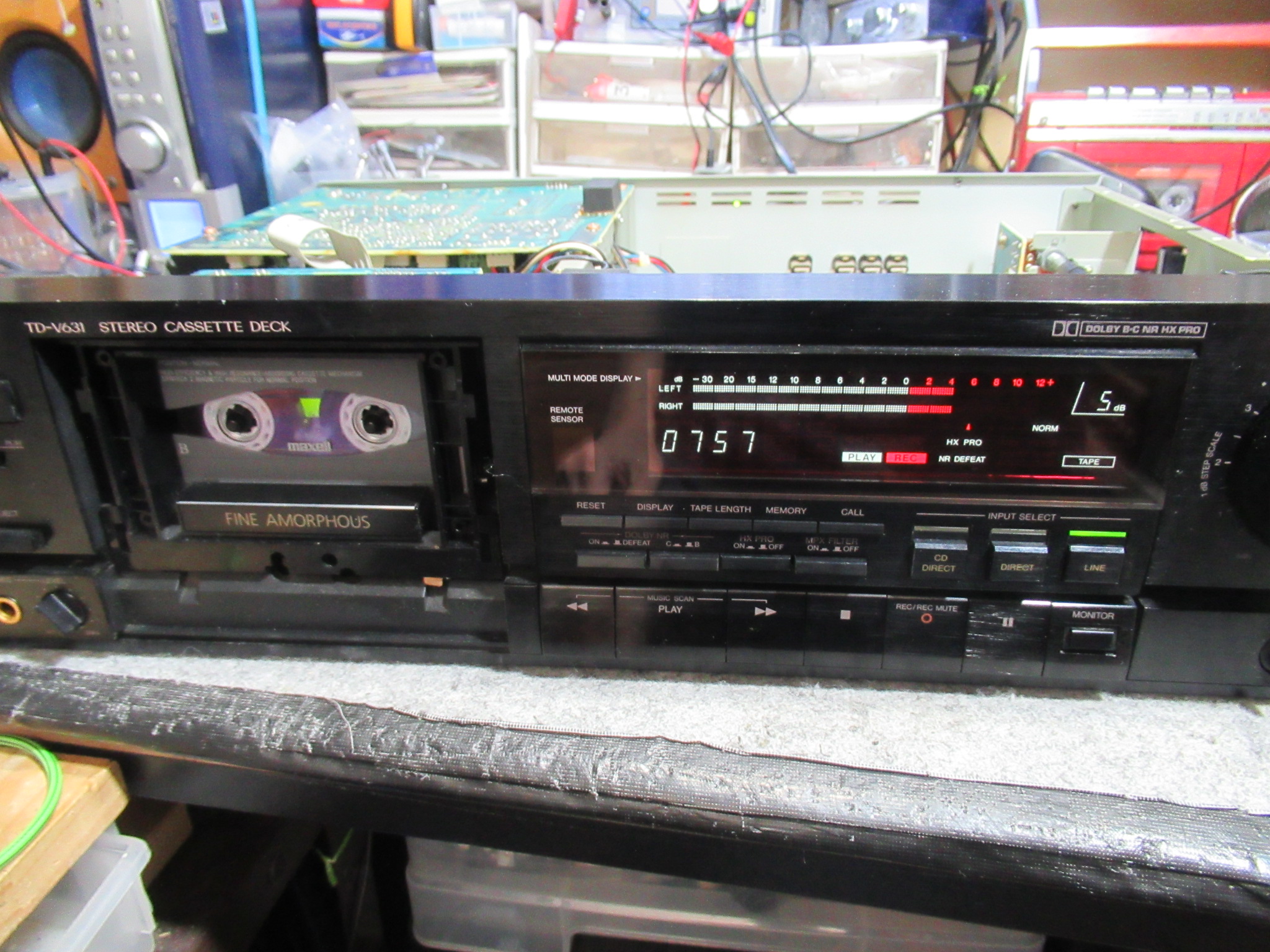

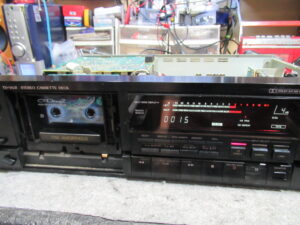

録音テストを行い、修理完了です。
