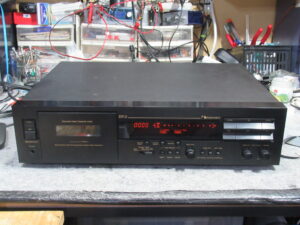

ナカミチの３ヘッドデュアルキャプスタンカセットデッキ、DR-2の修理依頼をいただきました。
再生途中で停止してしまうということです。モーターの故障でしょうか？
再生を開始しましたが、すぐに停止してしまいました。調子が良いときは比較的長時間正常に動作します。ただし、途中で「チリチリ・・」というテープがよじれている音が聞こえましたので、バックテンションベルトにも問題があると思われます。
調子よく動作していても、一旦停止すると、再度不具合が発生しやすくなることがわかりましたので、時間を置いて停止する瞬間の状態を目視で確認します
すると、停止ボタンを押したかのようにピタッと止まることがわかりました。最初にお話を聞いたときはリールモーターの故障を疑いましたが、その場合は、右側リールの回転が止まり、その１・２秒後にヘッドが下がります。ということは、動作し続けるために必要なスイッチ接点に接触不良が起きているということです。
カバーを開けてメカを降ろします。

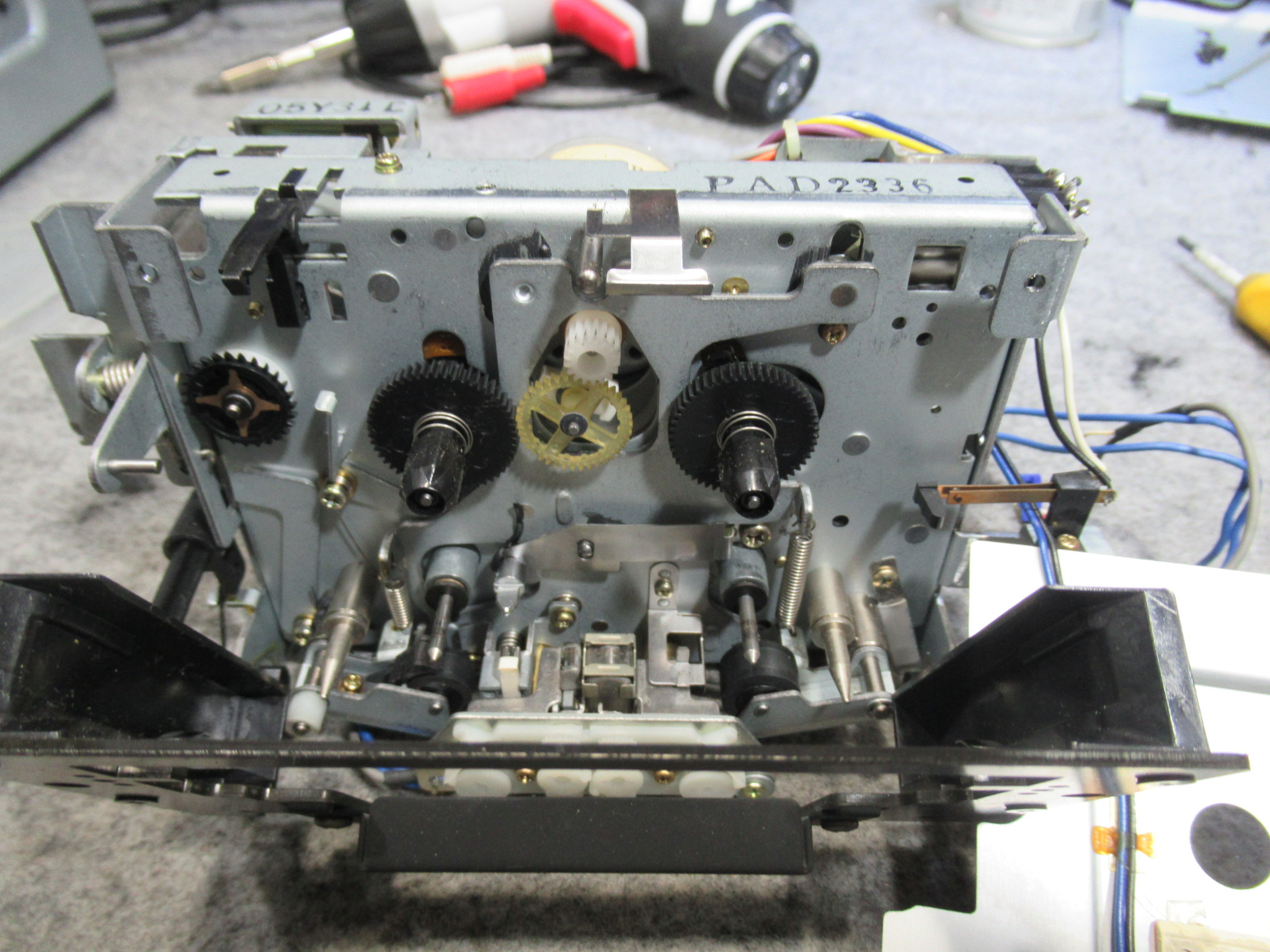

化粧パネルを取り外します。予想通りバックテンションベルトが無くなっています。そのため、テープ走行時にテープがよじれていたと考えられます。

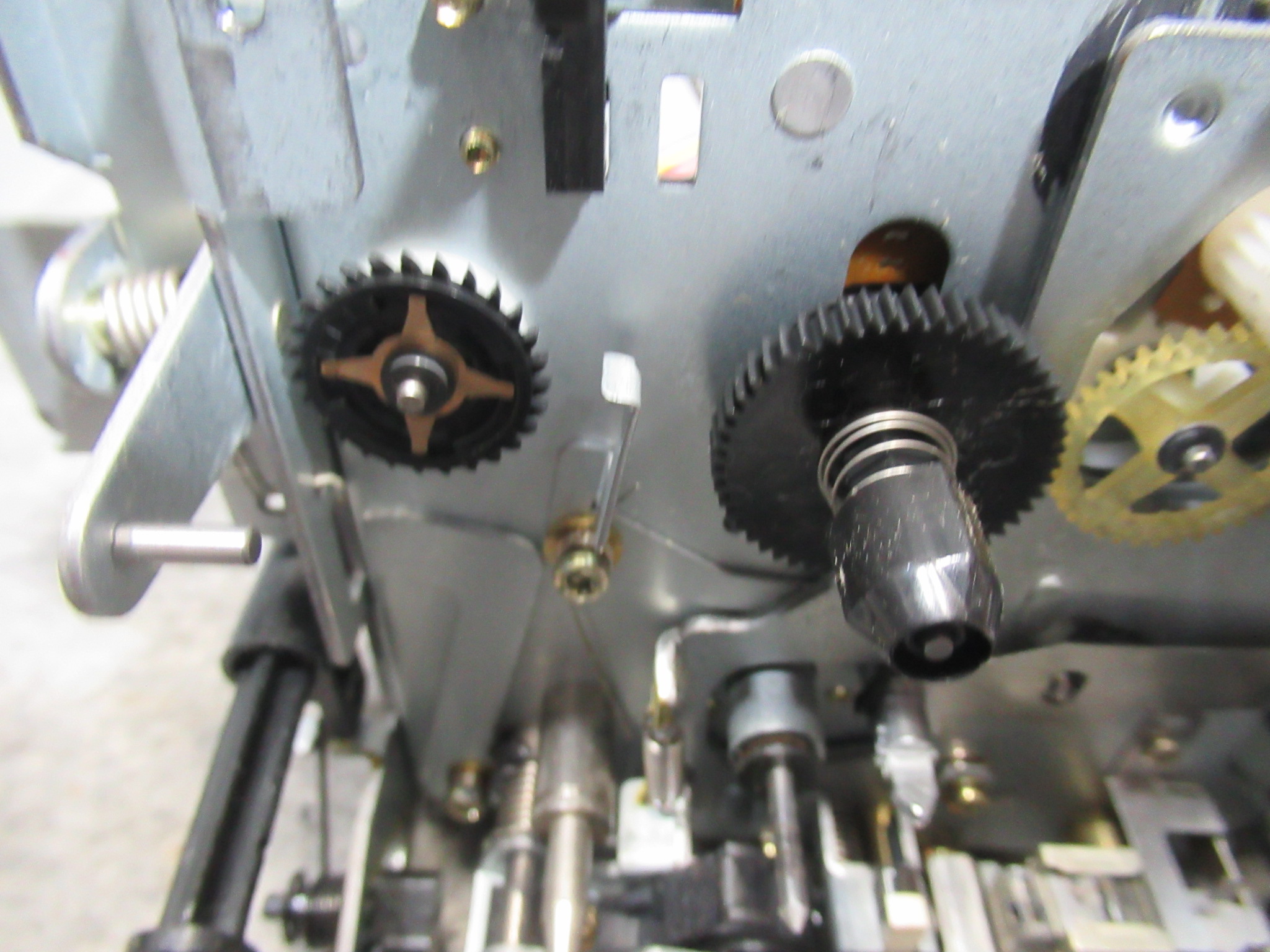

左側のリールに溶け切れたベルトが付着していましたので、除去清掃します。

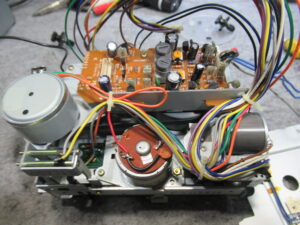

コントロールモーターユニットを取り出します。

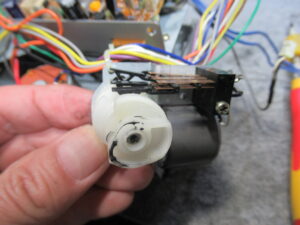

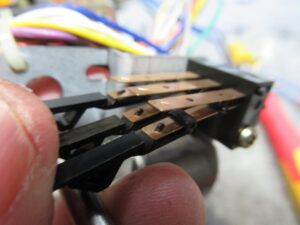

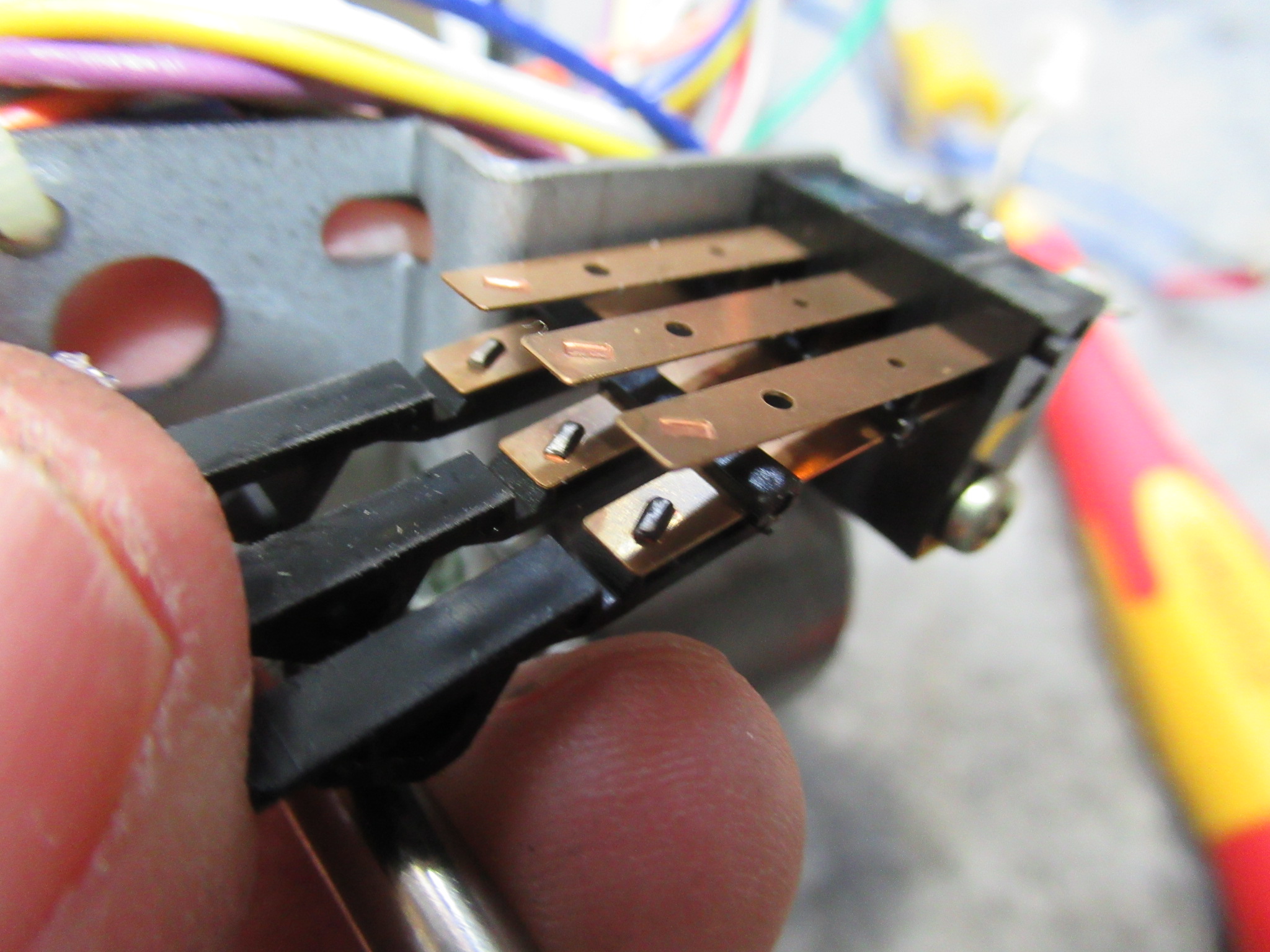

汚れた接点を磨きます。

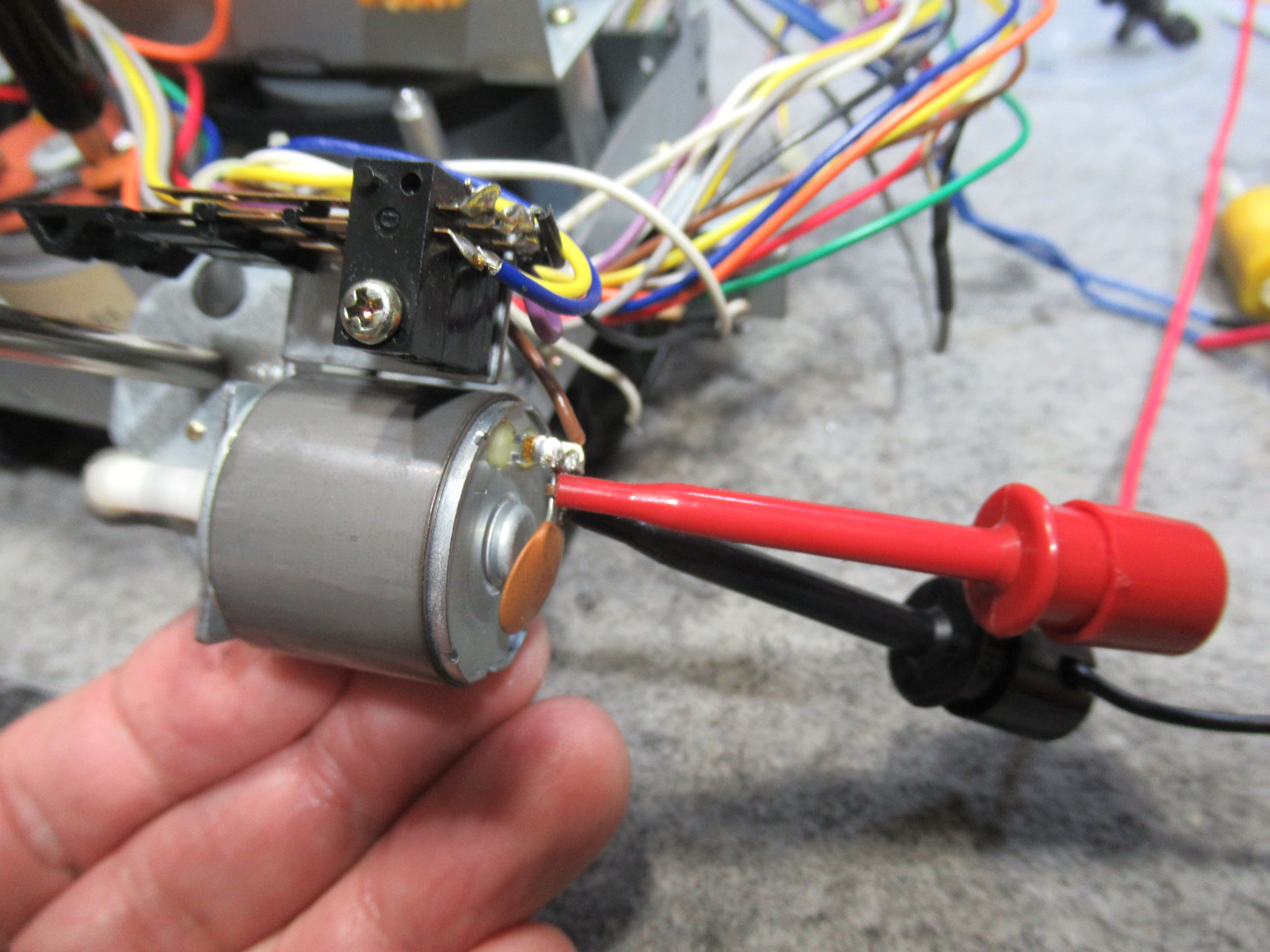

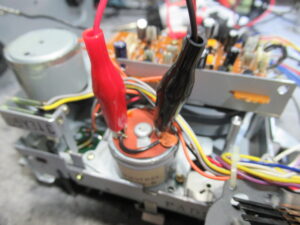

コントロールモーターとリールモーターを空転させて内部接点のリフレッシュを図ります。

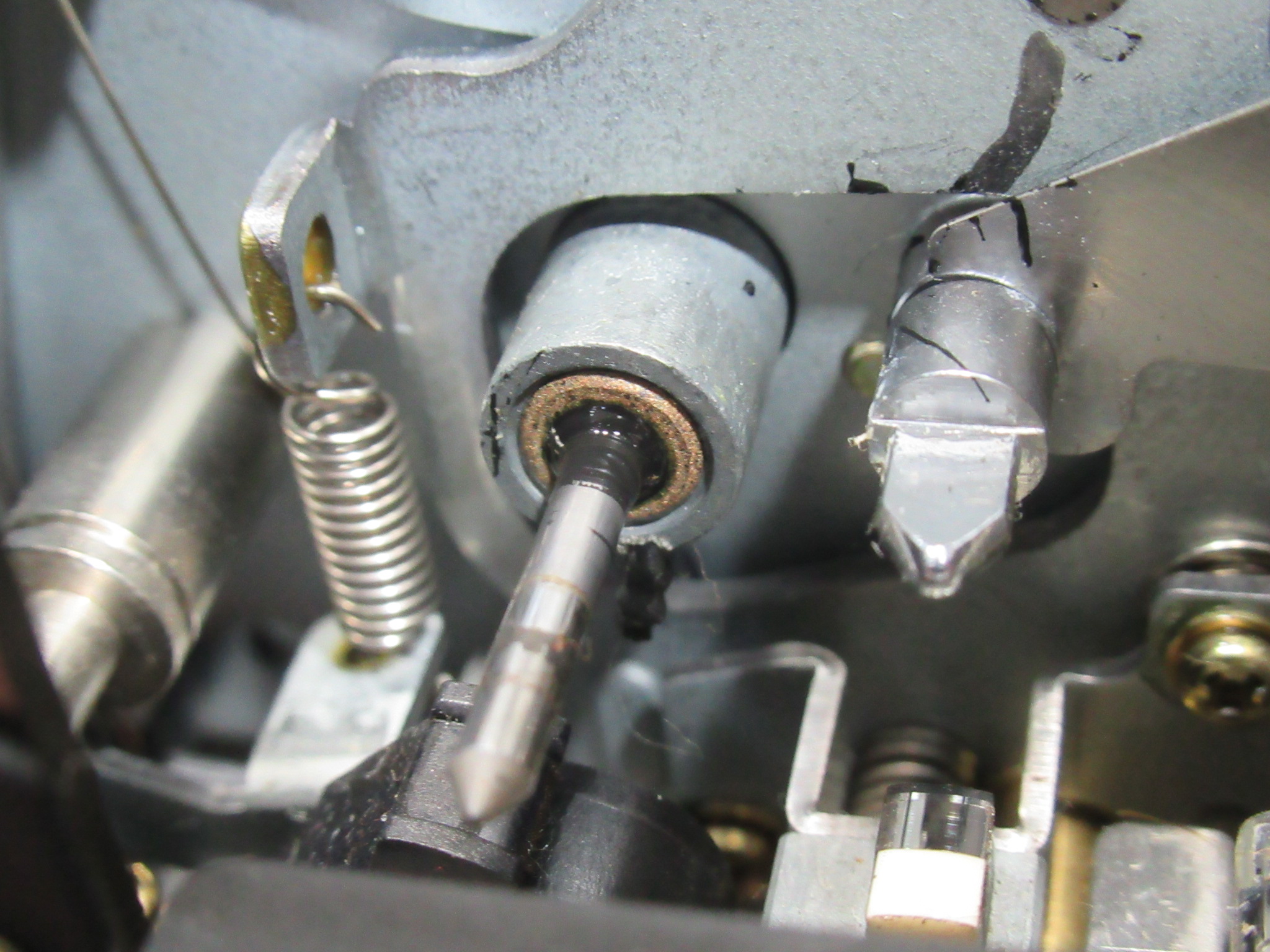

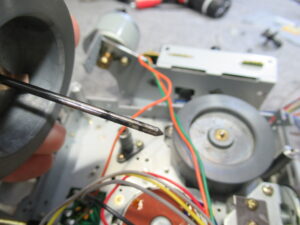

左側のキャプスタンの根元に溶けたベルトが付着しています。
モータープレートを取り外し、

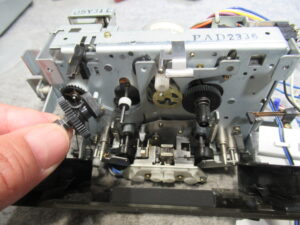

フライホイールを取り外しました。汚れが付着していますので清掃します。
こちらも清掃します。

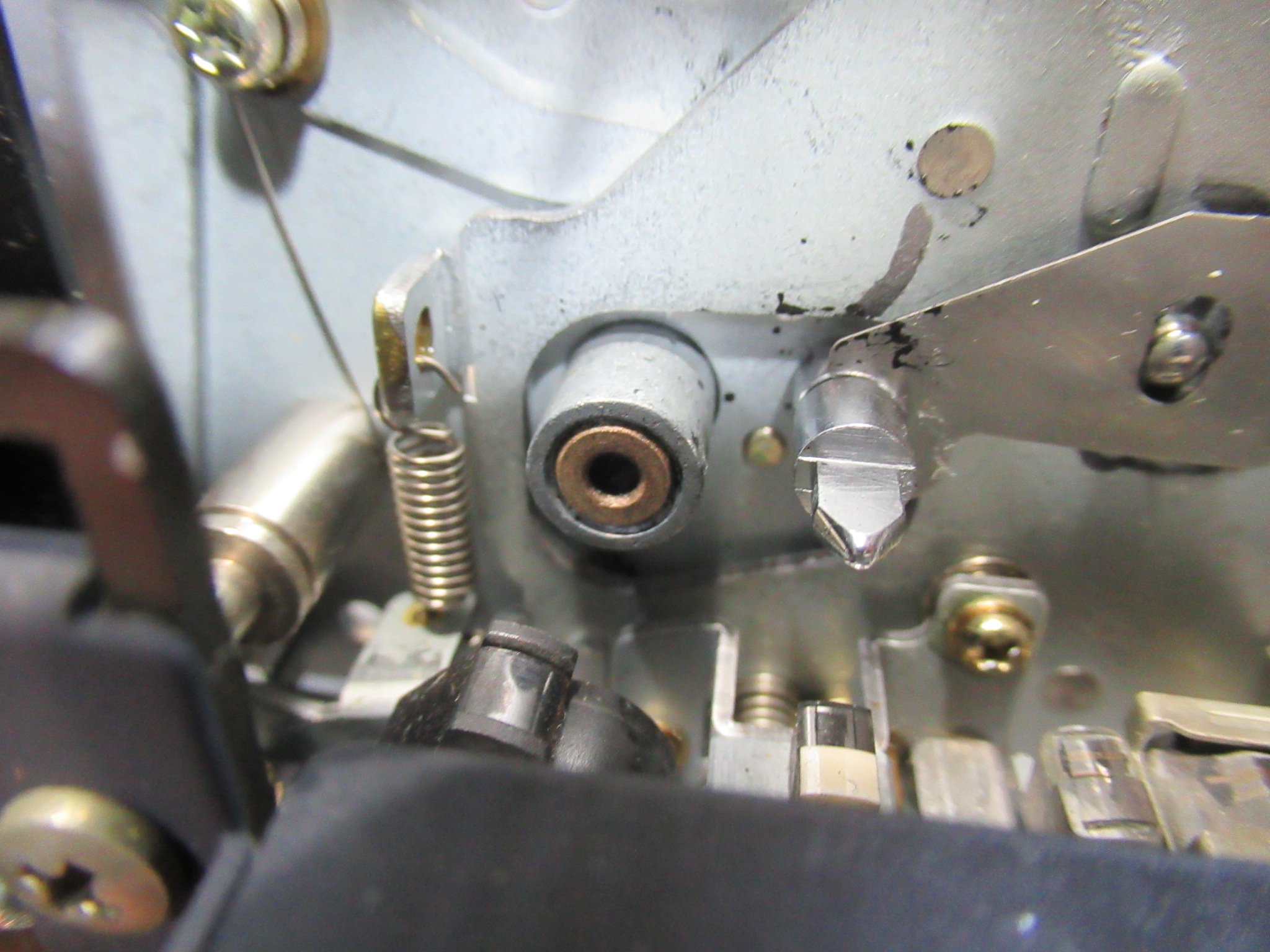

キャプスタンにグリスアップし、新しいベルトを掛けて組み立てます。

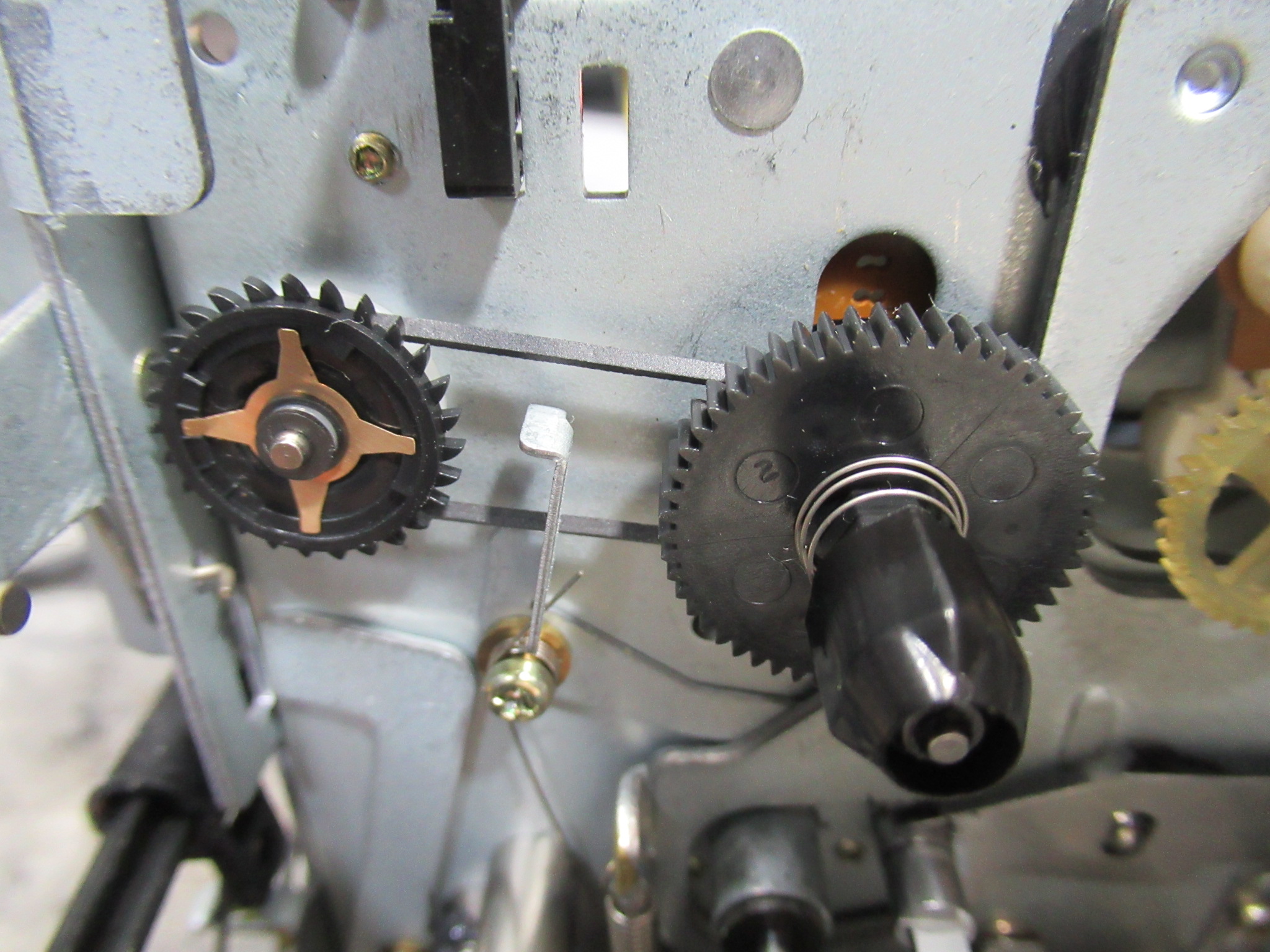

バックテンションベルトを取り付けます。
トレイ開閉を検知するスイッチ接点を磨きます。
メカを元に戻して動作確認を行います。

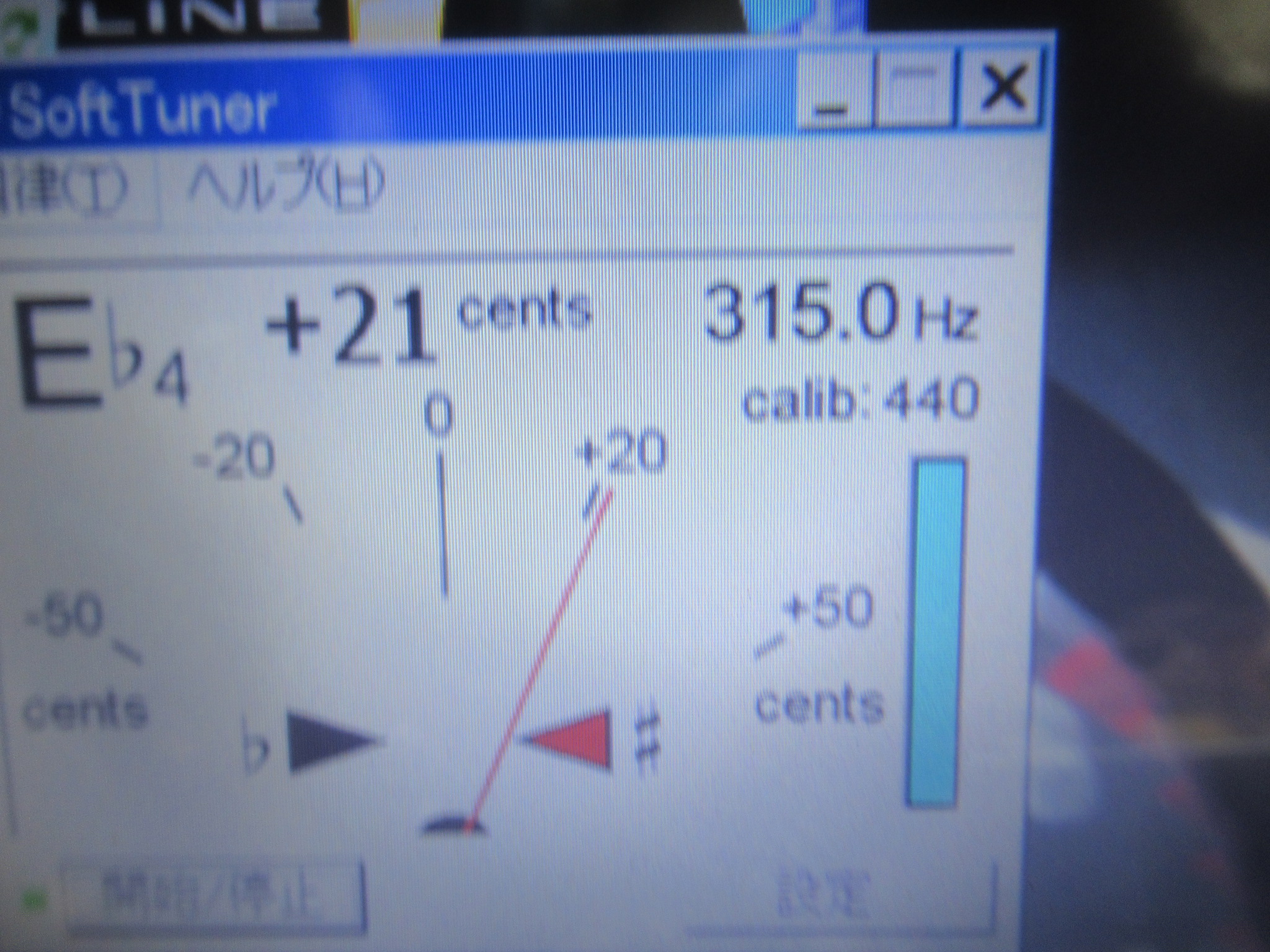

315Hzの信号が記録されたテープを再生し、速度を調整します。

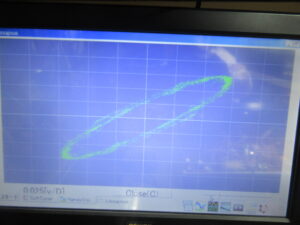

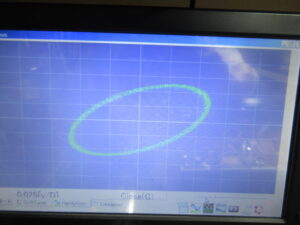

再生ヘッドのアジマスの調整を行います。
録音ヘッドのアジマスの調整を行います。
ナカミチはテープポジション別に録音レベル調整を行います。

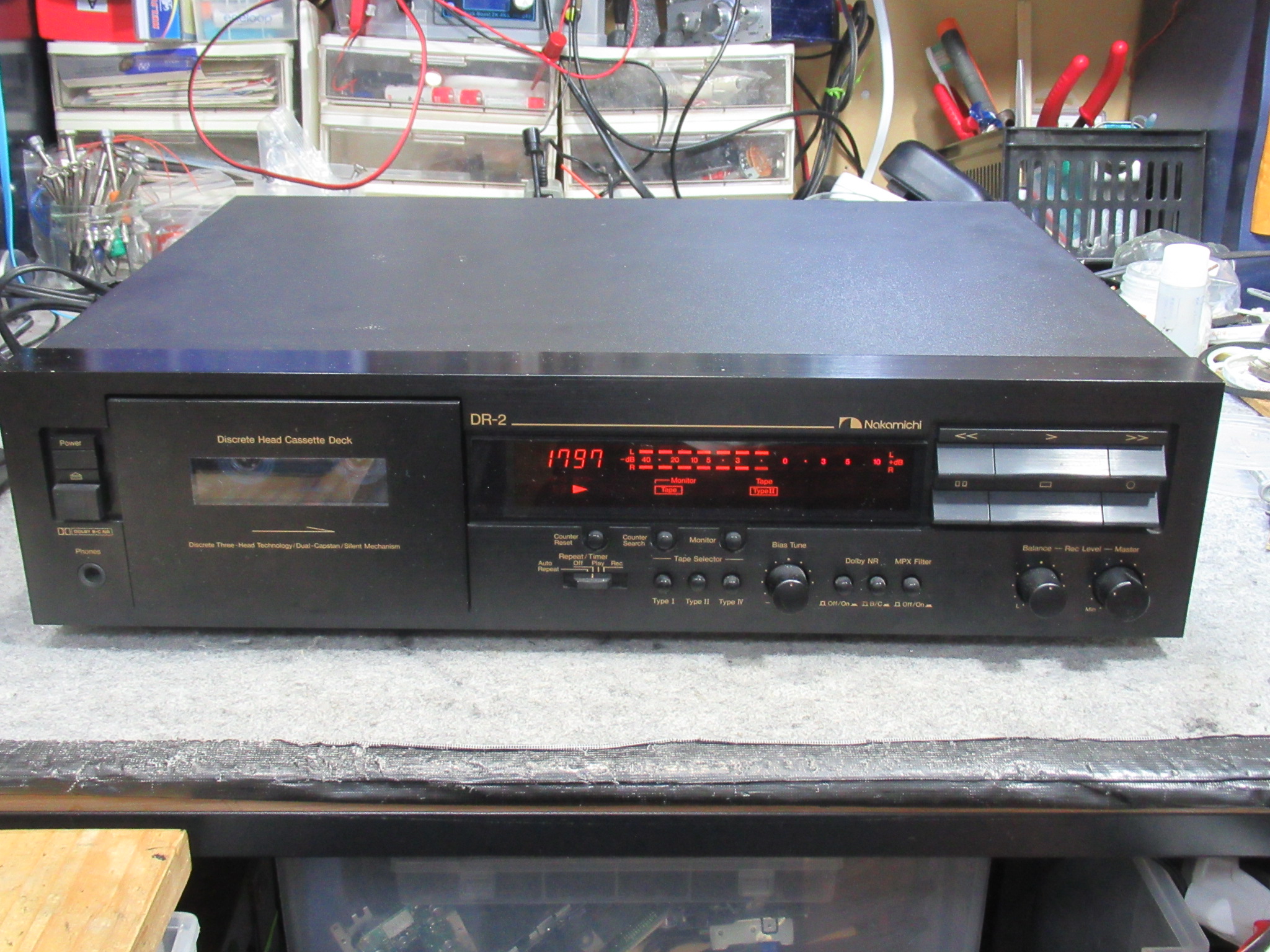

録再テストを行い、修理完了です。
