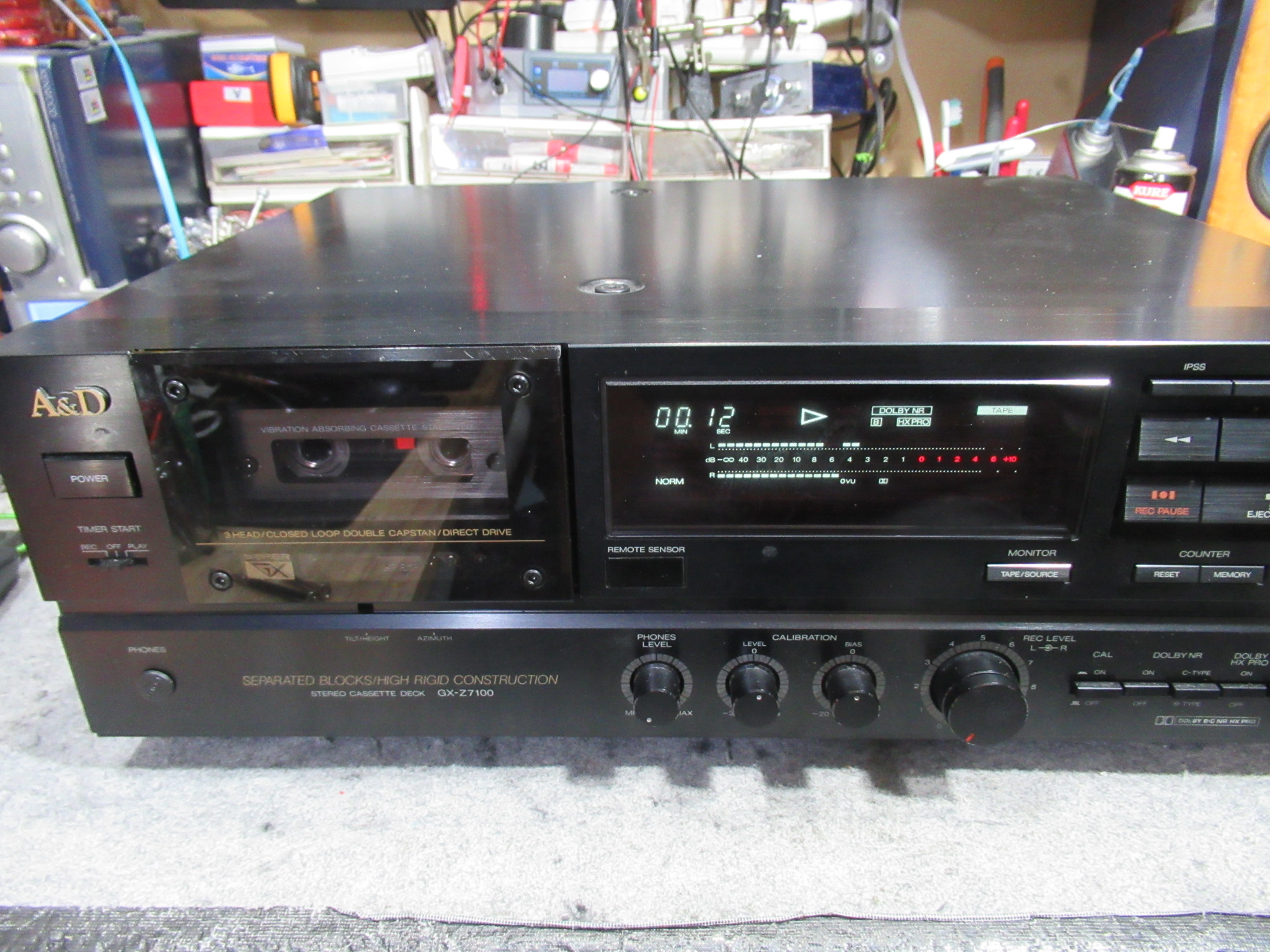

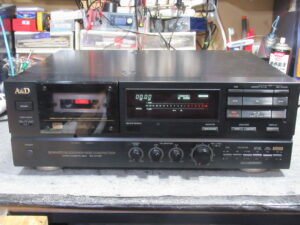

A&D製3ヘッドデュアルキャプスタンカセットデッキ、GX-Z7100の修理依頼をいただきました。
8年ほど前に当店で整備した機体ですが、テープ走行に難があるとのことです。

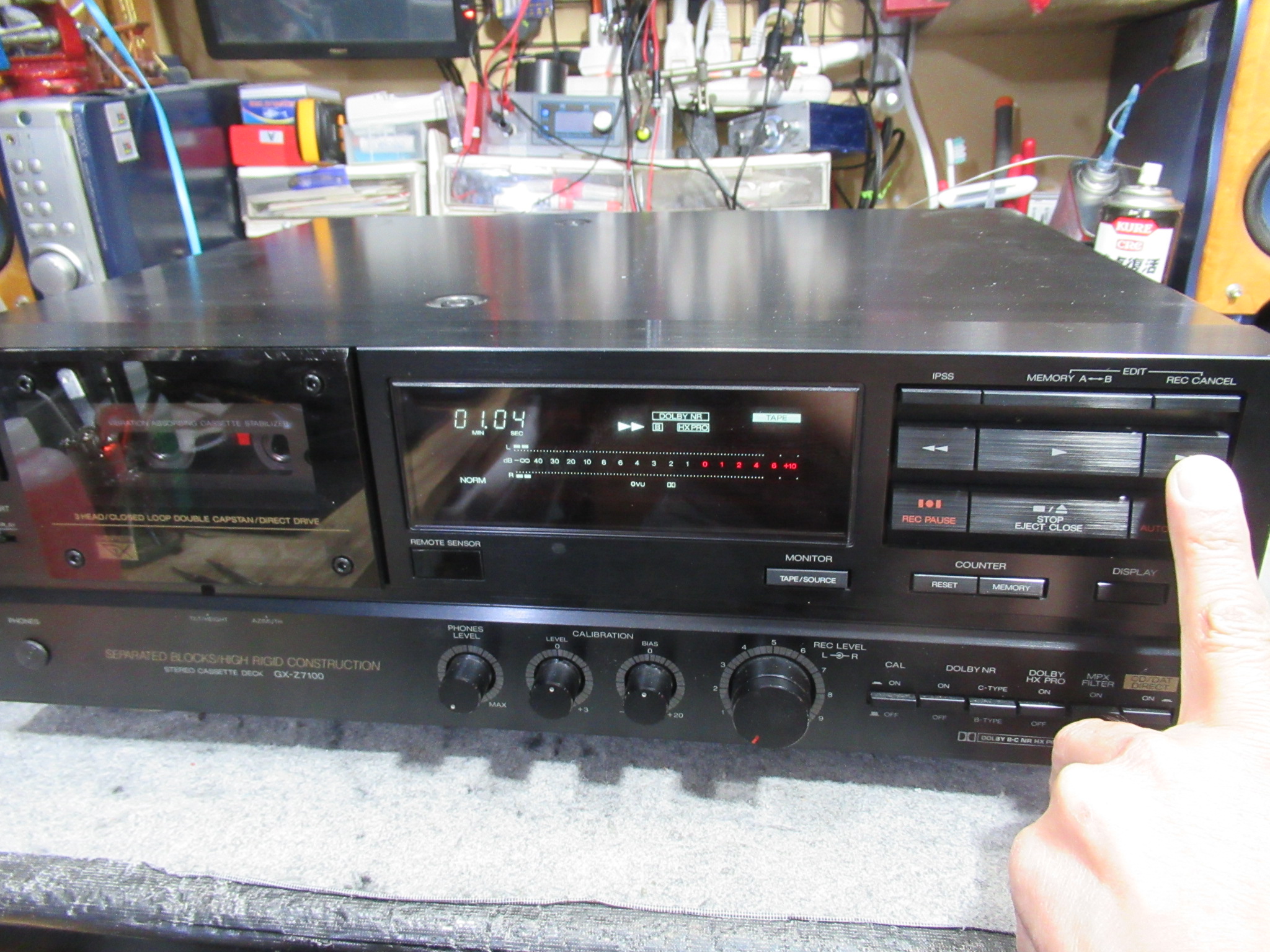

再生は可能ですが、早送り巻き戻しが低速です。状況から、アイドラーゴム劣化のようです。

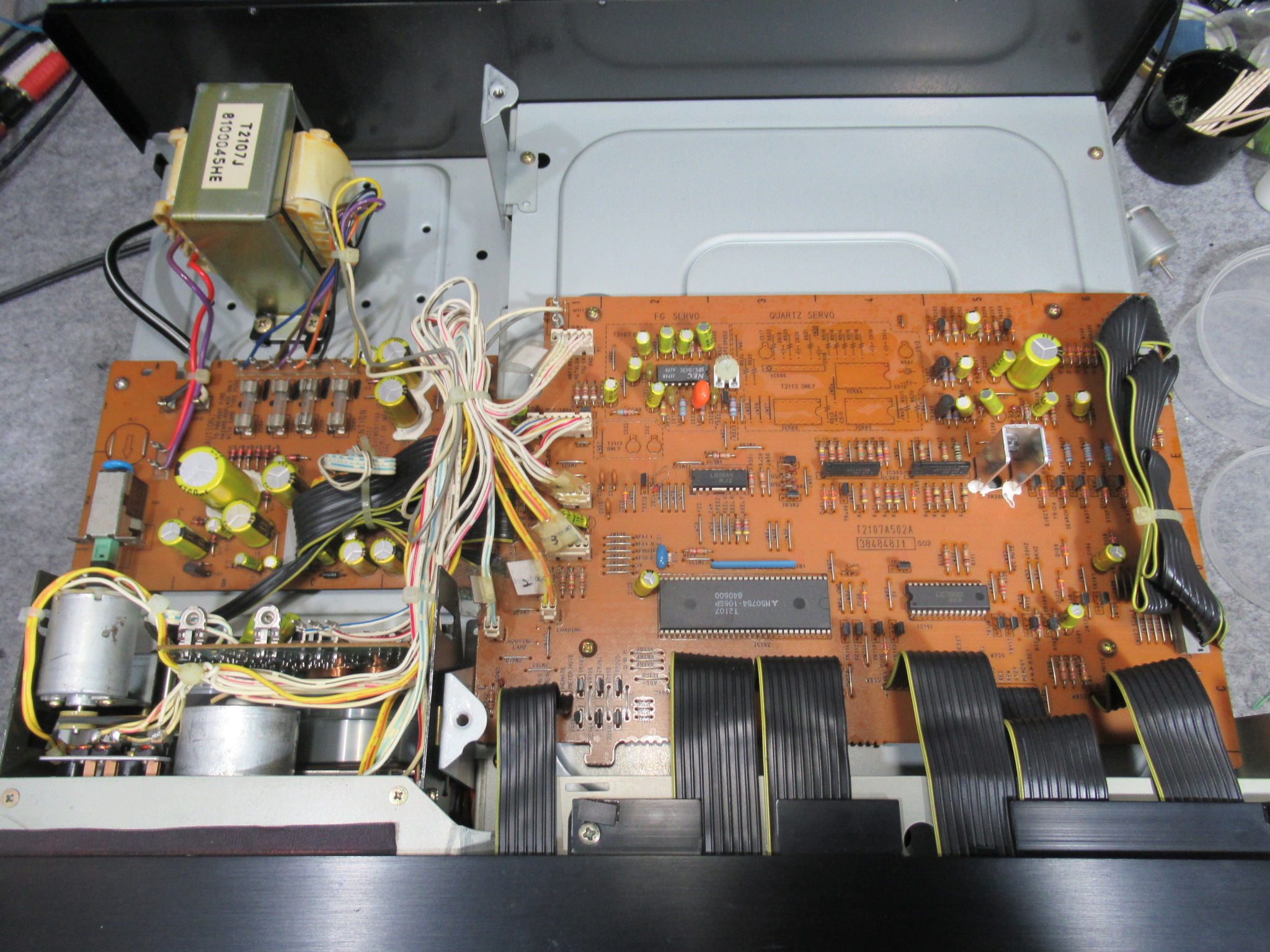

カバーを開けて、フロントパネルと底板を取り外します。
メカを取り出して分解を進めます。

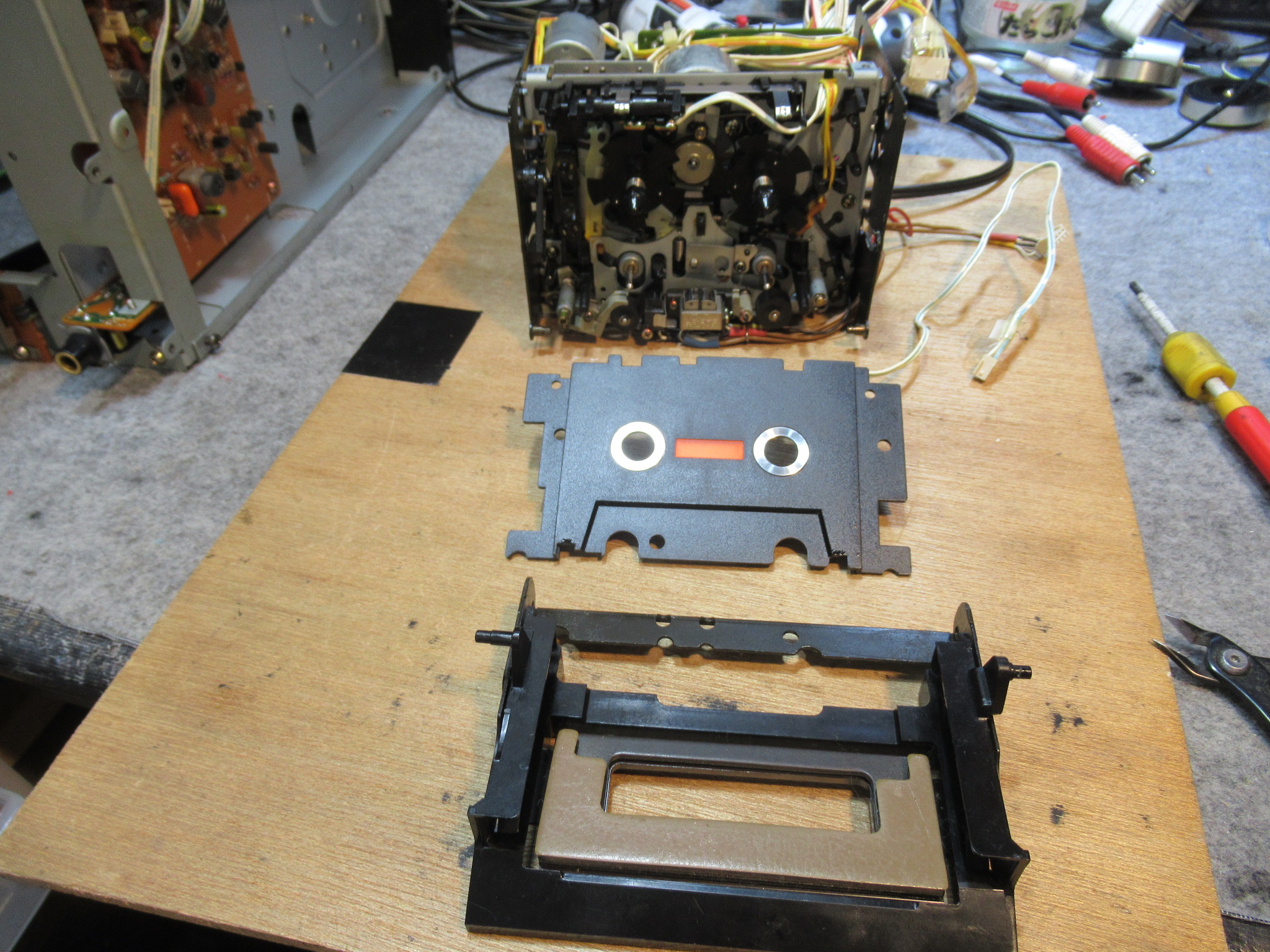

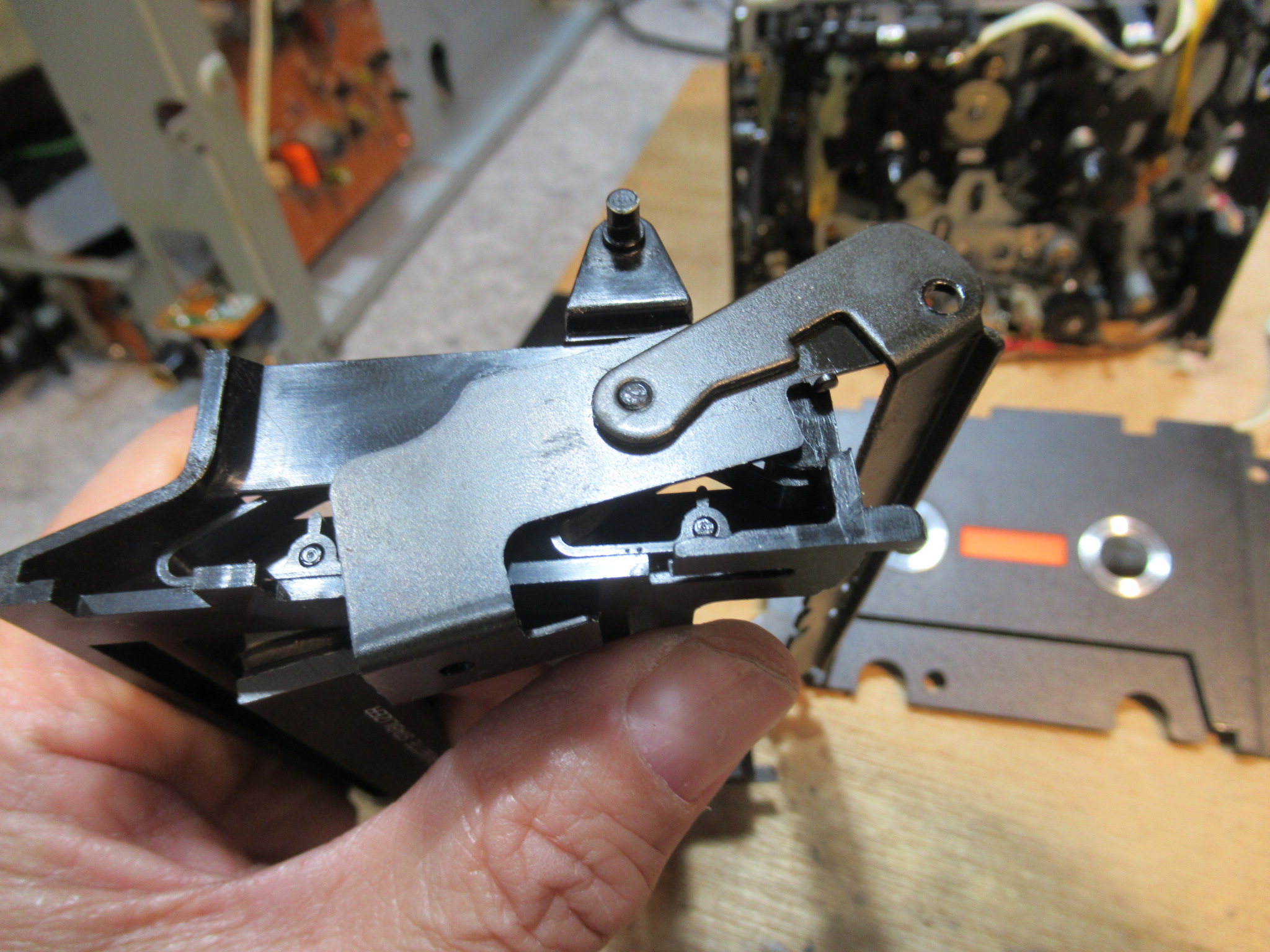

ホルダー両脇には、カセットを押さえ付けるバネが内蔵されていますので、変形の無いことを確認します。

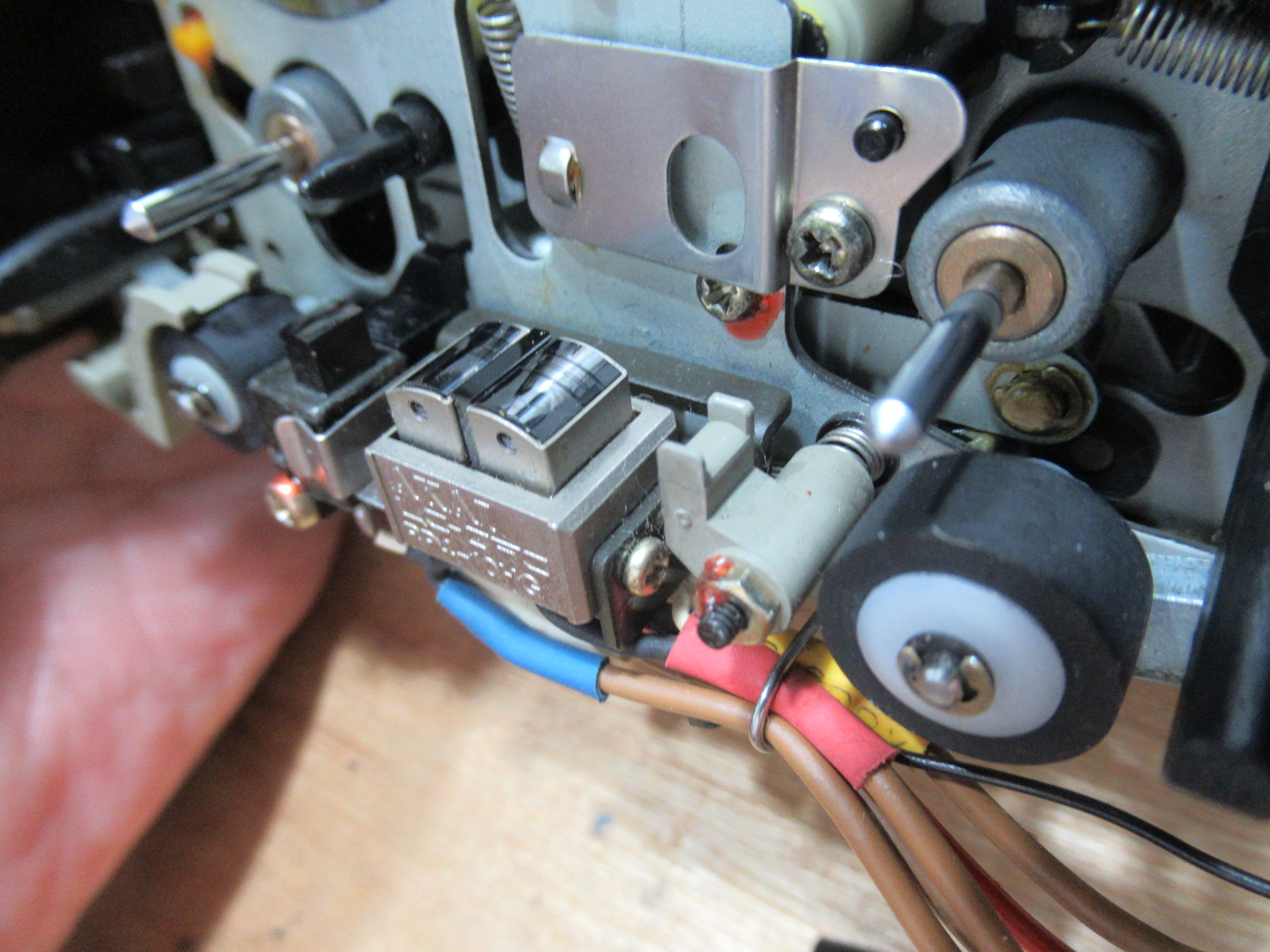

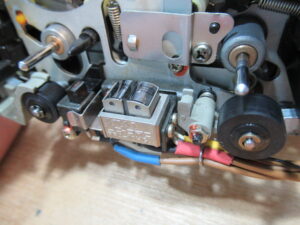

劣化しているピンチローラーを交換しました。

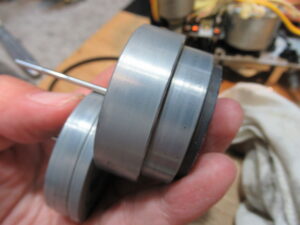

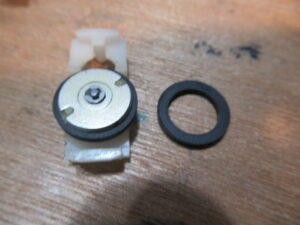

アイドラーゴムを交換します。

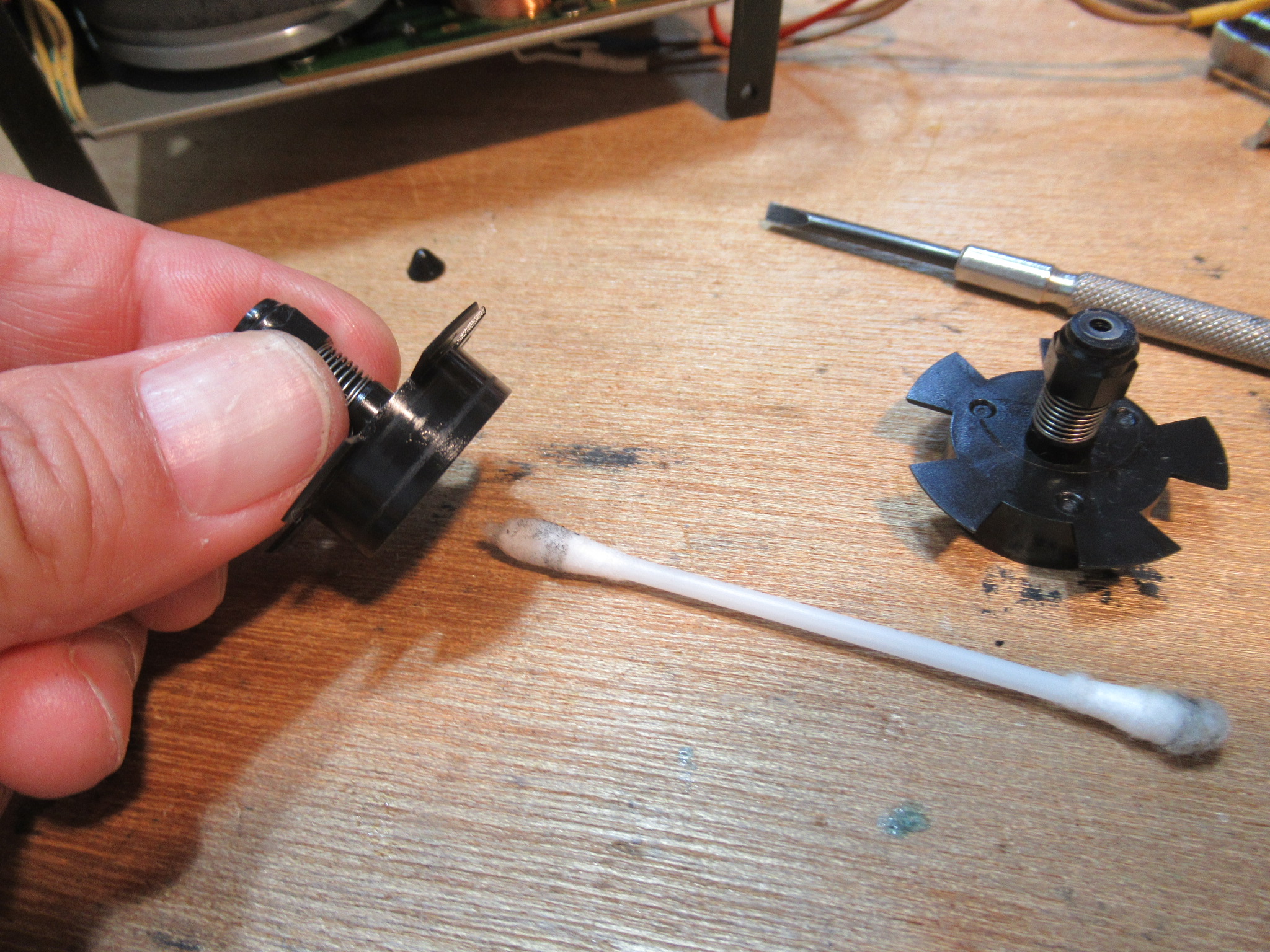

ゴムリングが接する面を清掃します。

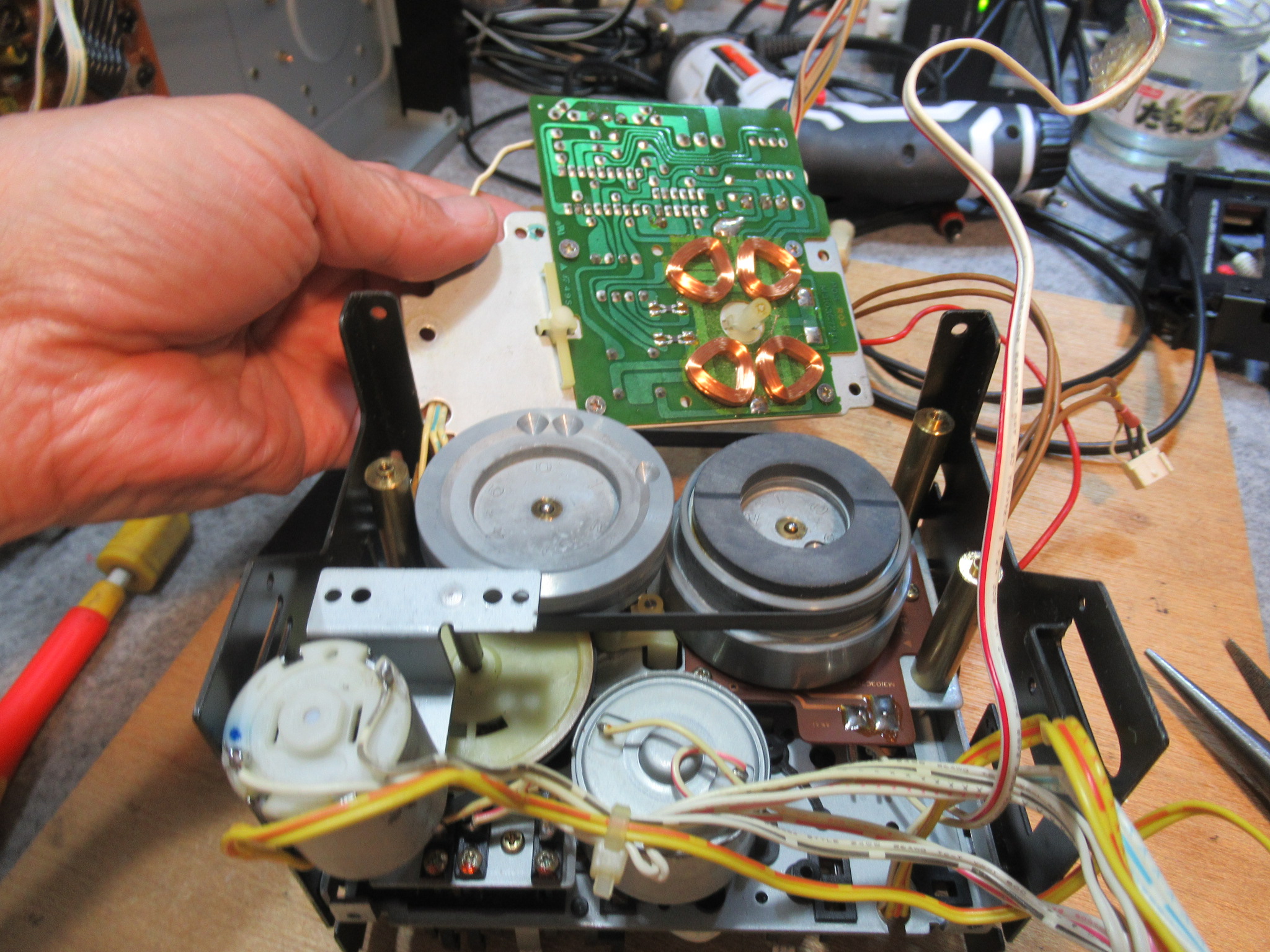

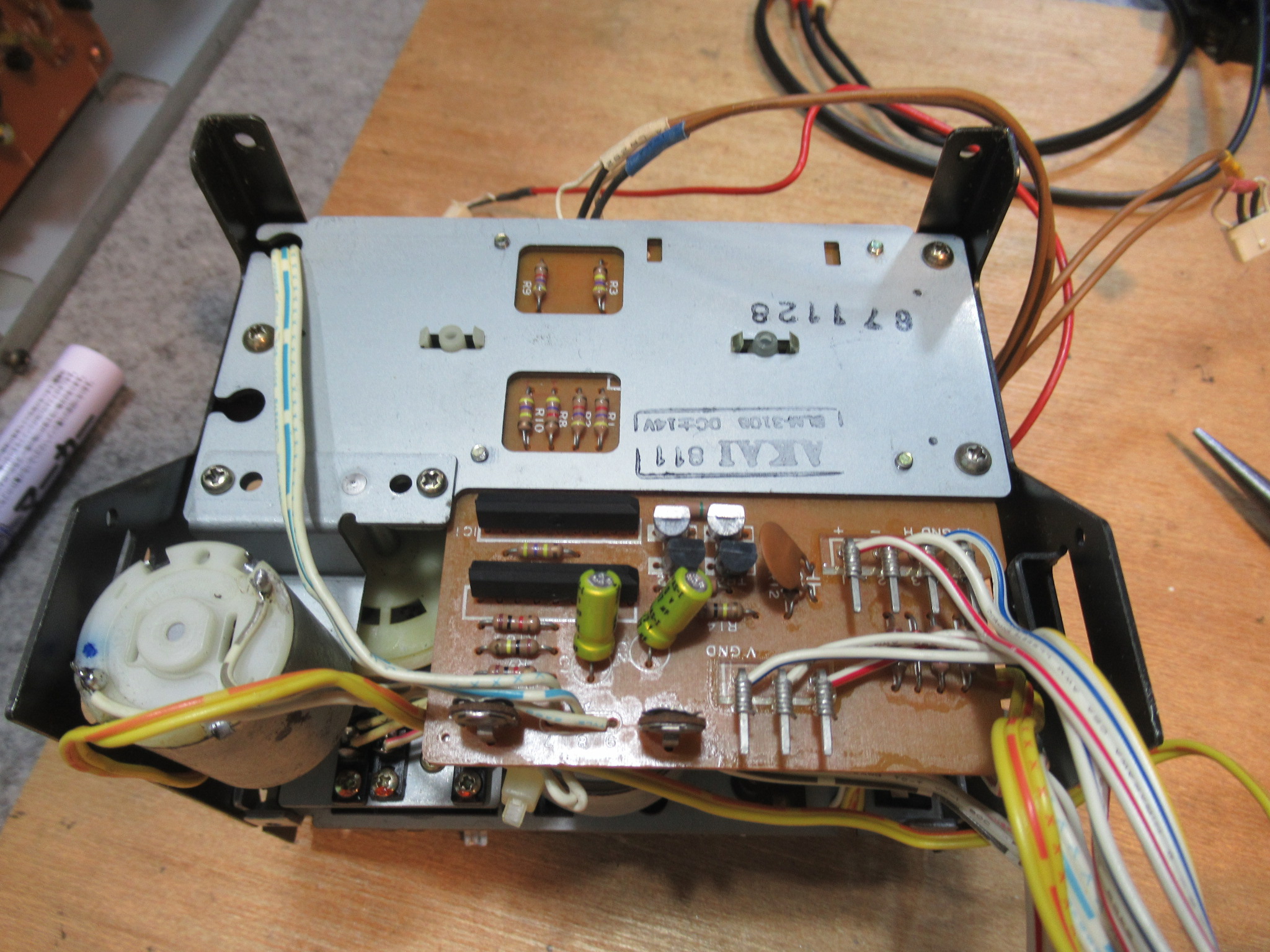

背面から分解していきます。

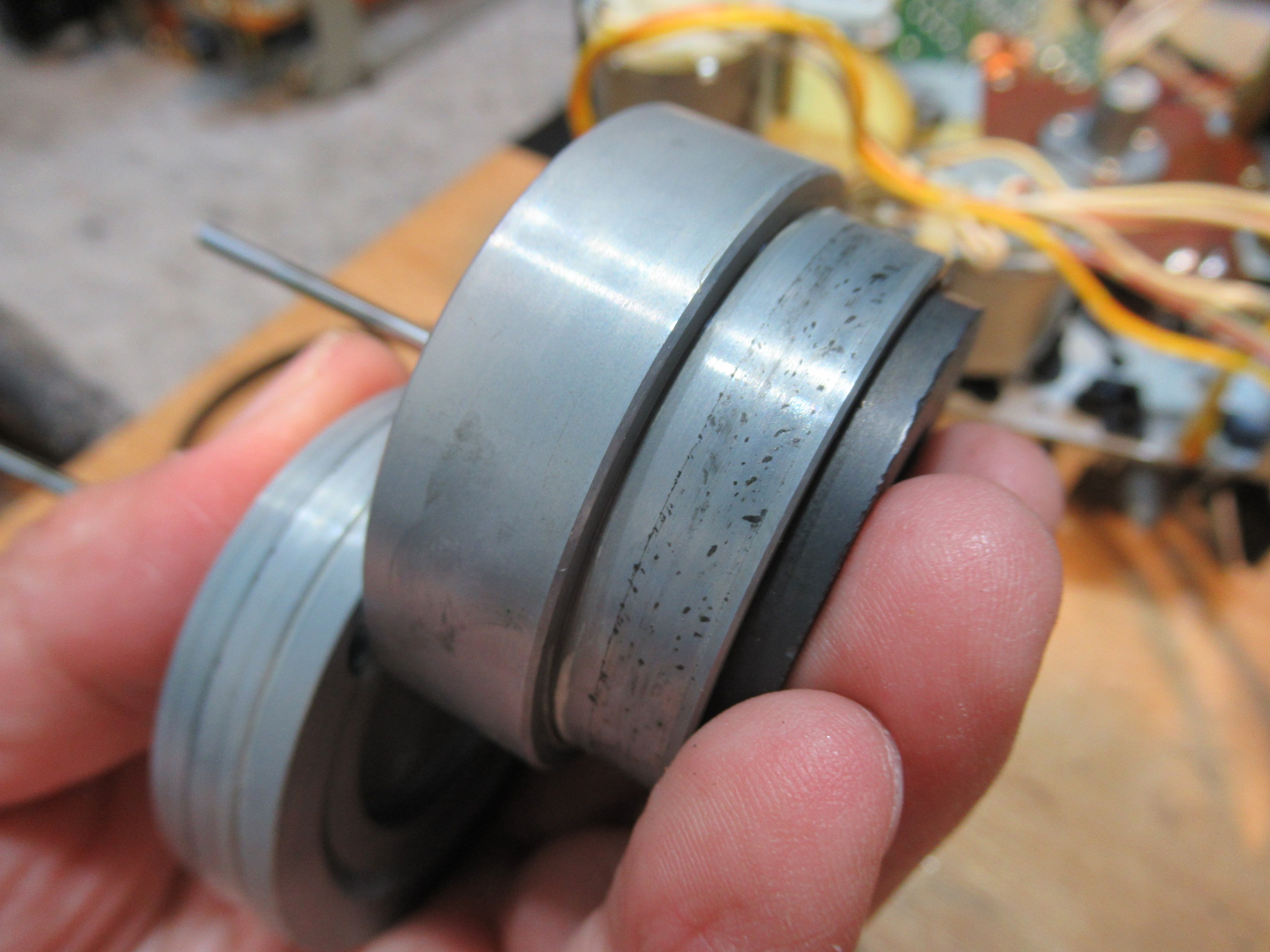

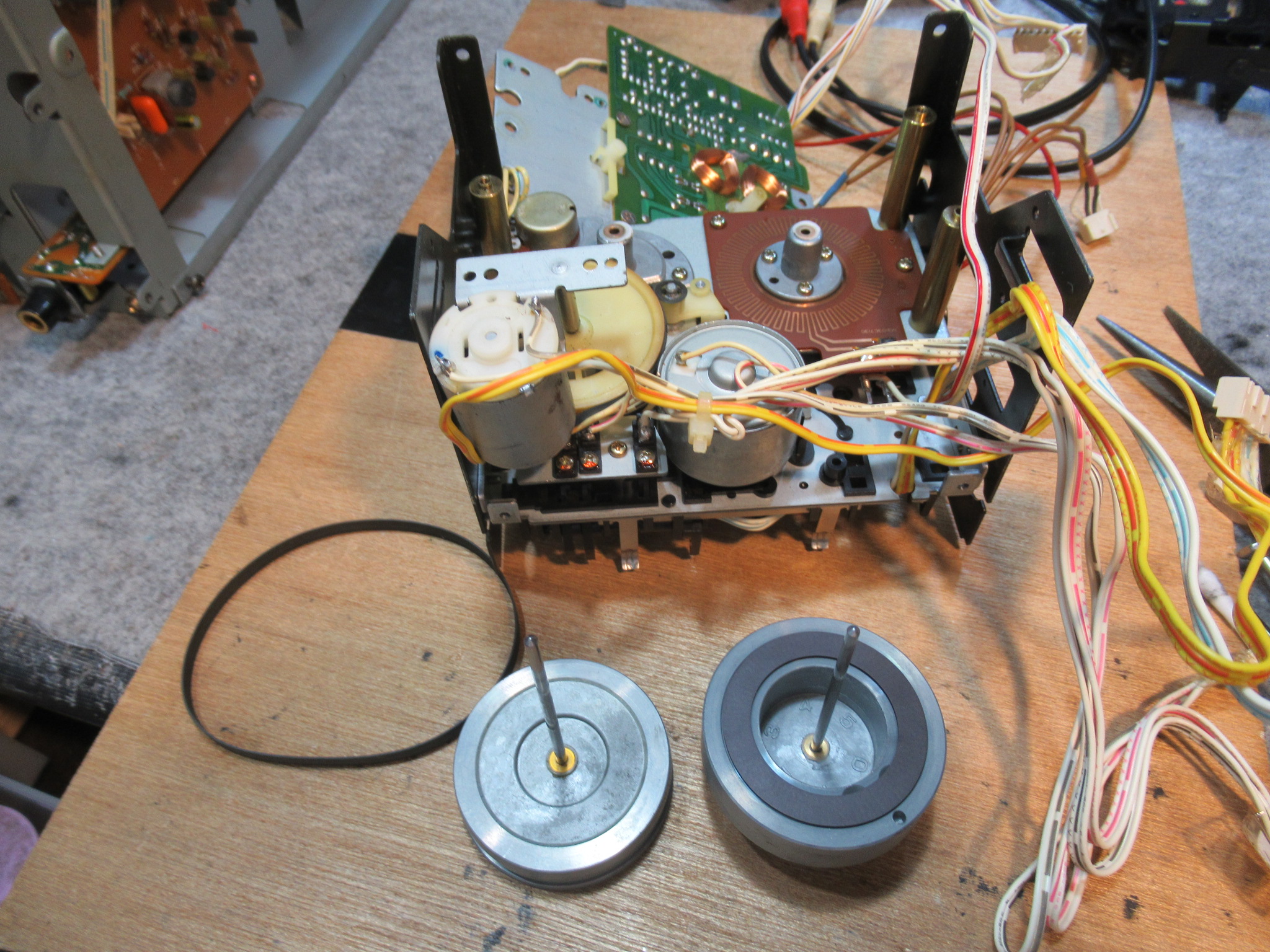

ベルトの当たり面を清掃します。

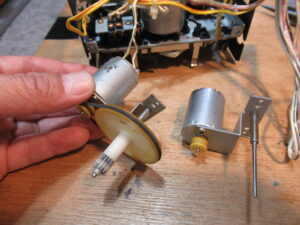

異音を発していたカムモーターを交換します。

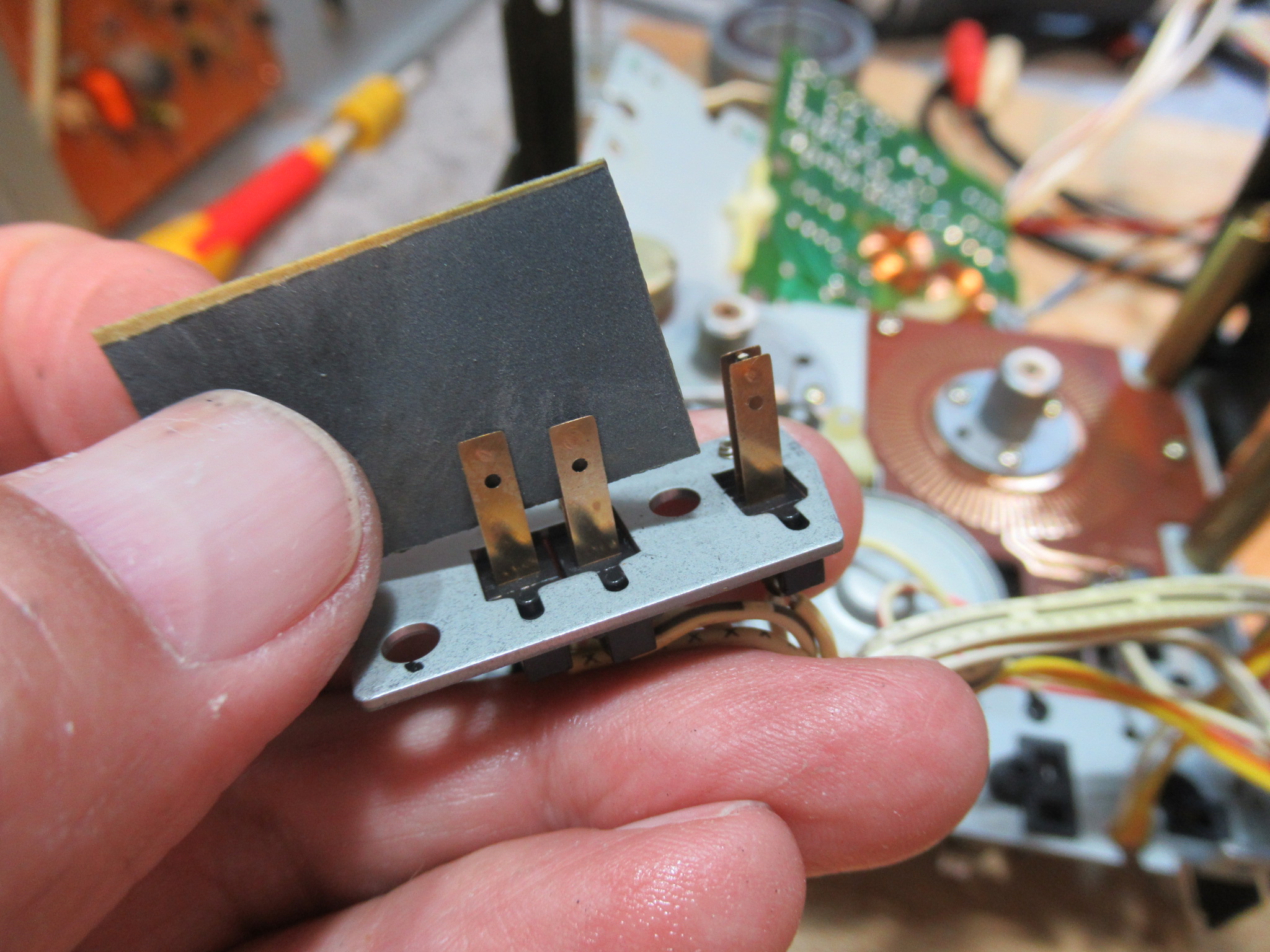

オートセレクタ用スイッチ接点を磨きます。

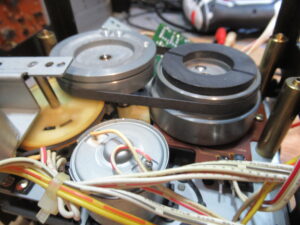

新しいベルトを掛けて組み立てます。

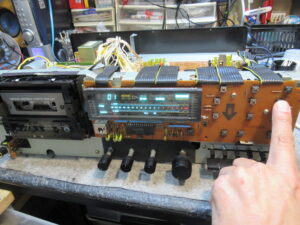

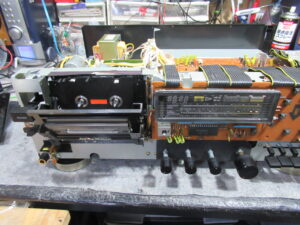

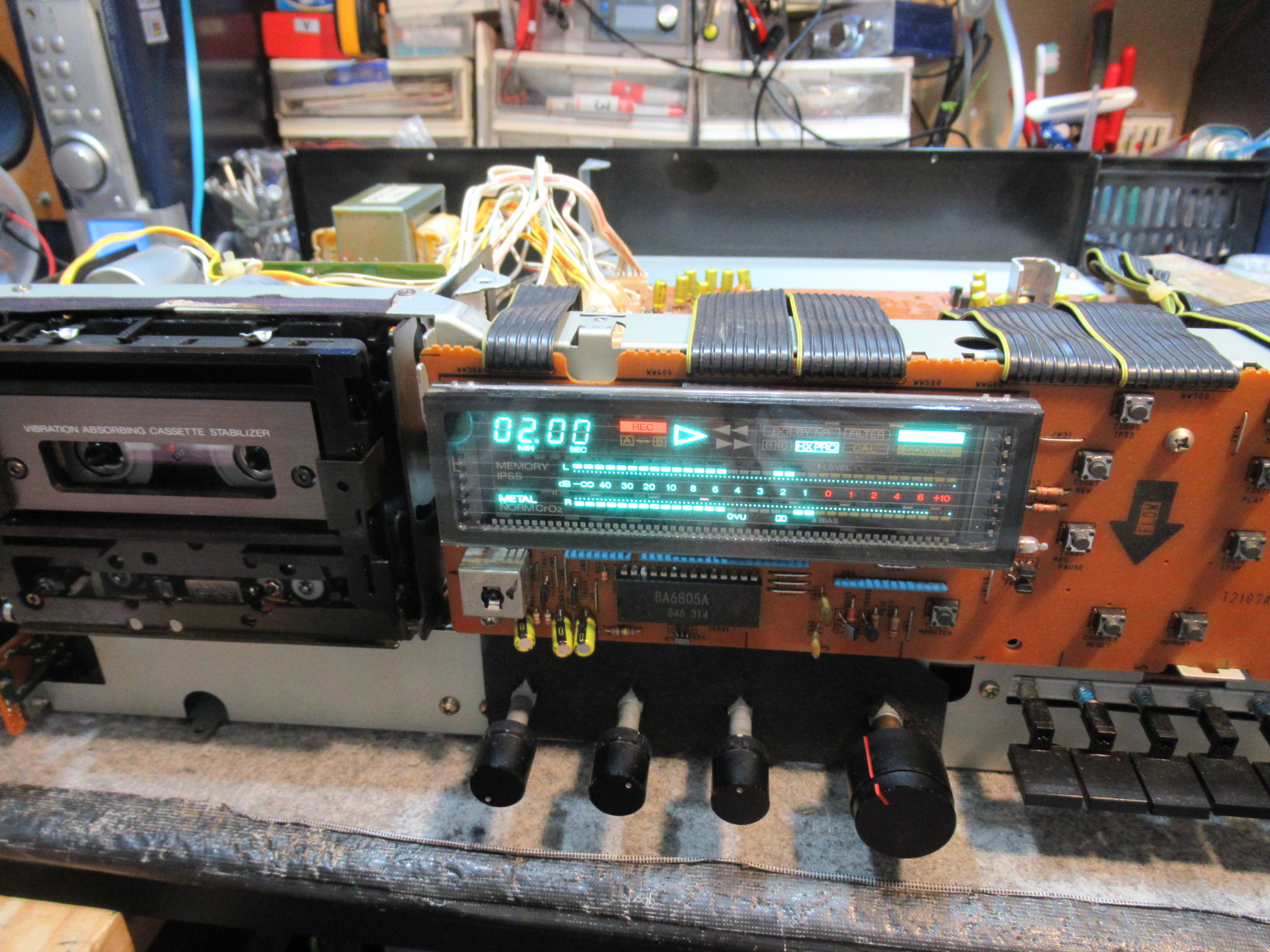

本体に組み込んで動作確認を行います。

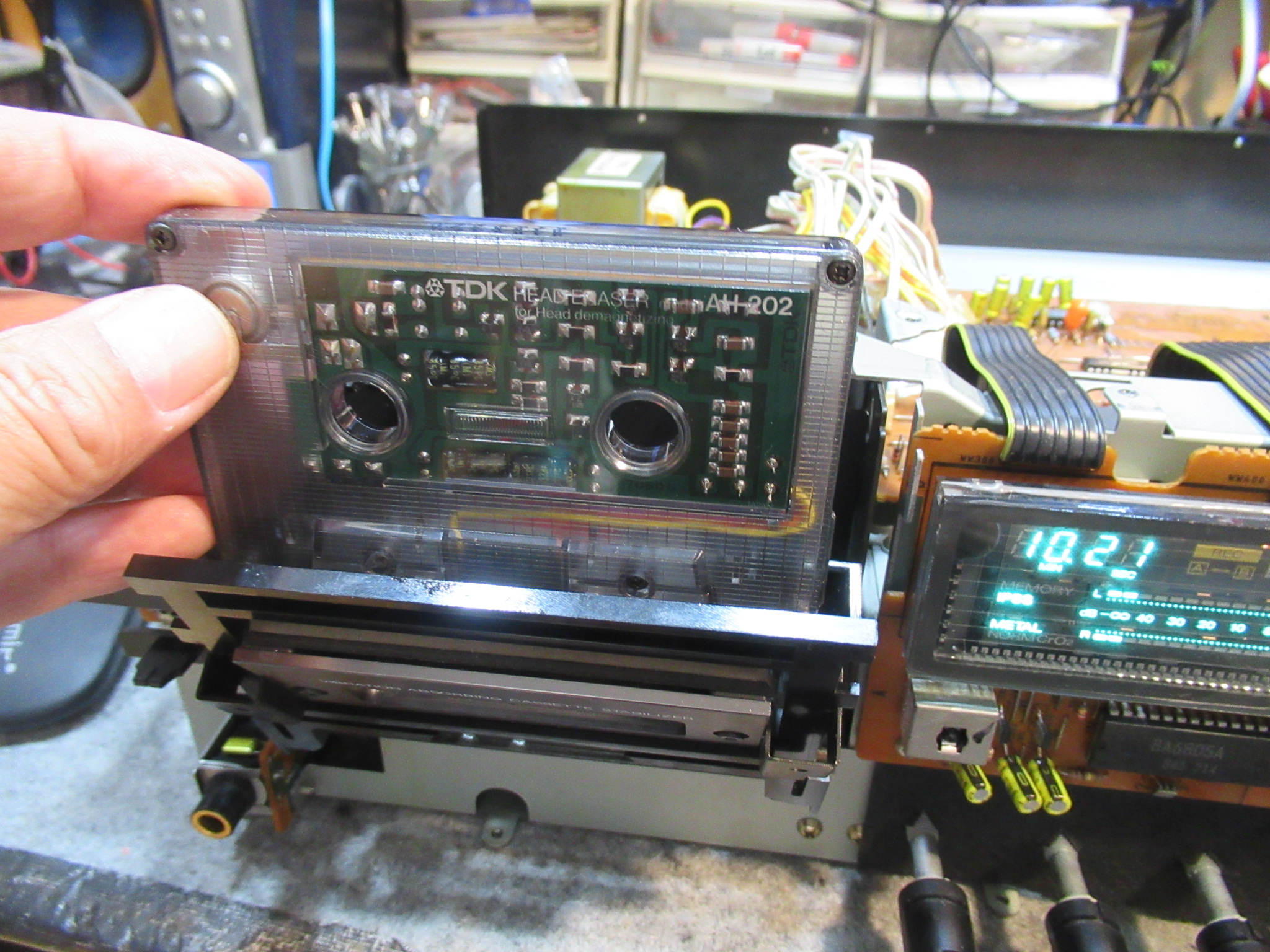

ヘッドの消磁を行います。

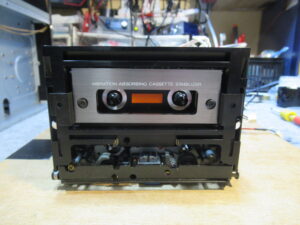

ミラーカセットを用いてテープの走行状態を目視点検します。

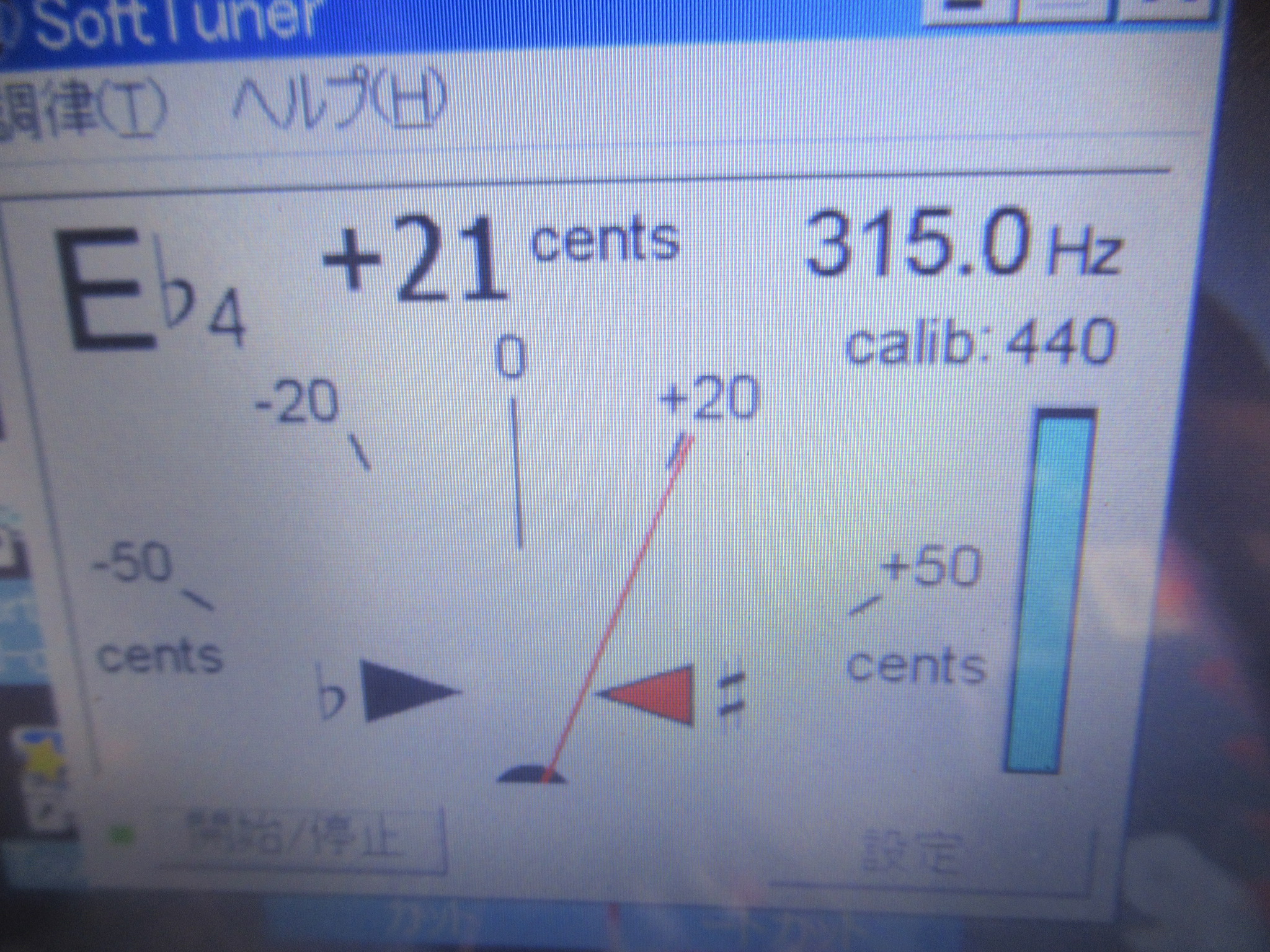

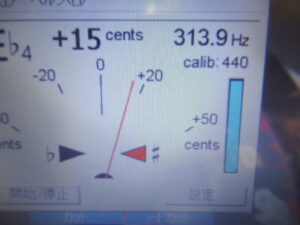

315Hzの信号が記録されたテープを再生し、速度を合わせます。

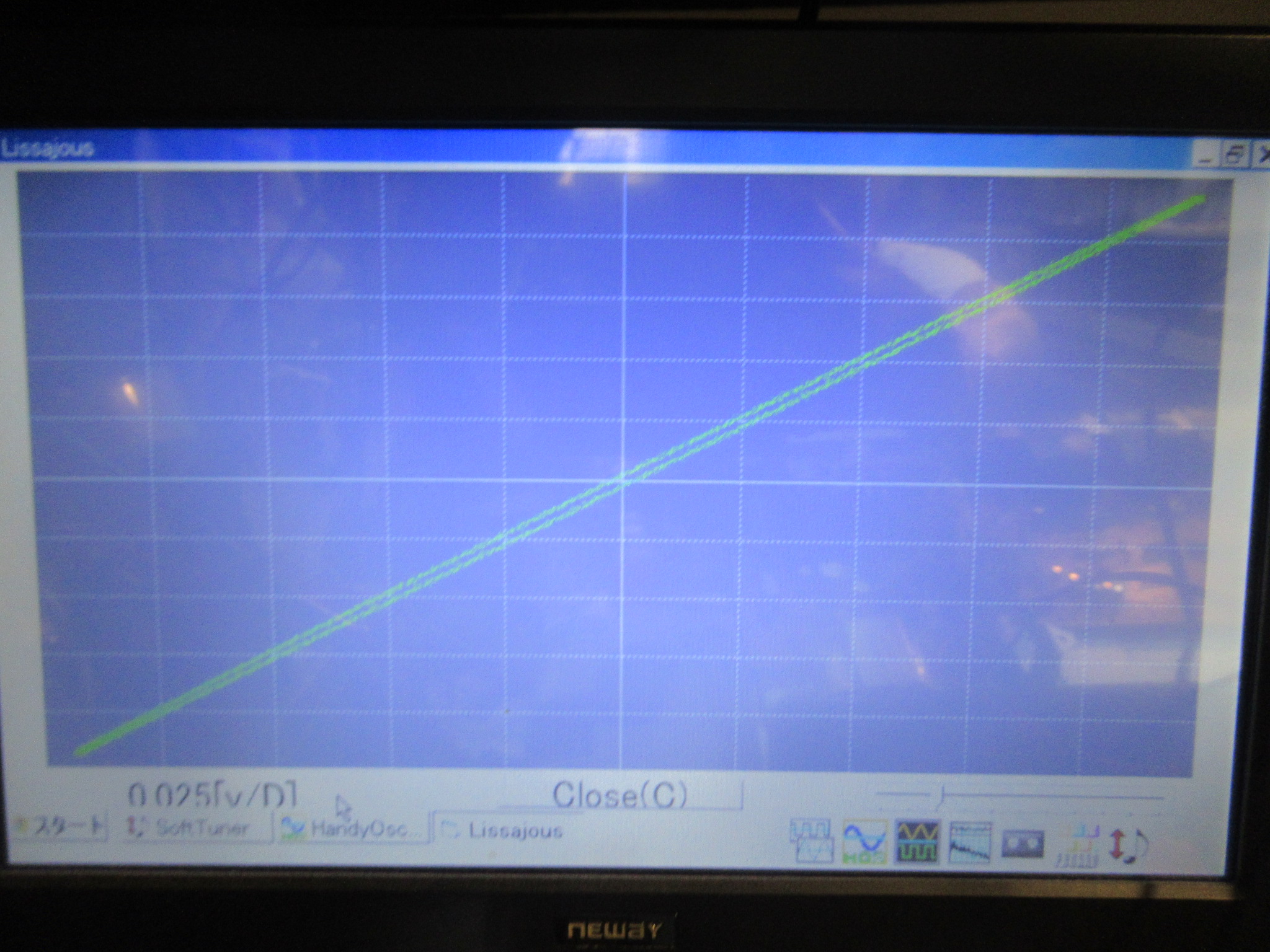

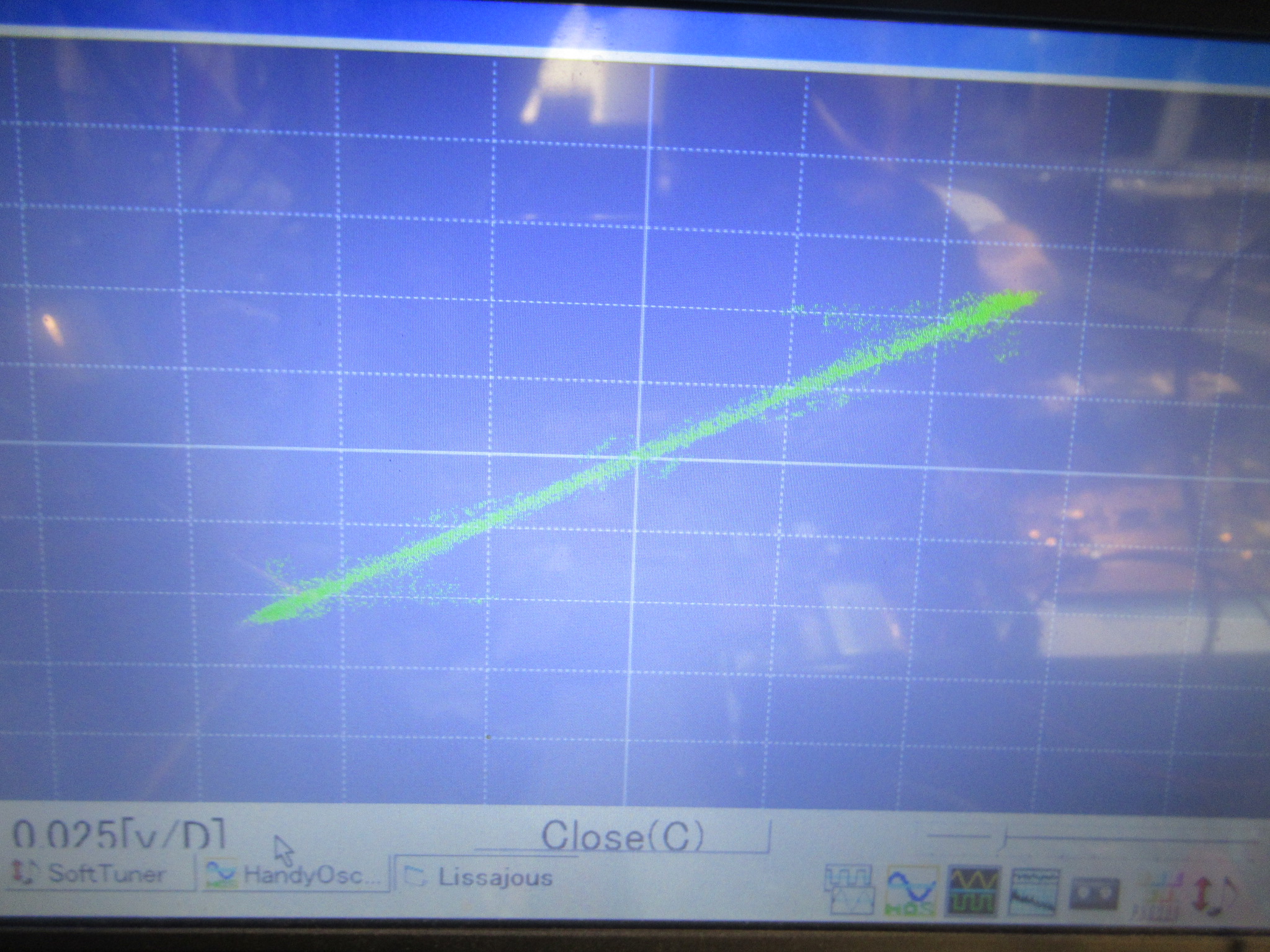

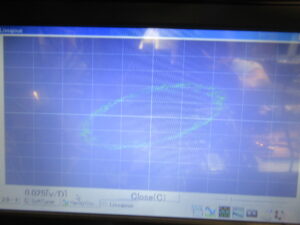

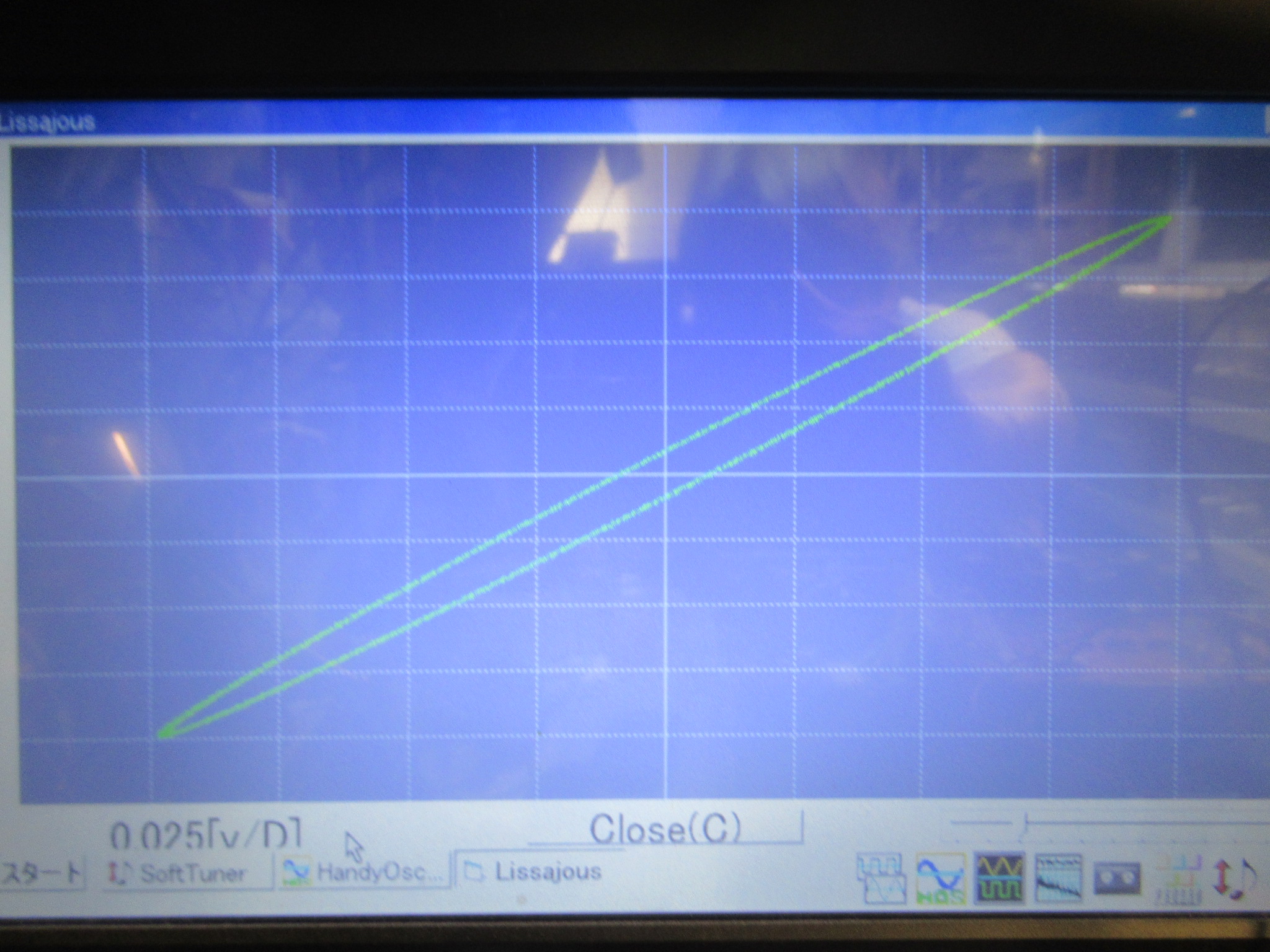

ヘッドアジマスの調整を行います。
再生バランスの確認を行います。

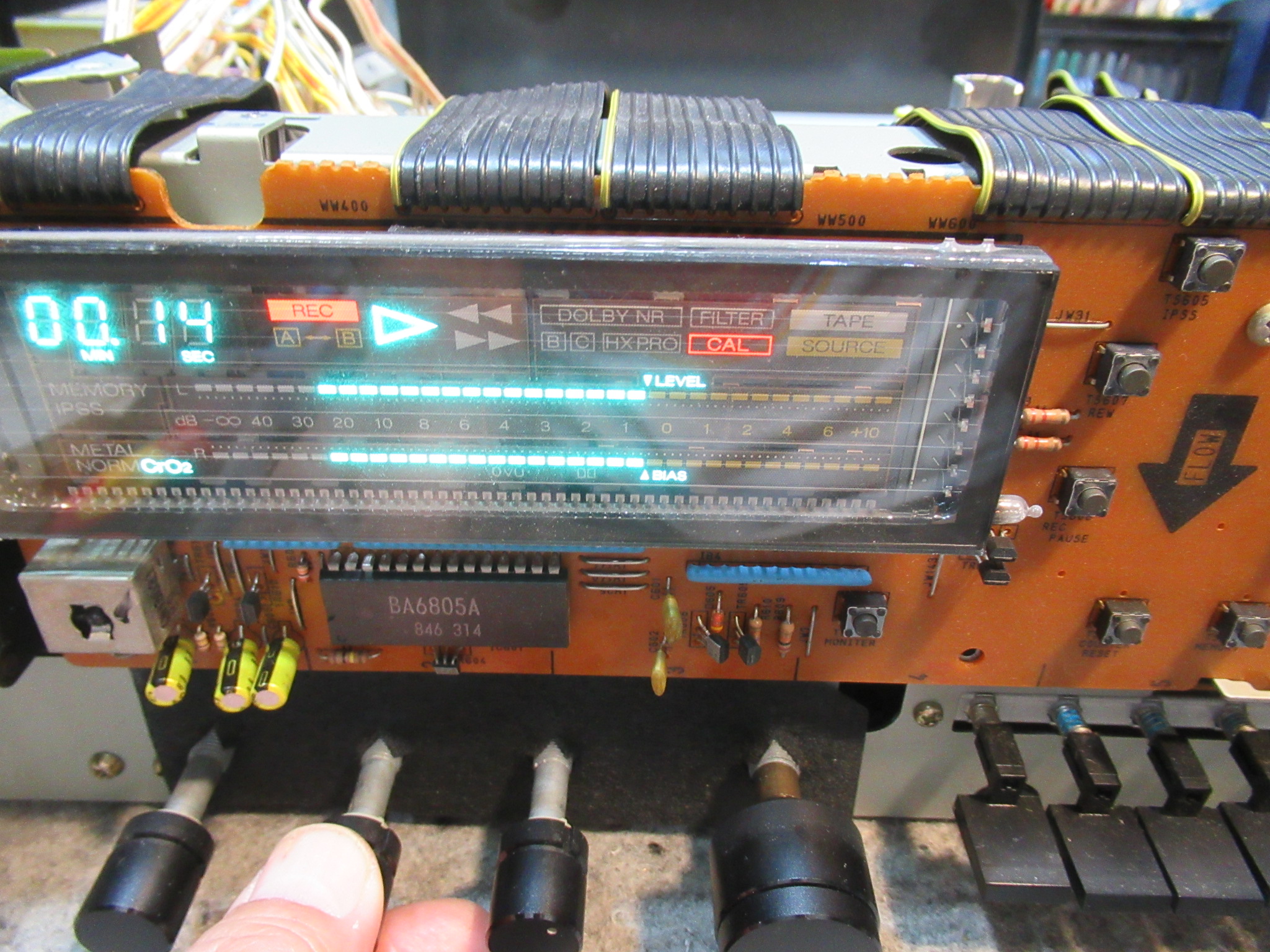

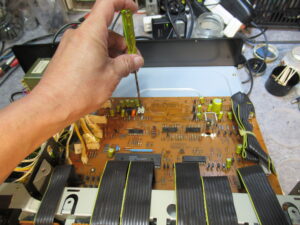

バイアスキャリブレーション後に録再バランス調整を行います。
テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
