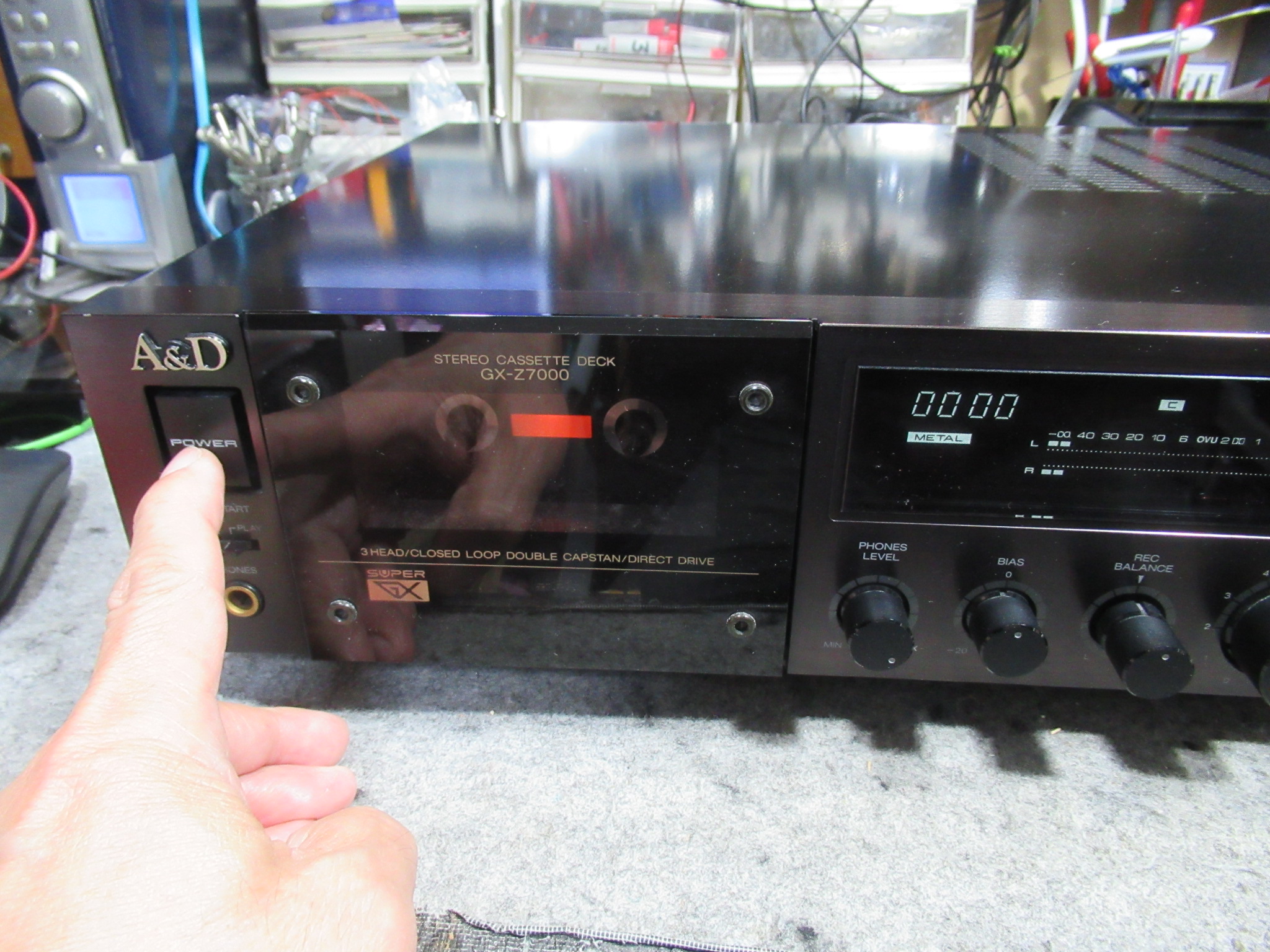

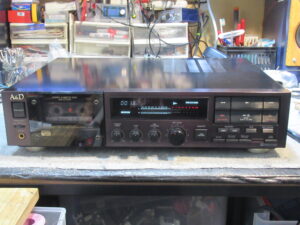

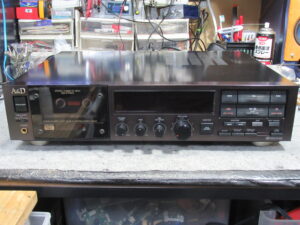

A&Dの３ヘッドデュアルキャプスタンカセットデッキ、GX-Z7000の修理依頼をいただきました。
オーナー様が学生時代にアルバイトして入手されたという思い入れのある機器とのことですが、10年ほど前に故障してしまったようです。

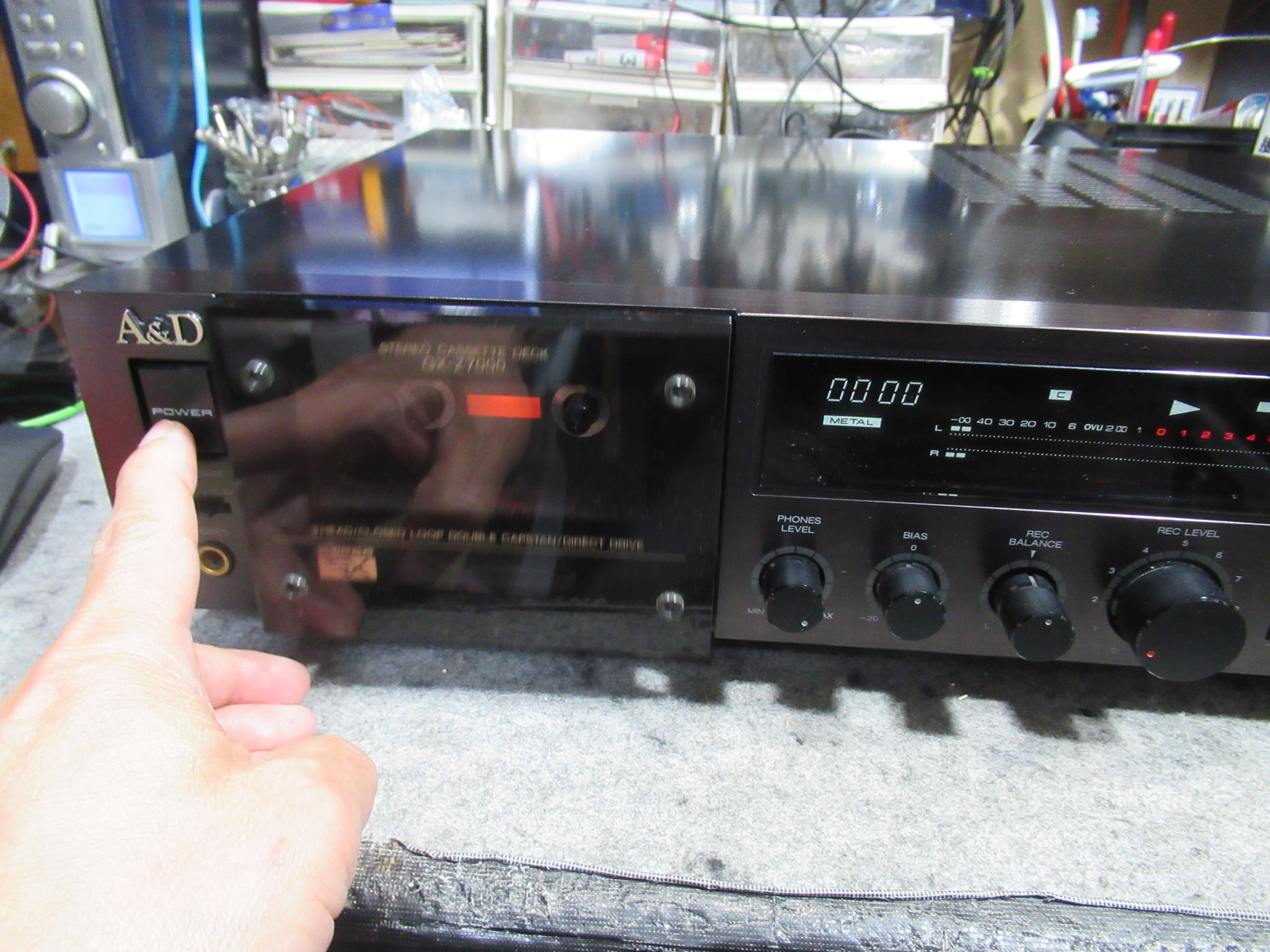

電源を入れると、勝手にトレイが開いたと思ったらすぐに閉まって、その後は延々とモーター音が鳴り続けます。

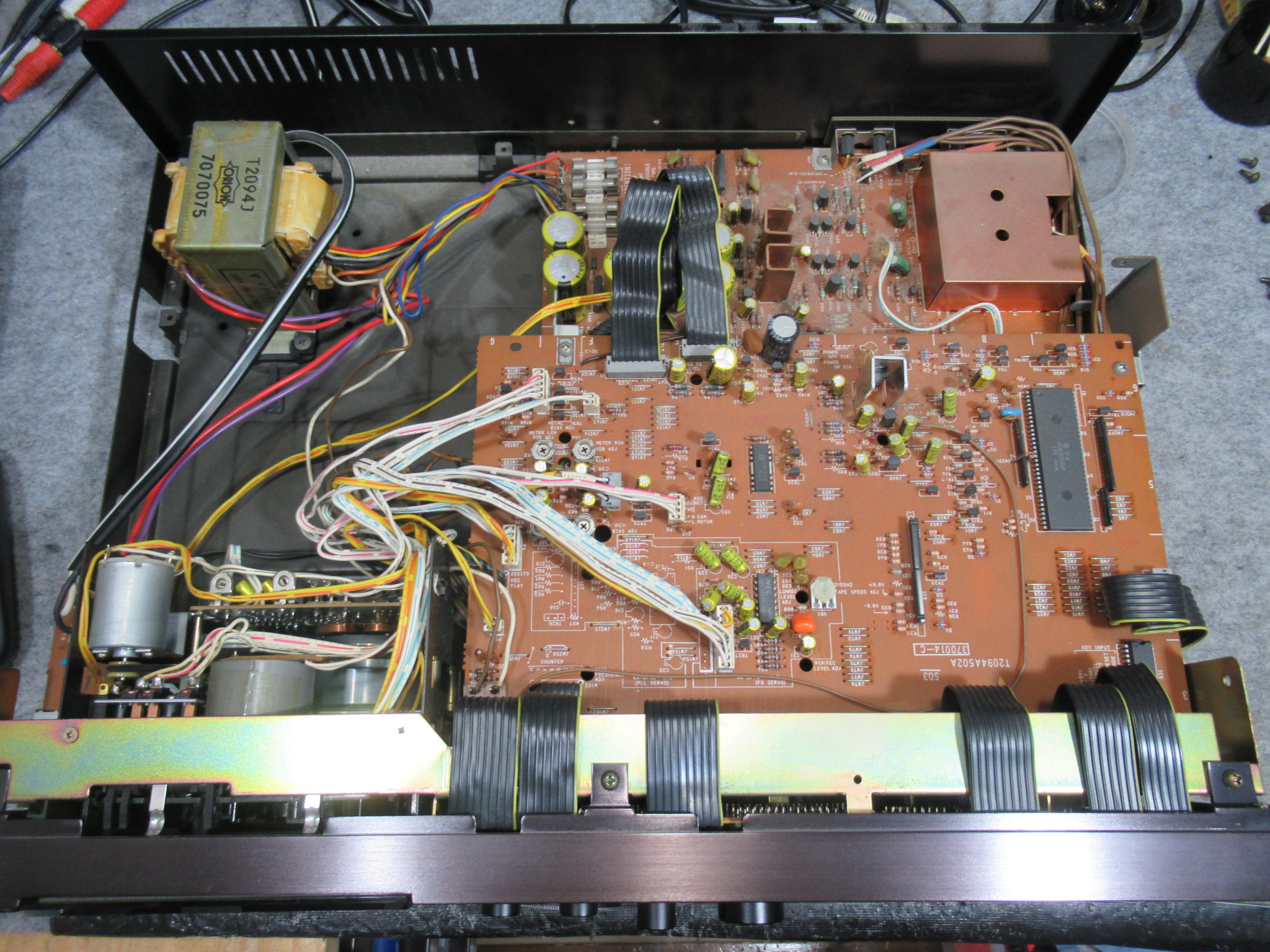

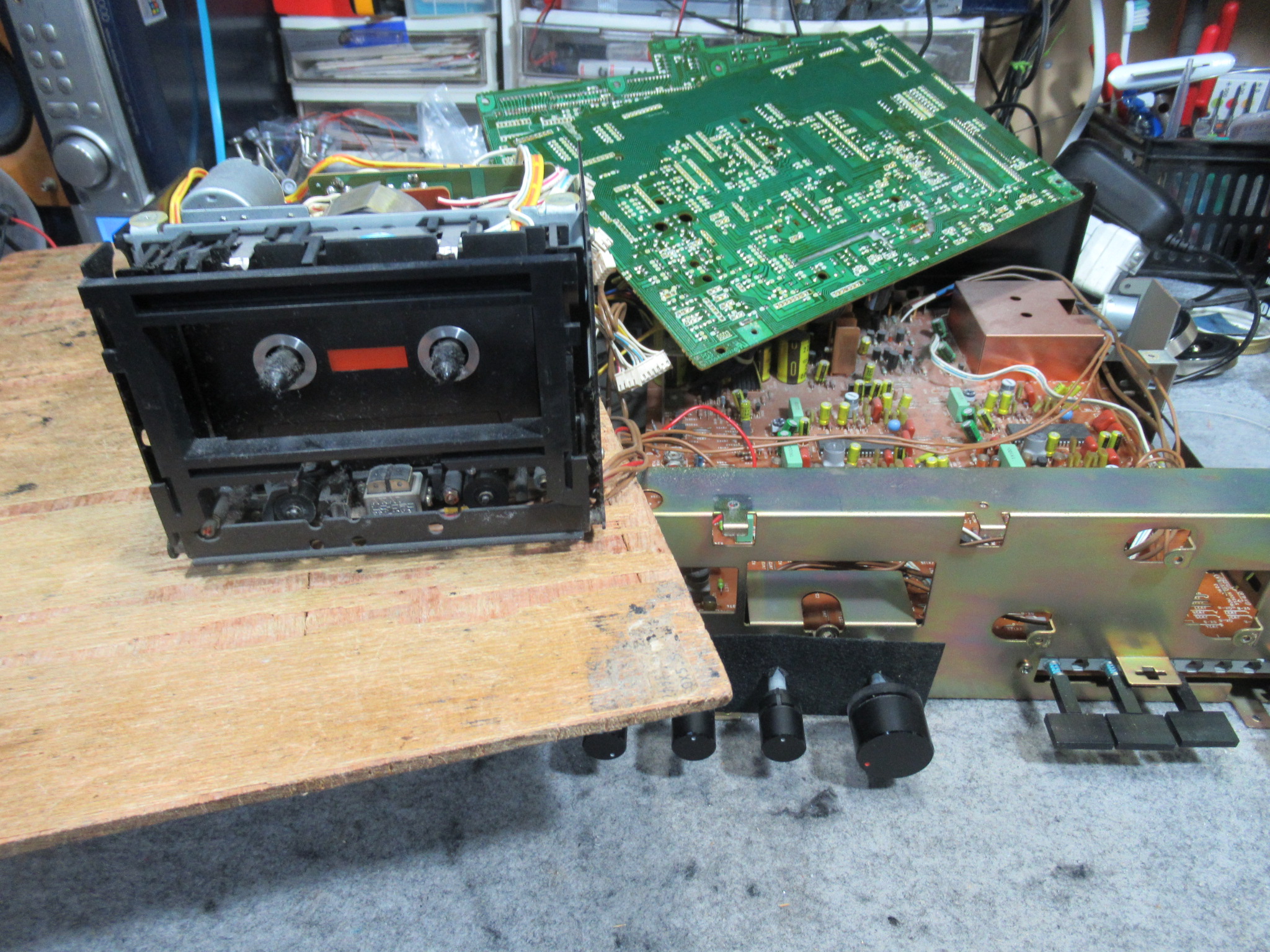

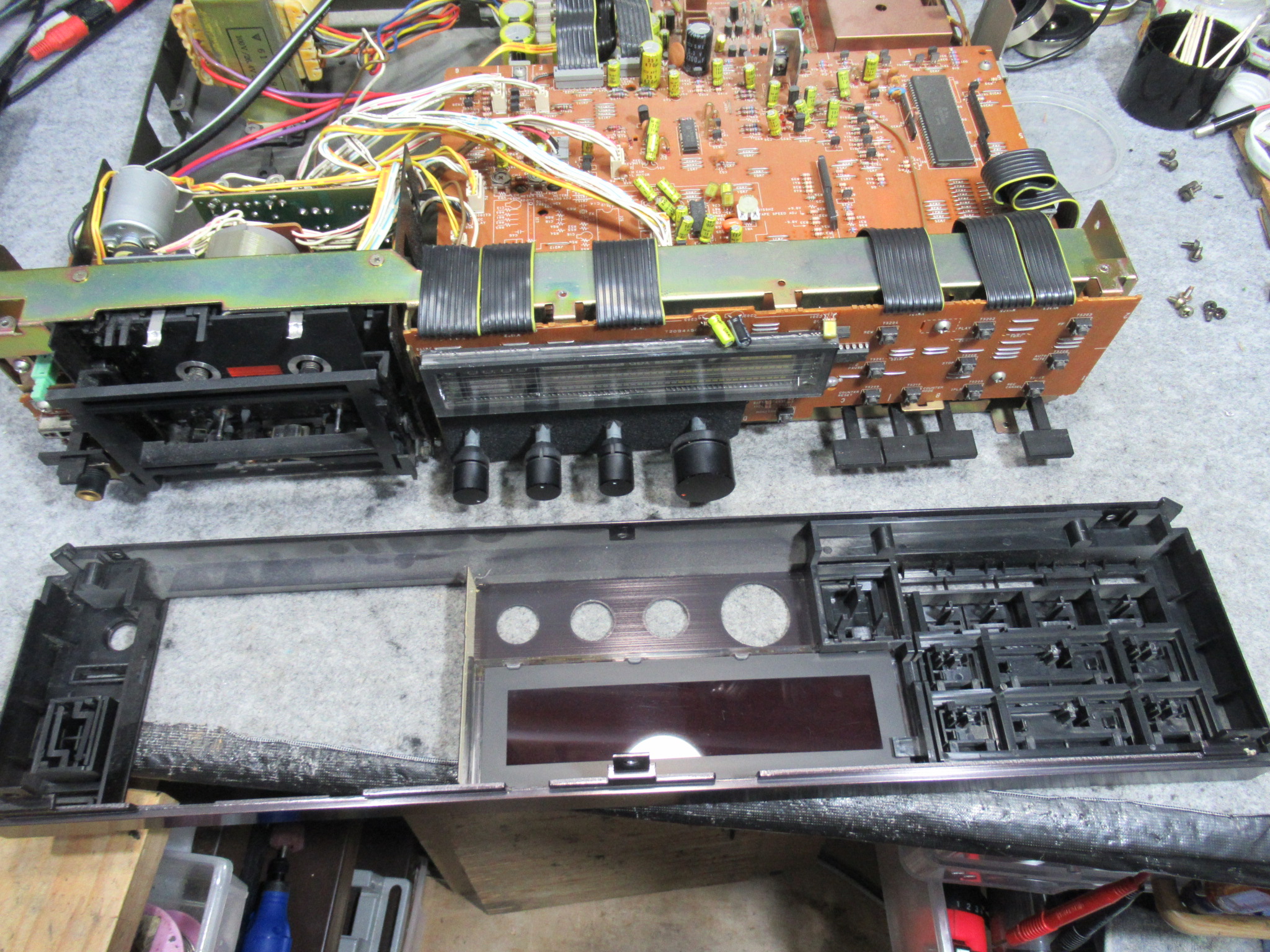

カバーとフロントパネルを取り外し、メカを引き上げます。

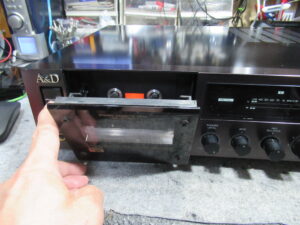

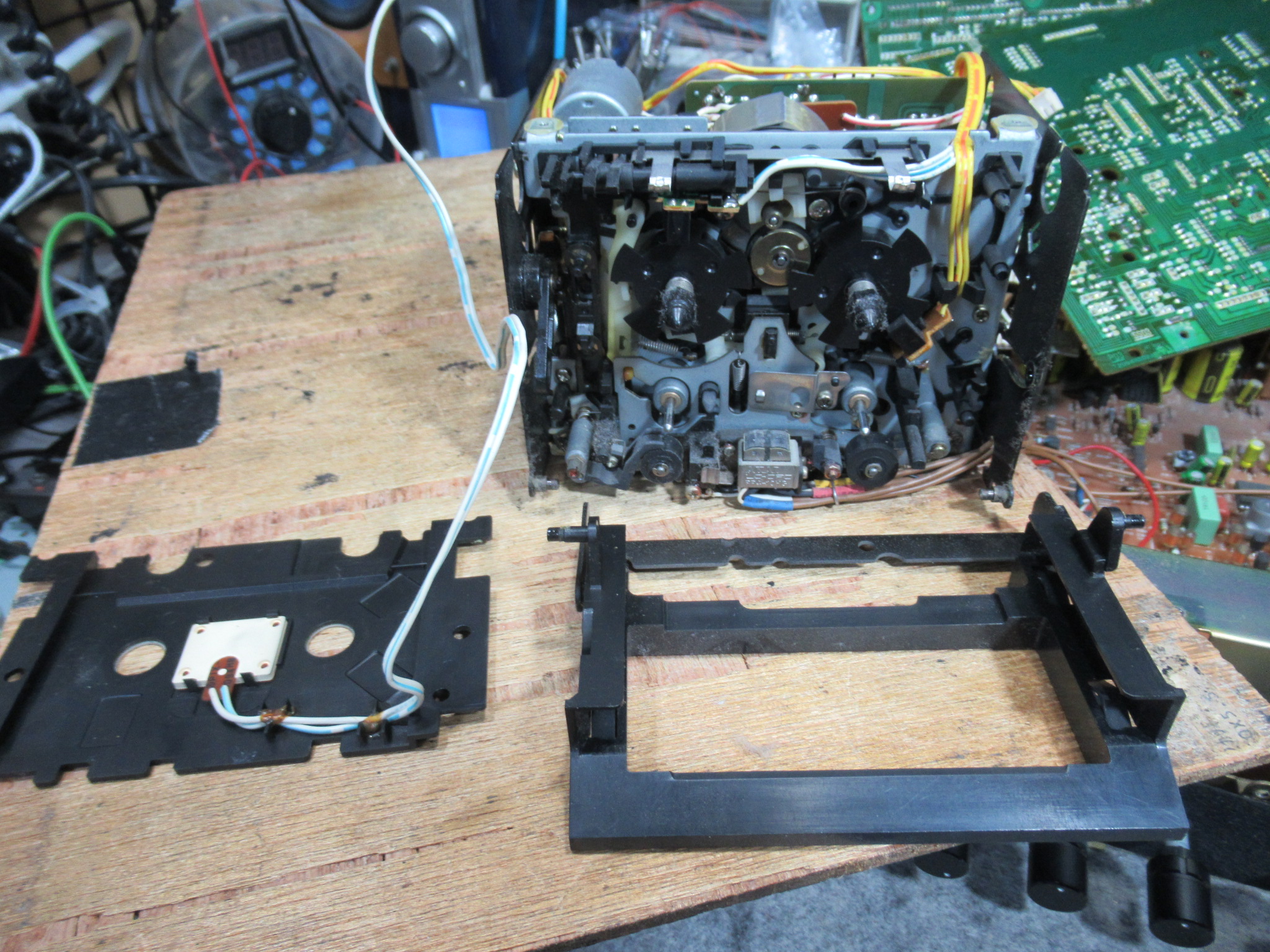

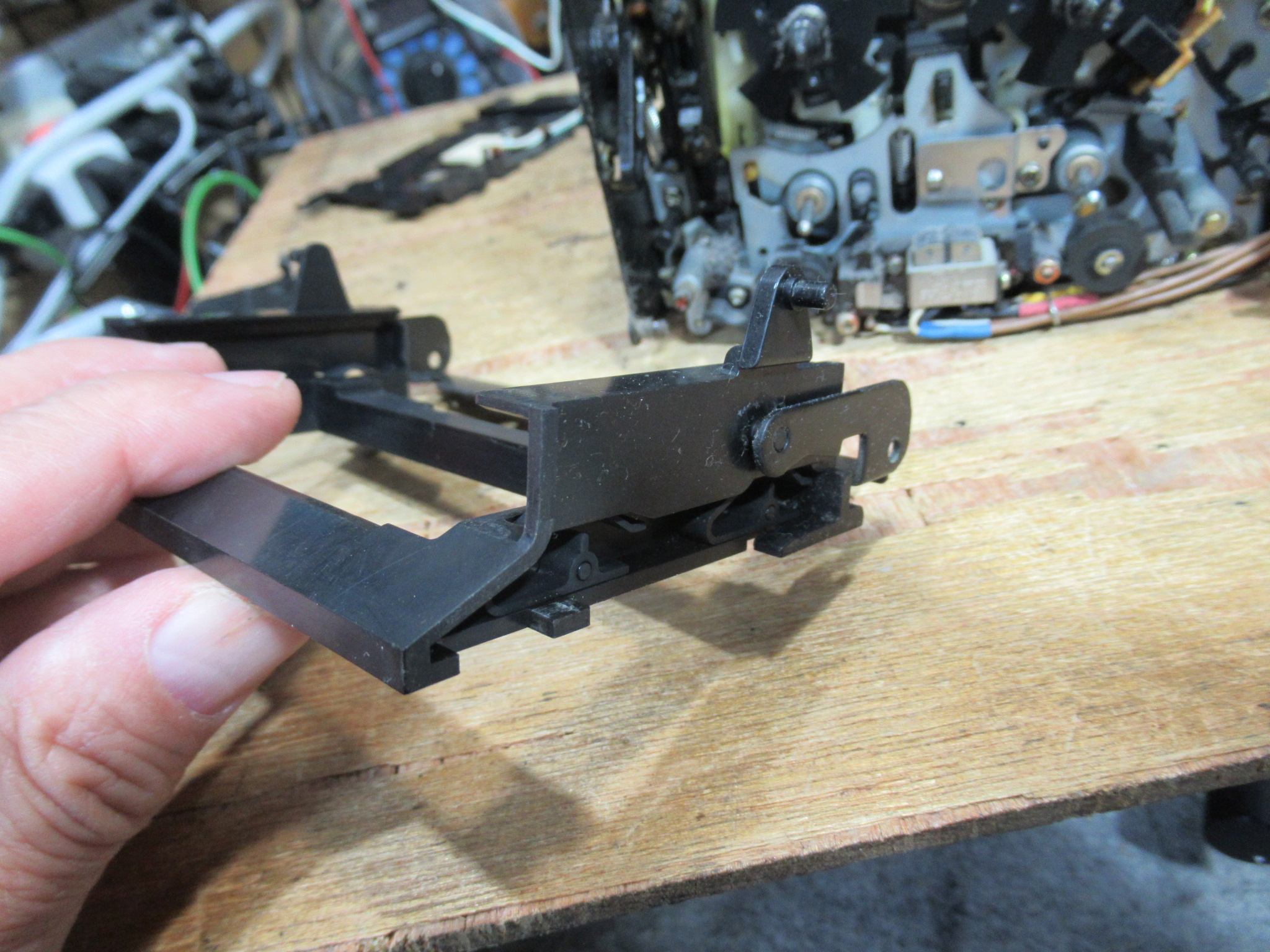

カセットホルダーと化粧パネルを取り外します。

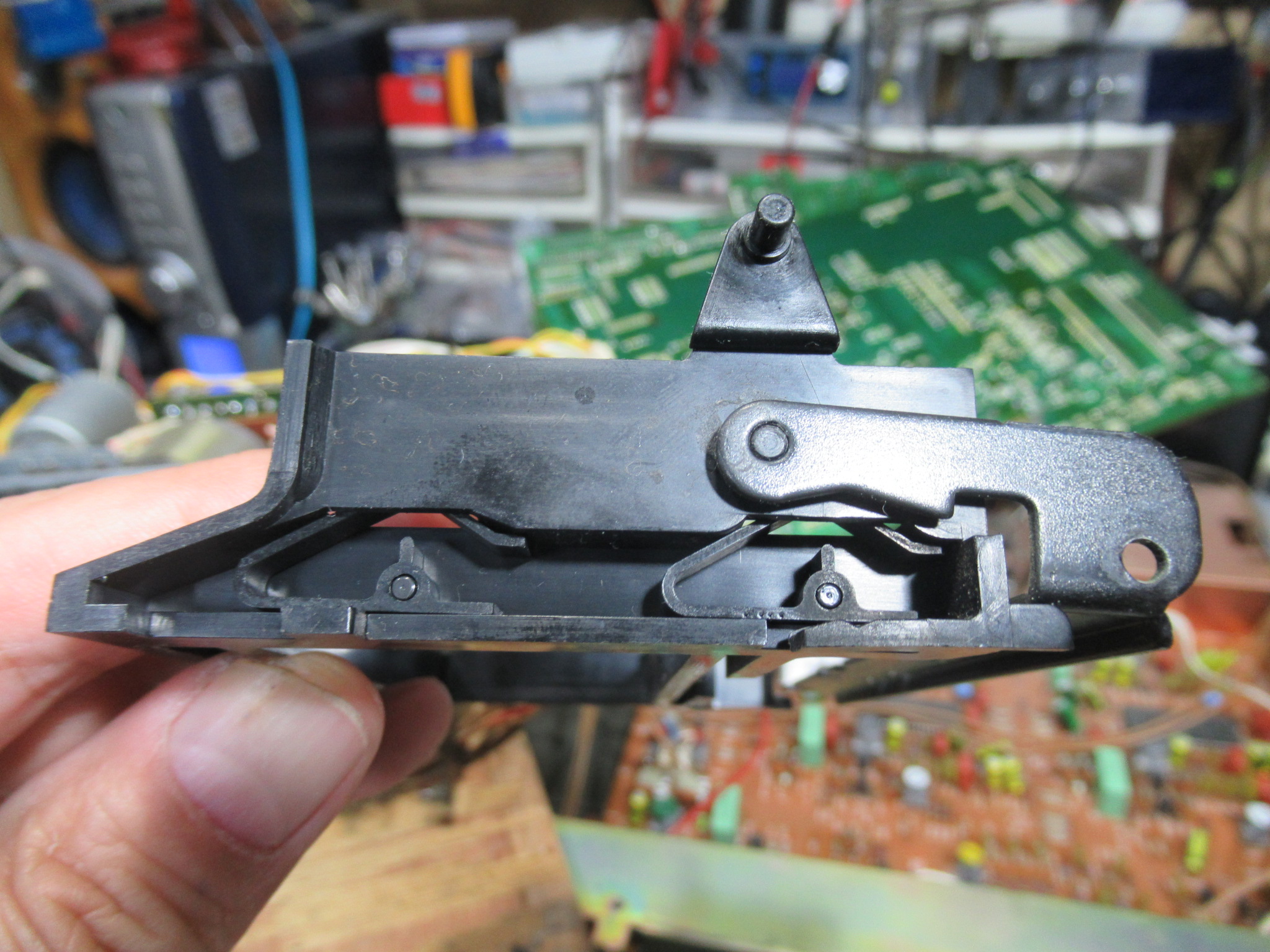

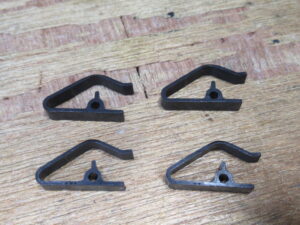

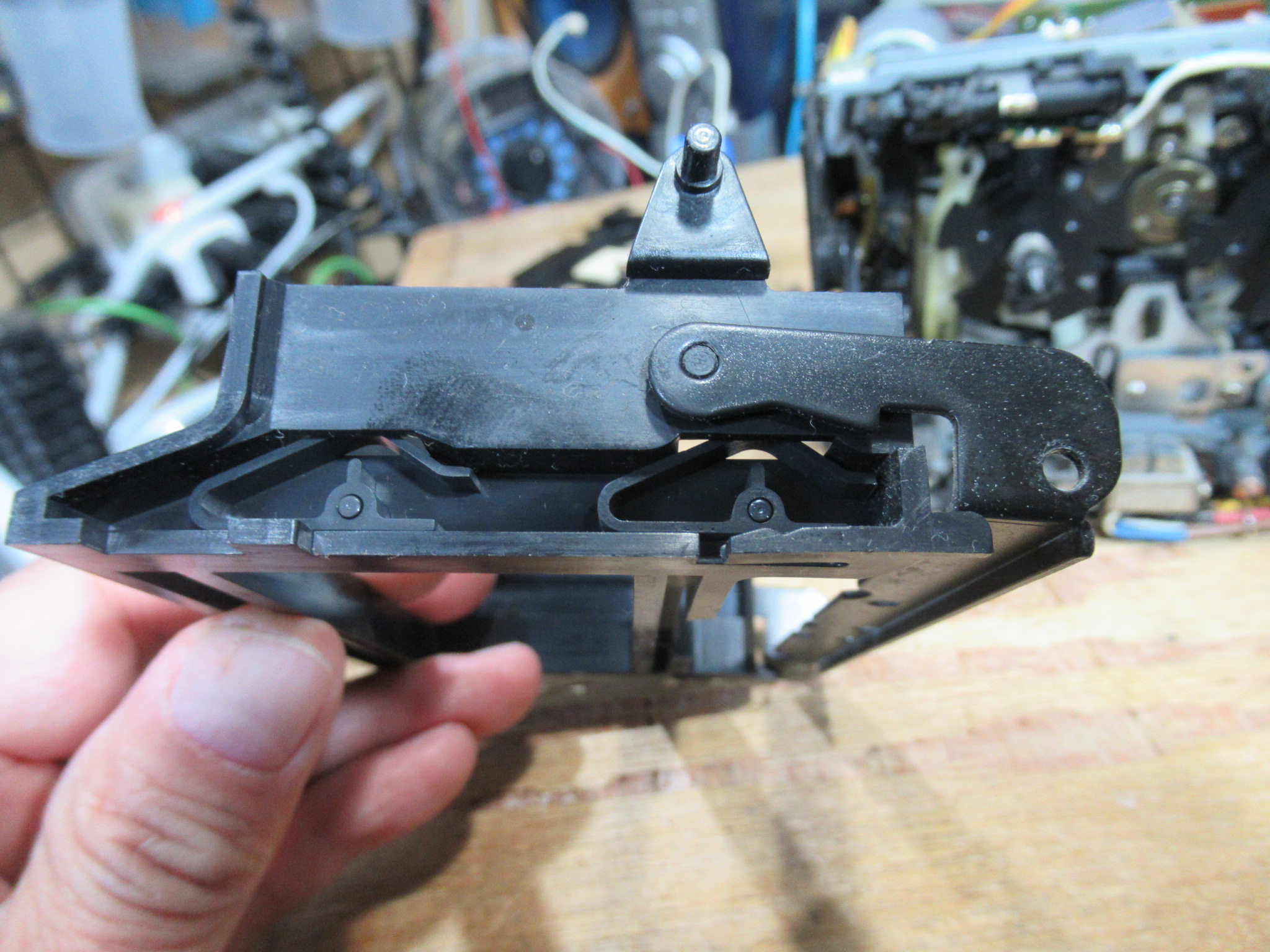

ホルダーの両脇には、カセットを押さえ付ける樹脂製のバネが内蔵されていますが、長年の使用によりヘタっています。
バネを脱着して加熱整形します。
機能が回復しました。

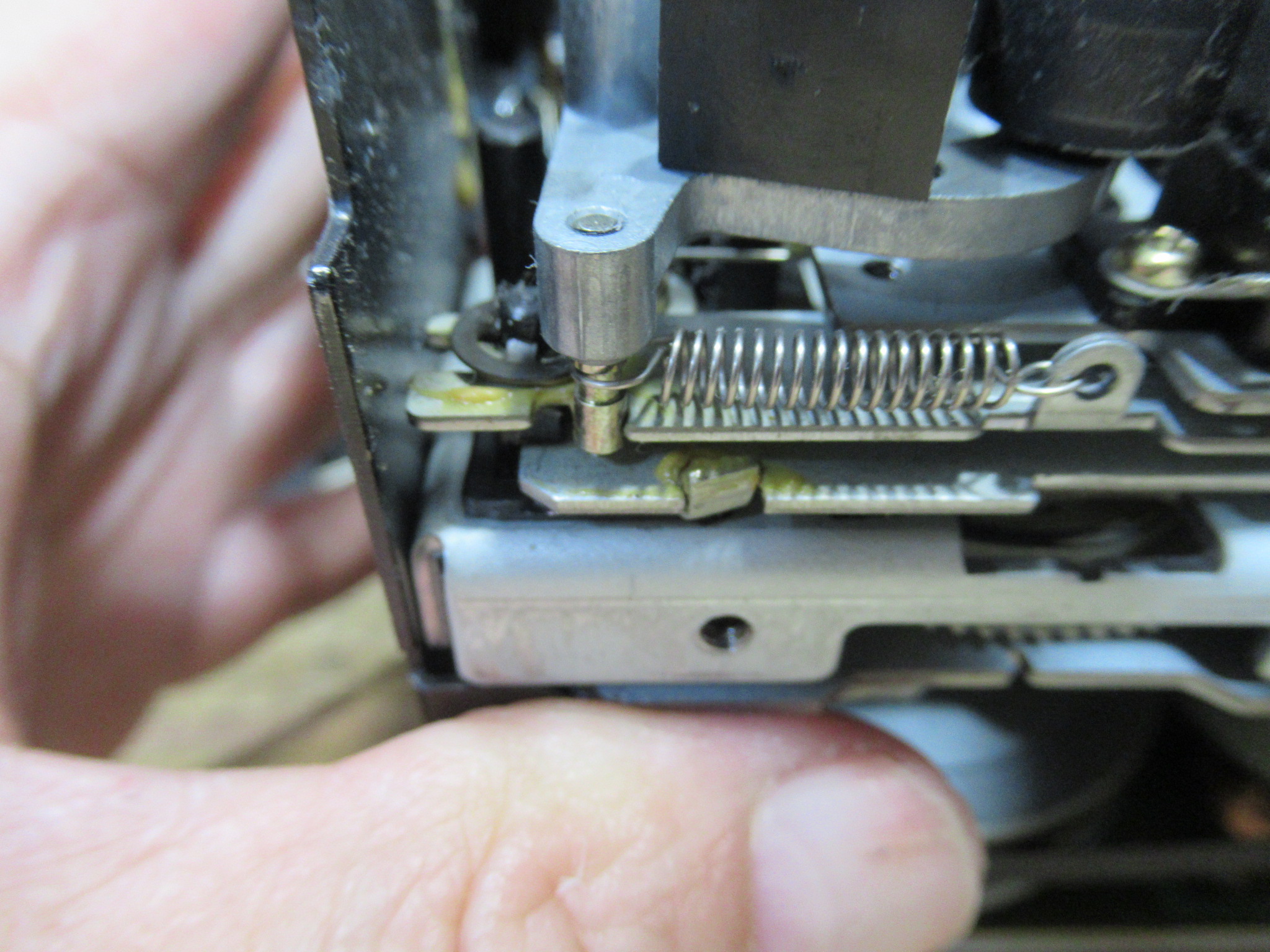

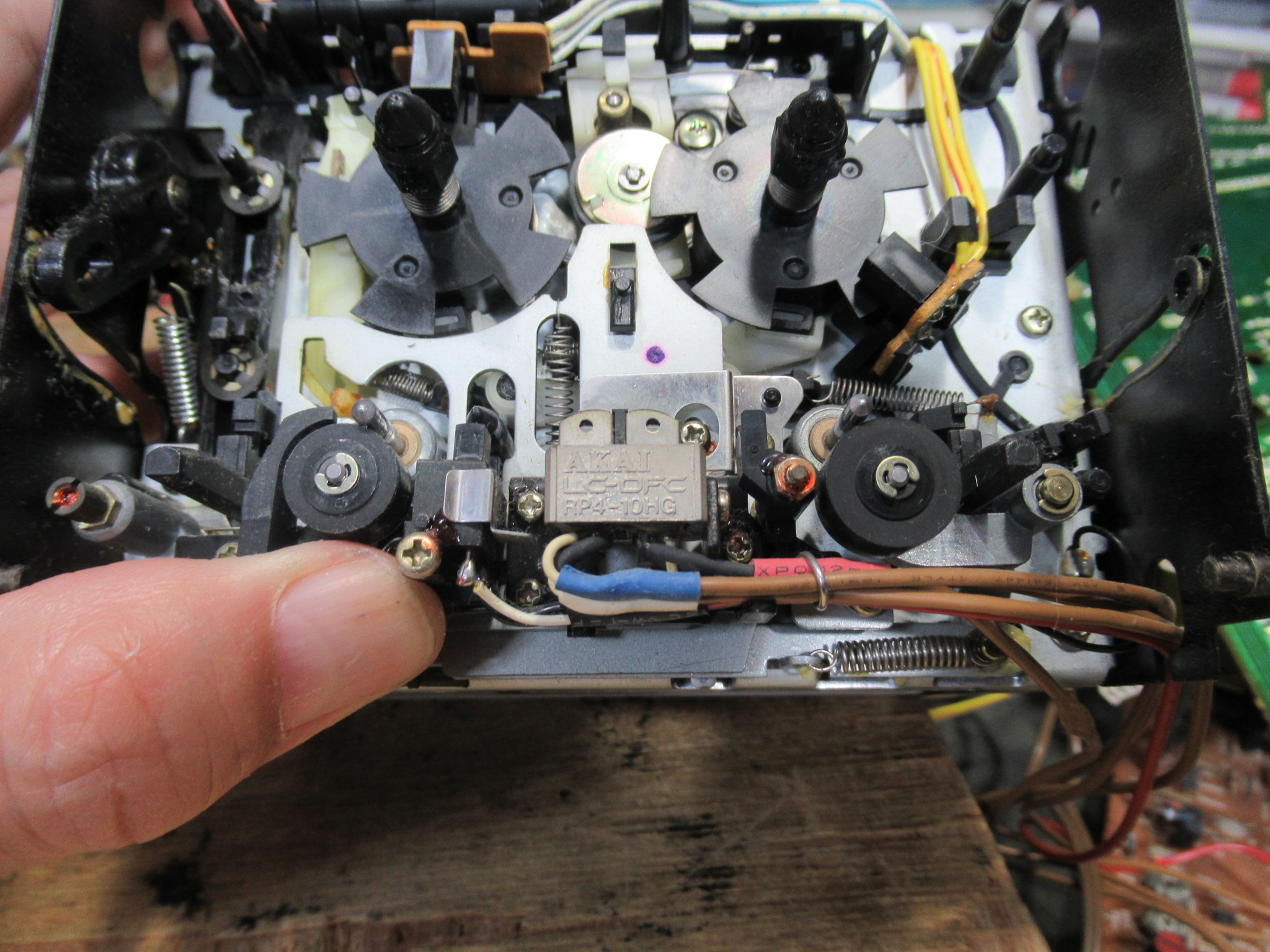

ピンチローラーアームの動きが緩慢です。

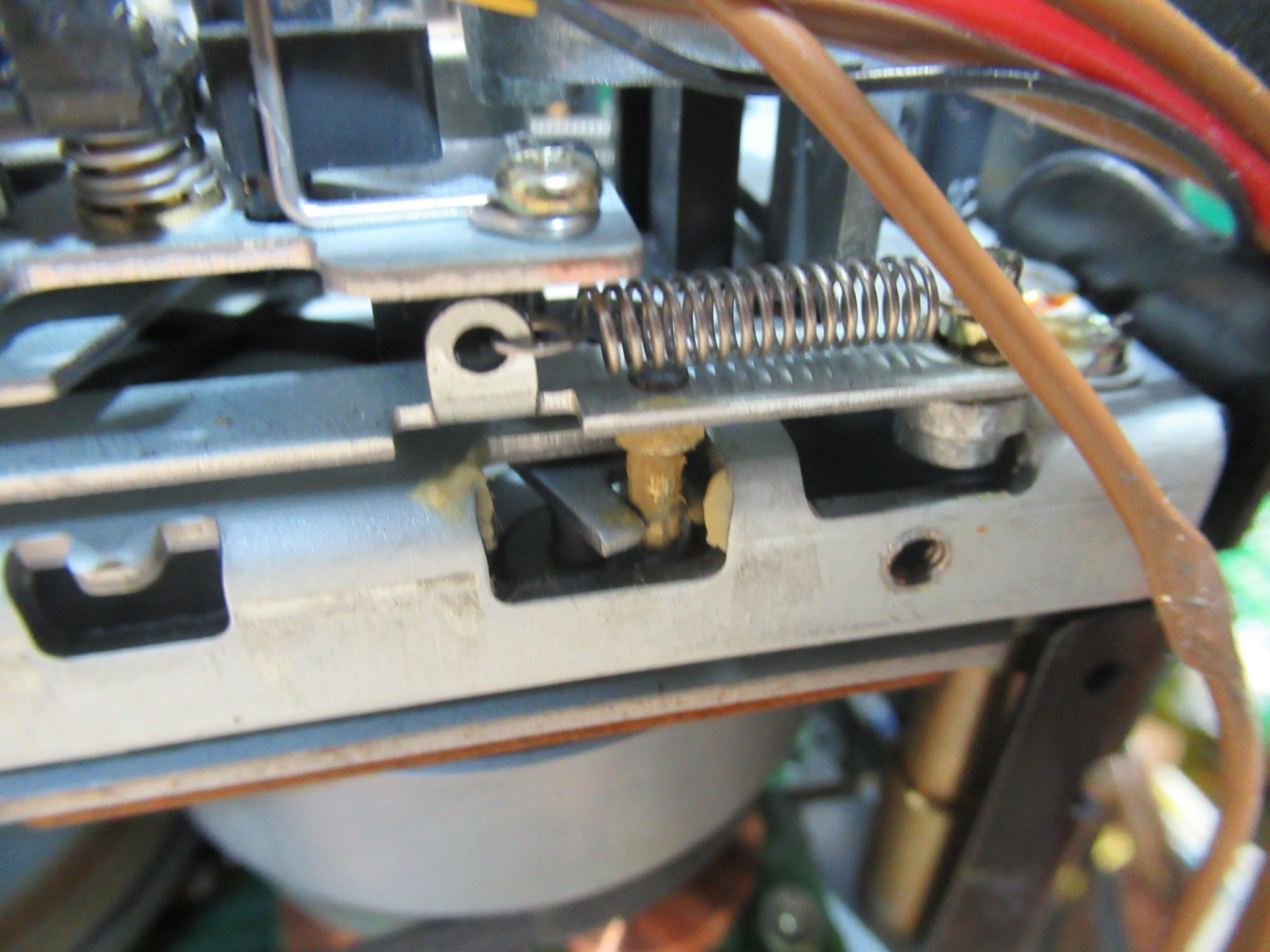

こういった製造時に処置されたグリスが固まりかけていることが原因です。

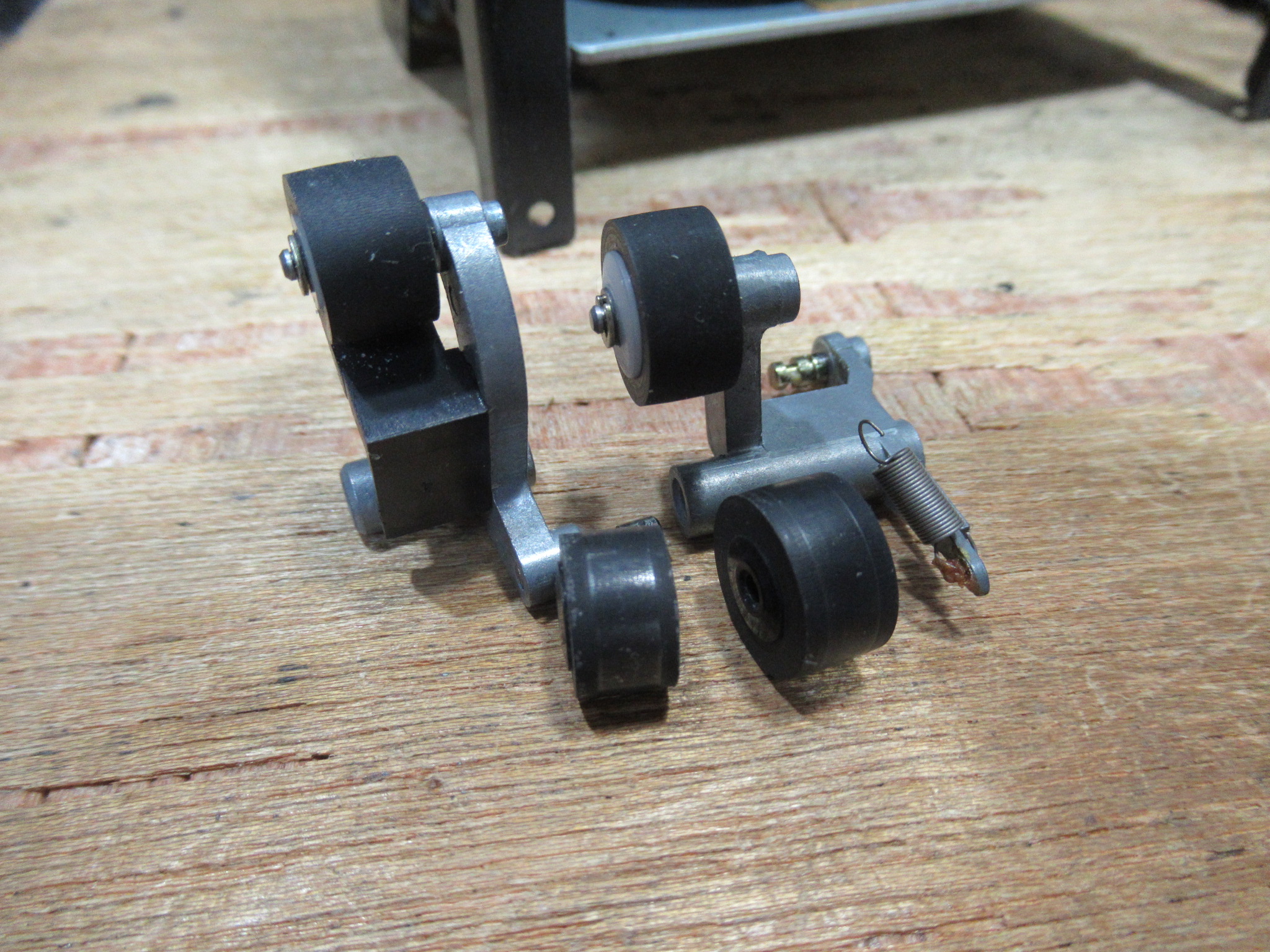

ピンチローラーを交換します。
ヘッド周りの可動パーツを分解し、古いグリスを拭き取って再グリスします。

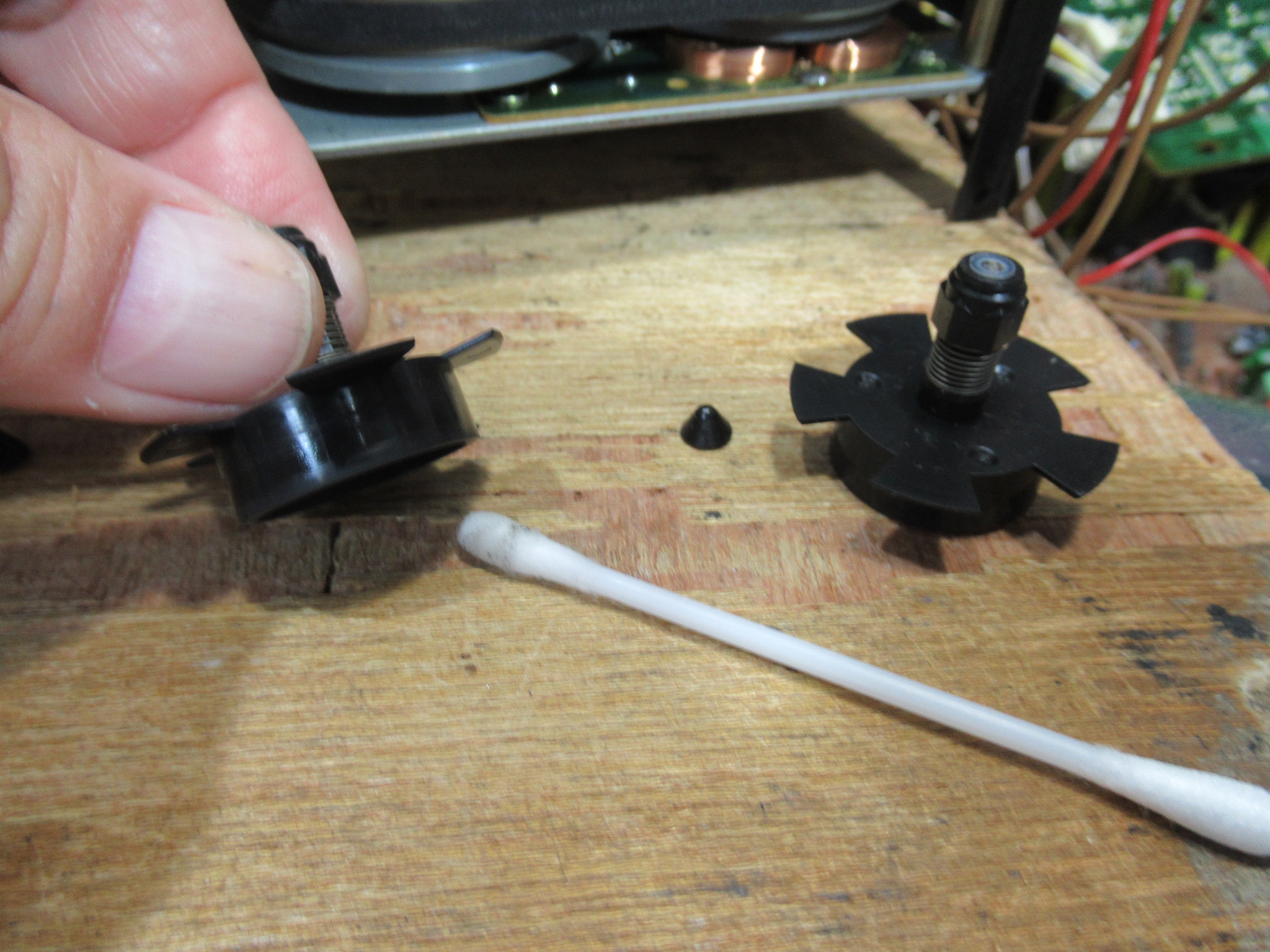

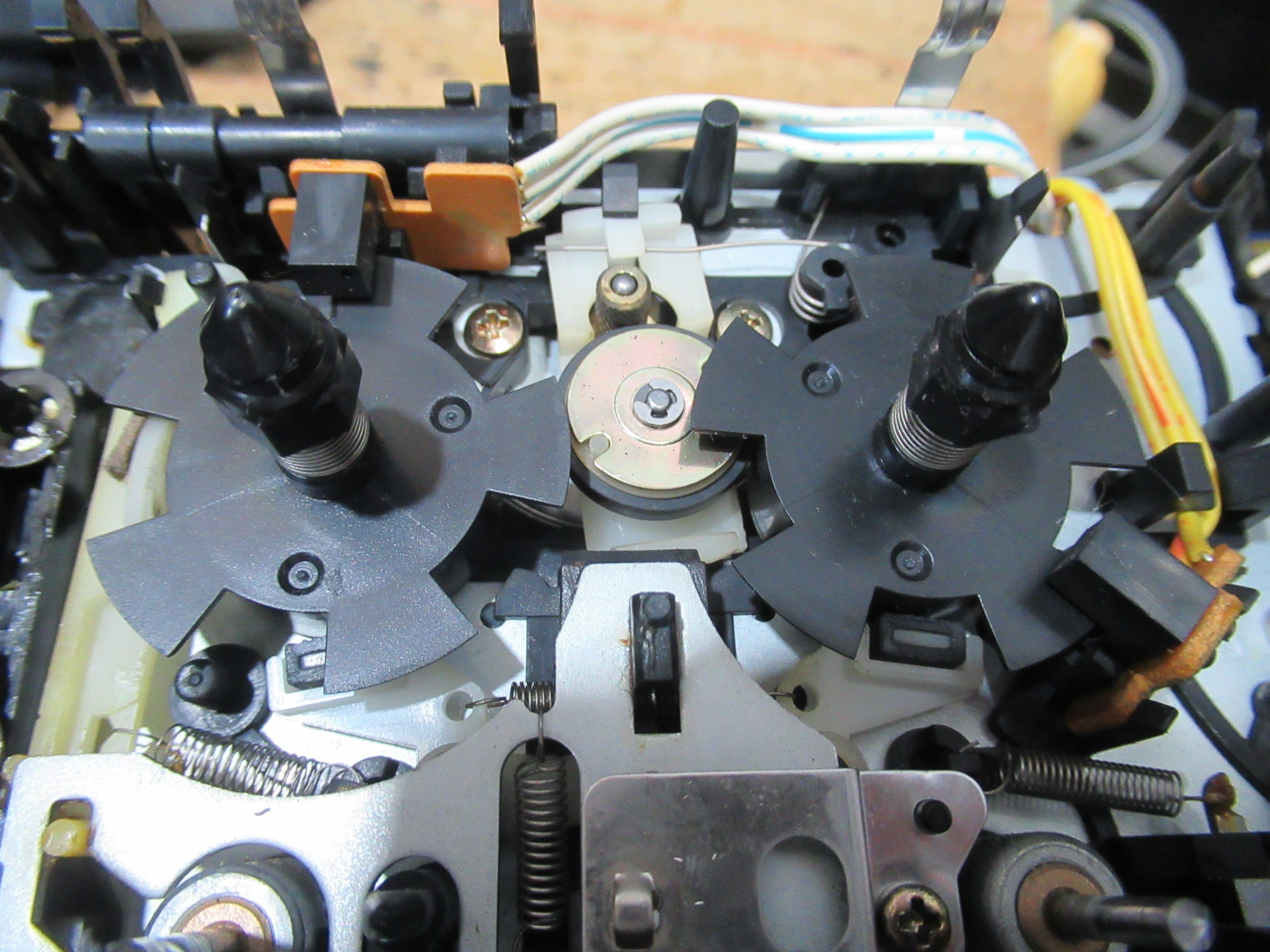

リールとアイドラーを取り外します。

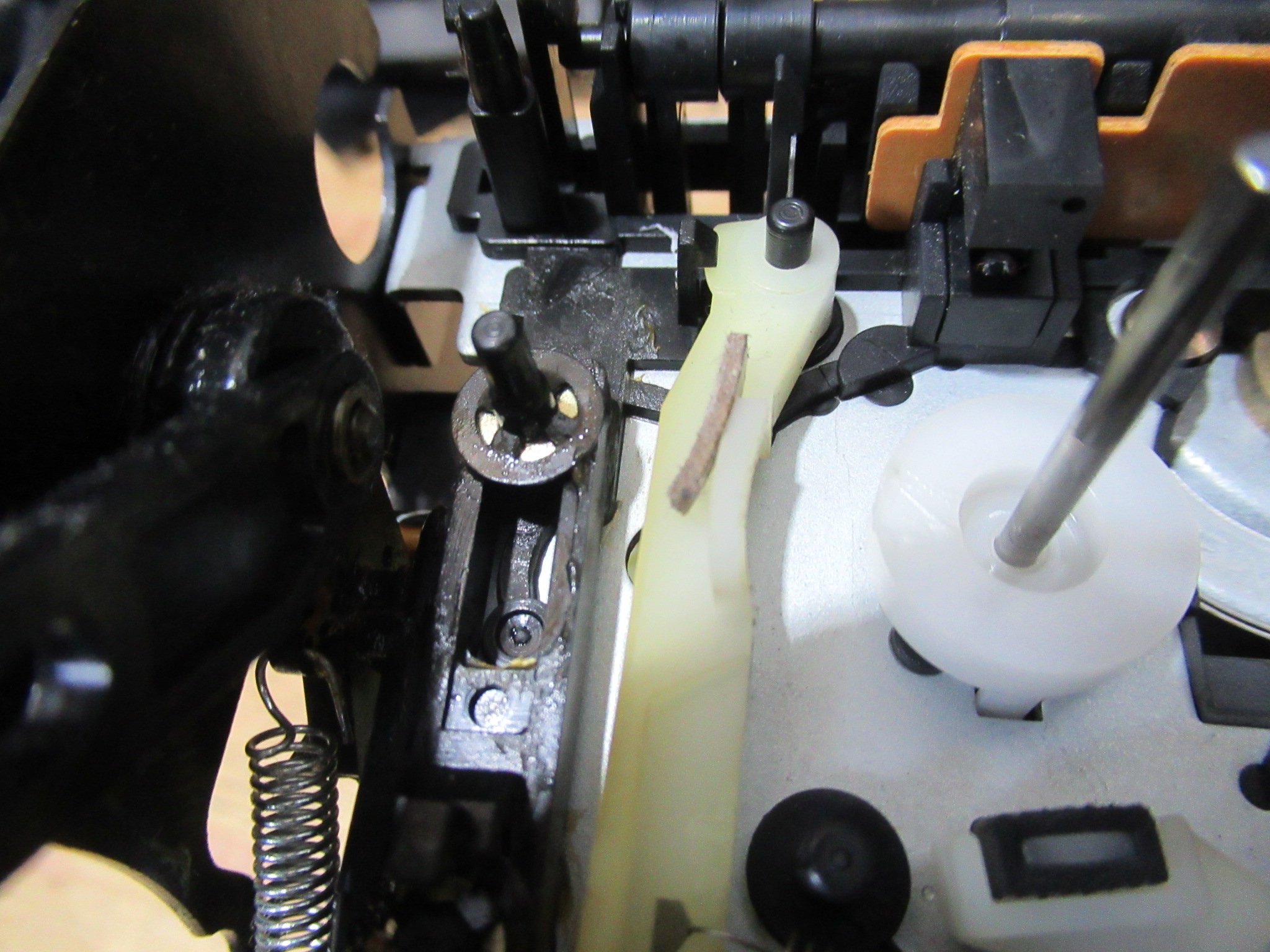

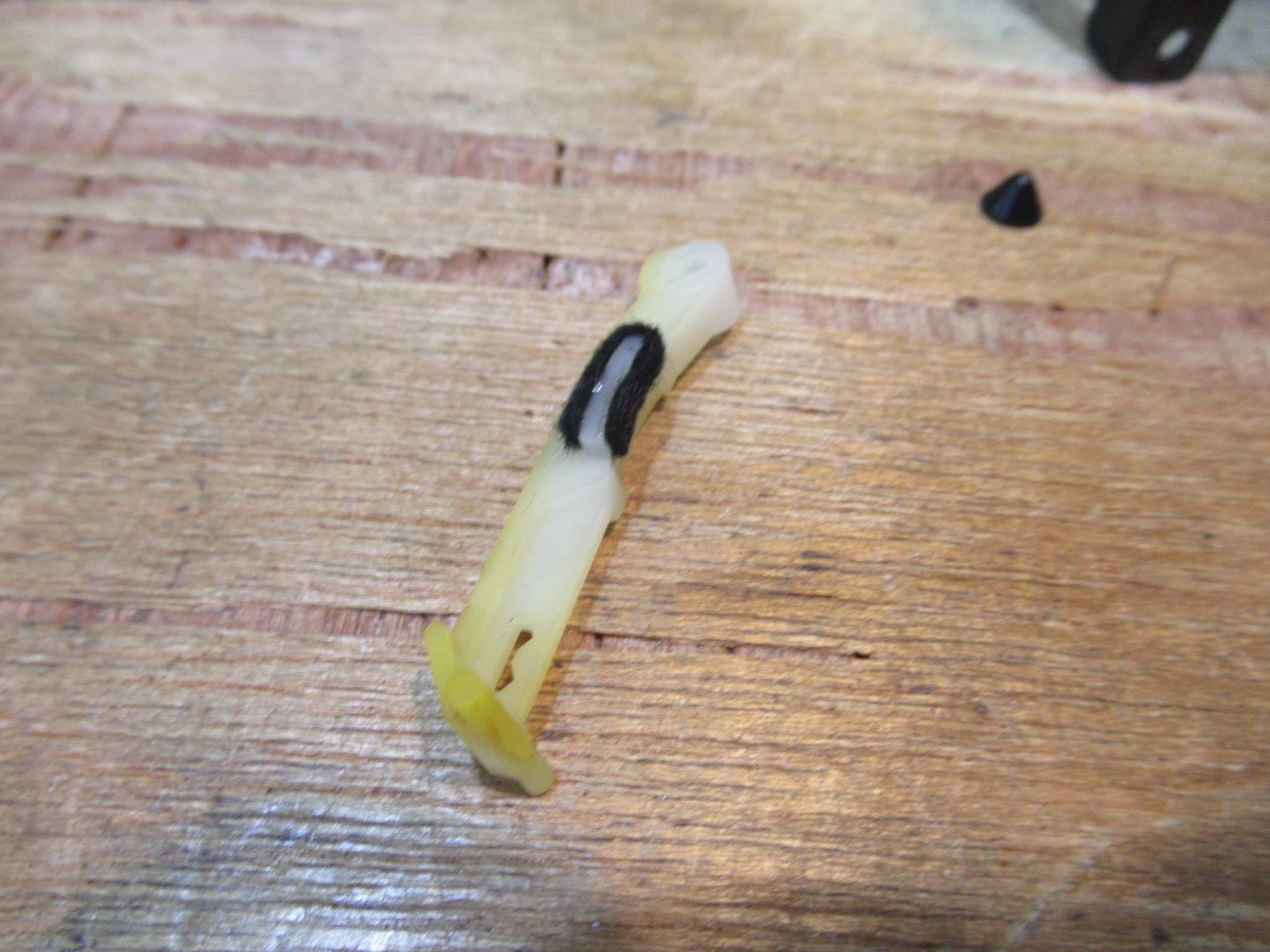

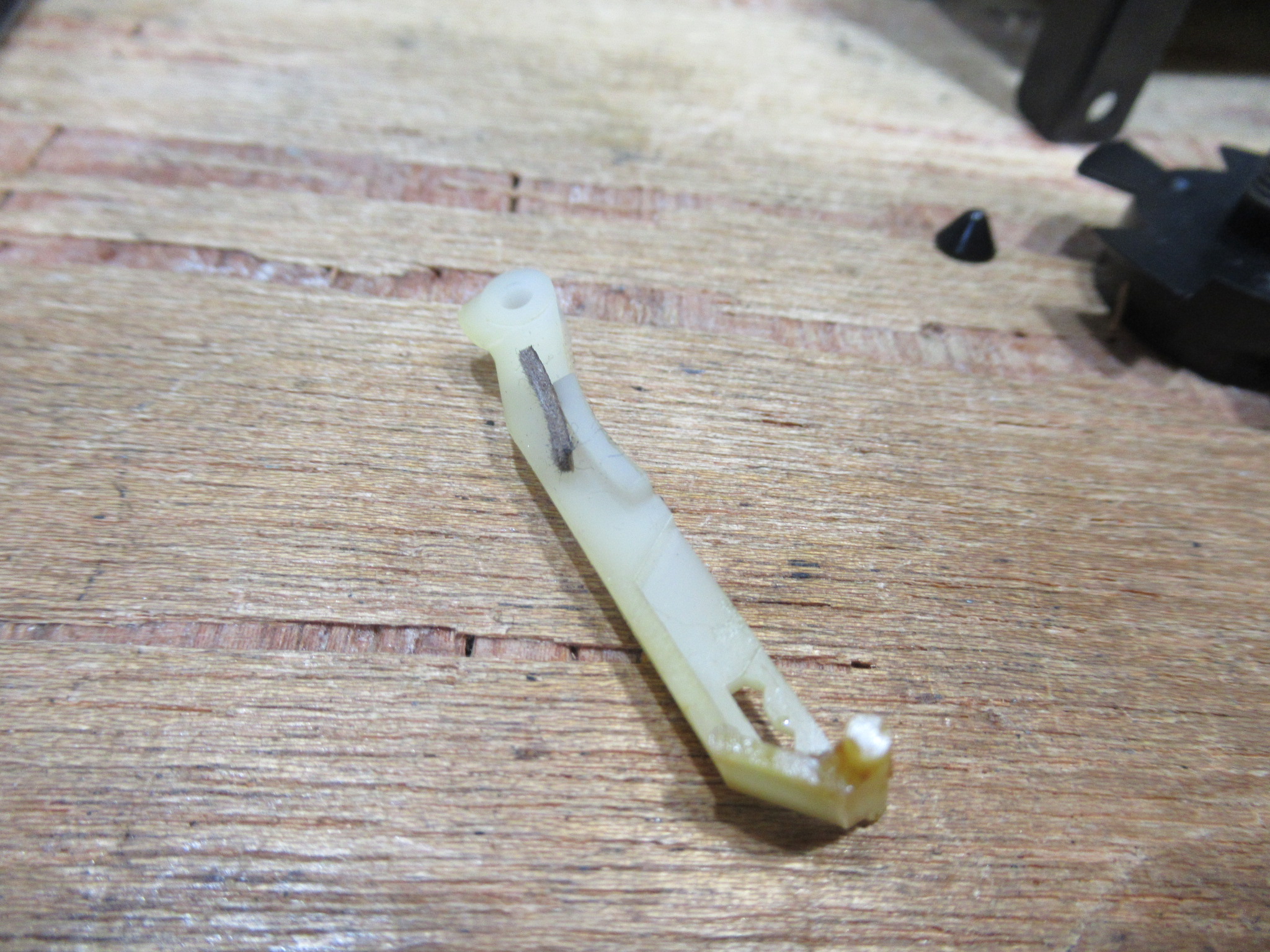

バックテンション用のパッドが剥がれています。
パッドを張り替えます。

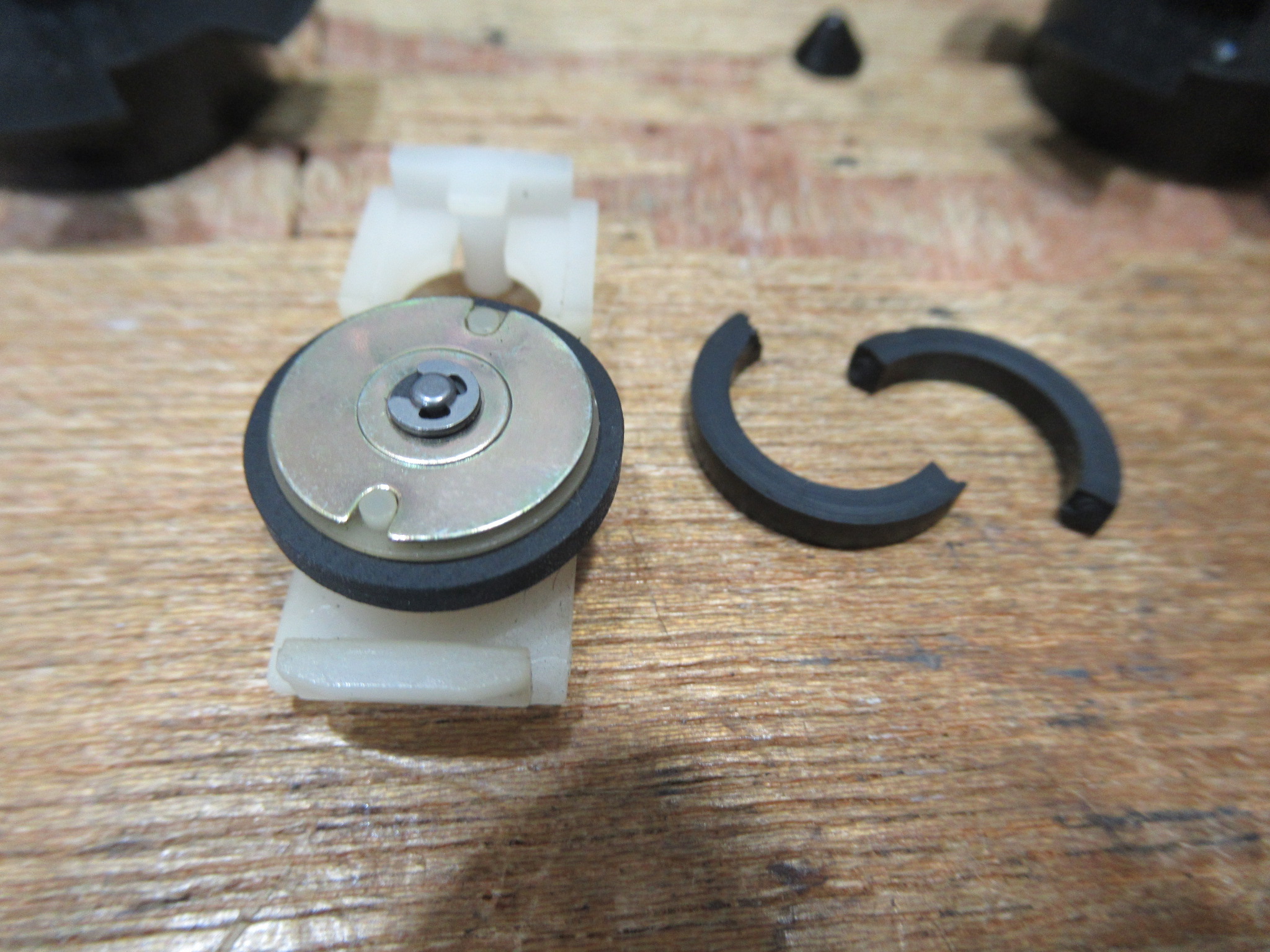

プラスチックのように硬化していたゴムリングを交換します。
ゴムリングが接する面を清掃します。

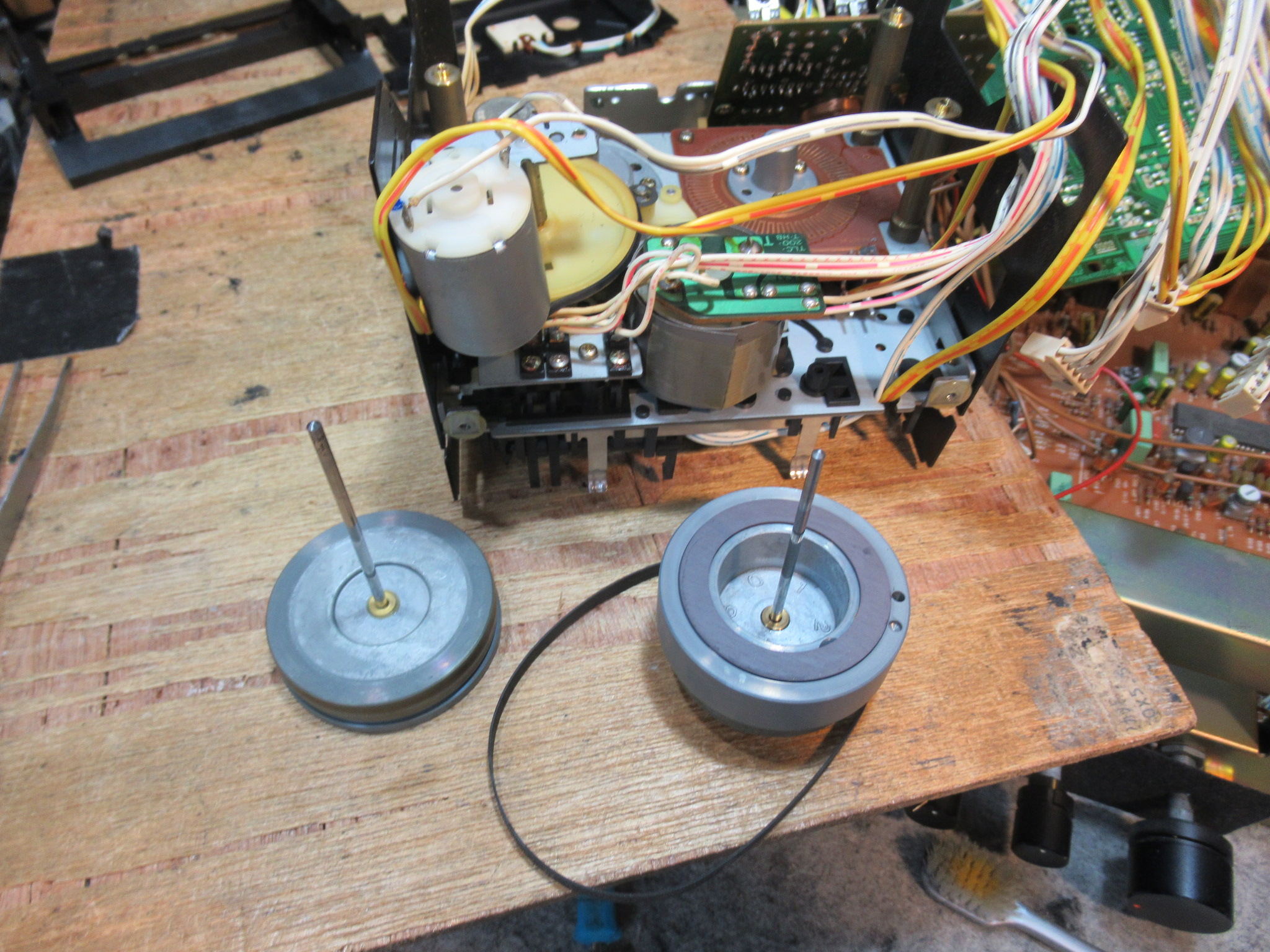

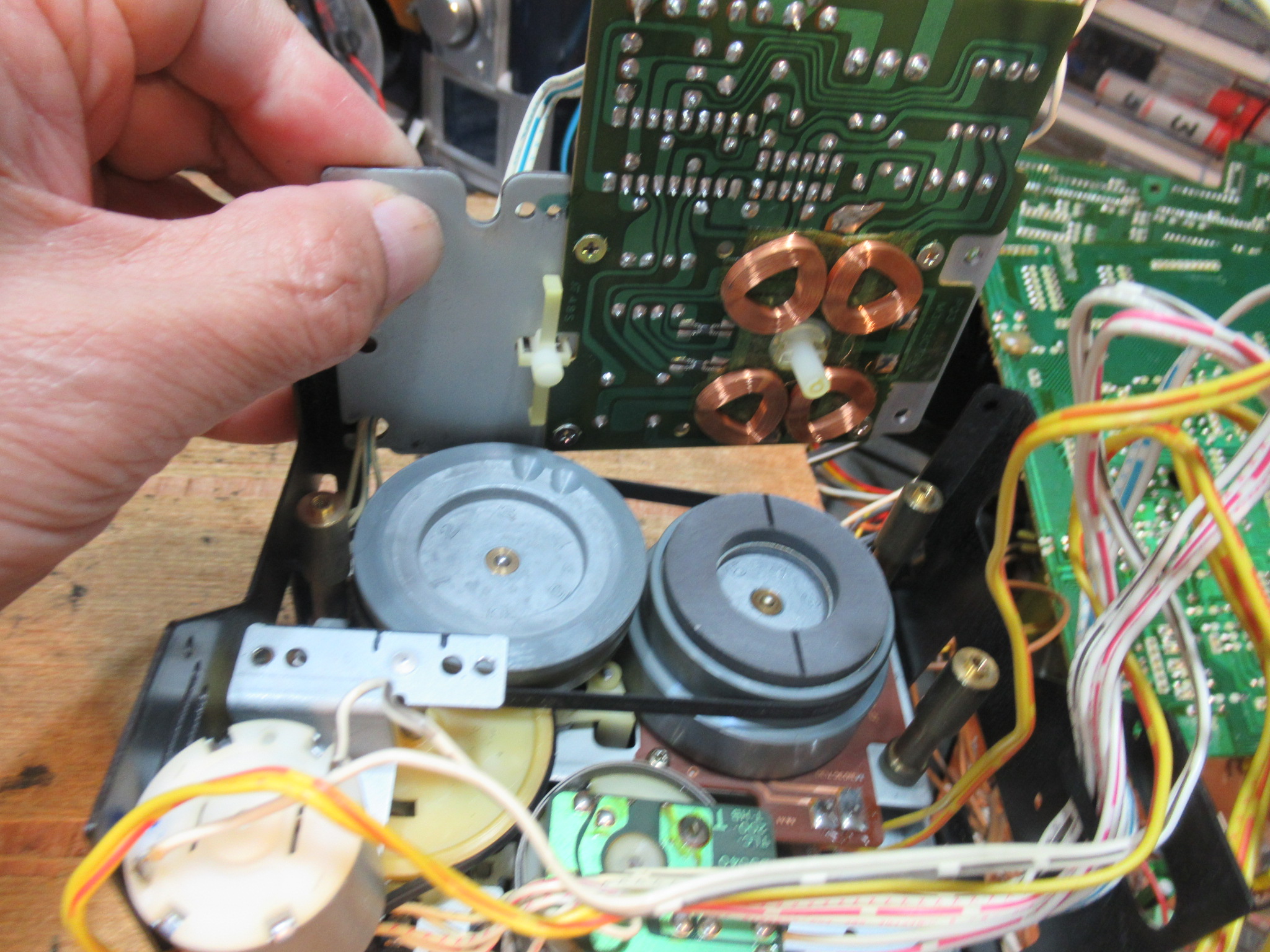

背面の基板を取り外して分解します。

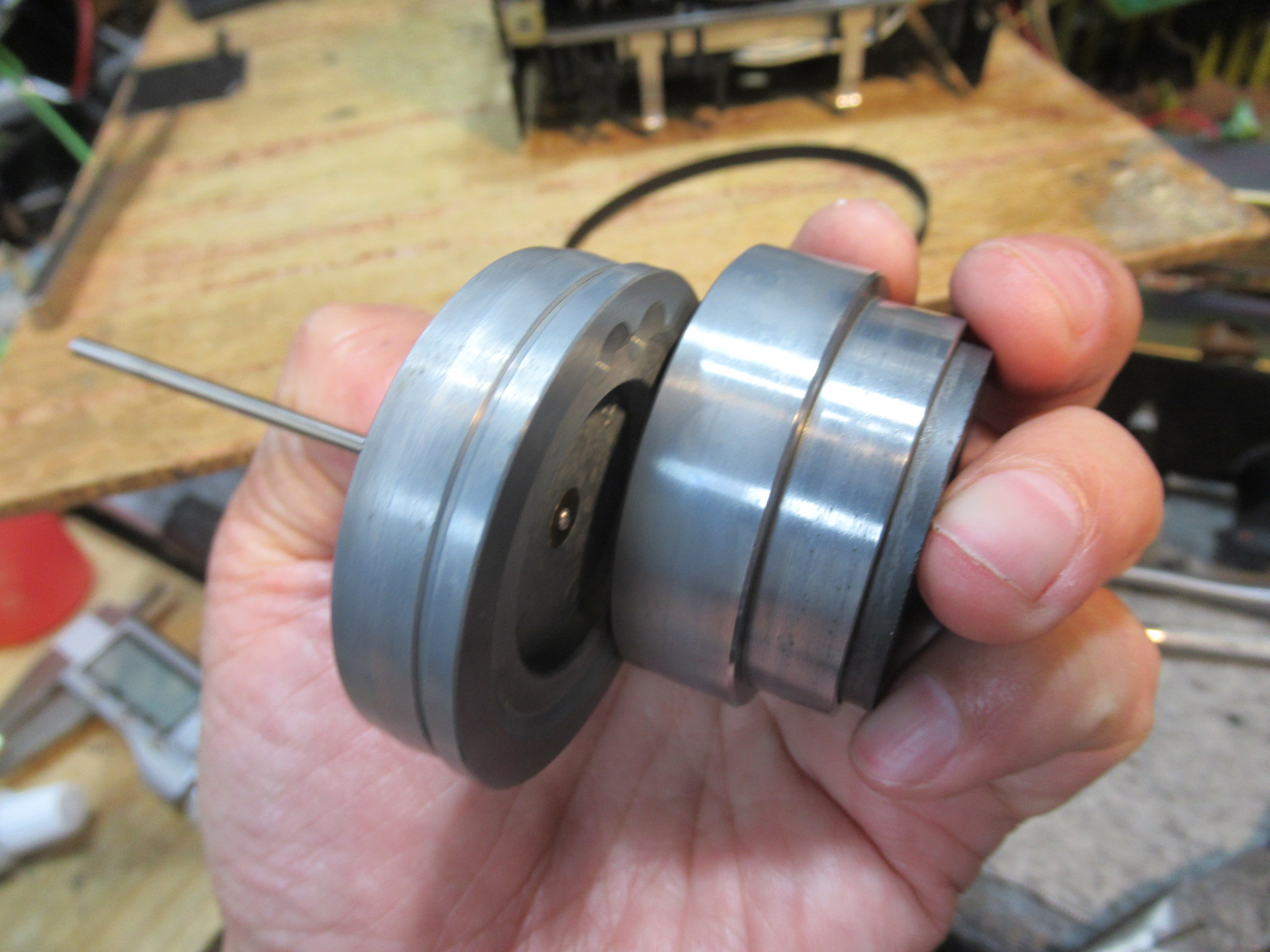

キャプスタンベルトの当たり面を清掃します。

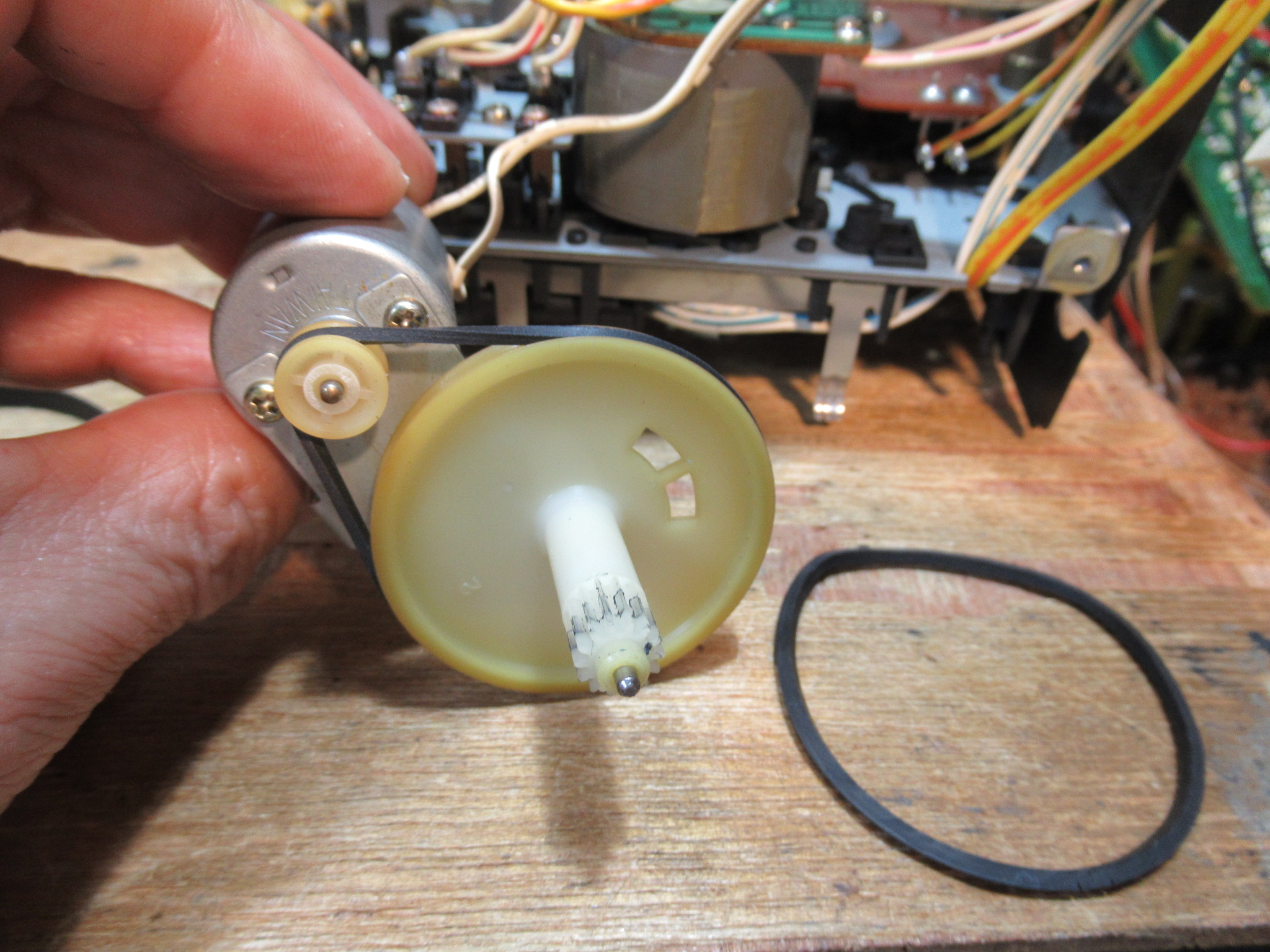

モードベルトを交換します。トレイ開閉の不具合はこれが原因です。

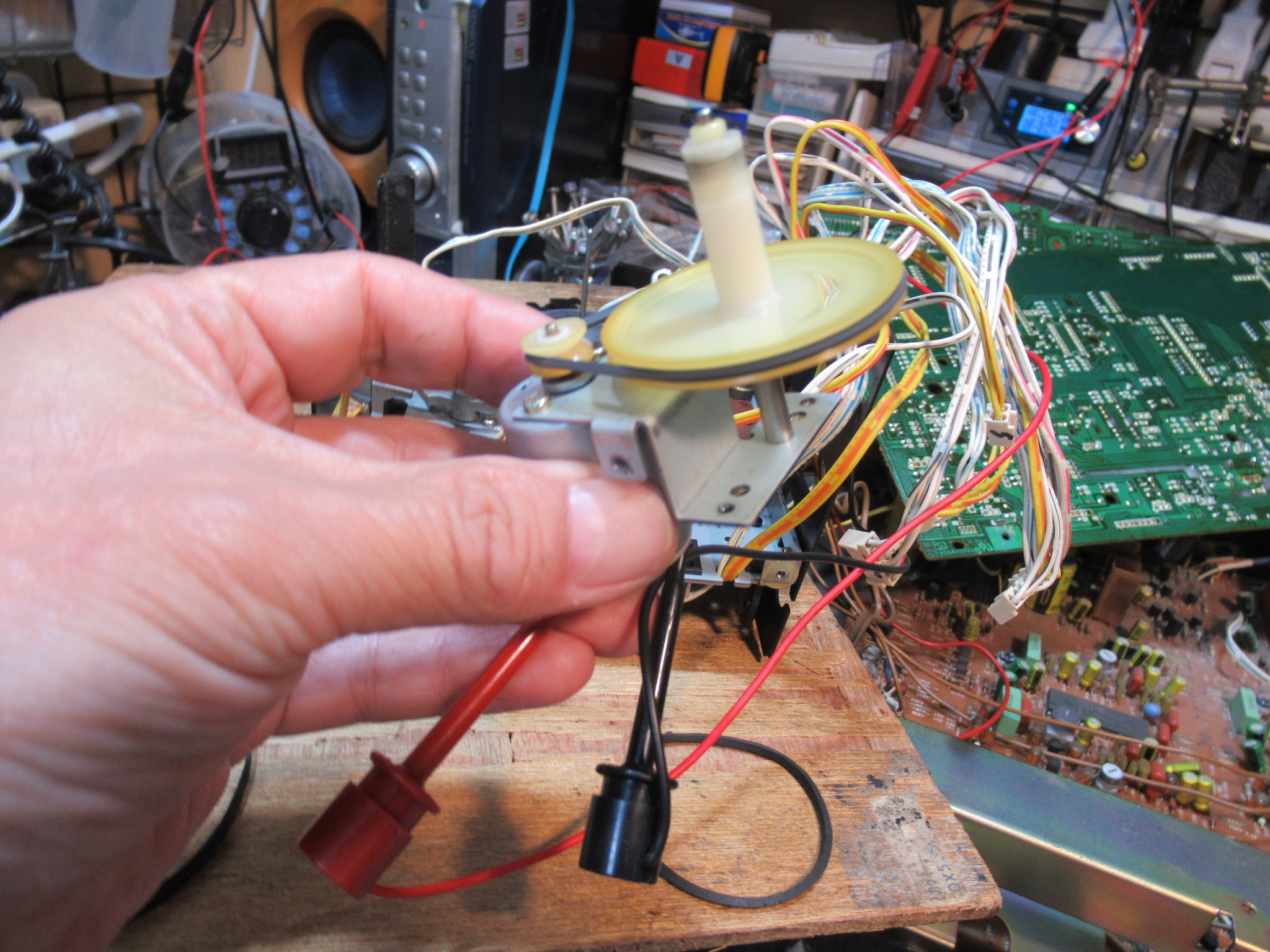

モーターに電圧を印加して回転させ、異音が発生しないことを確認します。
オートセレクタ用スイッチ接点を磨きます。
新しいベルトを掛けて組み立てます。

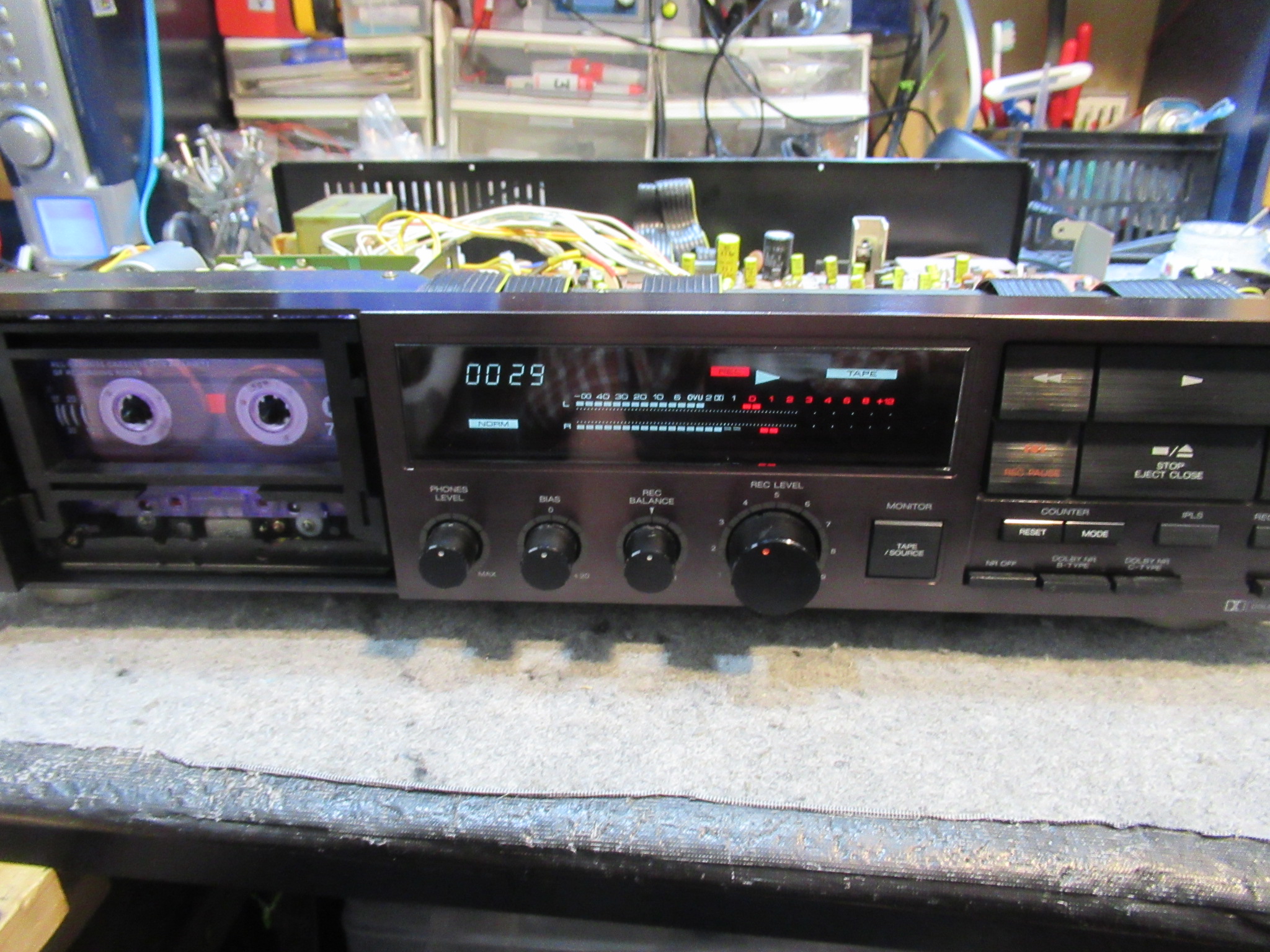

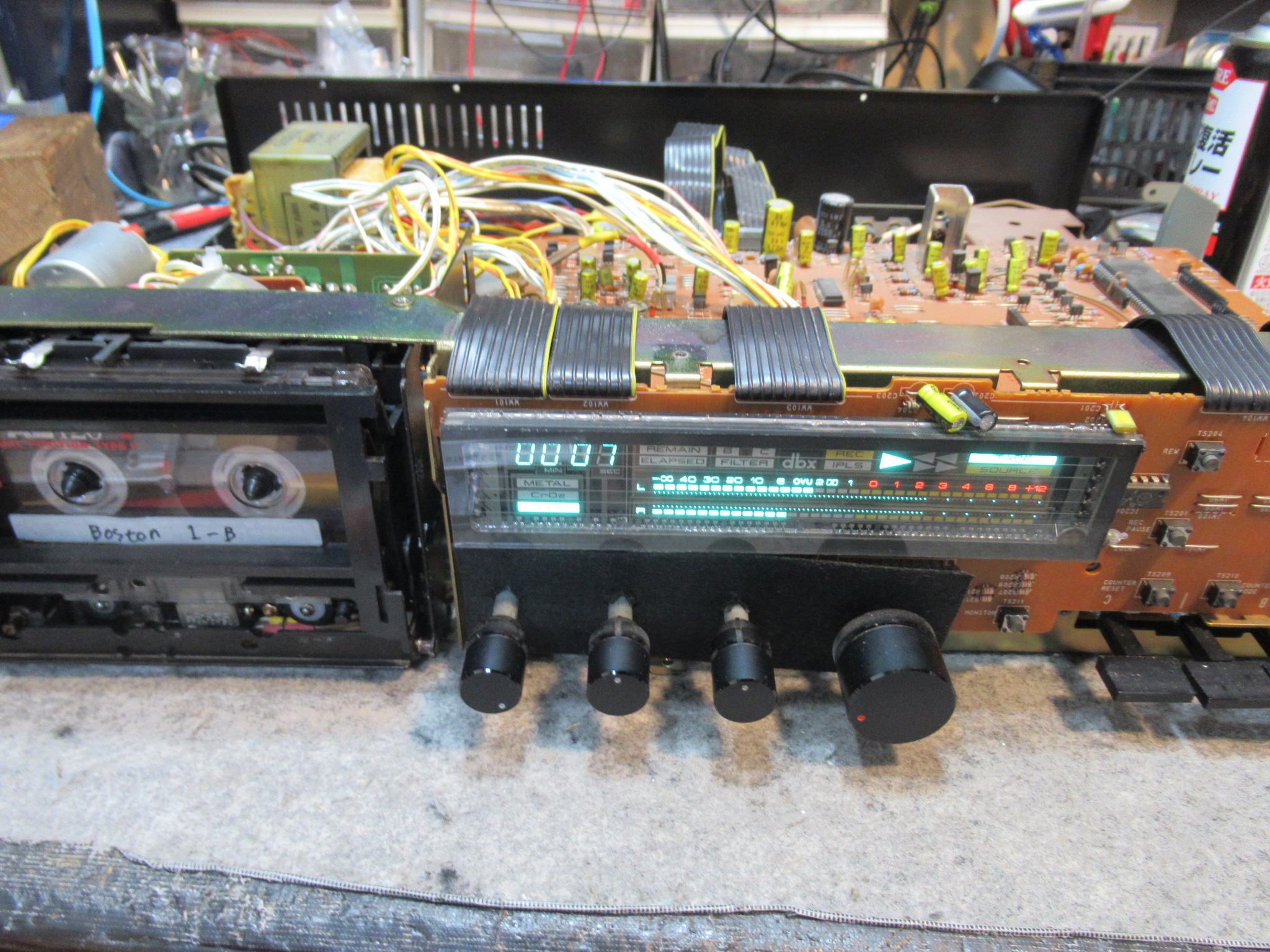

本体に組み込んで動作確認を行います。

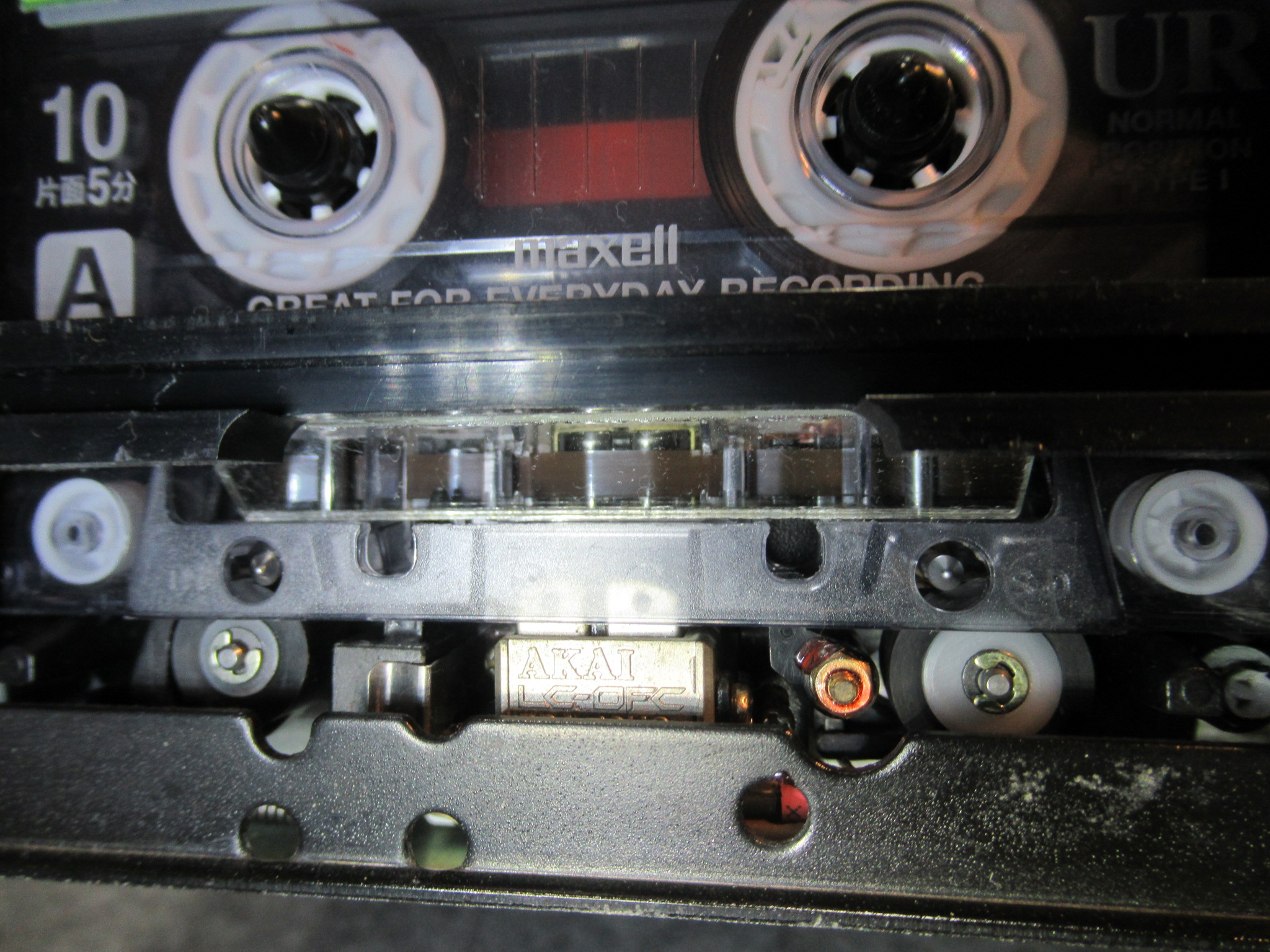

ミラーカセットを用いてテープの走行状態を目視点検します。

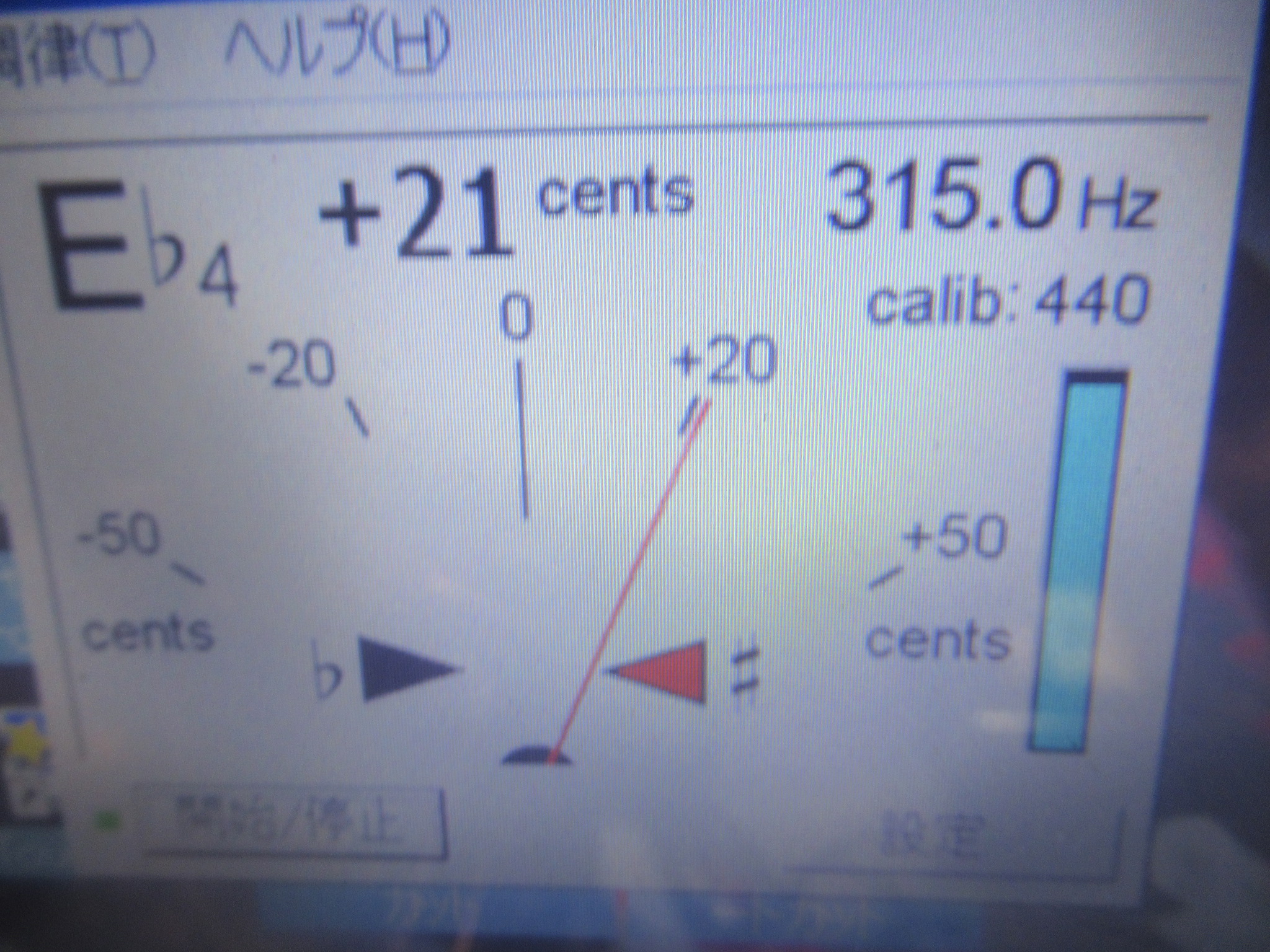

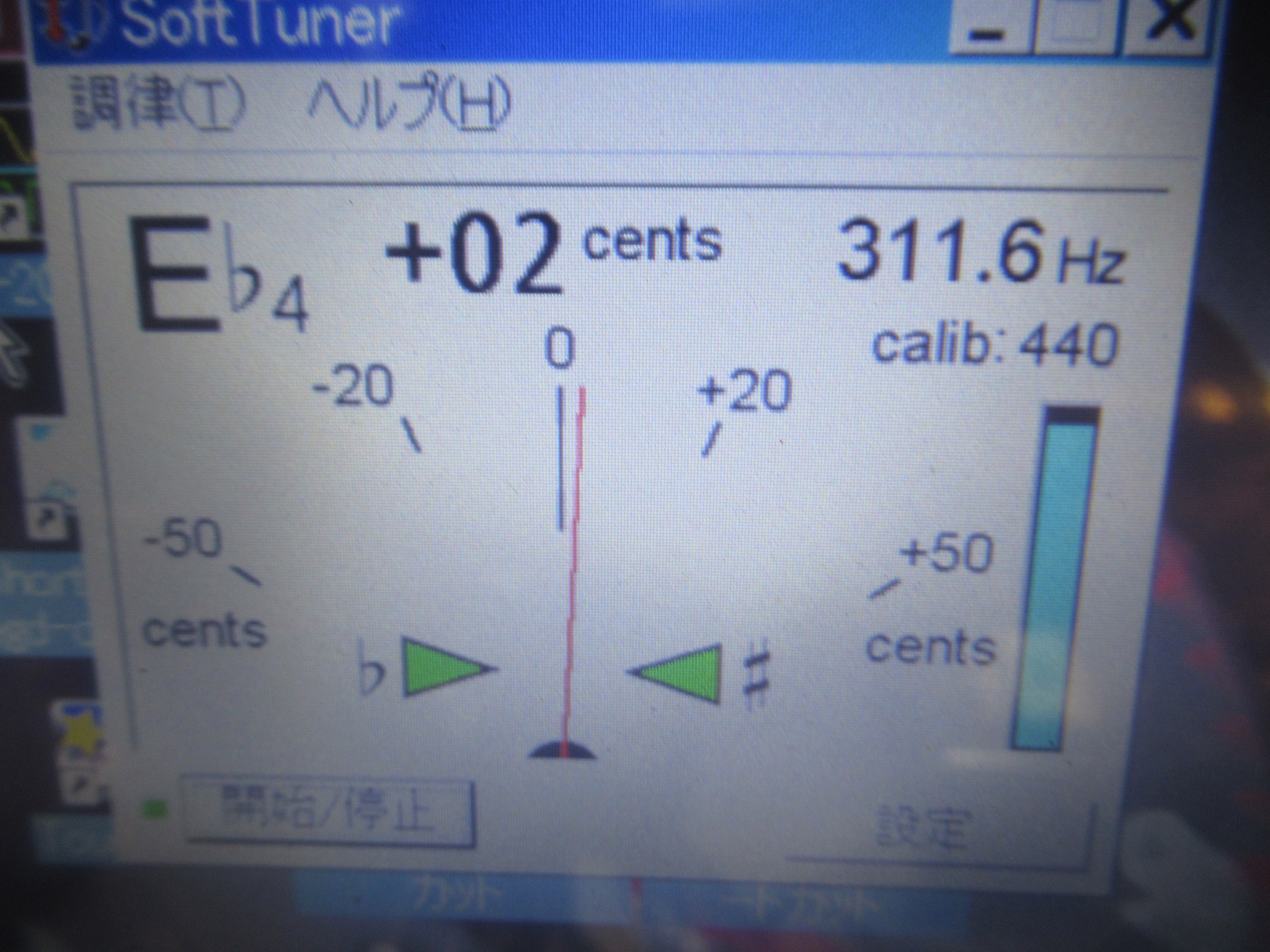

315Hzの信号が記録されたテープを再生し、速度を合わせます。

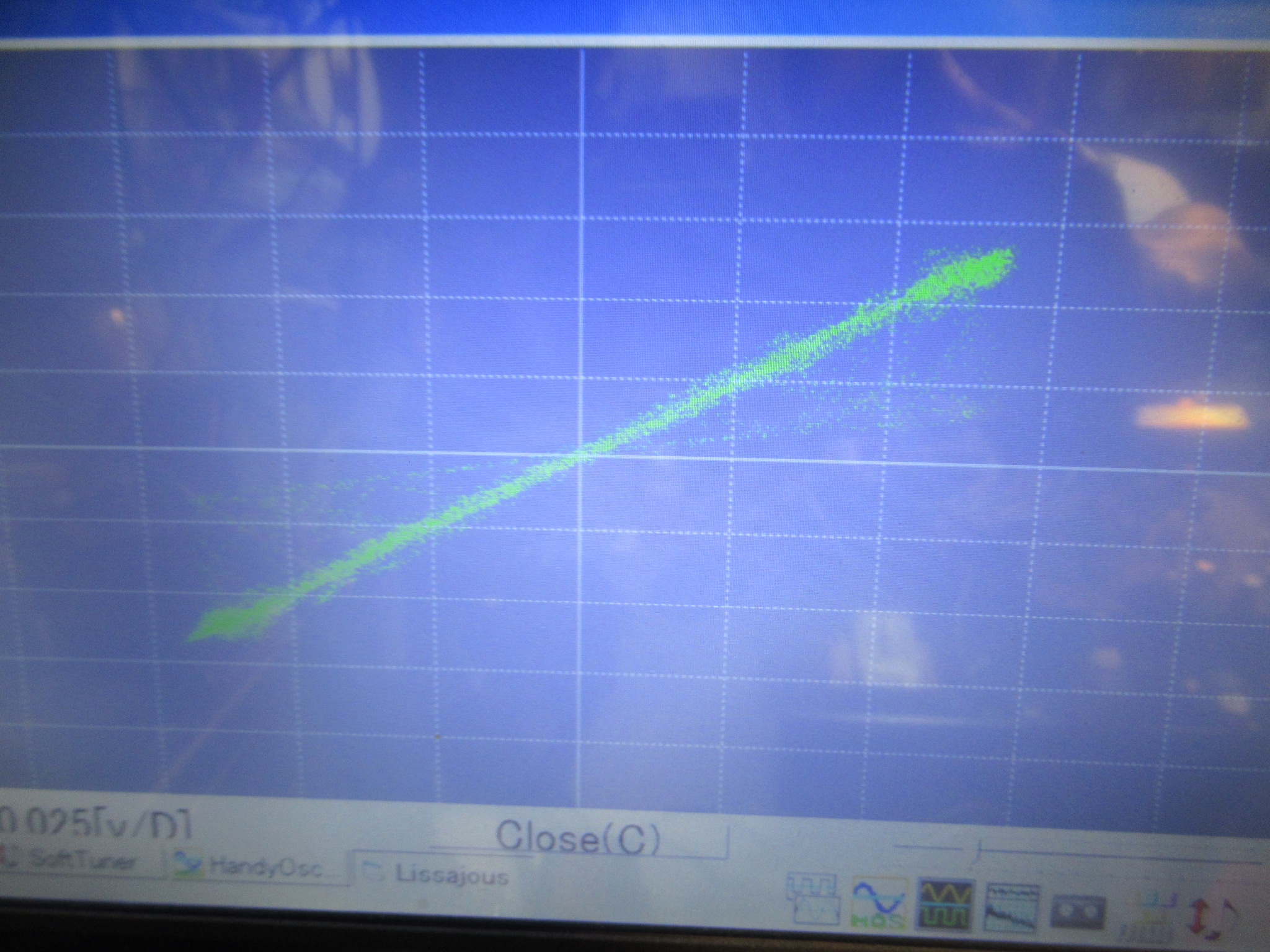

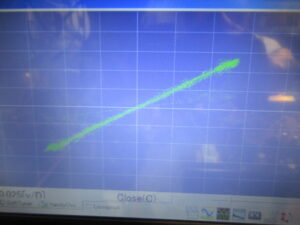

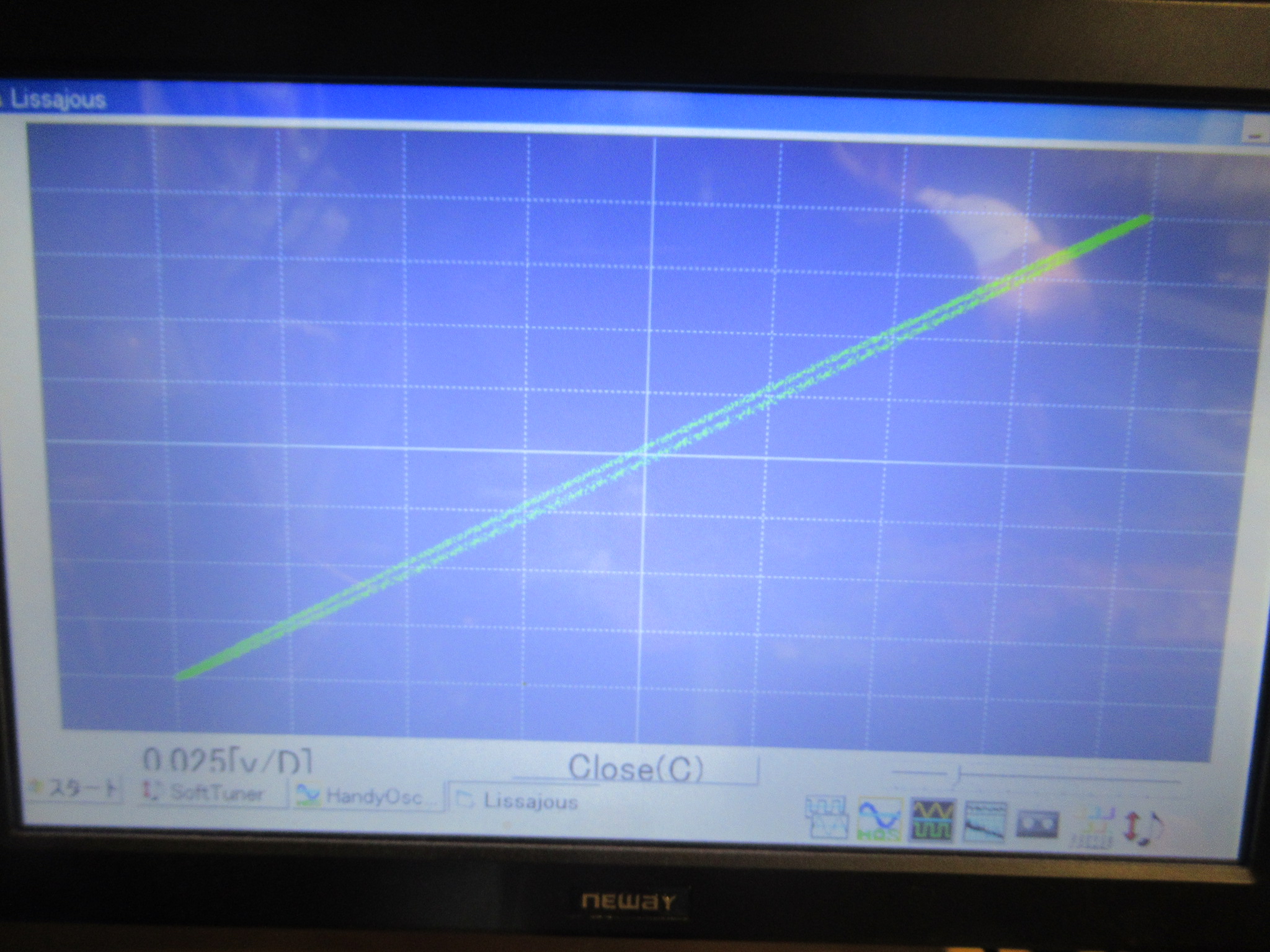

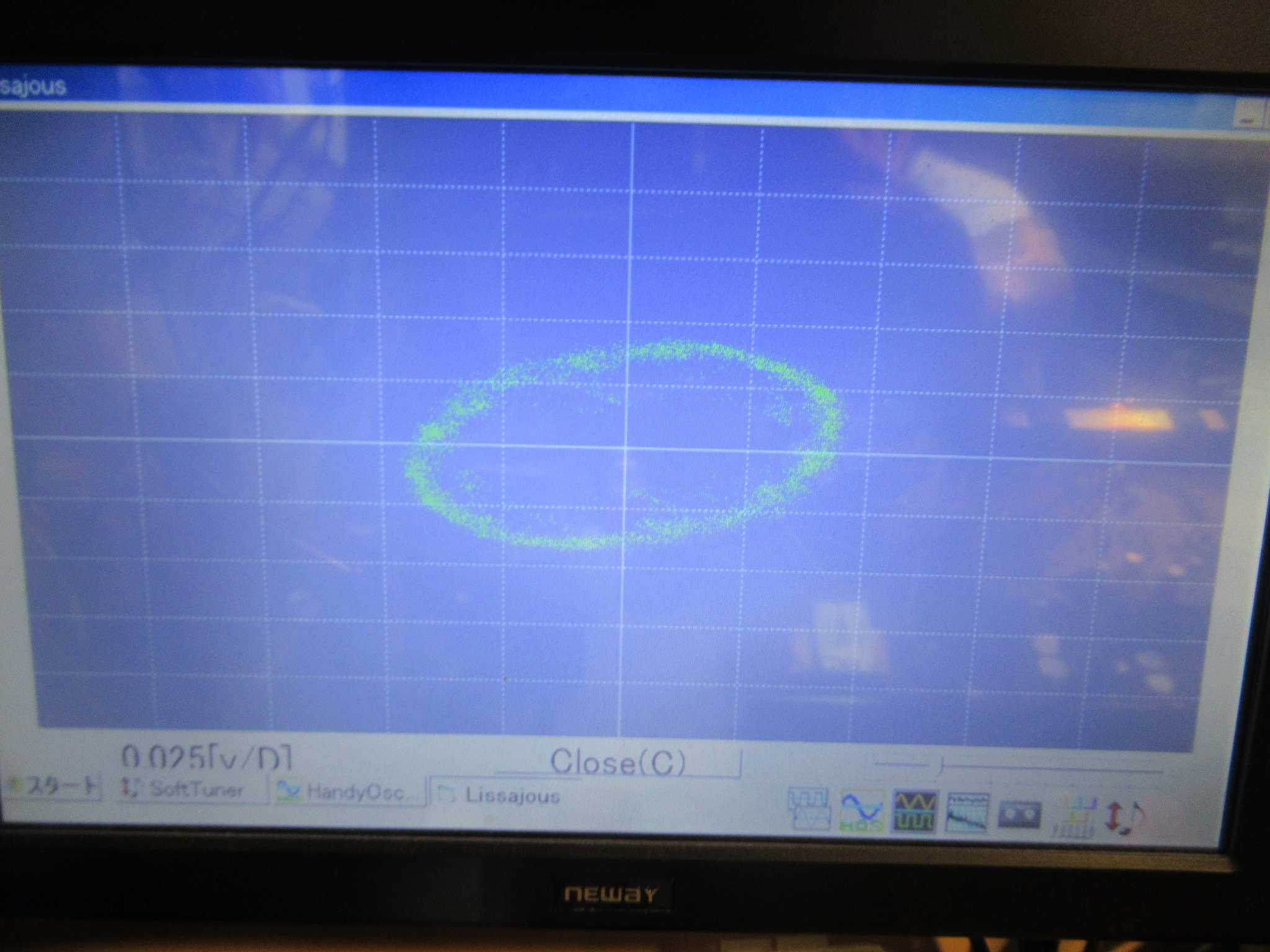

ヘッドアジマスの調整を行います。

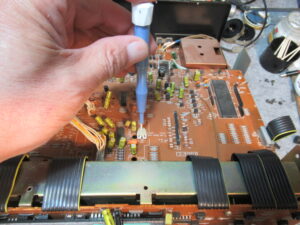

録再バランス調整を行います。
ここでひとつ問題があることがわかりました。RECバランスツマミ半反時計回りに回すと、途中で接触不良が起きてメーターが大きく振れることがあります。接点復活剤をVOLに処置することによりかなりの改善が見られましたが、100％ではありません。交換の是非についてオーナー様にご相談したところ、録音はしないということでしたので現状のまま進めます。
テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
