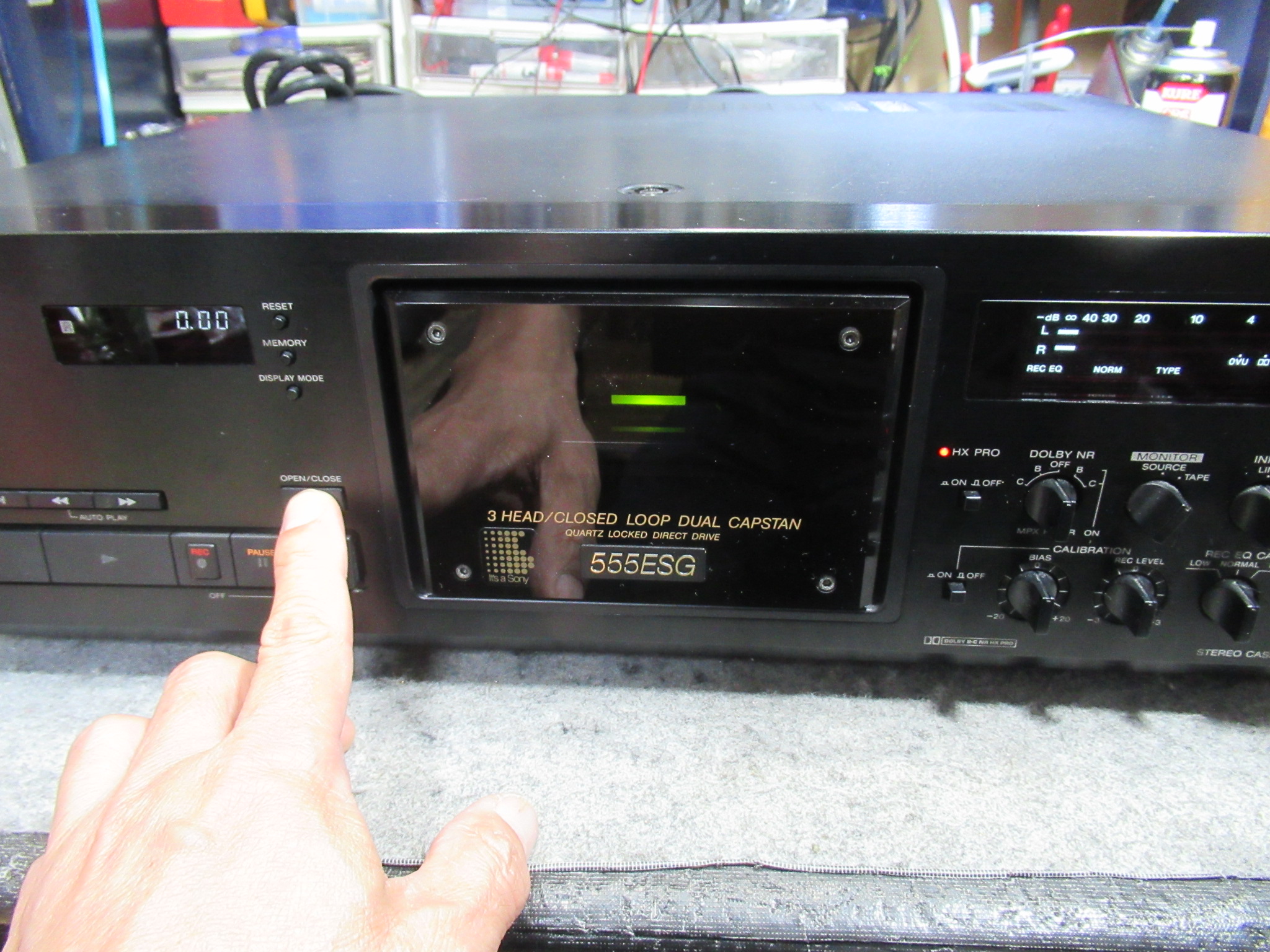

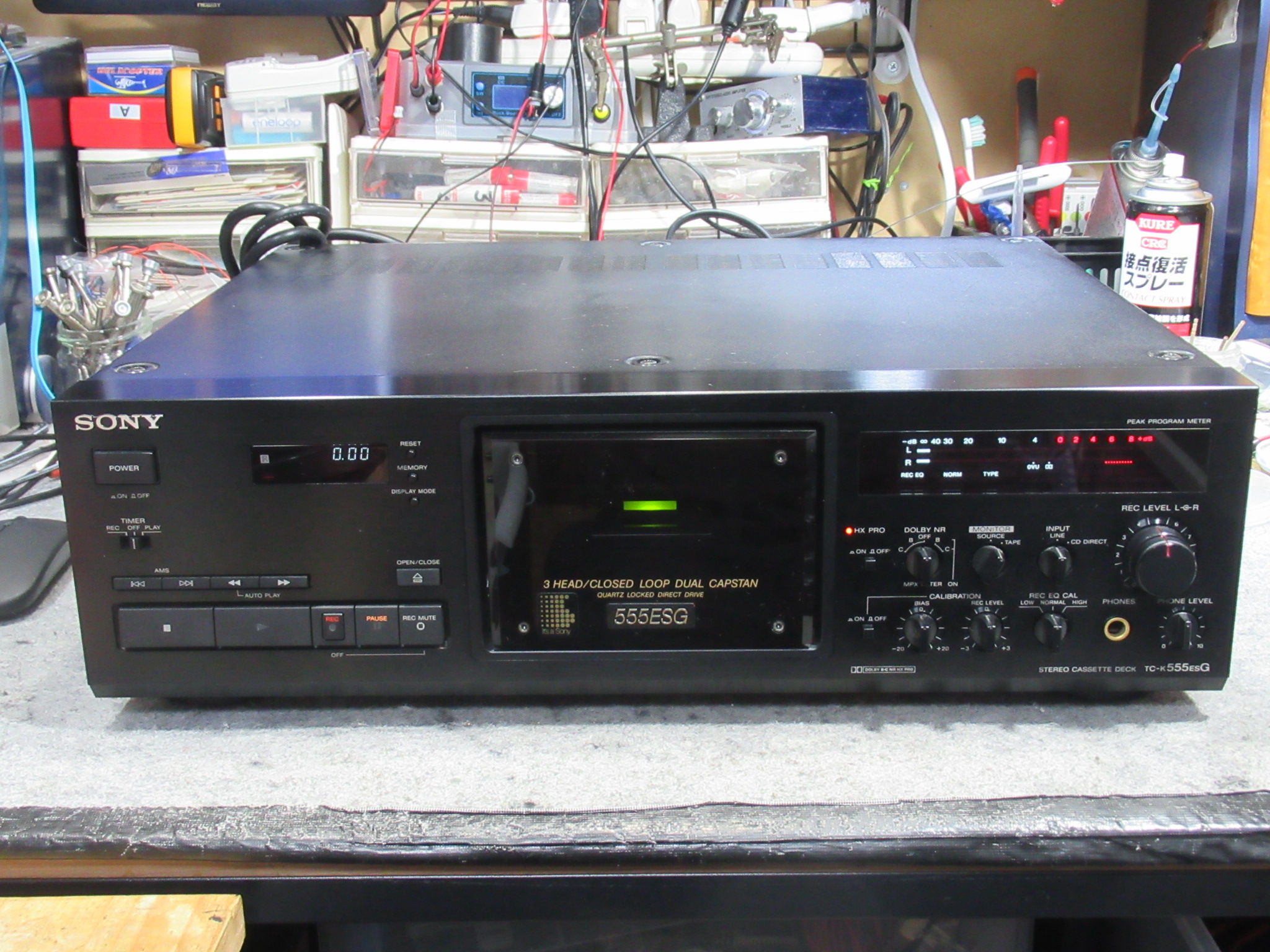

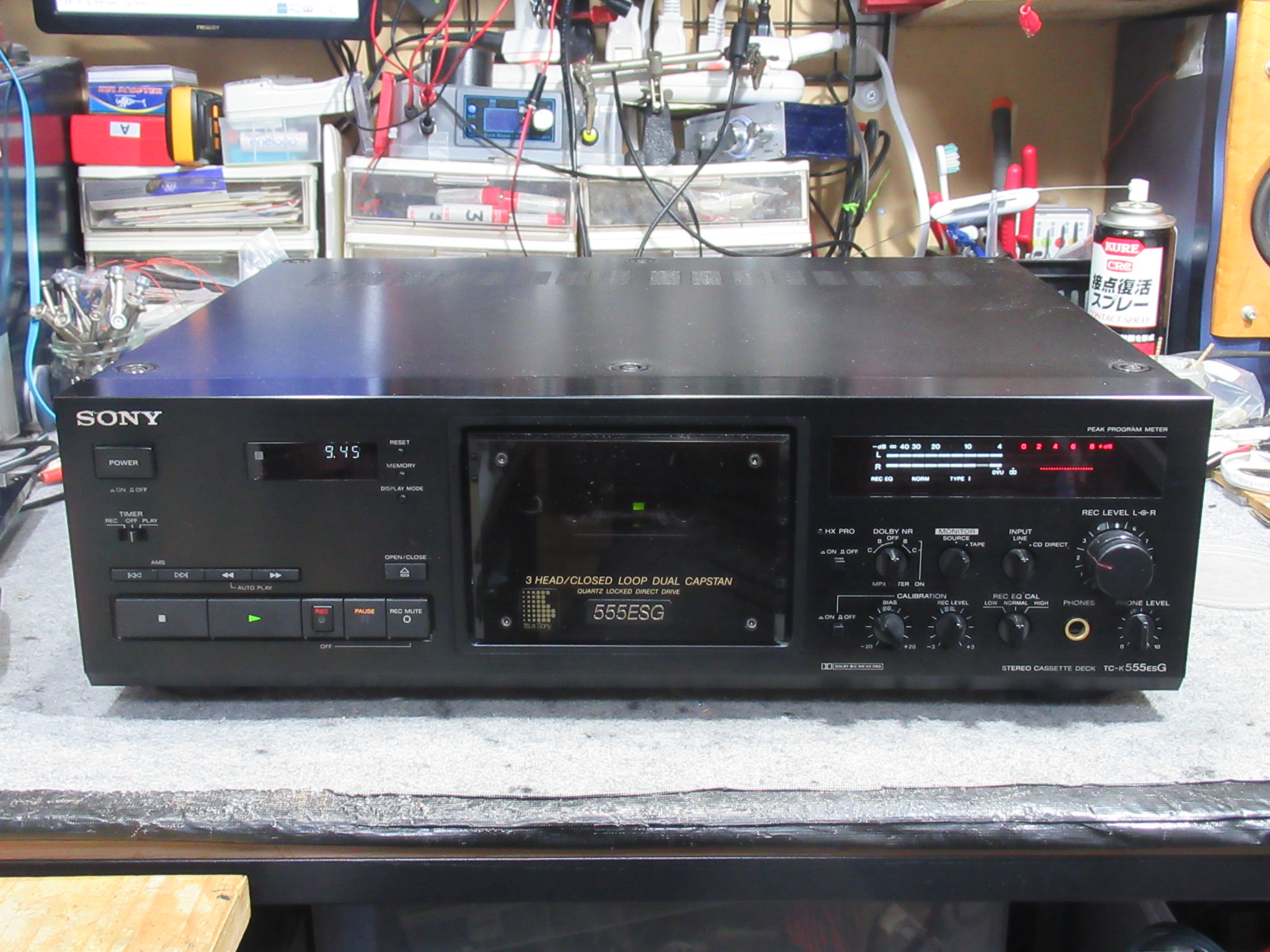

SONYのTC-K555ESGです。
15年ぶりに使用したところ故障していたということです。

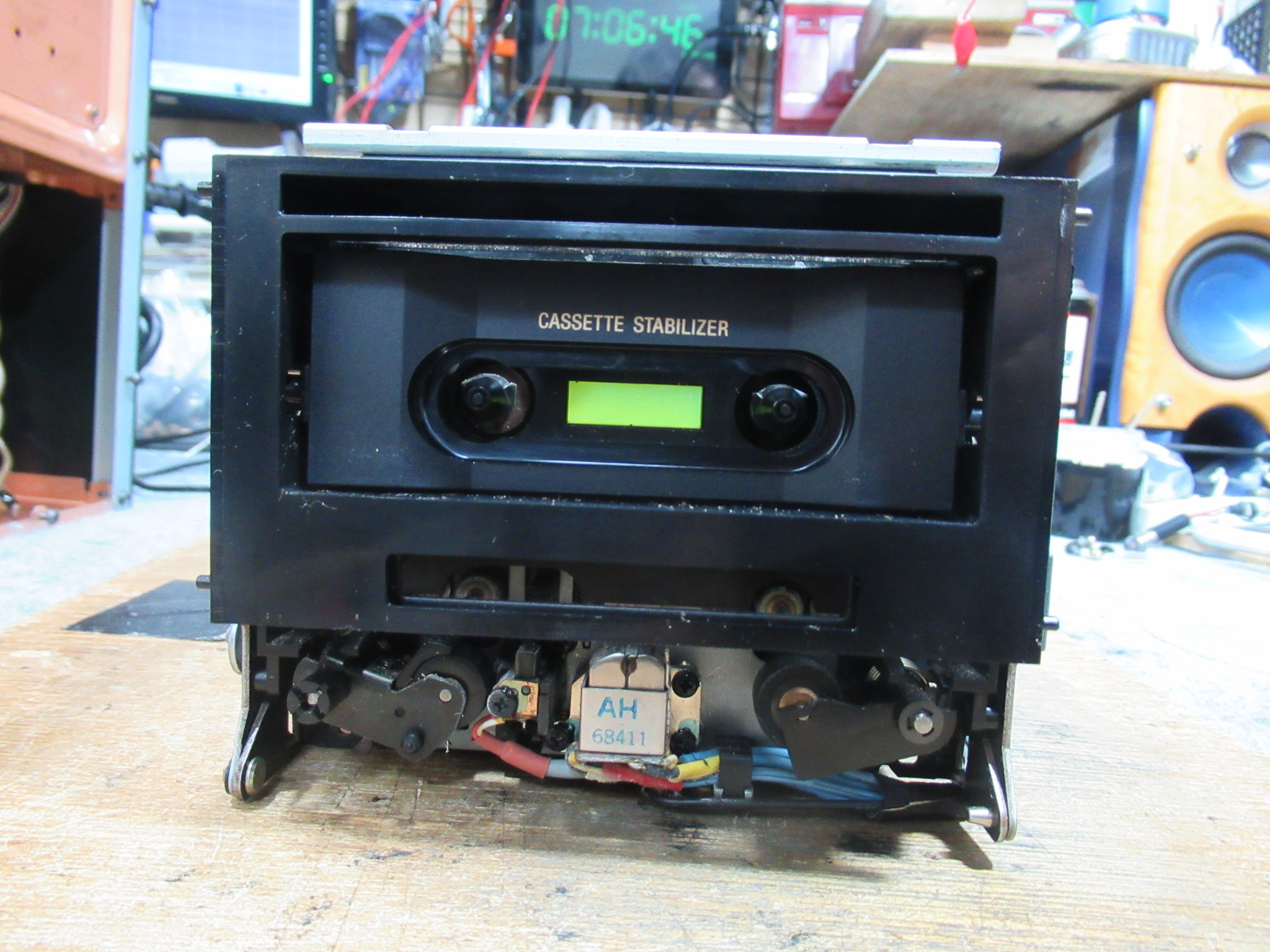

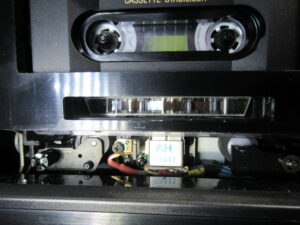

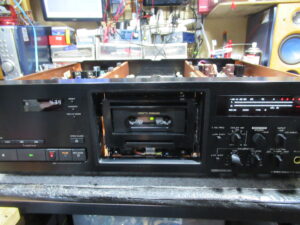

イジェクトしましたが、モーター音は聞こえるものの開きません。

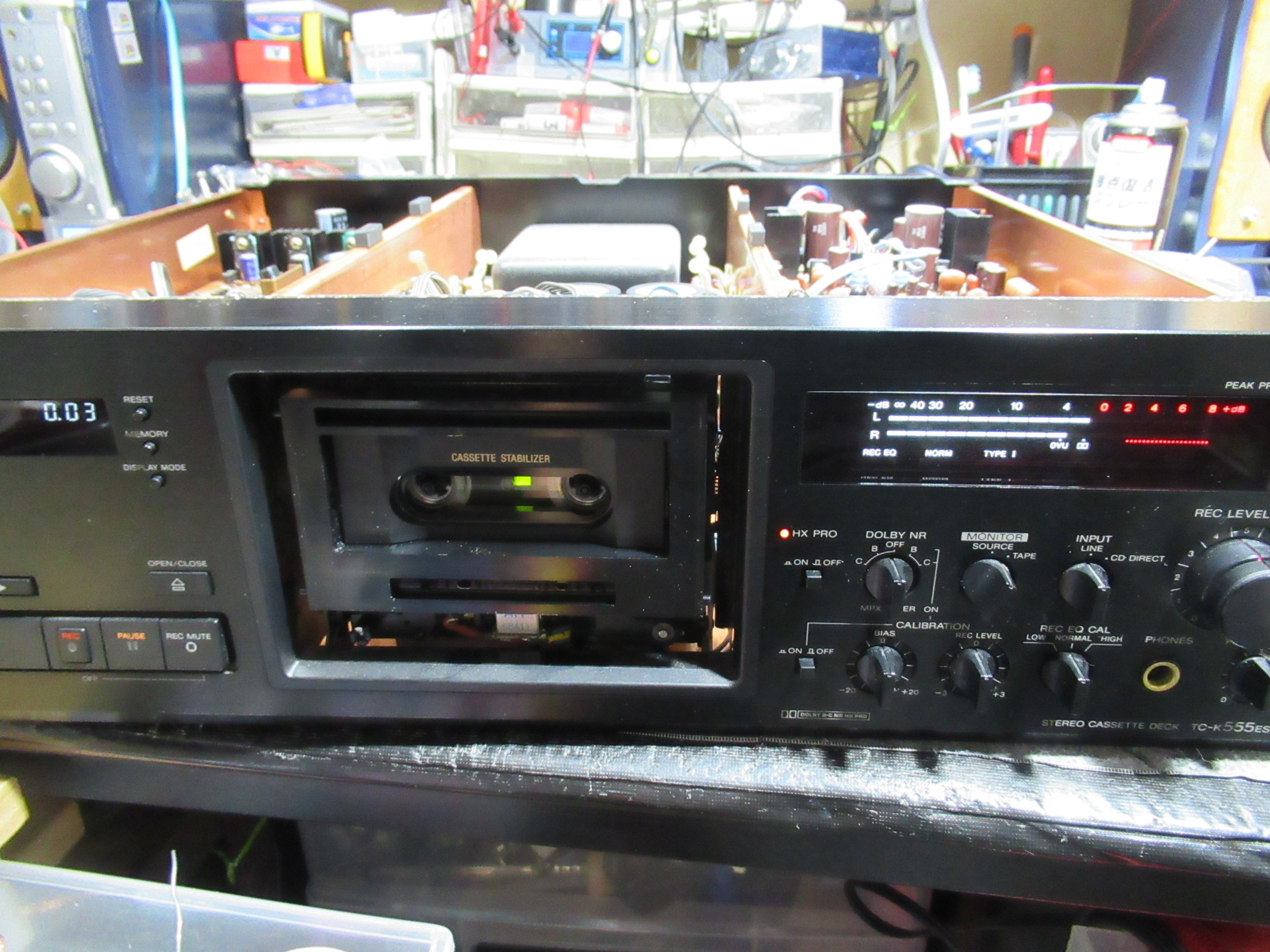

カバーを開けました。電解コンデンサーが液漏れしている匂いがします。

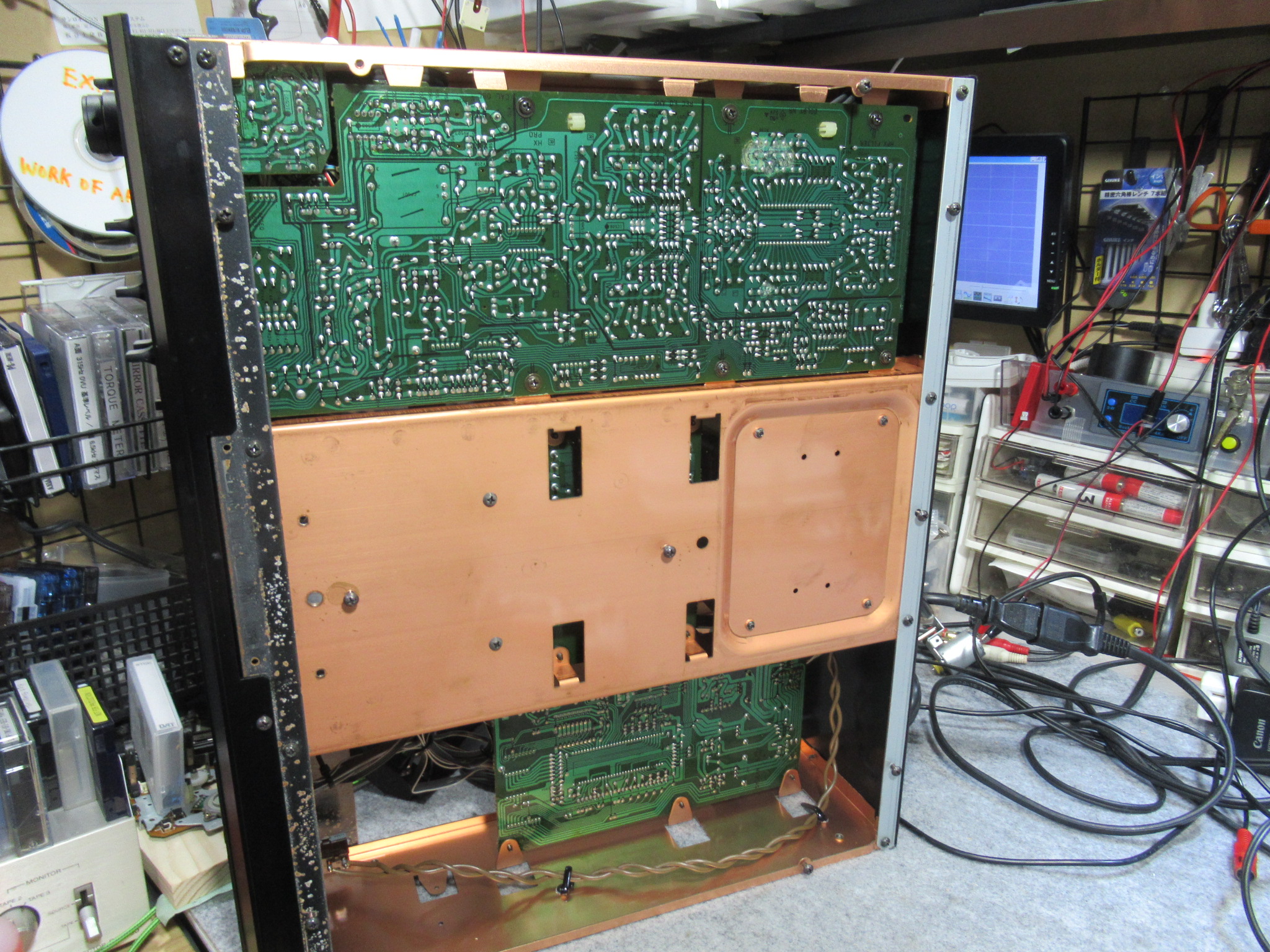

底板を取り外します。

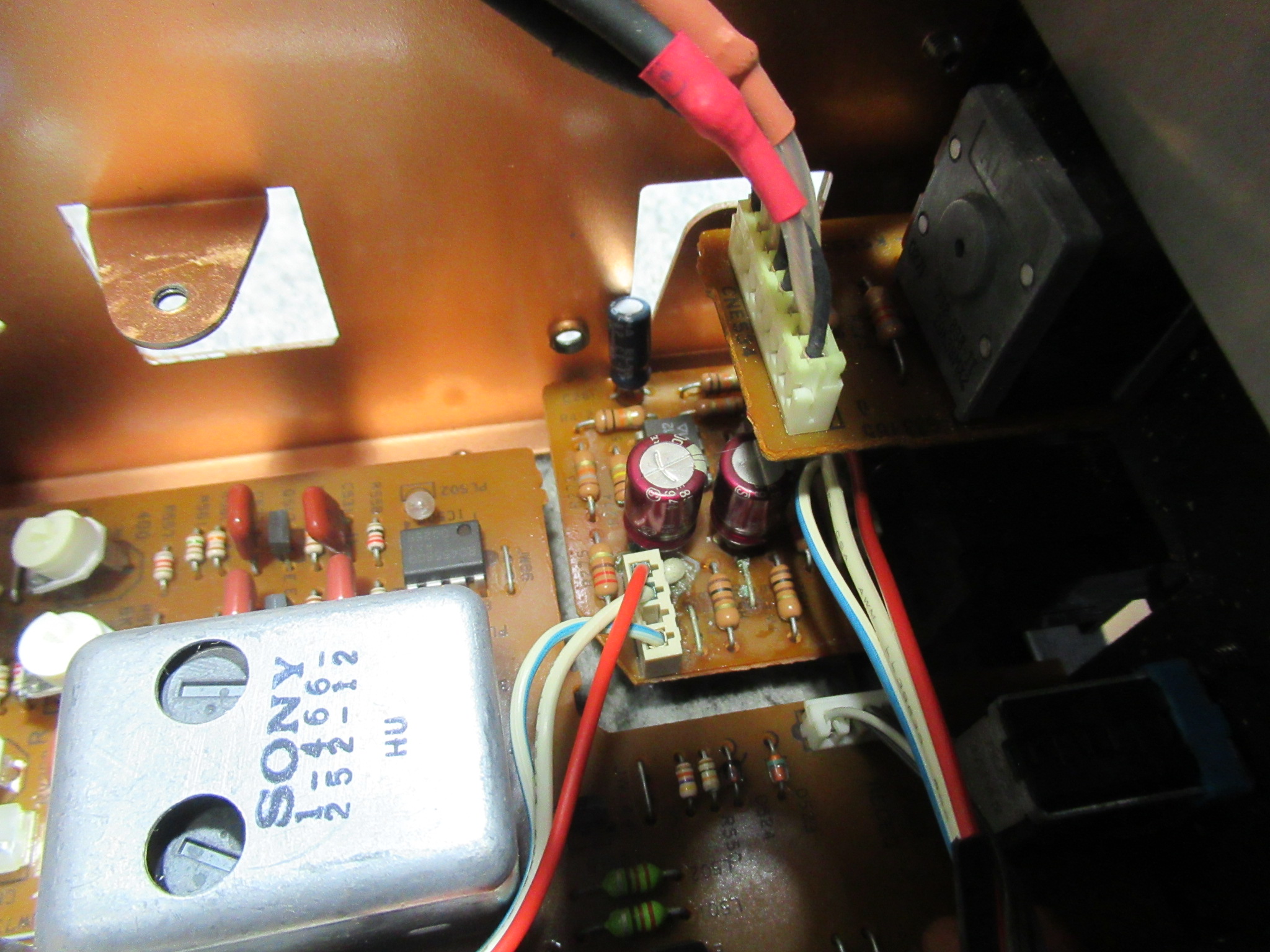

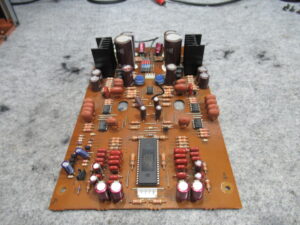

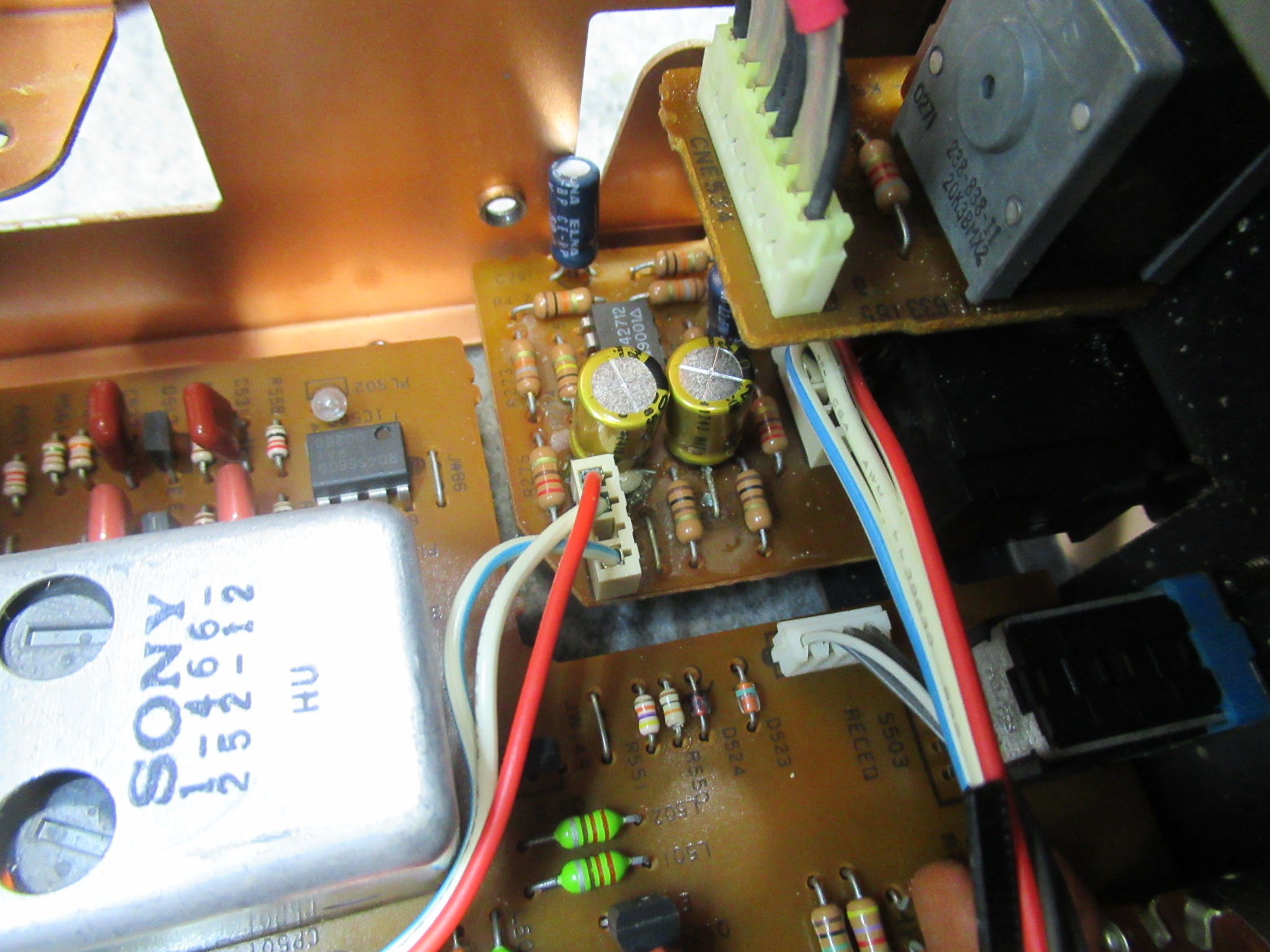

録音基板です。ELNA社製の電解コンデンサー取付部が液漏れで白く汚れています。

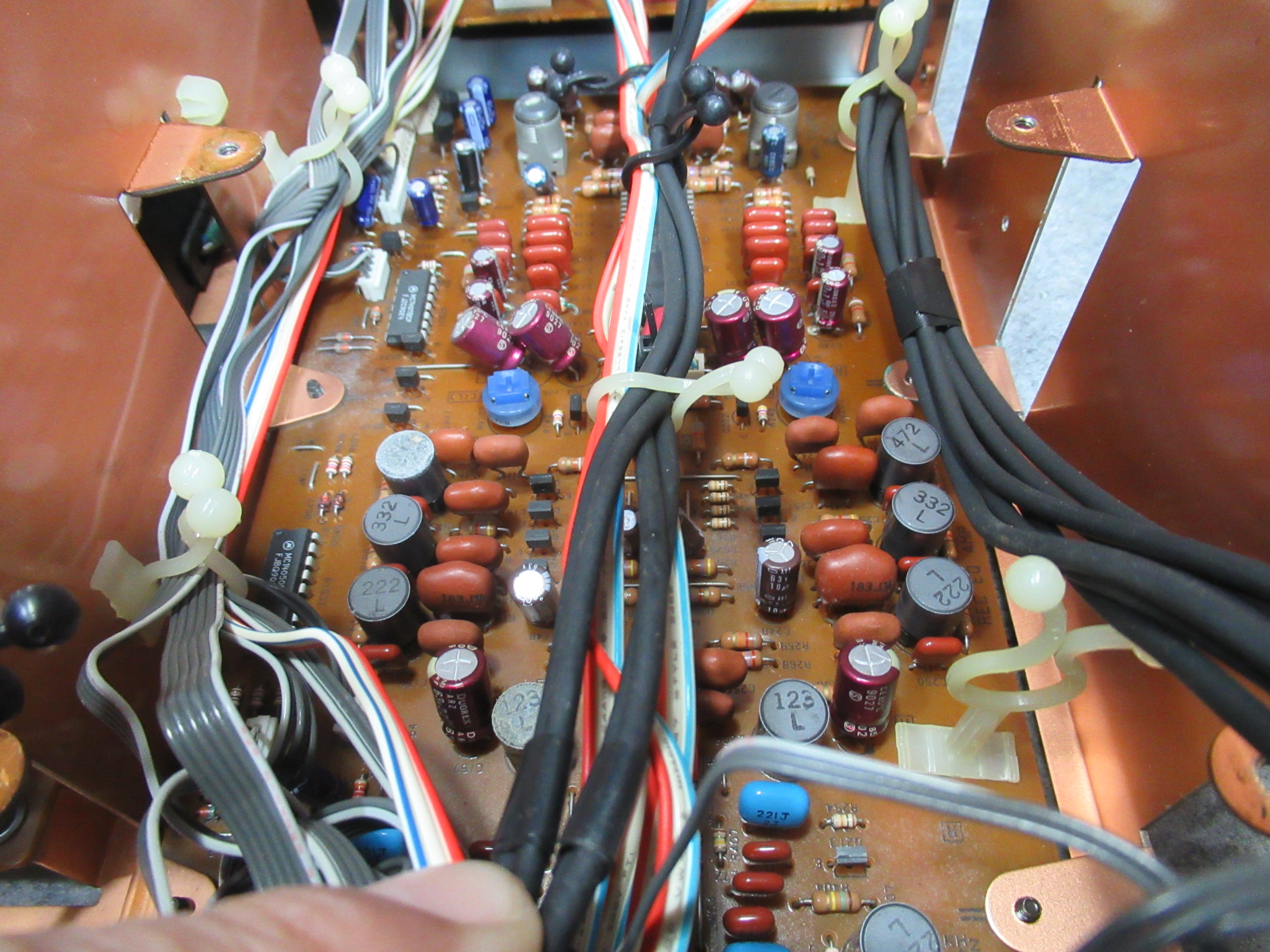

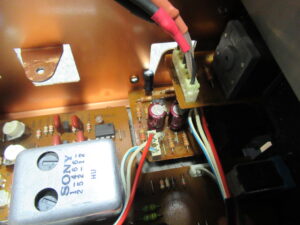

ヘッドホン基板です。表面には出ていませんが、これまでの経験上、間違いなく液漏れしていると思われます。
再生基板です。

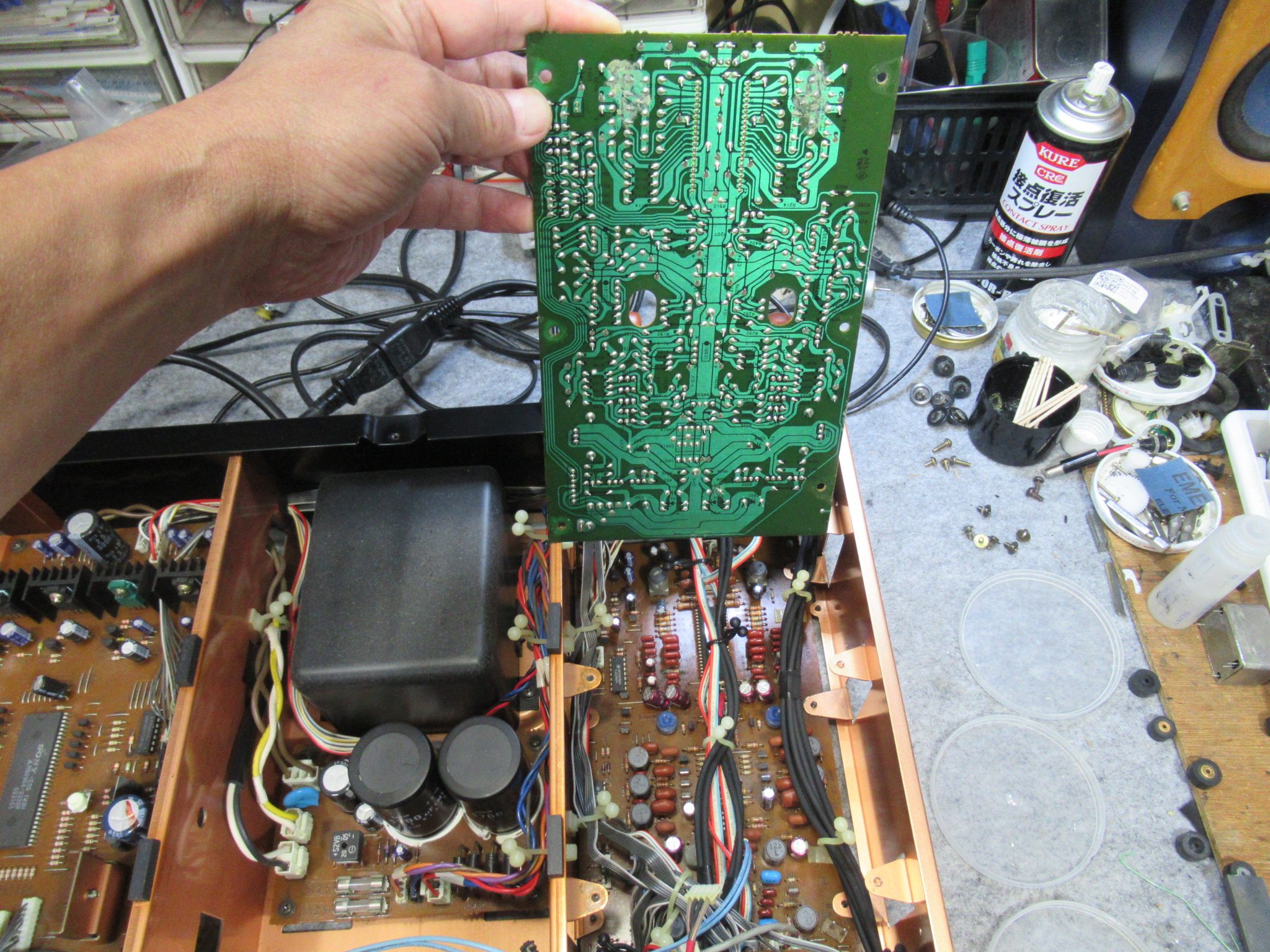

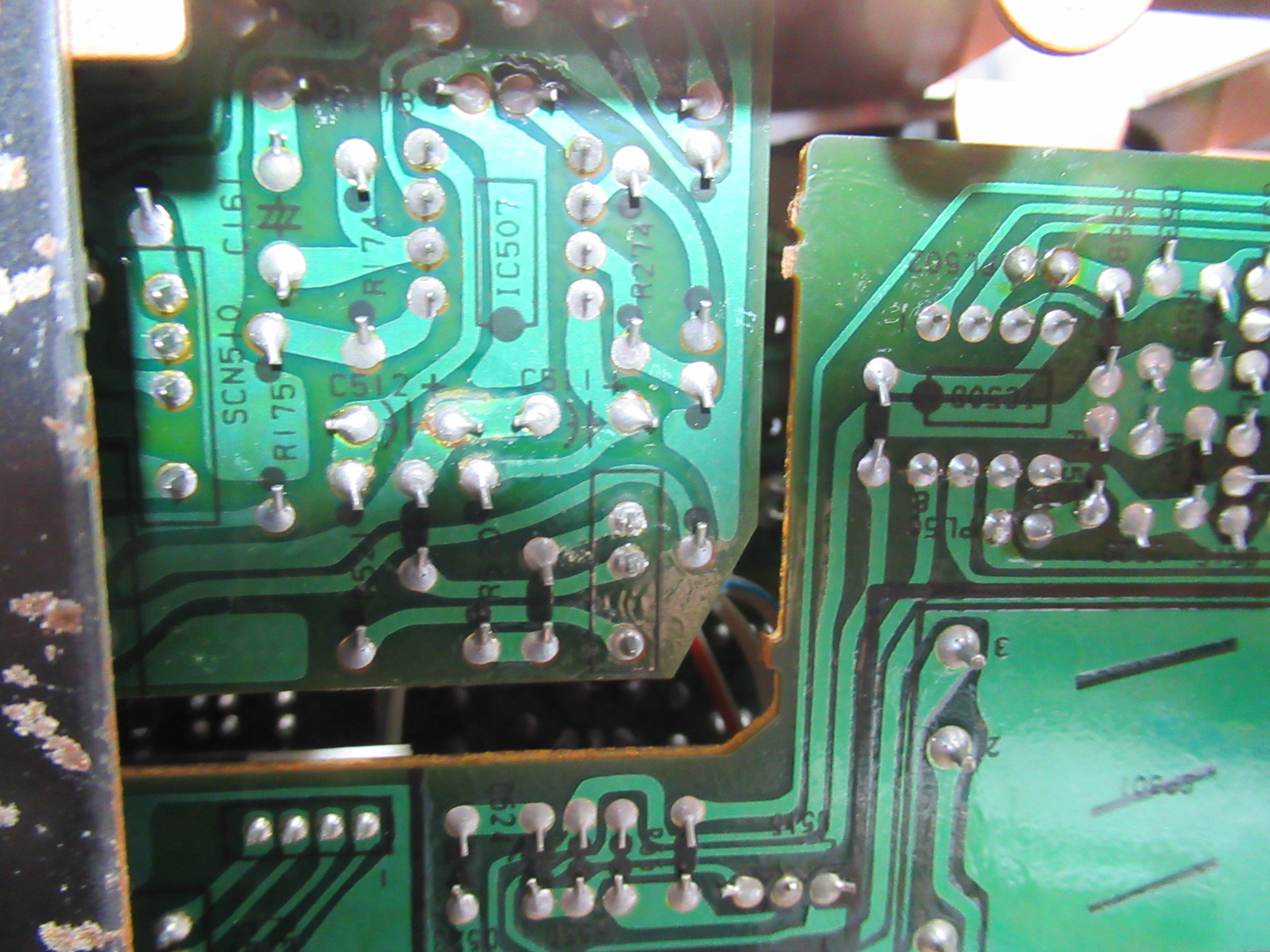

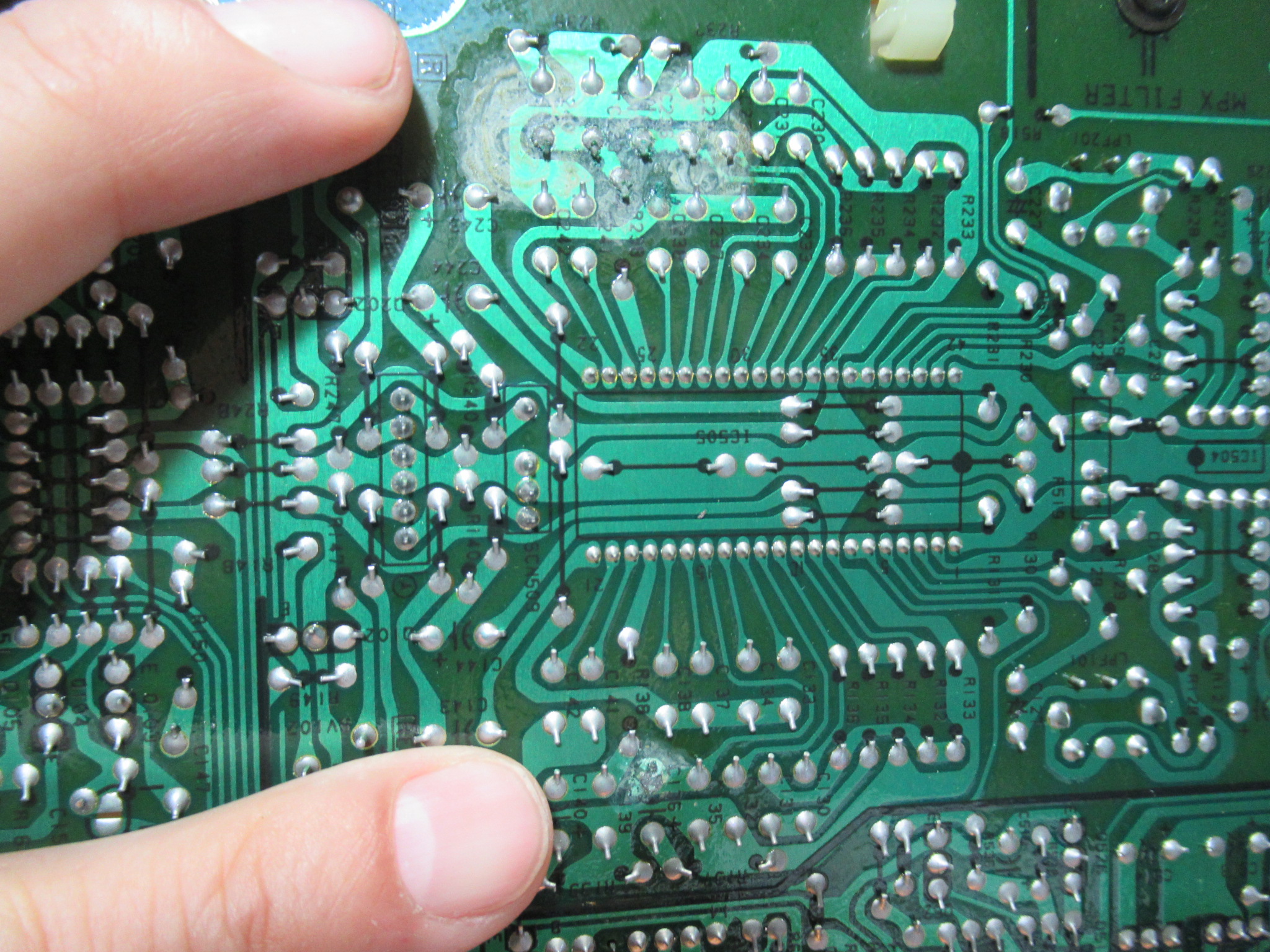

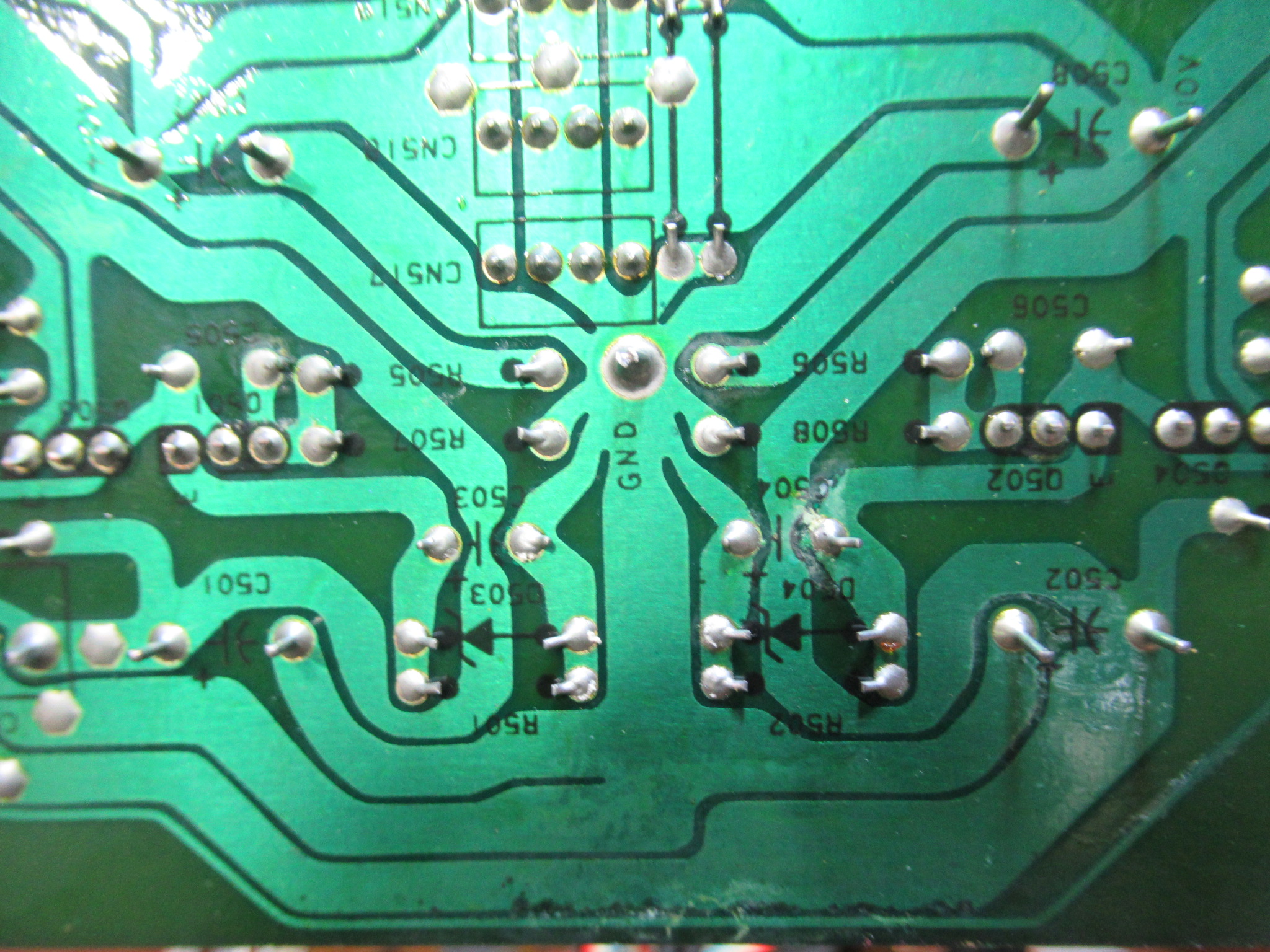

指先の部分が汚れています。右写真は基板の下側です。ここも間違いなく液漏れしています。

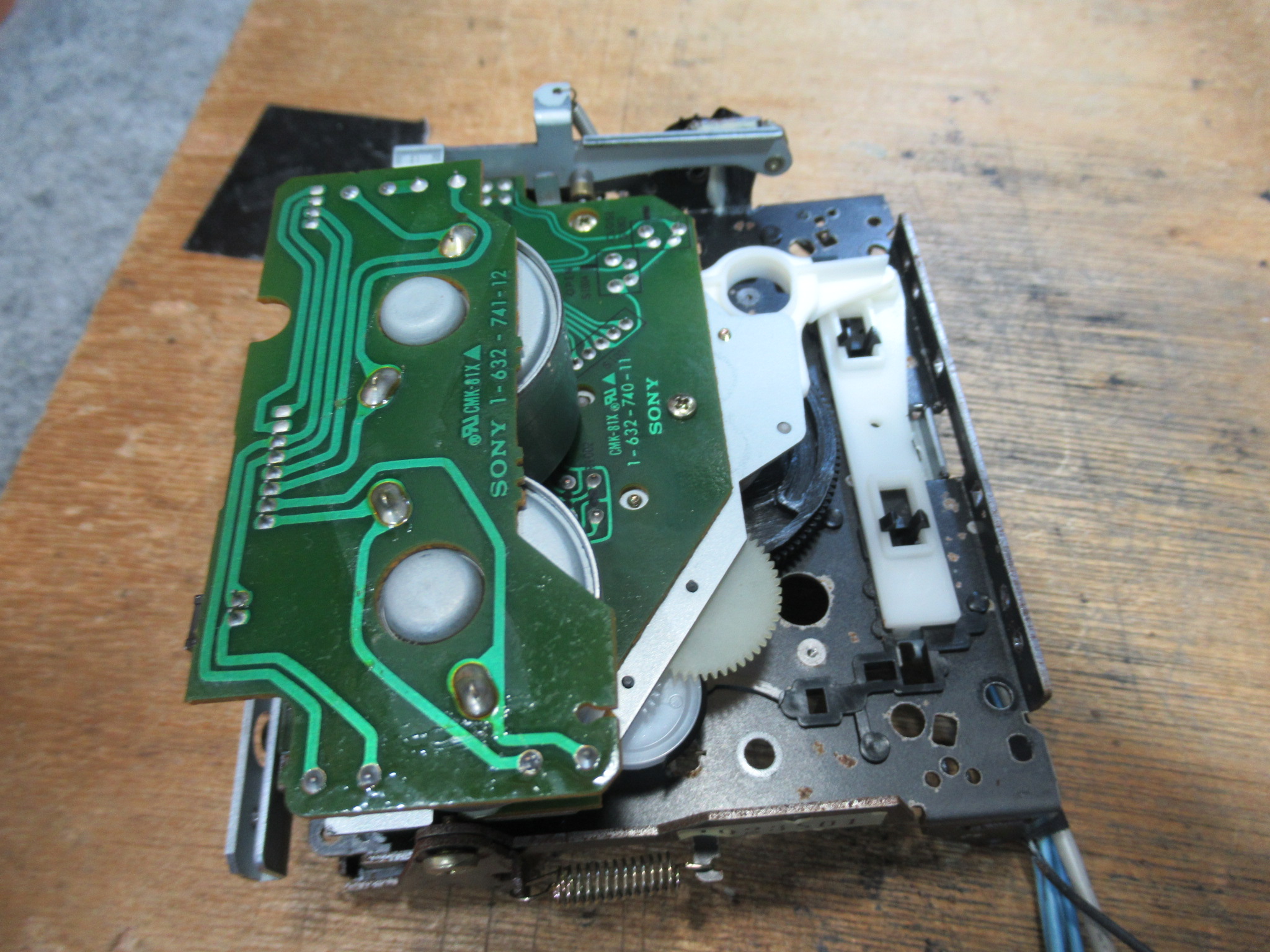

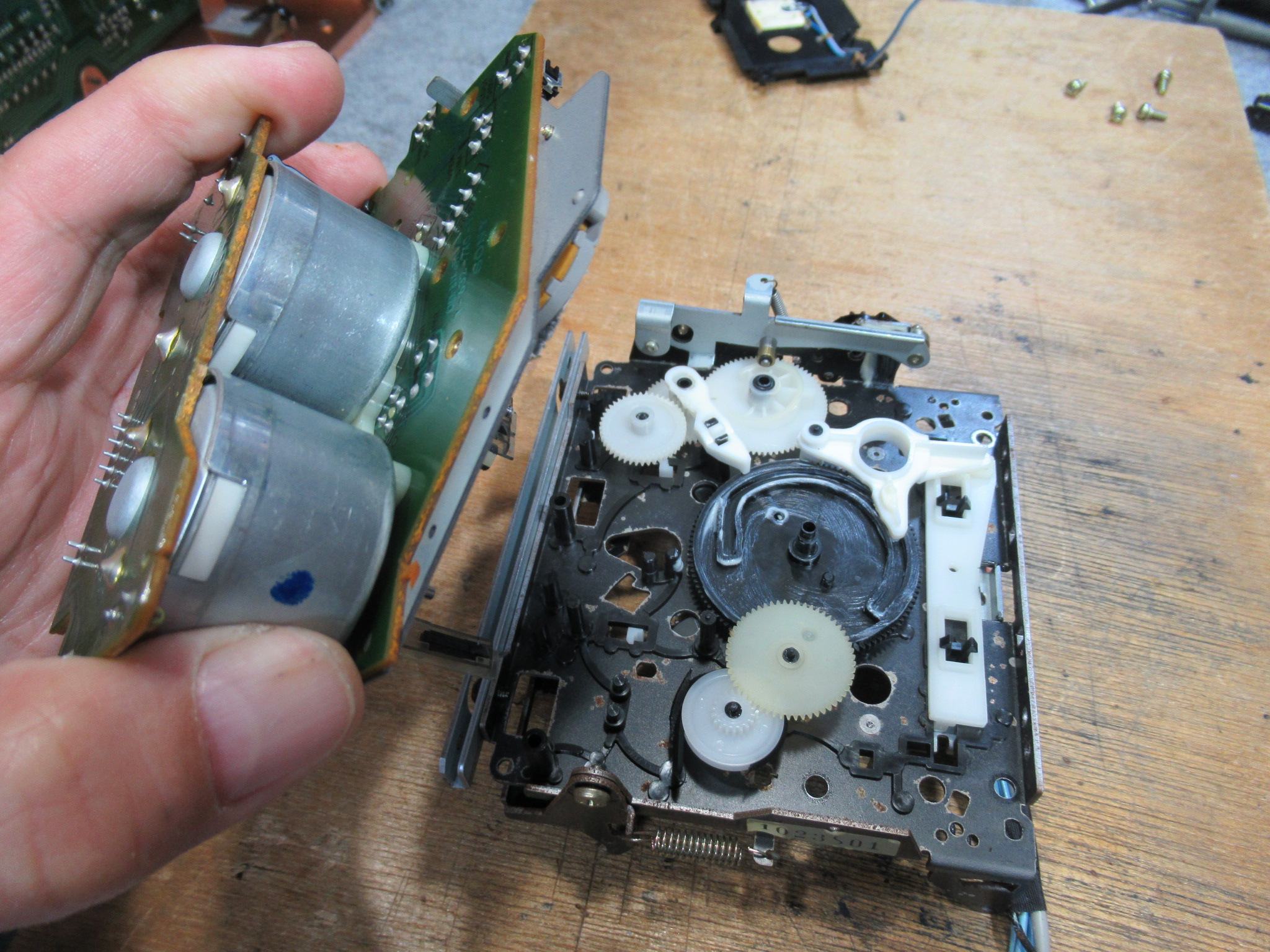

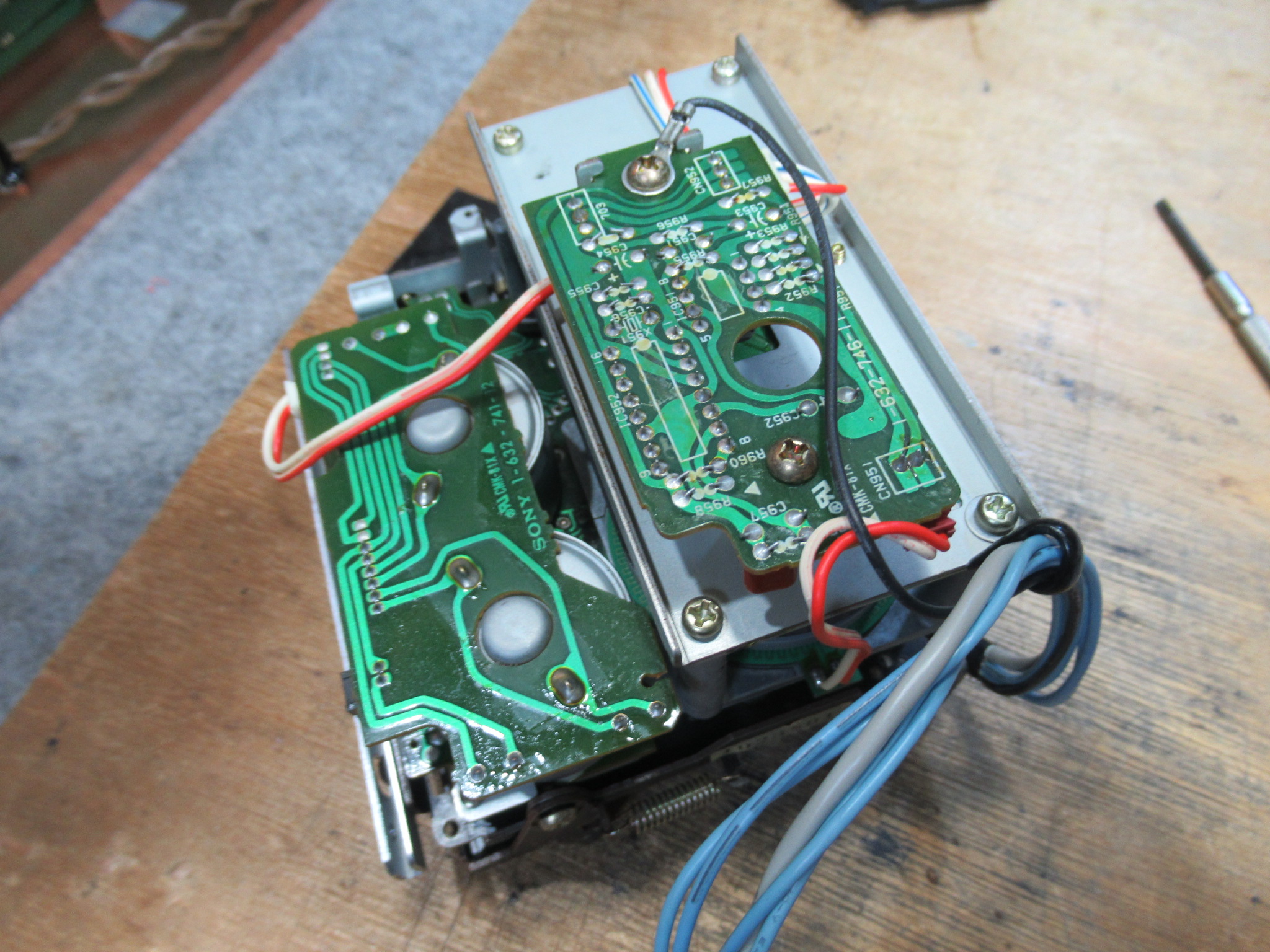

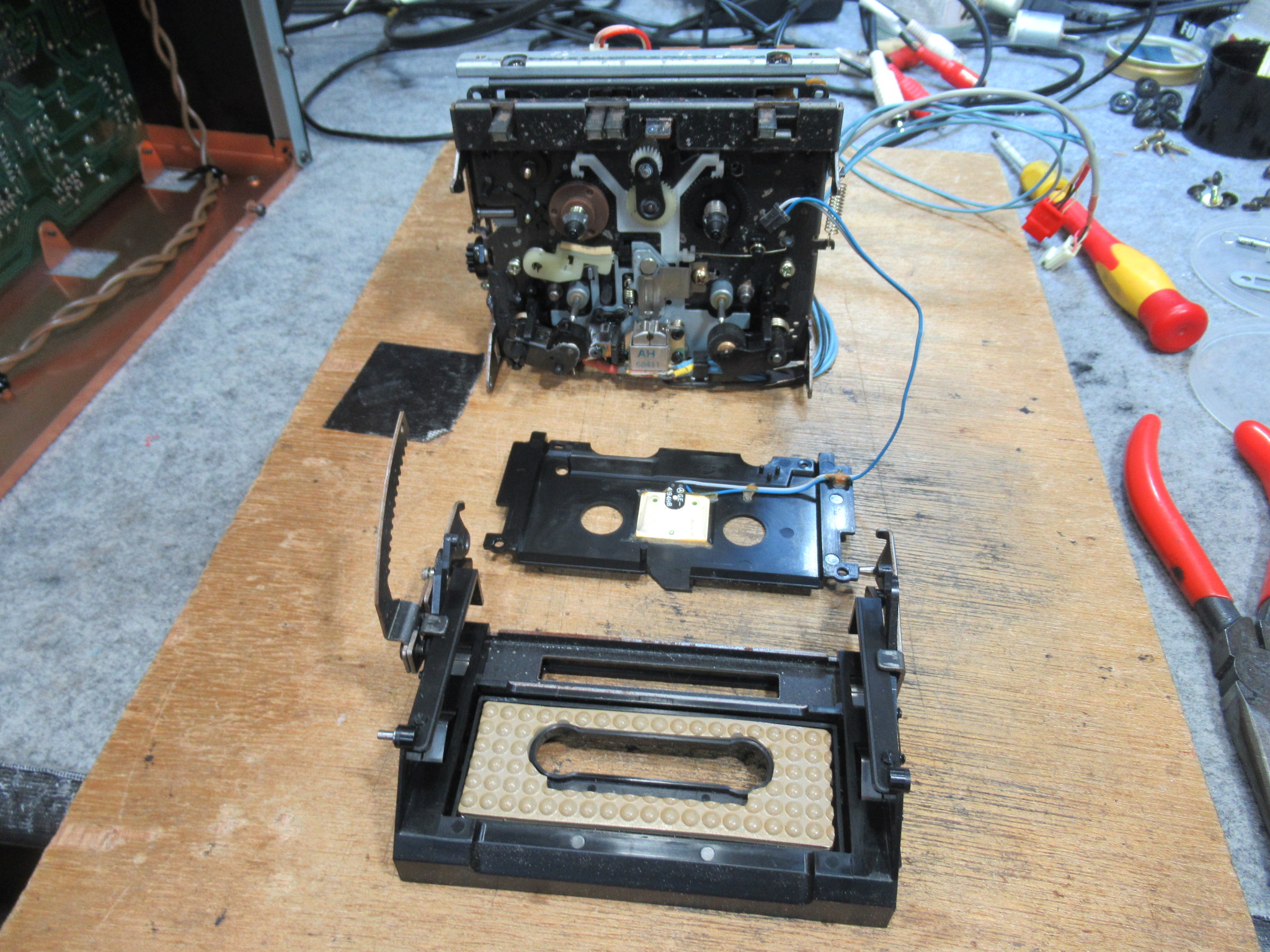

メカを降ろして分解を進めます。

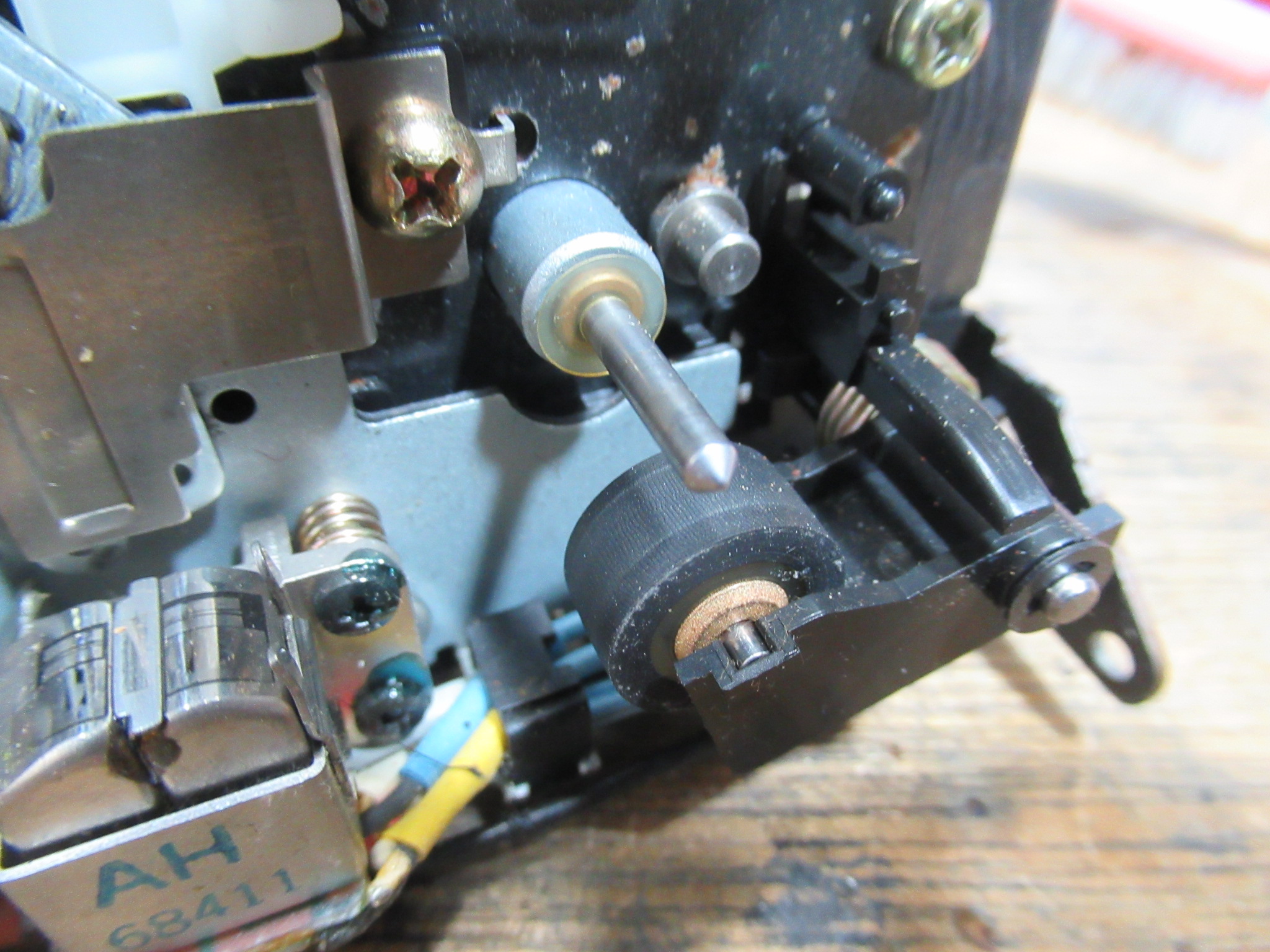

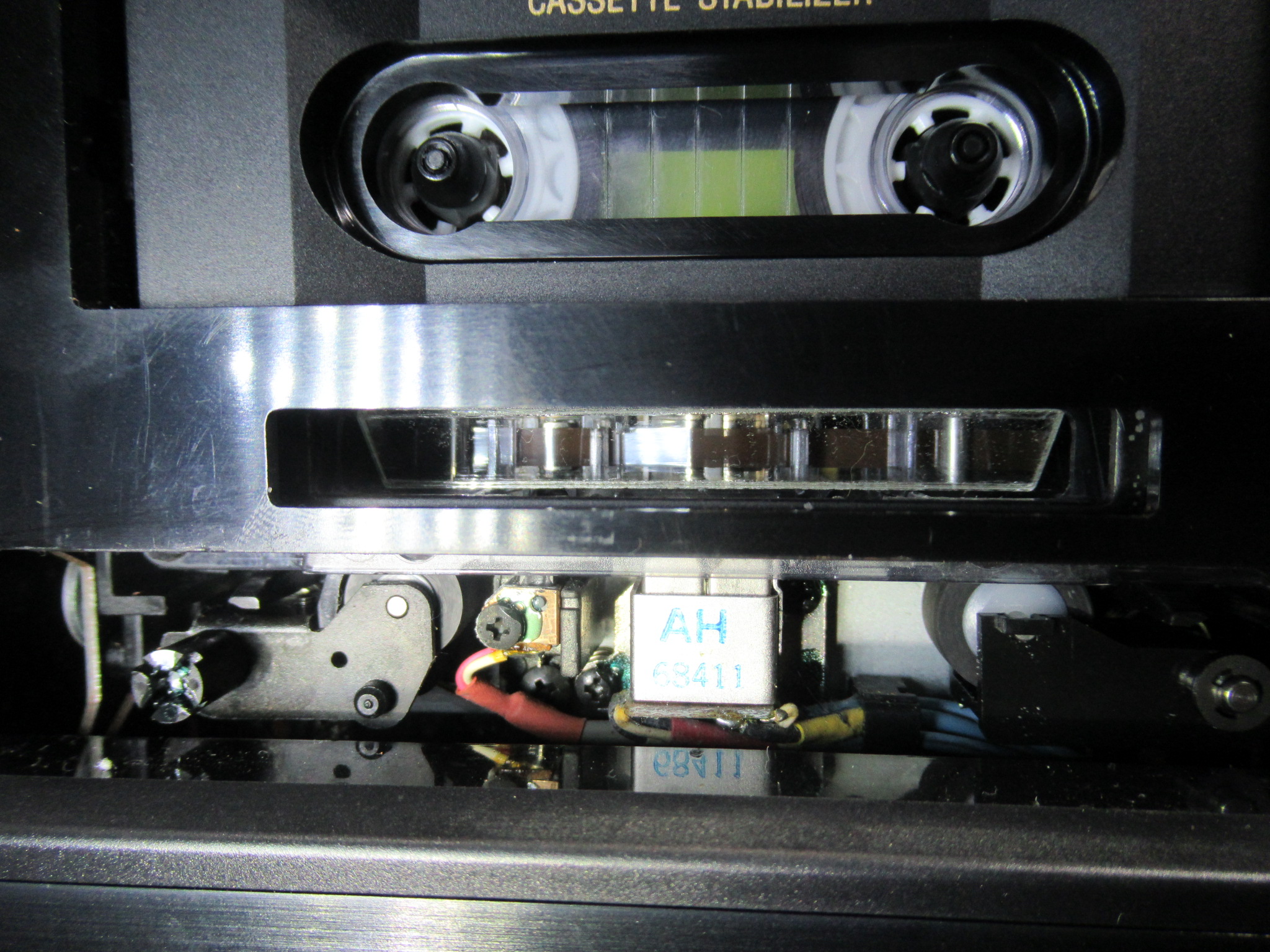

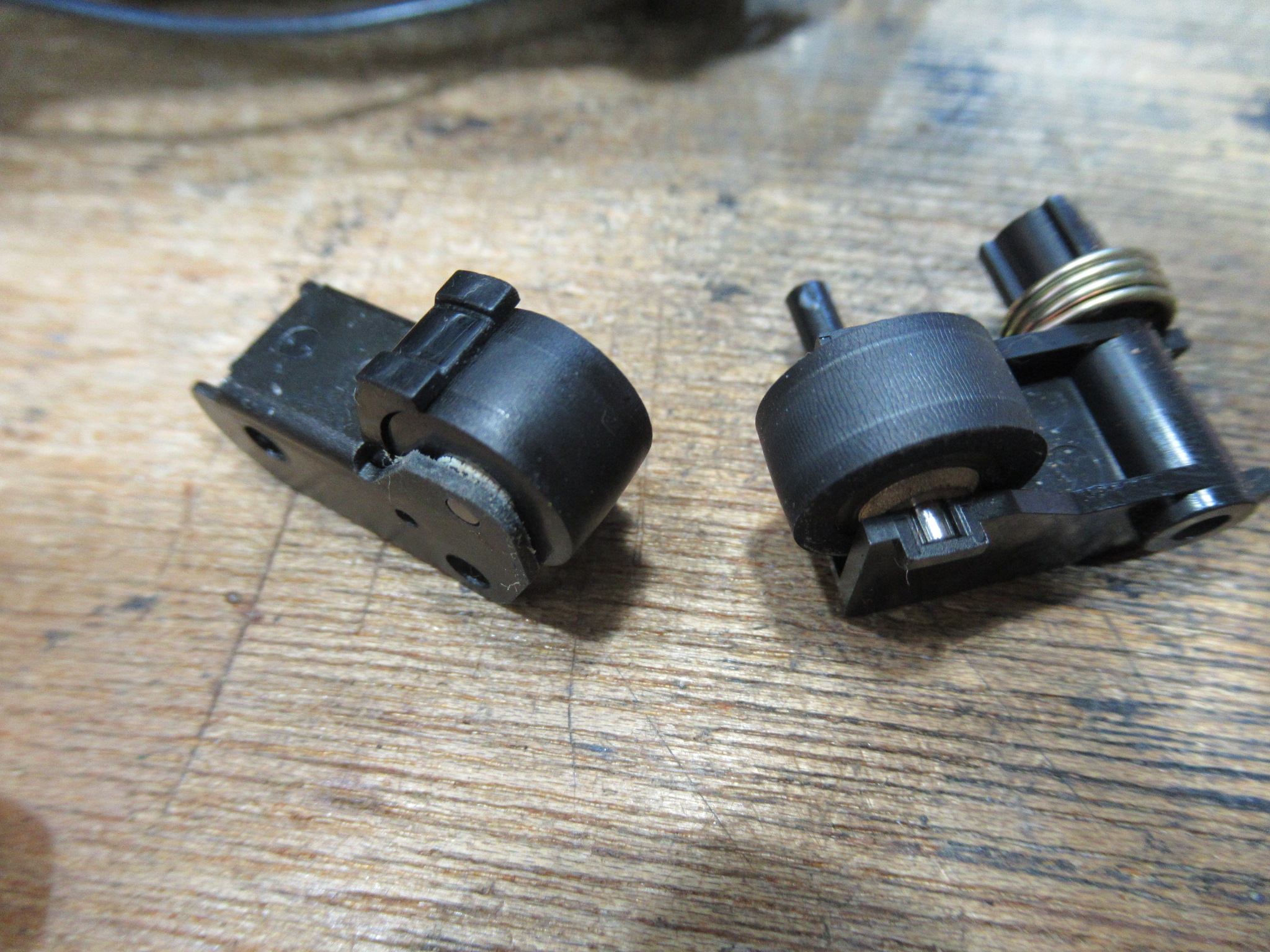

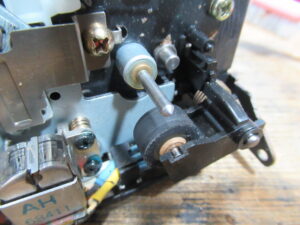

目視点検します。ピンチローラーが劣化しています。

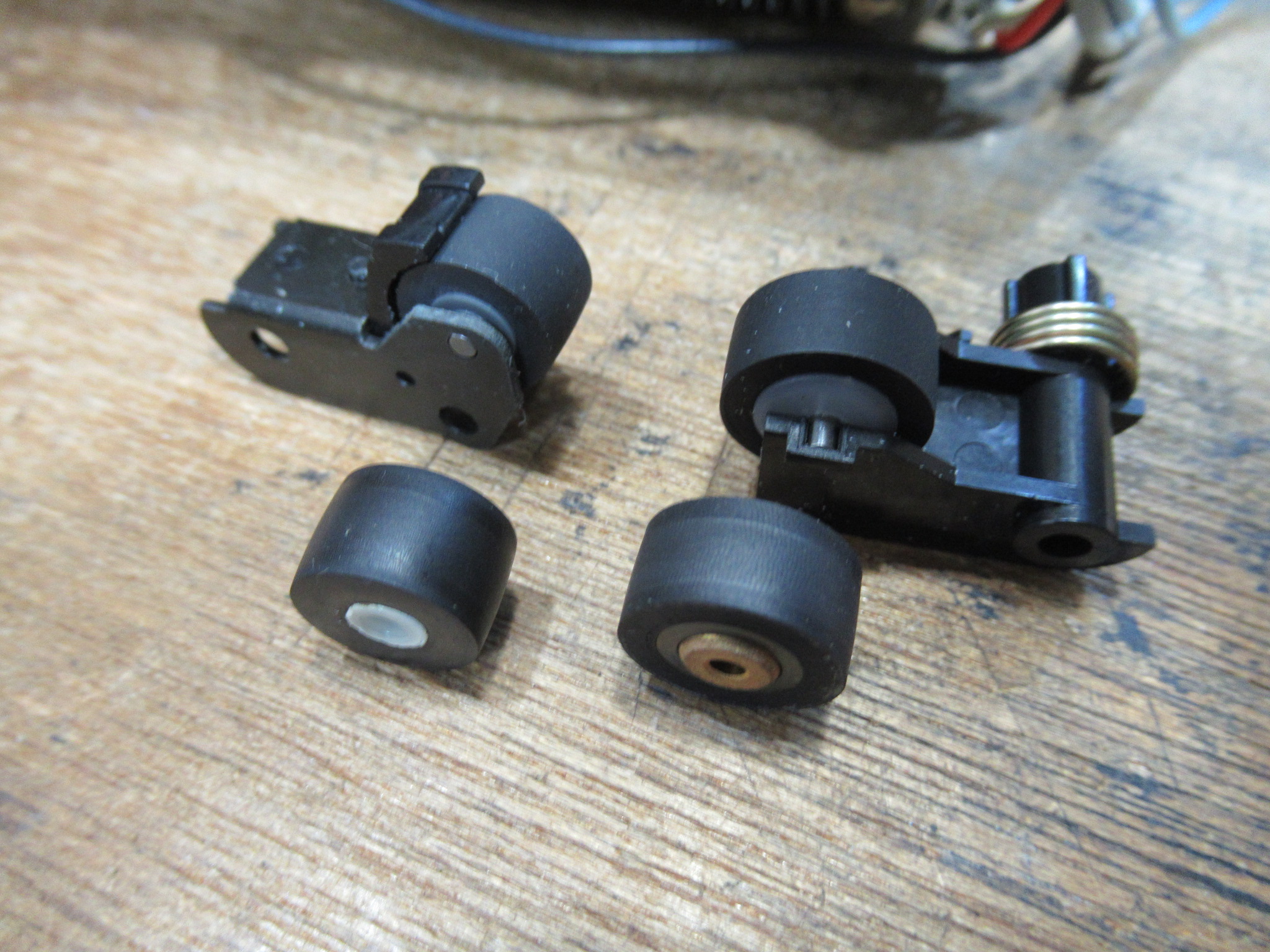

交換します。

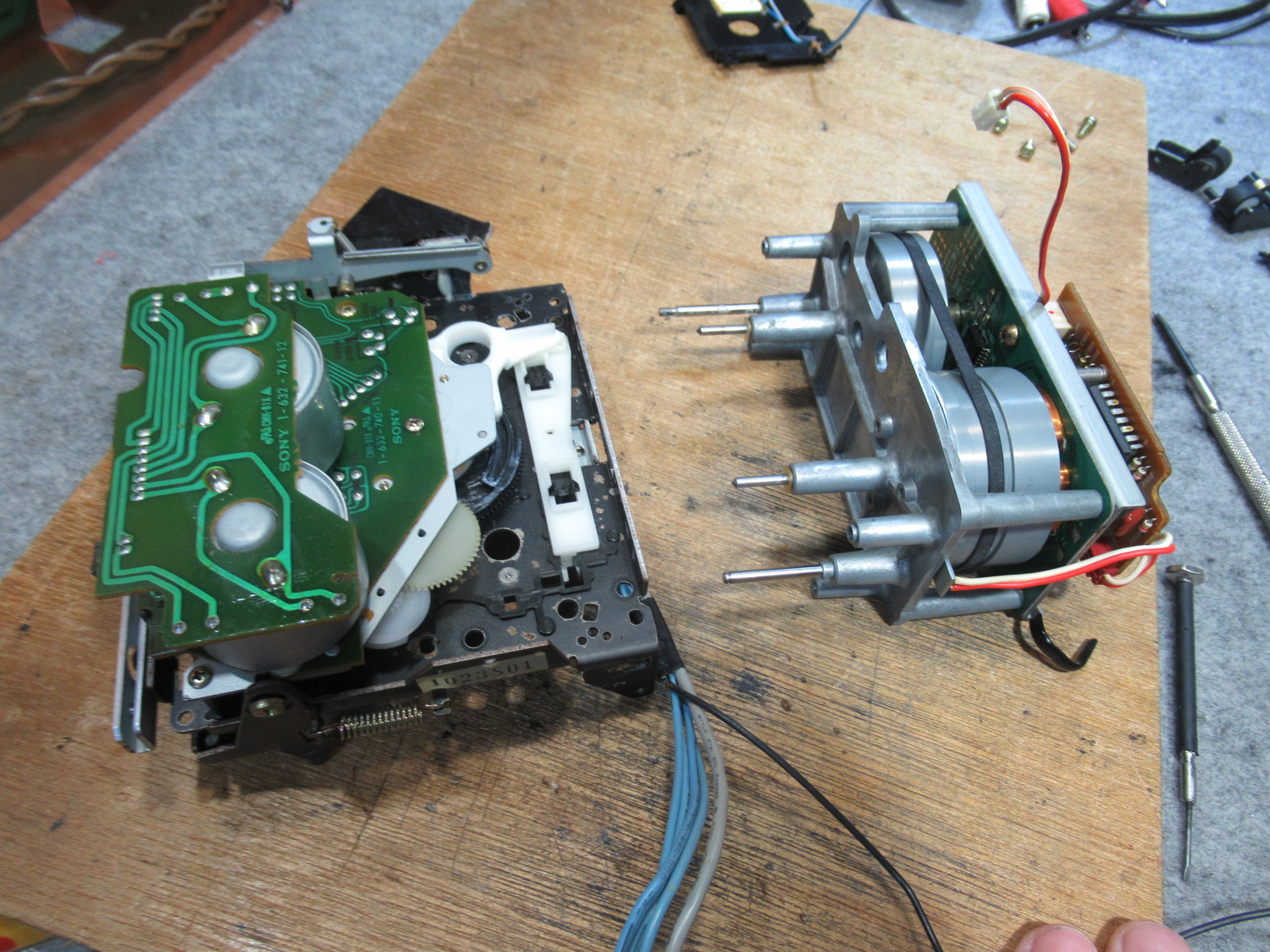

キャプスタンモーターユニットを取り外します。

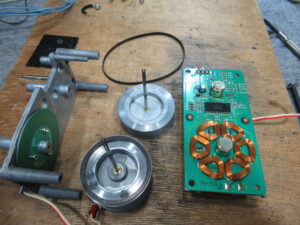

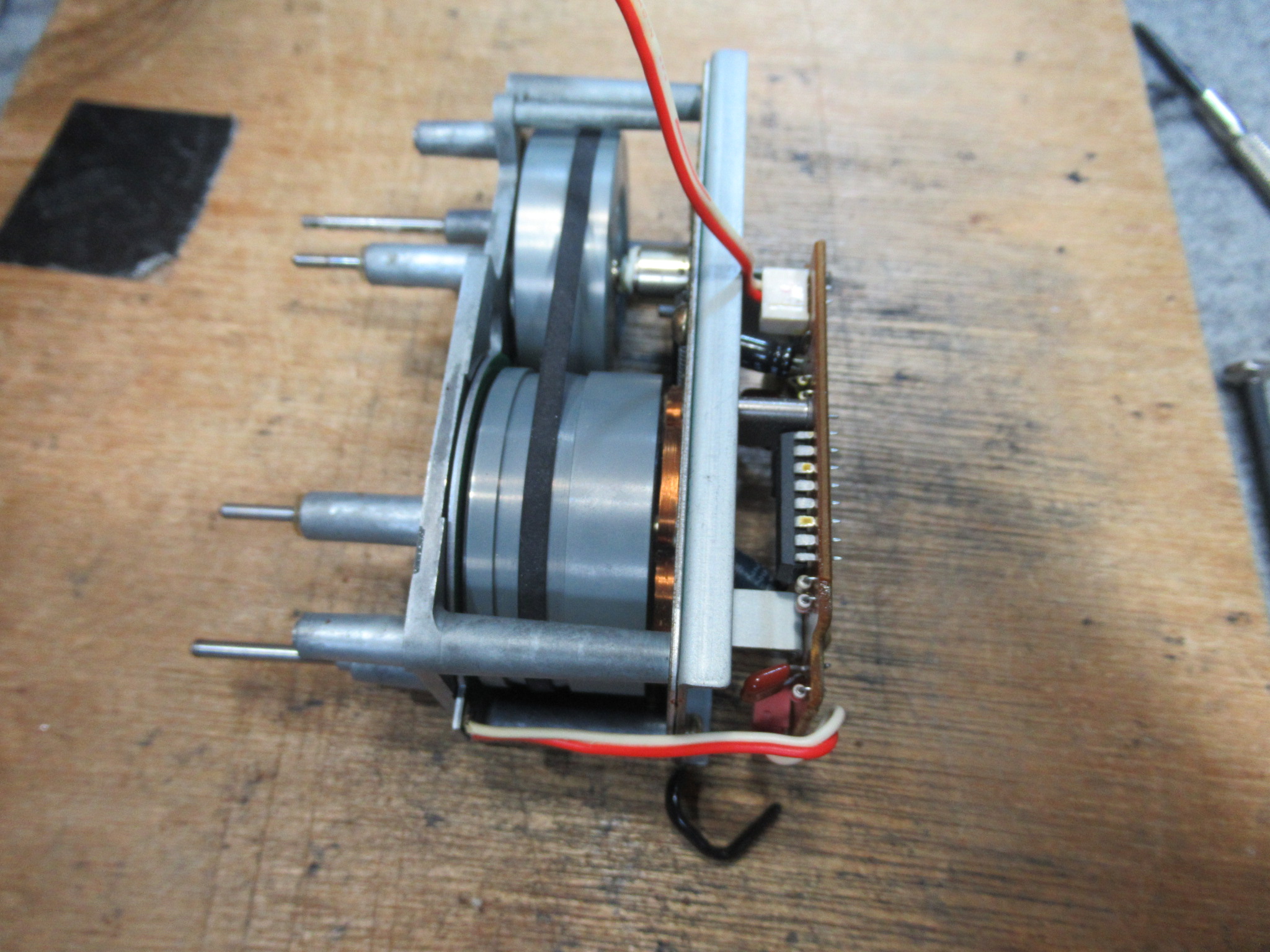

モーターユニットを分解します。
ここで想定外のトラブルです。

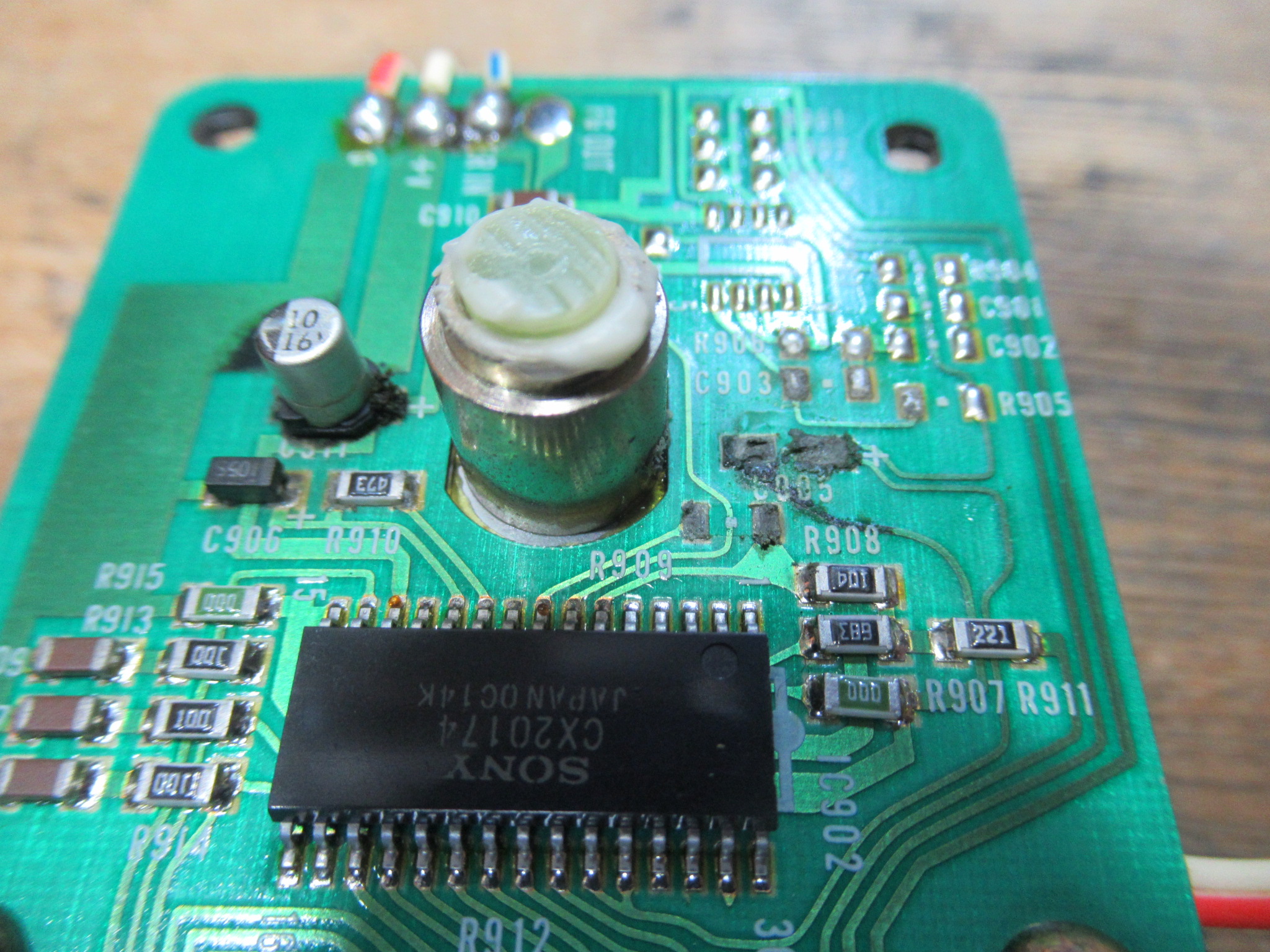

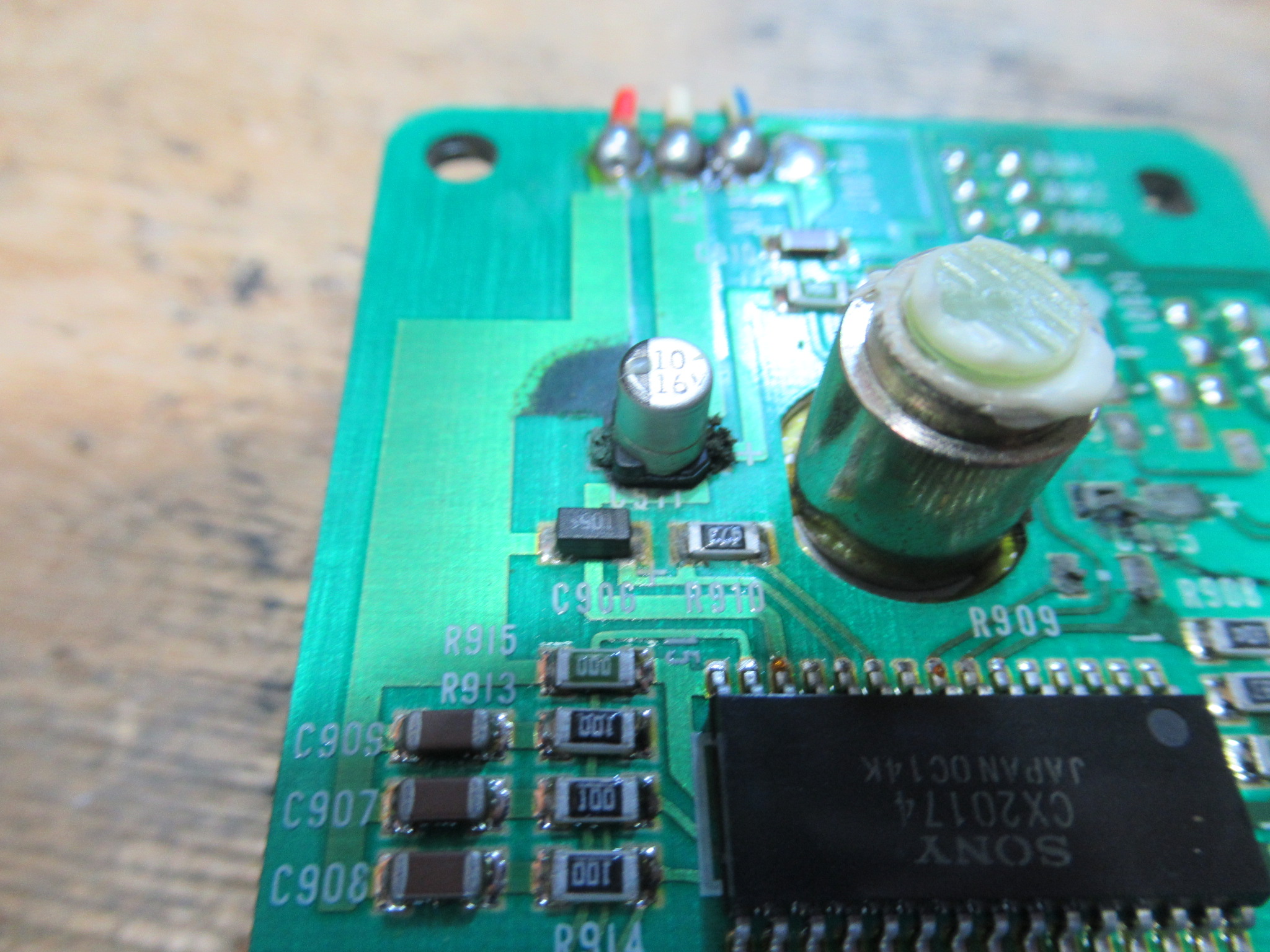

液漏れにより端子部が腐食し、電解コンデンサーとその横の抵抗が無くなっています。

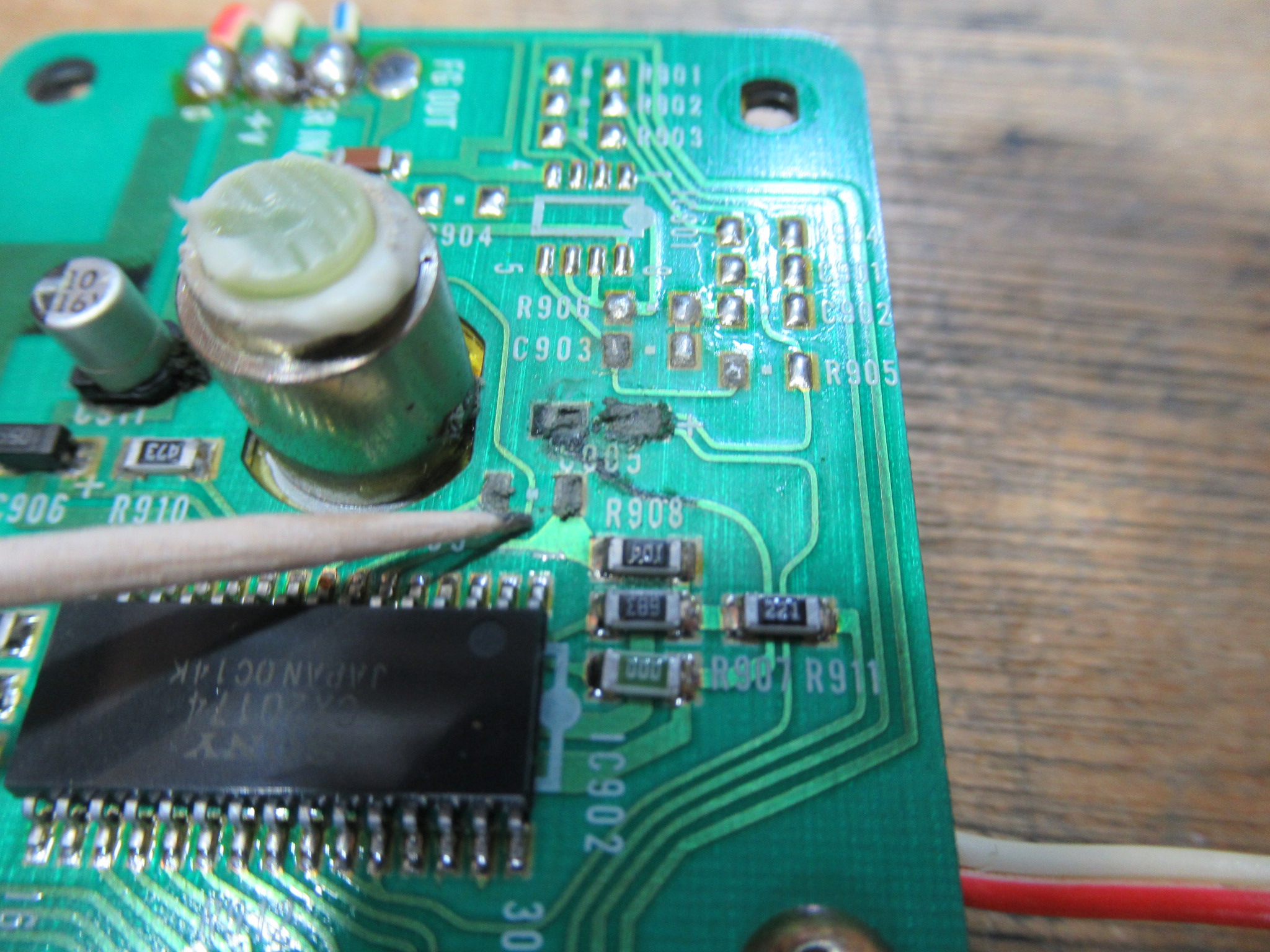

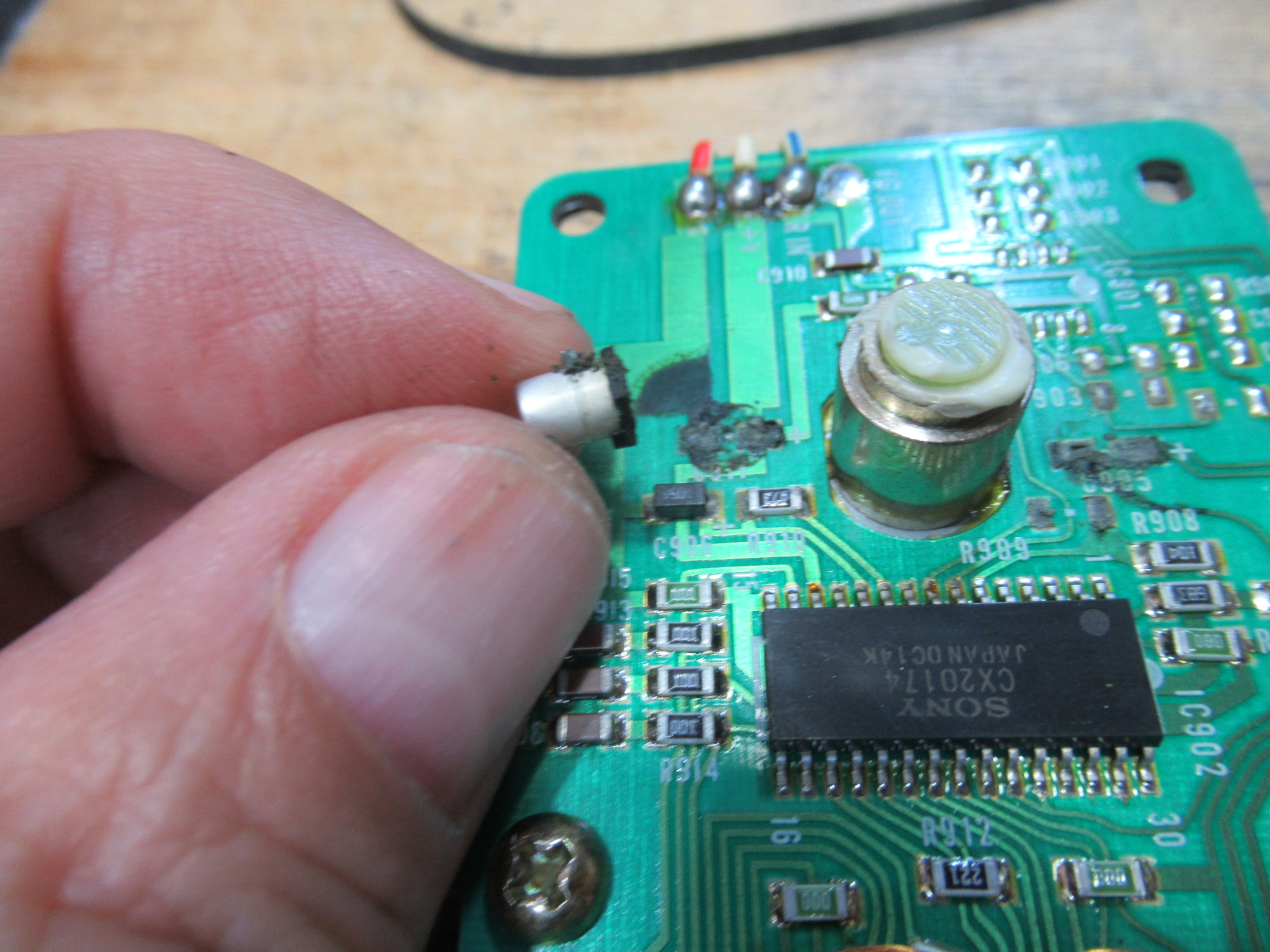

もう片方の電解コンデンサーも触ると簡単に外れてしまいました。基板のダメージが心配ですので、テスターで導通を確認したところ、3か所ほど絶縁していました。

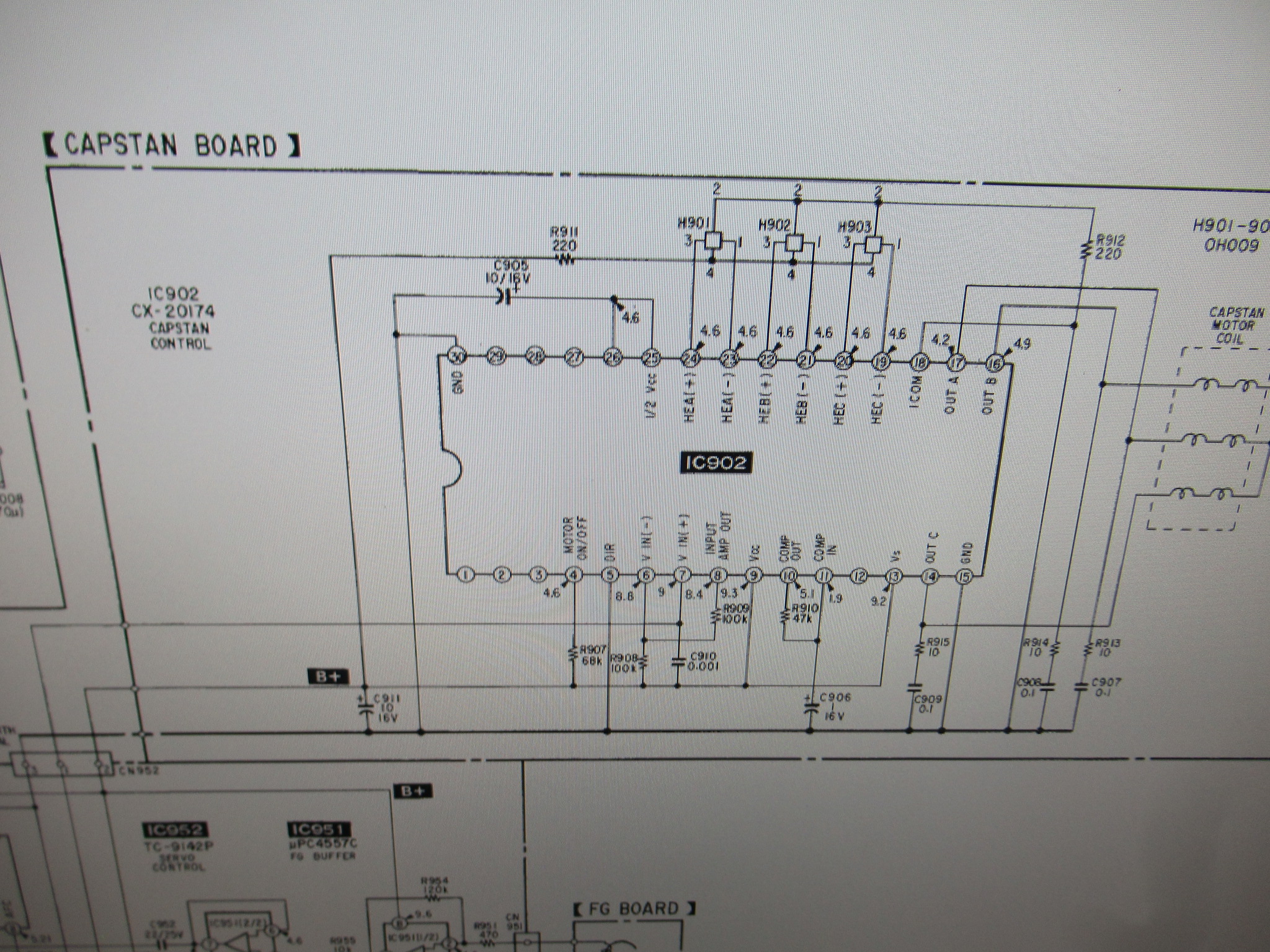

回路図を確認し、無くなっていた抵抗が100KΩであることがわかりました。

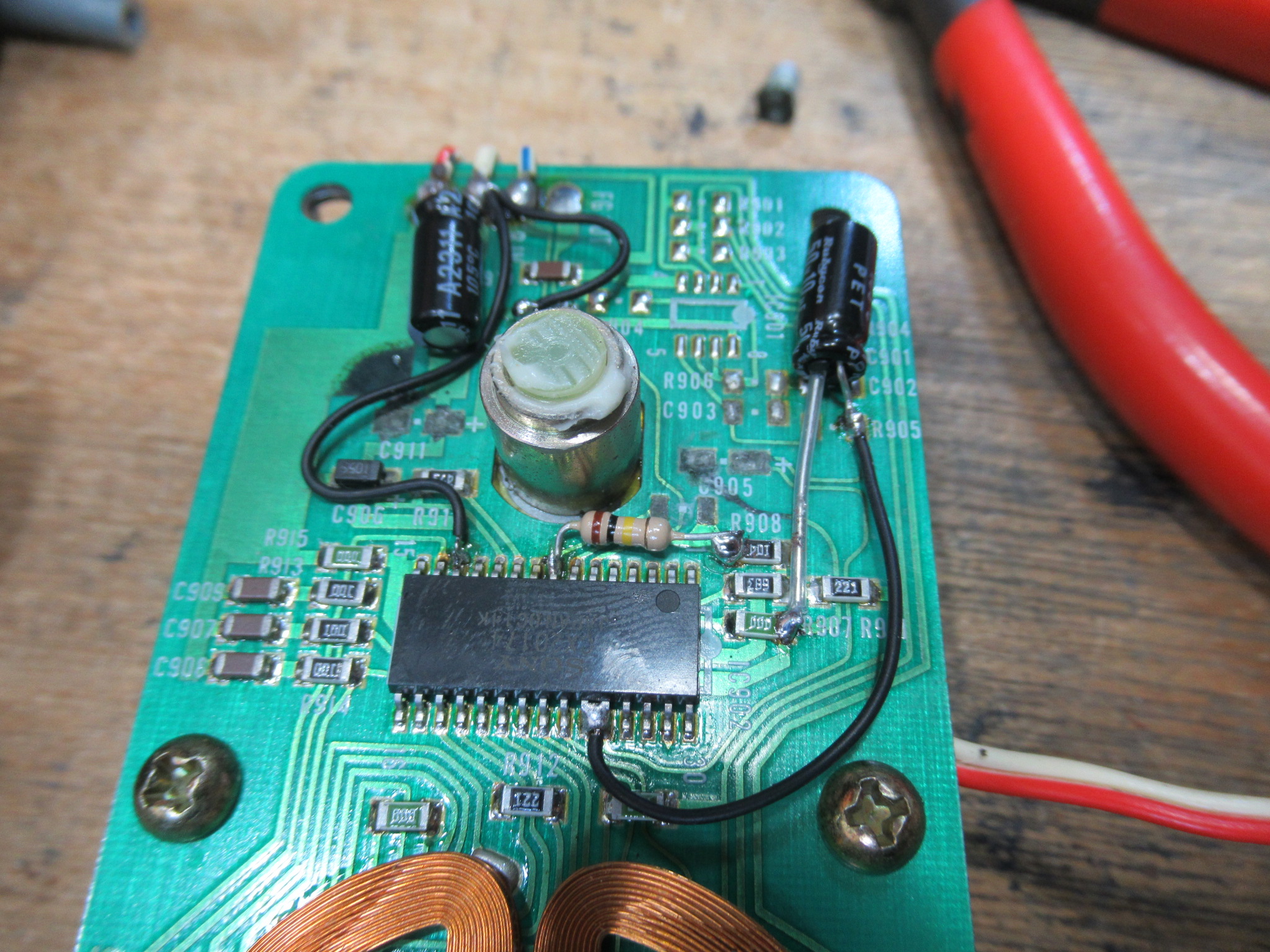

抵抗と電解コンデンサーを取り付け、液漏れによって絶縁してしまった箇所をバイパス処置します。

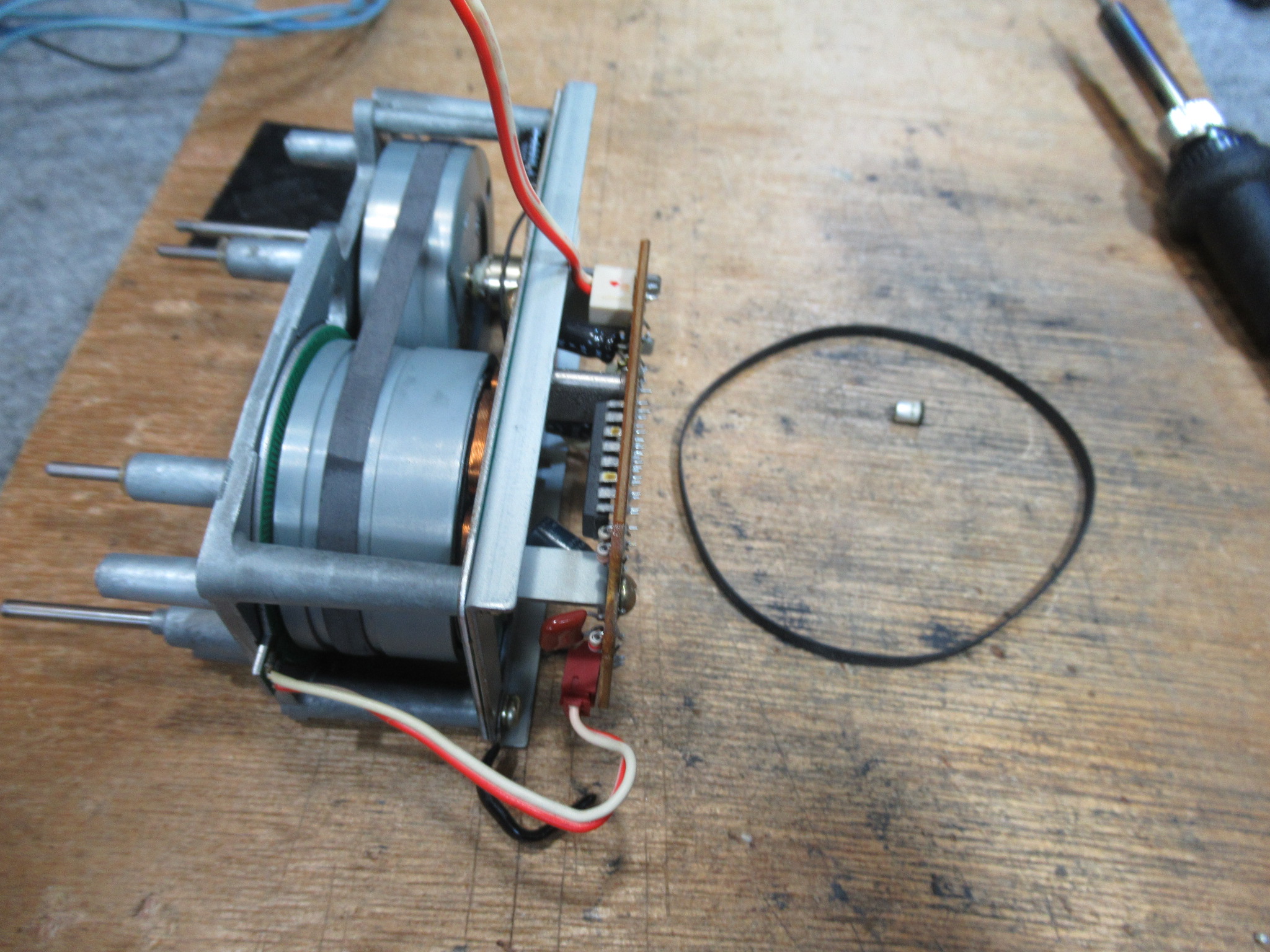

新しいベルトを掛けて組み立てます。

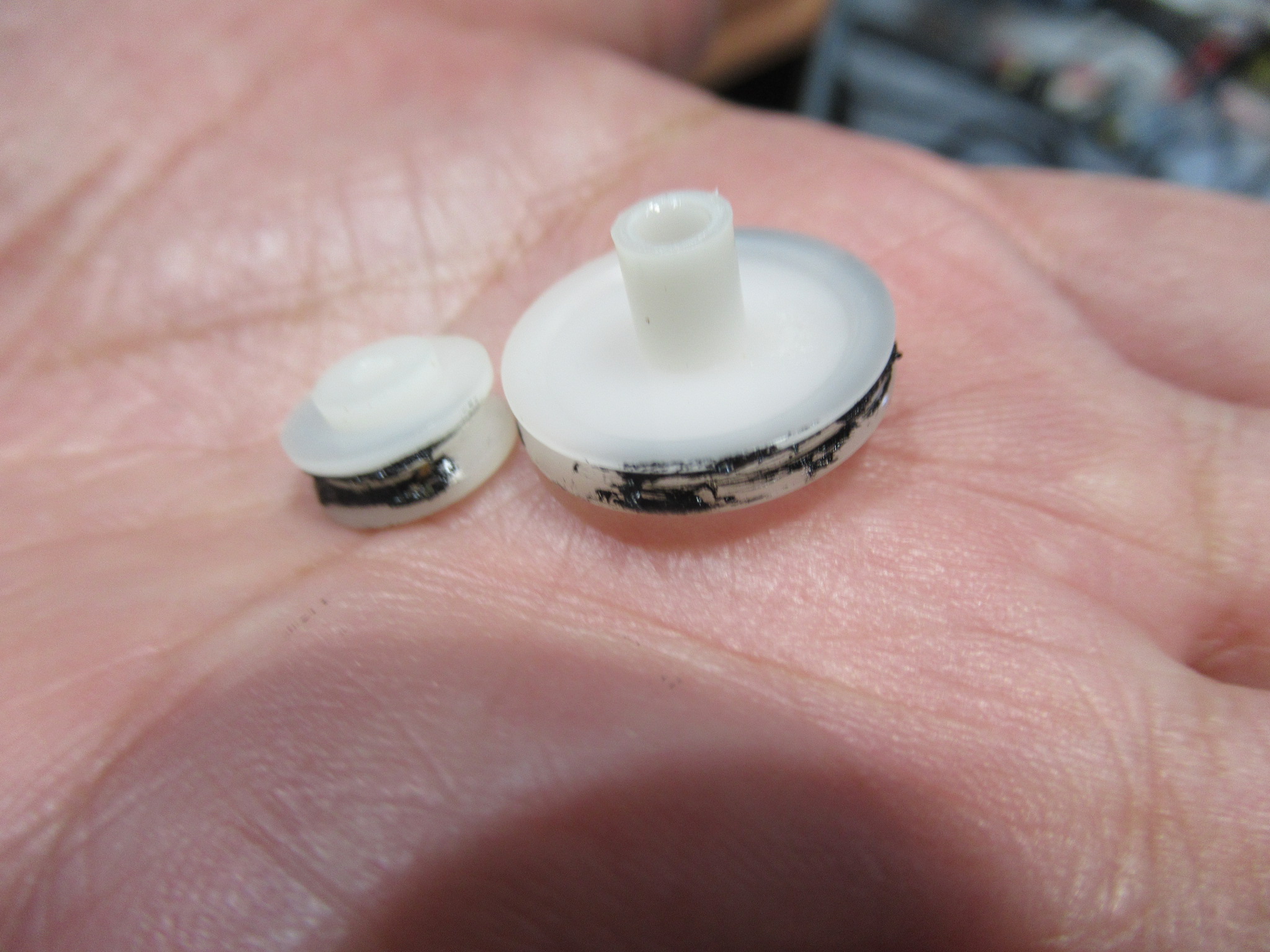

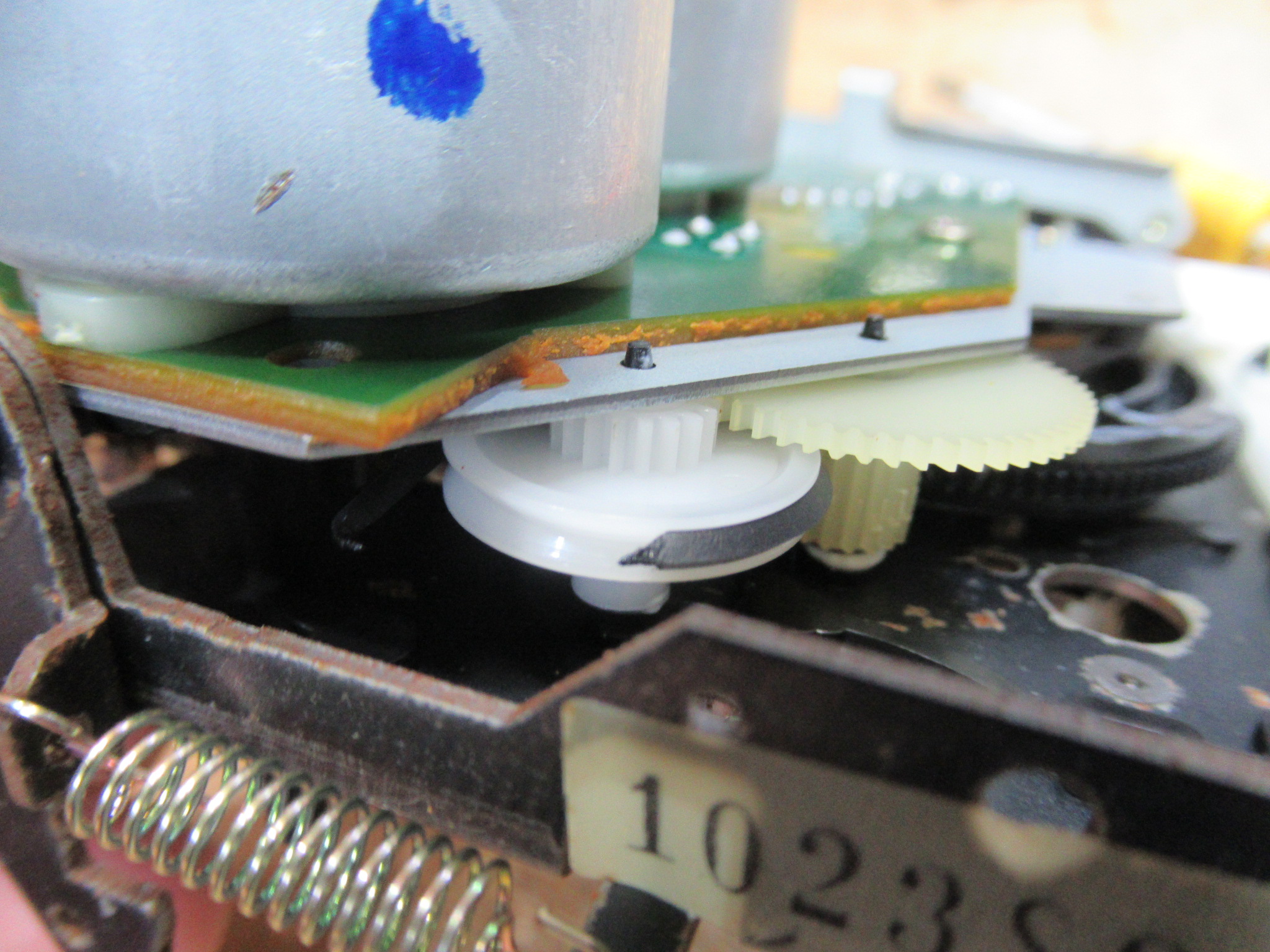

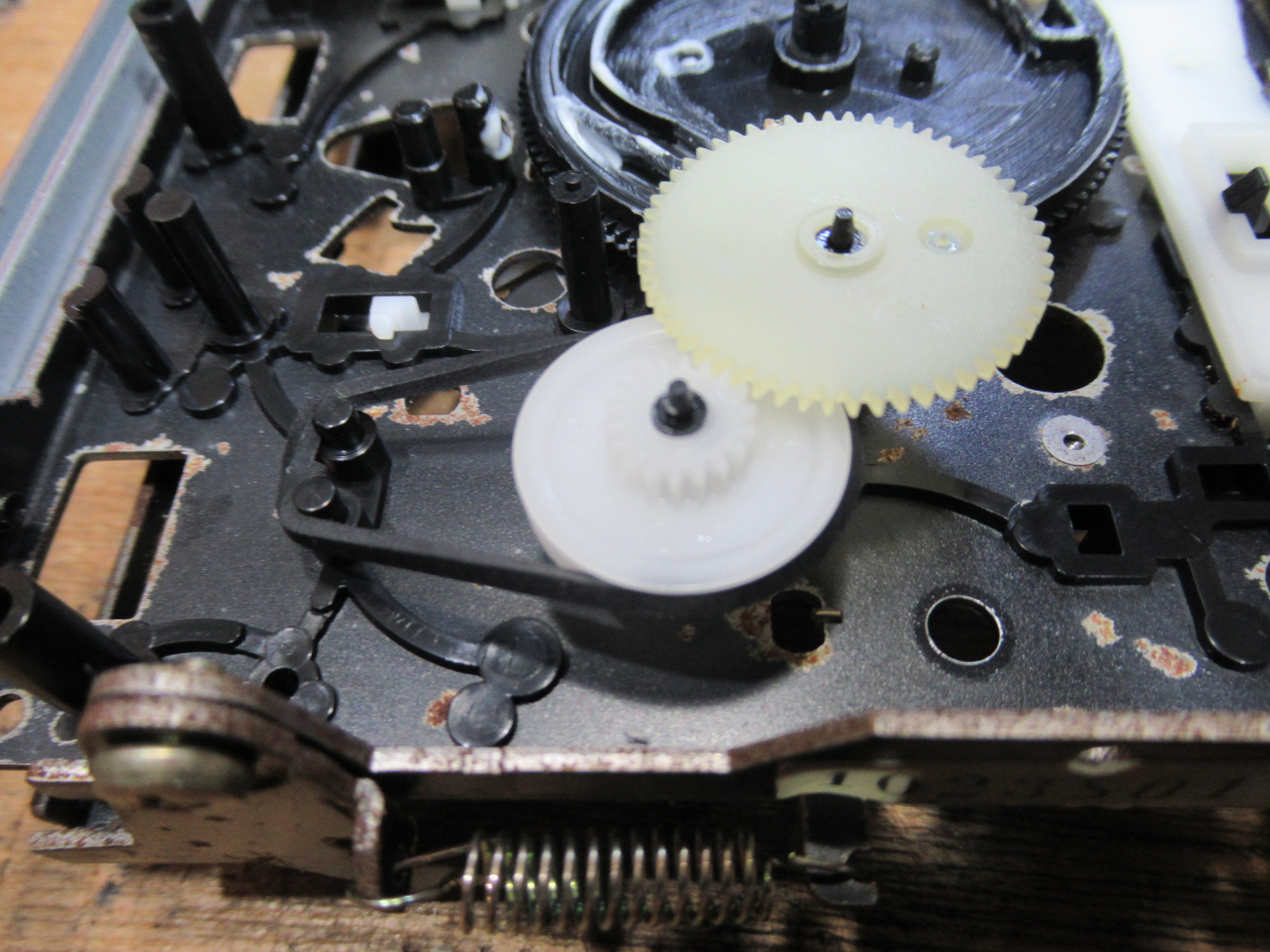

メカのフロント部です。ベルトが溶け切れています。
モーターユニットを取り外します。
汚れが付着していたプーリーをオレンジクリーナーで清掃しました。
新しいベルトを仮掛けします。

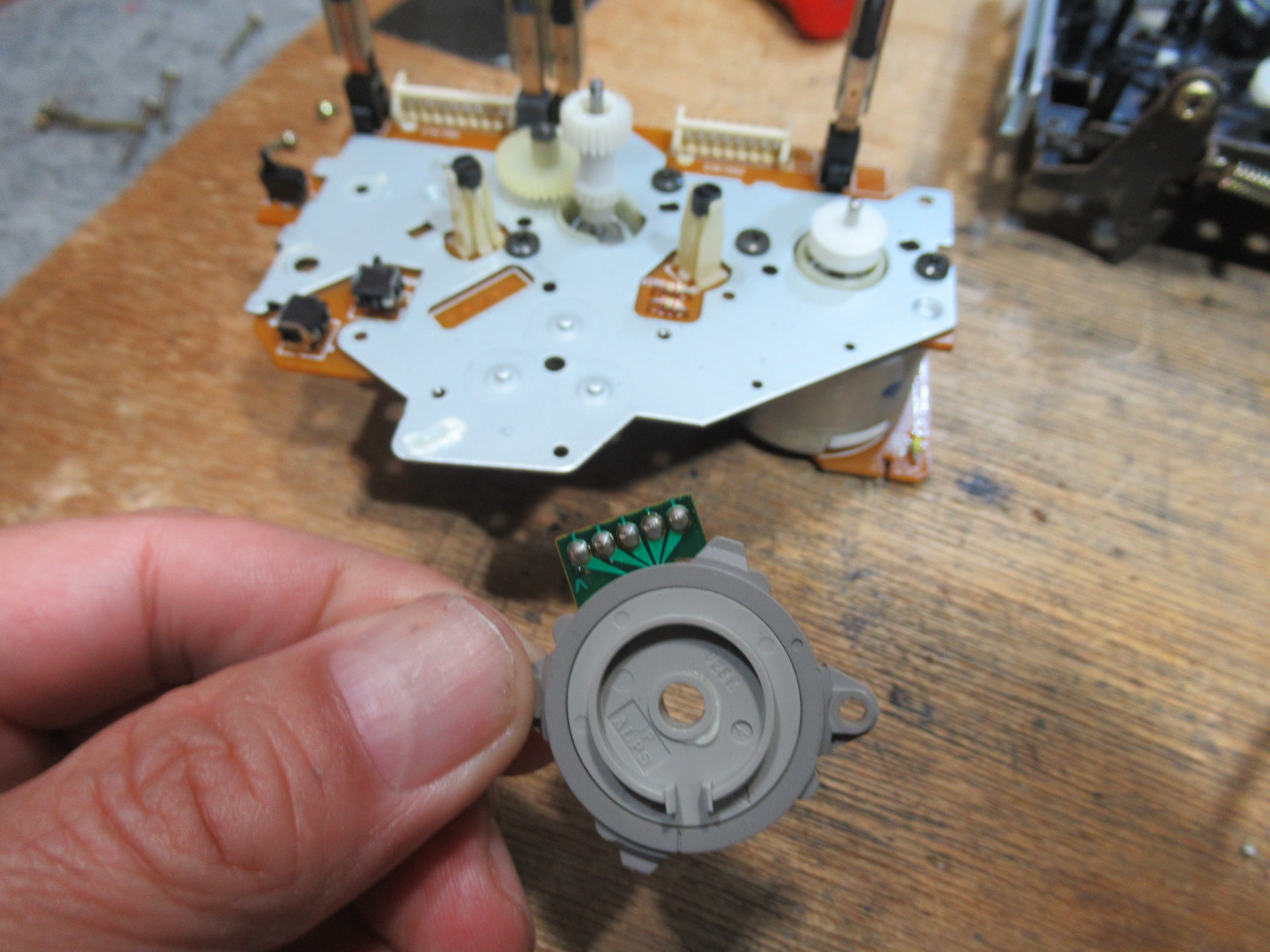

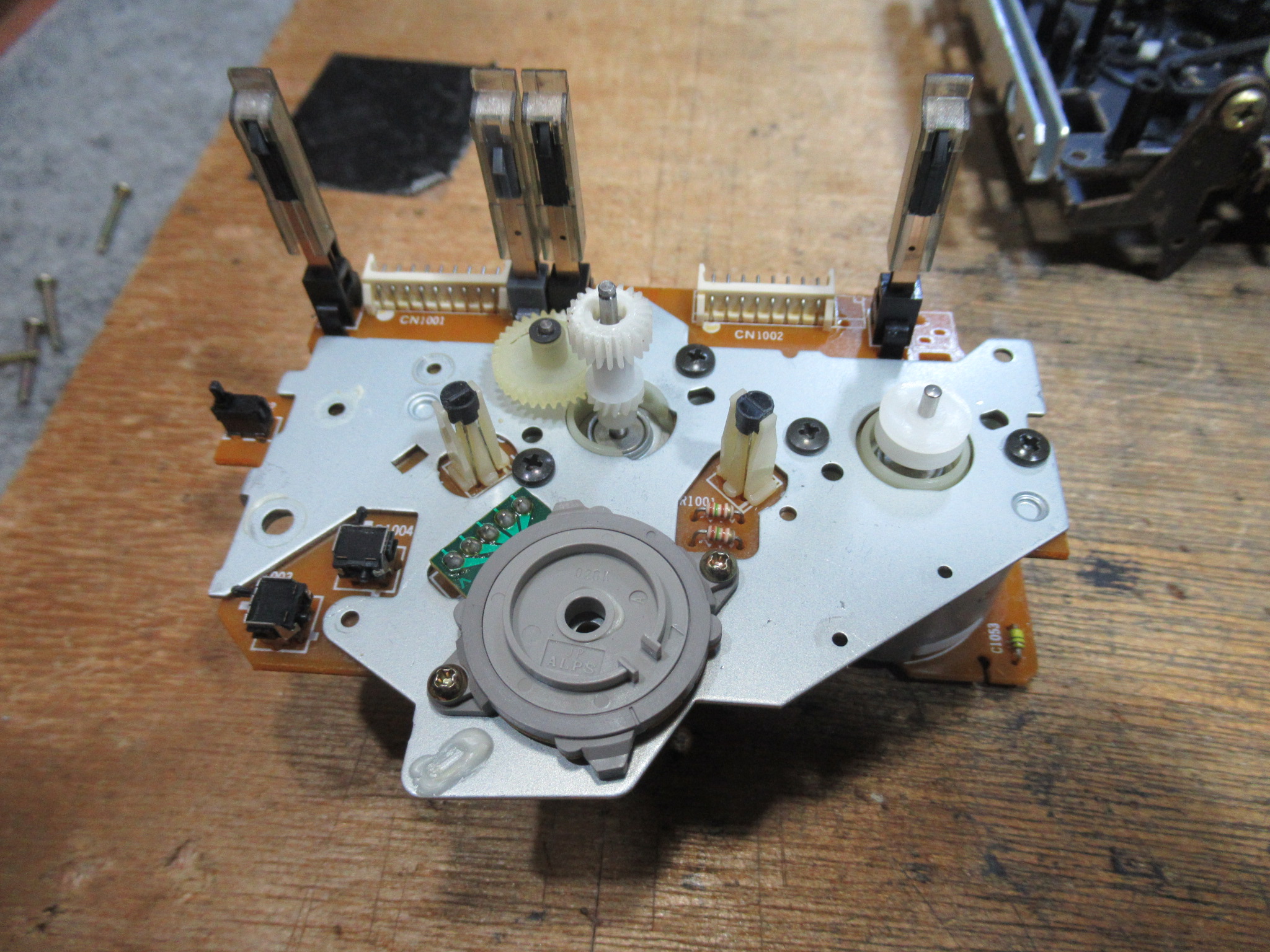

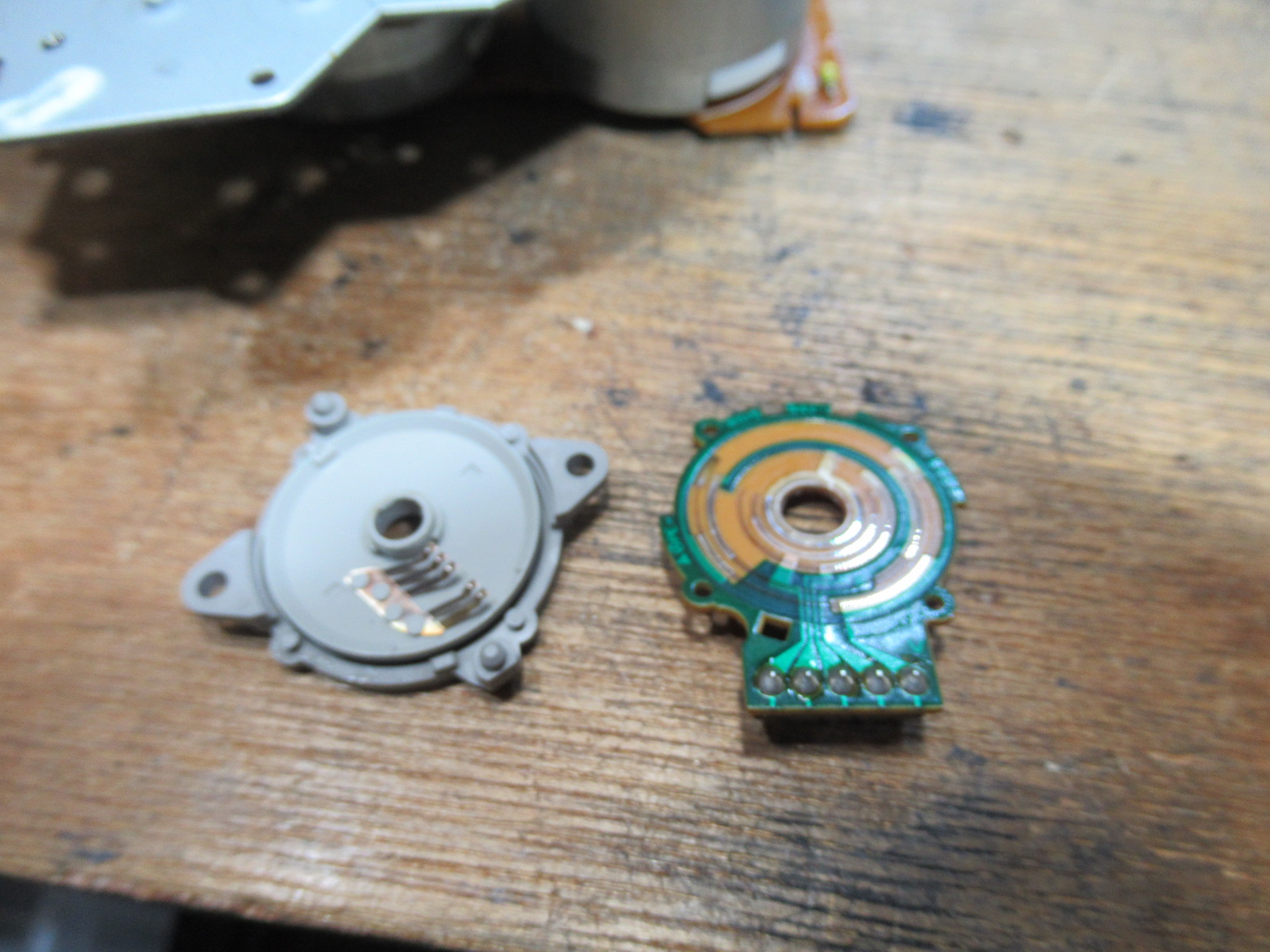

ロータリーエンコーダーを分解します。

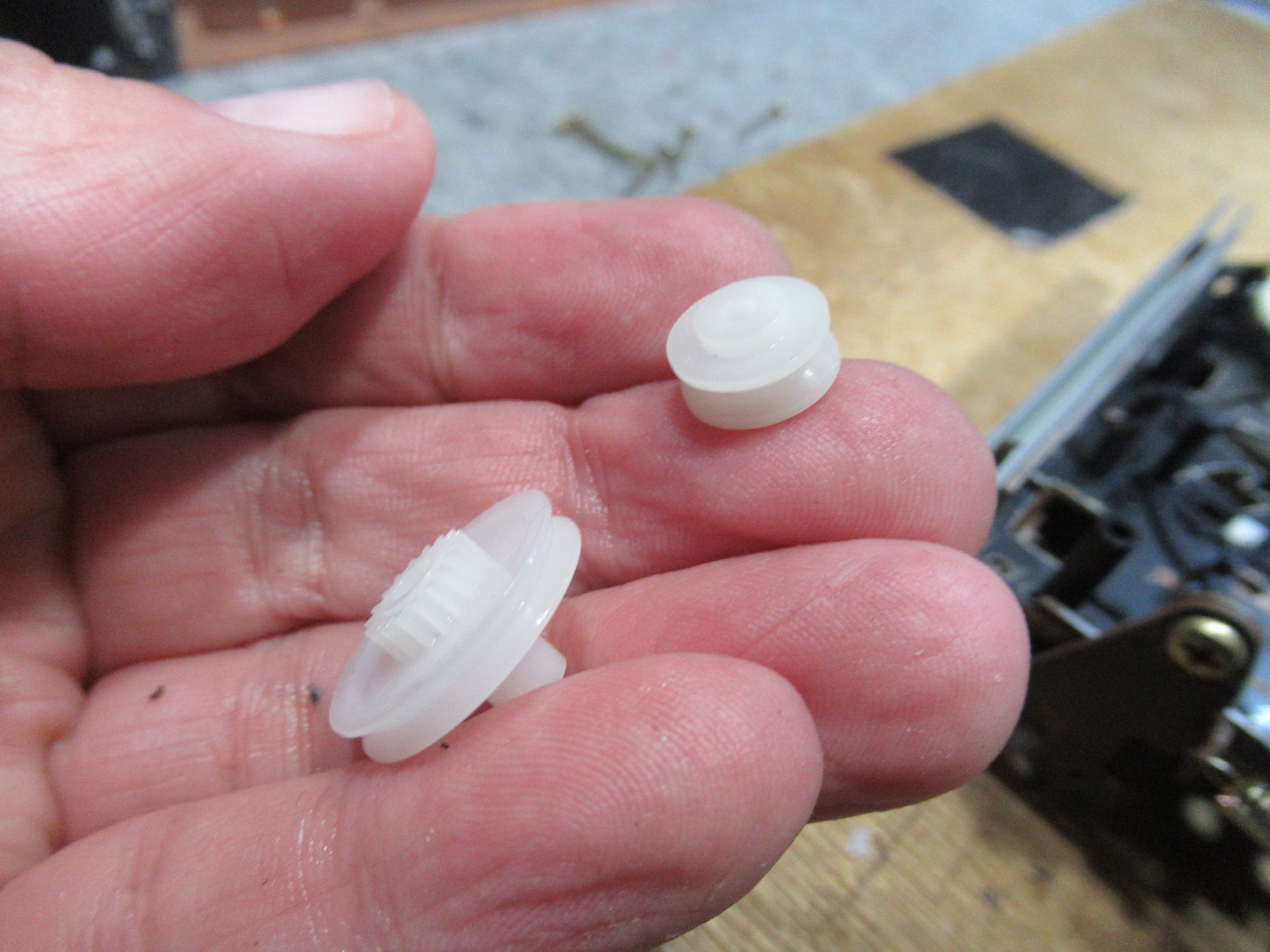

汚れた接点を研磨清掃し、スライド接点専用グリスを処置します。
オートセレクタ用スイッチ接点を磨きます。
メカを本体に組み付け、ここで一旦、再生と録音が正常なことを確認します。

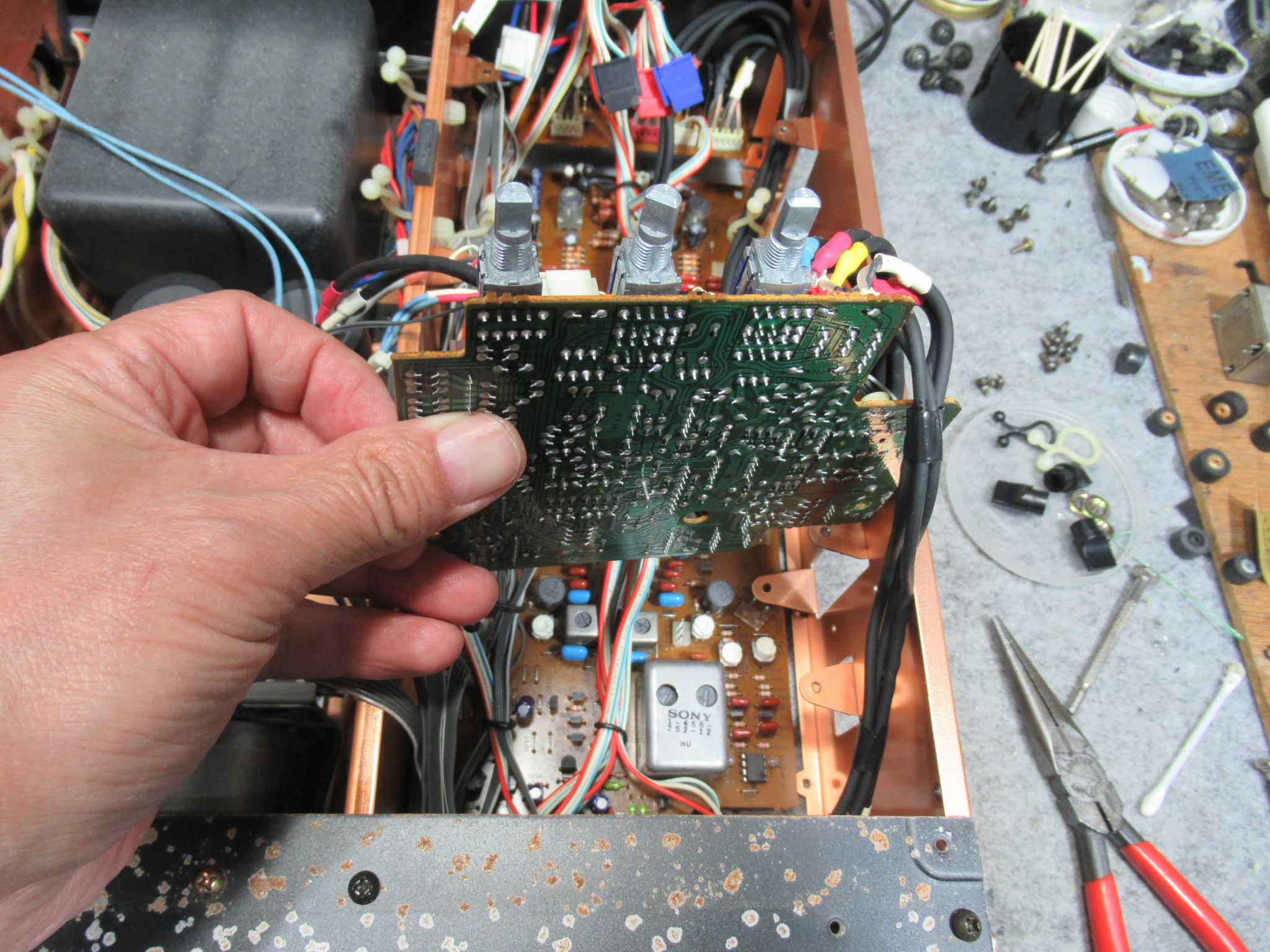

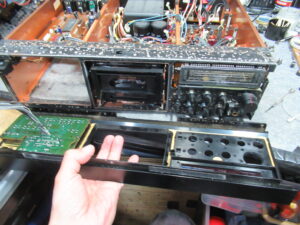

フロントパネルとスイッチ基板を取り外します。

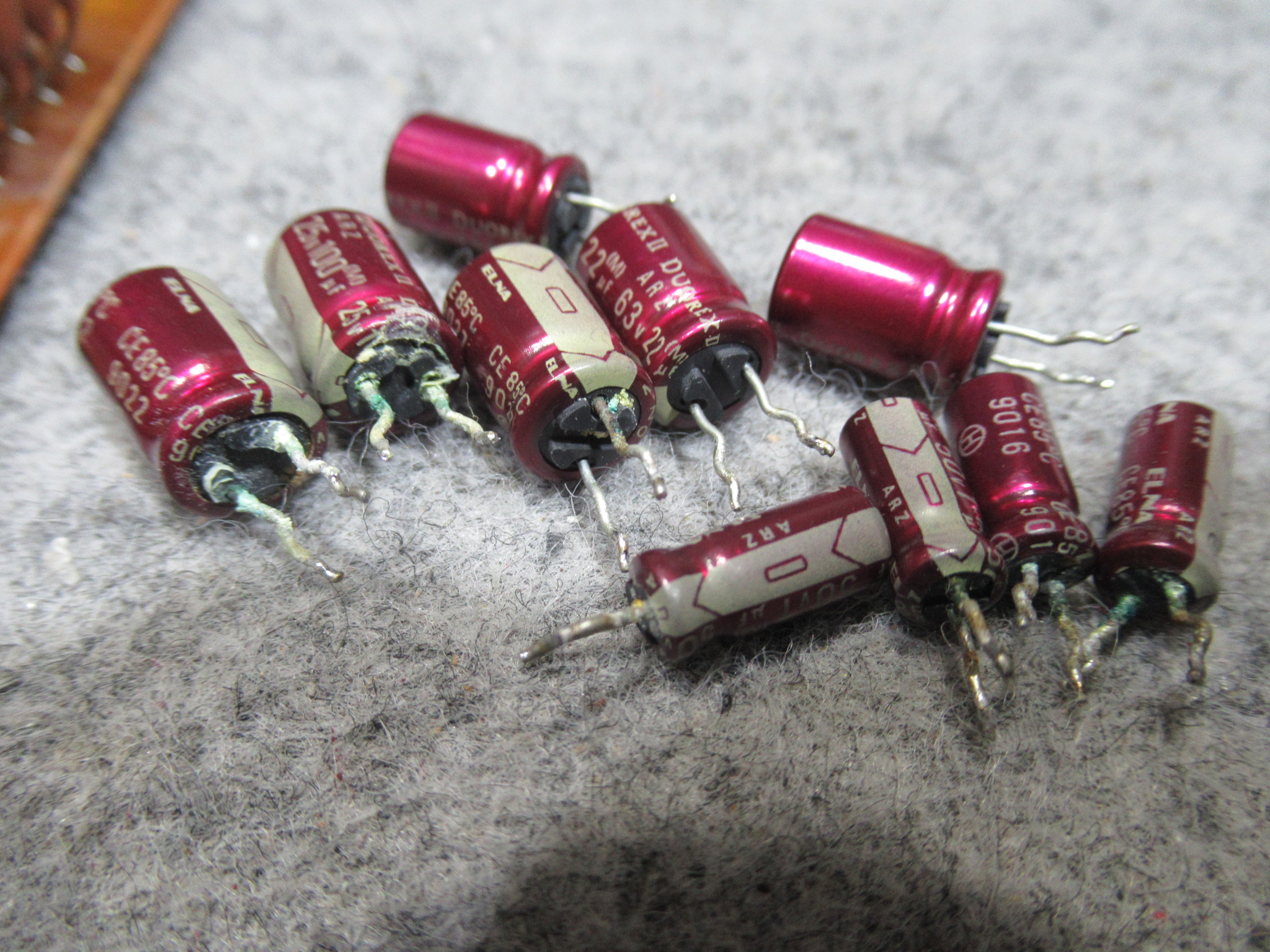

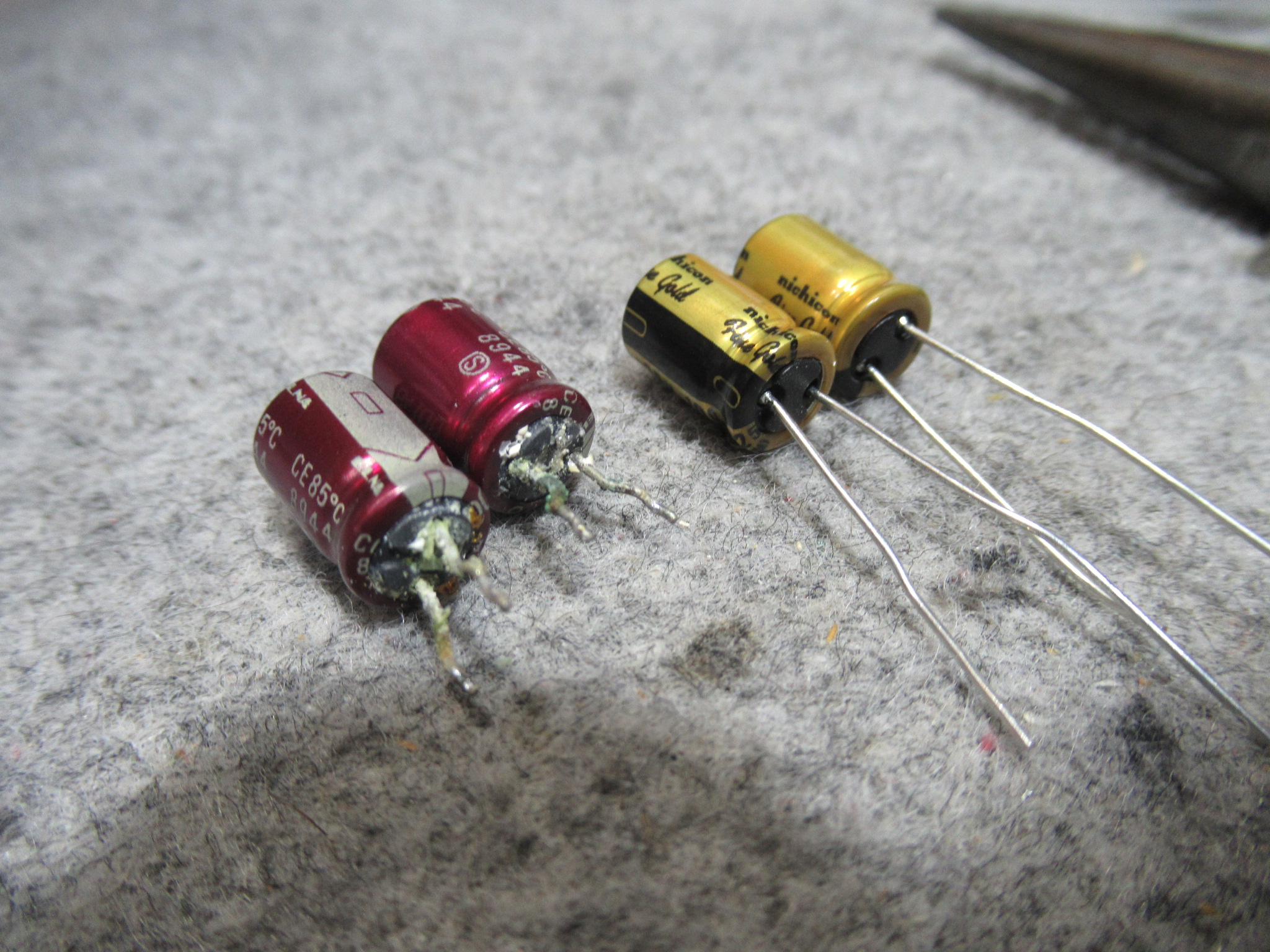

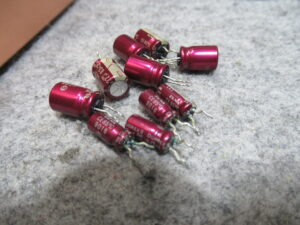

ヘッドホン基板の電解コンデンサーを交換します。酷い液漏れです。

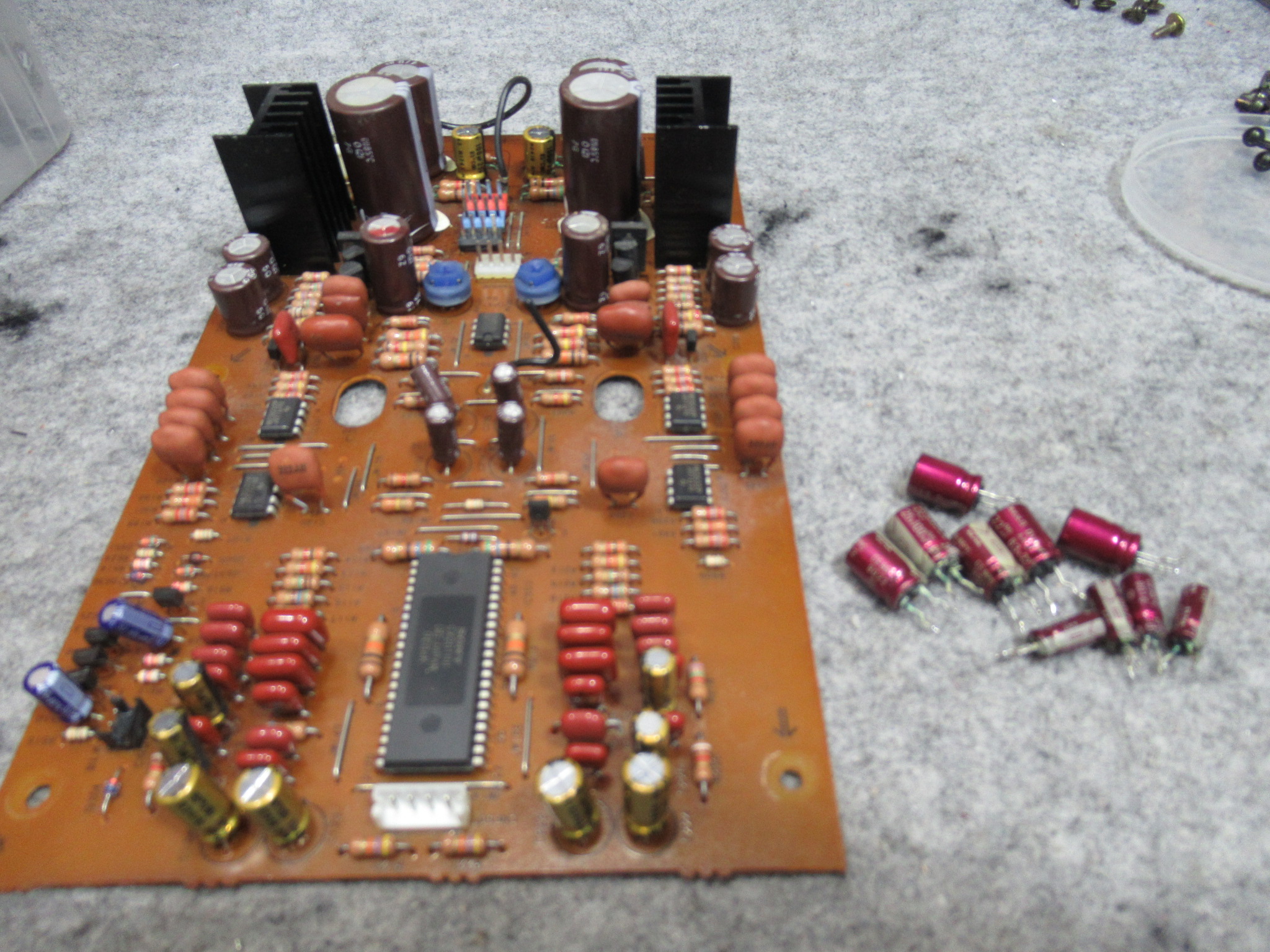

録音基板の電解コンデンサーを交換します。
再生基板の電解コンデンサーを交換します。
調整等に移ります。ミラーカセットを用いてテープの走行状態を目視点検します。

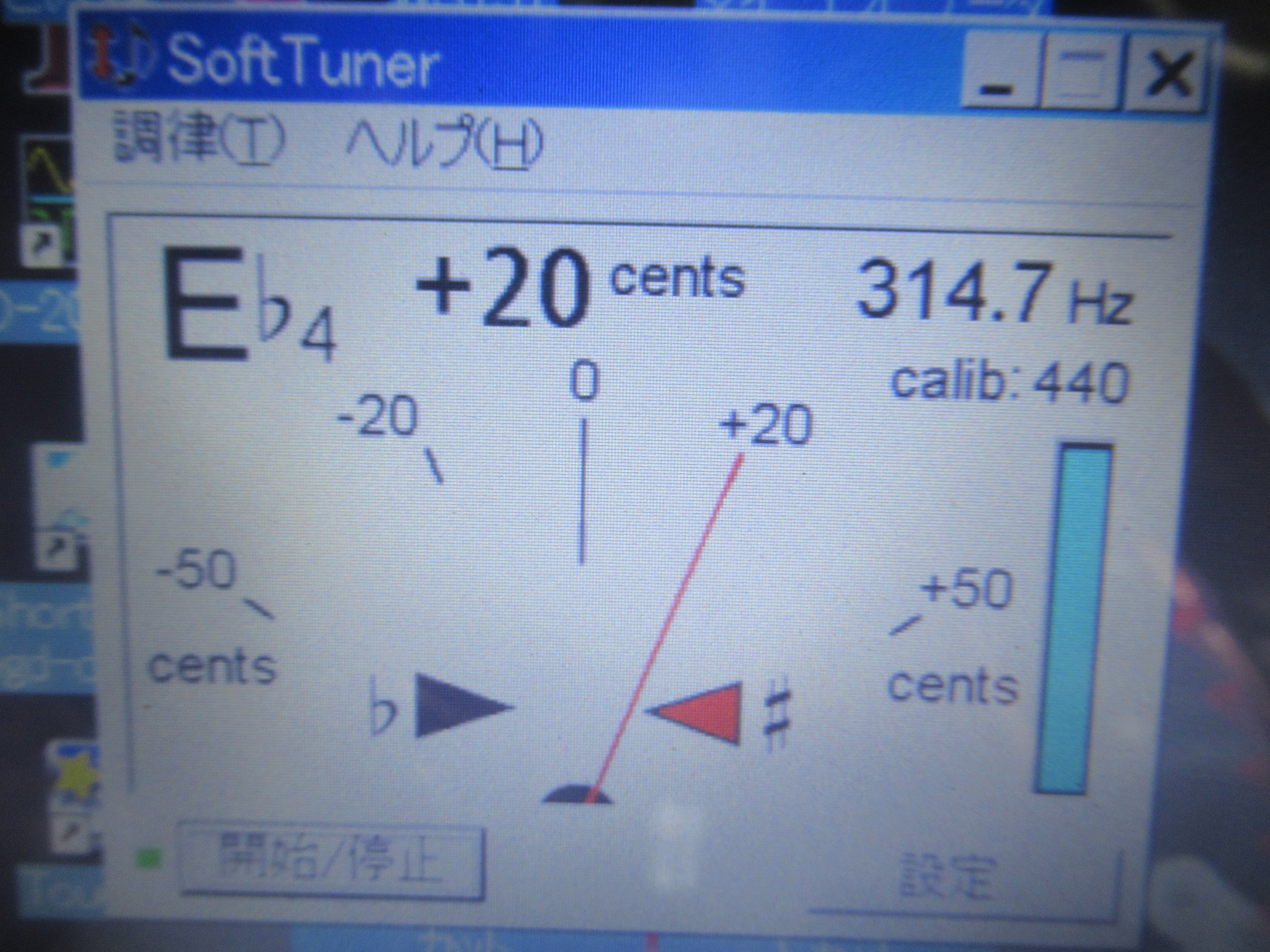

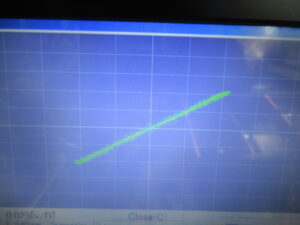

315Hzの信号が記録されたテープを再生し、速度が適正であることを確認します。

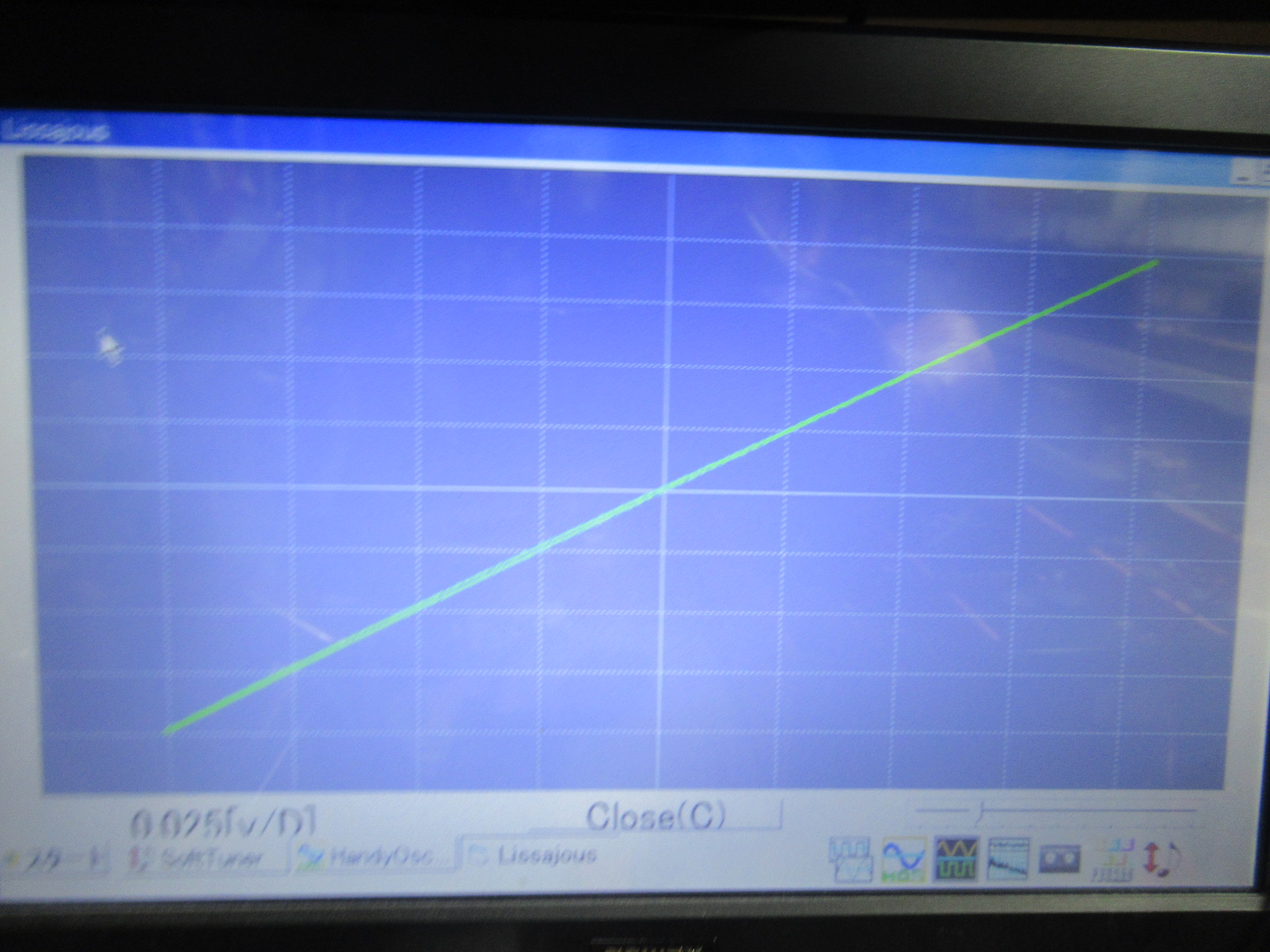

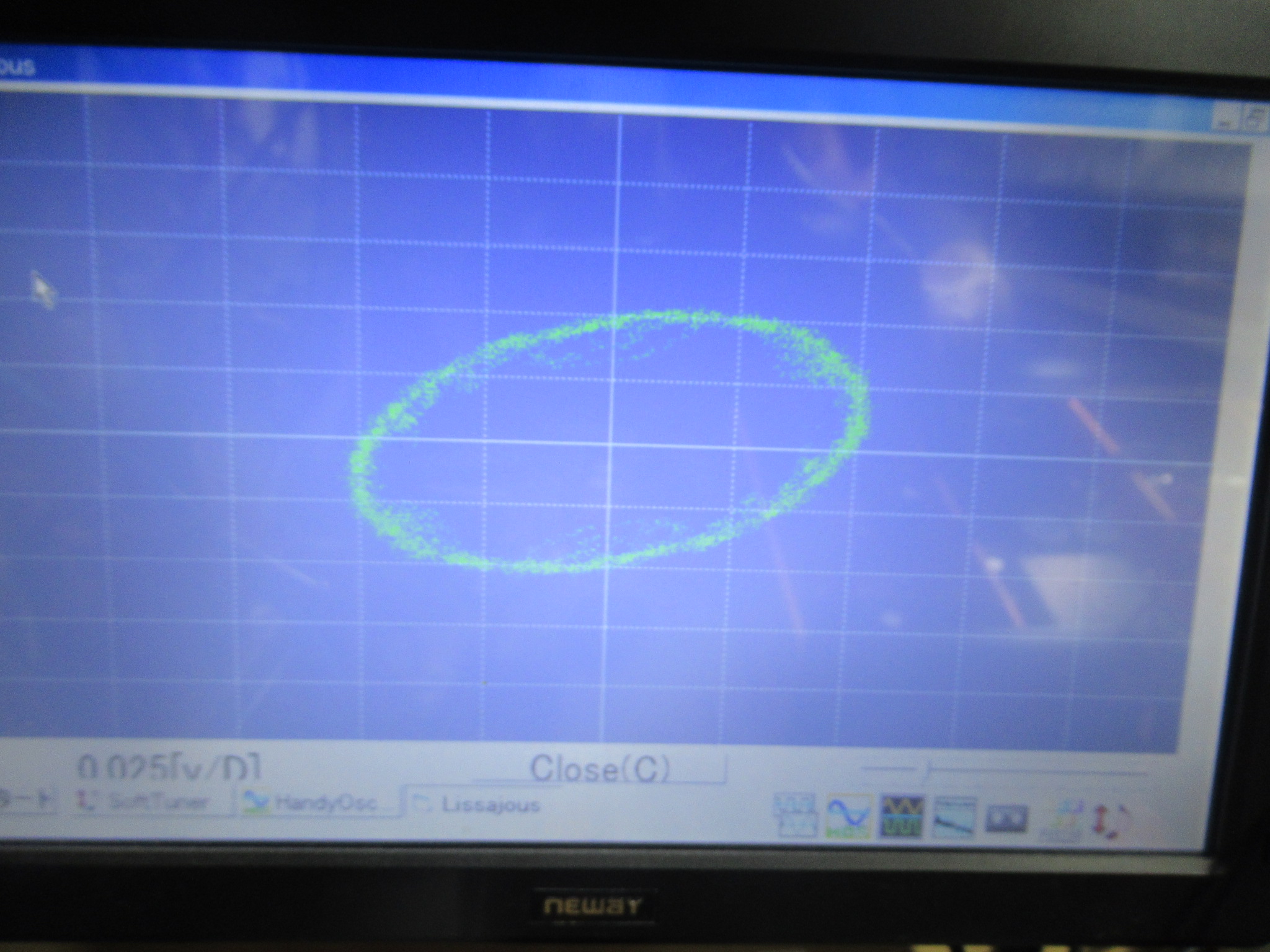

ヘッドアジマスの調整を行います。
バイアスキャリブレーション後に録再バランス調整を行います。
録音テストを行い、修理完了です。
