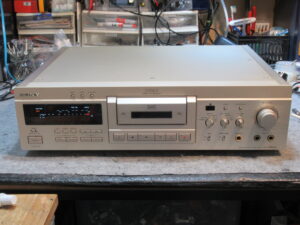

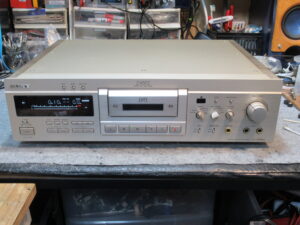

SONY製DATデッキ、DTC-ZA5ESの修理依頼をいただきました。
5年ほど前から故障してそのままの状態ということです。

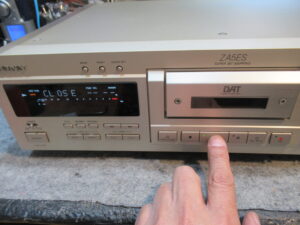

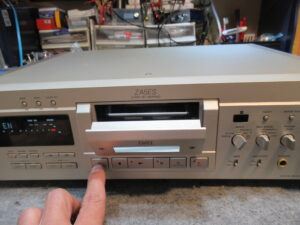

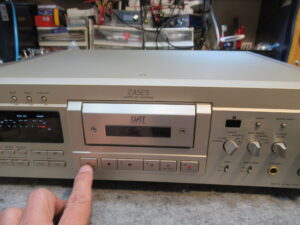

トレイが開かないということでしたが、開きました。しかし、すぐに閉まってしまいました。
開いたときにテープをセットしました。
しかし、ローディングされずにトレイが開いてしまいます。

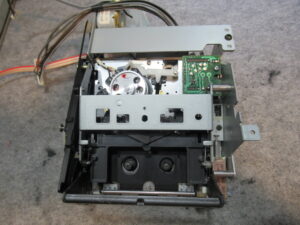

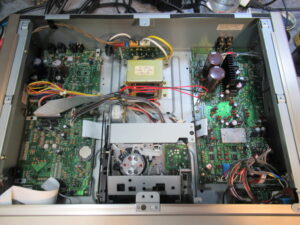

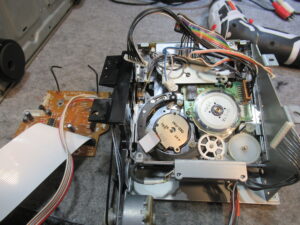

カバーを開けてメカを取り出しました。
底面の基板を取り外し、モーターユニットも取り外します。

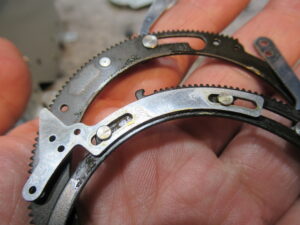

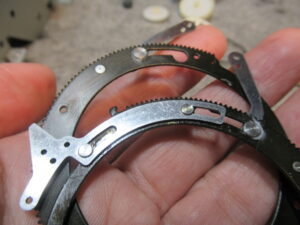

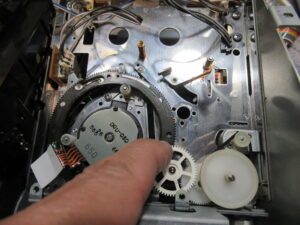

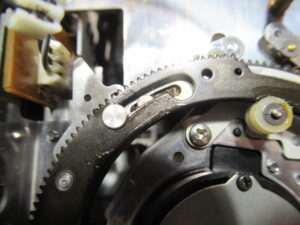

可動式のテープガイドを駆動するリングギヤがグリス硬化によって固着しています。

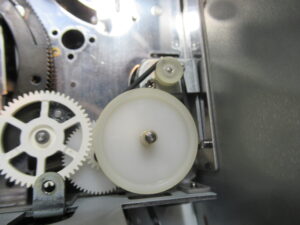

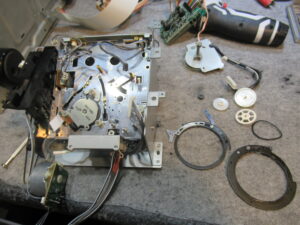

ギヤ類も分解します。
リングギヤの古いグリスを除去し、新たに注油します。

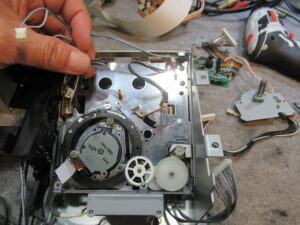

写真中央は、リングギヤを駆動するモーターですが、意外なことに気がつきました。
写真では分かりませんが、シャフトの差し込み部にひび割れが生じています。そのため引っ張ると簡単に抜けてしまいましたので、接着固定しました。

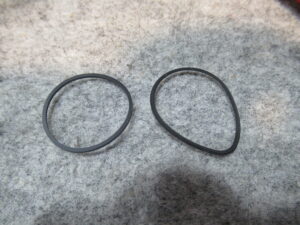

劣化しているベルトを交換しました。

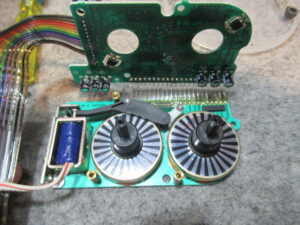

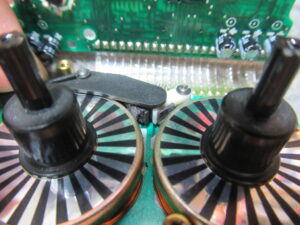

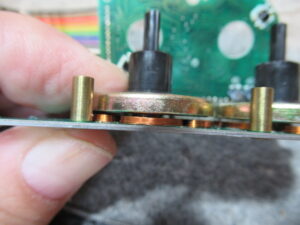

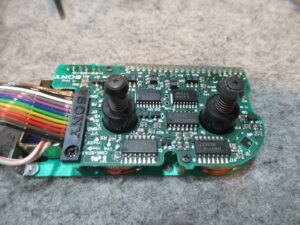

２DDリールユニットですが、左側のリールが固着しています。おそらくブレーキパッドが張り付いてしまったものと思われます。力を入れて回すとスルッと回転するようになりましたが、

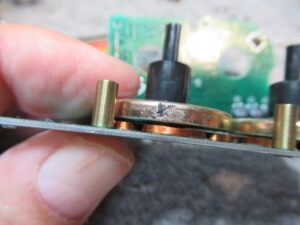

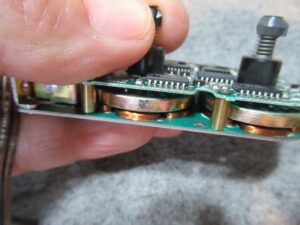

ブレーキパッドが剥がれて張り付いています。

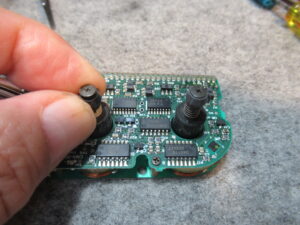

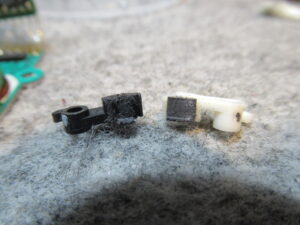

ユニットを分解します。やはり左側のパッドが損傷を受けています。
パッドを張り替えます。
パッドのカスを除去します。

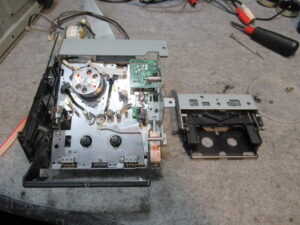

カートリッジホルダーを取り外します。

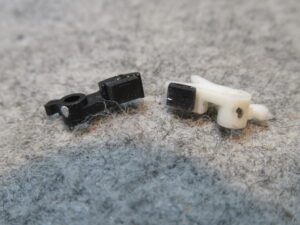

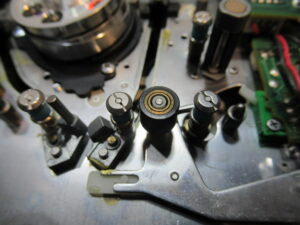

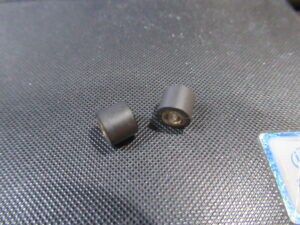

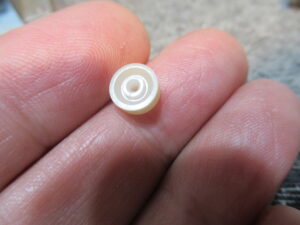

ピンチローラーを取り外し、滑らかな面に押し付けましたが、ゴムが硬化しているためまったくグリップしませんので、交換します。
カートリッジ検出スイッチに接点復活剤を処置します。

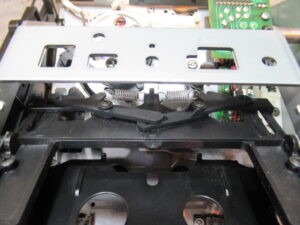

滑りが悪くなっているホルダーの可動部にグリスアップします。

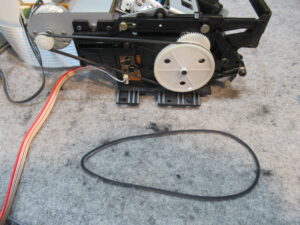

ローディングベルトを交換します。

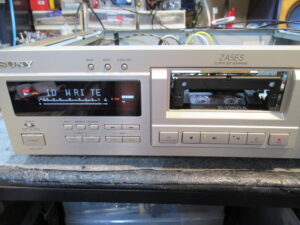

本体に戻して動作確認を行います。

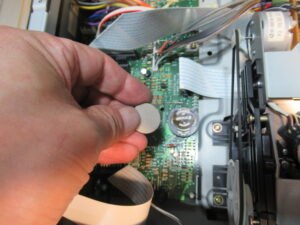

消耗しているメモリ用電池を交換し、日時を合わせます。
モード別、入出力別の録再状況を確認し、修理完了です。
