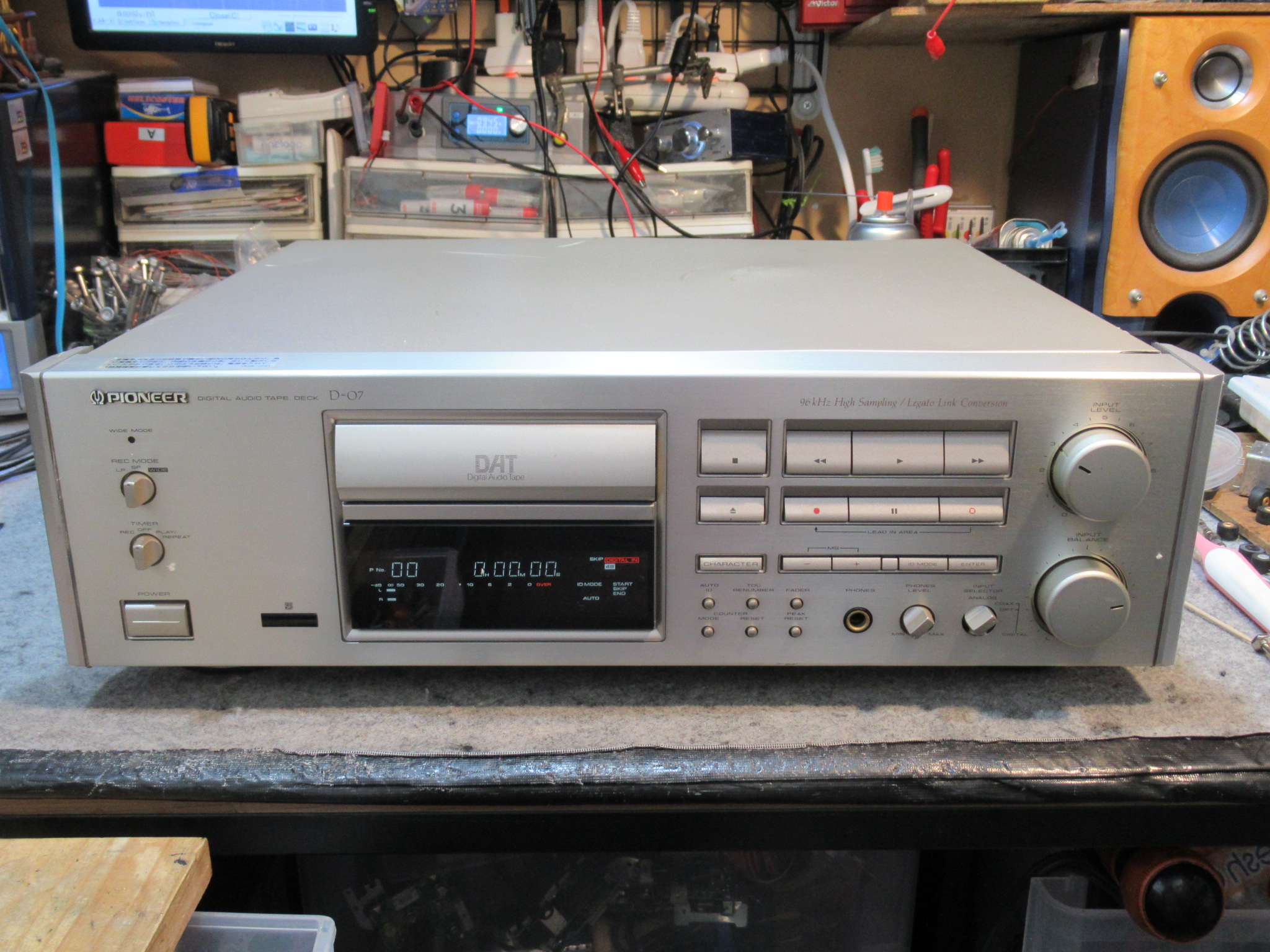

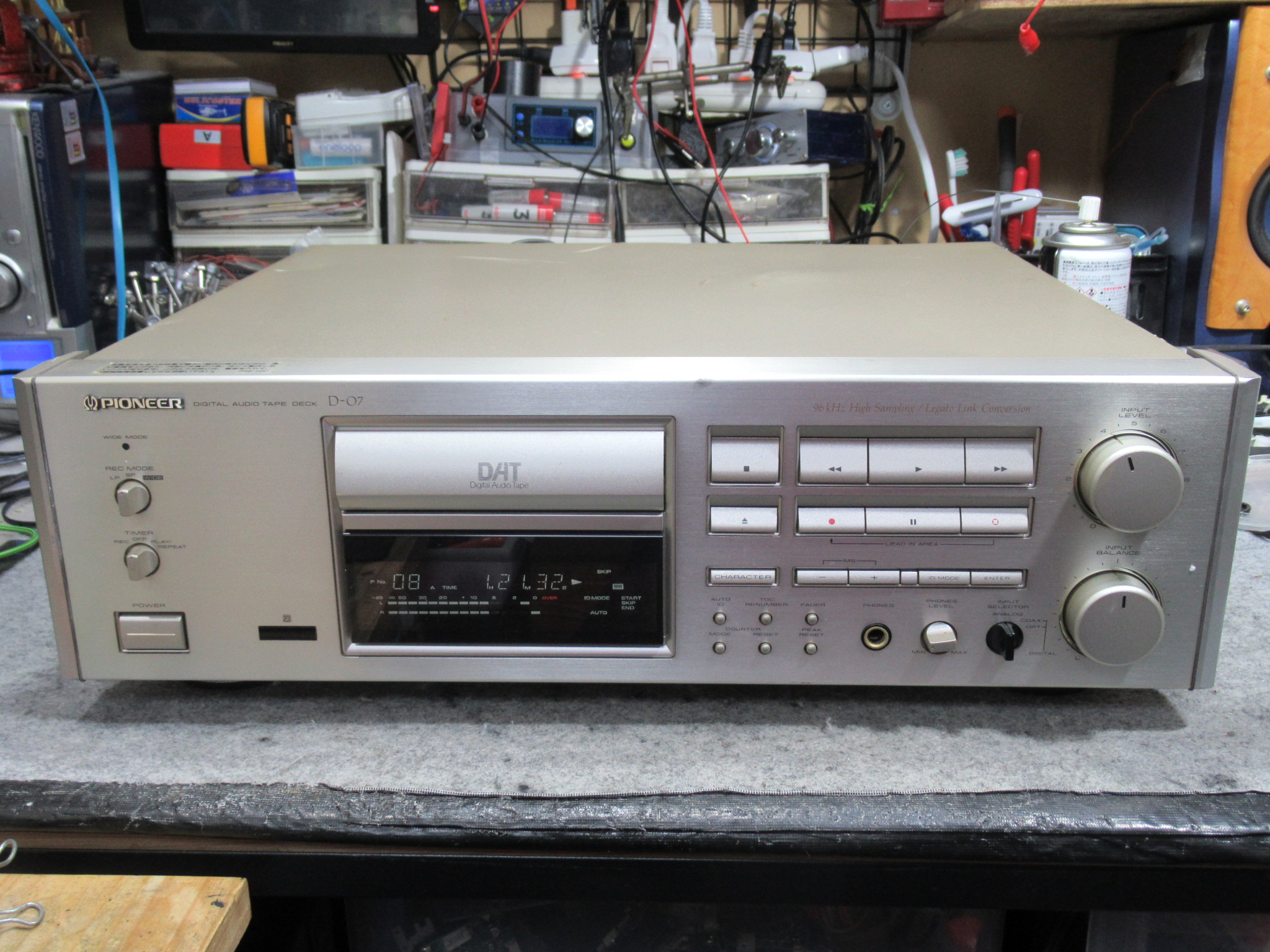

パイオニア製DATデッキ、D-07です。
昨年から不調とのことです。

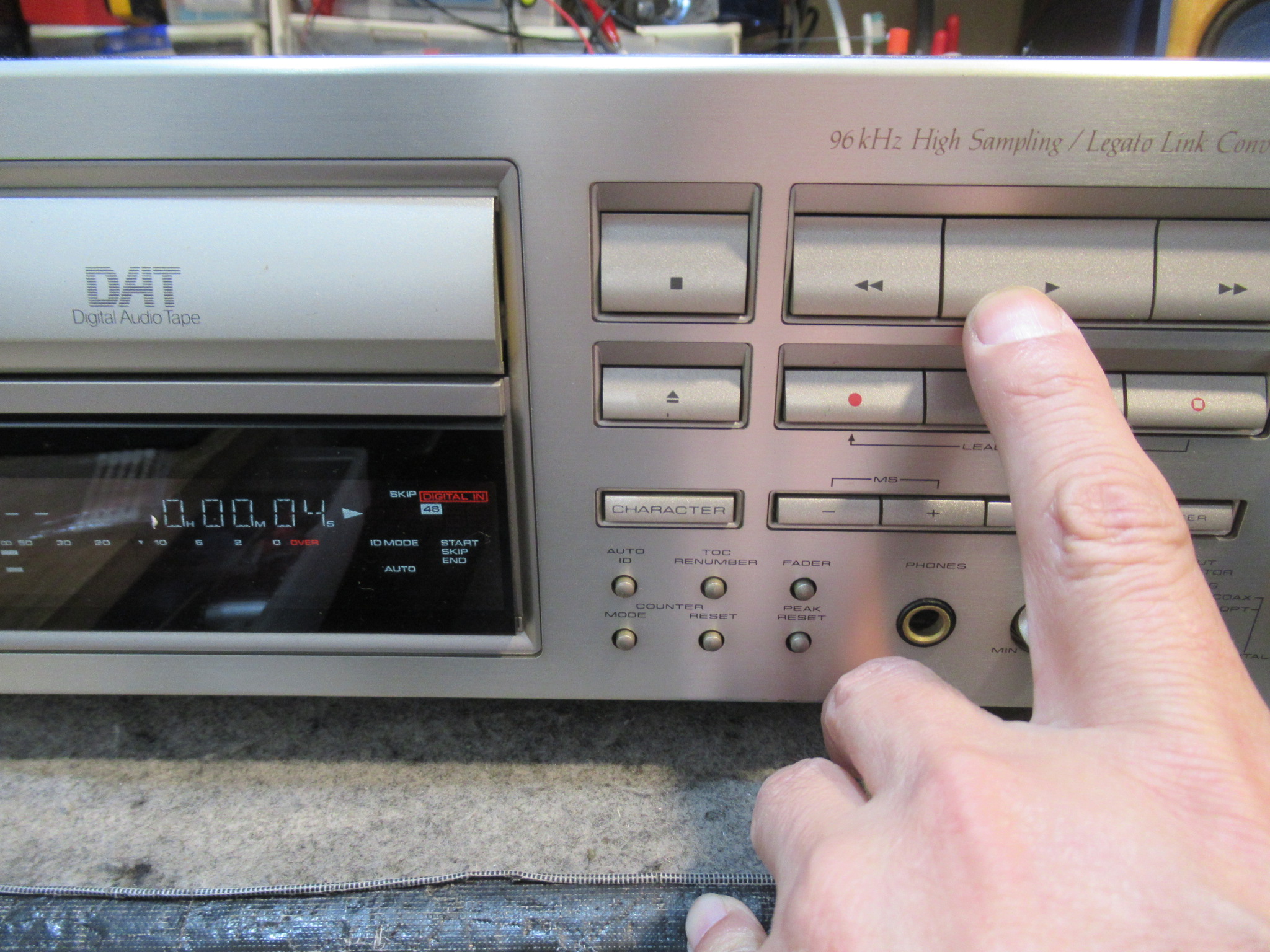

テープの再生を開始しましたが、音が出ません。
カバーを開けました。今回は、過去にDIYで仮処置された電源部のヒューズ抵抗取付を、正規な形で修理するというリクエストも受けています。

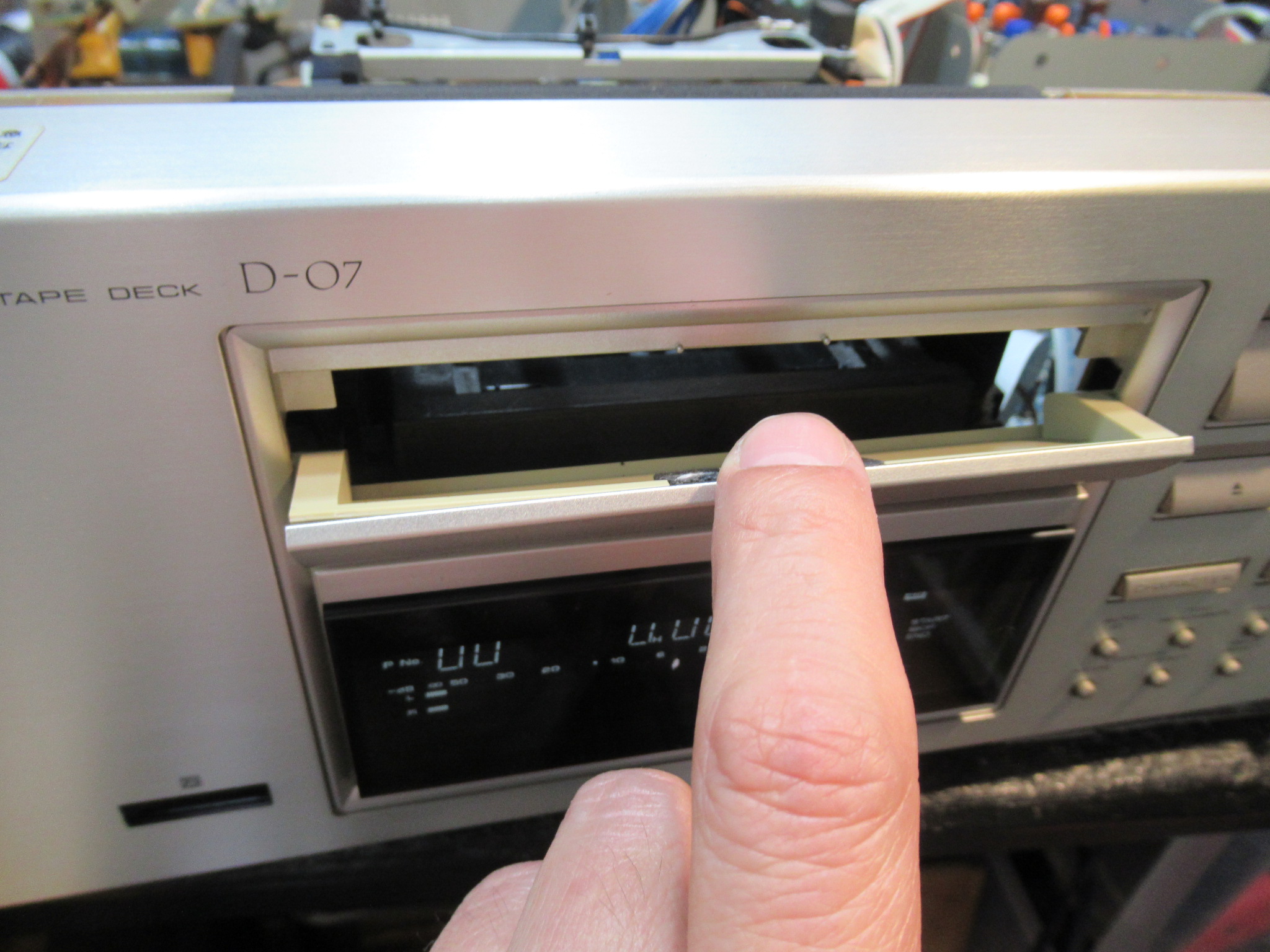

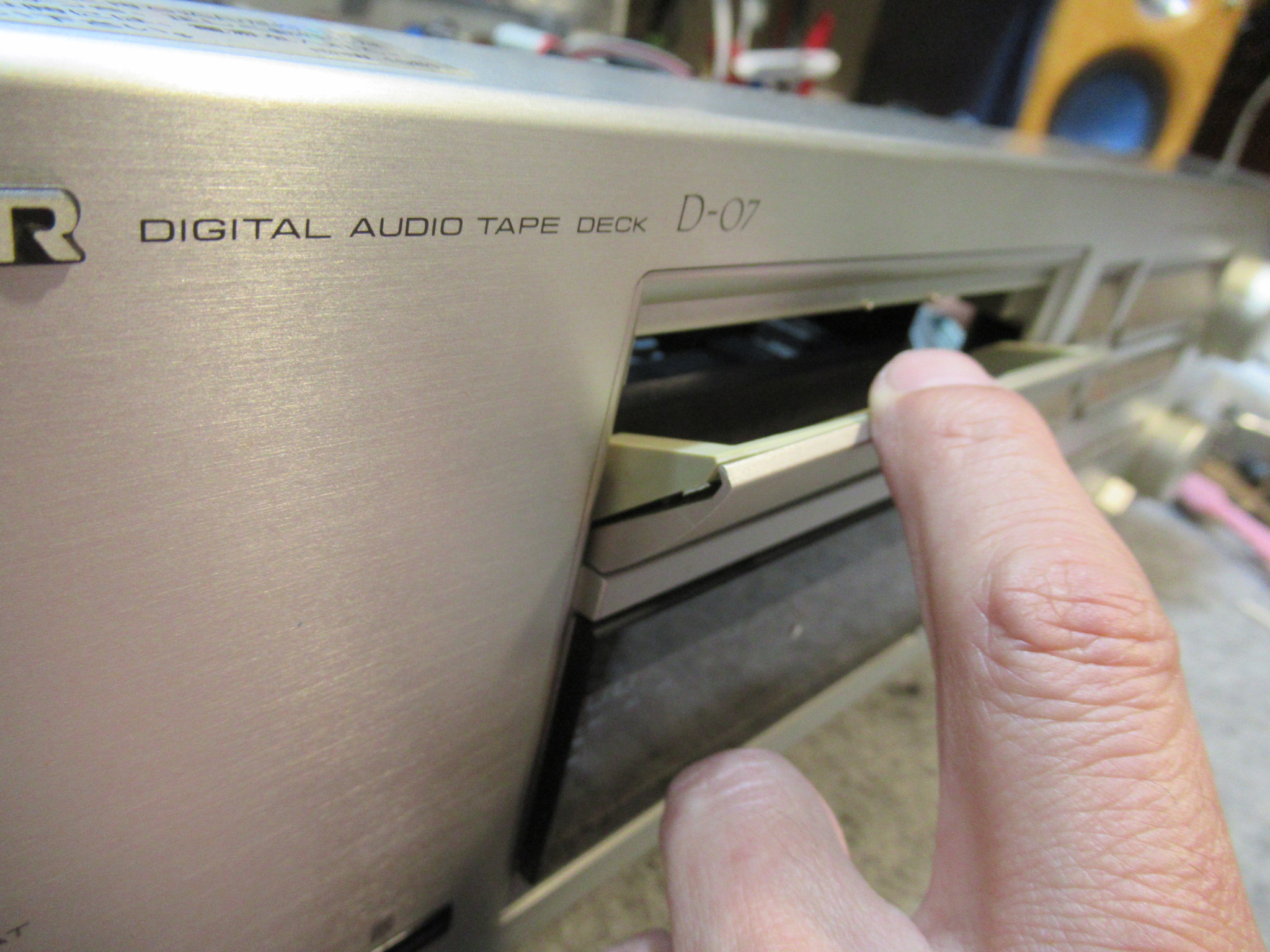

D-07モデルでは、長年の使用によって、リッドがフロントパネルと干渉してしまい、開閉に不具合が生じたり、場合によってはリッドが外れてしまうこともあります。この機体も例外ではありません。

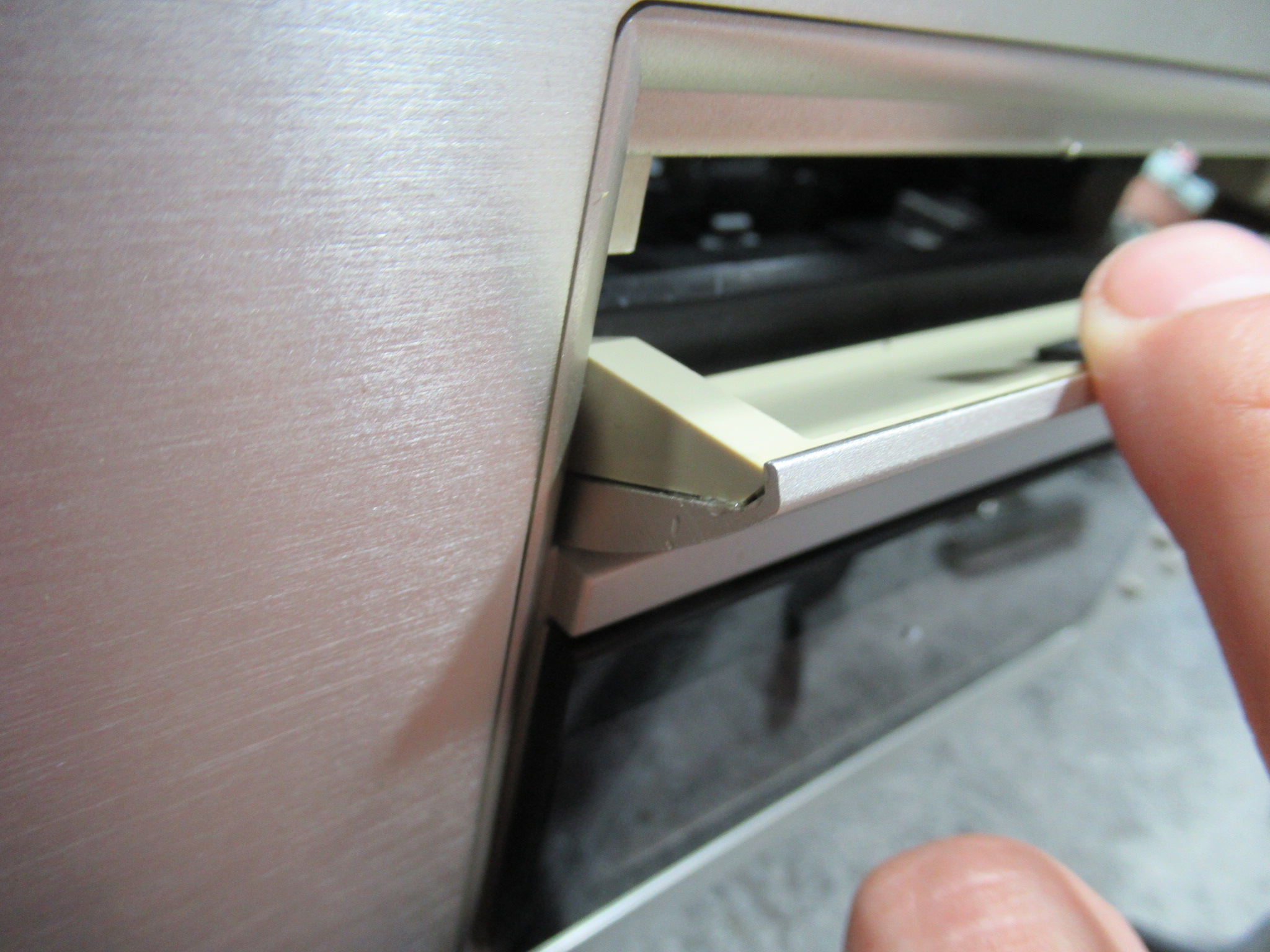

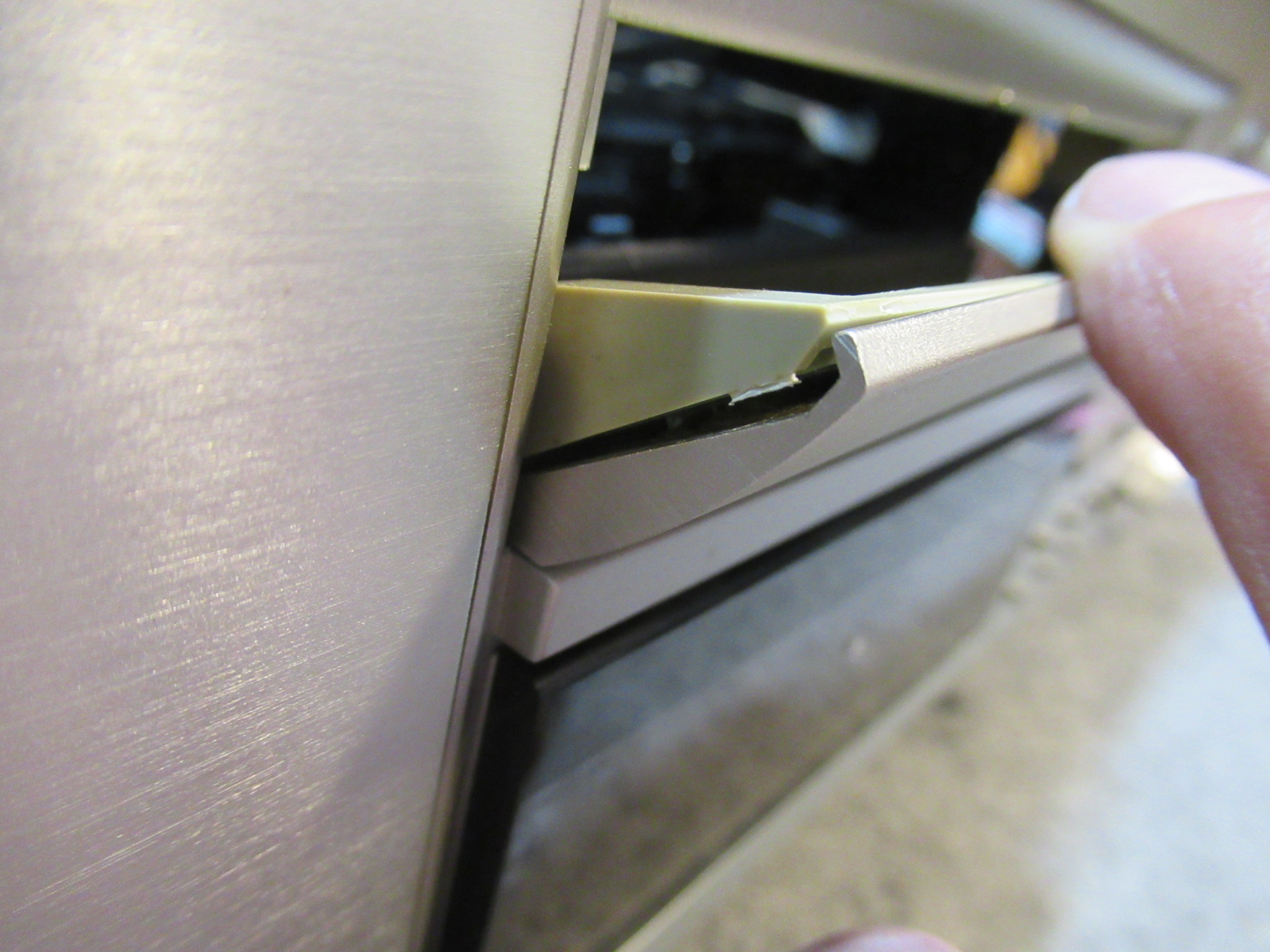

リッドに貼られた化粧パネルに浮きが見られます。それで開くときにフロントパネルに当たってしまいます。

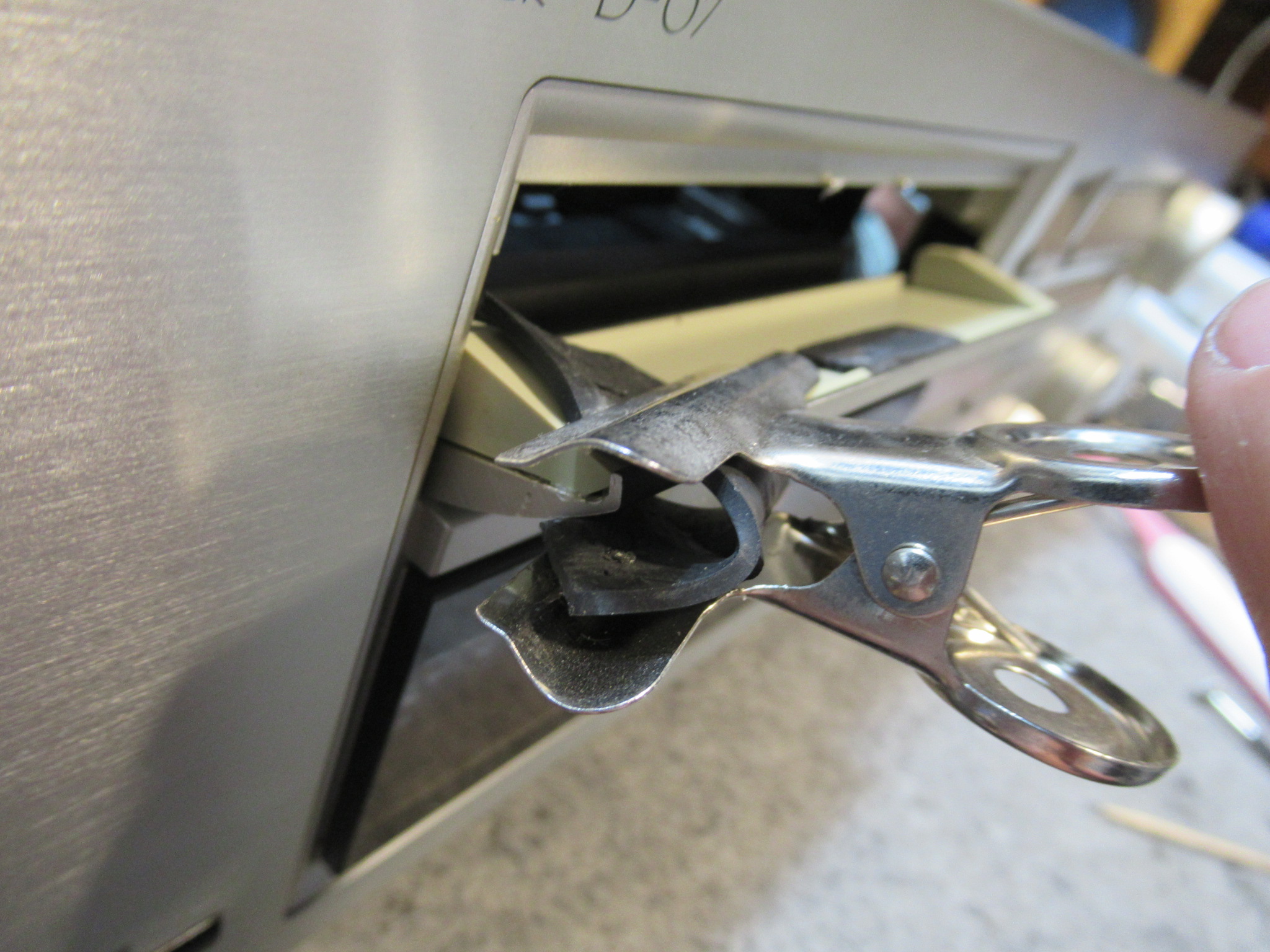

隙間に接着剤を充填し、貼り合わせます。

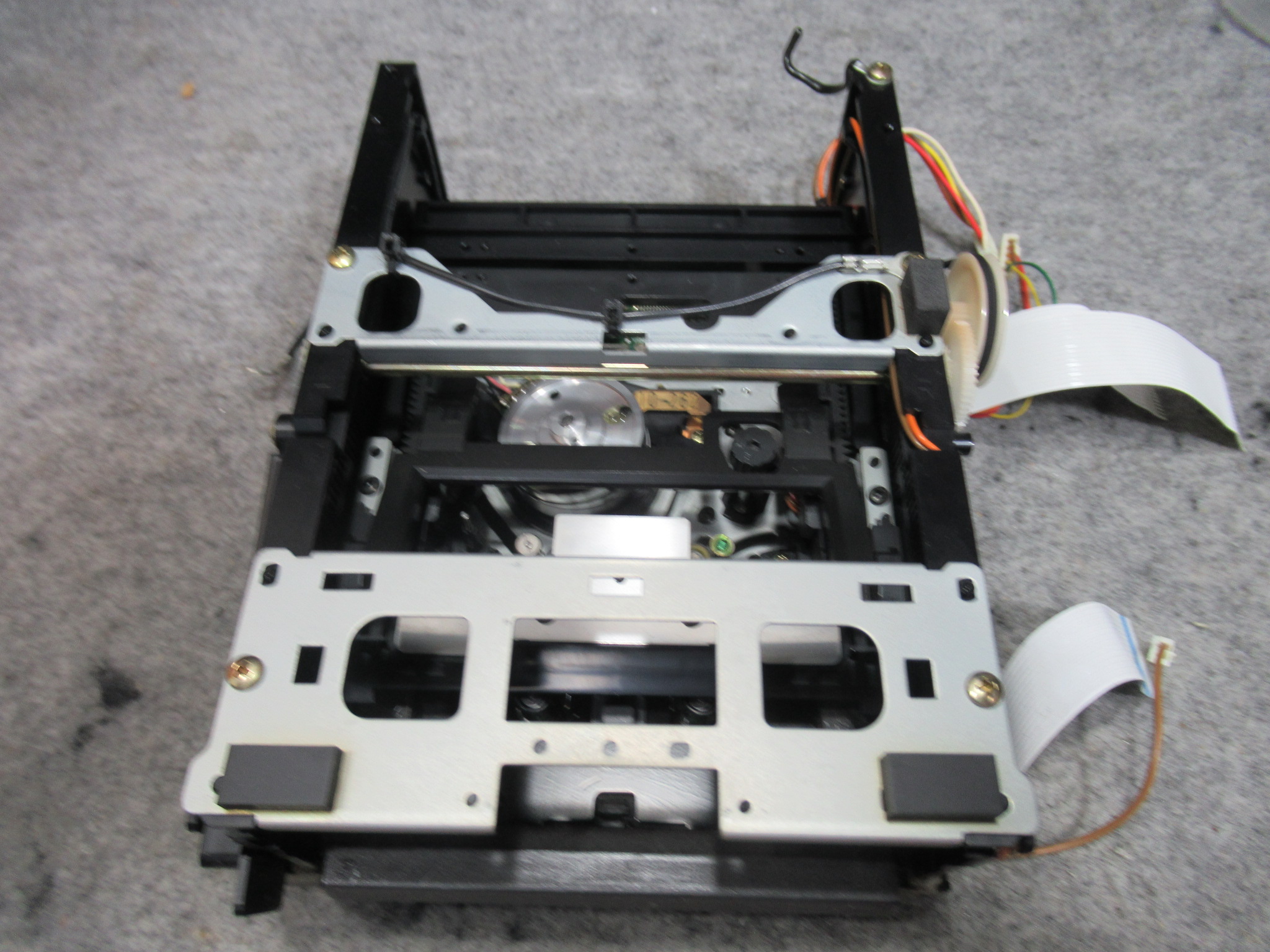

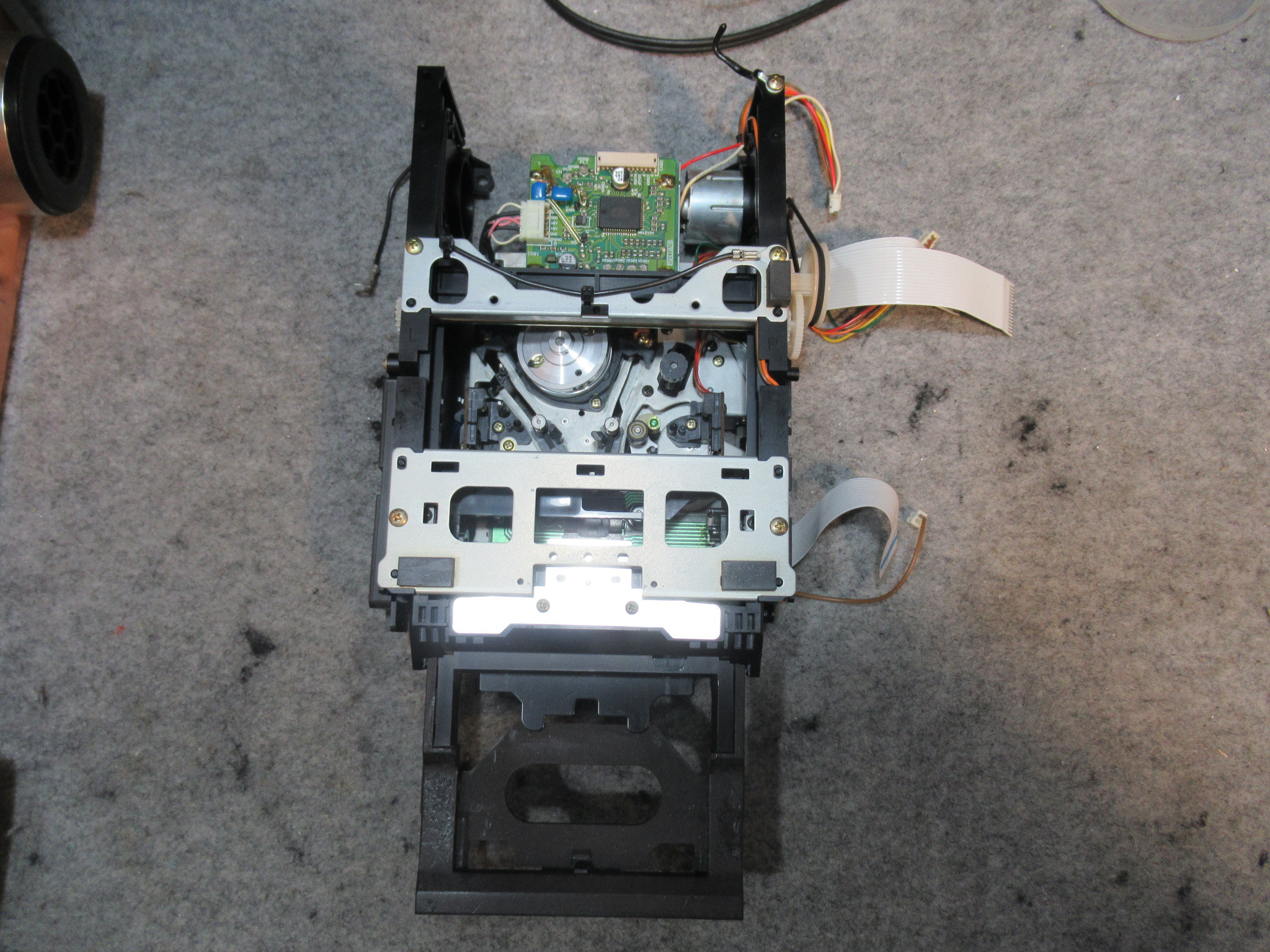

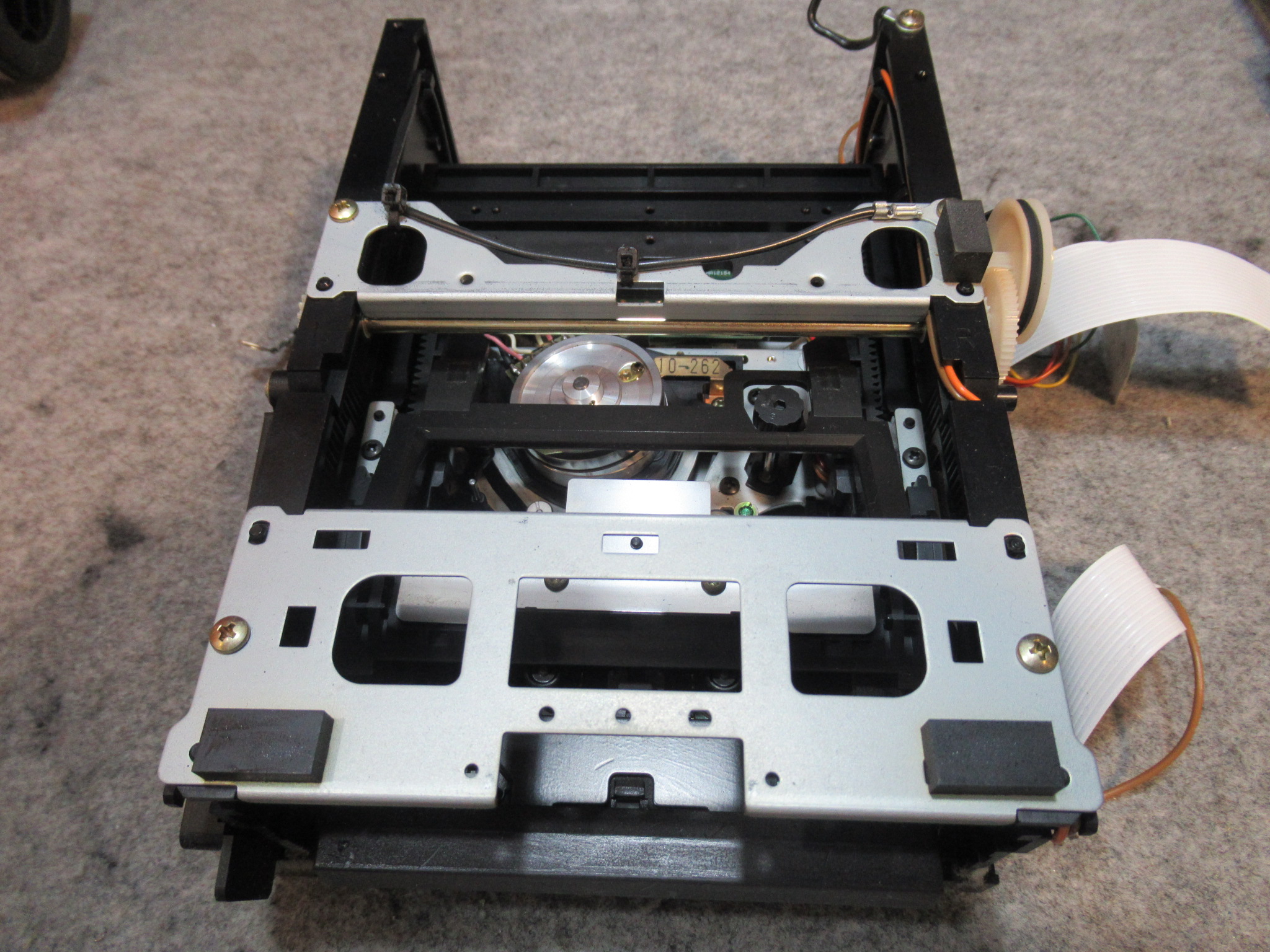

メカを降ろします。

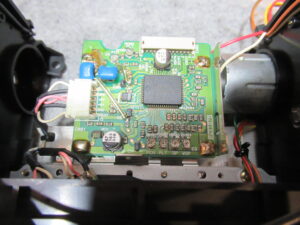

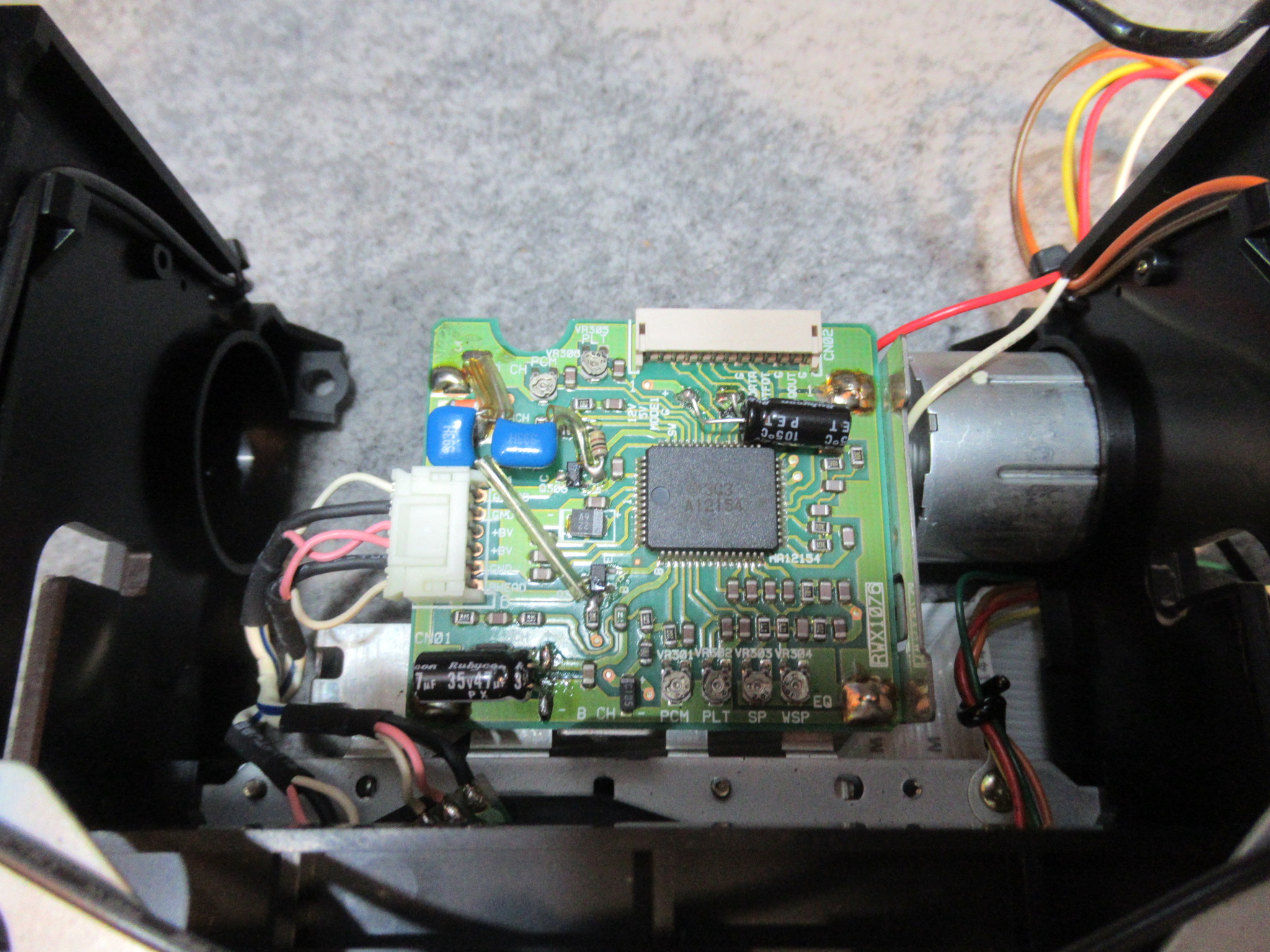

後方に搭載されているのはヘッドの信号を処理するRFユニットです。
基板面の電解コンデンサーを交換します。
一旦メカを元に戻し、正常に再生されることを確認します。しかし、アナログ入力では、左CHの出力音が籠ります。

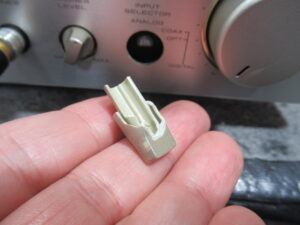

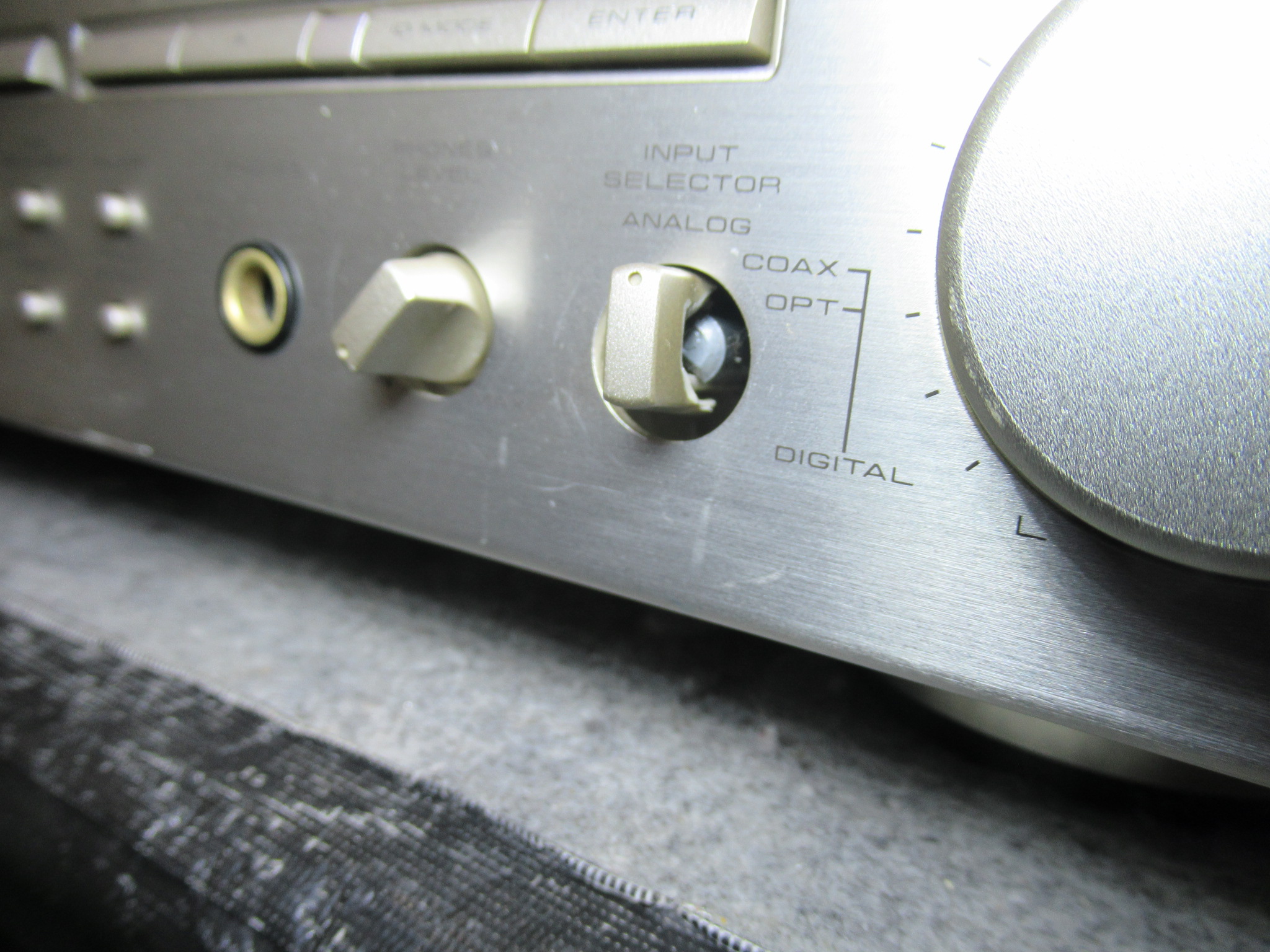

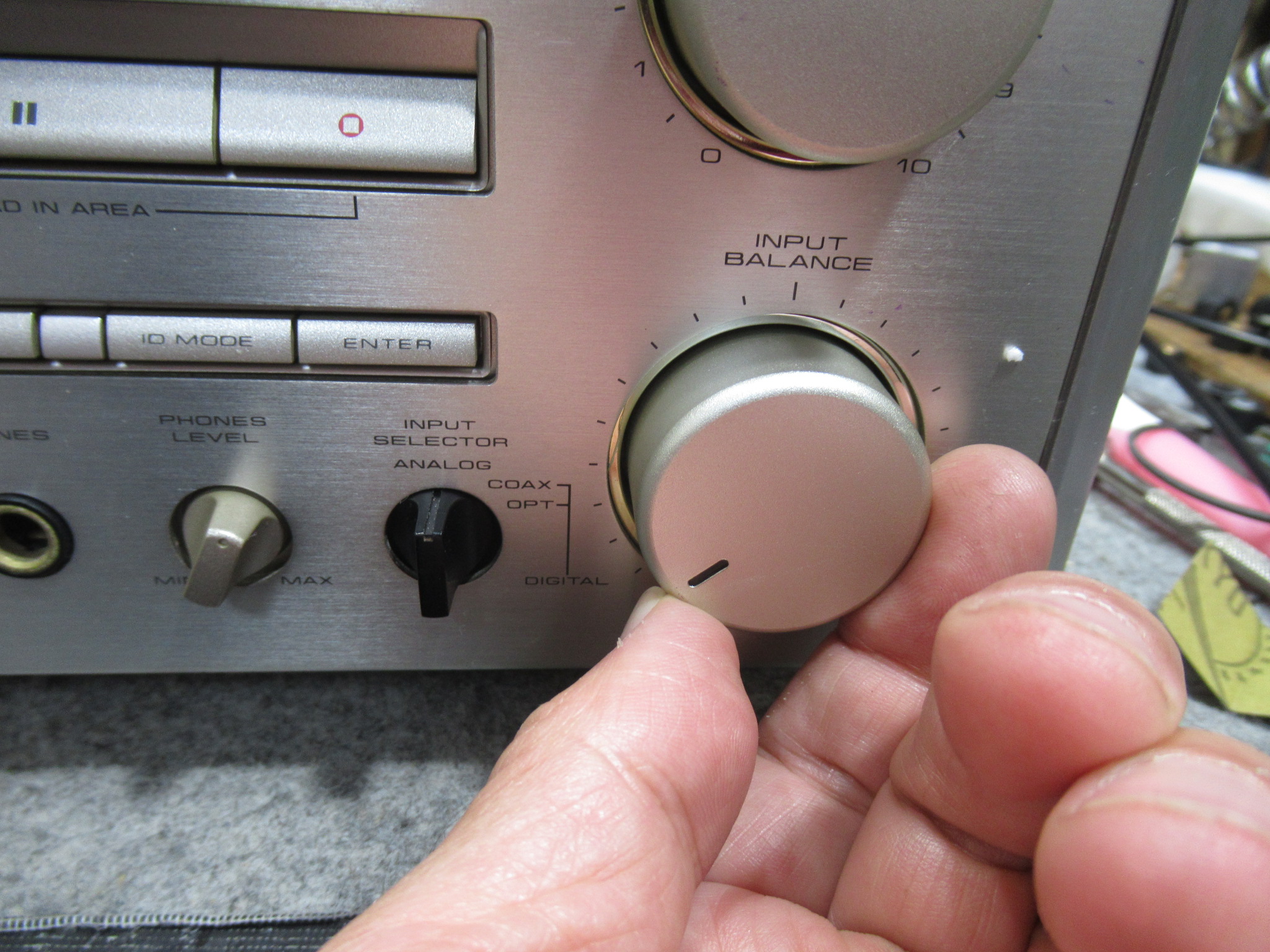

また、ここでインプットセレクターのツマミが破損していることに気がつきました。オーナー様にこれらを確認したところ、「録音は使用しないので、そのままで問題ない」とのことでしたが、ツマミについては写真の状態で取付不可ですので、

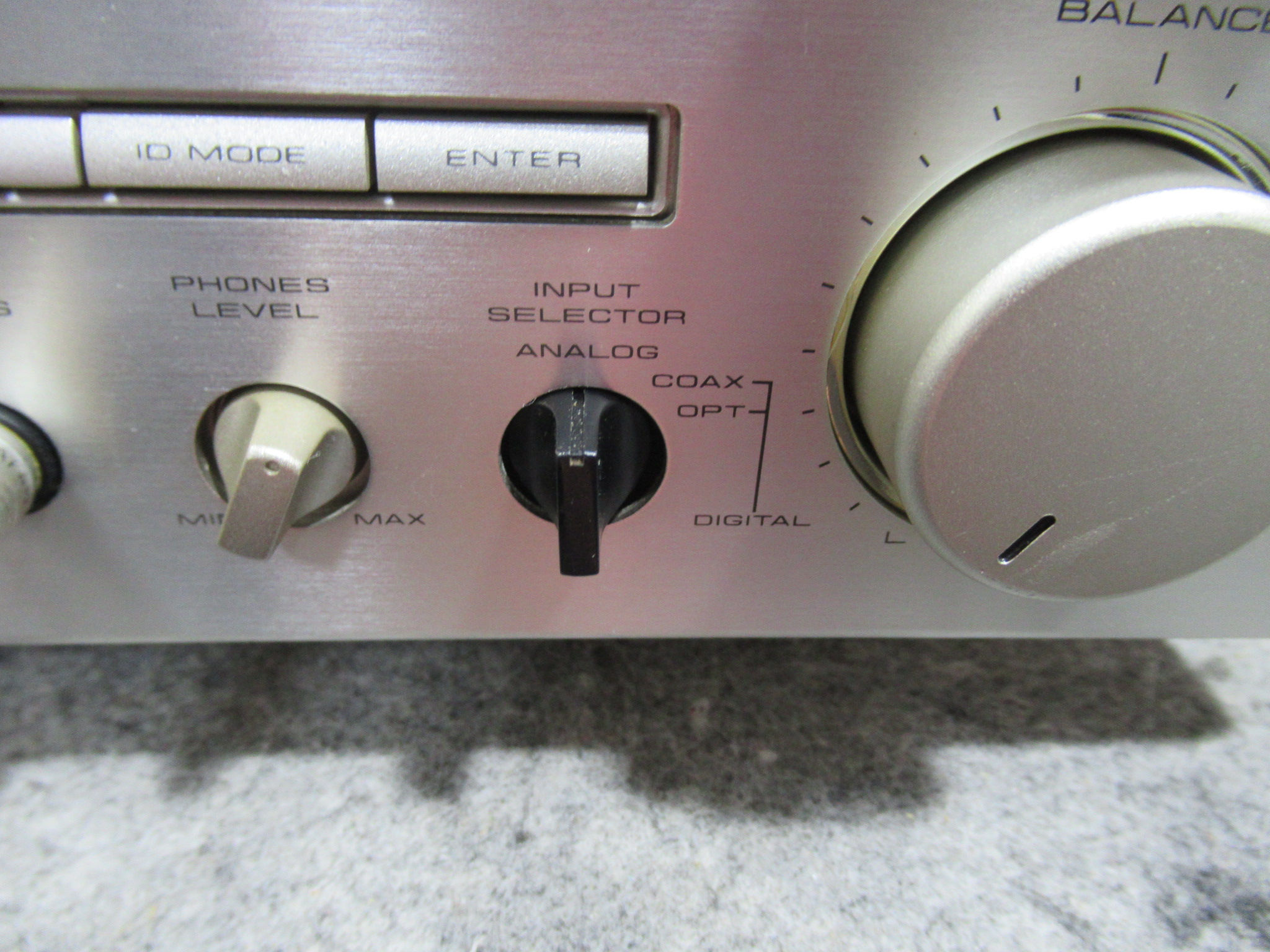

色違いではありますが、代替品を取り付けておきました。

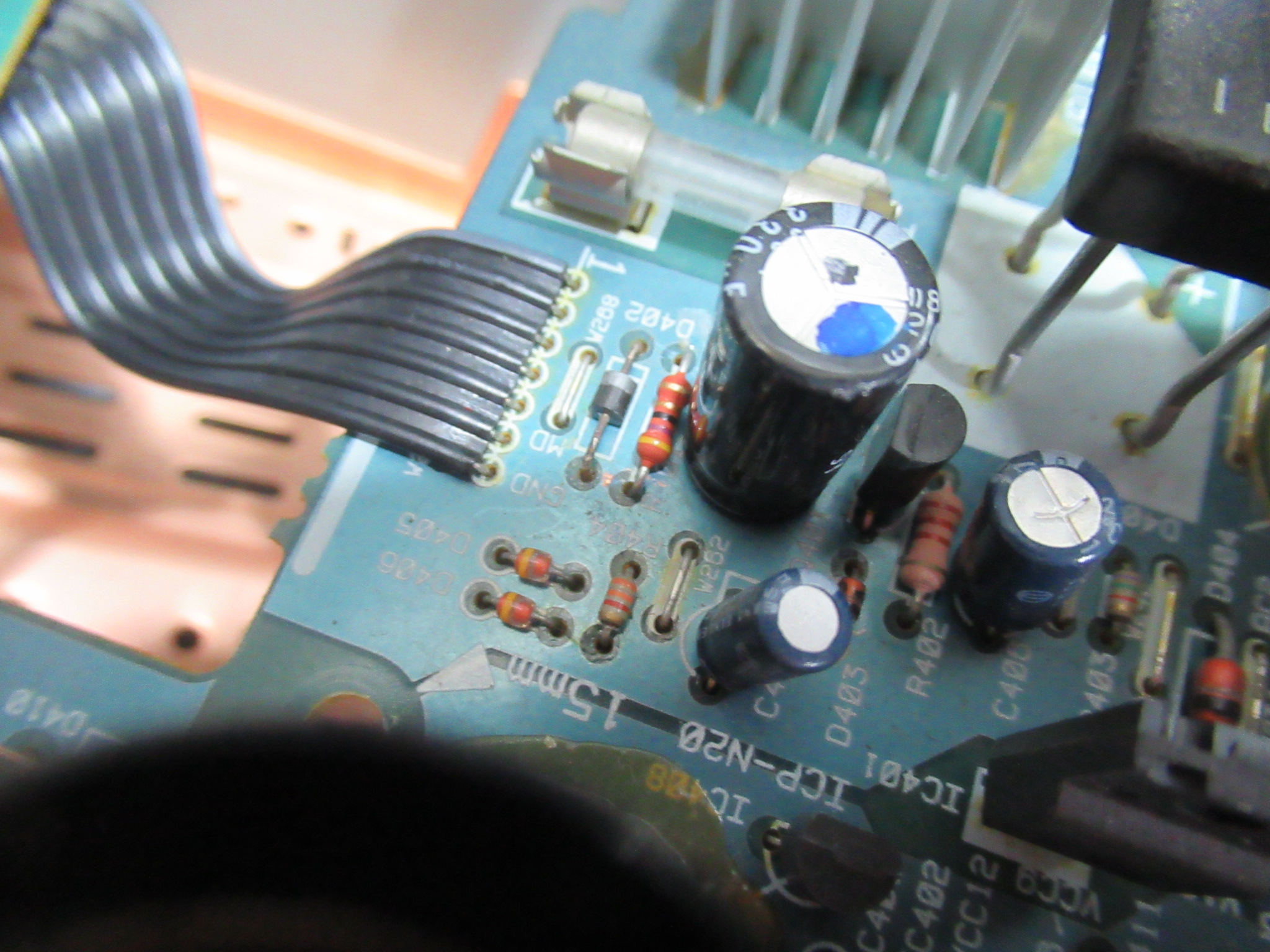

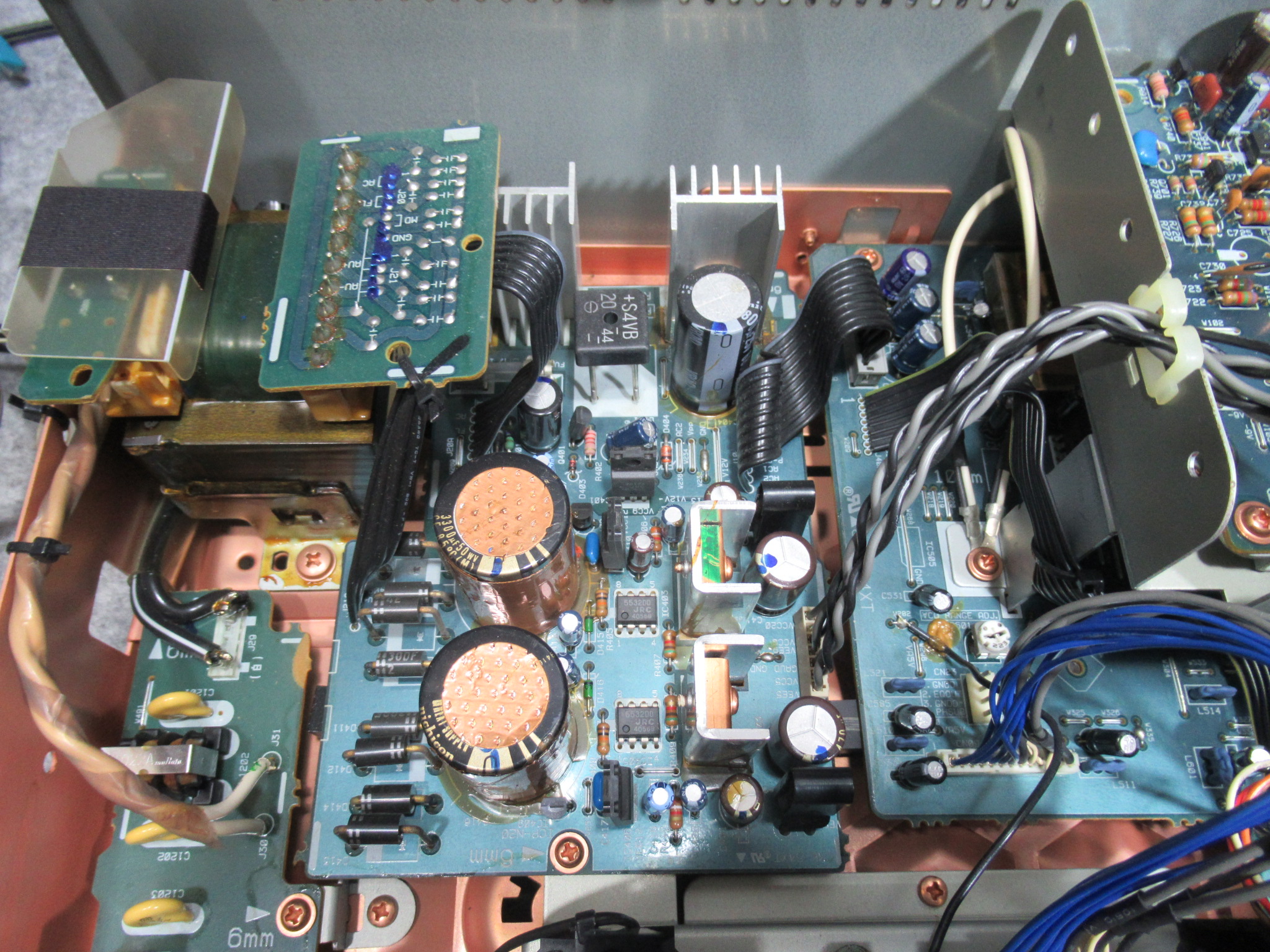

続いて電源部です。

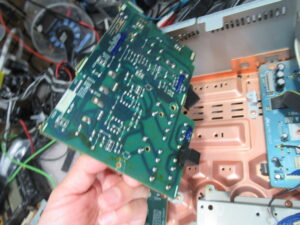

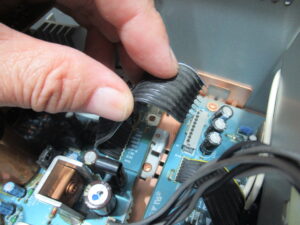

この電源基板は、メイン基板との接続ケーブル脱着が厄介です。
狭いうえに、ケーブルを曲げて差し込む形になっています。

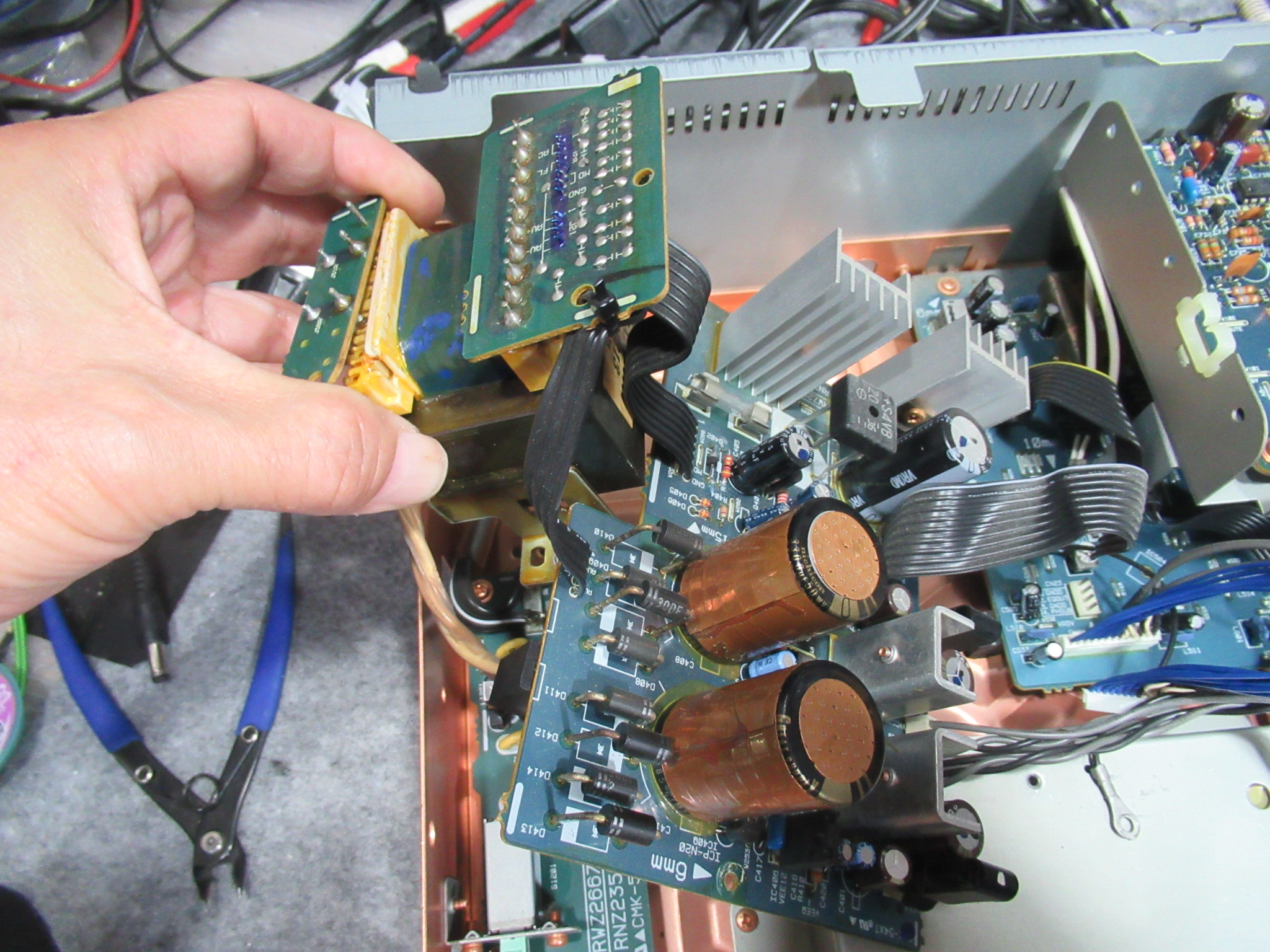

「急がば回れ」で、作業のしやすいように電源トランスごと取り外します。

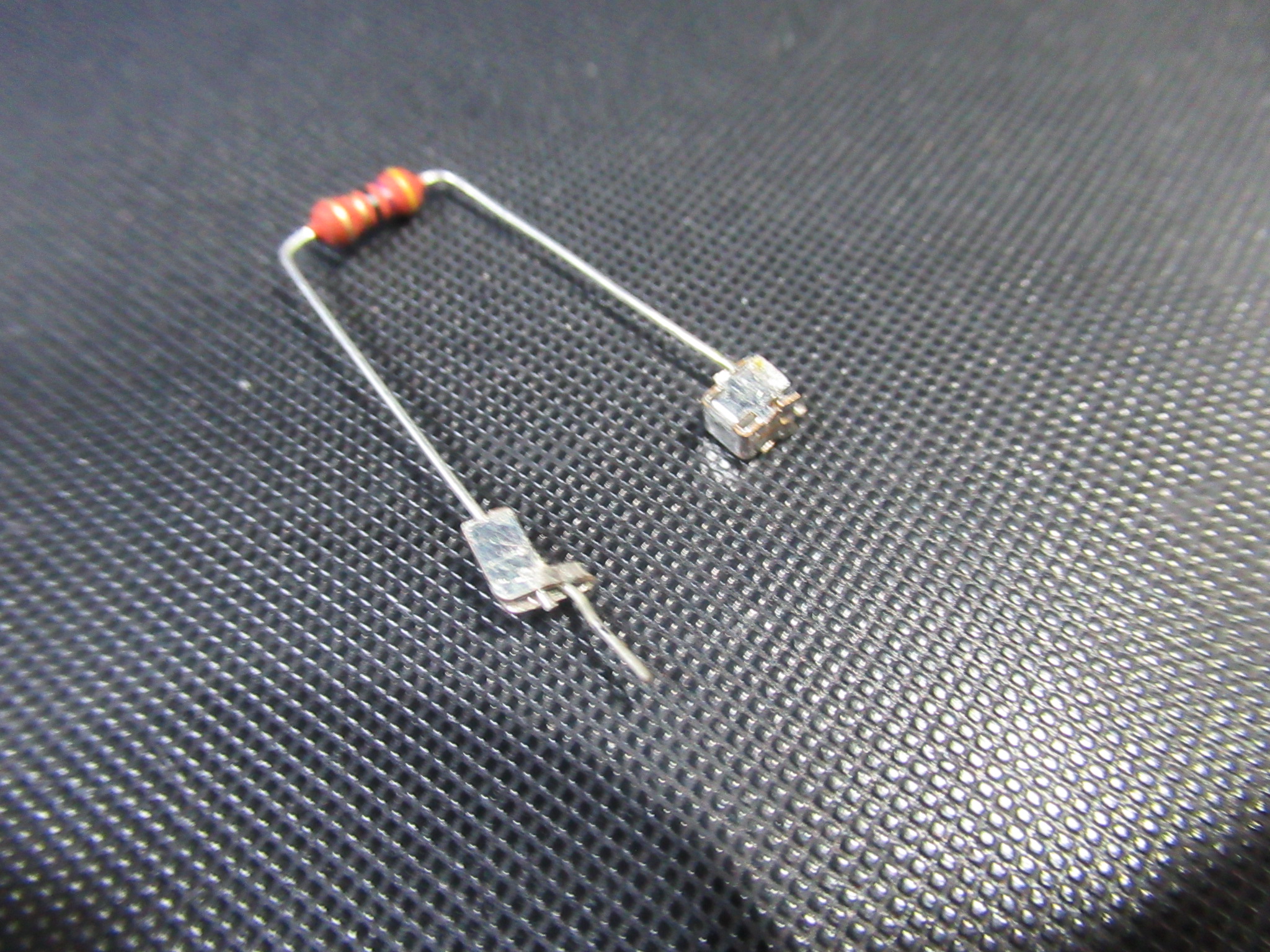

ヒューズ抵抗を取り外します。元々は、継ぎ手のようなもので接続されていました。非常に興味深い方法ですが、リクエスト通り、半田付けて付け直します。

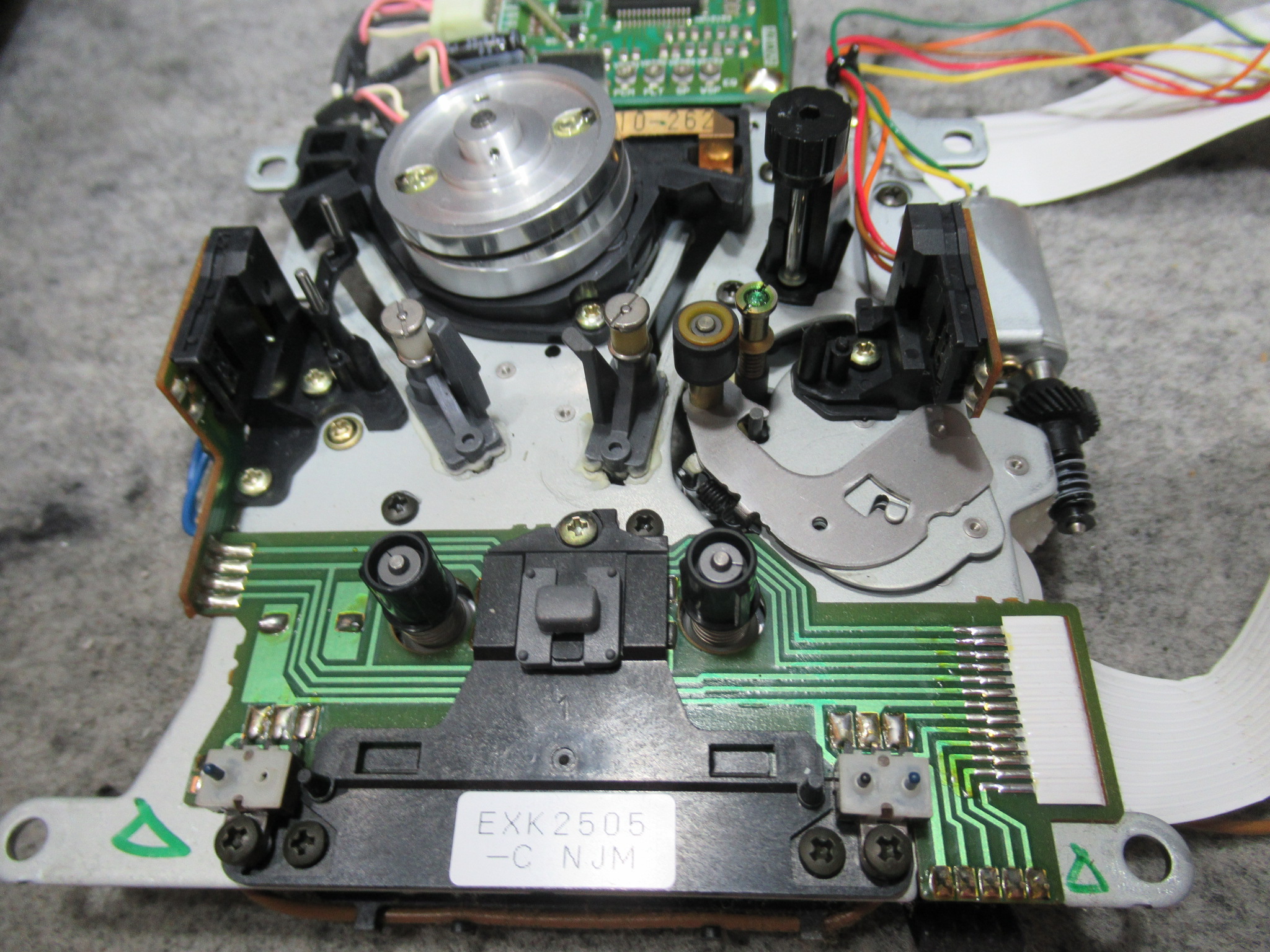

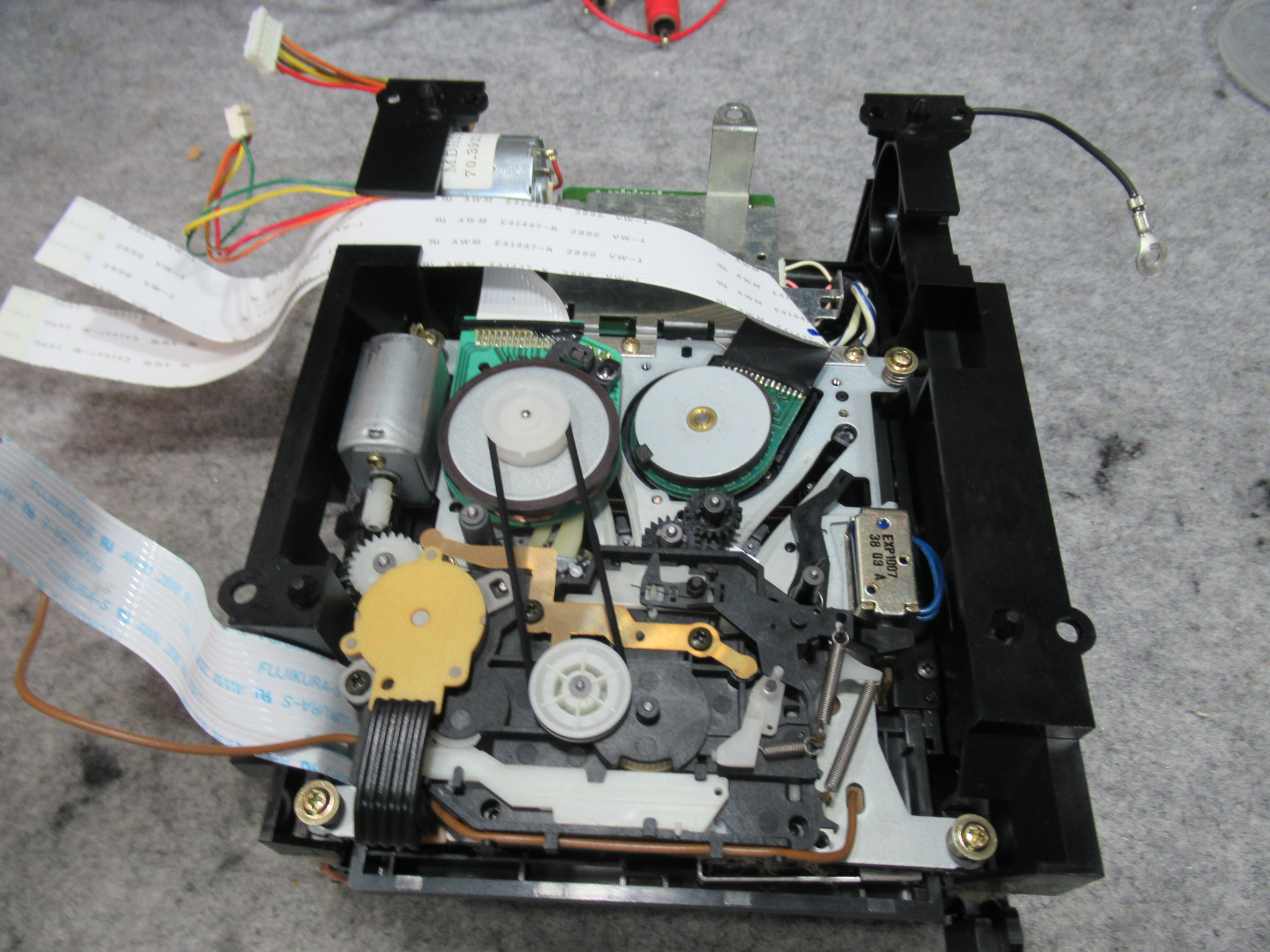

メンテナンスのため再度メカを降ろします。

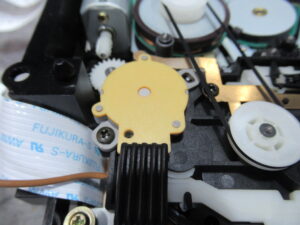

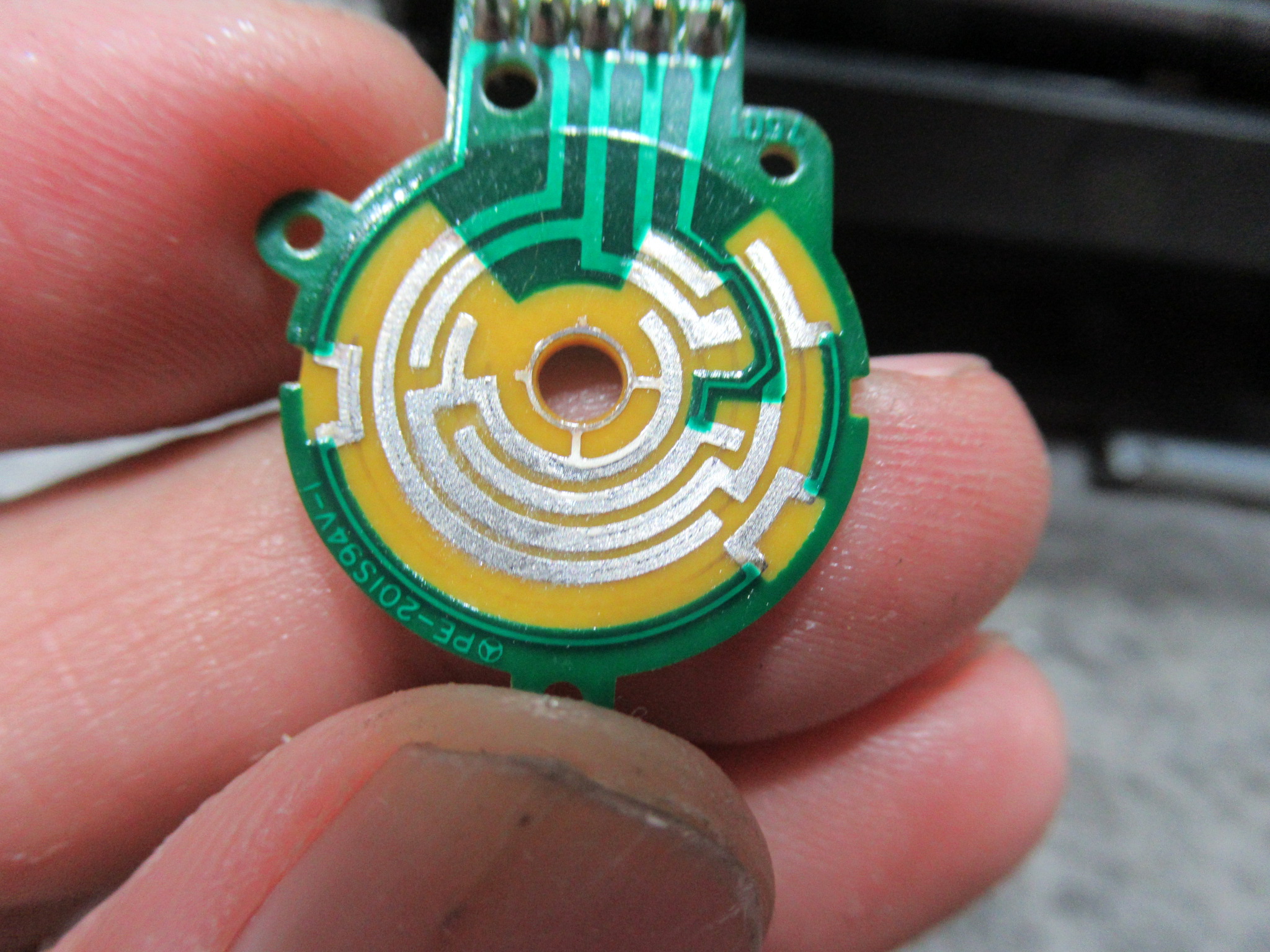

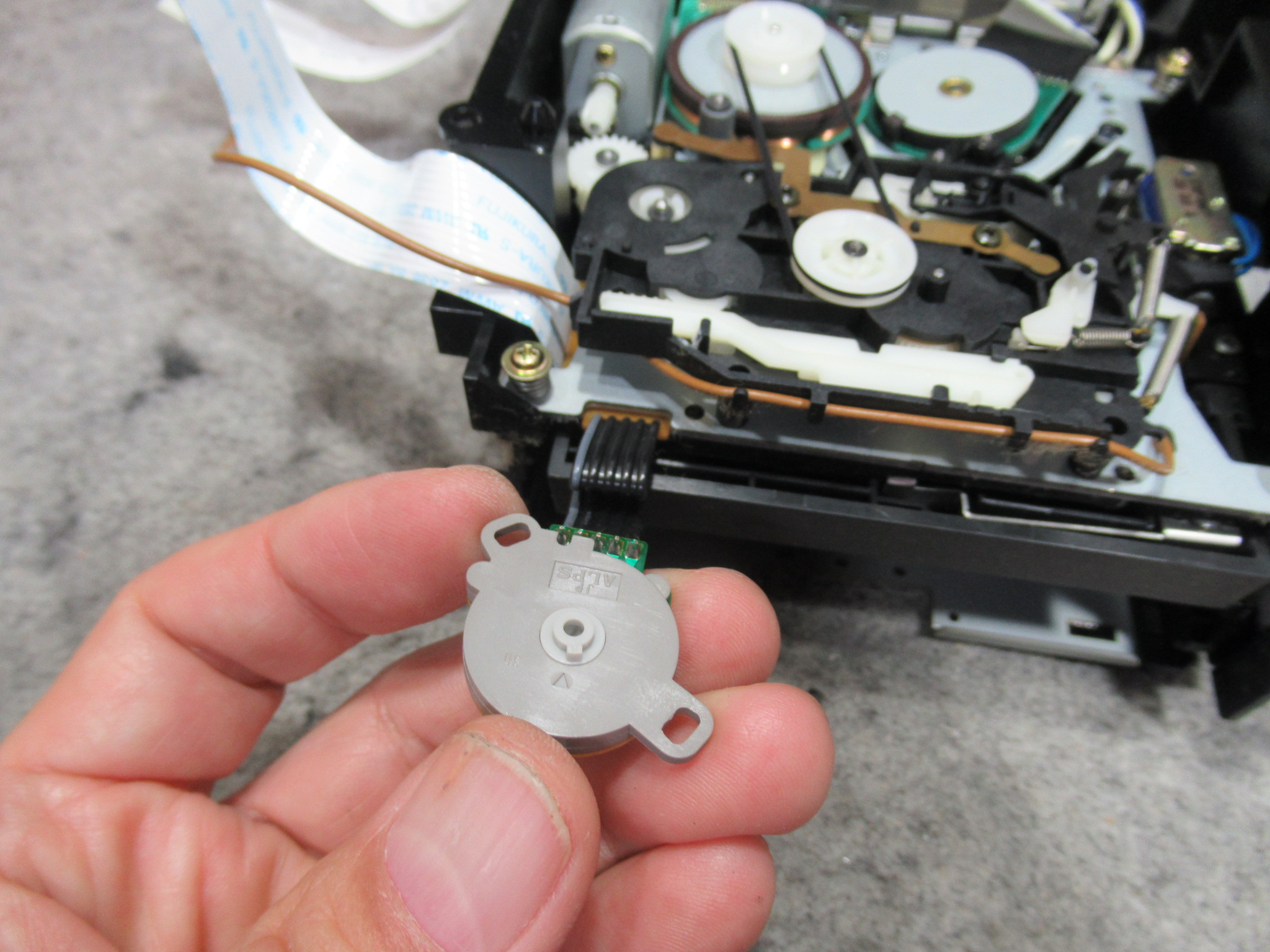

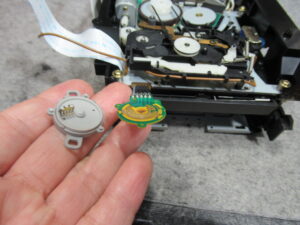

このロータリーエンコーダーのメンテナンスは必須です。メカがうまく動かないときはほぼここのトラブルです。
取り外して分解します。

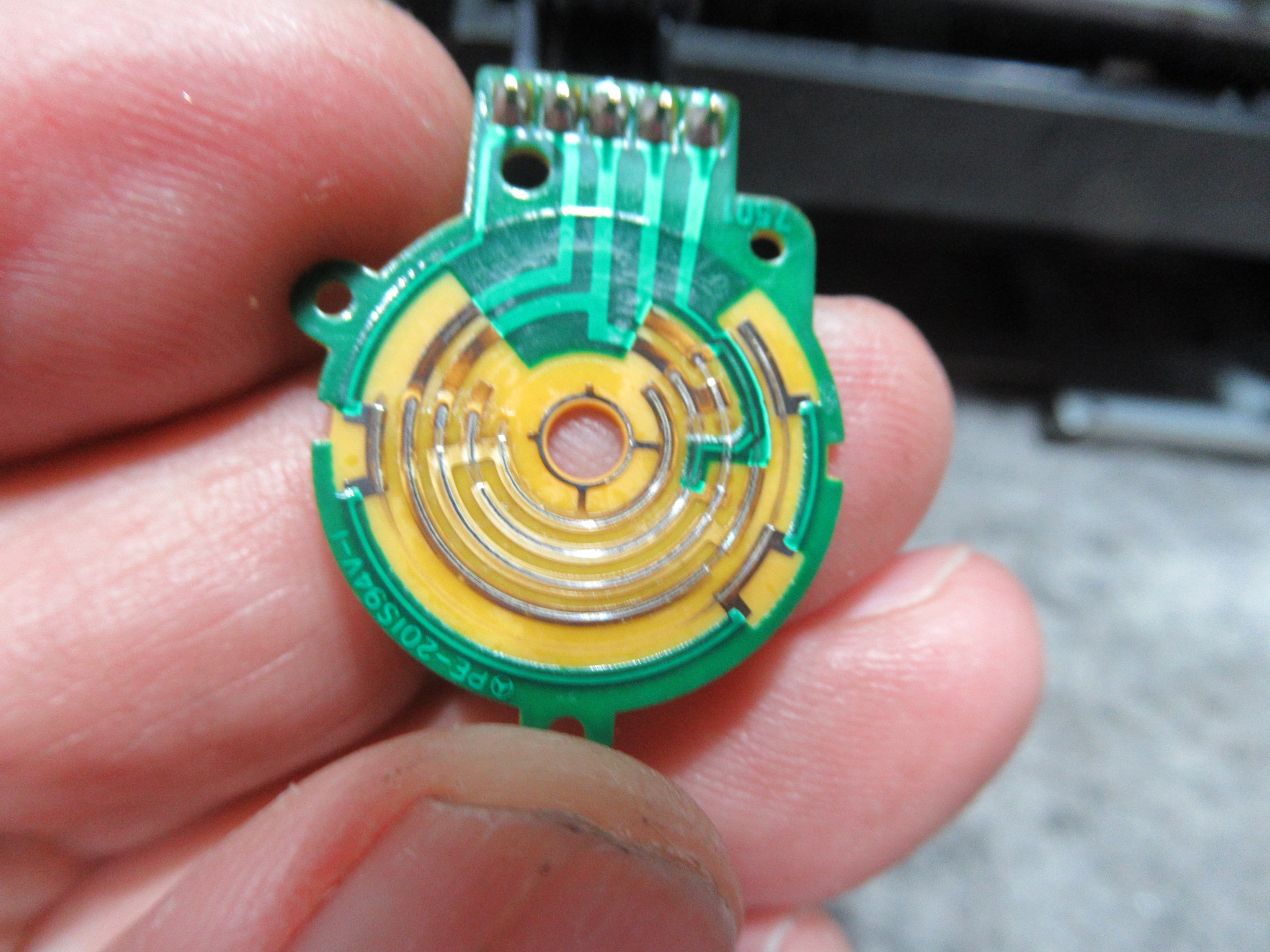

汚れた接点を研磨清掃し、スライド接点専用グリスを処置します。
インストレーションユニットを切り離します。

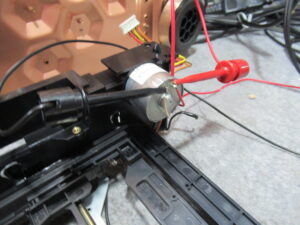

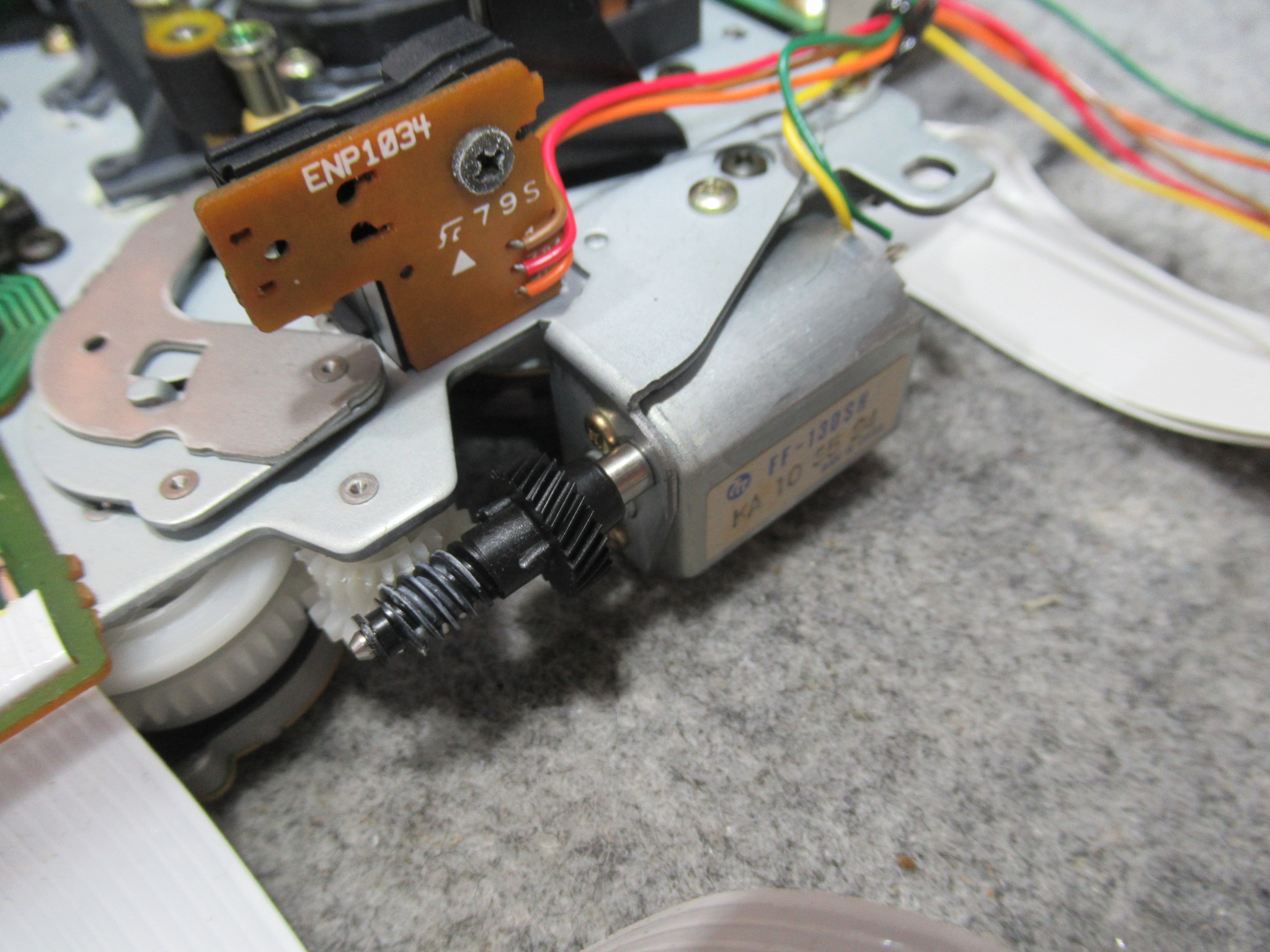

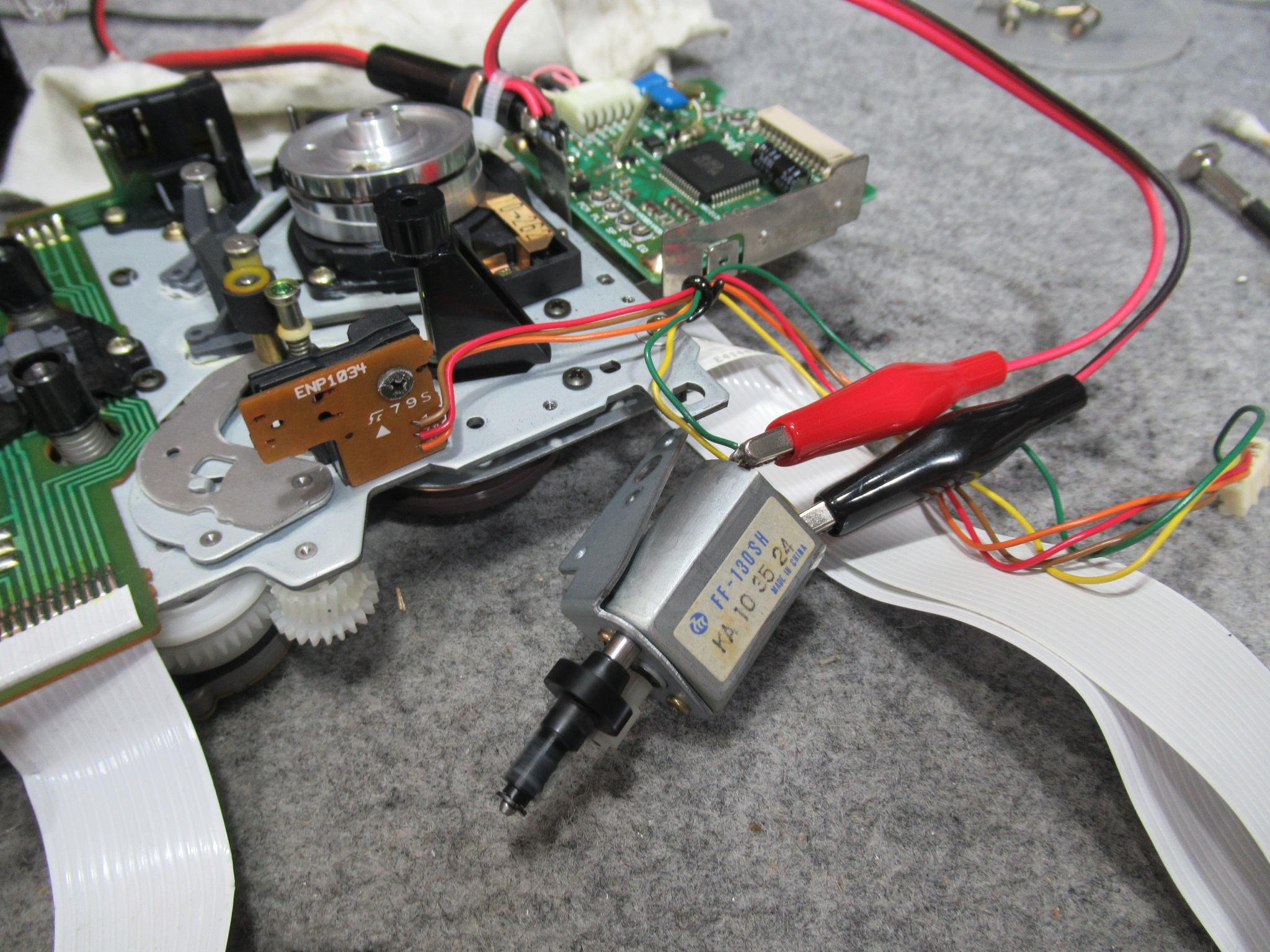

ローディングモーターのリフレッシュを図ります。

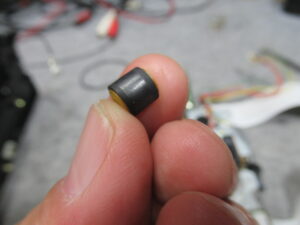

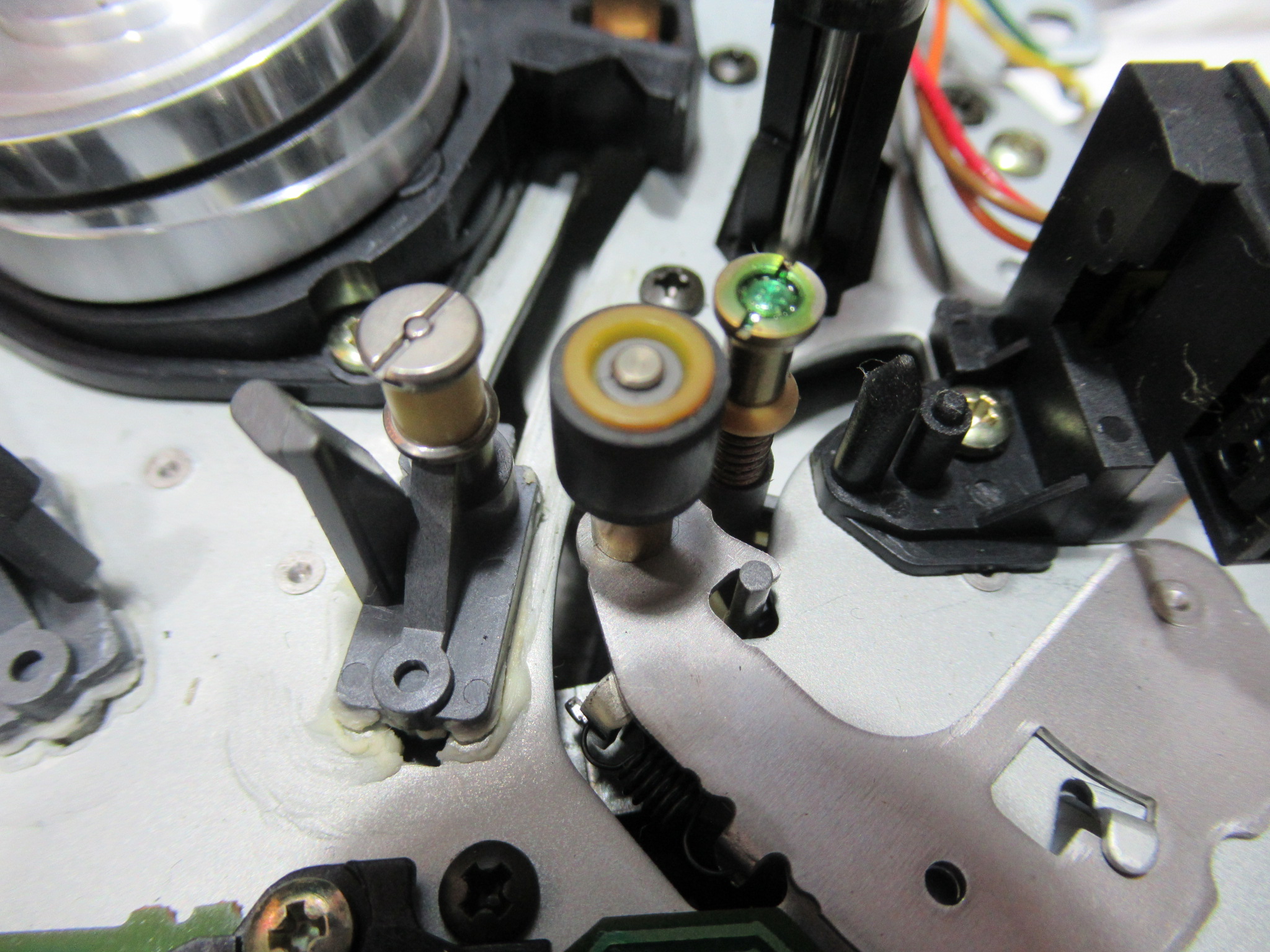

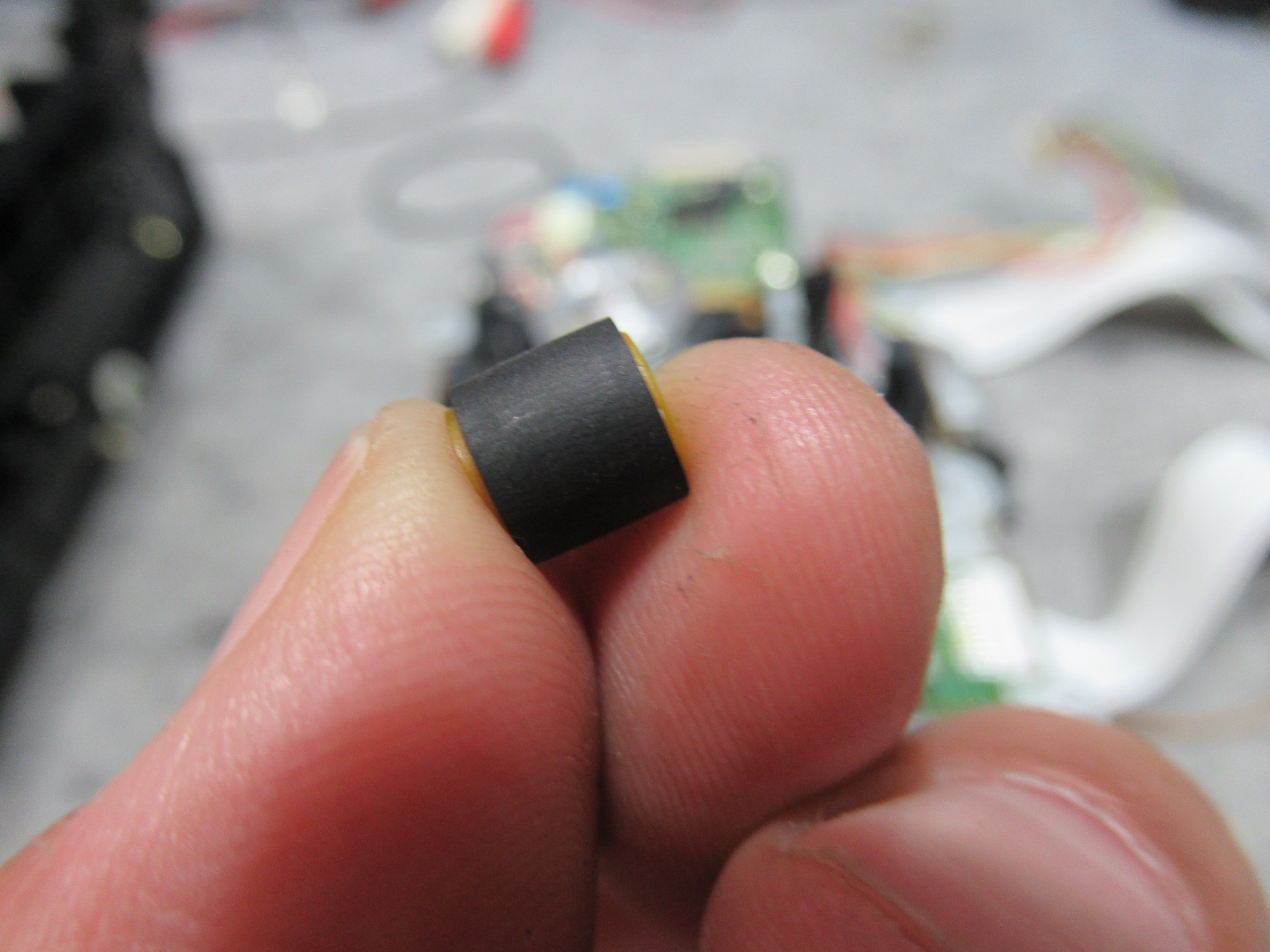

続いてピンチローラーを取り外します。
パイオニアのピンチローラーは、SONYのような硬化しやすいものではありませんが、表面がスベスベになっていますので、軽く研磨し、専用クリーナーで清掃します。

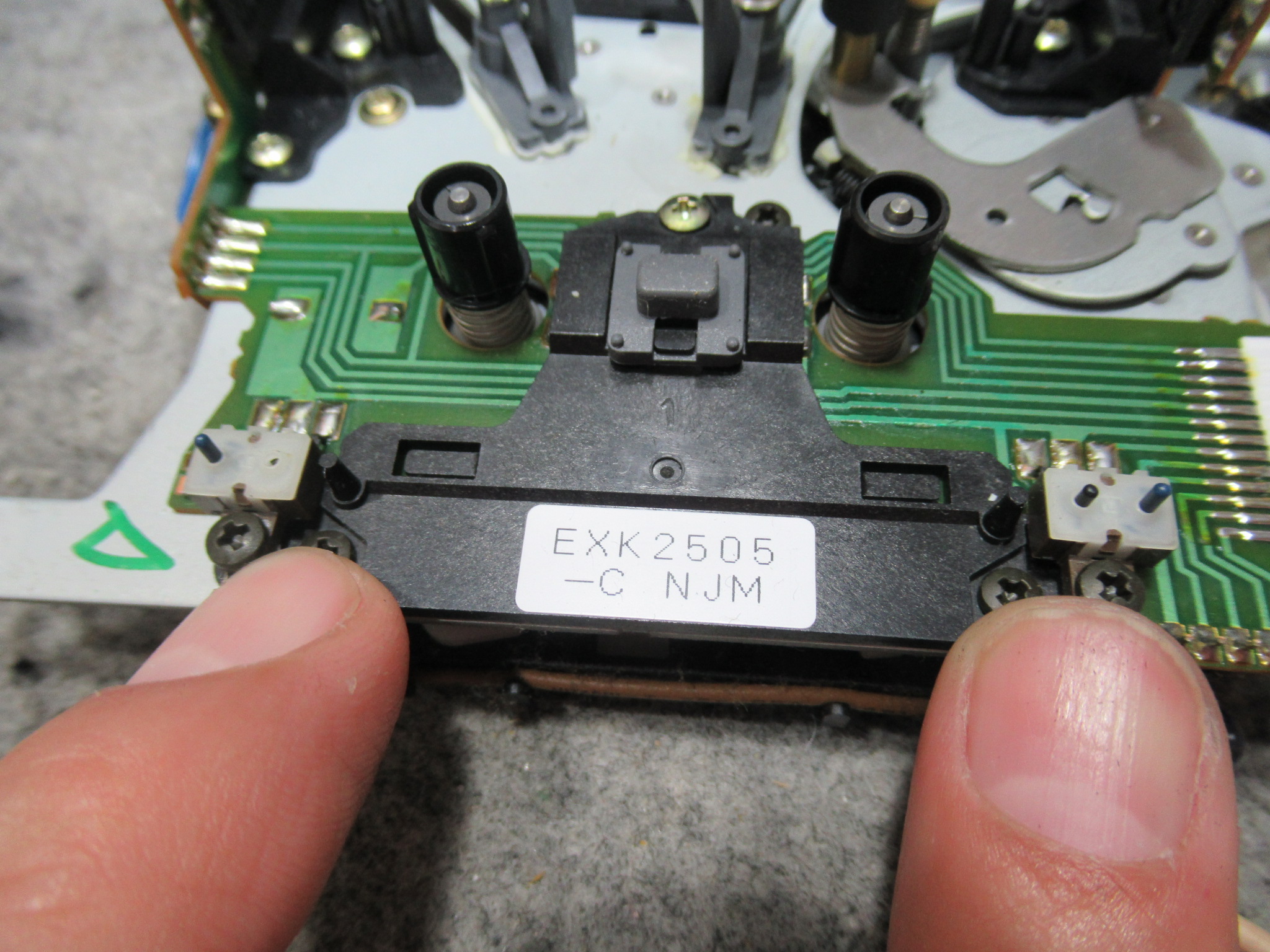

指先のカートリッジ検出スイッチに接点復活剤を処置します。
パワーモーターを切り離してリフレッシュします。

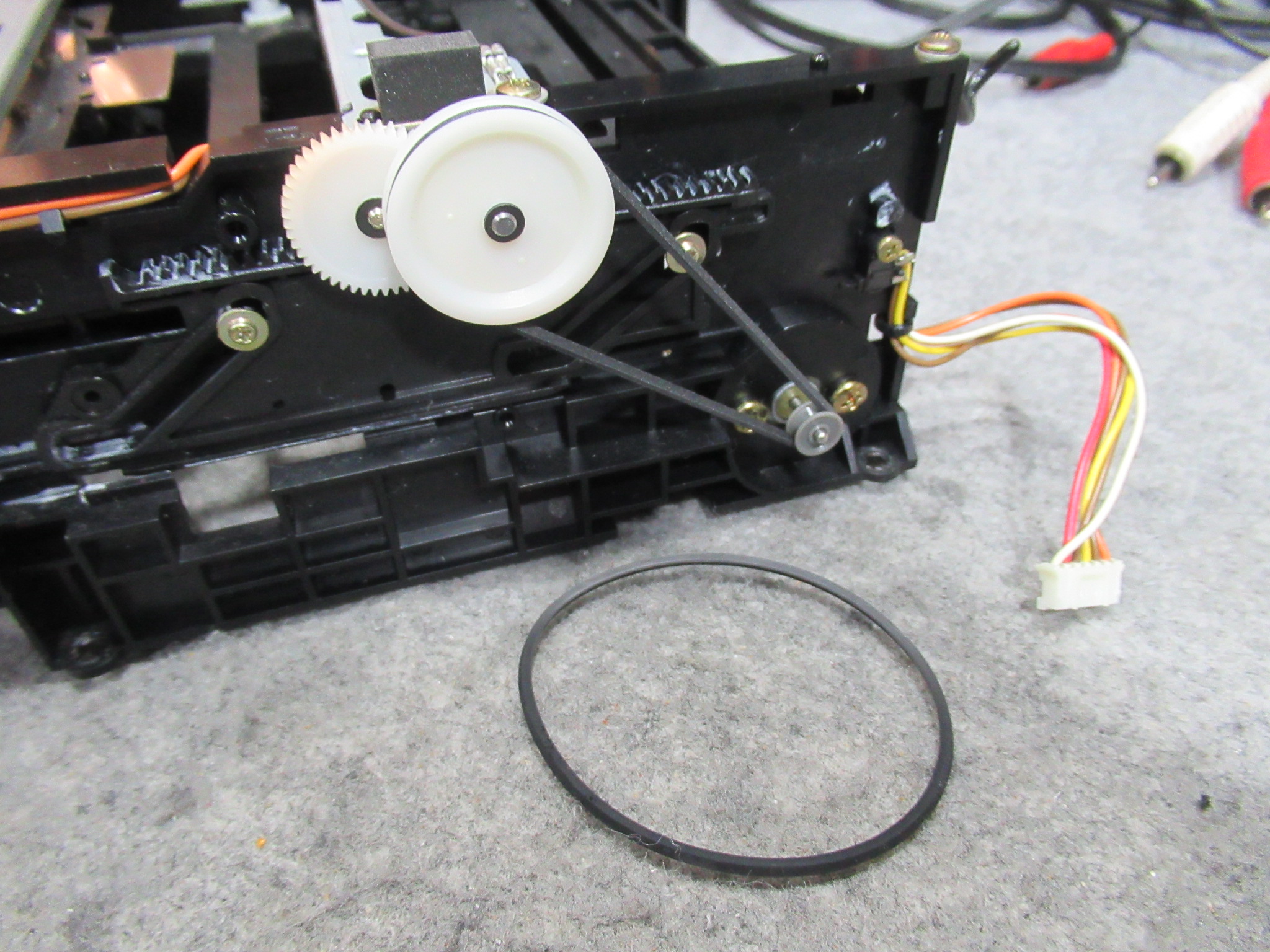

ローディングベルトを交換します。

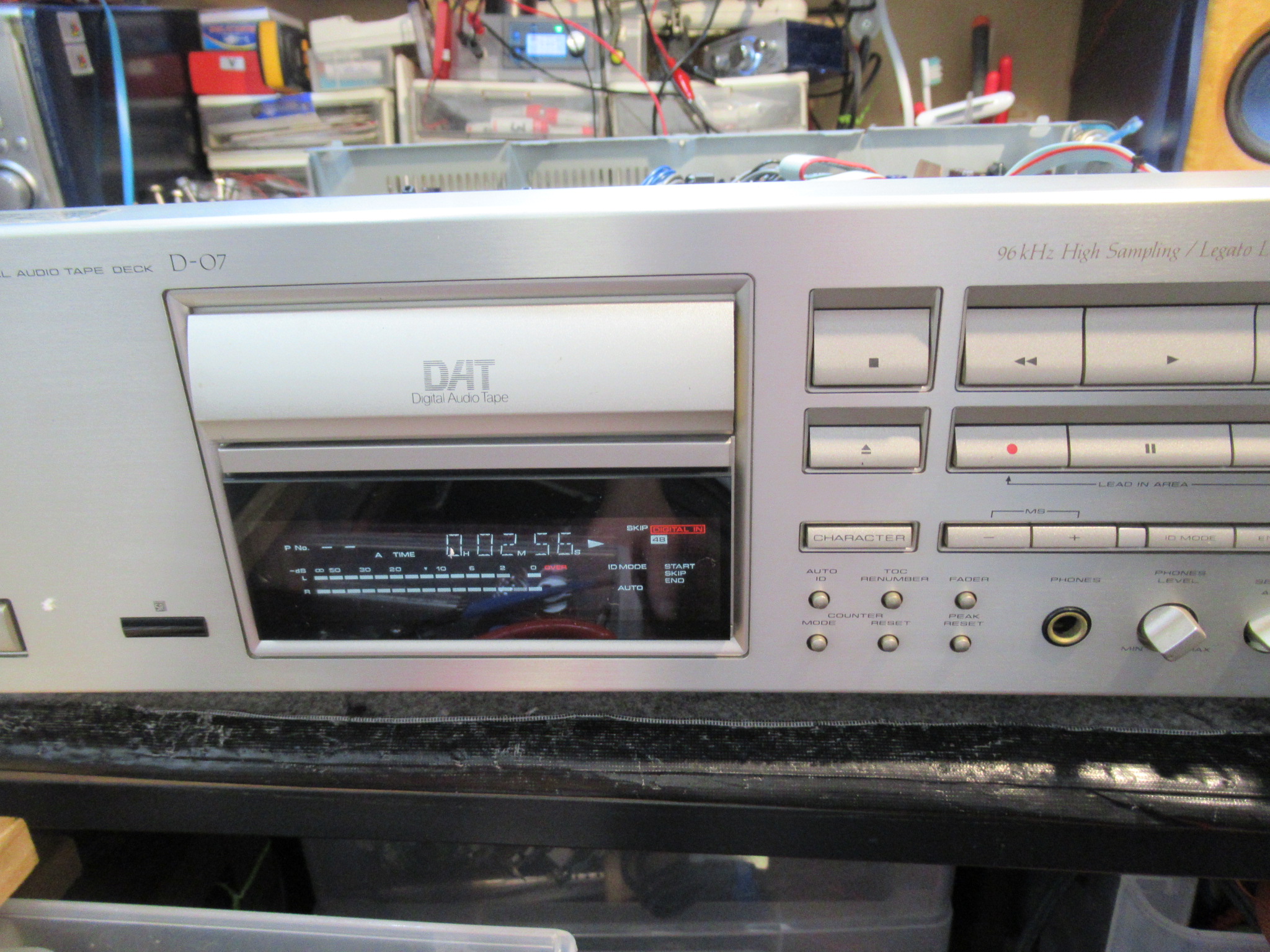

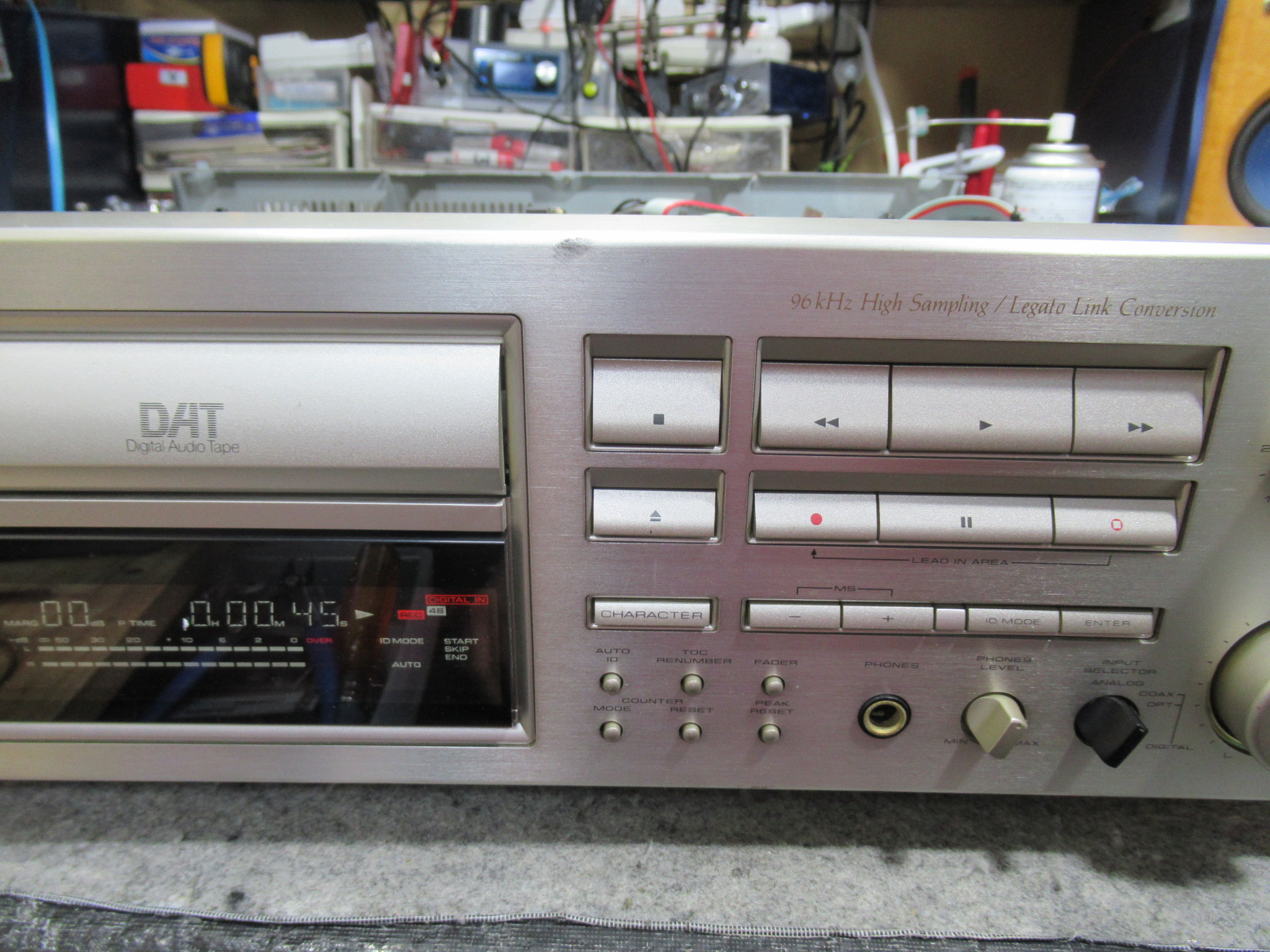

本体に戻して動作確認を行います。
モード別、入出力別の録再状況を確認します。

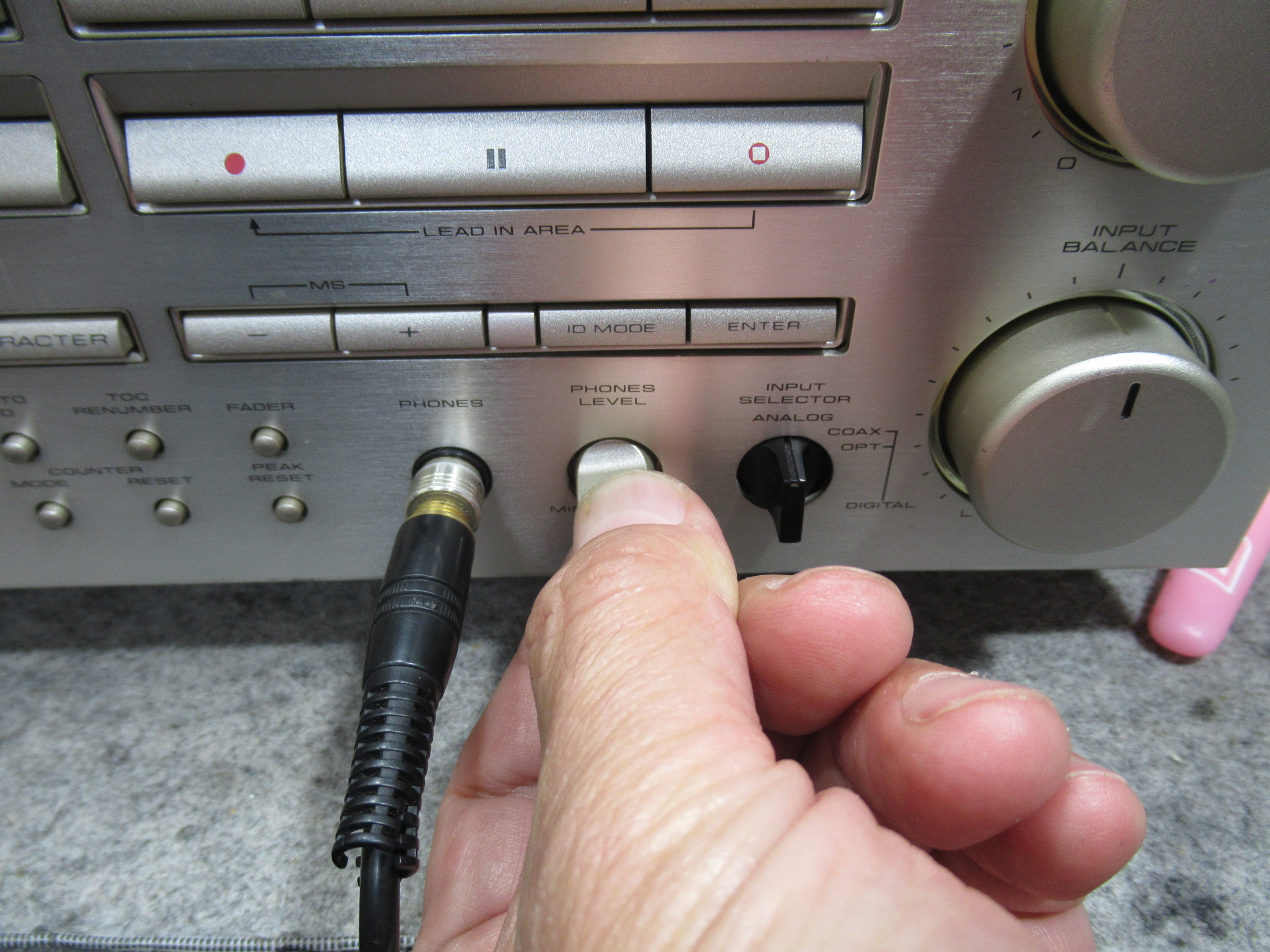

VOL類のガリには接点復活剤を処置します。
以上修理完了です。
