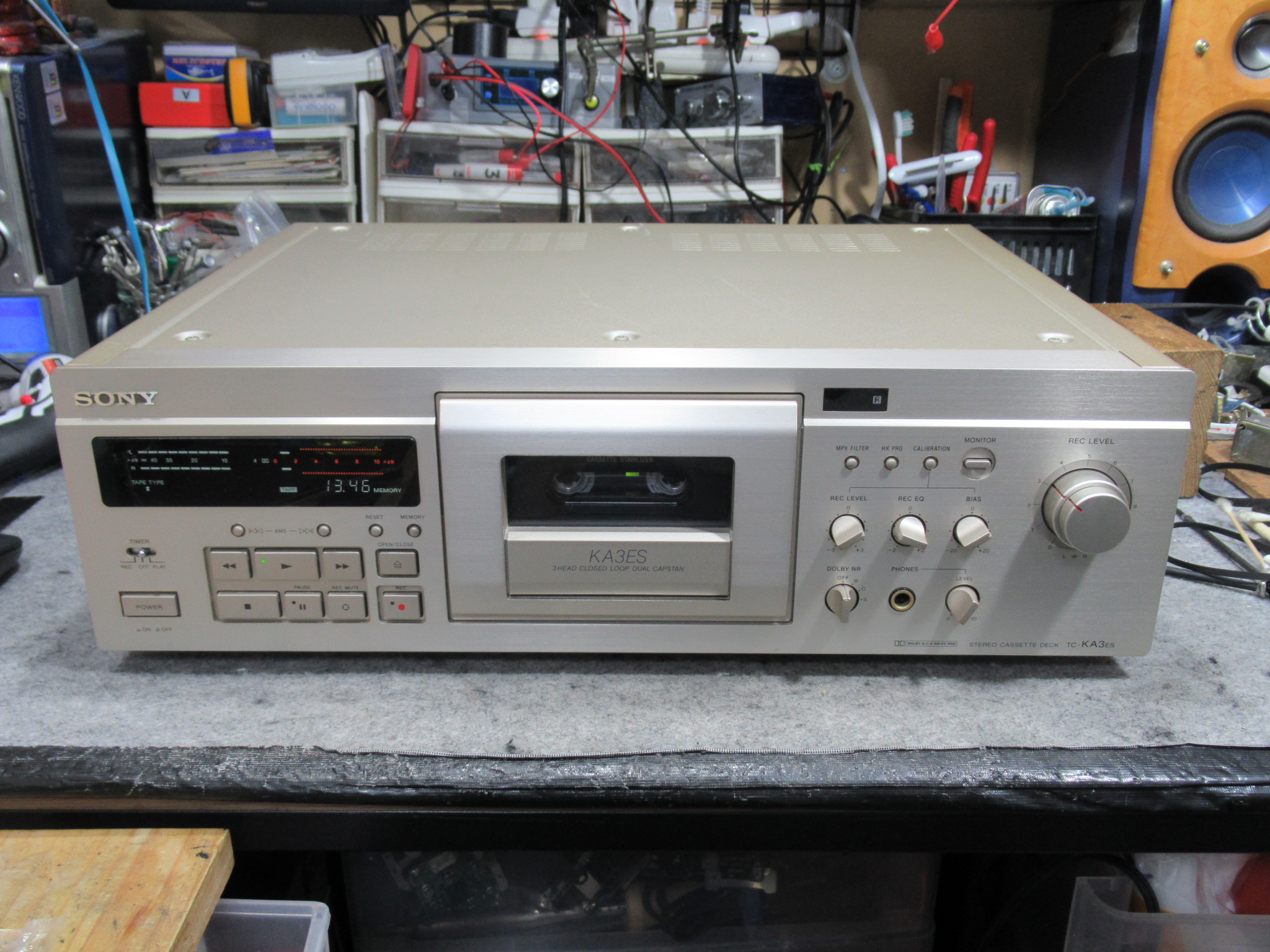

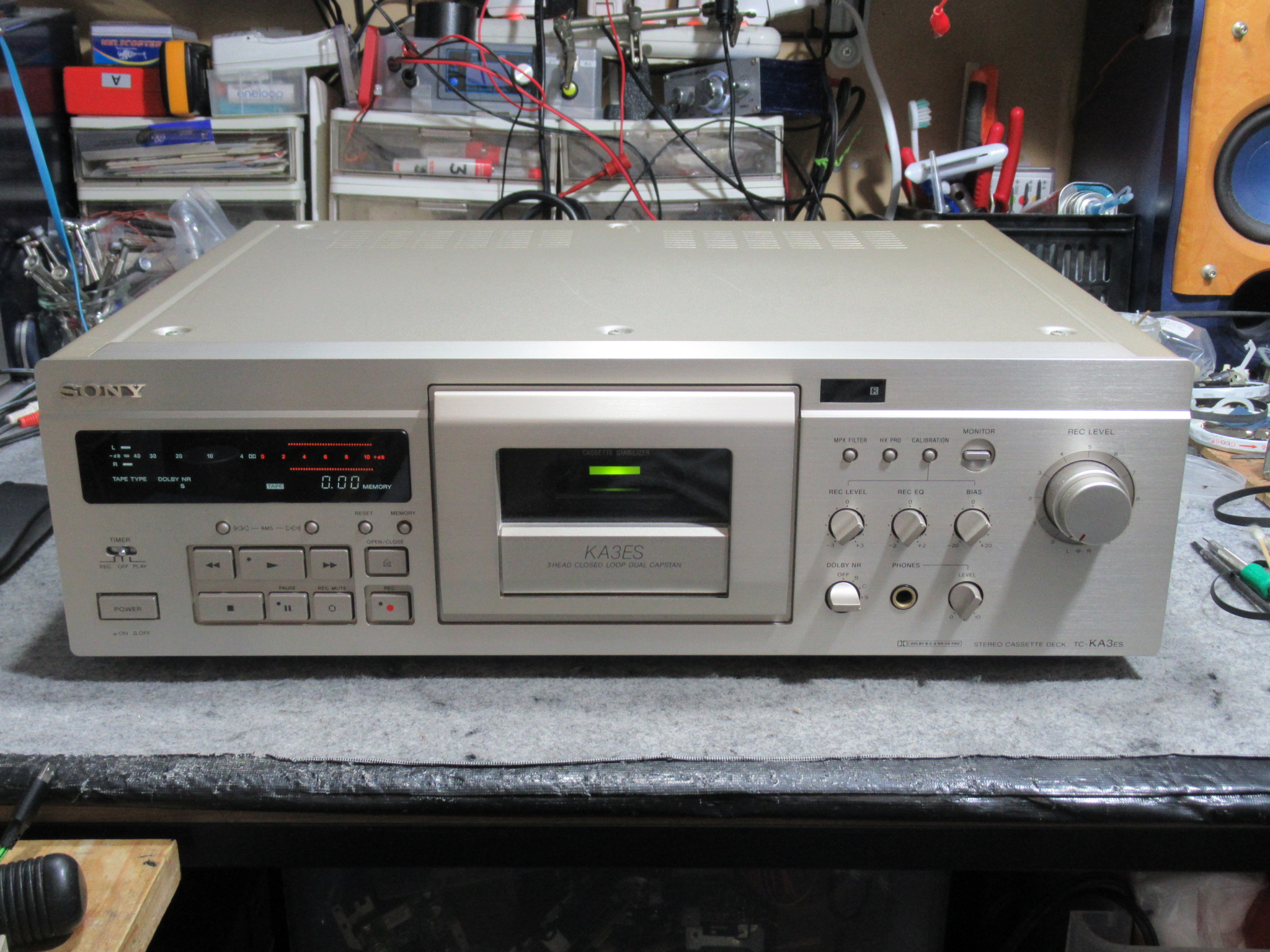

SONYのTC-KA3ESです。
ヘッドが上がらなくなったということです。今回は全体的なメンテナンスもご依頼がありましたので、当店の「リフレッシュメニュー」にて整備を行います。

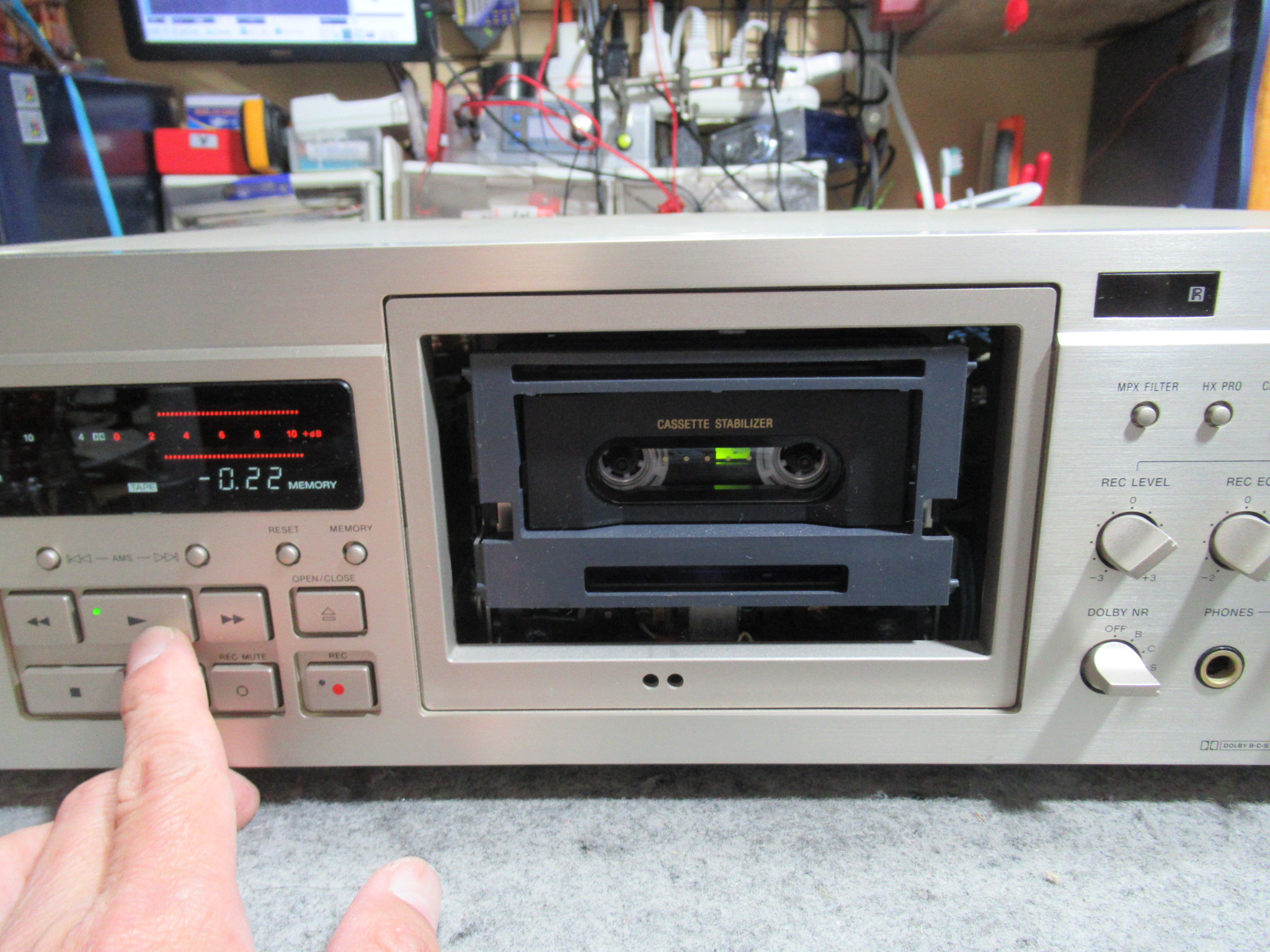

再生不可、早送り巻き戻し可という、ESモデル定番の故障です。

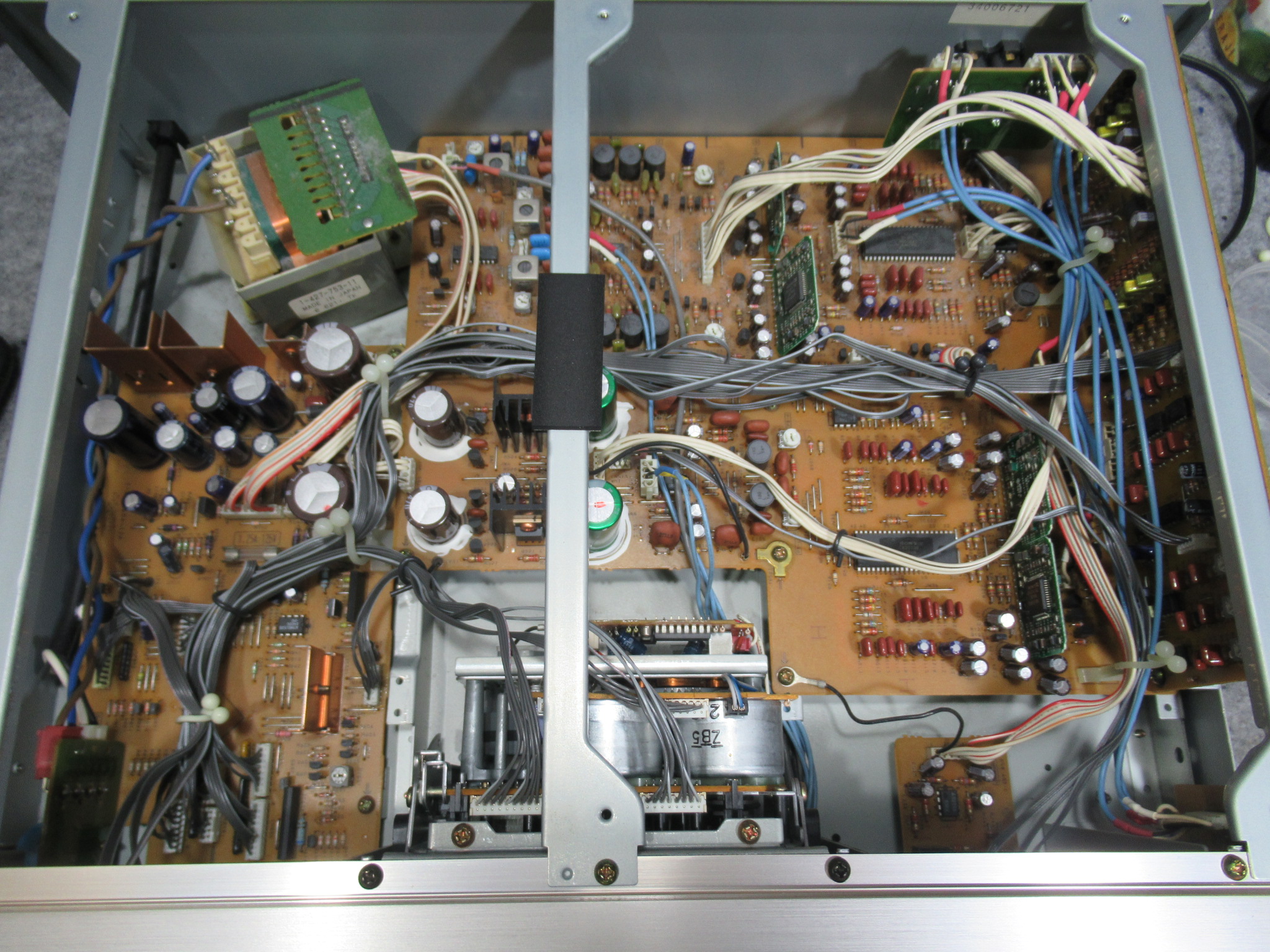

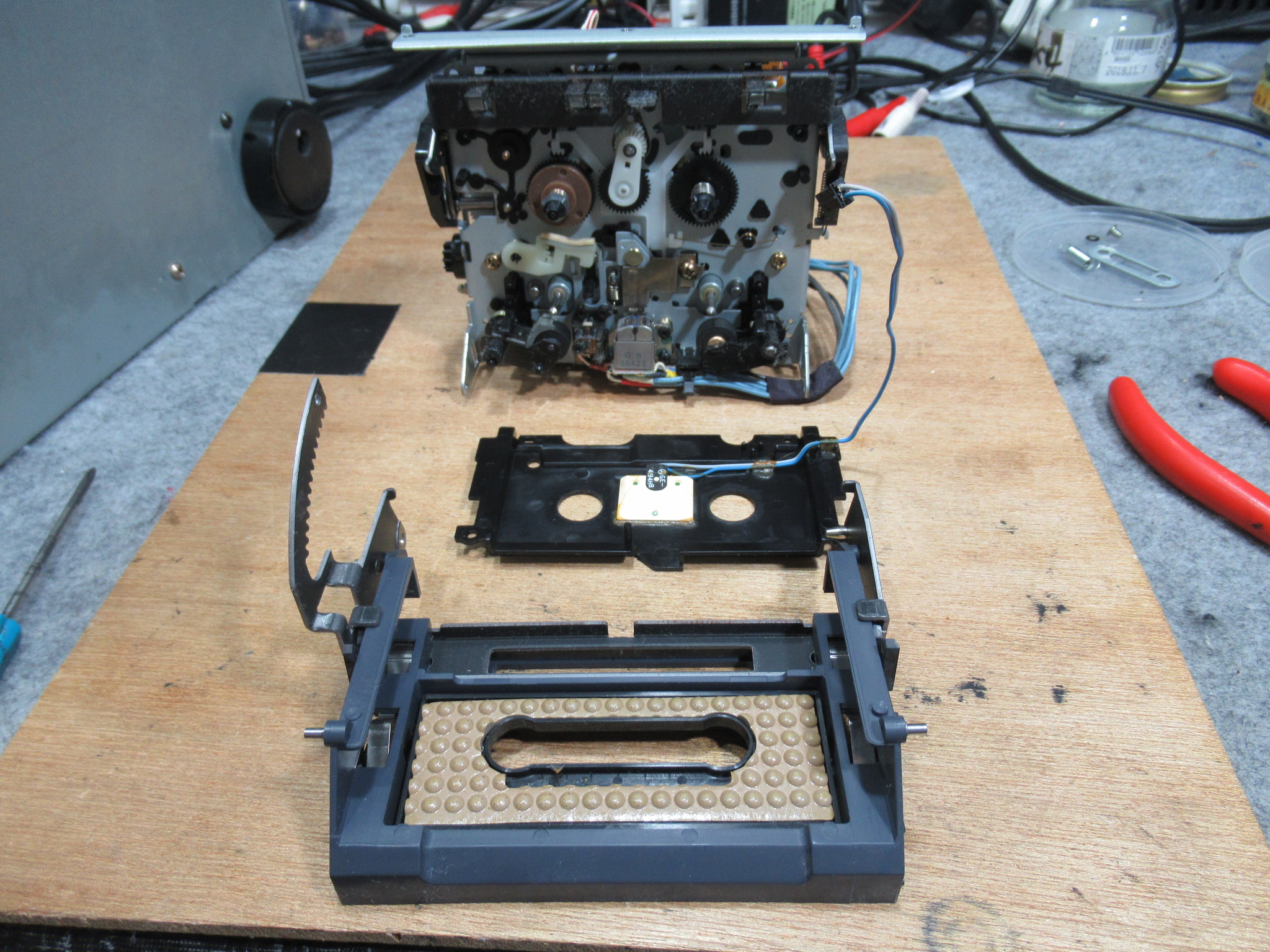

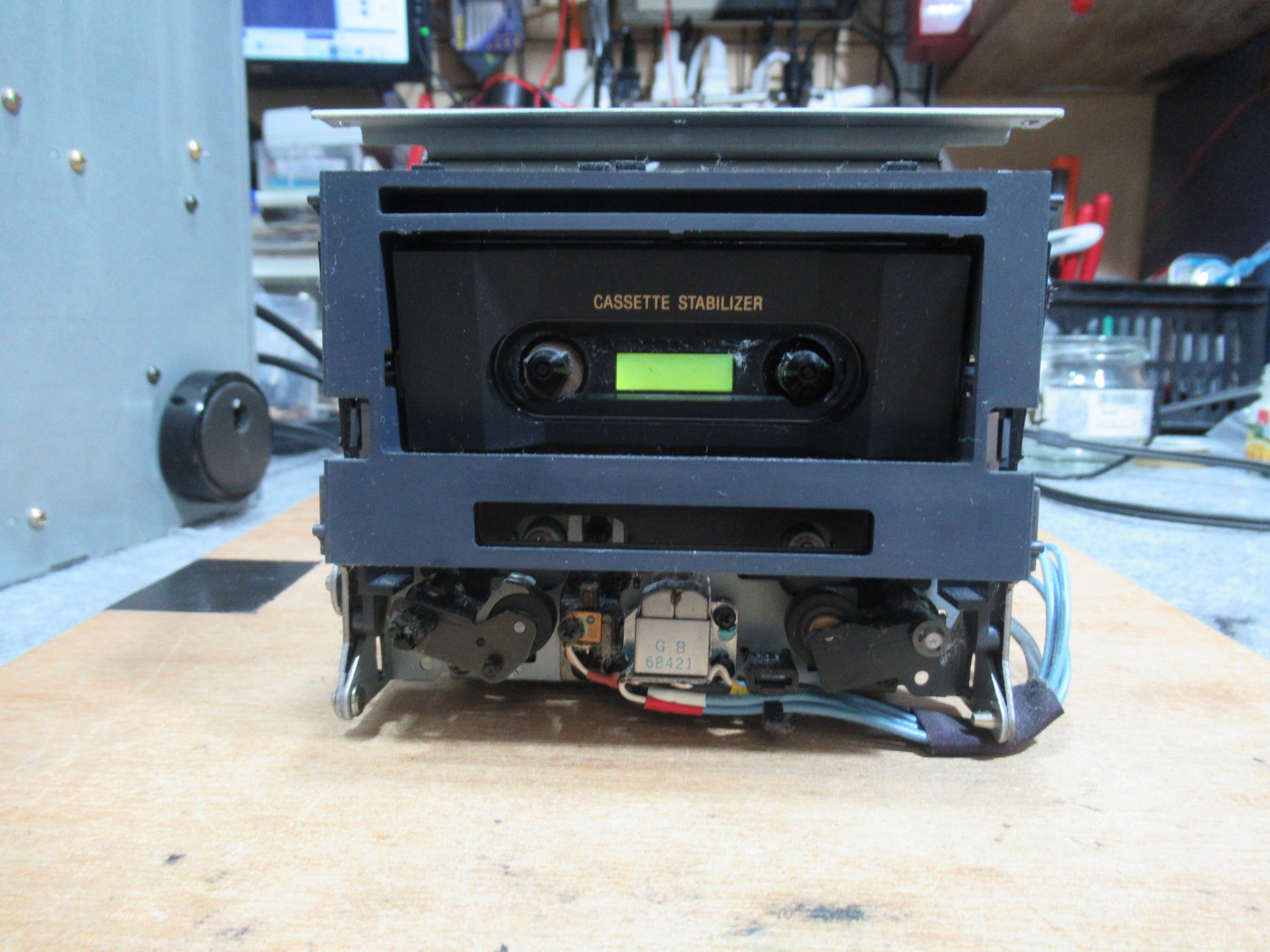

カバーを開けてメカを取り出します。

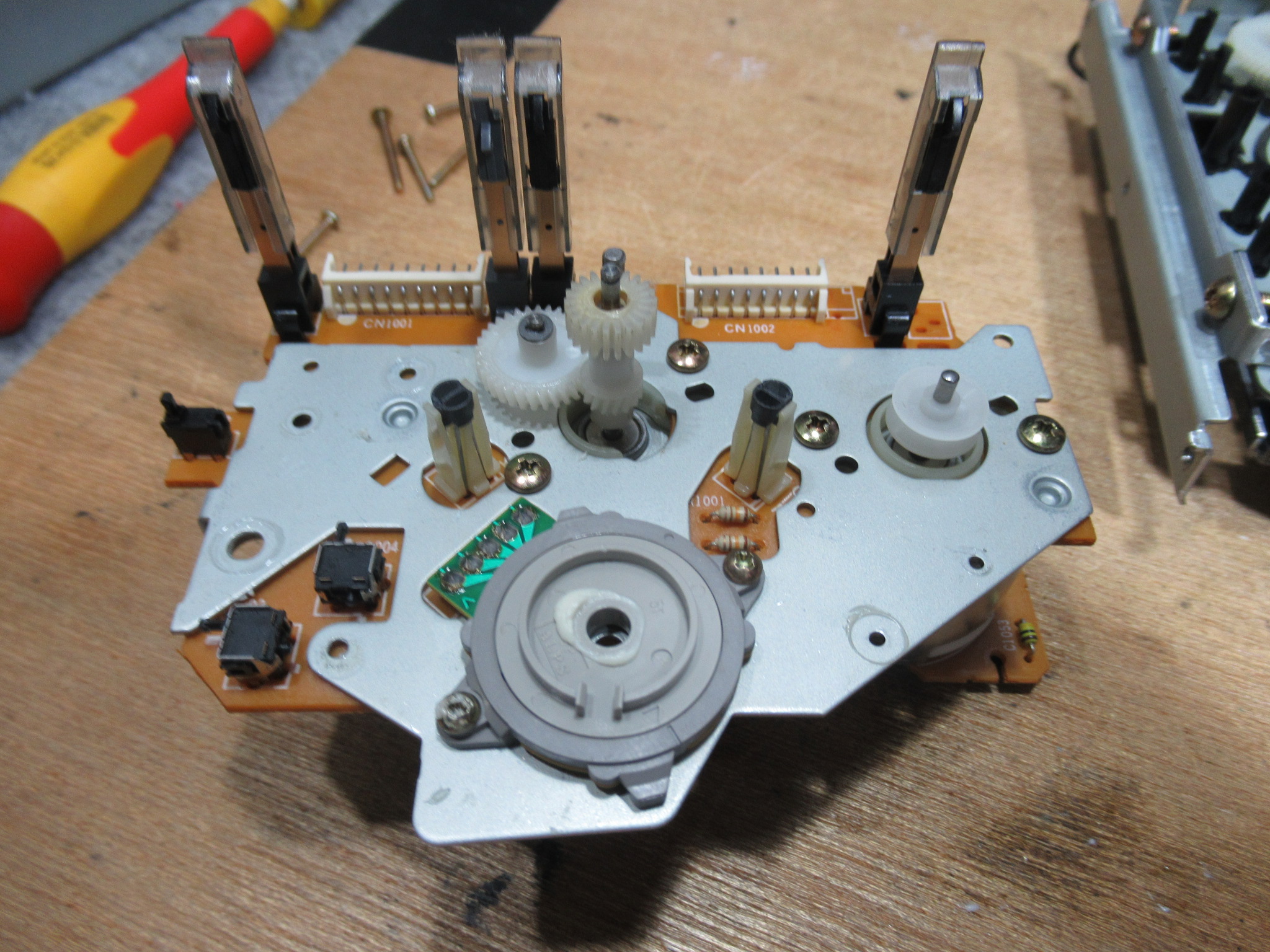

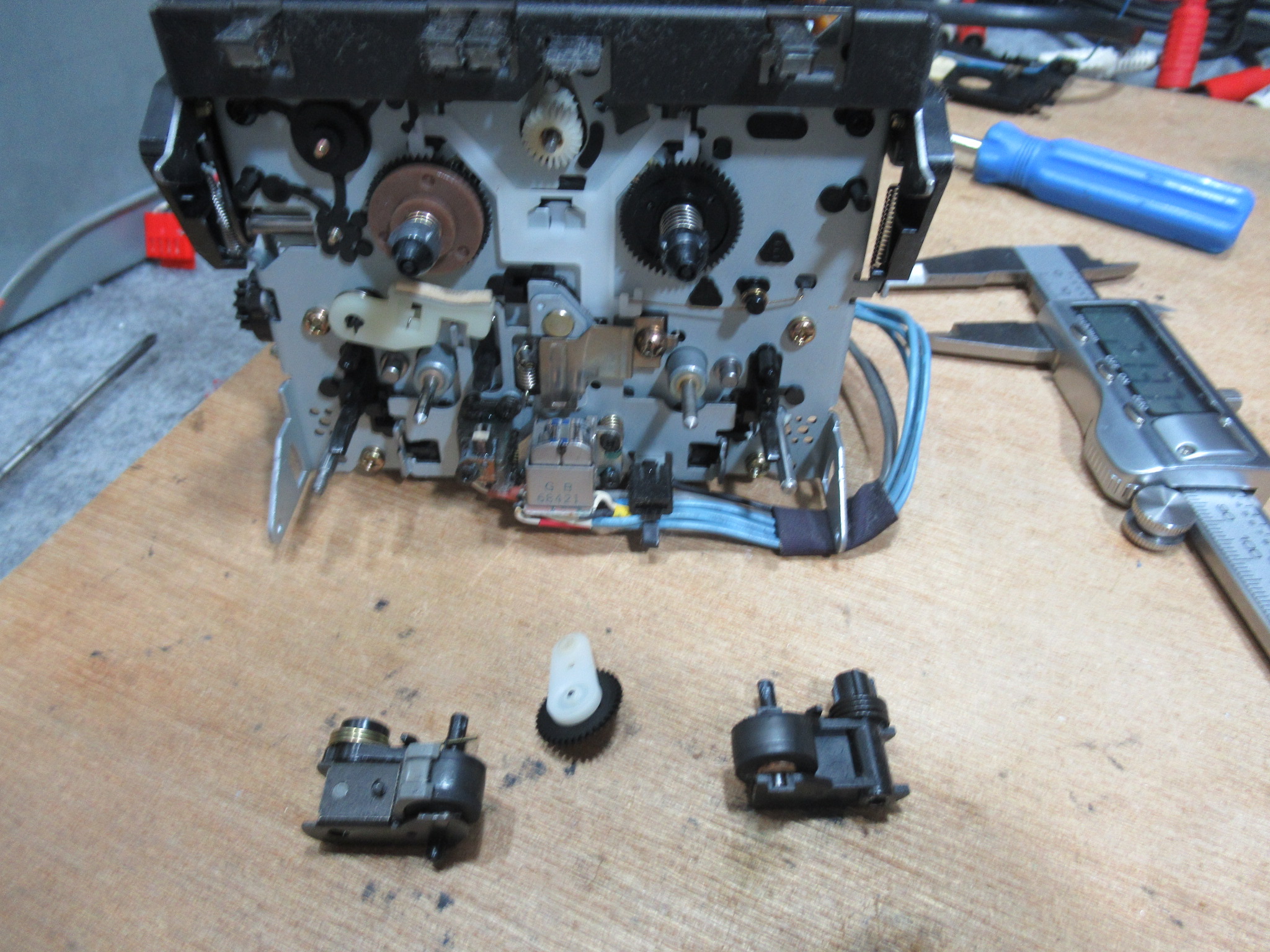

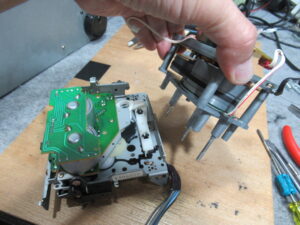

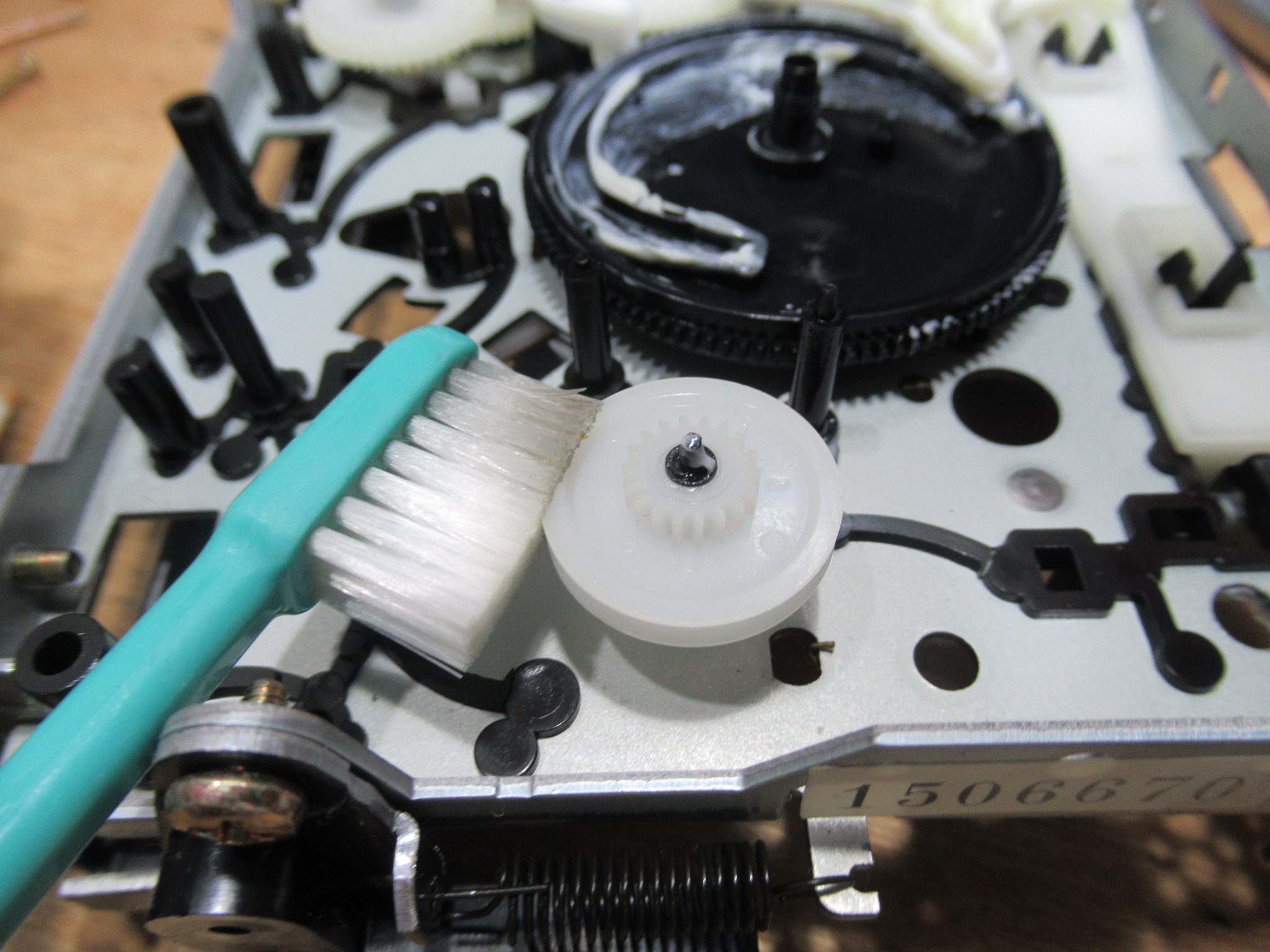

分解を進めます。黒色のアイドラーギヤは見たことがありませんので、過去に代替品と交換されたのでしょうか？

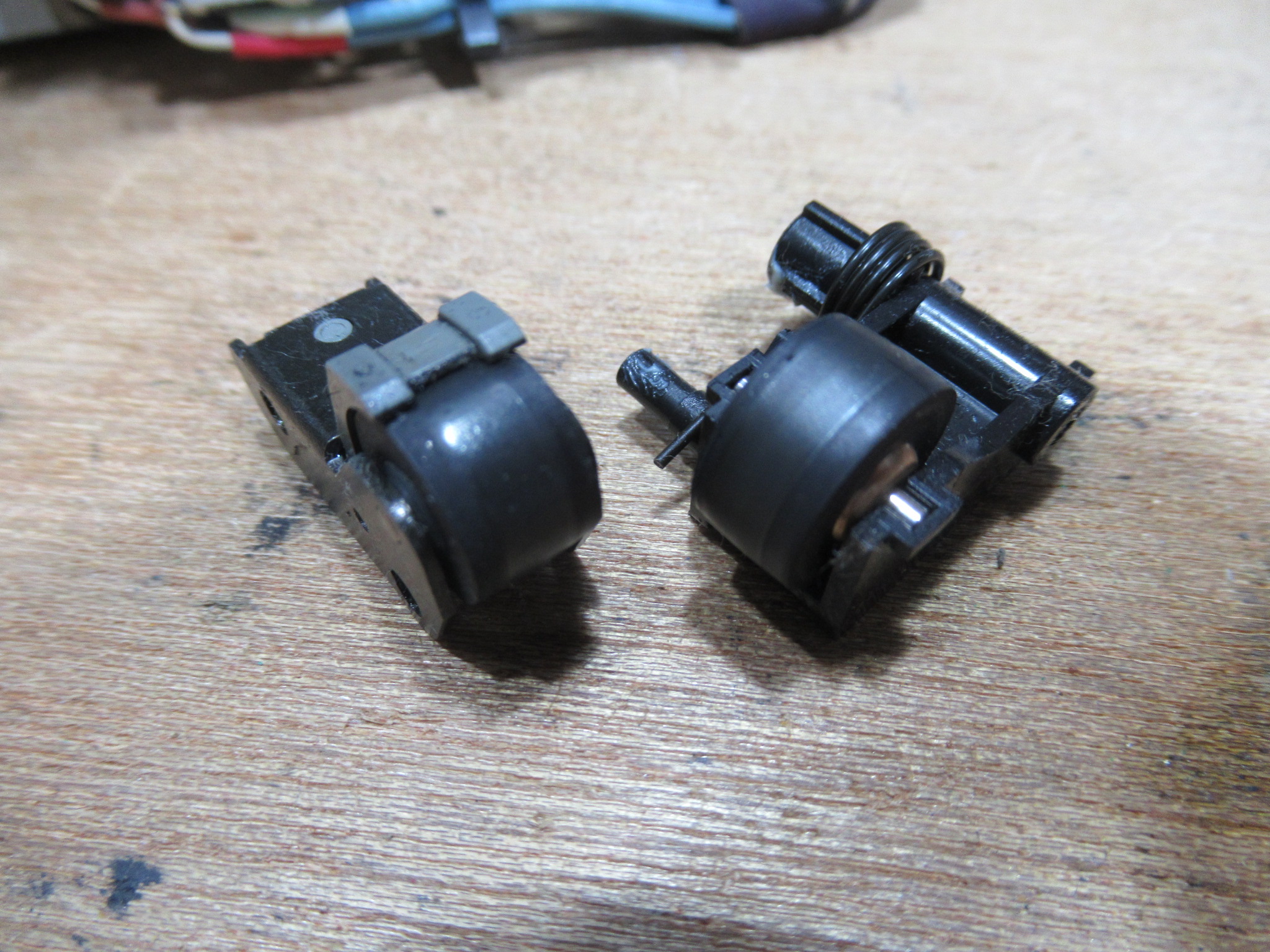

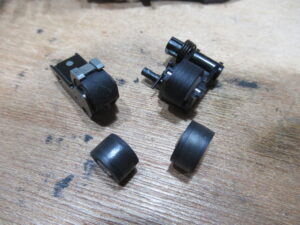

劣化しているピンチローラーを交換します。
背面を分解します。

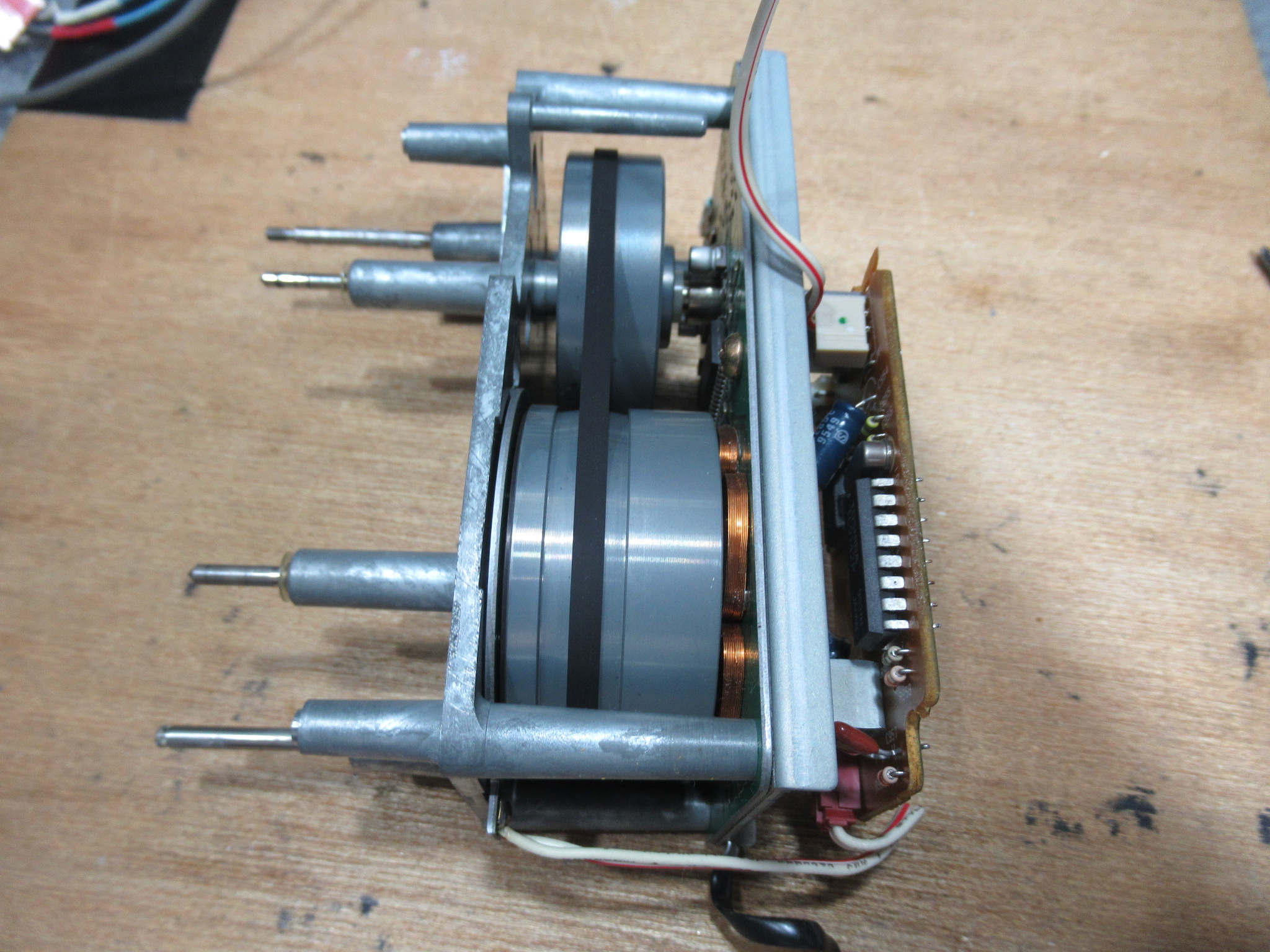

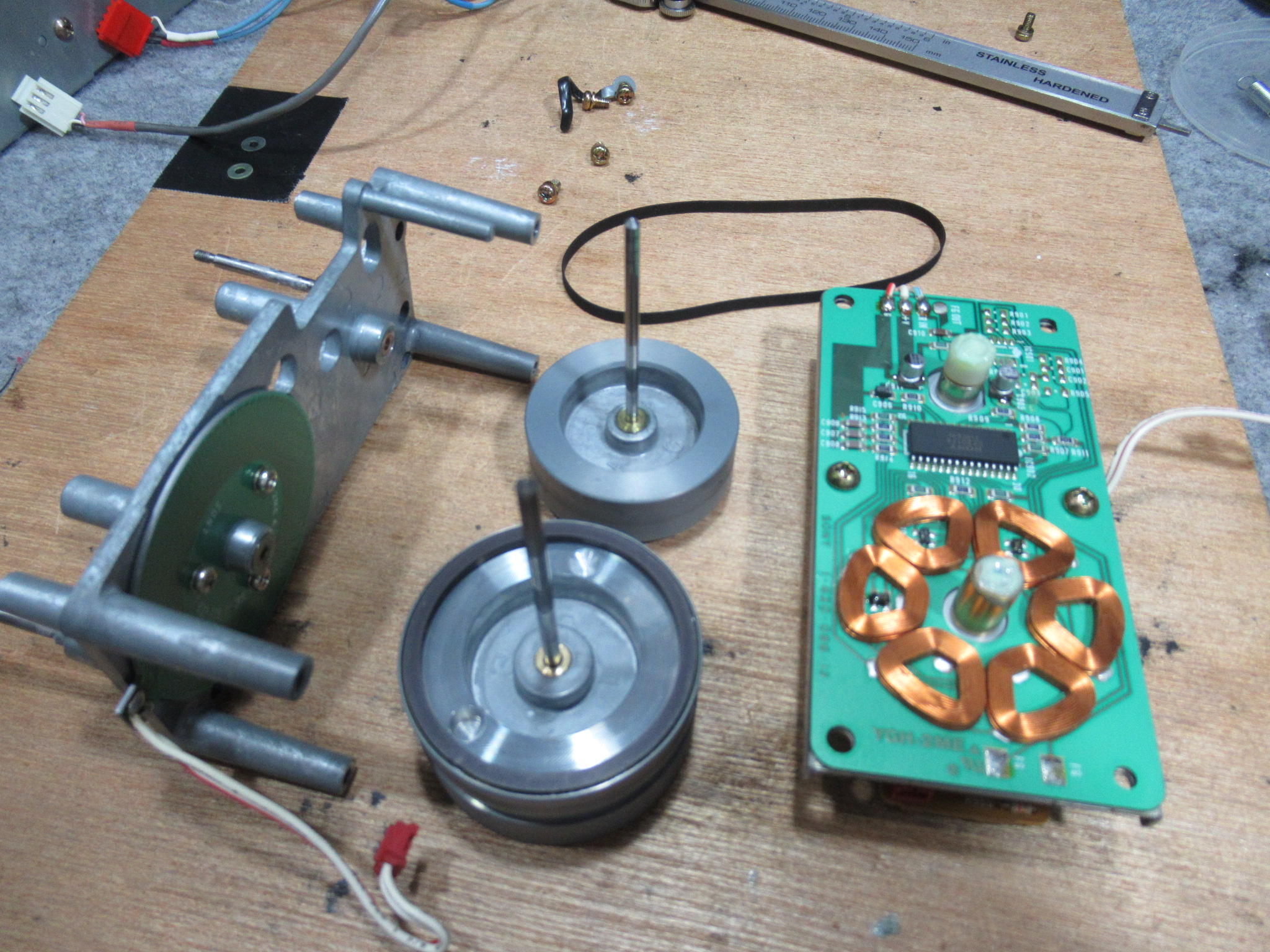

キャプスタンモーターユニットを分解します。

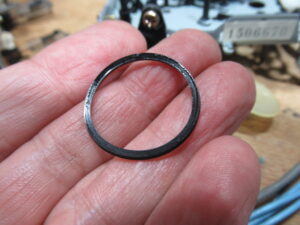

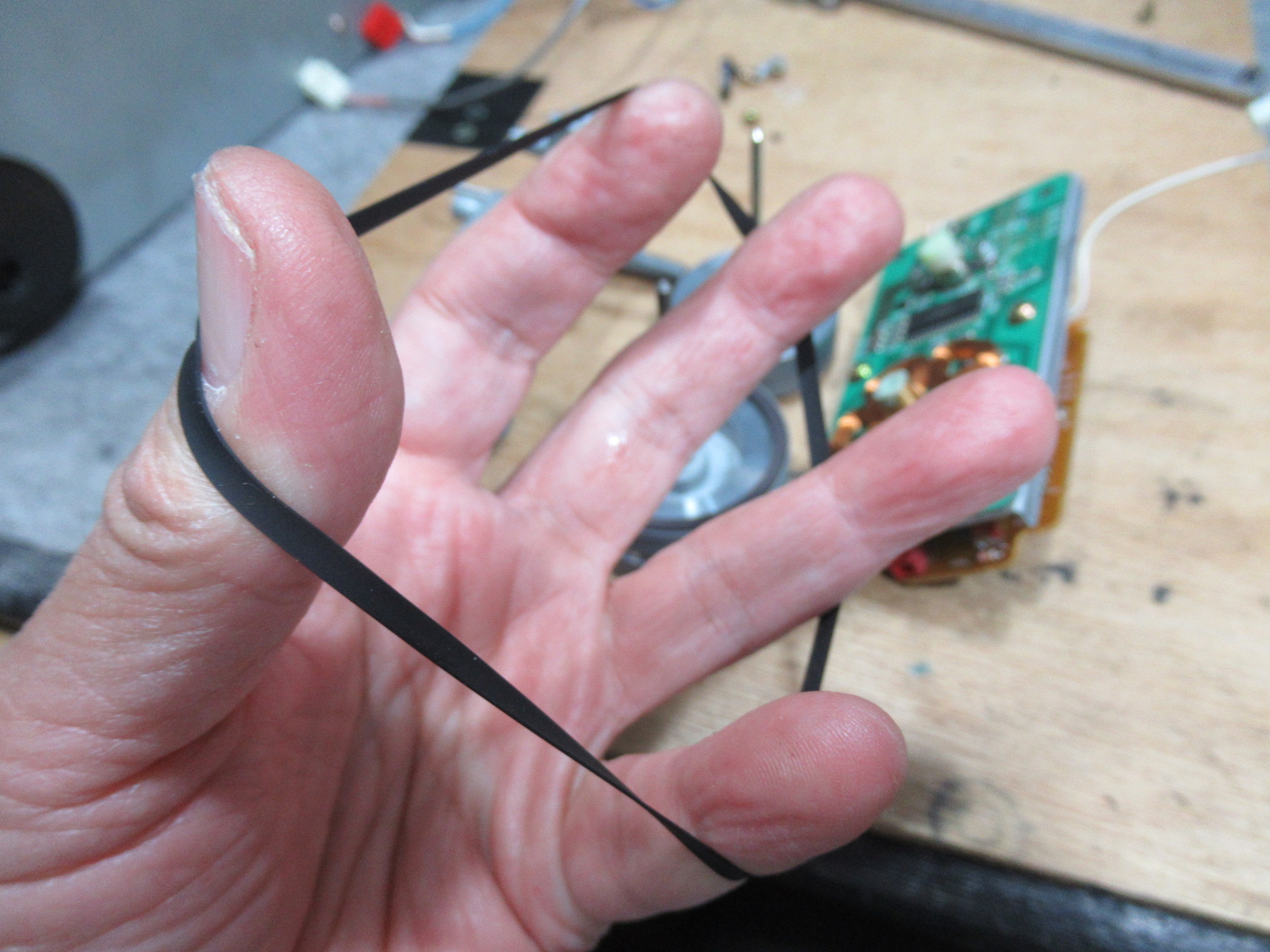

このKA3ESでは、２種類のベルトが存在します。これは、加水分解で劣化して伸びてしまうタイプです。

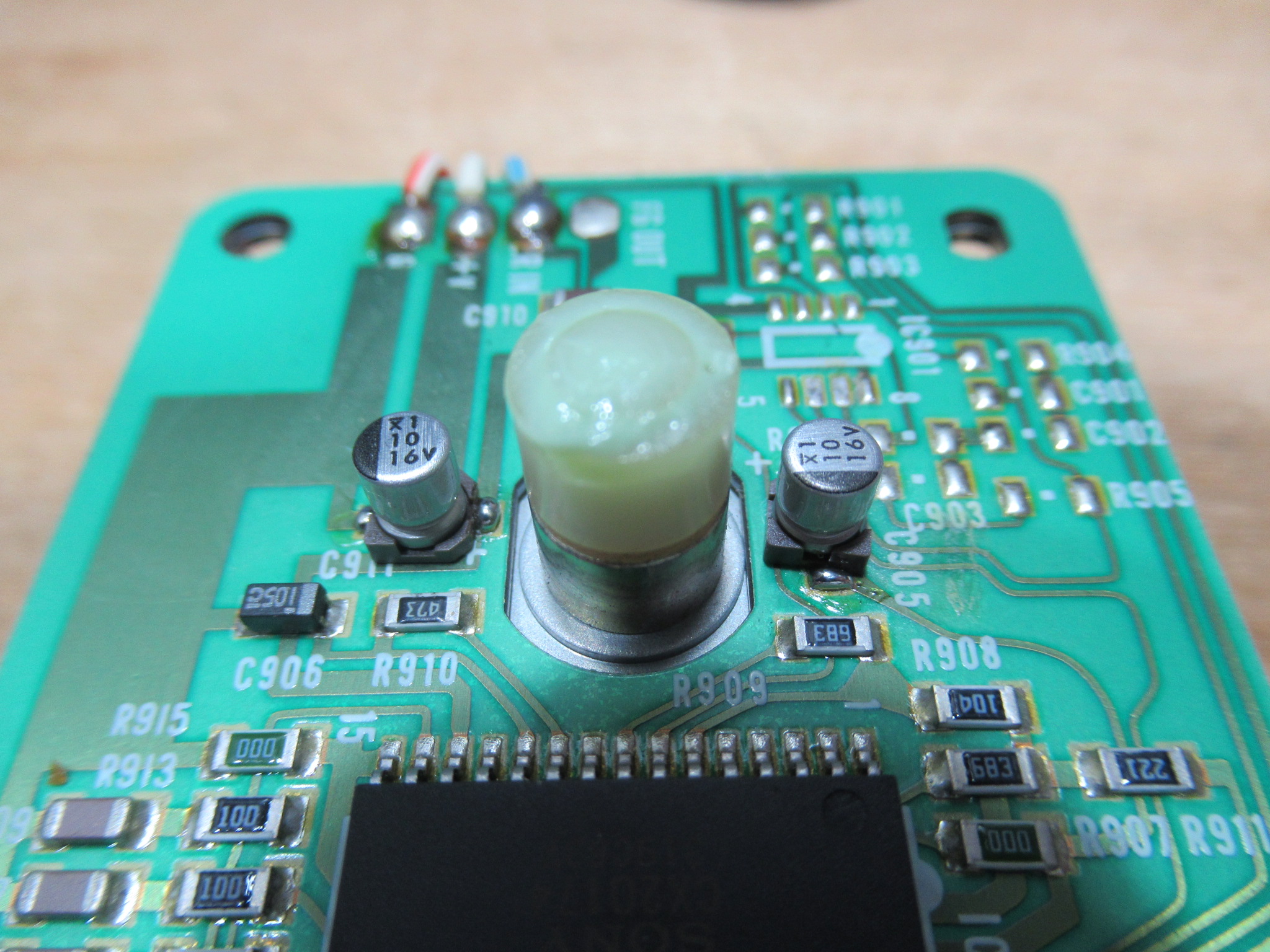

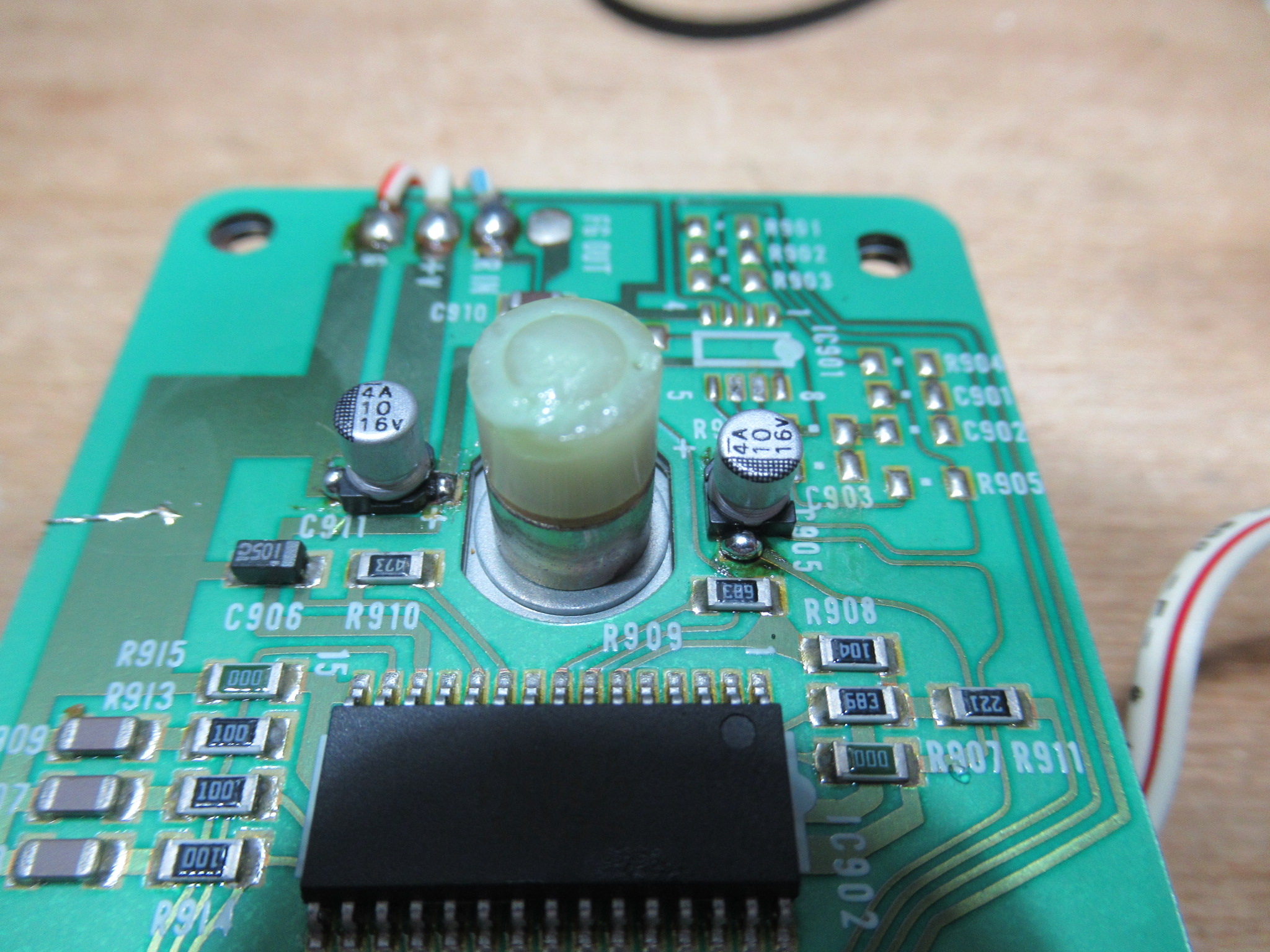

モーター基板面の電解コンデンサーを交換します。

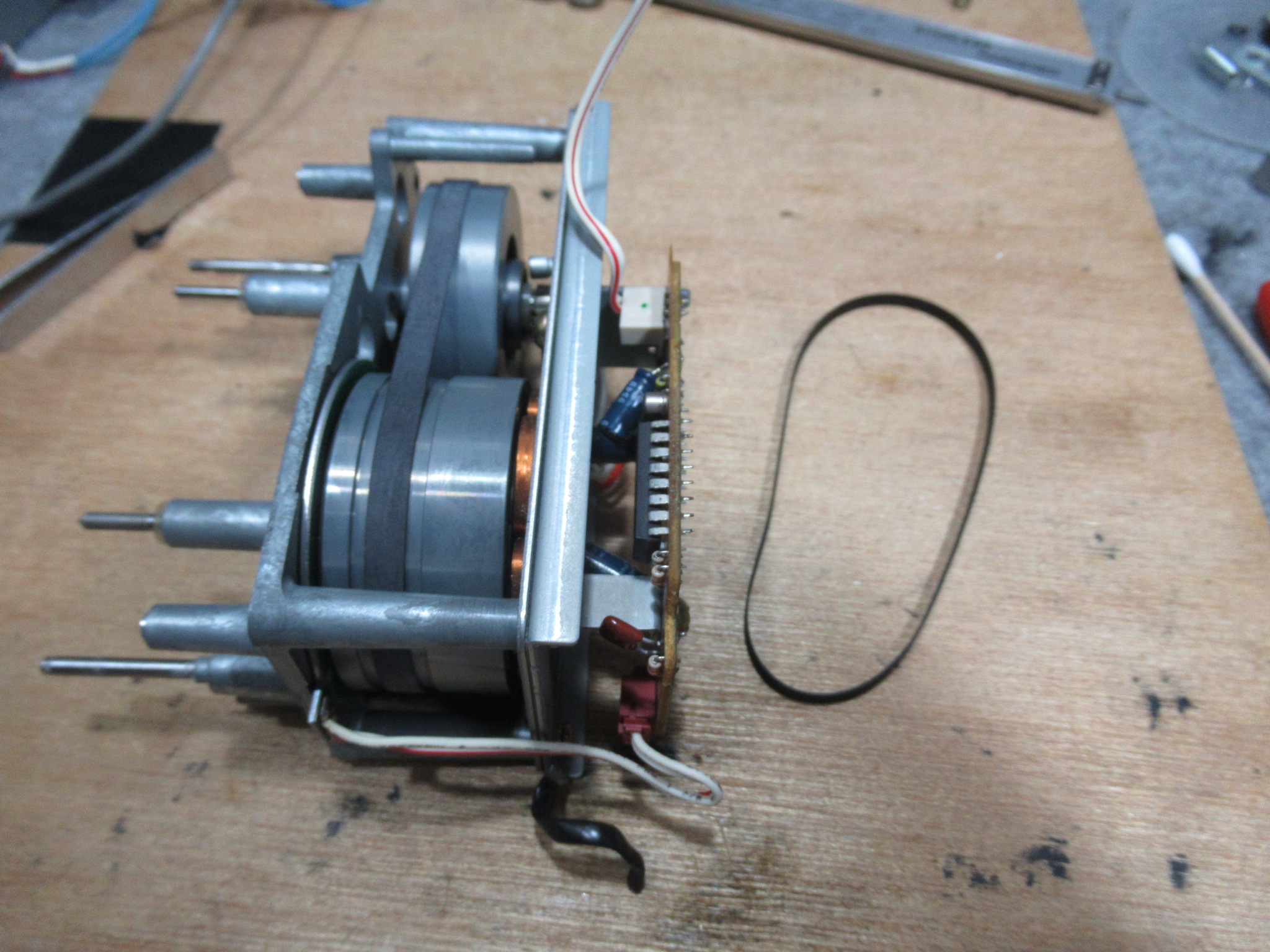

新しいベルトを掛けて組み立てます。

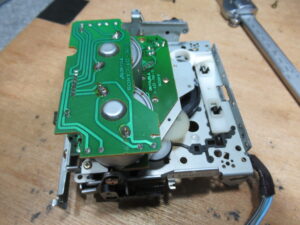

モーターユニットを取り外します。
ベルト表面に液状のものが浸み出しています。

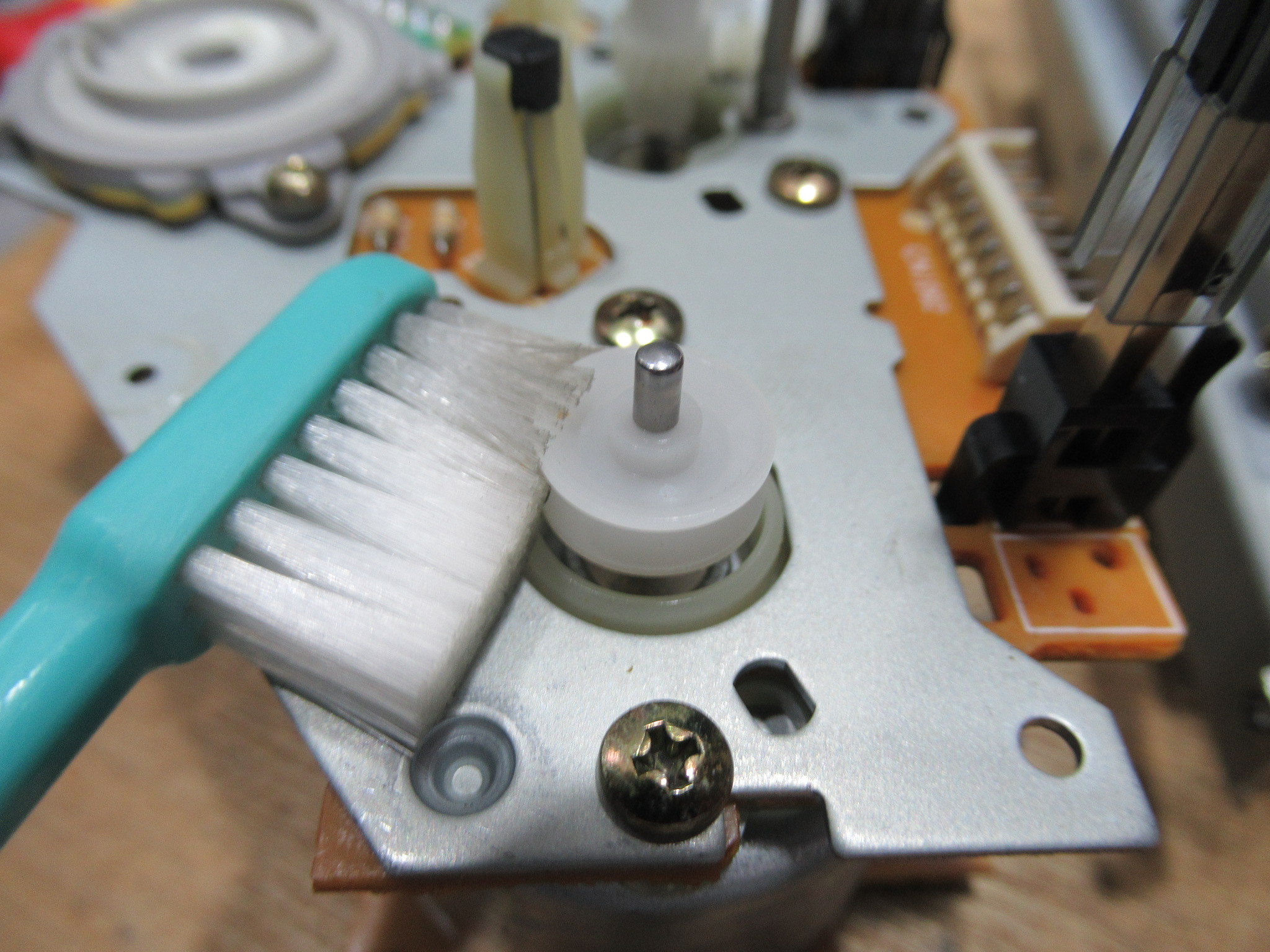

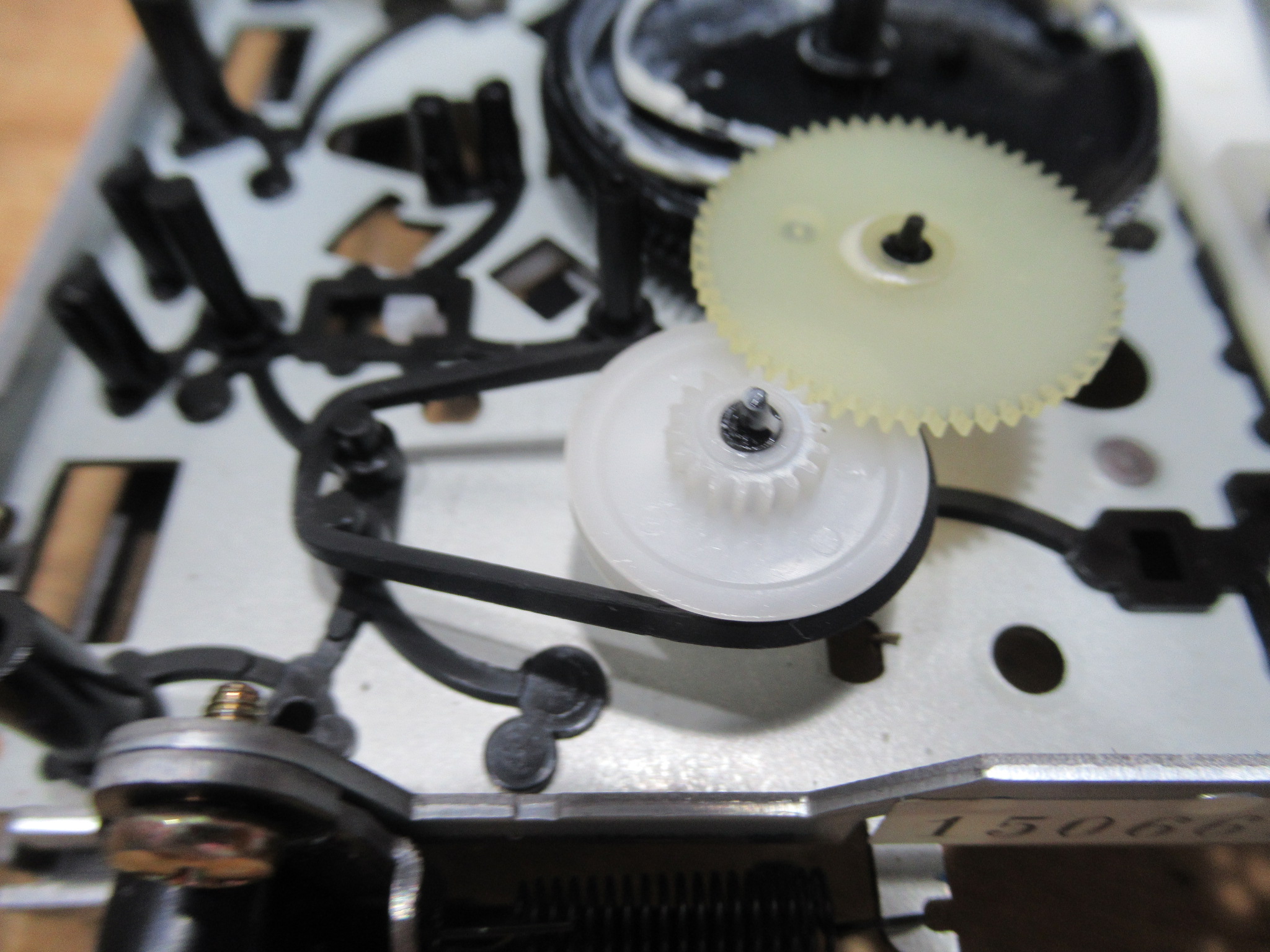

プーリーを清掃し、新しいベルトを仮掛けします。フッ素ゴムのベルトです。

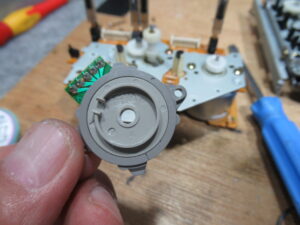

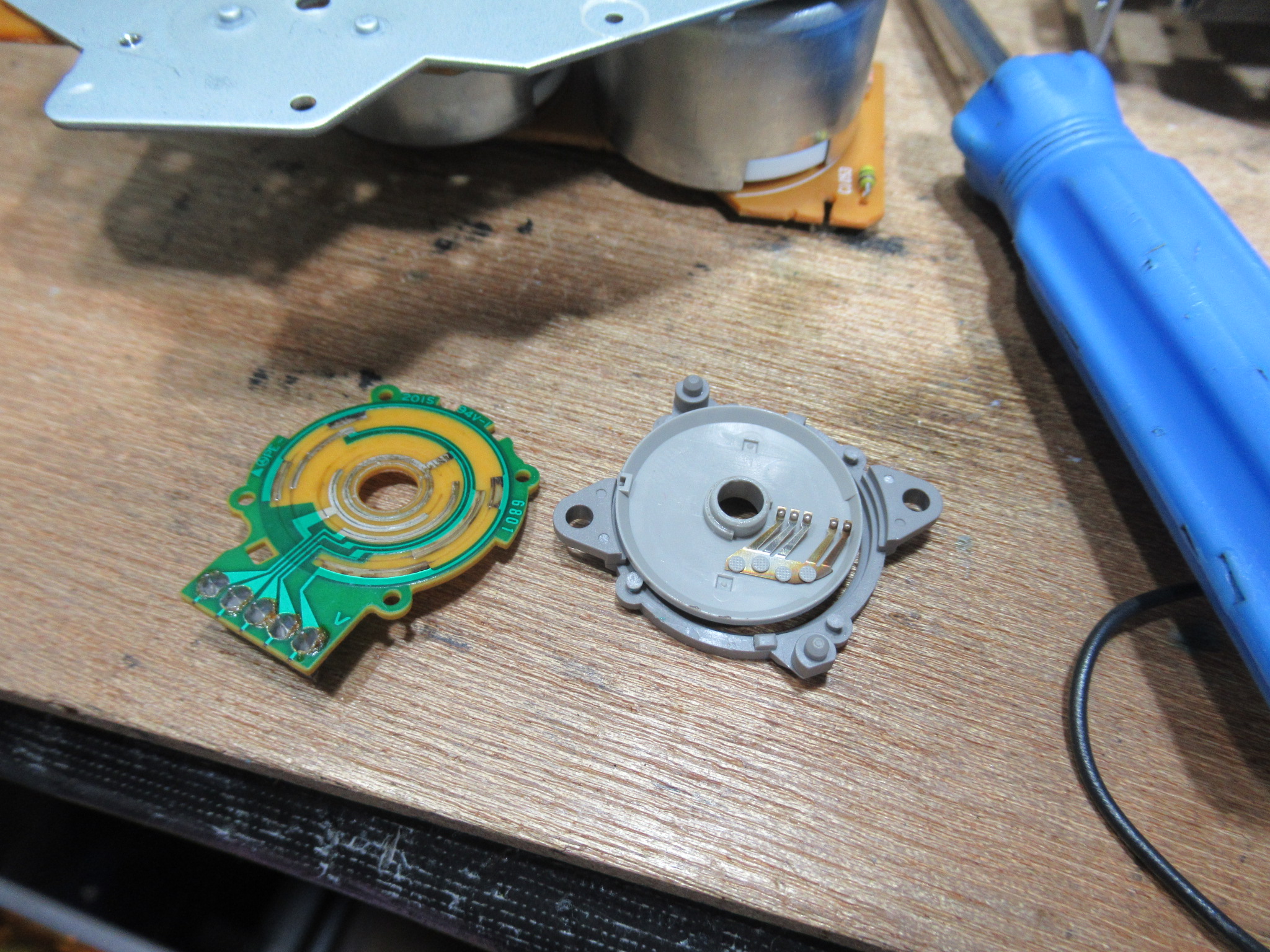

ロータリーエンコーダーを分解します。

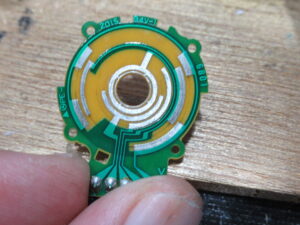

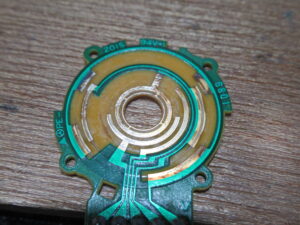

汚れた接点を研磨清掃し、スライド接点専用グリスを処置します。

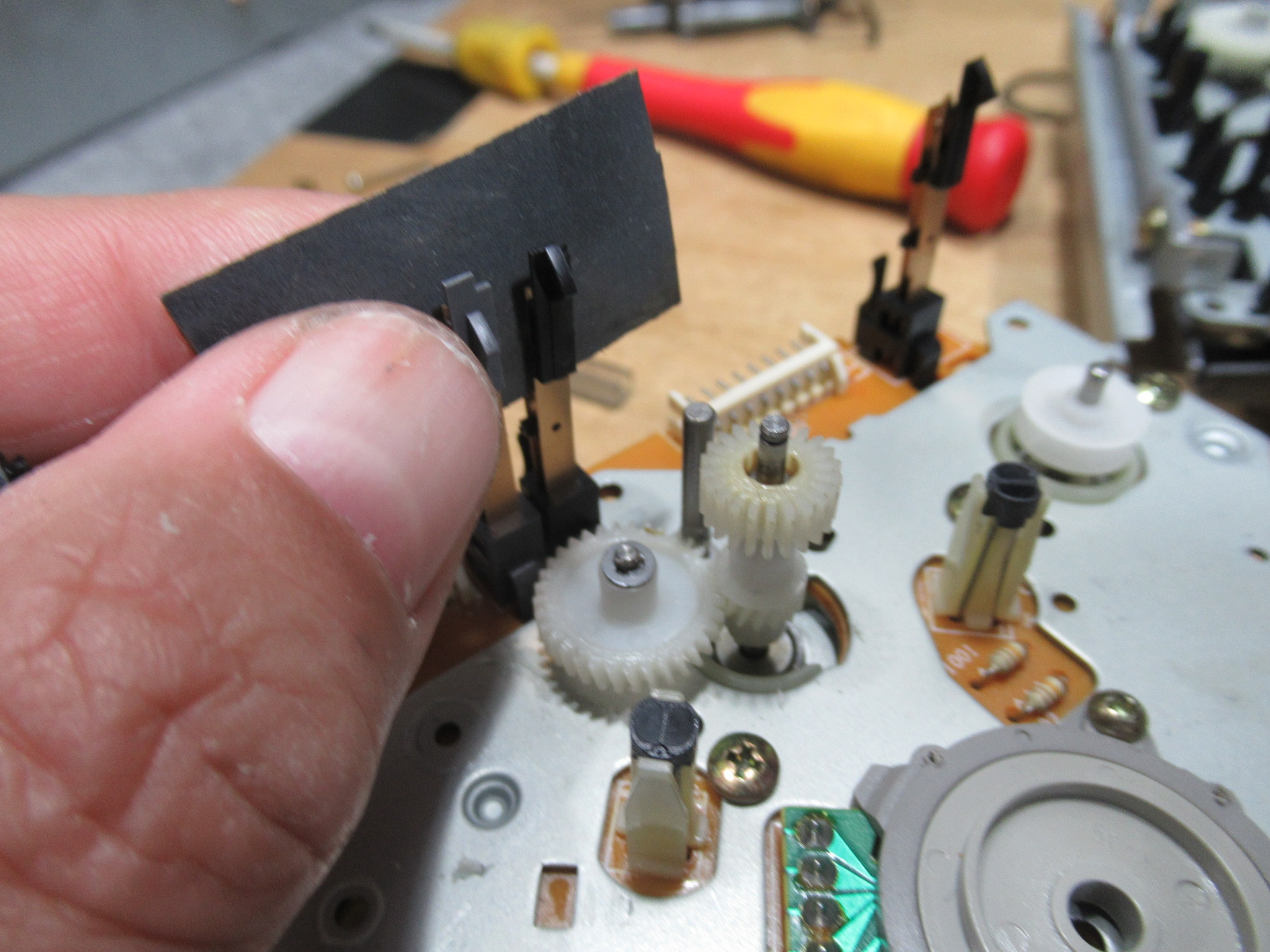

オートセレクタ用スイッチ接点を磨きます。

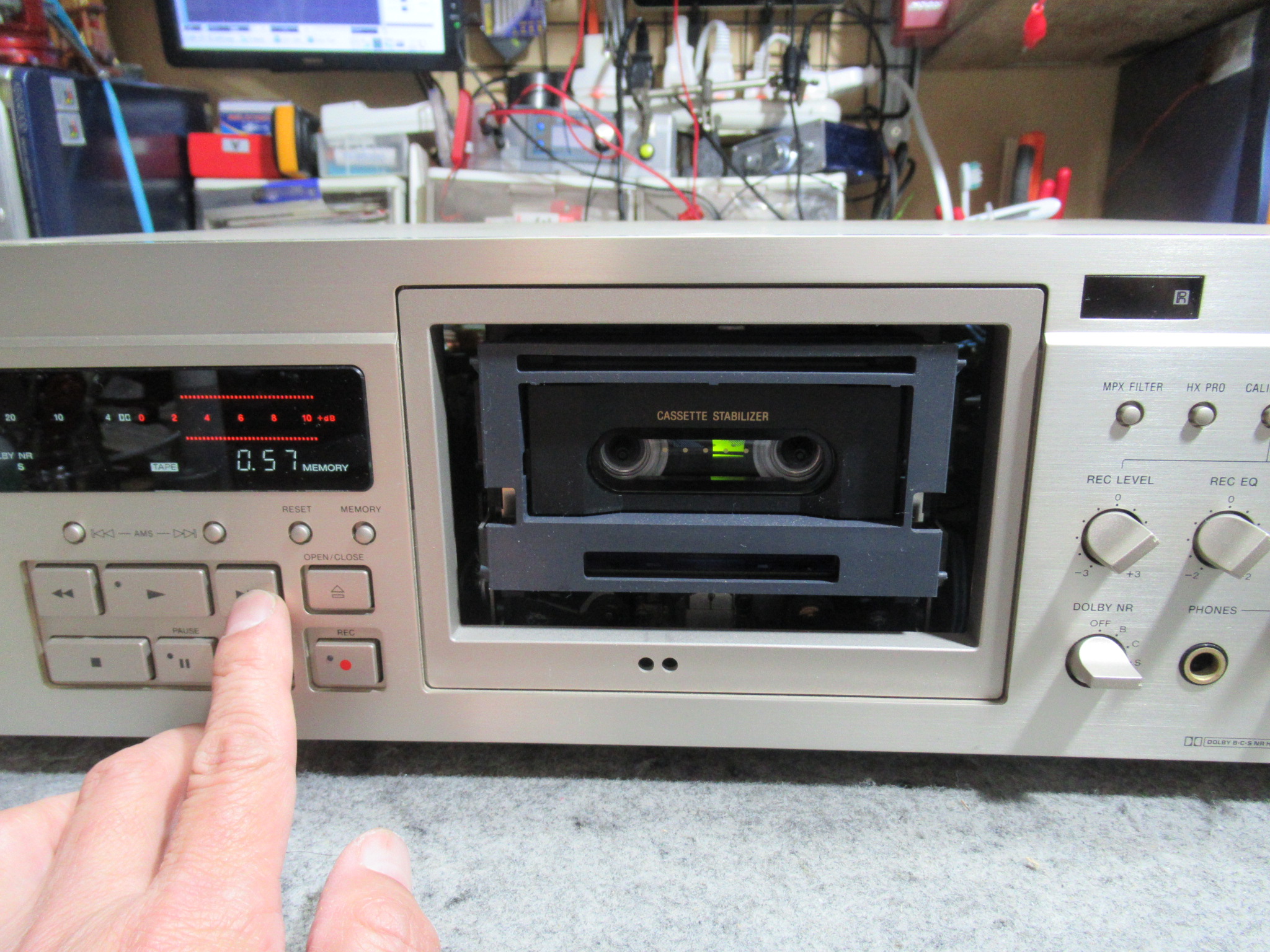

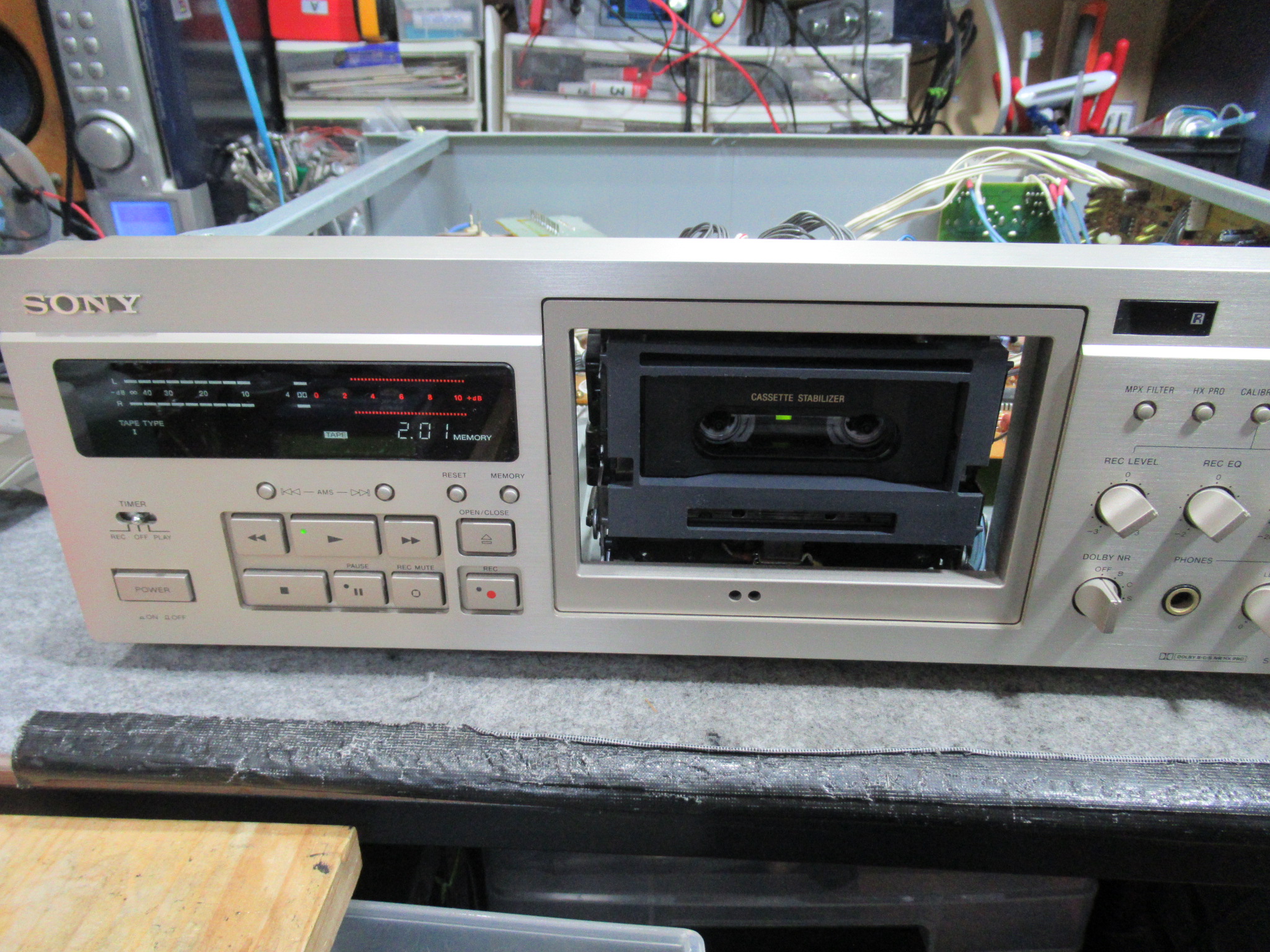

本体に戻して動作確認を行います。

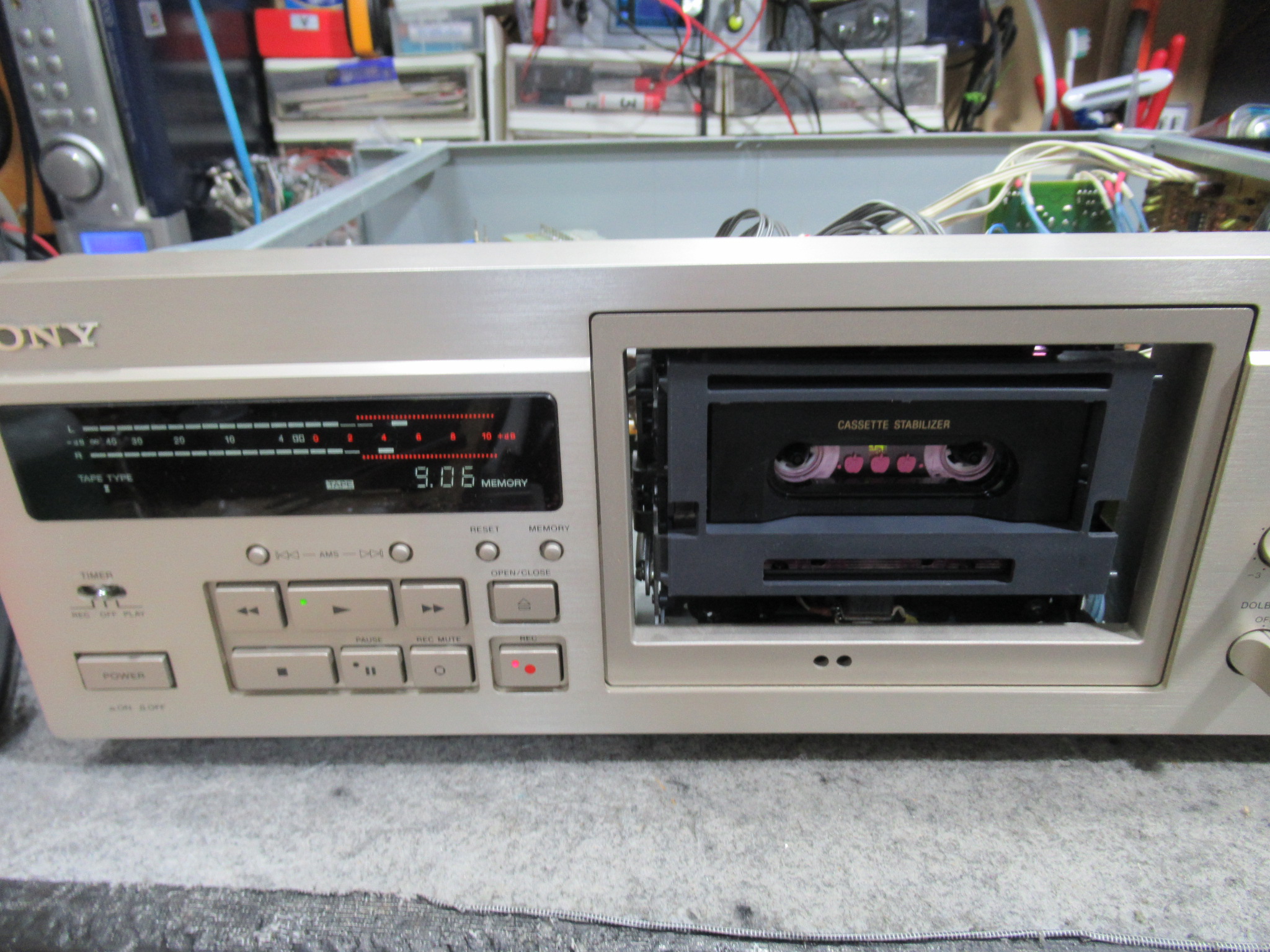

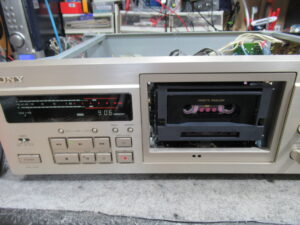

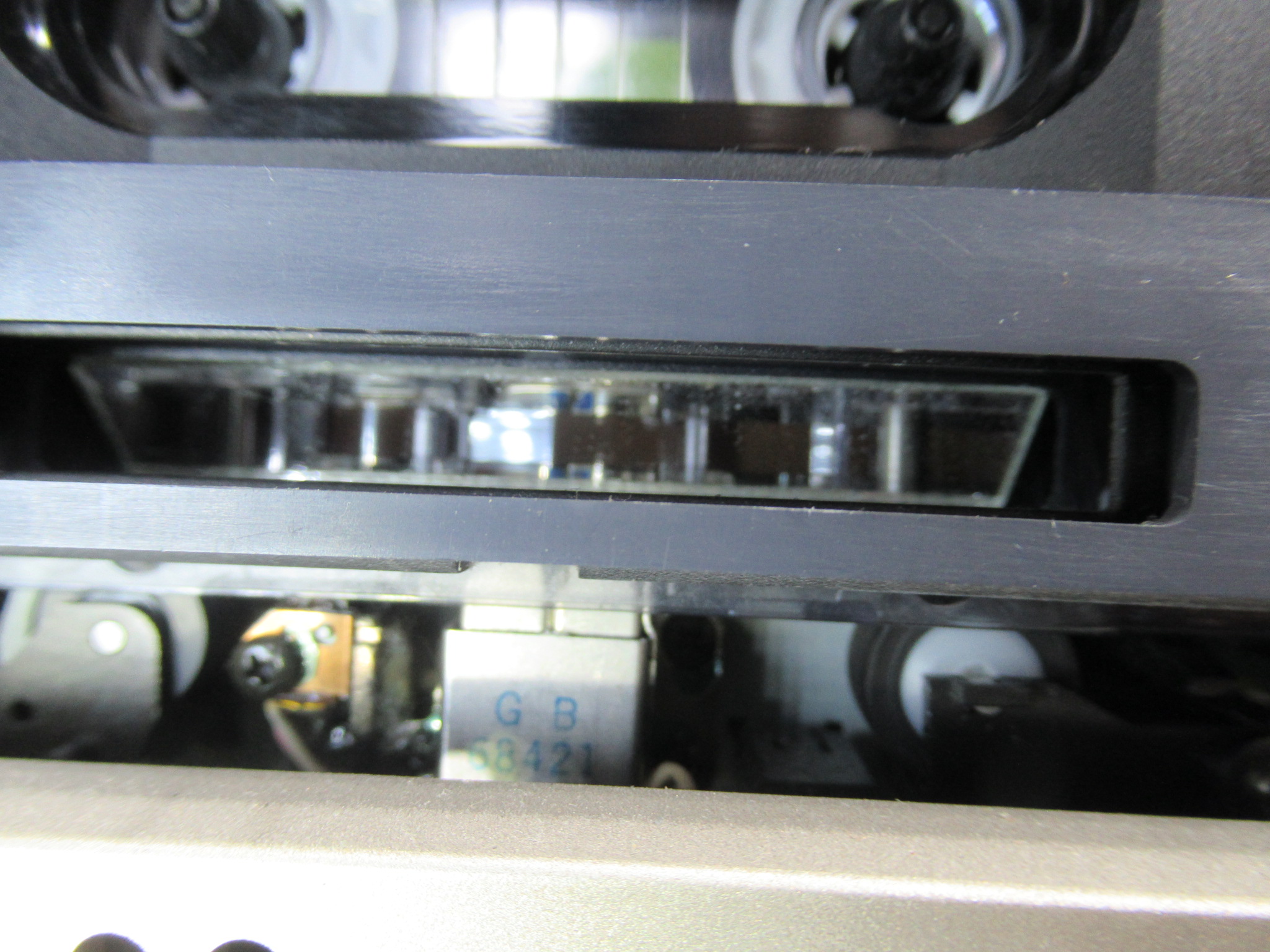

ミラーカセットを用いてテープの走行状態を目視点検します。

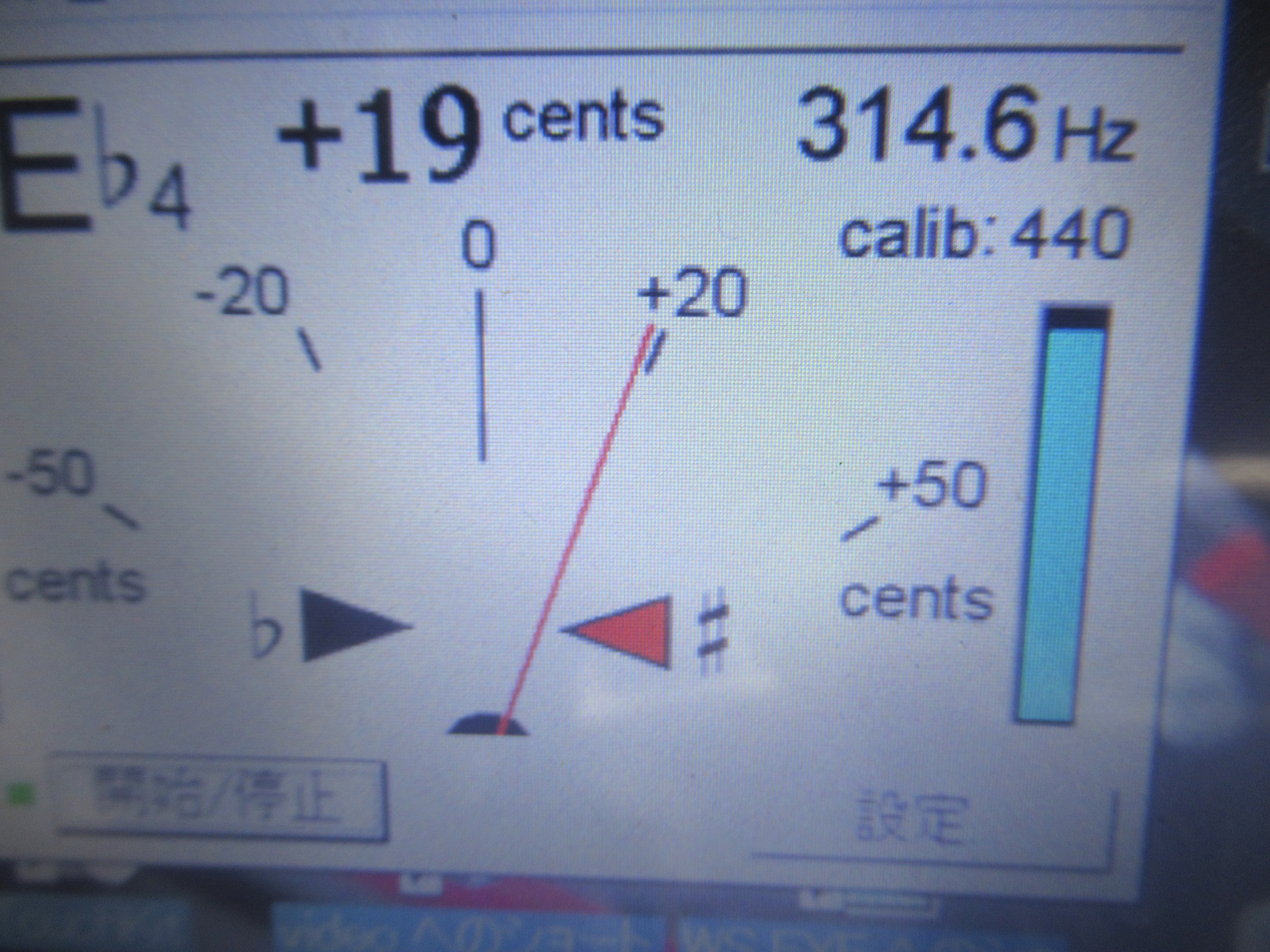

315Hzの信号が記録されたテープを再生し、速度が許容範囲内であることを確認します。

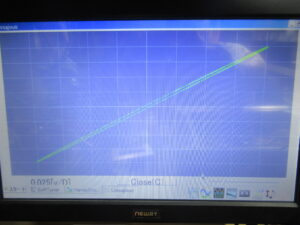

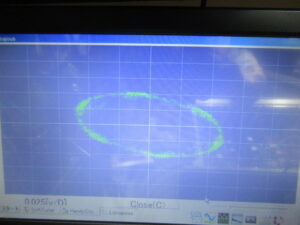

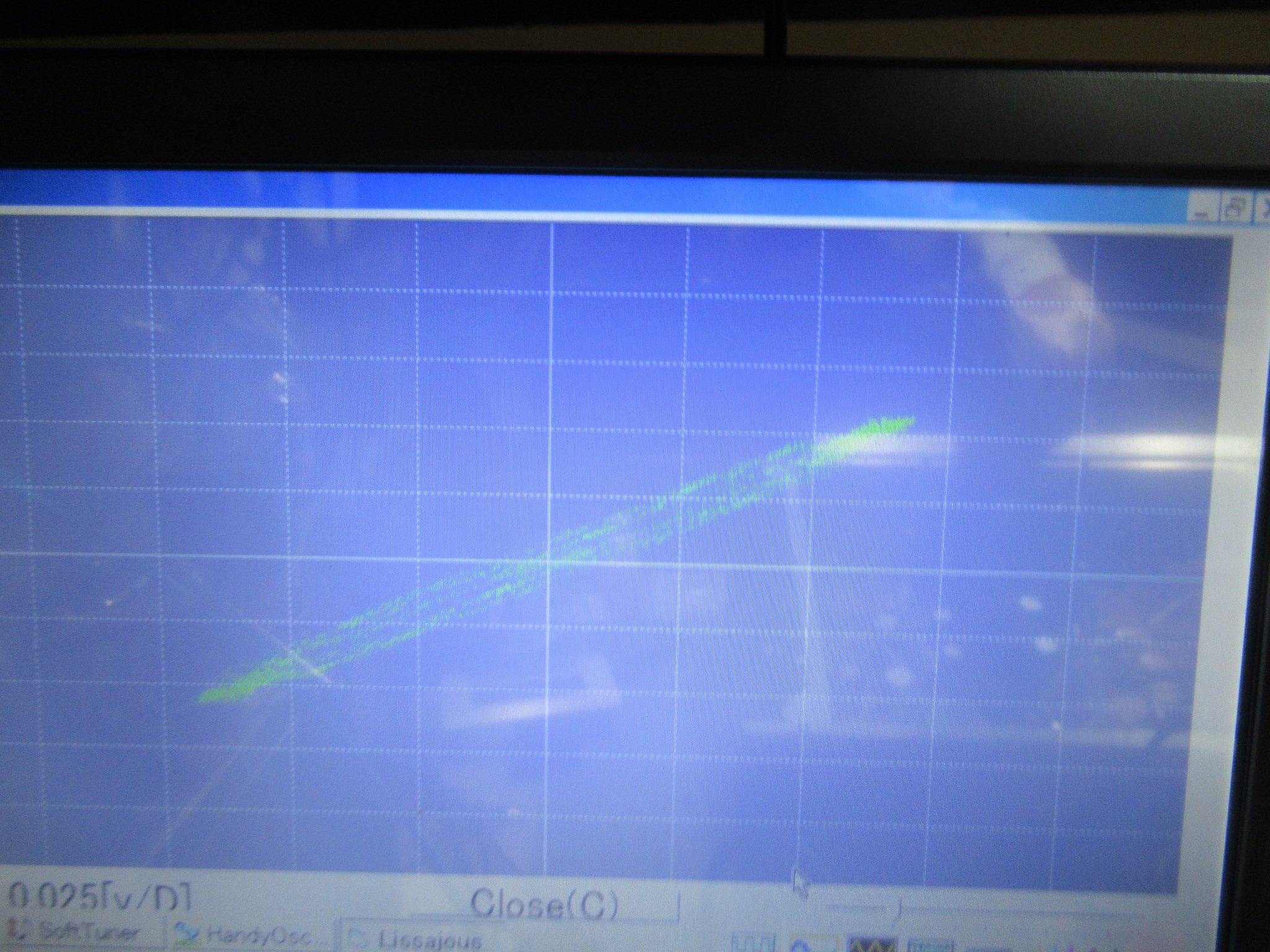

ヘッドアジマスの調整を行います。

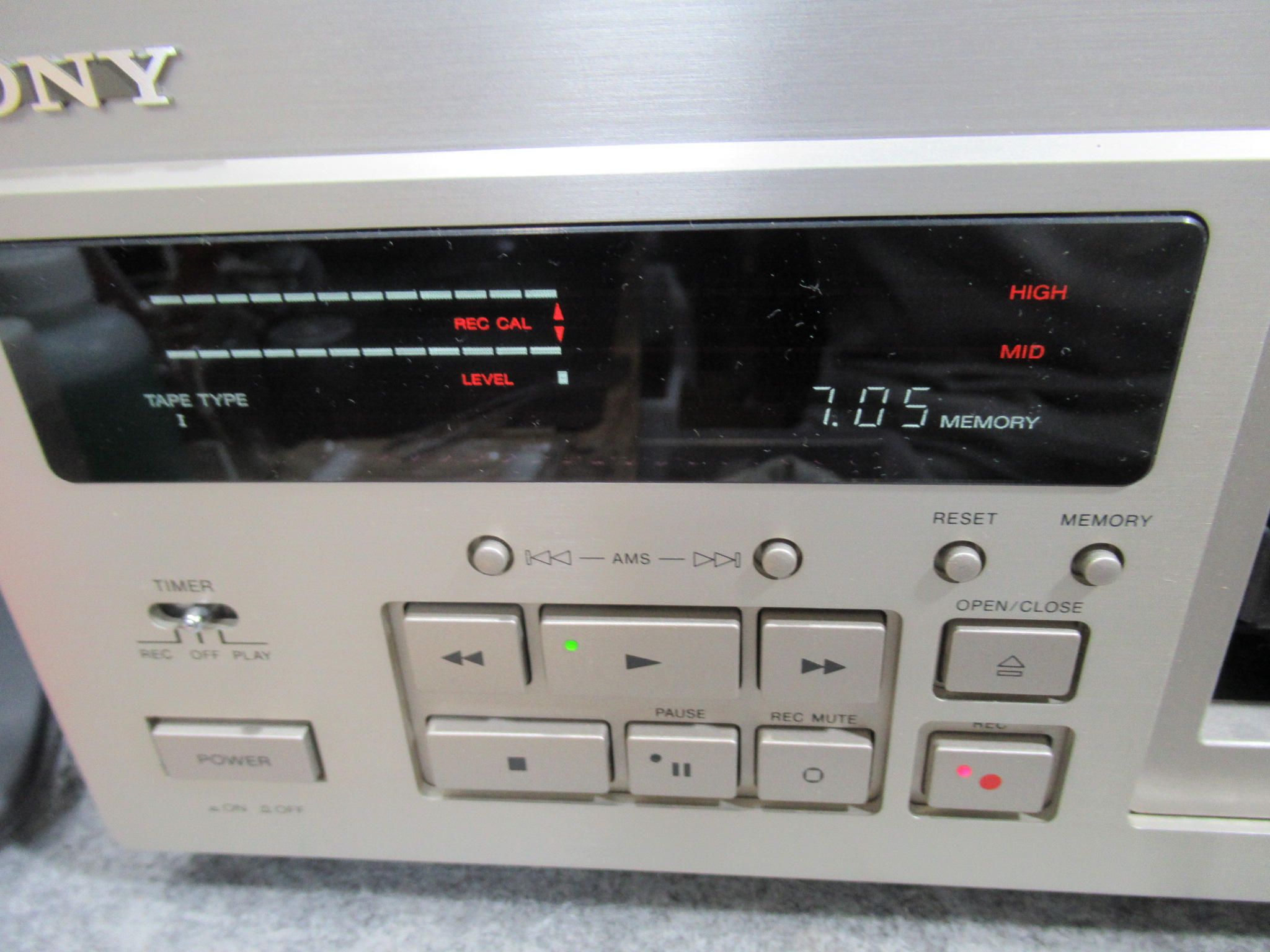

バイアスキャリブレーション後に録再バランス調整を行います。
テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
