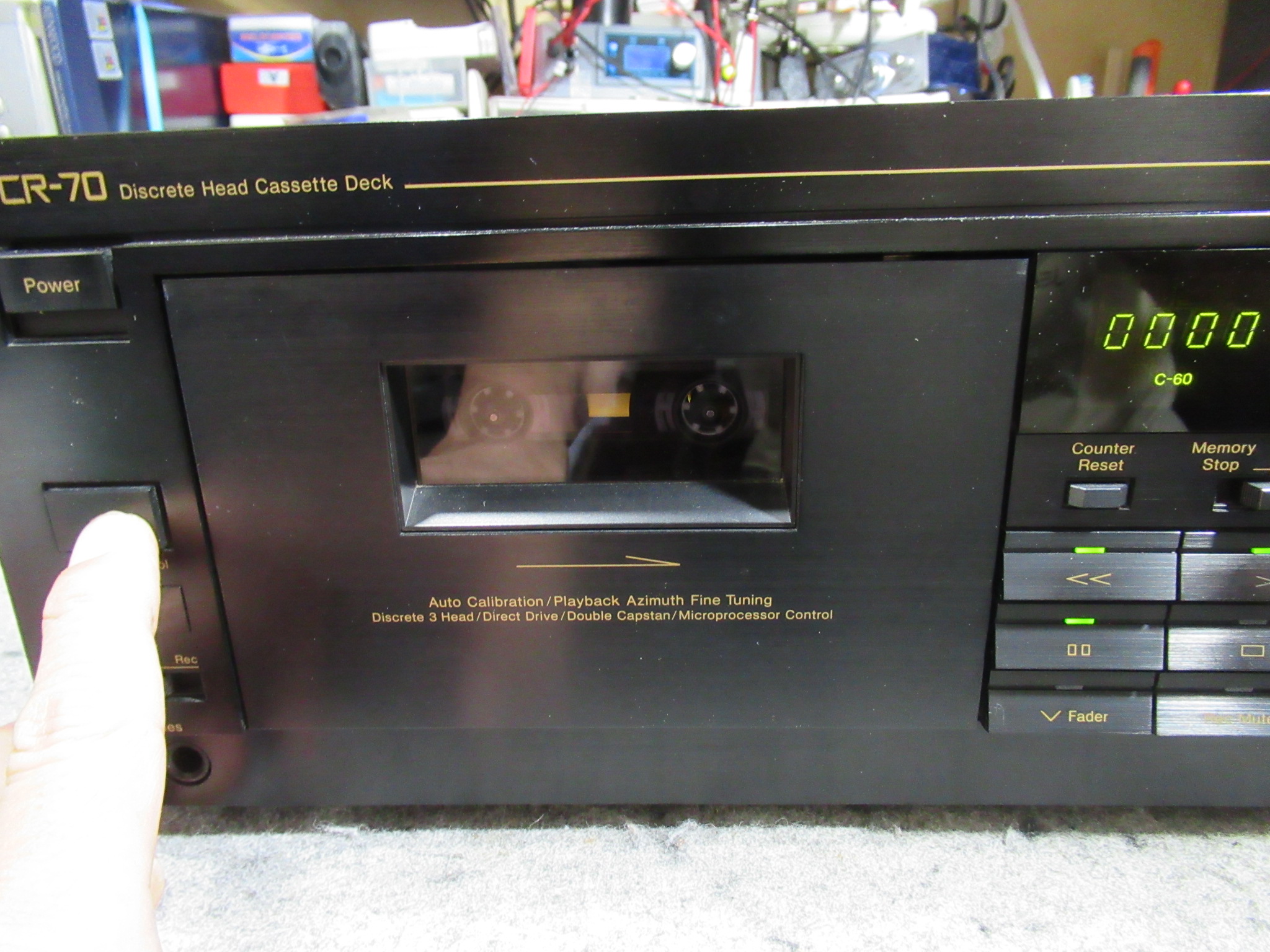

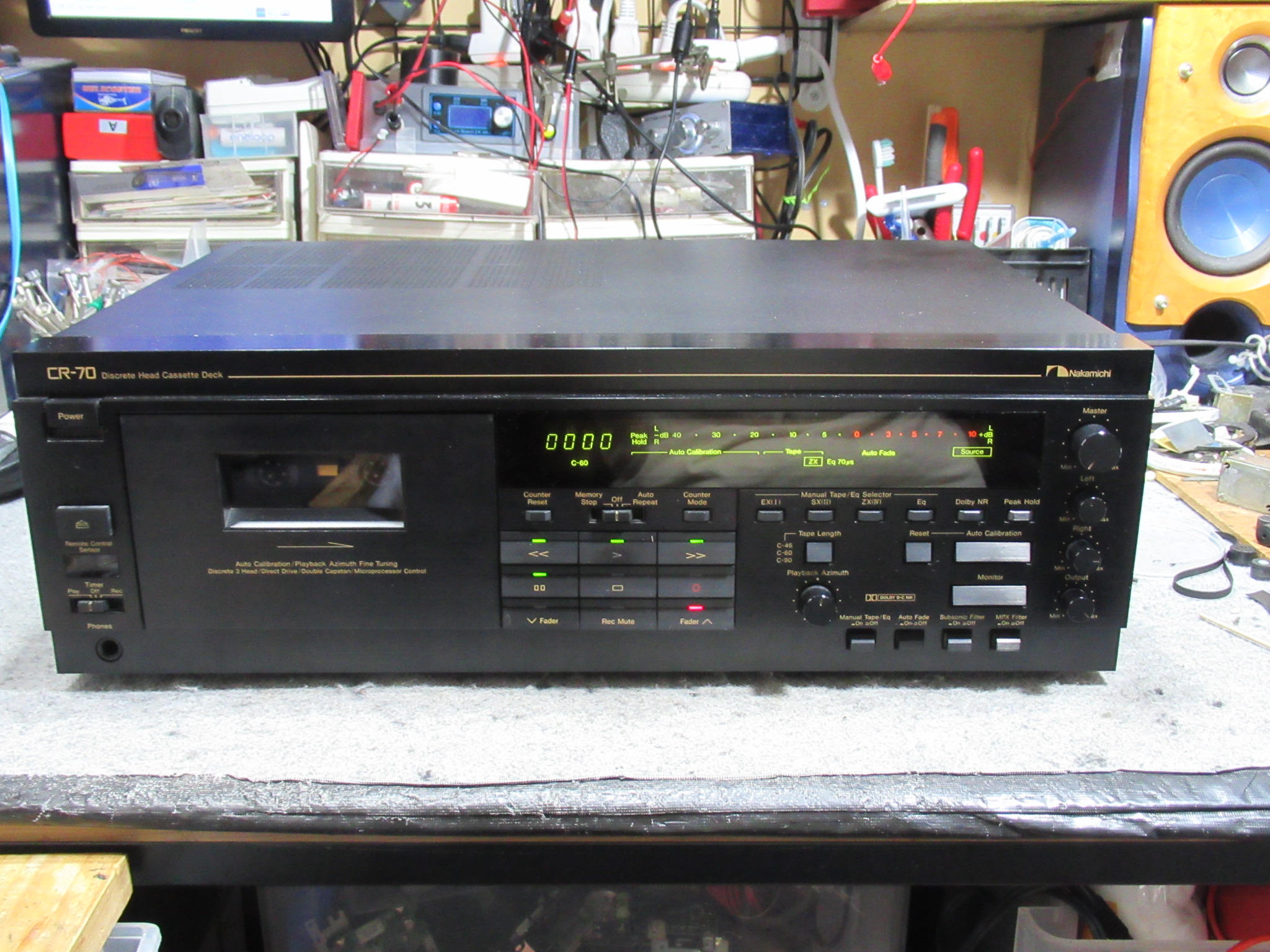

ナカミチのCR-70です。
不動のジャンク機を入手されたということです。こういった場合は、故障の経緯や詳細な不具合状況がわからないため、動作可能になるまで修理を行って、ようやくヘッドが故障していることが判明するなど、修理者にとってもリスクが大きい修理になります。

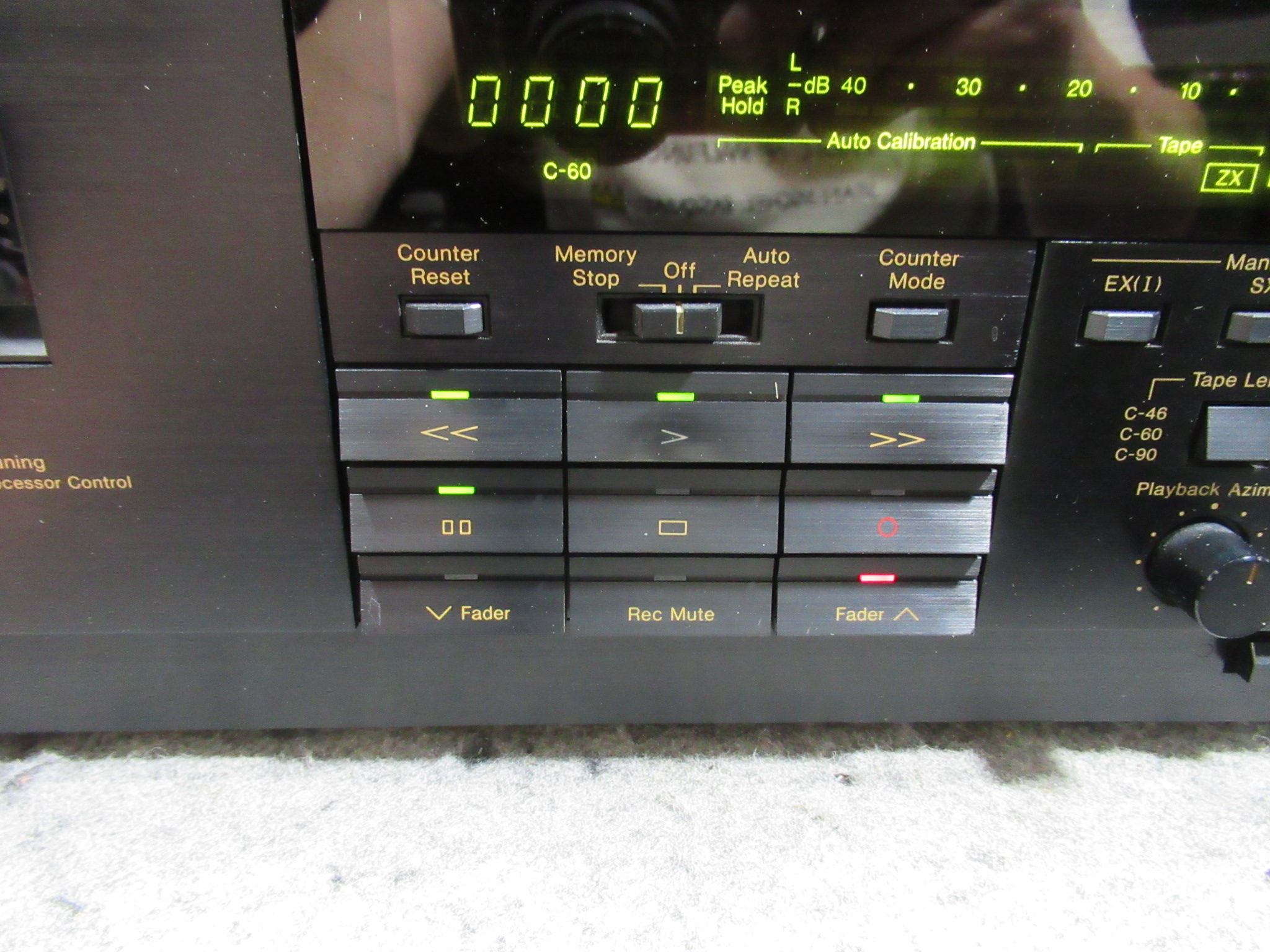

操作ボタンのランプが異常な点灯状態です。また、イジェクトが効かないため、テープが閉じ込められています。

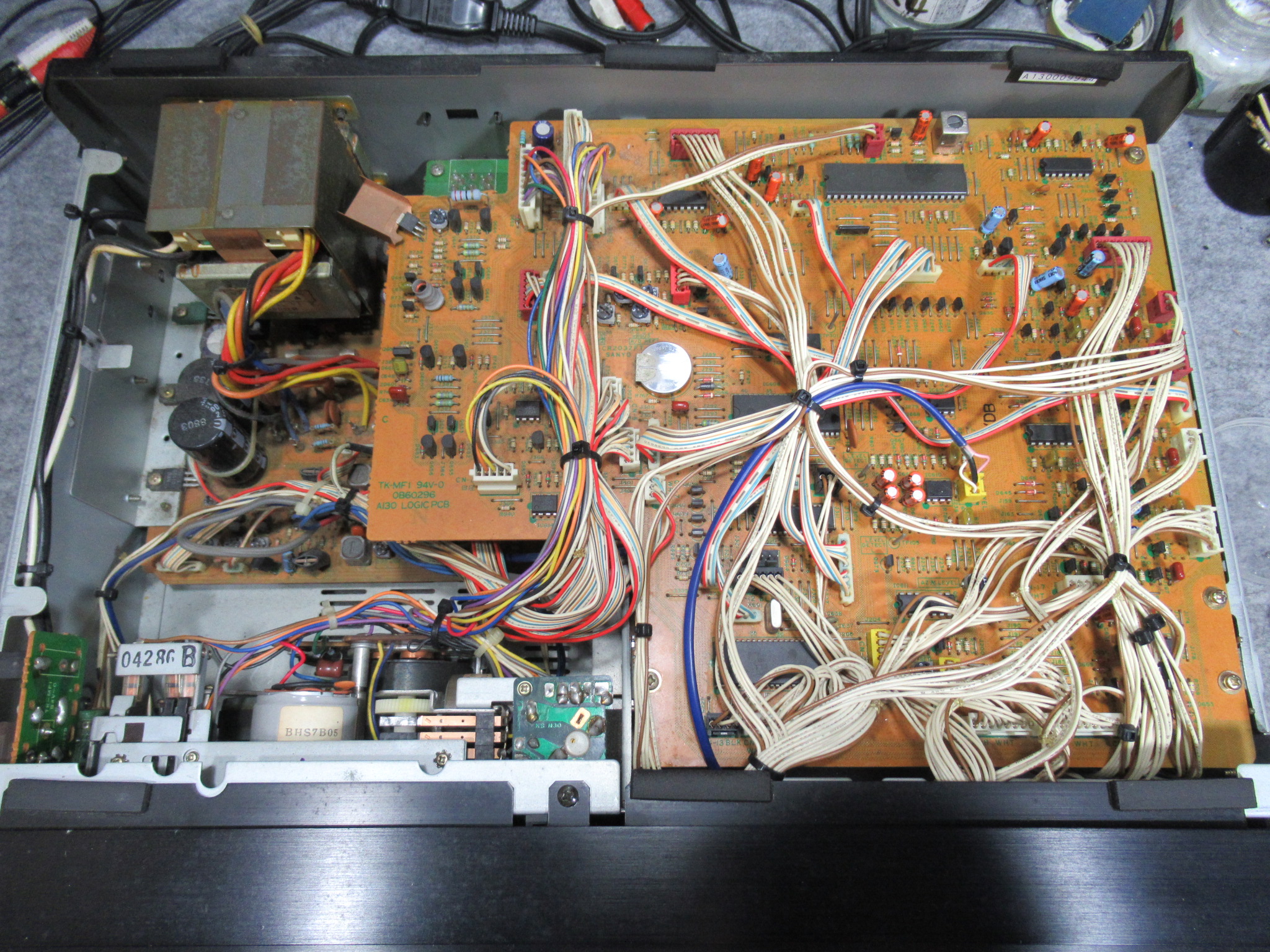

カバーを開けます。

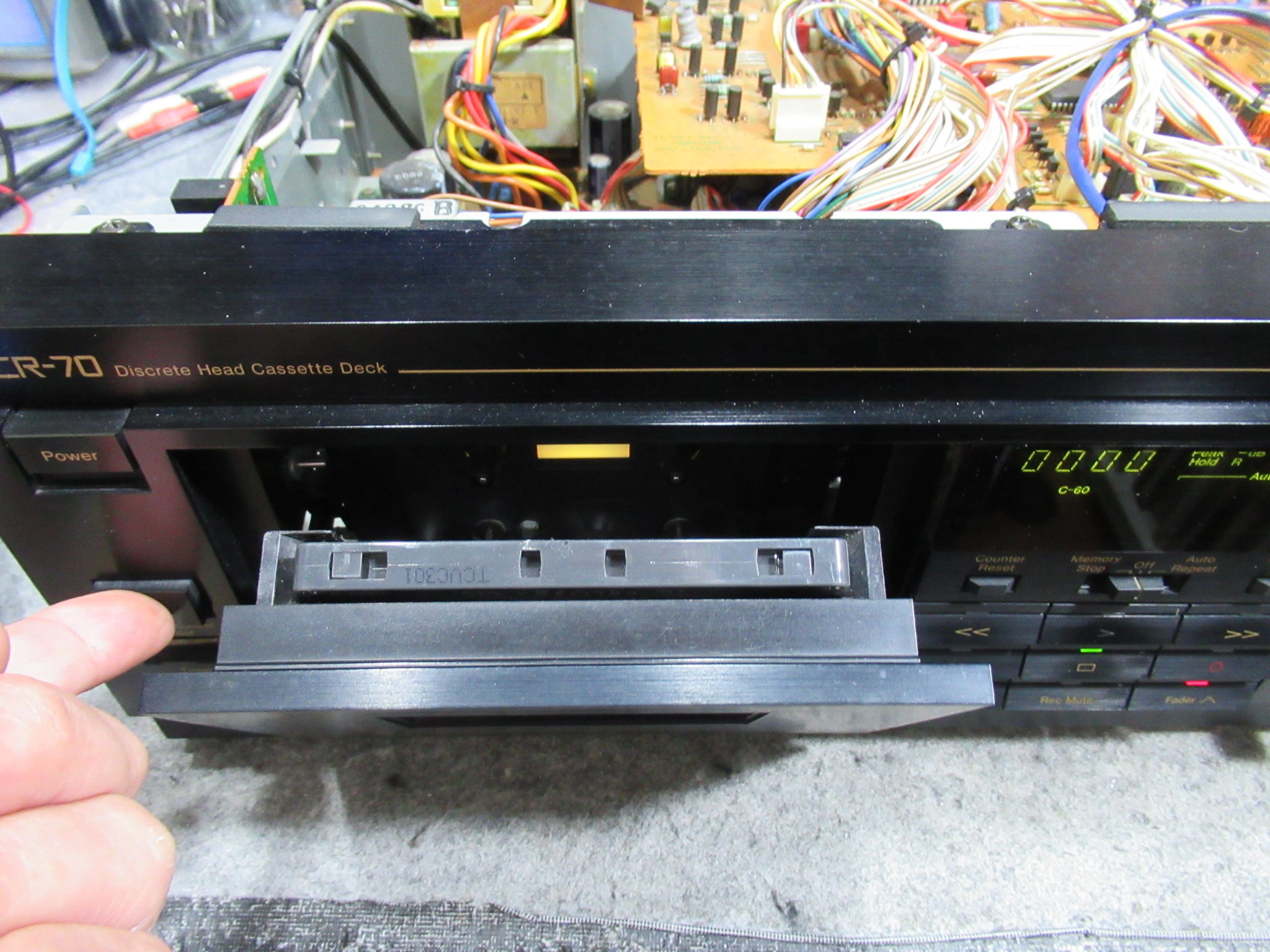

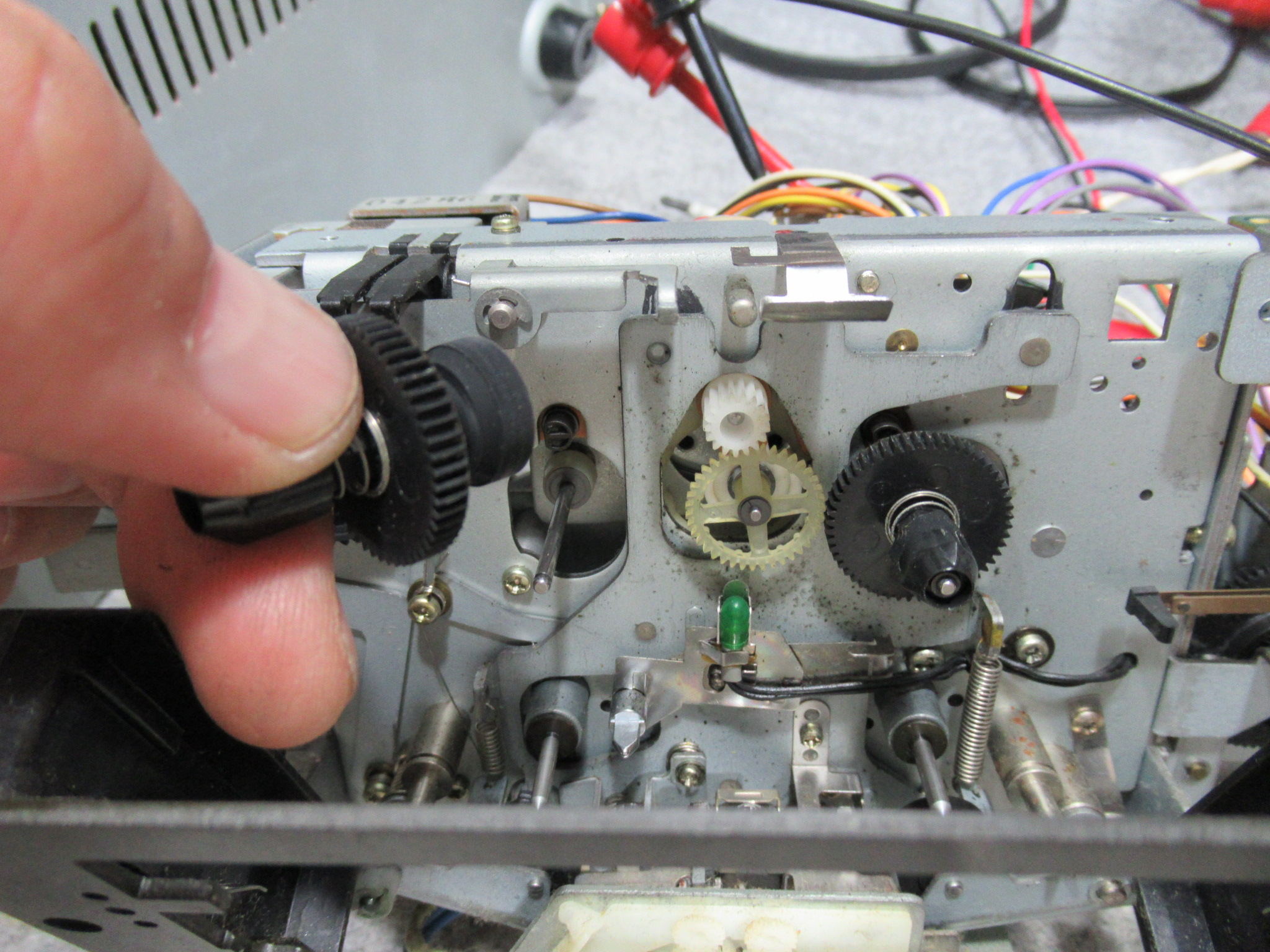

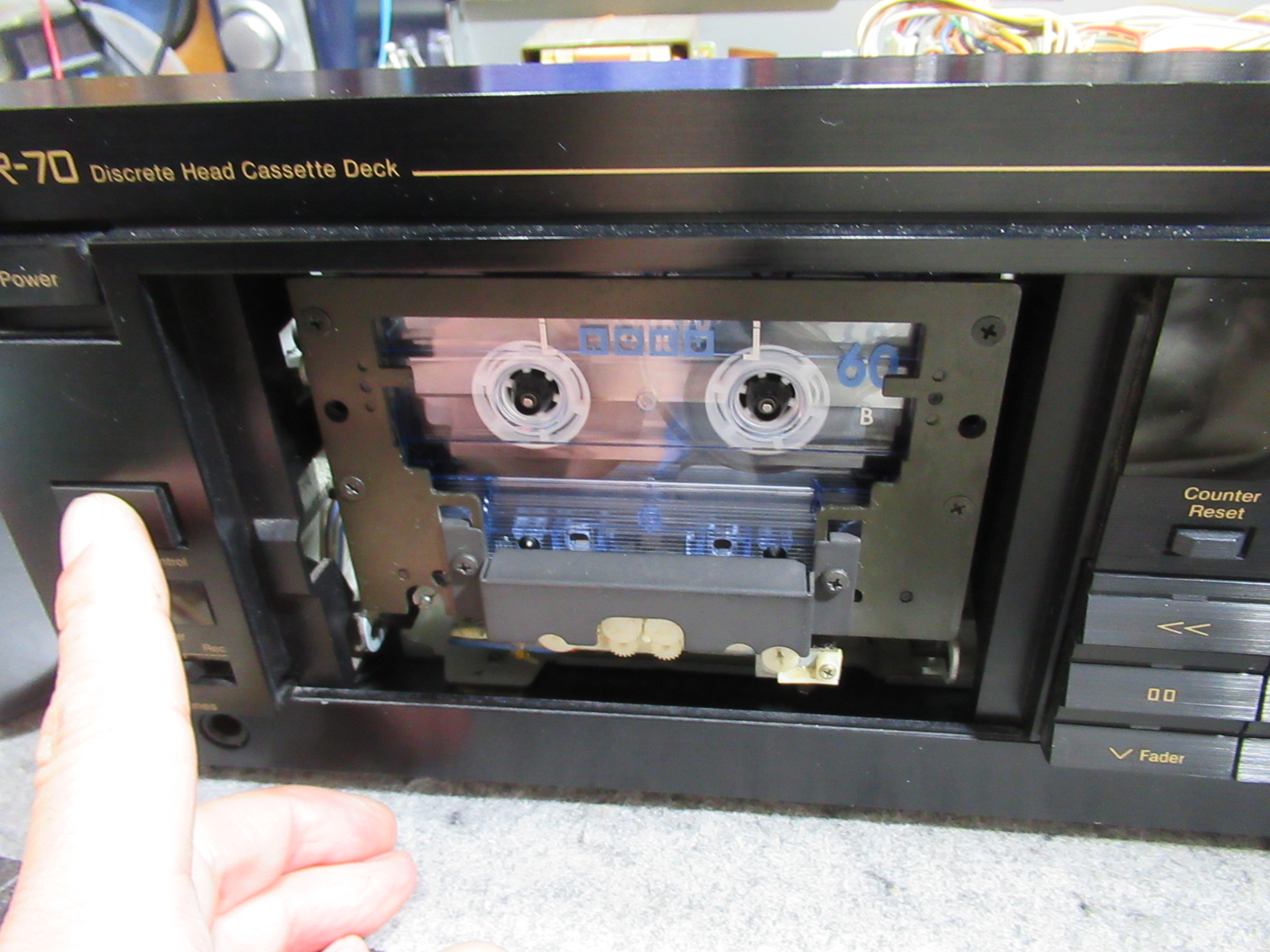

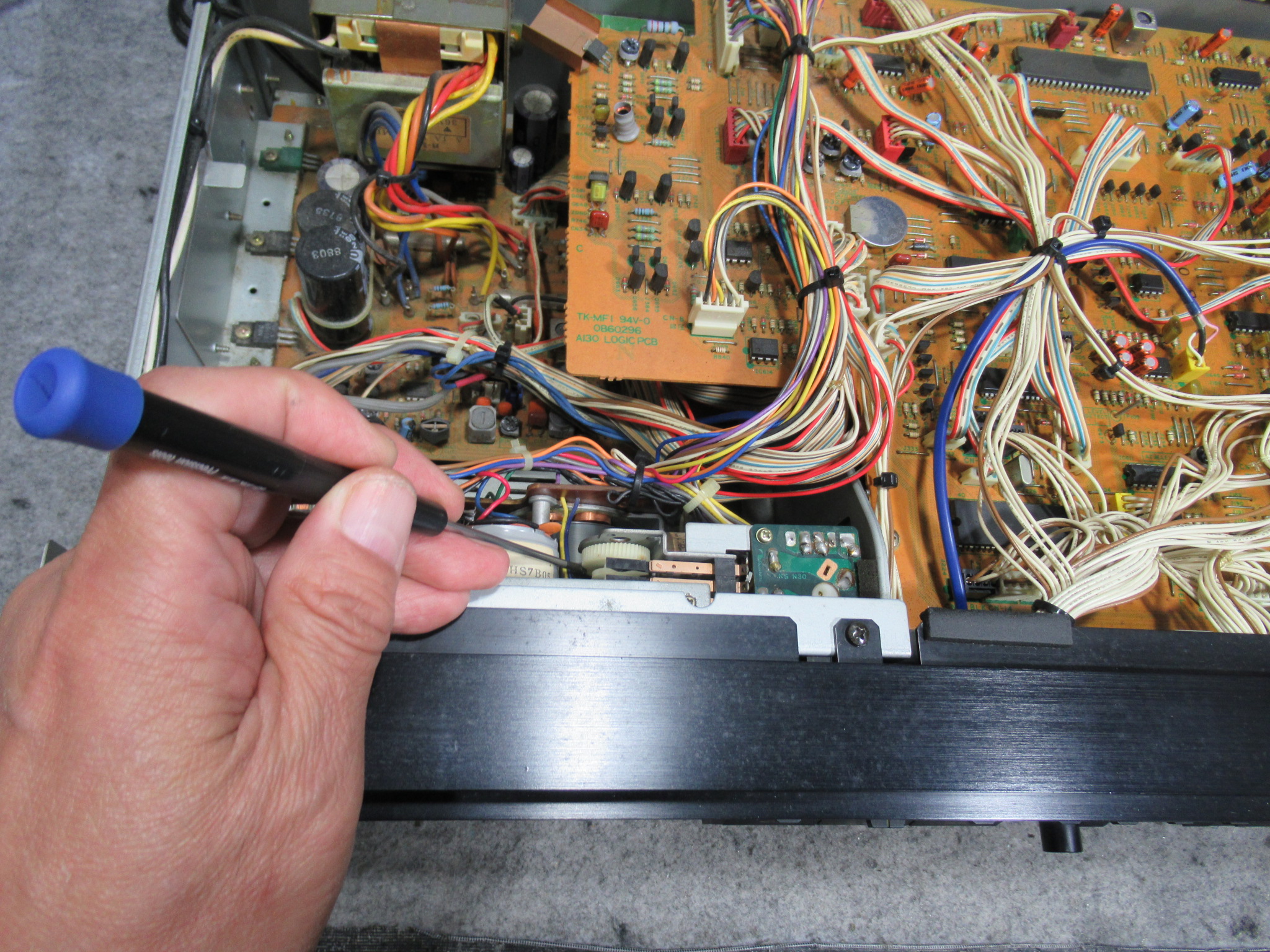

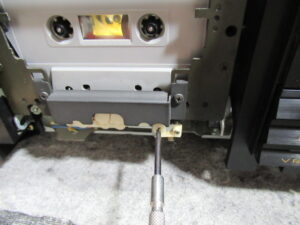

コントロールモーターのシャフトをドライバで回すとトレイが開きました。

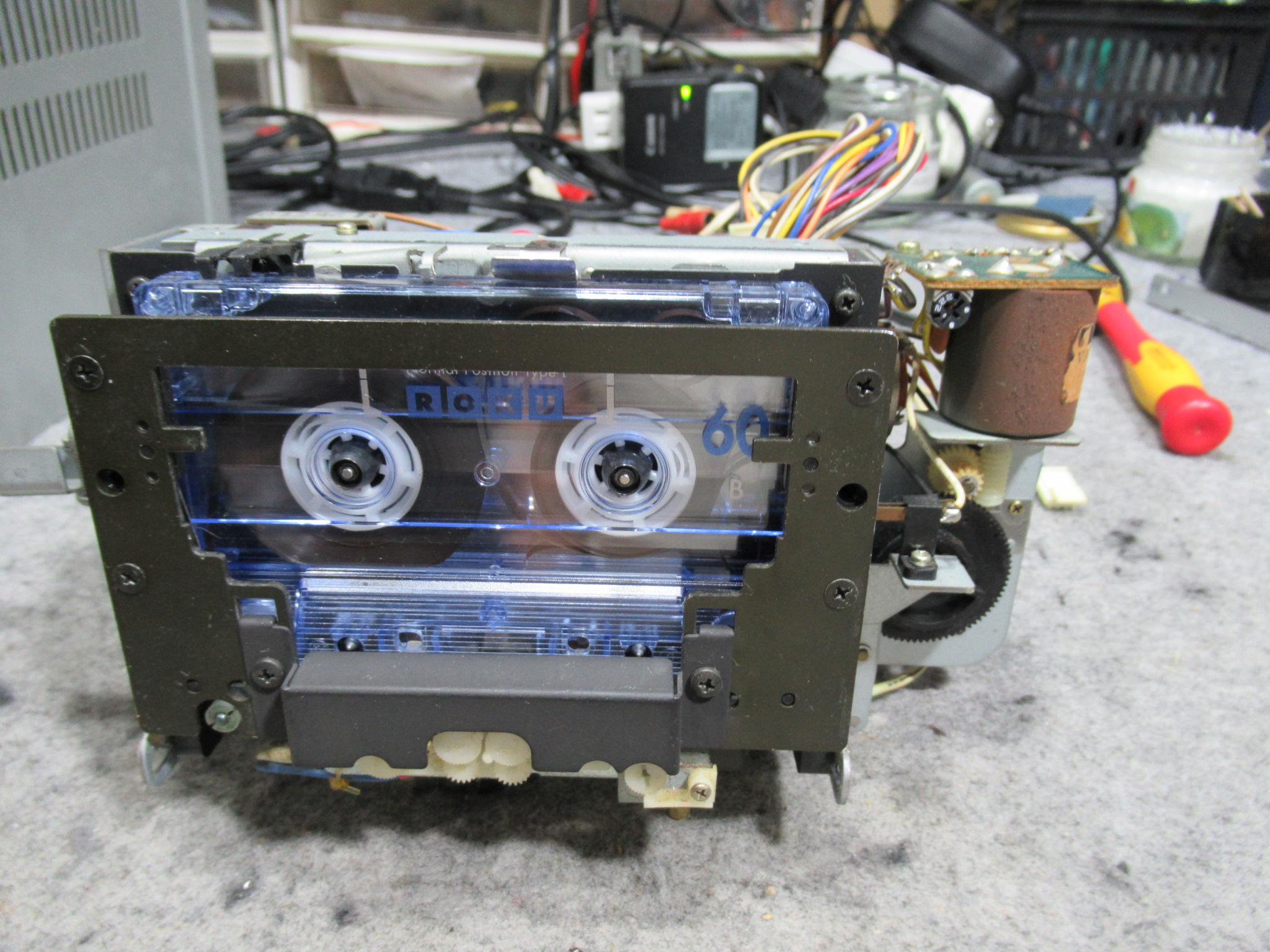

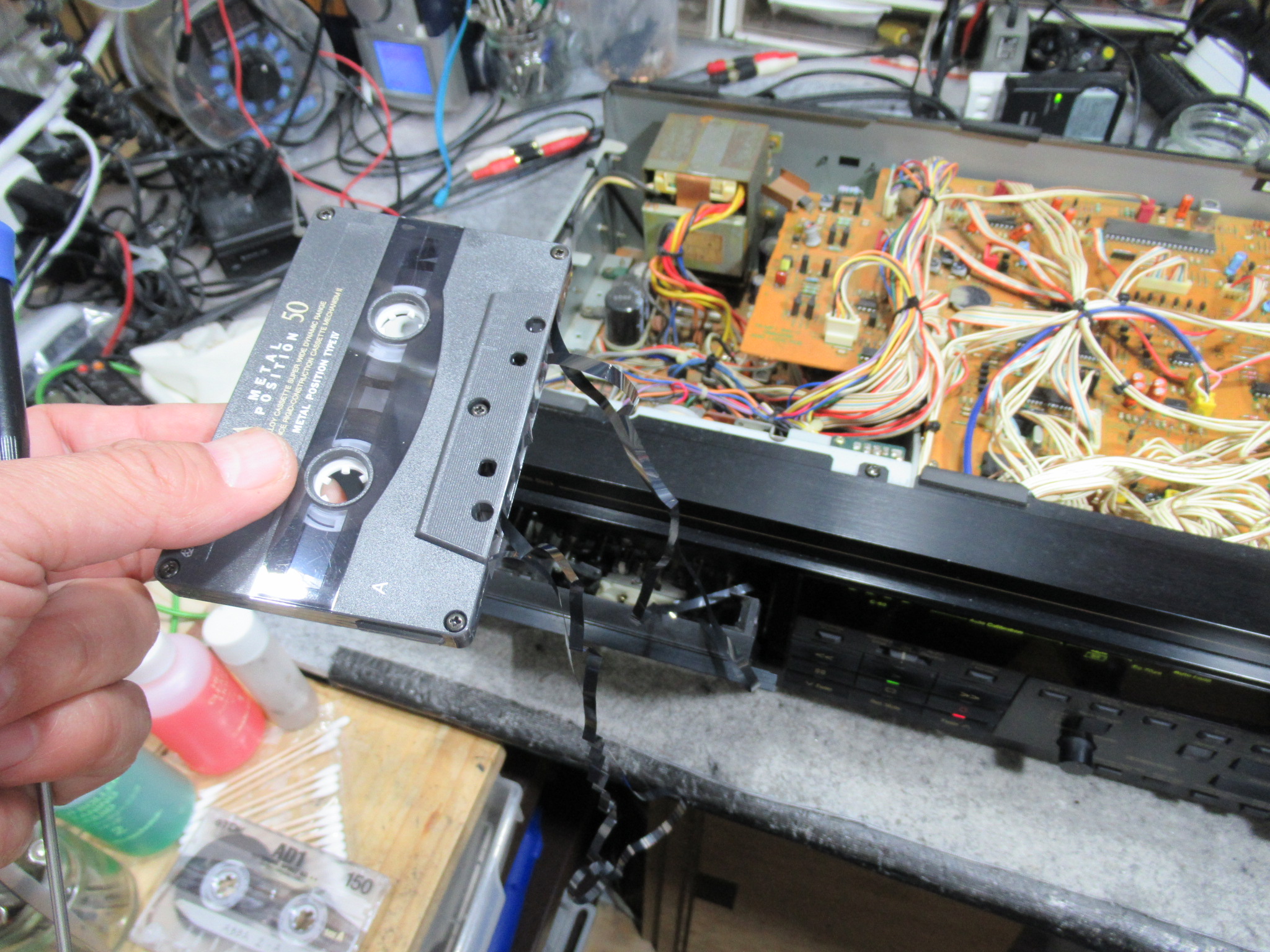

テープはこの通りです。
手持ちのテープをセットしたところ、再度閉じ込められてしまいました。

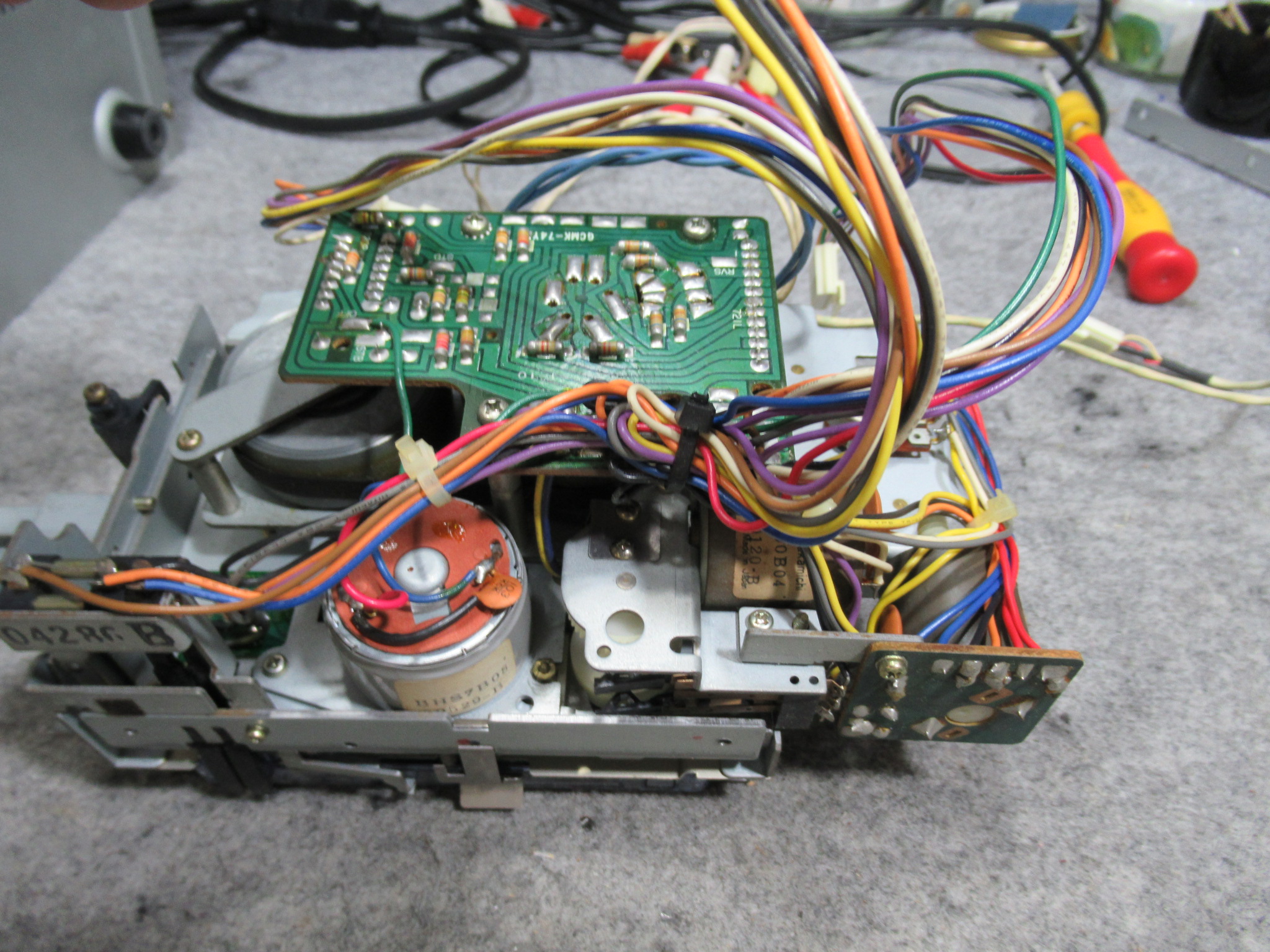

メカを降ろします。

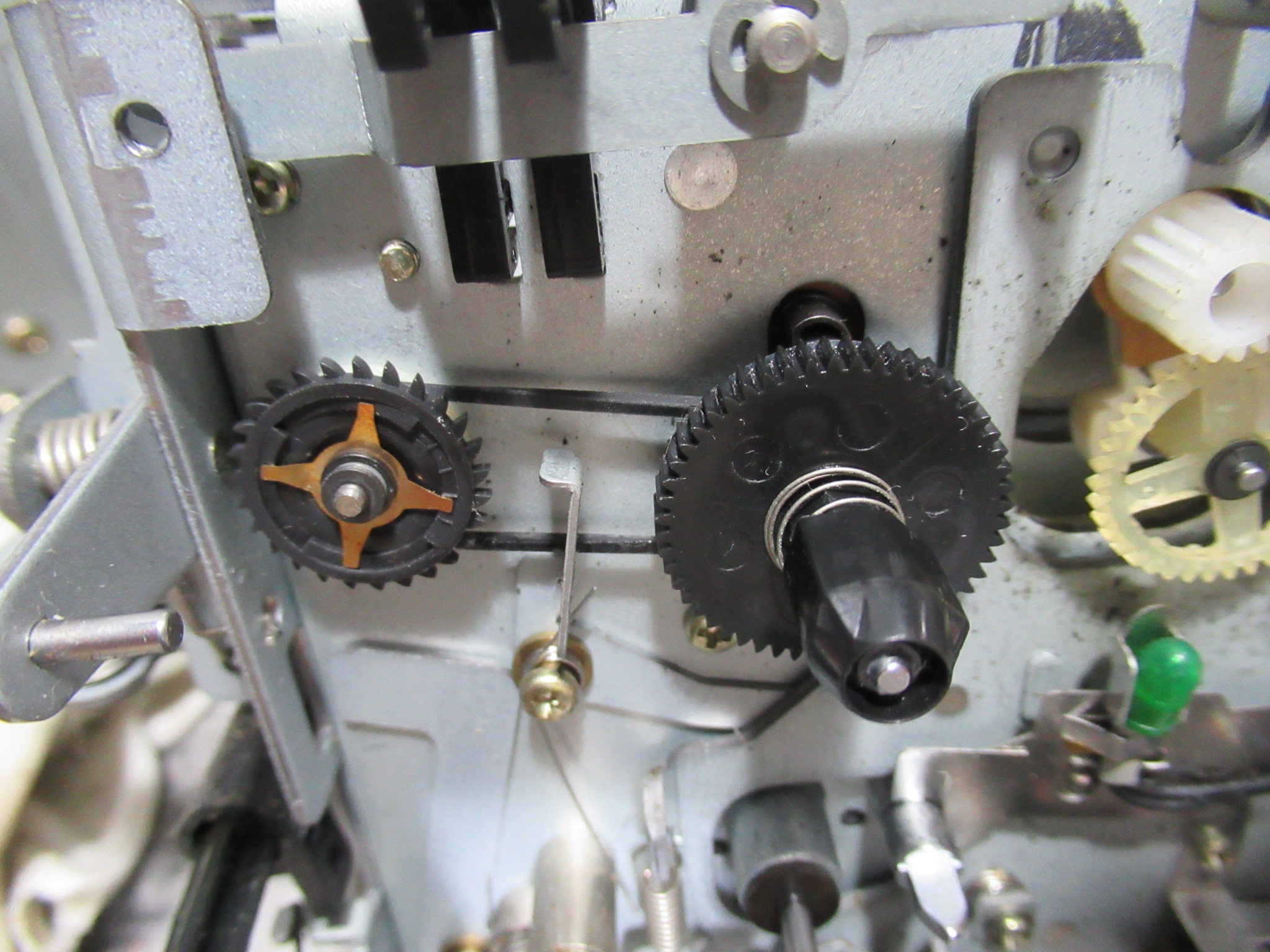

化粧パネルを取り外します。これは想定内ですが、バックテンションベルトが無くなっています。

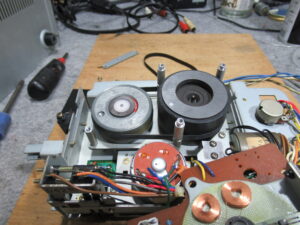

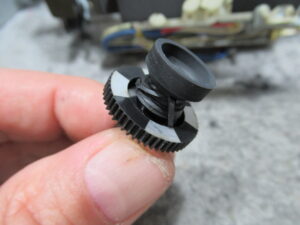

ベルトは加水分解で溶けてリールに付着していましたのでオレンジクリーナーで除去清掃し、新しいベルトを取り付けます。

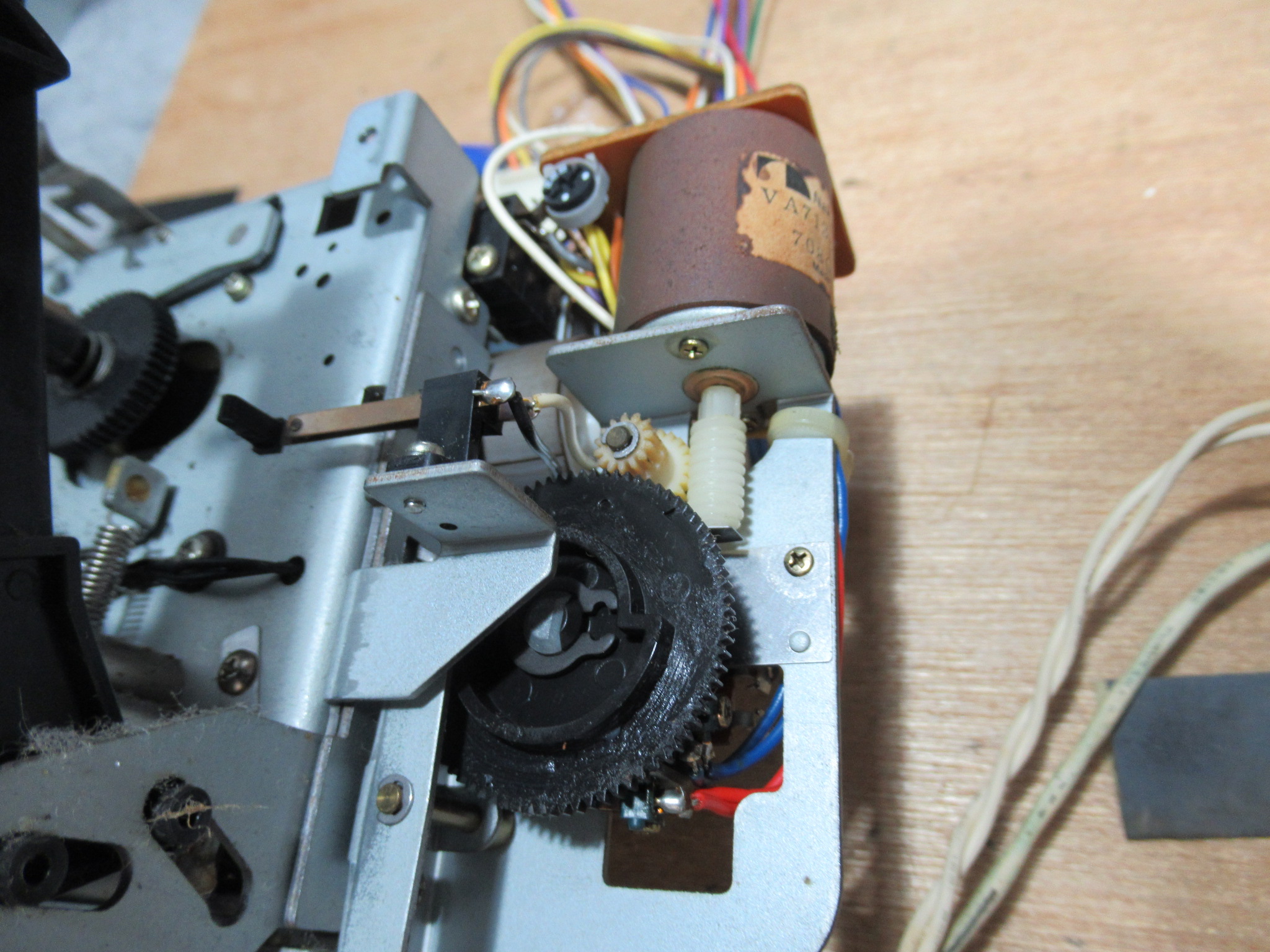

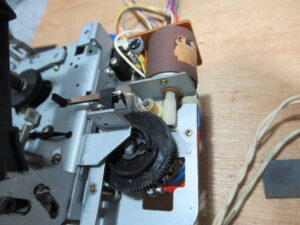

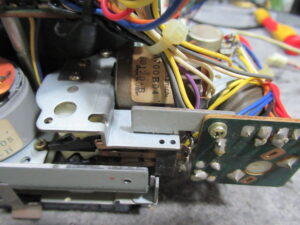

操作ボタンの点灯状態から、コントロールモーターユニットの不具合が疑われます。

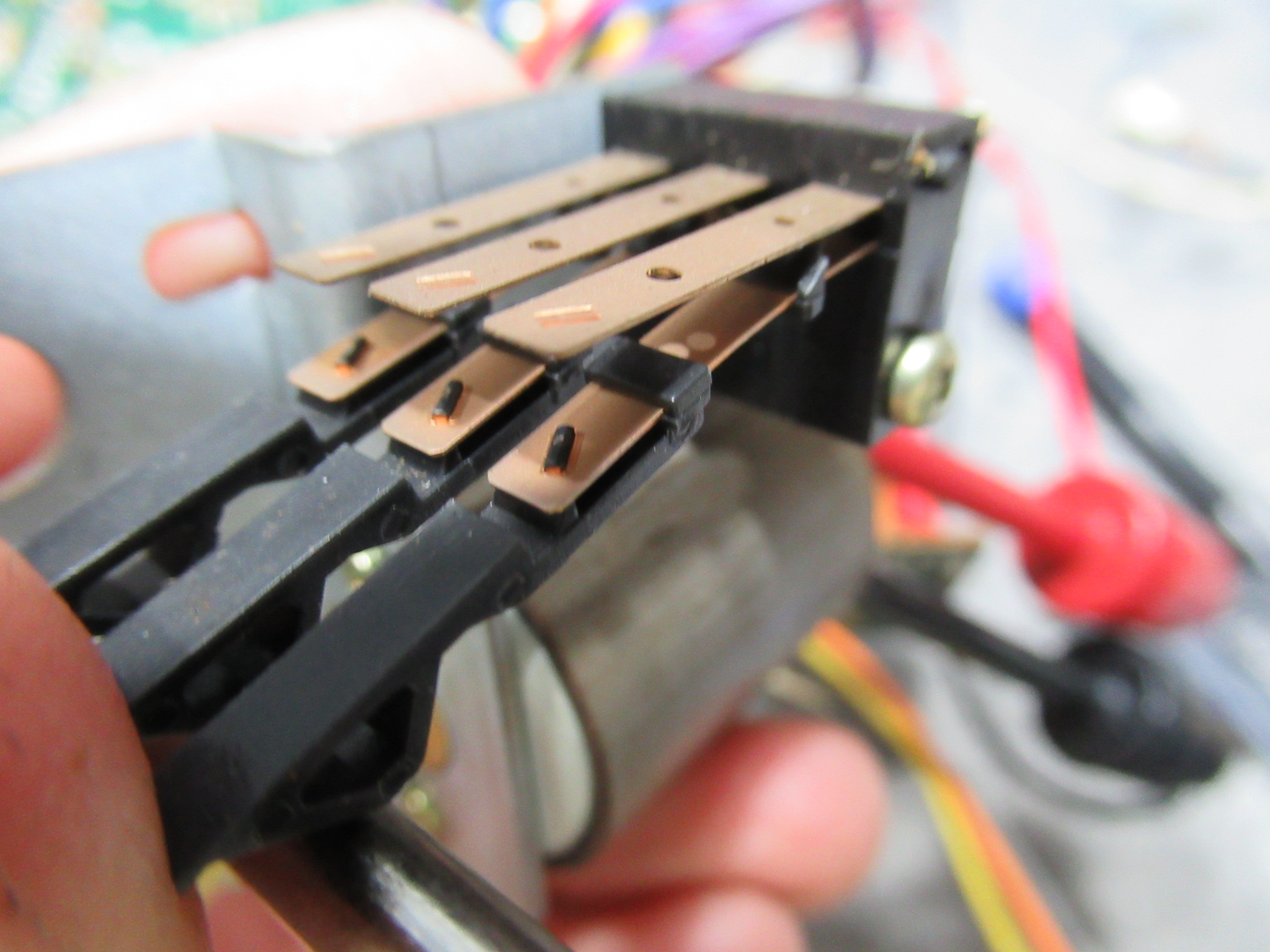

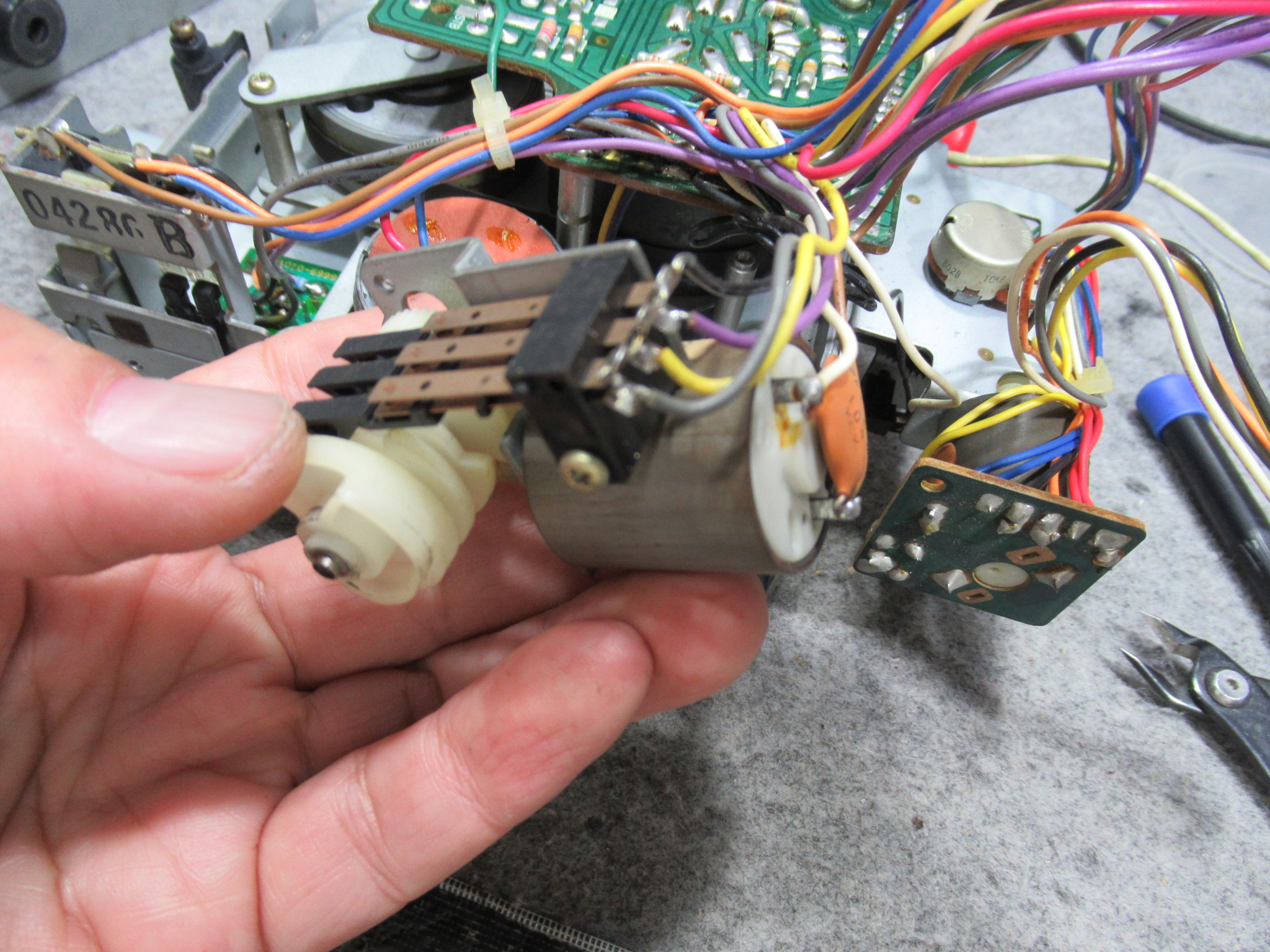

長期不使用が原因と思われますが、モーターの内部接点が接触不良気味です。

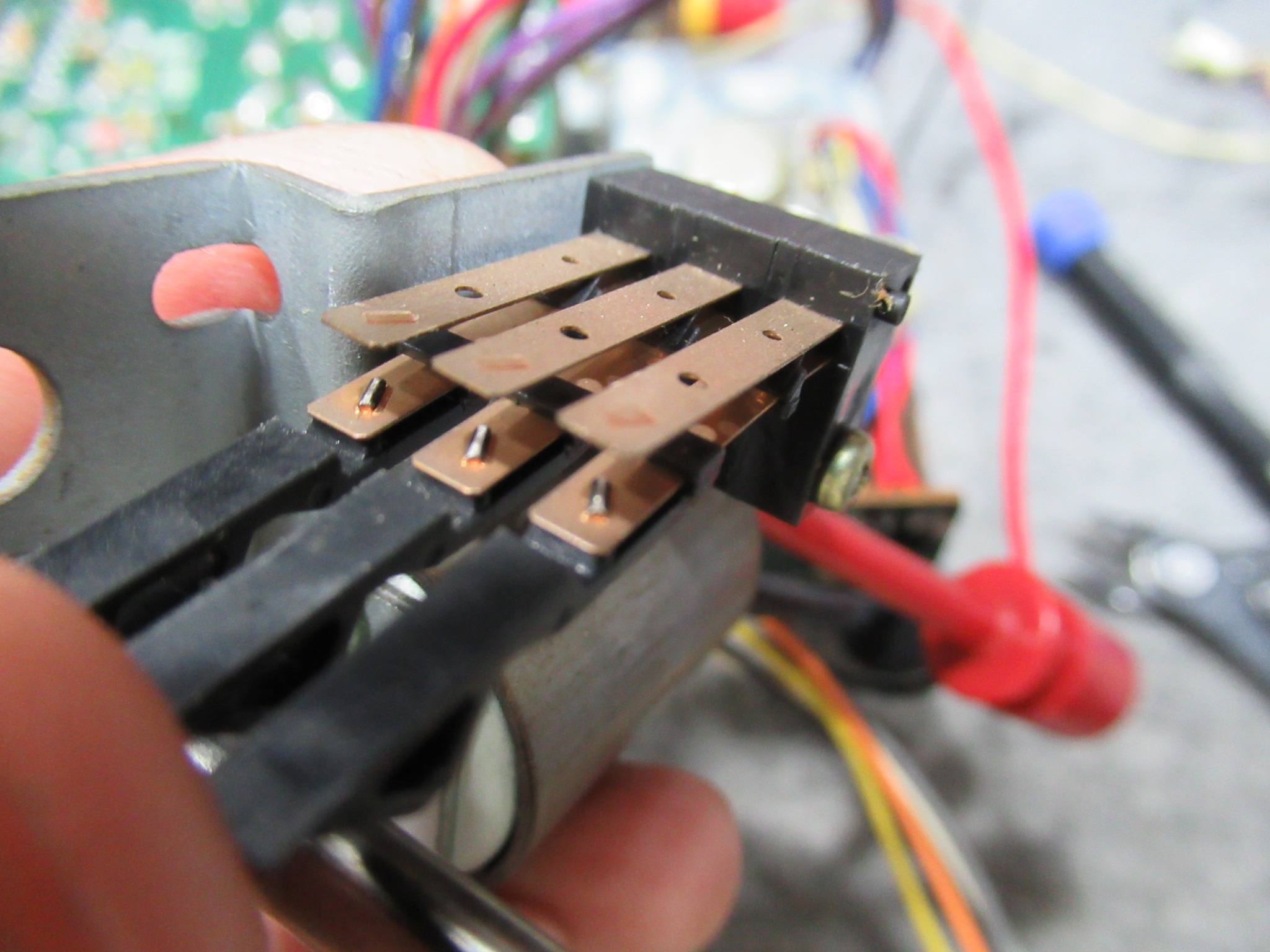

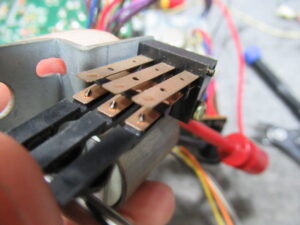

スイッチの接点を磨くとともに、モーターに直接電圧を印加して半日ほど空転させます。

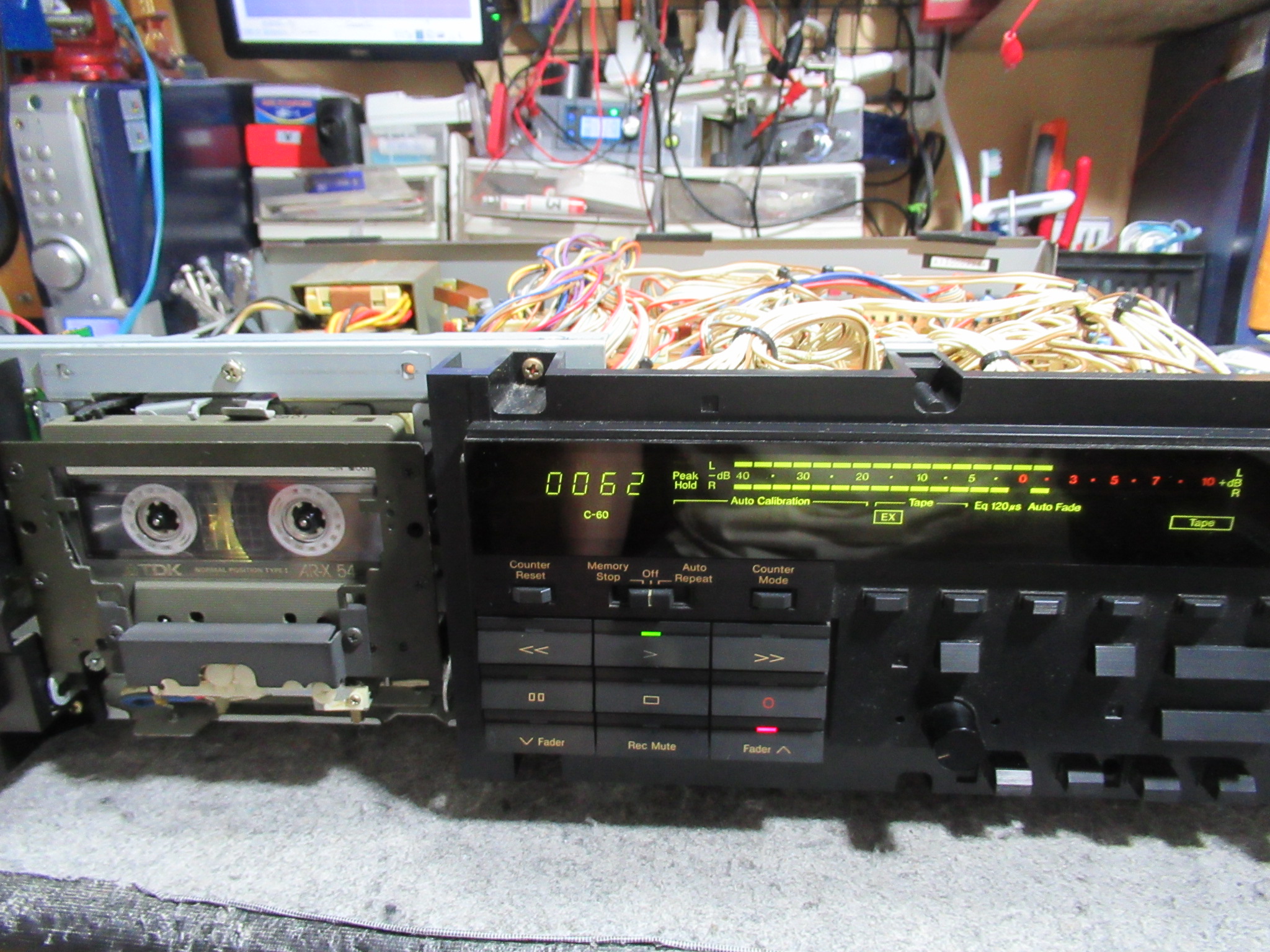

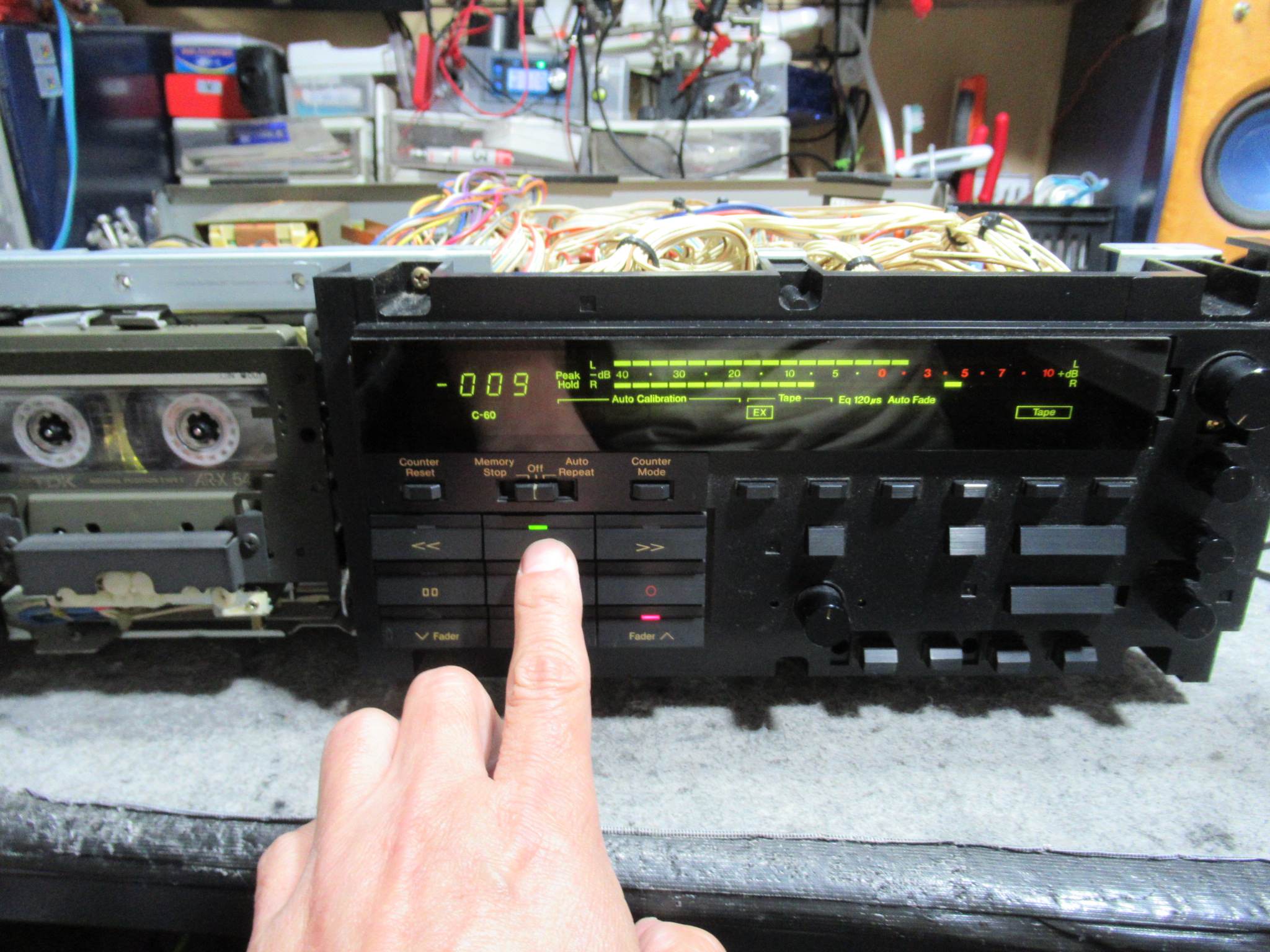

一旦メカを元に戻して動作確認を行います。動作は正常になり、再生可能になりました。しかし、酷く籠った音質です。

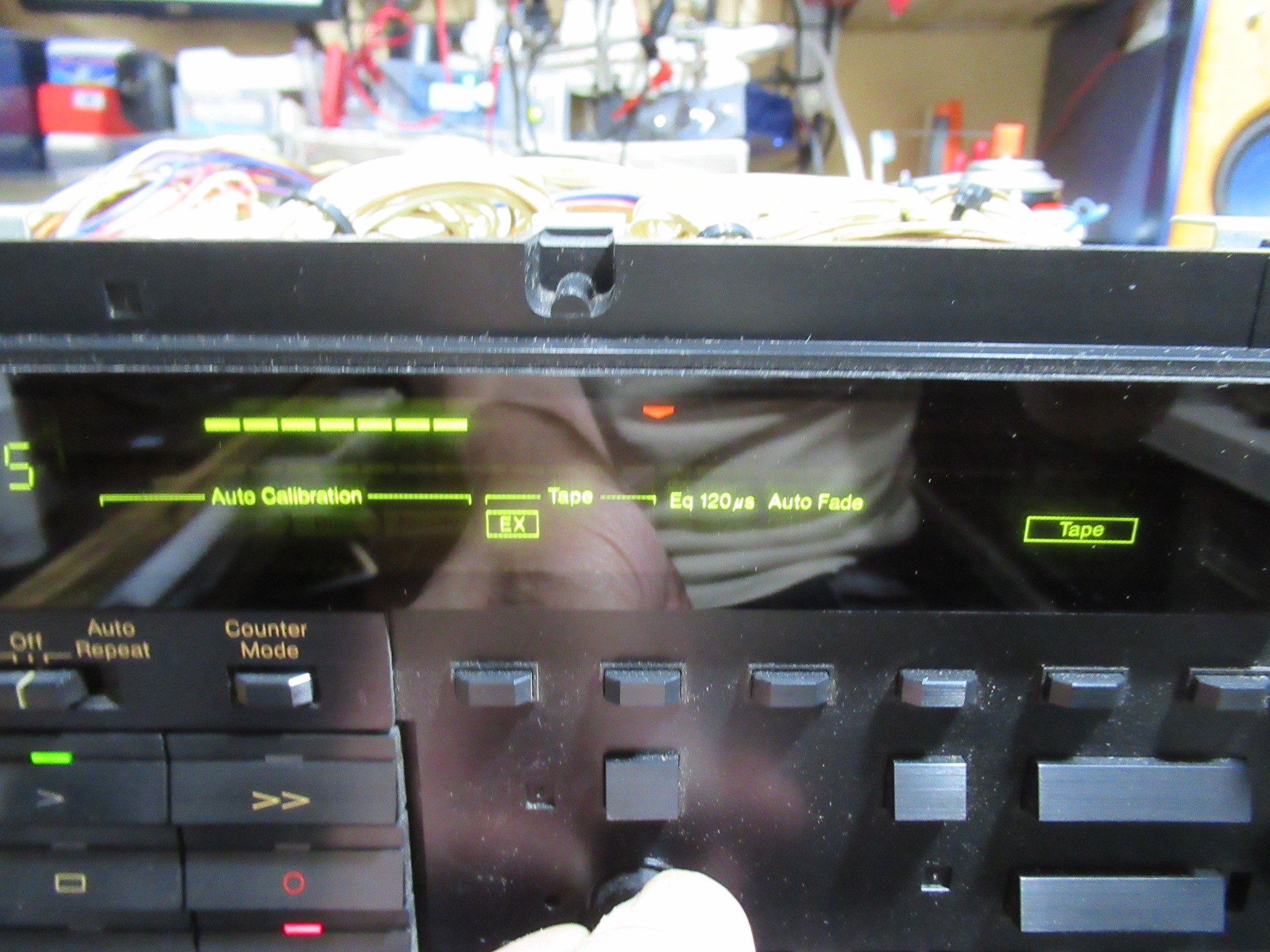

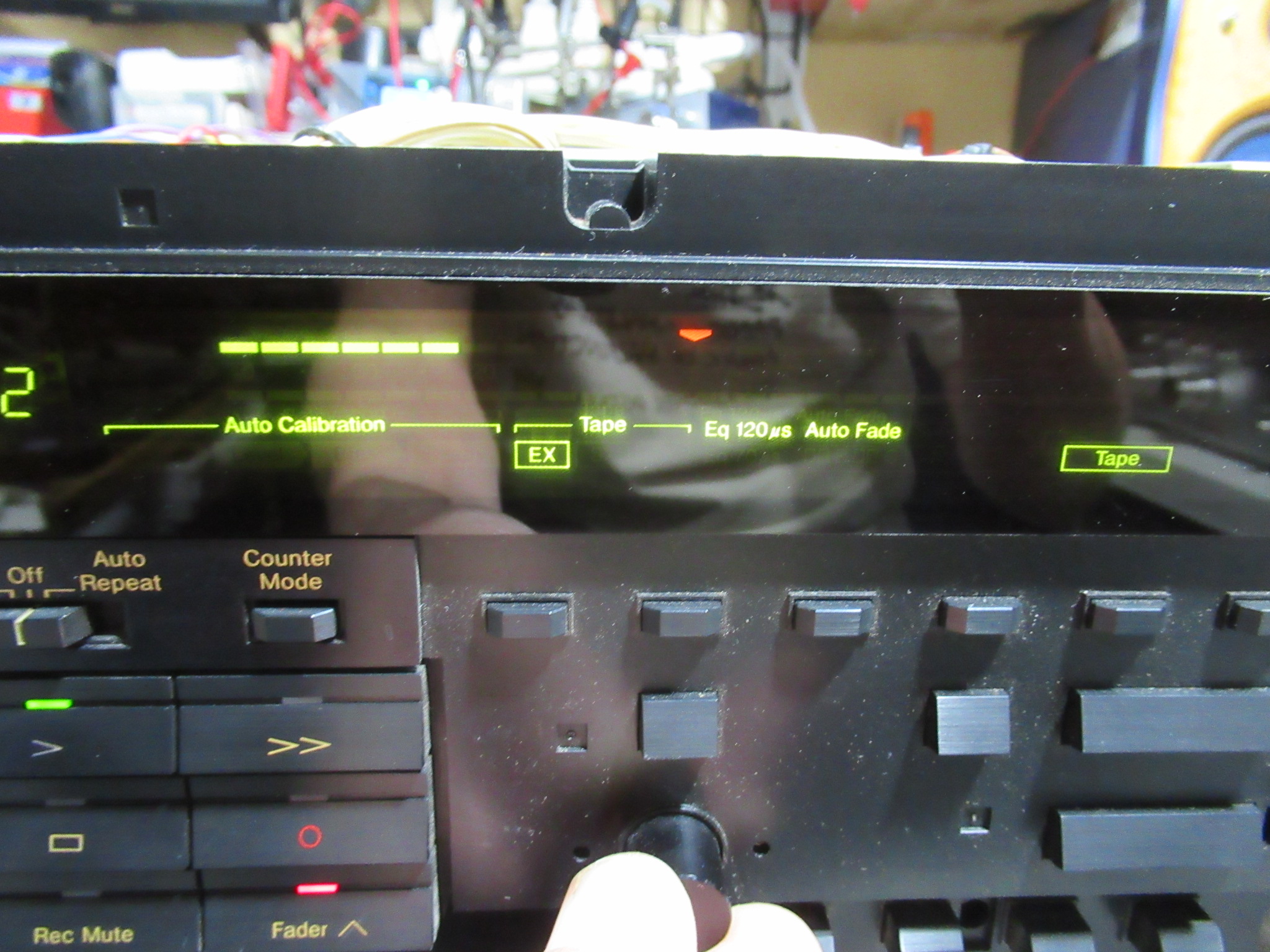

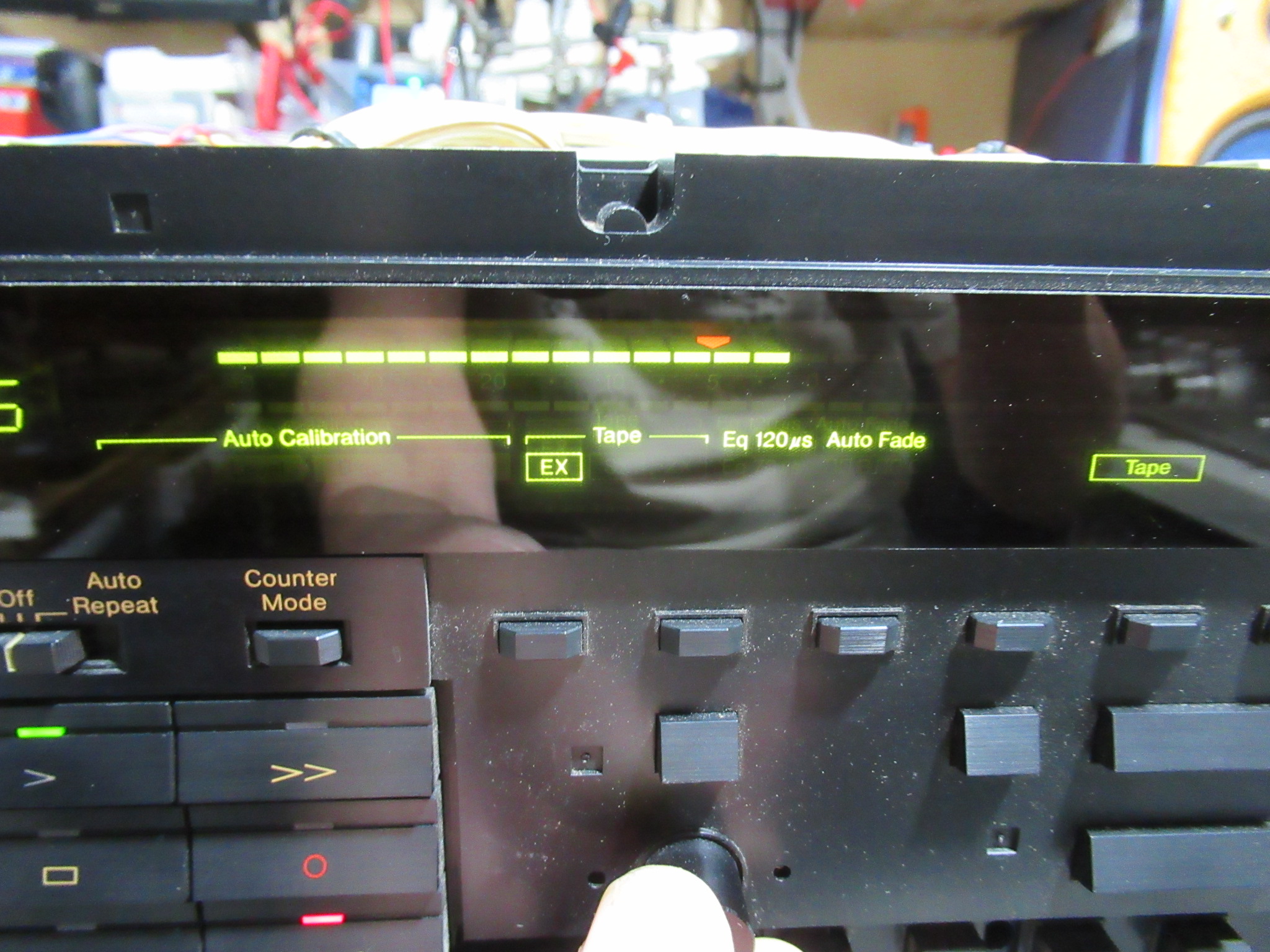

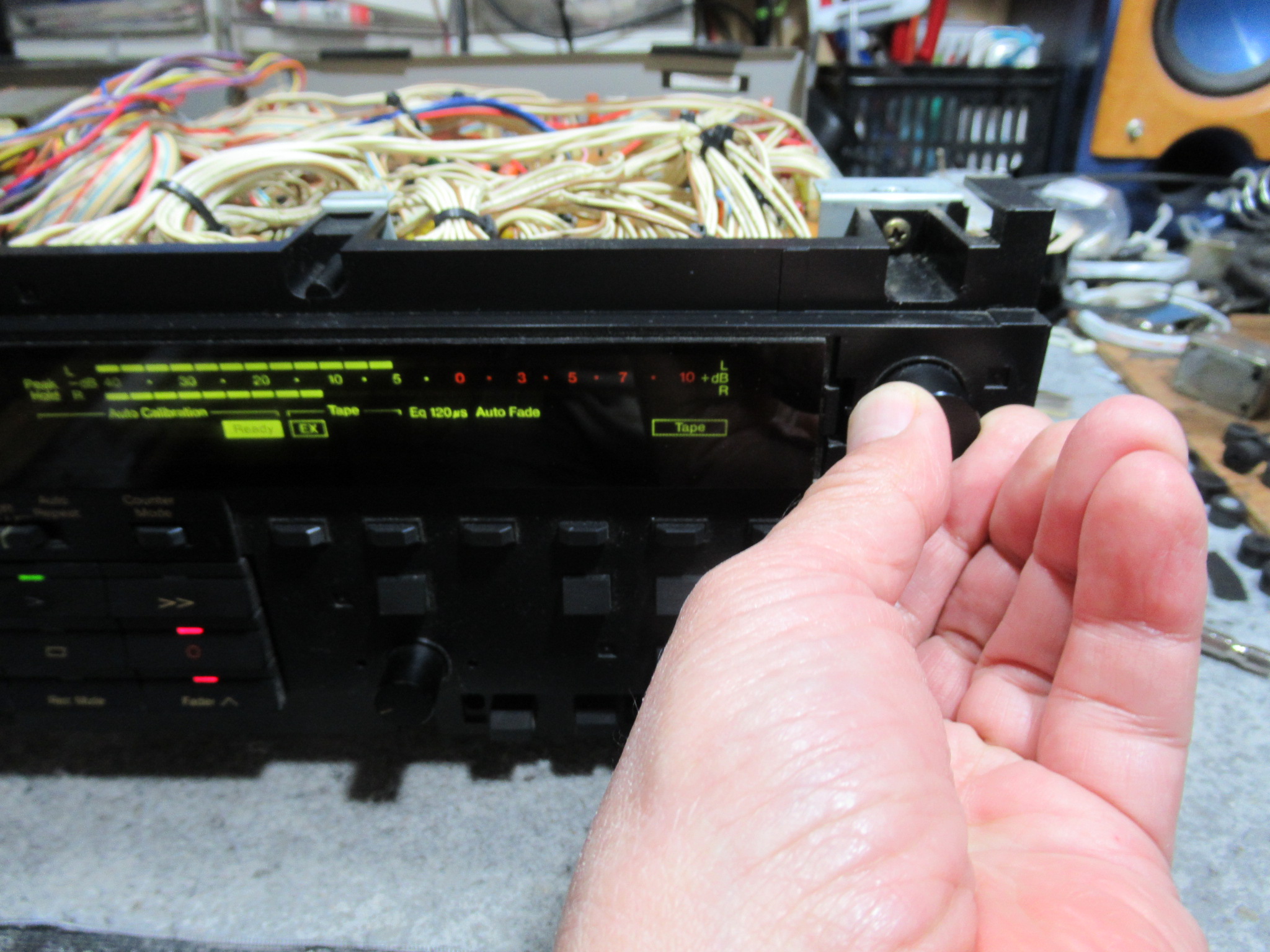

また、アジマスチューニングのツマミを回すと、VOLの接触不良ののため、メーターが途切れ途切れに動きます。

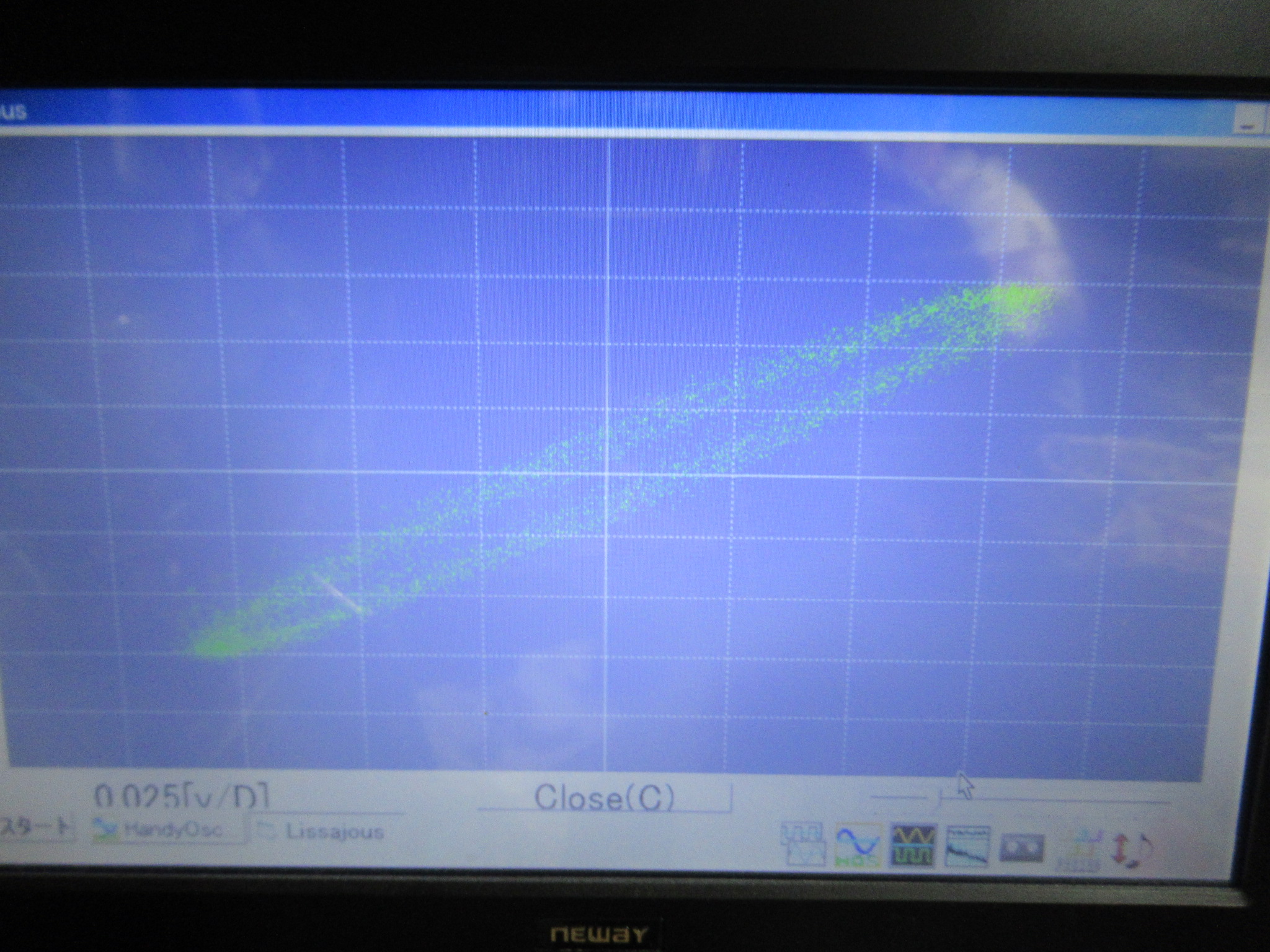

ヘッドアジマスが大幅に狂っていることが目で見てもわかります。

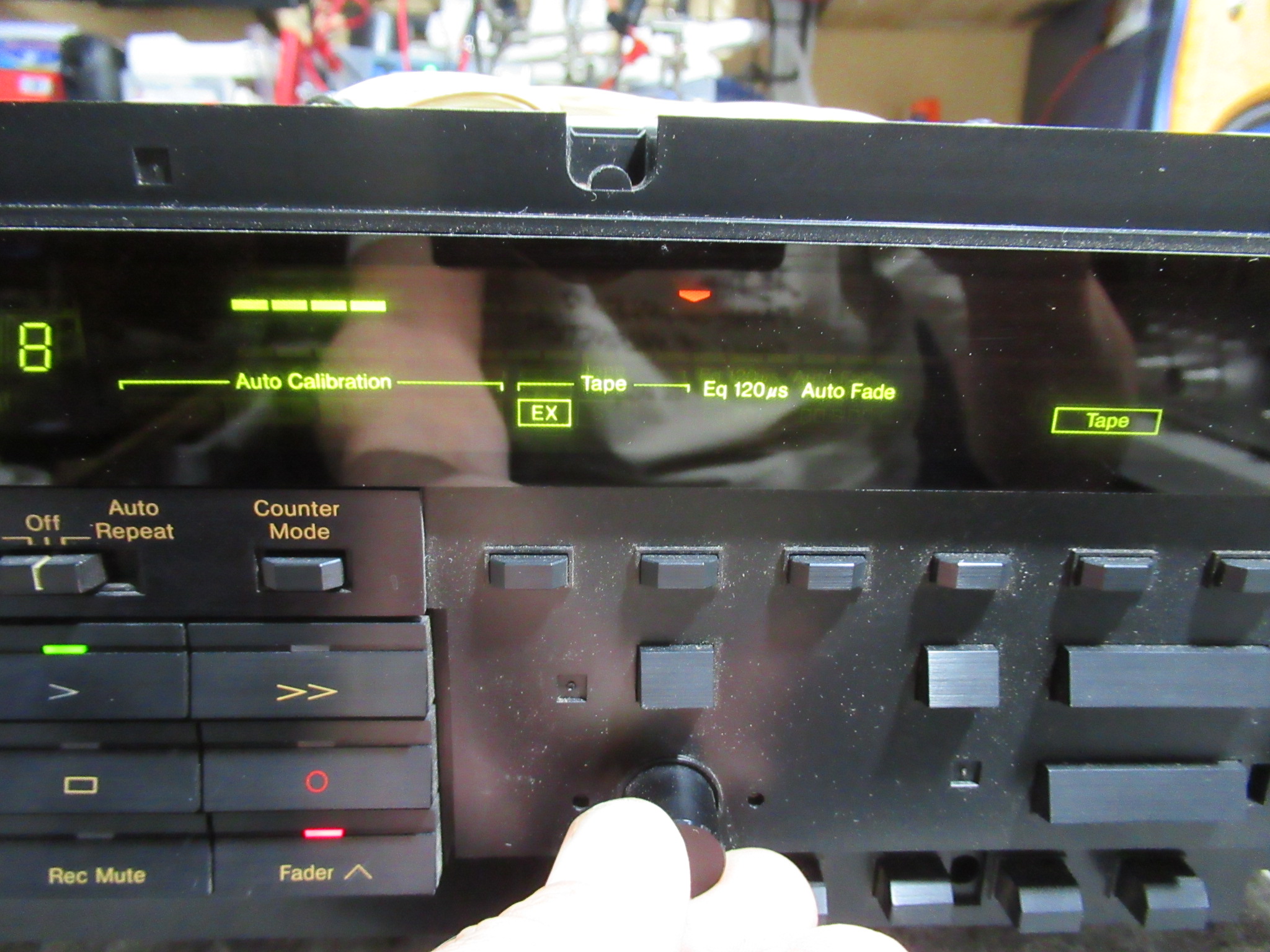

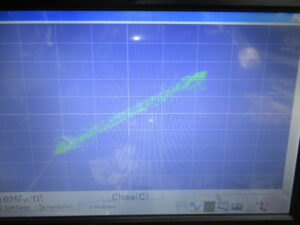

だましだましアジマスチューニングを合わせ、再生ヘッドのアジマスを仮調整します。
音質が劇的に改善されました。
RECVOL等にも接触不良が起きています。

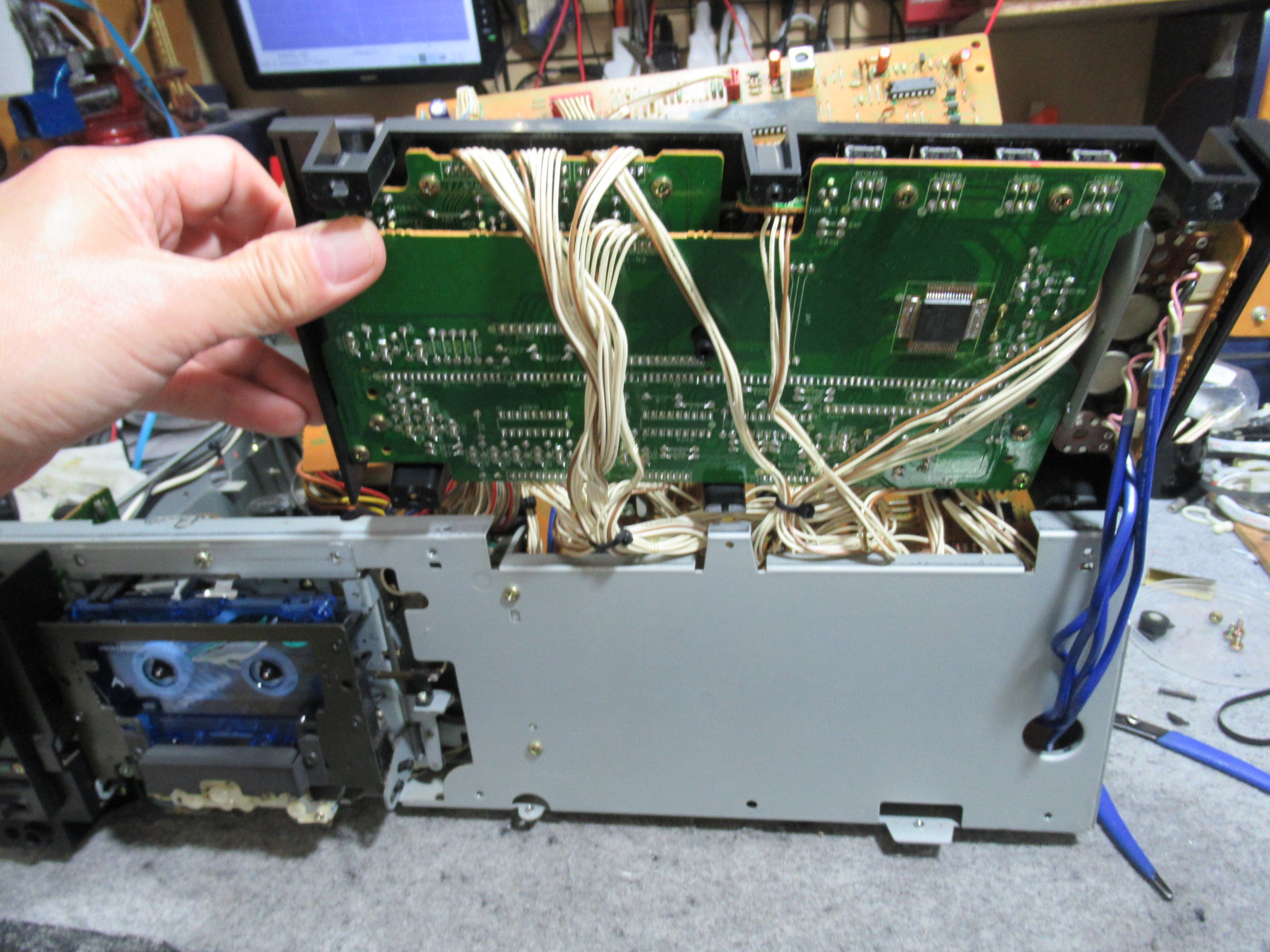

スイッチ基板を取り外します。

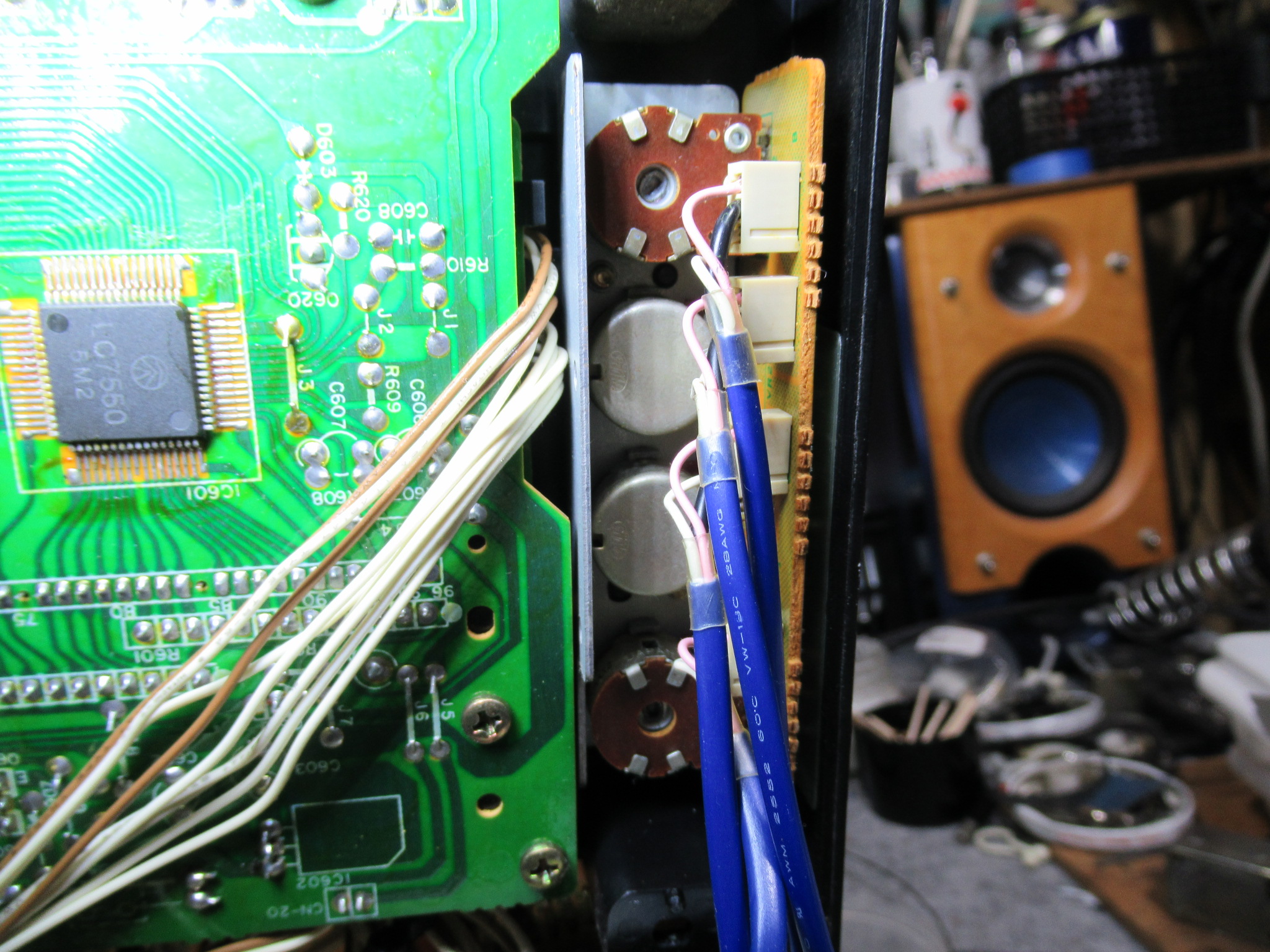

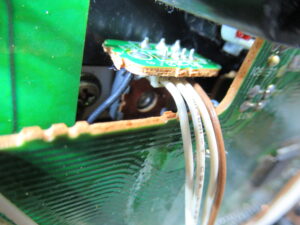

バイアスチューニング用のVOLに接点復活剤を処置します。
RECVOL等も同様です。

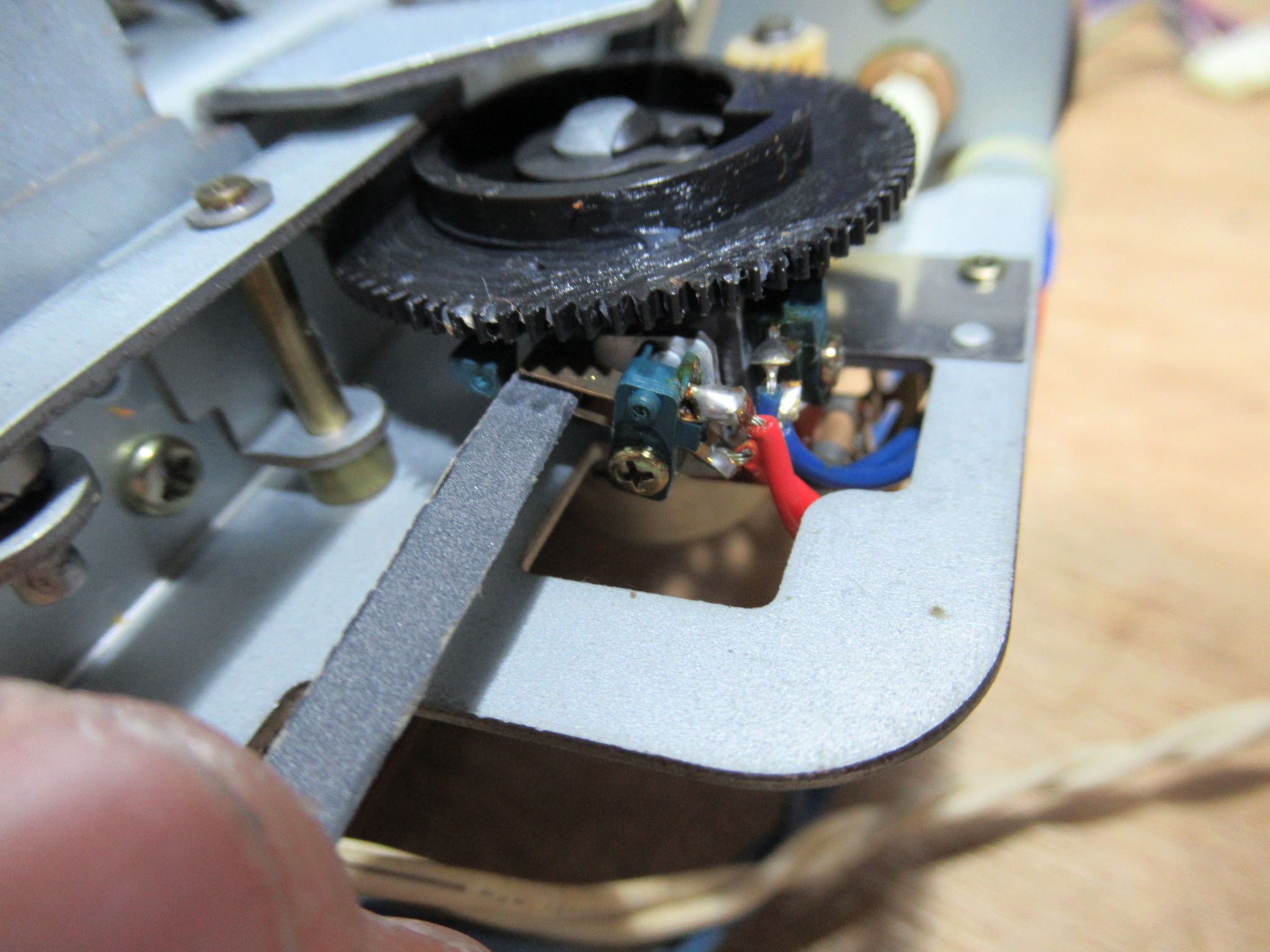

メカを降ろしてメンテナンスを再開します。トレイ開閉を検知するスイッチ接点を磨きます。
アジマスチューニングユニットです。

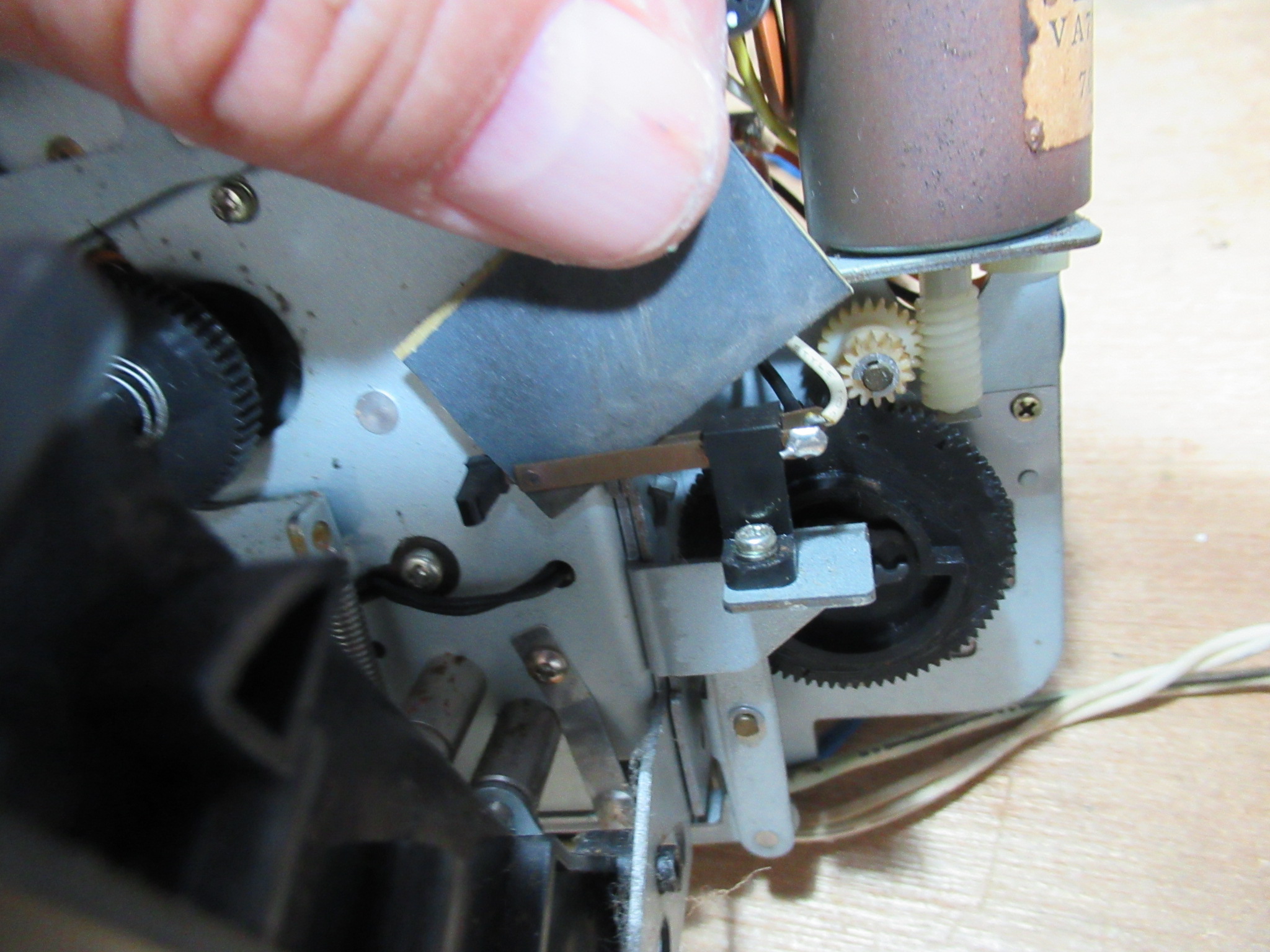

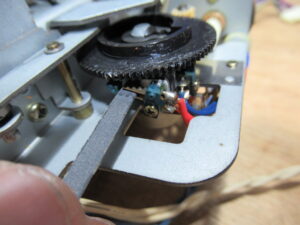

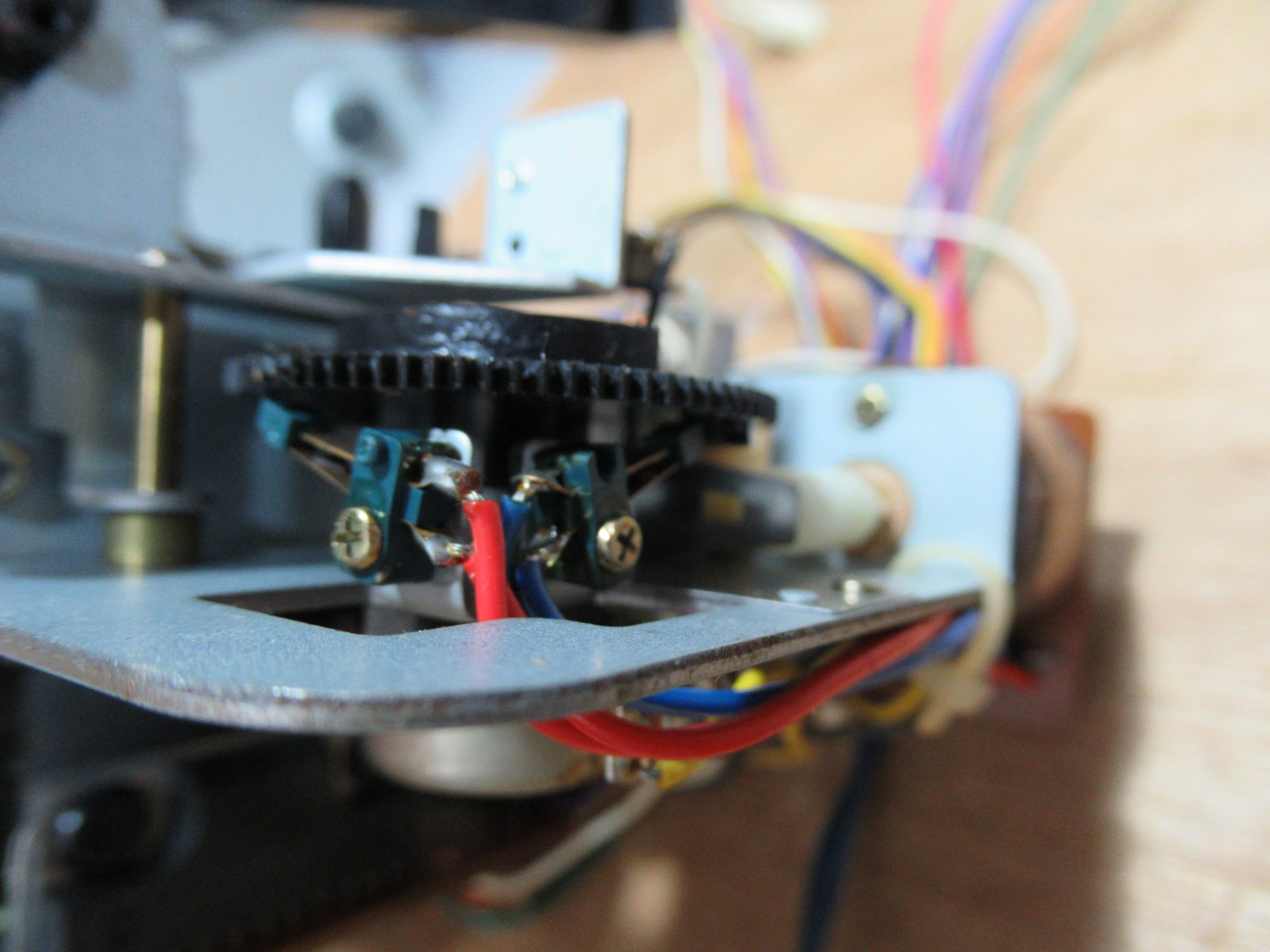

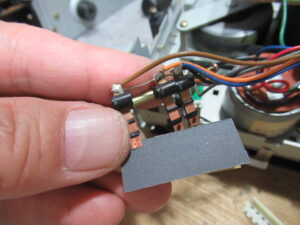

リミットスイッチの接点を磨きます。

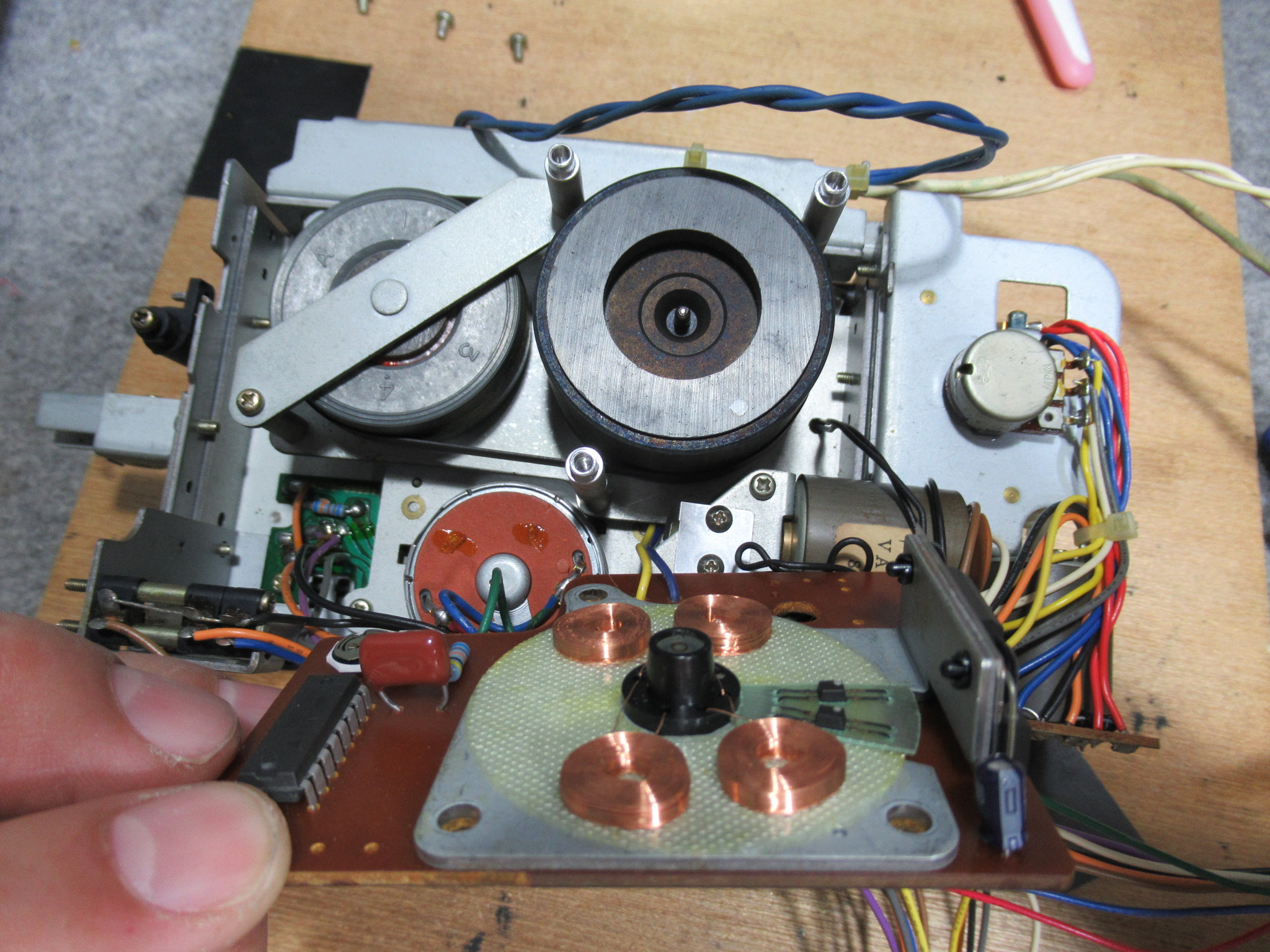

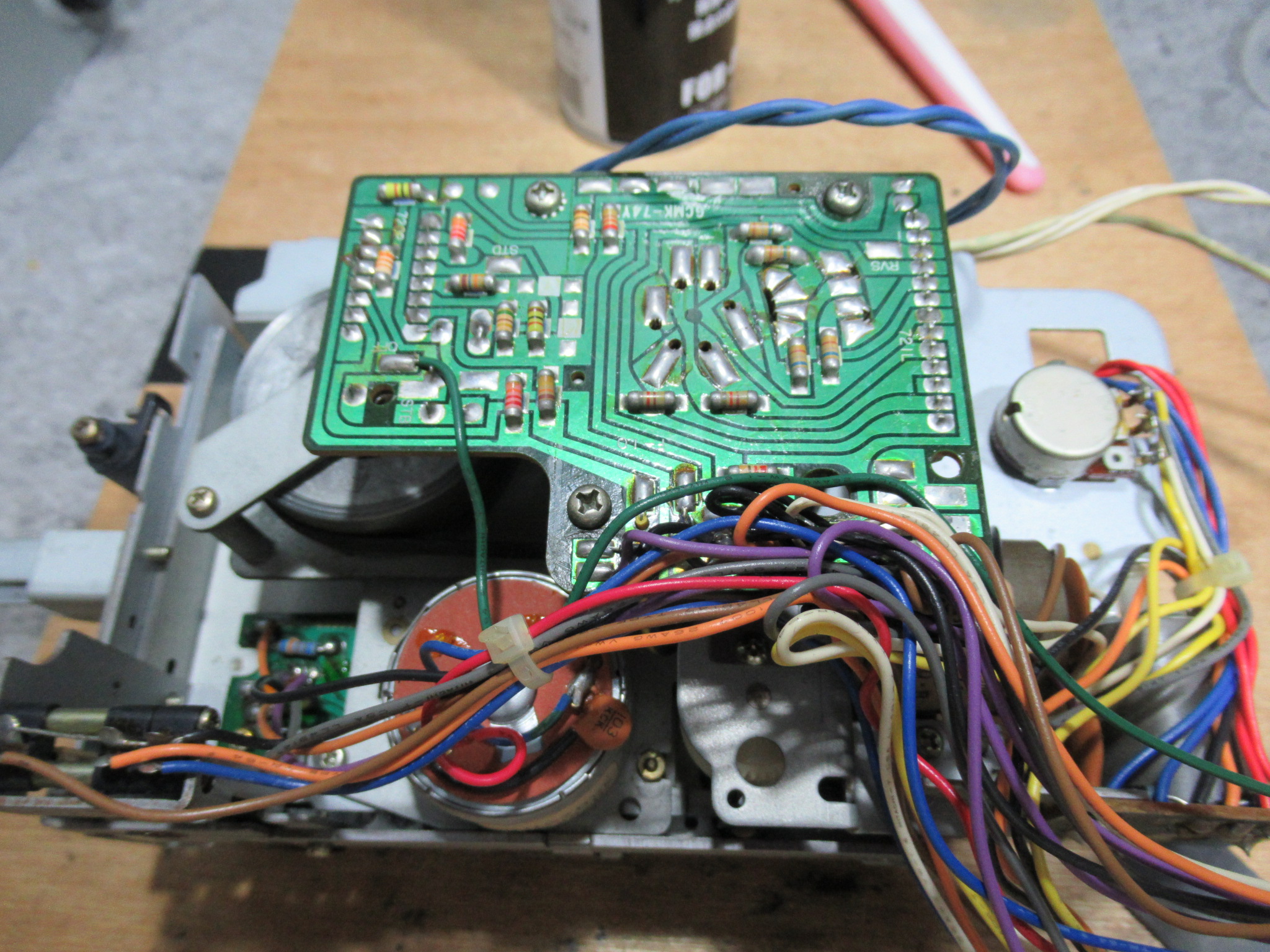

背面を分解していきます。

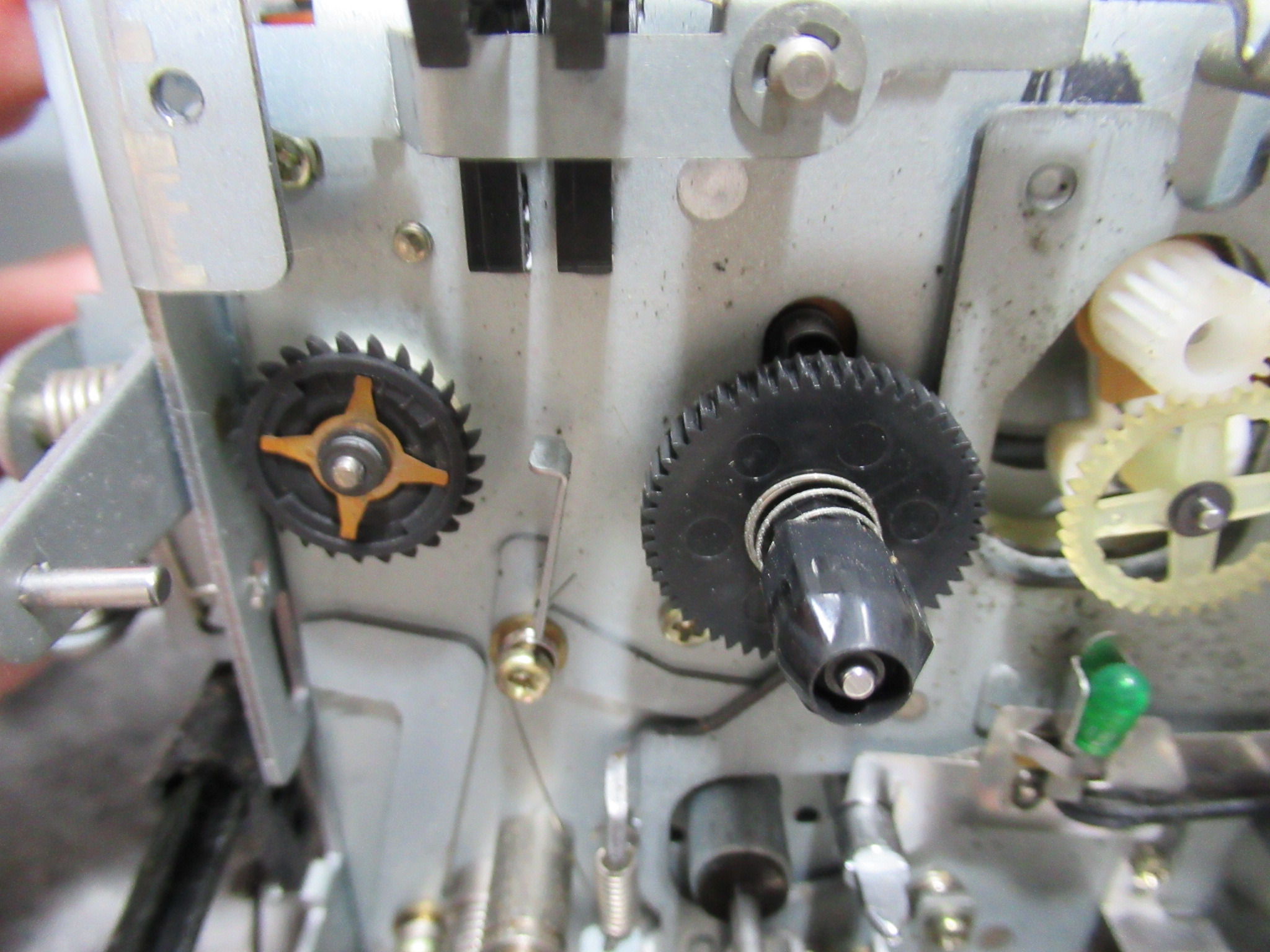

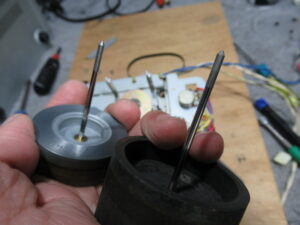

キャプスタンを清掃し、グリスを処置します。

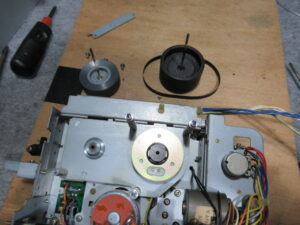

新しいベルトを掛けて組み立てます。
オートセレクタ用スイッチ接点を磨きます。

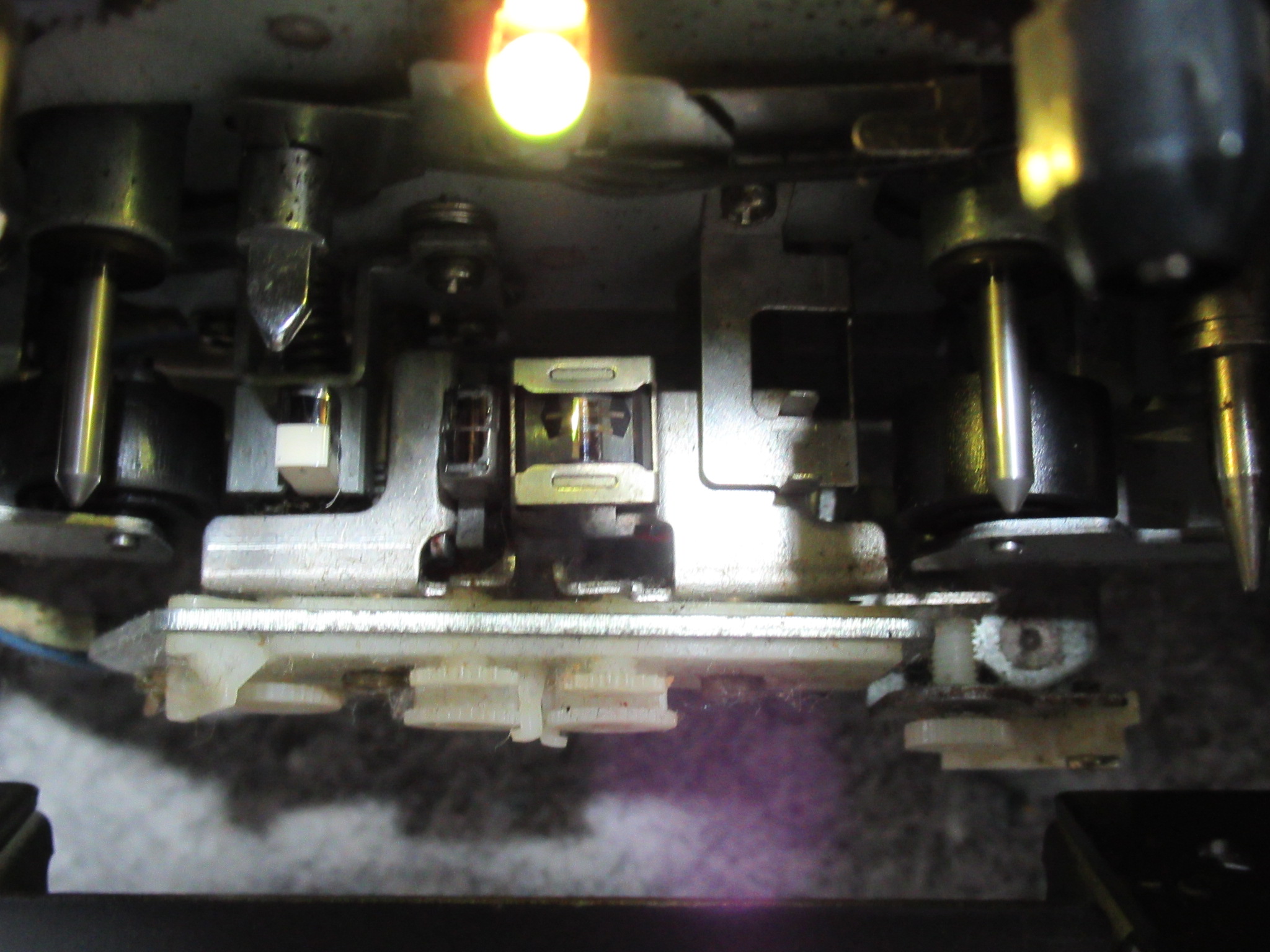

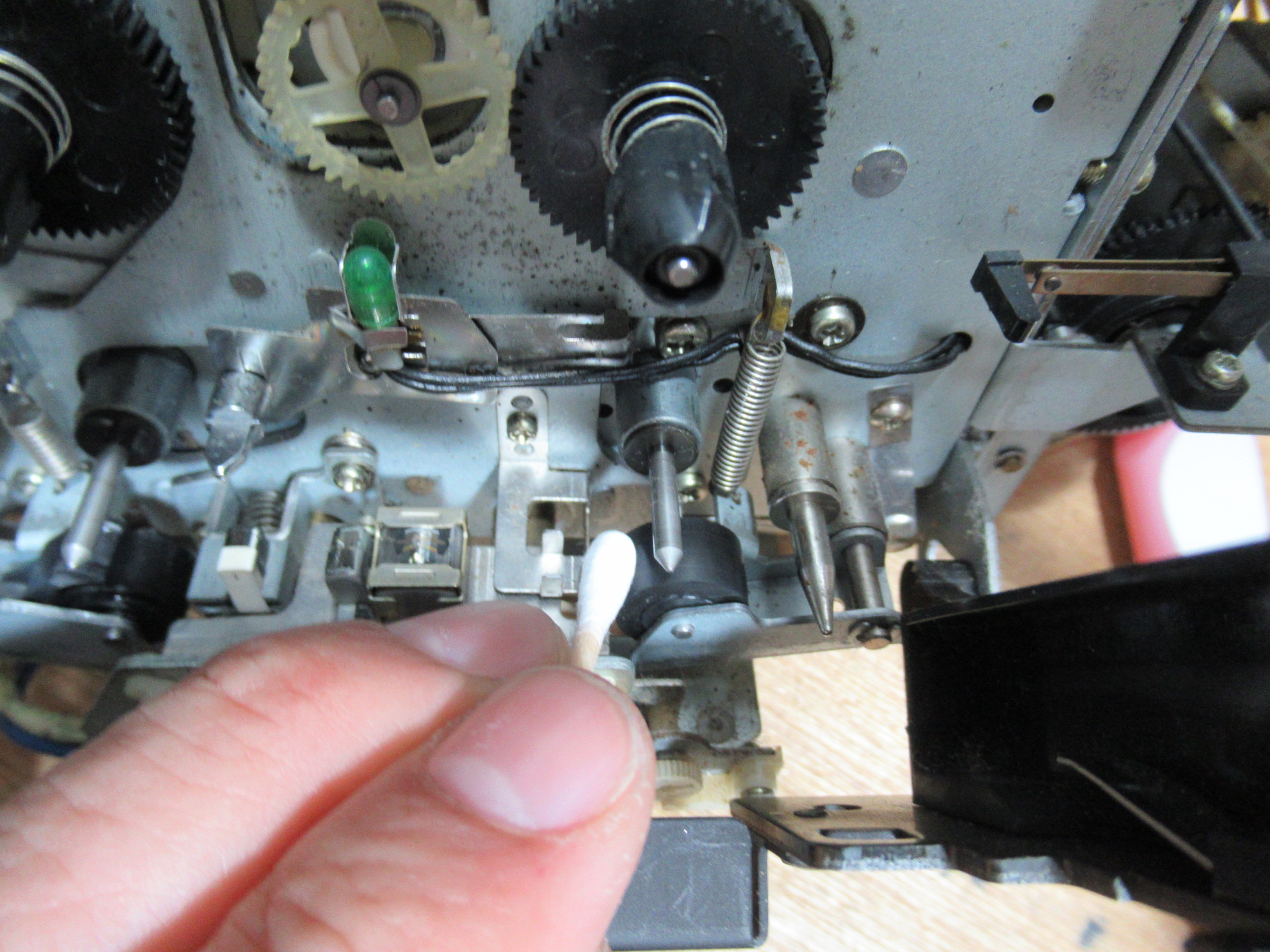

ヘッドとピンチローラーを清掃します。

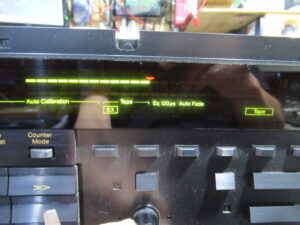

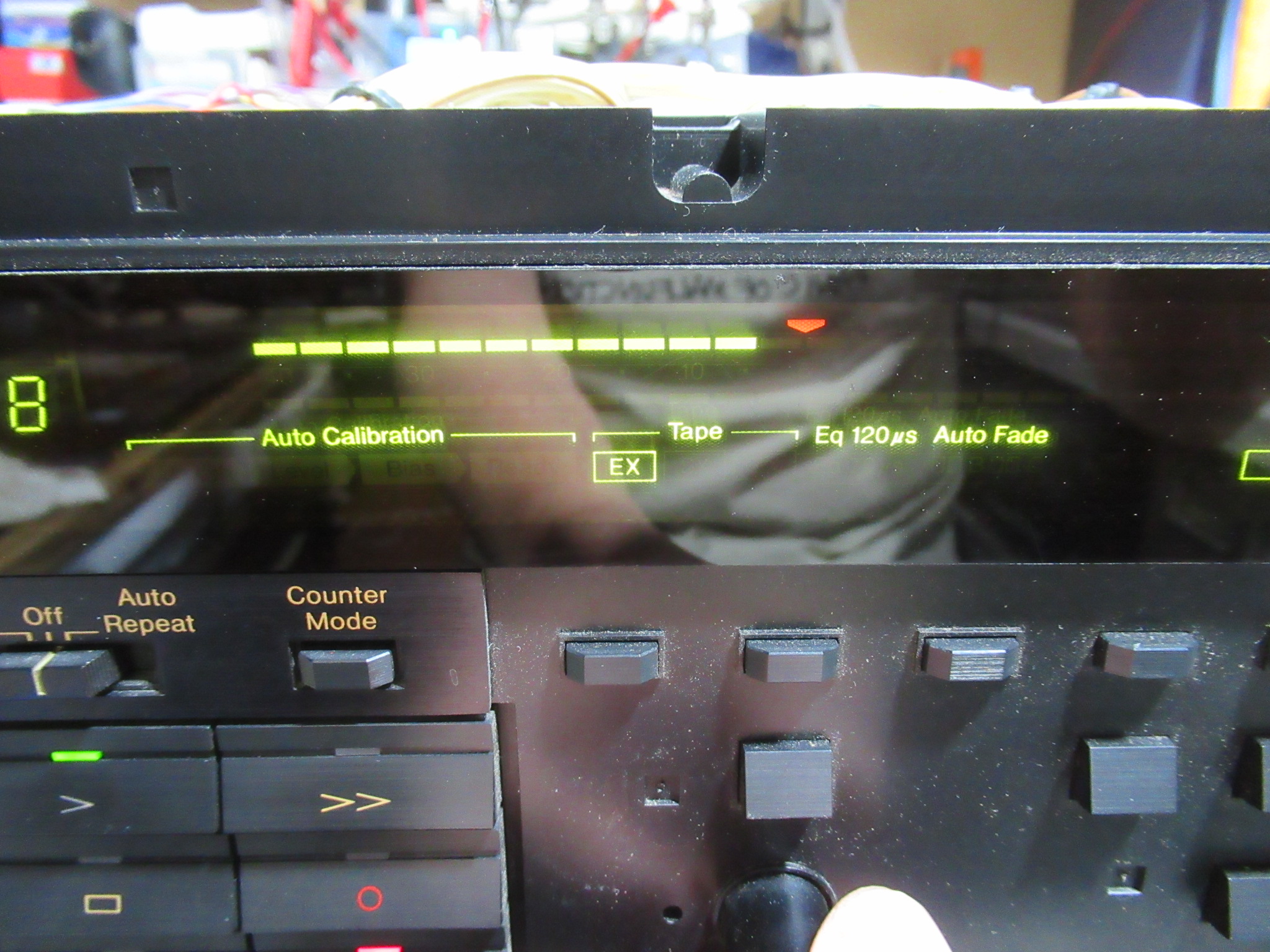

メカを元に戻し、アジマスチューニングメーターが滑らかに動くことを確認します。

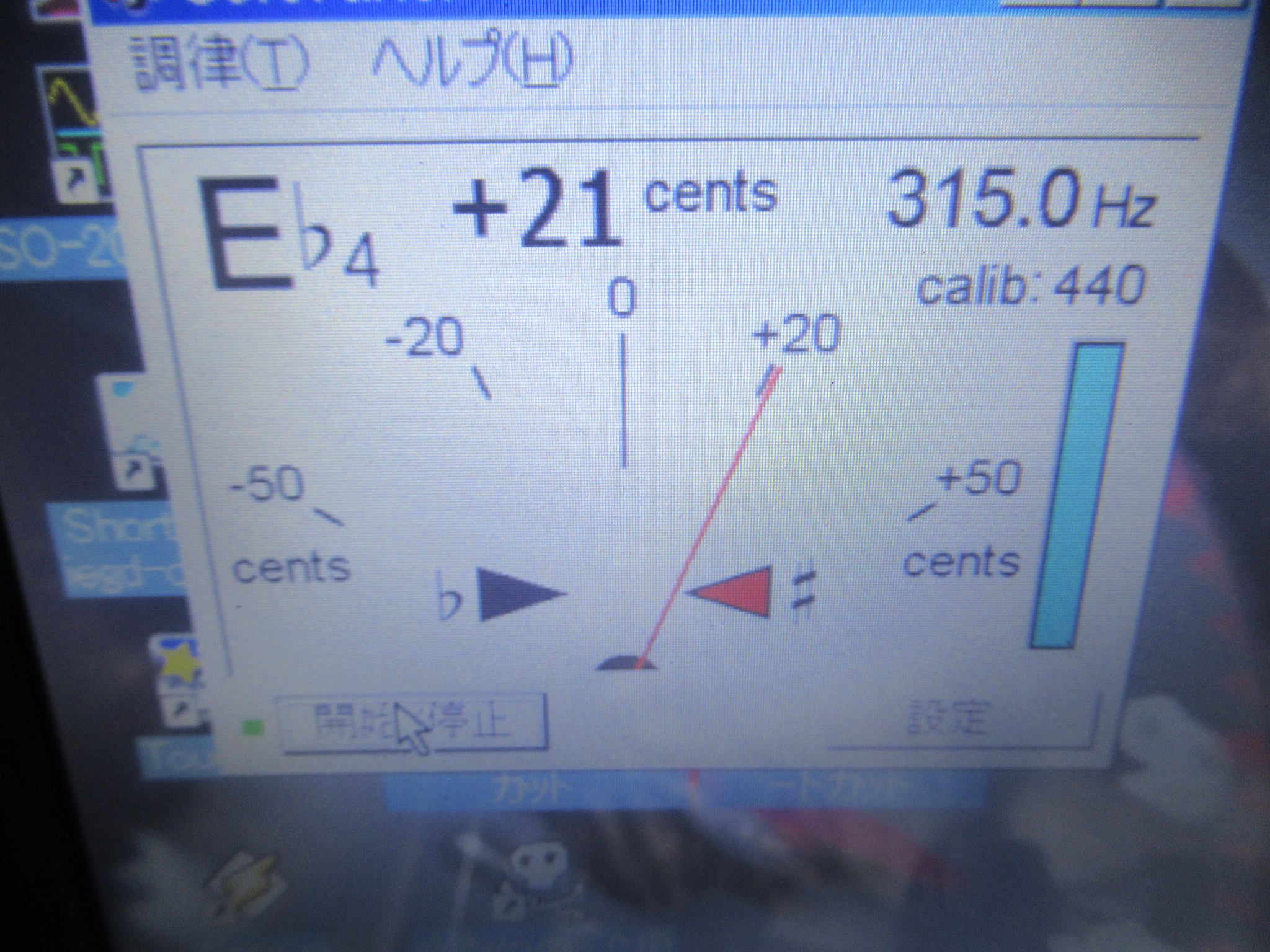

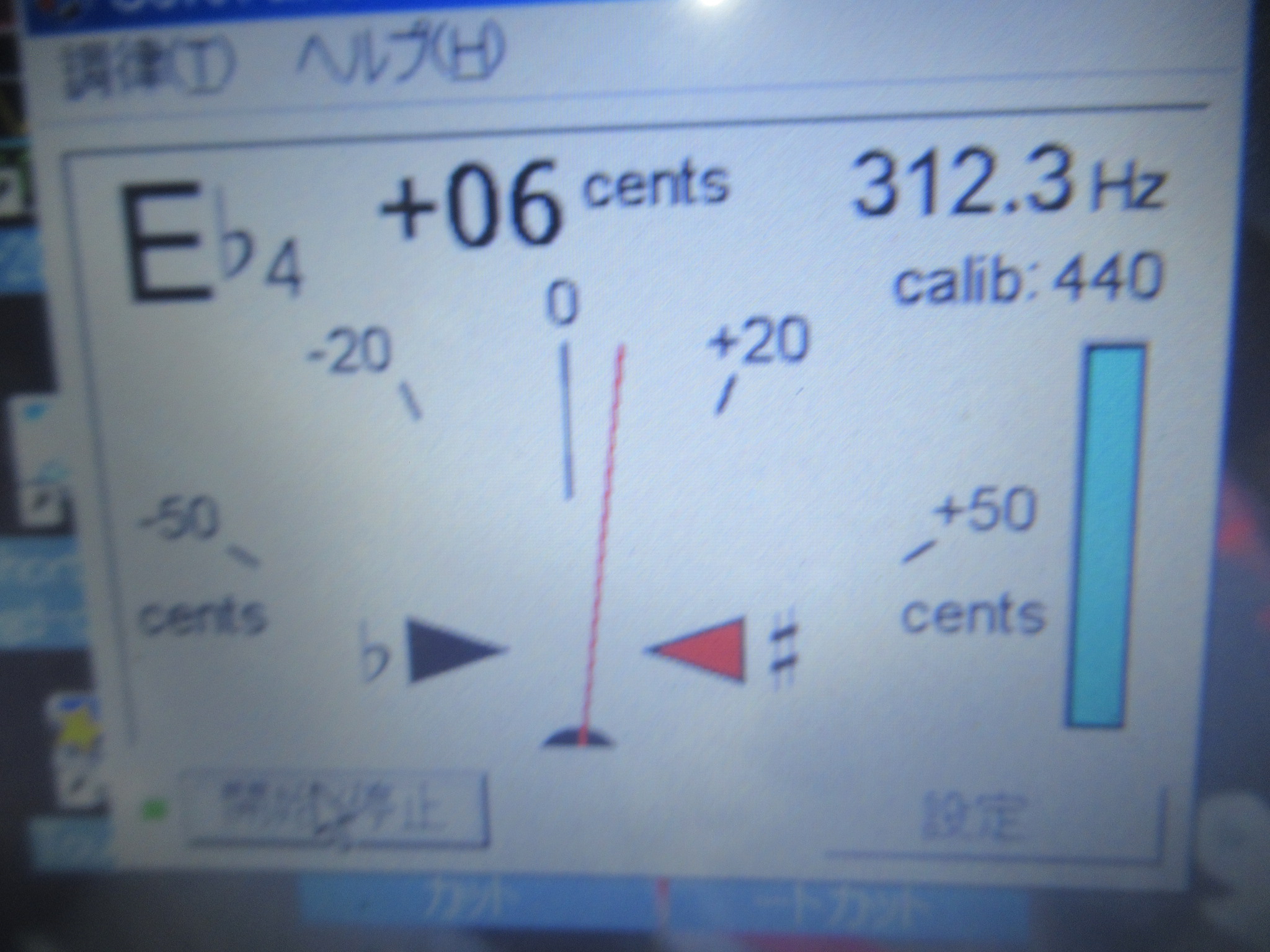

315Hzの信号が記録されたテープを再生し、速度を合わせます。

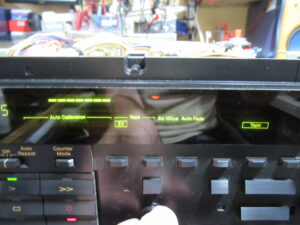

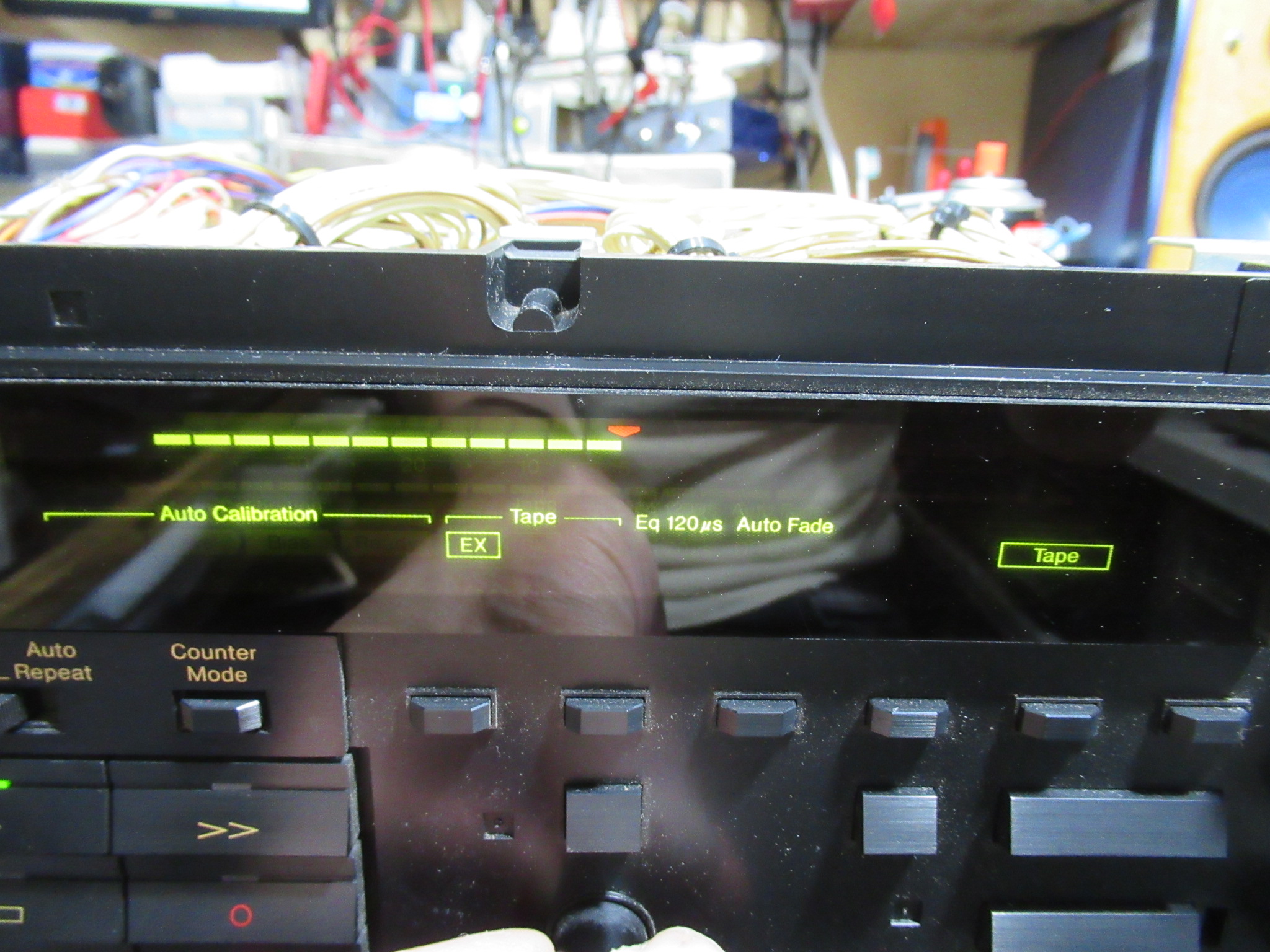

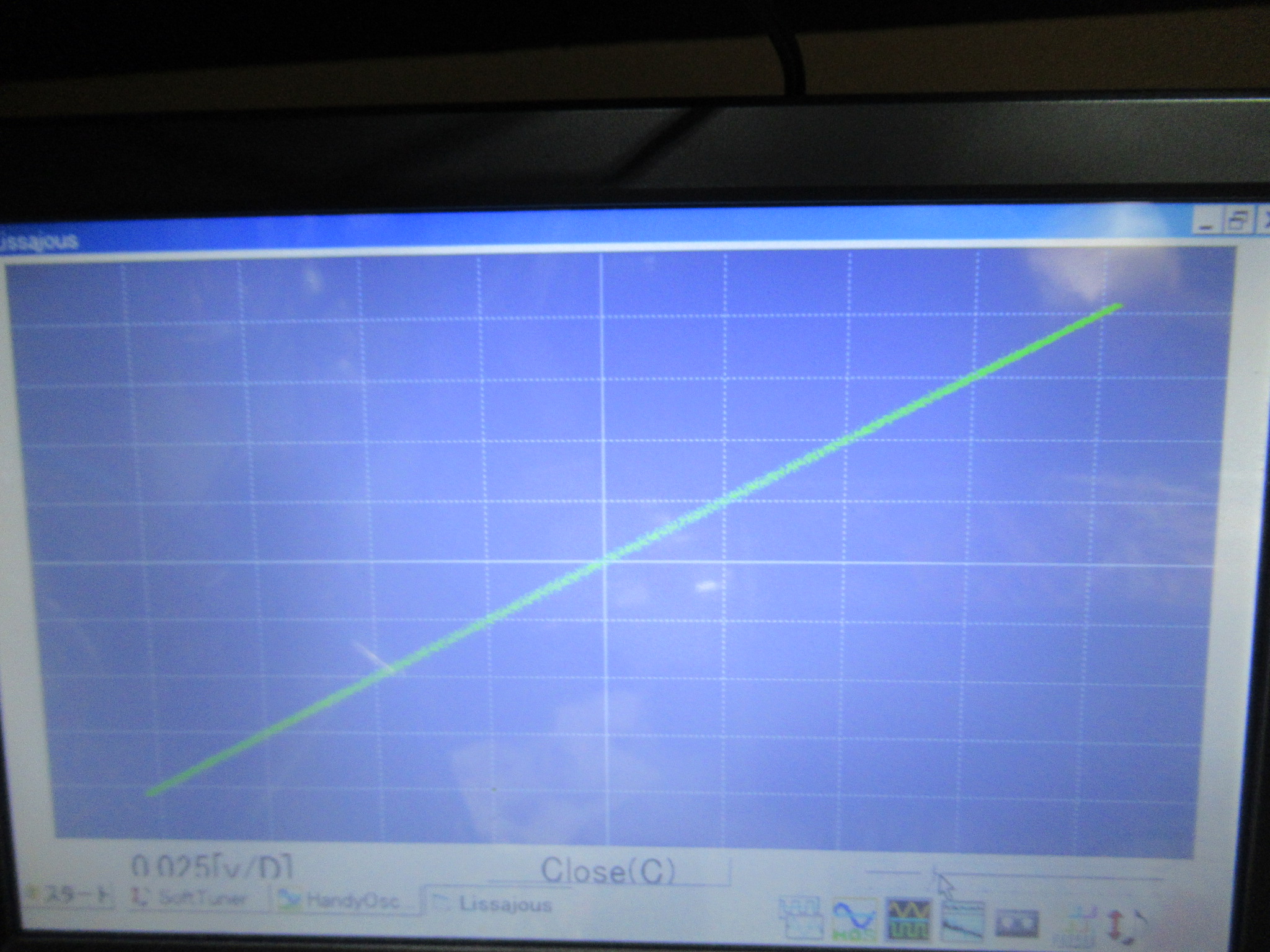

アジマスチューニングメーターが所定の位置でアジマスがベストになるよう調整します。

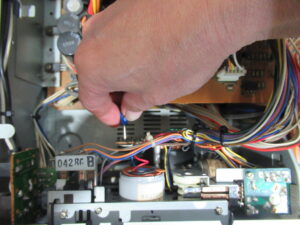

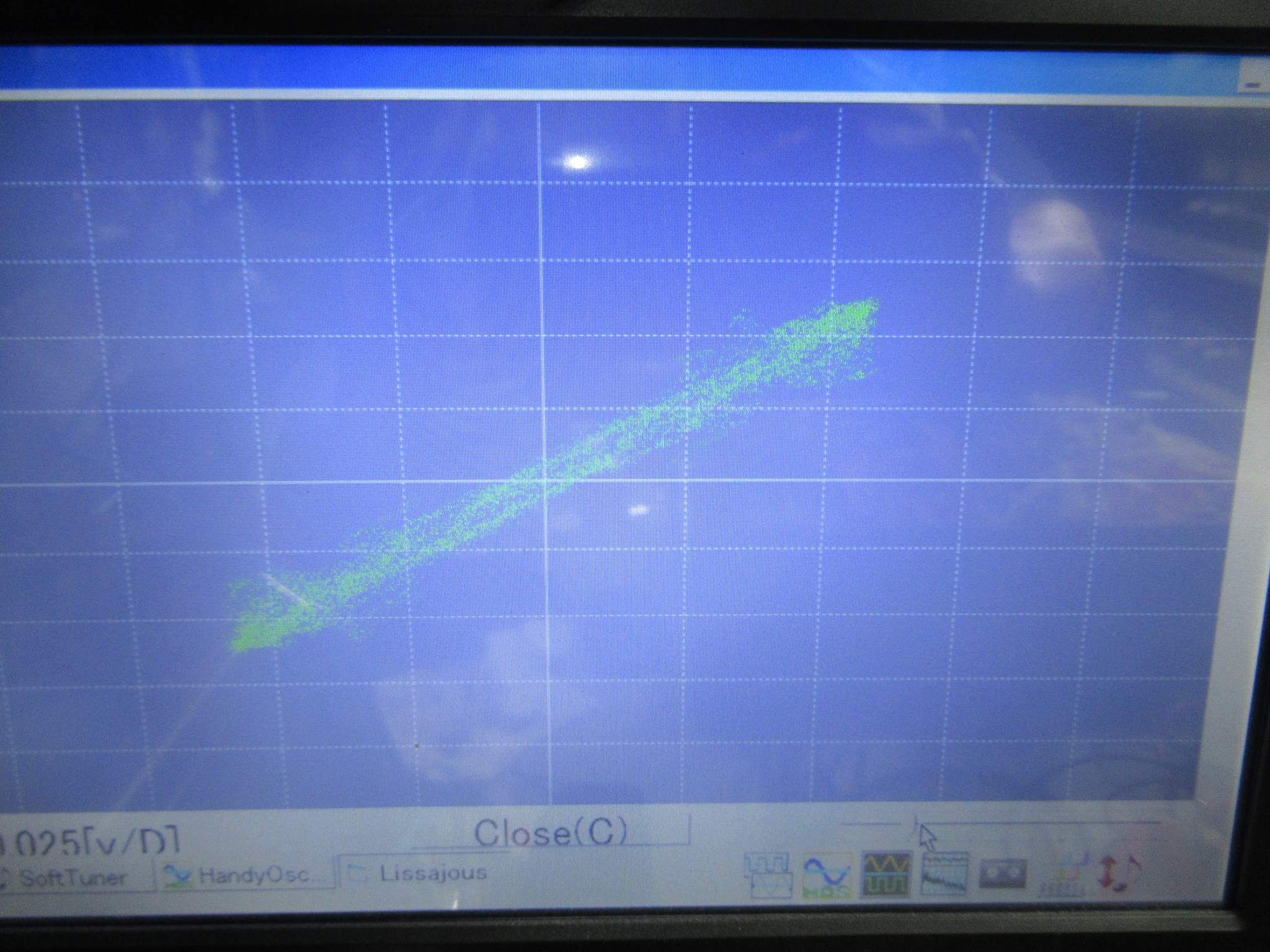

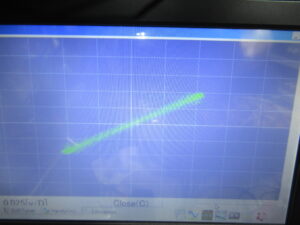

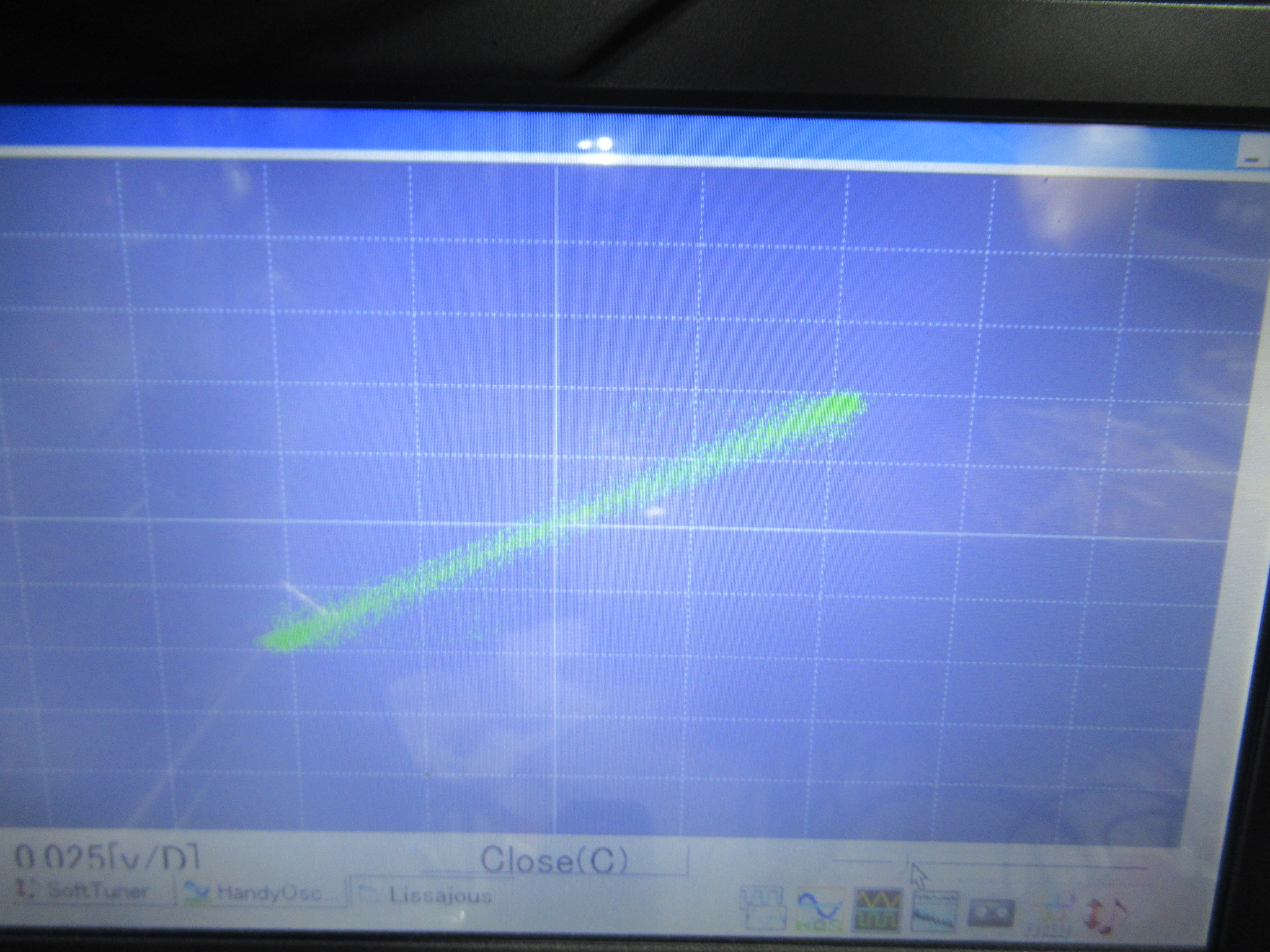

その状態で録音ヘッドのアジマスの調整を行います。

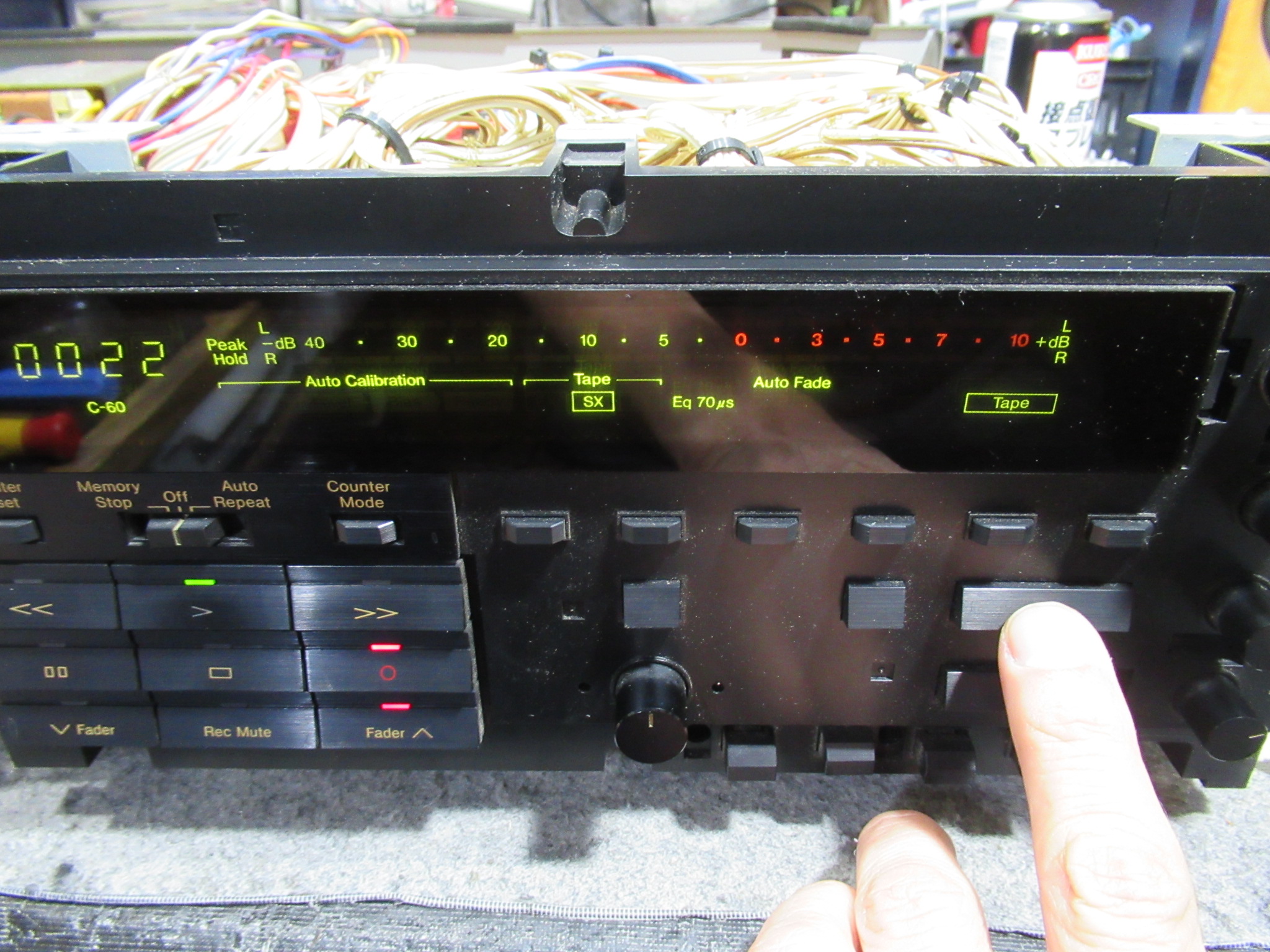

オートキャリブレーションを動作させた後に録再バランス調整を行います。ナカミチはテープポジション別に行う必要があります。

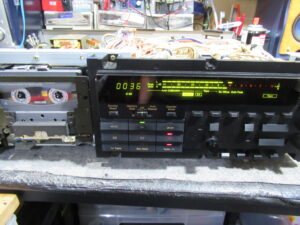

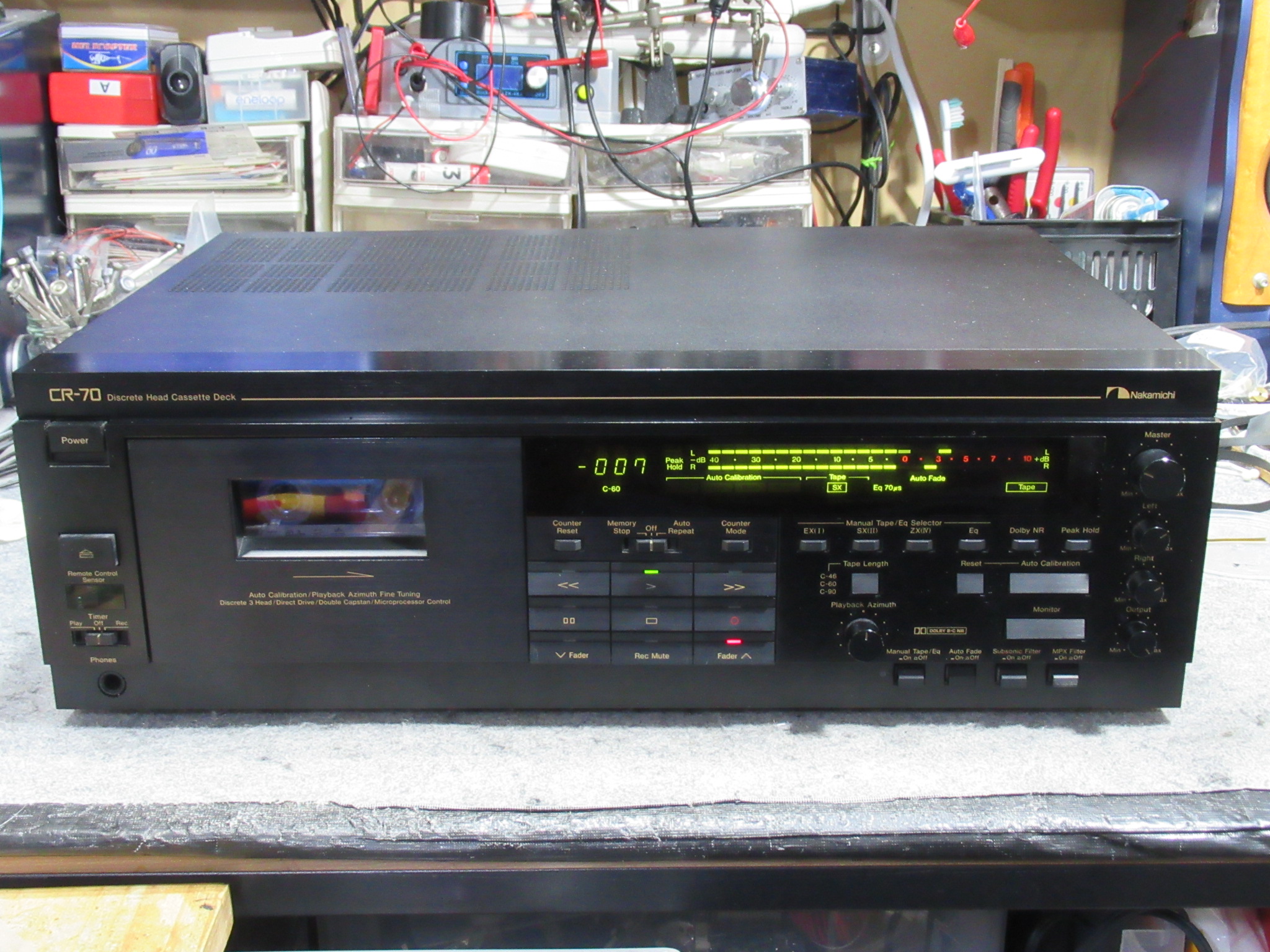

録再テストを経て、修理完了です。
