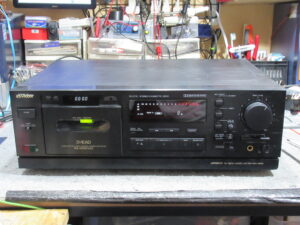

Victor　TD-V731

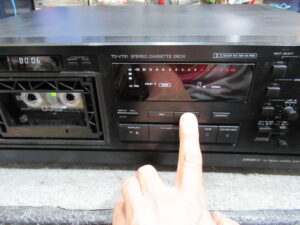

ビクターのTD-V731です。

数年前から故障状態のようです。

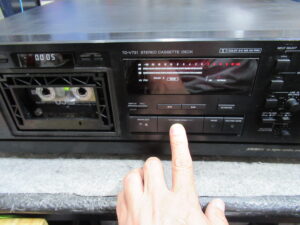

再生OK、早送り巻き戻しNGです。

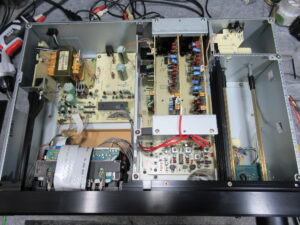

カバーを開けてメカを取り出します。

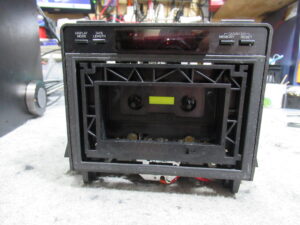

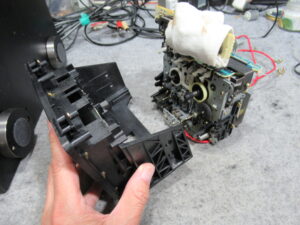

トレイユニットを切り離します。露出するFL管を養生しながら作業を進めます。

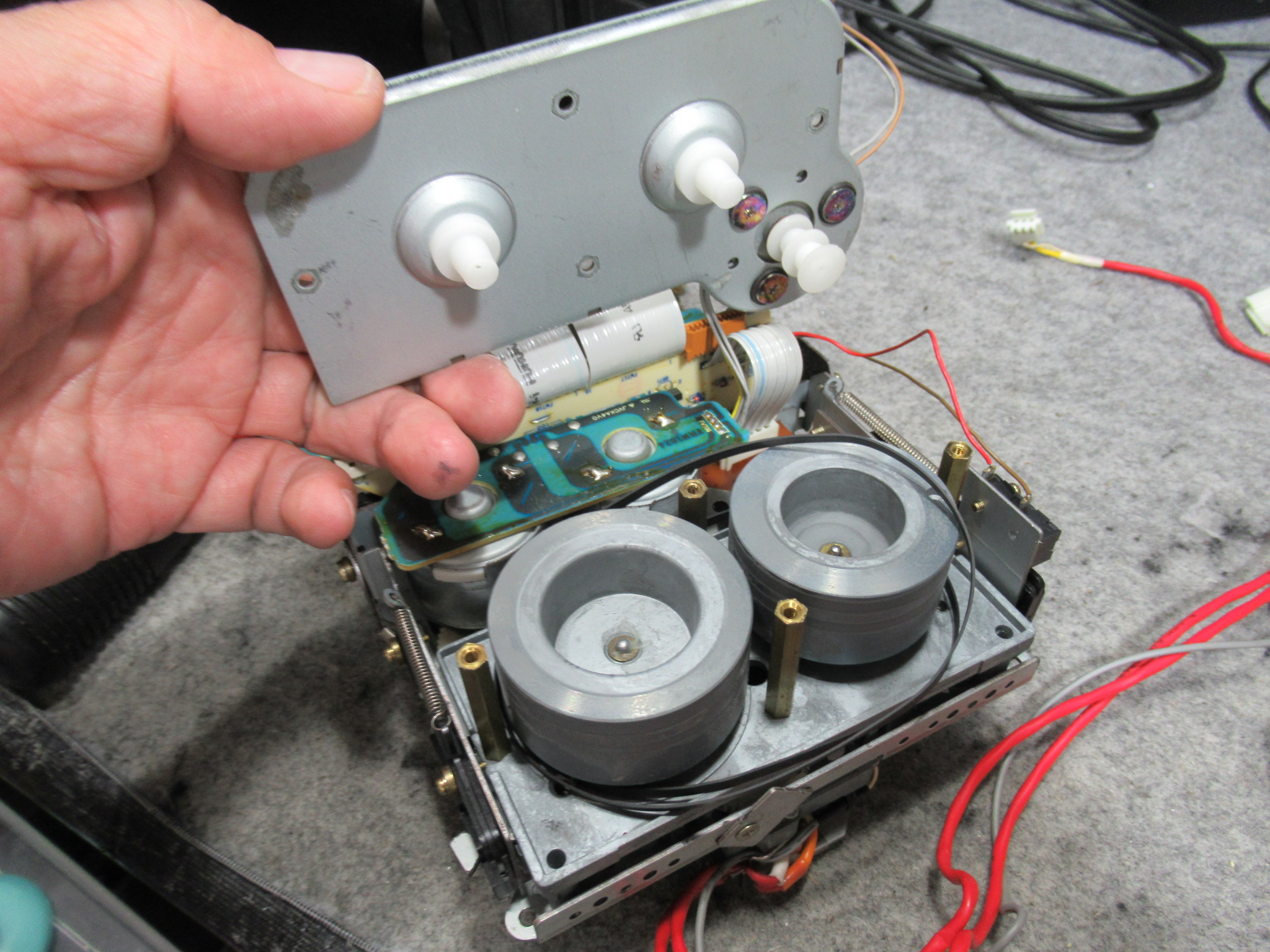

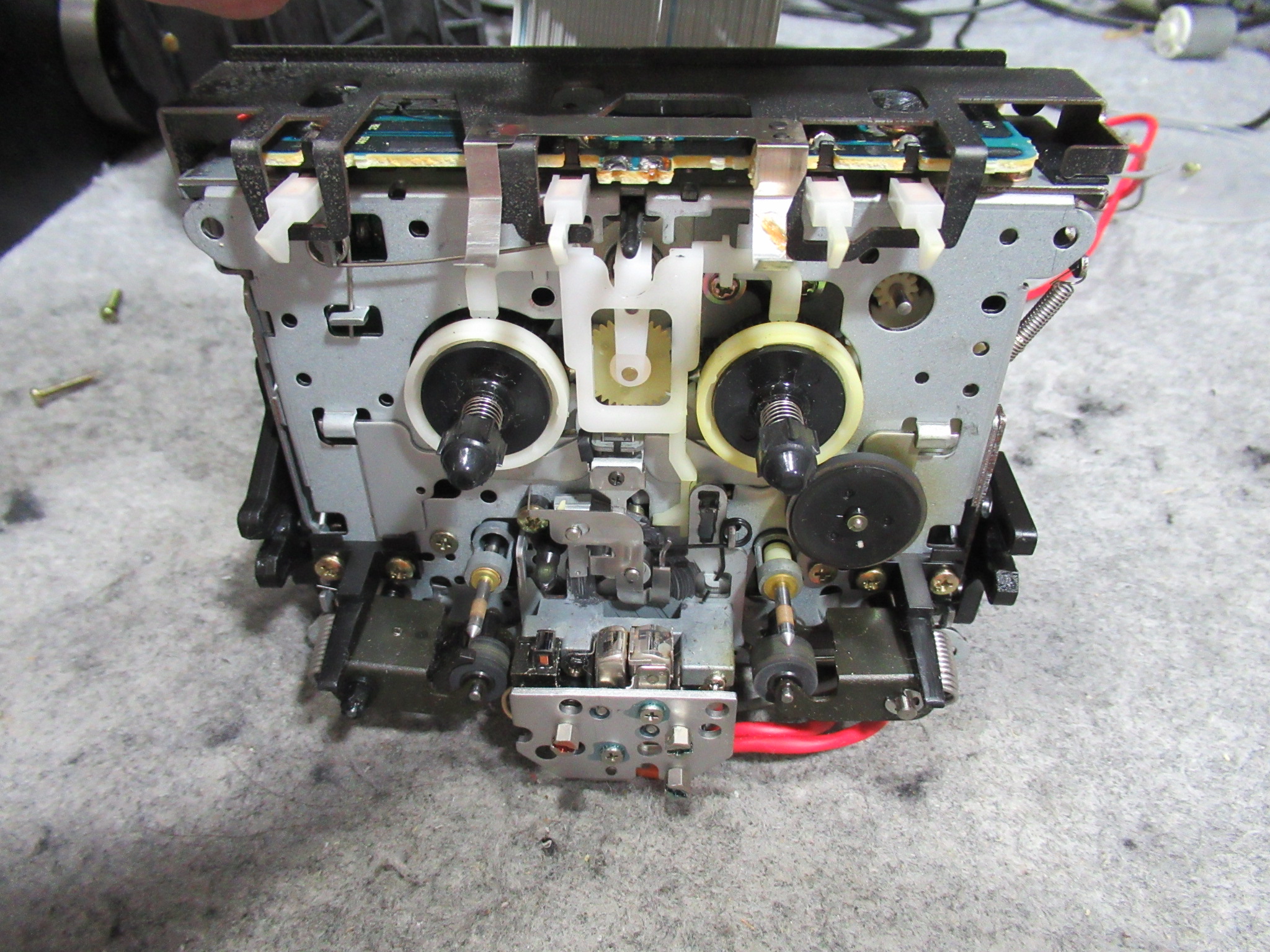

モータープレートを取り外します。

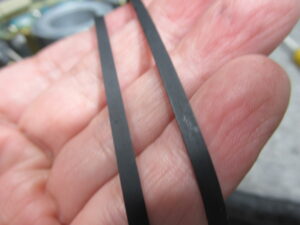

ビクターのベルトは表面が劣化してスリップ気味になっていることがほとんどです。

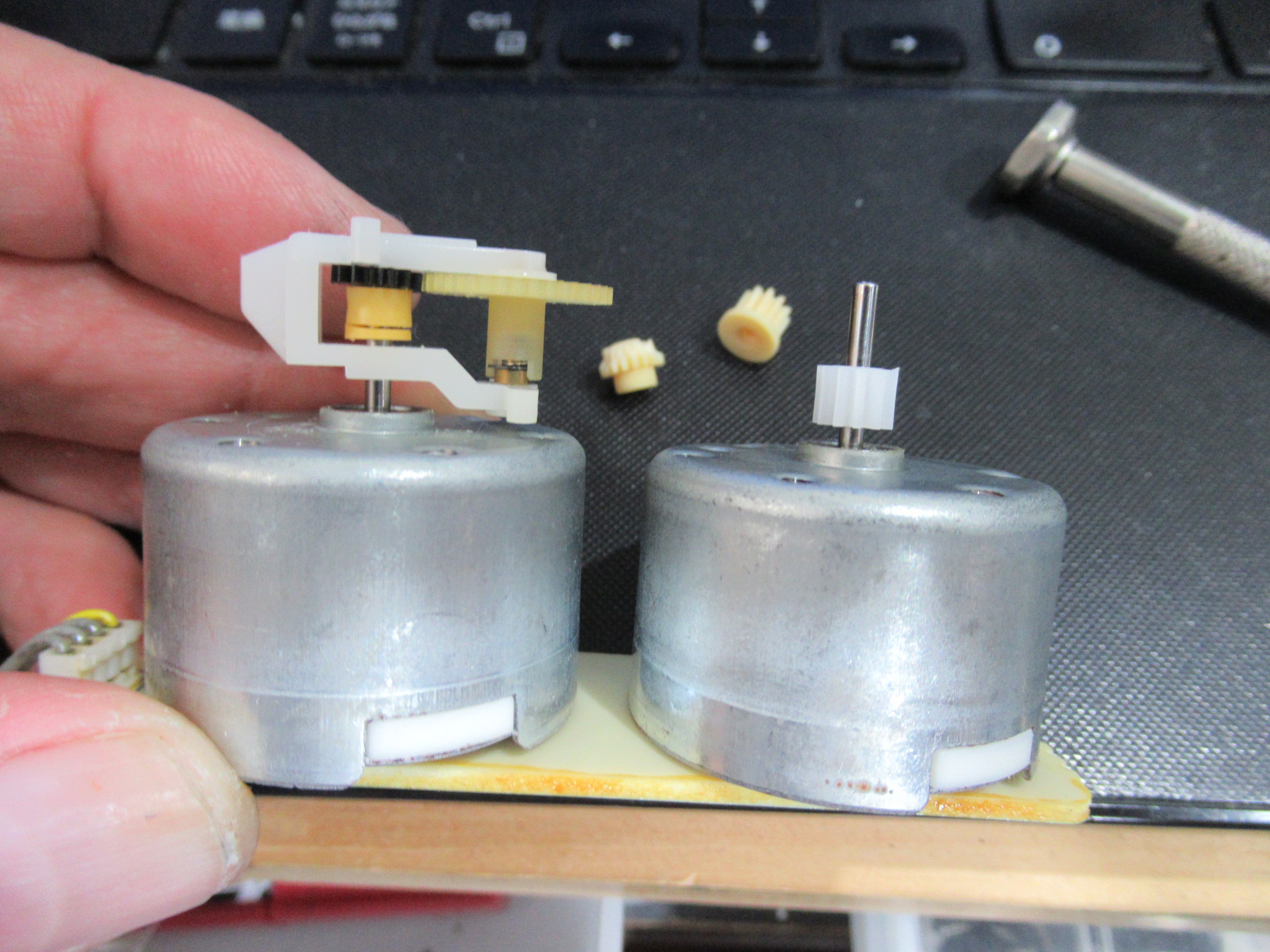

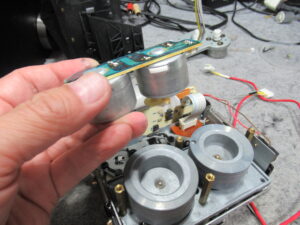

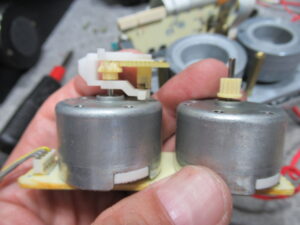

モーターユニットを取り外して破損しているピニオンギヤを代替品と交換します。もう片方も併せて交換します。

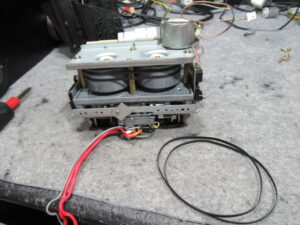

新しいベルトを掛けて組み立てます。

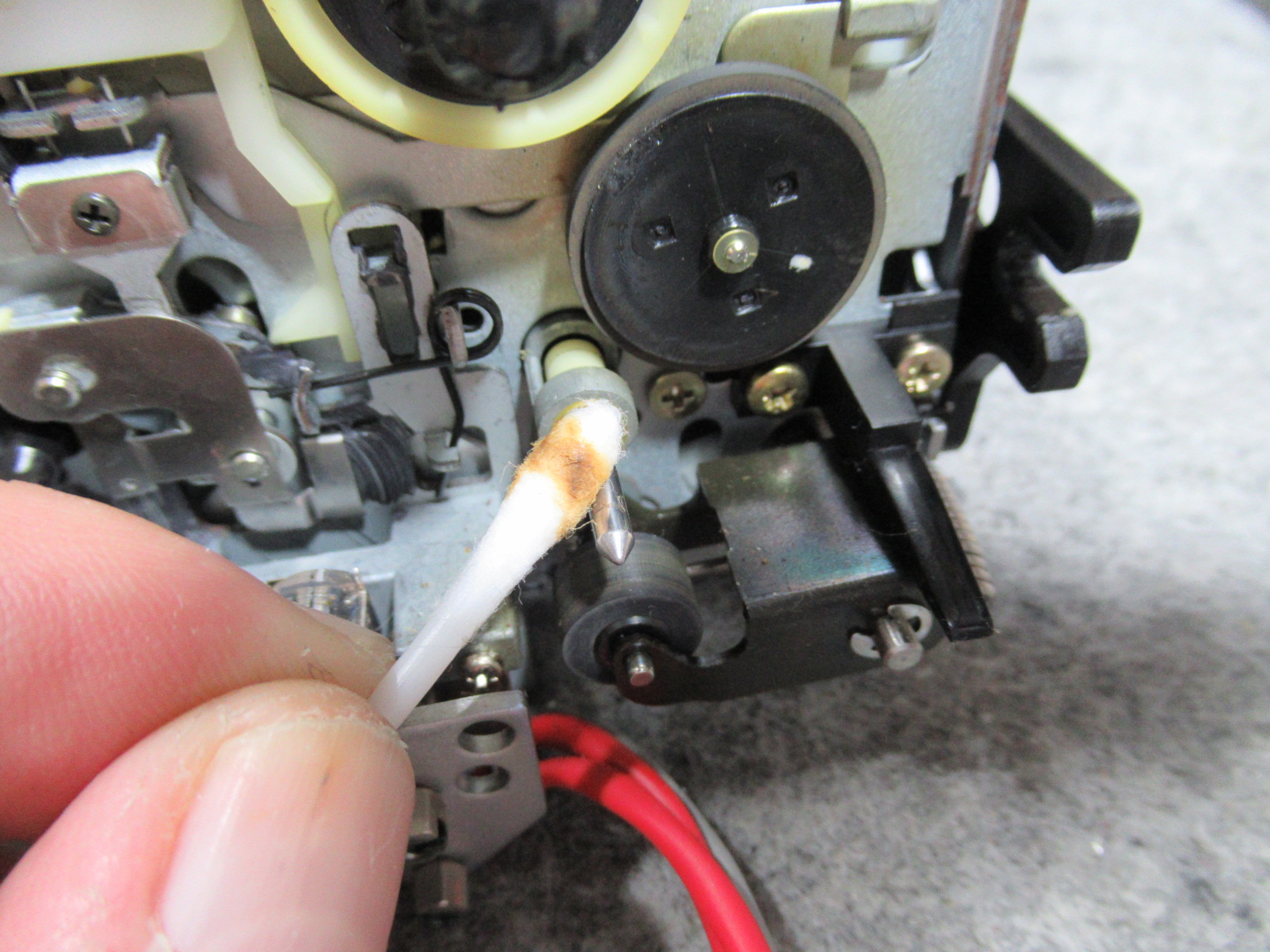

ヘッド周りを清掃します。

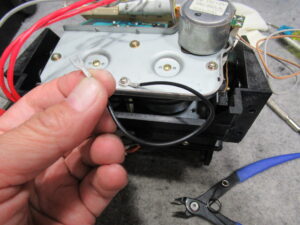

アースラインを増設します。

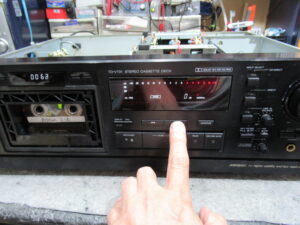

本体に組み込んで動作確認を行います。

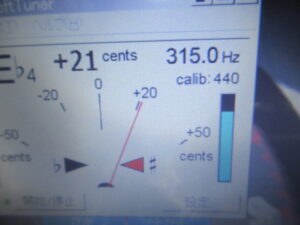

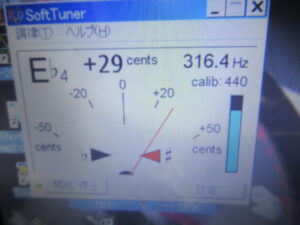

315Hzの信号が記録されたテープを再生し、速度を合わせます。

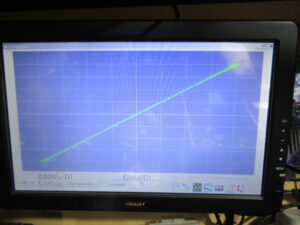

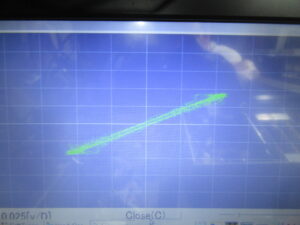

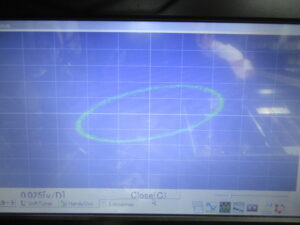

再生ヘッドのアジマスの調整を行います。

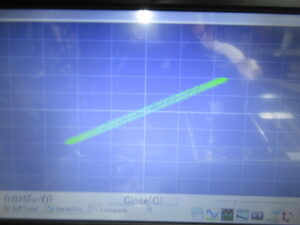

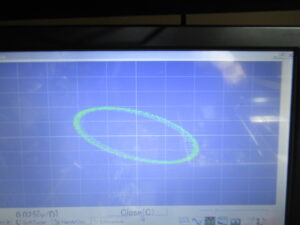

録音ヘッドのアジマスの調整を行います。

録再バランス調整を行います。

テープポジションの異なる数種類のテープで録音テストを行い、修理完了です。
